基尔霍夫电流定律教学设计

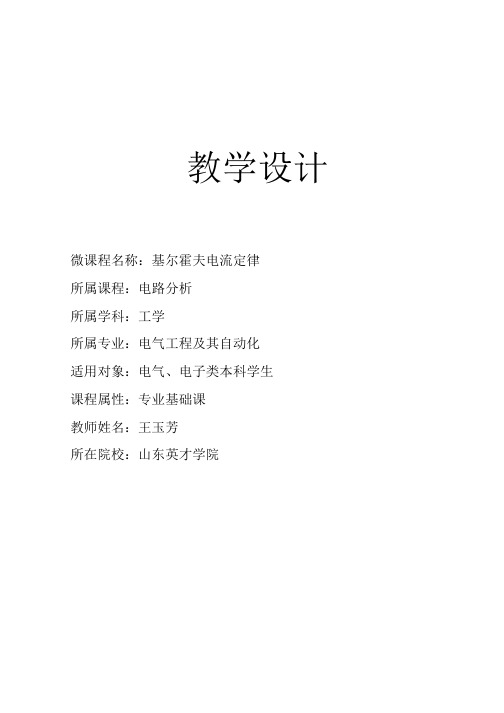

教学设计微课程名称：基尔霍夫电流定律所属课程：电路分析所属学科：工学所属专业：电气工程及其自动化适用对象：电气、电子类本科学生课程属性：专业基础课教师姓名：王玉芳所在院校：山东英才学院本次课的教学是本着：体现“以能力为本位”、“以学生为中心”、“理论实践一体化”、“以实践为主线”等先进理念展开的教学设计。

一、教学背景“电路分析”课程是我院电气工程及其自动化、电子信息工程等专业的专业基础课，核心必修课，同时也是一门实践性和应用性很强的课程。

它既是电气与电子类专业课程体系中数学、物理学等基础课的后续课程，又是电气与电子类所有专业的后续专业基础课和专业课的基础。

在整个电气与电子类专业的人才培养方案和课程体系中起着承前启后的重要作用。

“电路分析”课程的任务主要是讨论线性、集中参数、非时变电路的基本理论一般分析方法，使学生掌握电路分析的基本概念、基本原理和基本方法，提高分析电路的思维能力与计算能力，以便为学习后续课程奠定必要的基础。

微课“基尔霍夫电流定律”，属于“电路分析”课程中“电路的基本概念和分析方法”章节内的重点、难点。

本微课程“基尔霍夫电流定律”，是在已经学习了有关电路和电路模型的基本概念、电路的基本物理量、欧姆定律的基础上进行的。

学生对基尔霍夫电流定律内容的掌握程度，直接影响到以后的学习，是后续章节的基础。

这部分内容的理论学习过程中，有些知识点比较抽象，学生难以理解。

因此对于课程理论教学的教学环节、教学形式、手段和方法等均提出了新的要求。

二、教学目标根据“电路分析”课程大纲对基尔霍夫电流定律这个知识点的具体要求，同时针对学生的认知水平，结合教材，在教知识的同时也要培养能力的原则，确定教学目标如下：1.知识目标C1)掌握复杂电路中支路和节点的概念；C2)理解基尔霍夫电流定律的内容，包括定律的两种叙述和一个推广。

2.能力目标CD能应用基尔霍夫定律列节点电流方程；(2)能应用基尔霍夫电流定律解决电路中的问题。

基尔霍夫电流定律教案一、教学目标1. 让学生理解基尔霍夫电流定律的概念。

2. 让学生掌握基尔霍夫电流定律的表达式。

3. 让学生学会运用基尔霍夫电流定律分析电路。

二、教学内容1. 基尔霍夫电流定律的定义。

2. 基尔霍夫电流定律的表达式。

3. 基尔霍夫电流定律的应用。

三、教学重点与难点1. 重点：基尔霍夫电流定律的概念和表达式。

2. 难点：运用基尔霍夫电流定律分析电路。

四、教学方法1. 采用讲授法讲解基尔霍夫电流定律的概念和表达式。

2. 采用案例分析法讲解基尔霍夫电流定律的应用。

3. 学生通过电路仿真软件进行实践操作，巩固知识点。

五、教学安排1. 第一课时：讲解基尔霍夫电流定律的概念和表达式。

2. 第二课时：讲解基尔霍夫电流定律的应用，并进行电路仿真实践。

教案内容：一、基尔霍夫电流定律的定义基尔霍夫电流定律（KCL）是指在任何一个电路节点，进入节点的电流之和等于离开节点的电流之和。

二、基尔霍夫电流定律的表达式用数学表达式表示为：ΣI_in = ΣI_out其中，ΣI_in 表示进入节点的所有电流之和，ΣI_out 表示离开节点的所有电流之和。

三、基尔霍夫电流定律的应用1. 分析电路中的电流分布。

2. 确定电路中的未知电流。

3. 验证电路的连通性。

四、电路仿真实践1. 学生通过电路仿真软件搭建电路。

2. 应用基尔霍夫电流定律分析电路，验证电路的正确性。

3. 调整电路参数，观察电流变化，进一步理解基尔霍夫电流定律。

五、课后作业1. 复习基尔霍夫电流定律的概念和表达式。

2. 完成课后练习题，巩固知识点。

六、教学评估1. 通过课堂提问，检查学生对基尔霍夫电流定律概念的理解程度。

2. 通过电路仿真实践，评估学生运用基尔霍夫电流定律分析电路的能力。

3. 课后练习题的完成情况，以检验学生对知识的掌握和应用能力。

七、教学拓展1. 介绍基尔霍夫电流定律在实际工程中的应用案例，如数字电路、模拟电路分析等。

2. 探讨基尔霍夫电流定律与其他电路定律（如欧姆定律、基尔霍夫电压定律）的关系和区别。

基尔霍夫定律一、教材地位与作用二、教学目标与要求1、知识目标2、能力目标3、情感目标三、教学重点与难点重点：难点：四、学生情况分析五、教学模式与方法六、教学实施过程1、课程导入2、几个基本概念1）支路：通常情况下，电路中通过同一电流的分支。

2）节点：电路中三条或三条以上支路的连接点。

3）回路：电路中任一闭合路径。

4）网孔：独立回路，内部不含其它支路。

如图所示3、基尔霍夫定律⑴定义KCL 是指在任何时刻，连接电路中任一节点的所有支路电流的 代数和恒等于零。

即：，1=0若规定流入节点的电流为正值，流出节点的电流为负值，则图 1-37中，对节点B 有I 1 +12 -13 = 0也可表示为\ + I 2=I 3即：在任一时刻流进节点的电流等于流出该节点的电流。

(2)推广应用 基尔霍夫电流定律也可推广应用于包围几个节点的图中有: 3条支路: 2个节点: 3个回路: 2个网孔: BAD 、BD 、BCD B 、D BADB 、BCDB 、ABCDA BADB 、BCDB闭合面(广义节点），即在任一时刻，通过任何一个闭合面的电流代数和恒等于零。

也就是说，流入闭合面的电流等于流出闭合面的电流。

解：由KCL 定律得：14+1「1・・J D =3A4、基尔霍夫电压定律（1）定义KVL 是指在任一回路中，从任一点以顺时针或逆时针方向验回 路绕行一周，所有支路或元件的代数和恒等于零。

即：'U = 0由KCL 得：（3）练习图示电路中， 1A +I B +I C =0已知I A 」B 」C=1A ，求I D O I D注：为了应用KVL,必须指定回路的绕行方向，若电压的参考方向 与回路的绕行方向一致时取正号，反之取负号。

图 1-39如图所示，列出回路CADBC 的电压方程式（沿顺时针方向，从B 点开始）由KVLU S +U 1+U 2+U 3=0 （2）推广应用基尔霍夫电压定律不仅适用于闭合回路，也可以推广应用到回路 的部分电路（开路电压）。

基尔霍夫电流定律教案：基尔霍夫电流定律的介绍与应用一、教学目标：1.知识目标：了解基尔霍夫电流定律的基本概念和原理，并能运用该定律解决电路问题。

2.技能目标：培养学生运用基尔霍夫电流定律解决电路问题的能力。

3.情感目标：激发学生对电路原理的学习兴趣，培养学生的动手实践能力和团队合作精神。

二、教学重点与难点：1.重点：基尔霍夫电流定律的基本概念和原理。

2.难点：基尔霍夫电流定律的应用，解决复杂电路问题。

三、教学过程：1.导入（5分钟）：通过展示一个简单电路图，引发学生对电路问题的思考，并提出问题：“如何计算电路中的电流分布？”2.理论讲解（15分钟）：a.基尔霍夫电流定律的基本概念：简要介绍基尔霍夫电流定律的含义，即在一个电路中，每一个交汇节点的总电流等于流入节点的电流之和。

b.基尔霍夫电流定律的原理：详细解释基尔霍夫电流定律的原理，即电流守恒定律。

c.基尔霍夫电流定律的数学表达：示范如何根据电流守恒定律建立方程，并解释方程中的未知数和方程个数的关系。

3.实例演示（20分钟）：通过几个实际电路问题的演示，引导学生掌握如何应用基尔霍夫电流定律解决电路问题。

每个实例演示前，教师将先给出电路图，并明确要求。

4.合作探究（25分钟）：学生分为小组，每组给出一个电路问题，要求组员合作解答。

每组选派一名代表上台演示解题过程，并解释解题思路。

老师鼓励组员互相合作，提供帮助。

5.拓展延伸（10分钟）：以一个更复杂的电路问题作为拓展，引导学生挑战解决更难的电路问题。

6.总结点拨（5分钟）：总结基尔霍夫电流定律的应用方法和解决电路问题的一般策略，强化学生对该定律的理解和掌握。

7.课堂作业（5分钟）：布置课后作业，要求学生自主选取一道电路问题，利用基尔霍夫电流定律解决，并写出解题步骤和结果。

四、教学手段与学时分配：1.教学手段：多媒体演示、电路实验器材、小组合作讨论。

2.学时分配：导入（5分钟）、理论讲解（15分钟）、实例演示（20分钟）、合作探究（25分钟）、拓展延伸（10分钟）、总结点拨（5分钟）、课堂作业（5分钟）。

基尔霍夫定律教学设计教学目标：1.理解基尔霍夫第一定律和第二定律的基本概念；2.掌握如何应用基尔霍夫定律解决简单的串并联电路问题；3.能够分析复杂的电路问题，运用基尔霍夫定律进行电流和电压的计算。

教学步骤：引入知识（10分钟）1.向学生介绍基尔霍夫定律的历史和背景，解释其在电路分析中的重要性和应用领域；2.提问：你们有没有遇到过电路分析的问题？有没有用过基尔霍夫定律解决问题的经历？概念讲解（20分钟）1.介绍基尔霍夫第一定律（节点定律）：电路中每个节点处的电流代数和为零；2.通过图示示例演示如何应用节点定律进行电流计算；3.强调节点定义和电流的正负方向的选择；4.介绍基尔霍夫第二定律（环路定律）：电路中各个回路的电压代数和为零；5.通过图示示例演示如何应用环路定律进行电压计算；6.提醒学生注意电压的正负方向的选择。

例题练习（30分钟）1.给学生分发或投影一些简单的电路图，让他们应用基尔霍夫定律进行解答；2.演示解答过程，引导学生思考和讨论；3.培养学生对电路图的理解和运用基尔霍夫定律解决问题的能力。

拓展应用（20分钟）1.给予学生一些复杂的电路图，让他们分组合作解决问题；2.引导学生思考更复杂的电路问题，并鼓励他们尝试分析和解决；3.分享一些实际应用中基尔霍夫定律的案例，激发学生对电路分析的兴趣。

总结与评价（10分钟）1.总结基尔霍夫定律的核心思想和应用方法；2.鼓励学生对自己的学习进行评价，提出问题和建议；3.引导学生思考如何将所学的知识应用到实际生活中。

教学资源：1. PowerPoint演示文稿/电子白板等；2.基尔霍夫定律的相关教学材料和例题。

评价方式：1.平时表现评价：观察学生对基尔霍夫定律的理解和应用情况，以及参与课堂活动的积极程度；2.课后作业评价：为学生出示一些电路问题，要求他们用基尔霍夫定律解答，并给予评分和详细解答反馈；3.小组合作评价：观察学生在小组合作中解决复杂电路问题的能力，评价他们的合作和沟通能力。

基尔霍夫定律优秀教案一、教学目标1. 让学生理解并掌握基尔霍夫定律的内容及应用。

2. 培养学生运用基尔霍夫定律分析电路的能力。

3. 提高学生对电路分析方法的认知，为后续课程打下基础。

二、教学内容1. 基尔霍夫定律的定义及原理。

2. 基尔霍夫定律在电路分析中的应用。

3. 基尔霍夫定律的实践操作。

三、教学重点与难点1. 重点：基尔霍夫定律的定义、原理及应用。

2. 难点：基尔霍夫定律在复杂电路分析中的应用。

四、教学方法1. 采用讲授法，讲解基尔霍夫定律的原理及应用。

2. 利用示例电路，演示基尔霍夫定律的分析过程。

3. 引导学生动手实践，巩固基尔霍夫定律的应用。

五、教学准备1. 教案、PPT及教学素材。

2. 电路图及实验器材。

3. 学生分组，每组配备实验器材。

六、教学过程1. 引入新课，讲解基尔霍夫定律的背景及重要性。

2. 讲解基尔霍夫定律的定义、原理。

3. 通过示例电路，演示基尔霍夫定律的应用。

4. 引导学生进行实践操作，分析实际电路。

5. 总结基尔霍夫定律的应用，布置课后作业。

七、课后作业1. 绘制一个简单的电路图，运用基尔霍夫定律进行分析。

八、课程评价1. 课堂表现：学生参与度、提问回答等情况。

2. 实践操作：学生动手实践的能力。

3. 课后作业：学生对基尔霍夫定律的应用掌握程度。

九、教学反思1. 反思教学方法，是否适合学生的学习需求。

2. 分析学生的学习反馈，调整教学内容和方法。

3. 不断提高自身教学水平，提升教学质量。

十、拓展阅读1. 《电路分析基础》：介绍电路分析的基本原理和方法。

2. 《基尔霍夫定律的应用》：深入讲解基尔霍夫定律在实际电路分析中的应用。

3. 《电路实验指导书》：提供电路实验的操作指导。

六、教学过程1. 引入新课，讲解基尔霍夫定律的背景及重要性。

2. 讲解基尔霍夫定律的定义、原理。

3. 通过示例电路，演示基尔霍夫定律的应用。

4. 引导学生进行实践操作，分析实际电路。

5. 总结基尔霍夫定律的应用，布置课后作业。

第一章：基尔霍夫定律简介1.1 基尔霍夫定律的发现及意义1.2 基尔霍夫定律的应用范围1.3 基尔霍夫定律与电路分析的关系第二章：基尔霍夫电流定律（KCL）2.1 基尔霍夫电流定律的表述2.2 基尔霍夫电流定律的证明2.3 基尔霍夫电流定律在电路分析中的应用实例第三章：基尔霍夫电压定律（KVL）3.1 基尔霍夫电压定律的表述3.2 基尔霍夫电压定律的证明3.3 基尔霍夫电压定律在电路分析中的应用实例第四章：基尔霍夫定律在复杂电路中的应用4.1 基尔霍夫定律在多个节点电路中的应用4.2 基尔霍夫定律在多个回路电路中的应用4.3 基尔霍夫定律在含有多个电源的电路中的应用第五章：基尔霍夫定律在实际工程中的应用案例分析5.1 基尔霍夫定律在电子电路中的应用案例5.2 基尔霍夫定律在电力电路中的应用案例5.3 基尔霍夫定律在其他领域中的应用案例第六章：基尔霍夫定律的数学表达及符号约定6.2 电流和电压的参考方向6.3 基尔霍夫定律的符号约定第七章：基尔霍夫定律的解析解法7.1 基尔霍夫定律的直接解法7.2 基尔霍夫定律的间接解法7.3 基尔霍夫定律解法的优势和局限性第八章：基尔霍夫定律的数值解法8.1 基尔霍夫定律的数值解法原理8.2 基尔霍夫定律的常见数值解法算法8.3 基尔霍夫定律数值解法的应用实例第九章：基尔霍夫定律与现代电路分析技术9.1 基尔霍夫定律与SPICE模拟器的结合9.2 基尔霍夫定律在电路仿真中的应用9.3 基尔霍夫定律在电路优化设计中的应用第十章：基尔霍夫定律在工程实践中的应用案例分析10.1 基尔霍夫定律在通信电路中的应用案例10.2 基尔霍夫定律在控制系统中的应用案例10.3 基尔霍夫定律在其他工程领域的应用案例第十一章：基尔霍夫定律的实验验证11.1 基尔霍夫定律的实验设置11.2 基尔霍夫定律的实验过程11.3 实验结果与理论分析的对比第十二章：基尔霍夫定律的局限性及拓展12.1 基尔霍夫定律的局限性12.2 基尔霍夫定律的拓展理论12.3 拓展理论在电路分析中的应用第十三章：基尔霍夫定律与其他电路分析方法的结合13.1 基尔霍夫定律与节点电压法的关系13.2 基尔霍夫定律与回路电流法的关系13.3 基尔霍夫定律与其他电路分析方法的比较第十四章：基尔霍夫定律在新技术中的应用14.1 基尔霍夫定律在可再生能源领域的应用14.2 基尔霍夫定律在物联网电路中的应用14.3 基尔霍夫定律在新型传感器电路中的应用第十五章：基尔霍夫定律的综合应用与挑战15.1 基尔霍夫定律在现代电路设计中的综合应用15.2 基尔霍夫定律在面临挑战时的应对策略15.3 基尔霍夫定律在未来电路技术发展中的展望重点和难点解析本文主要介绍了基尔霍夫定律的基本概念、数学表达、解法方法、实验验证以及在现代电路技术和工程实践中的应用。

基尔霍夫电流定律教案教案标题：基尔霍夫电流定律一、教学目标：1.理解基尔霍夫电流定律的概念和原理；2.掌握基尔霍夫电流定律的应用方法；3.能够分析和解决基尔霍夫电流定律相关的问题。

二、教学内容：1.基尔霍夫电流定律的概念和原理；2.基尔霍夫电流定律的公式及应用方法；3.基尔霍夫电流定律的应用实例。

三、教学重点：1.基尔霍夫电流定律的概念和原理；2.基尔霍夫电流定律的应用方法。

四、教学步骤：1.导入新课：引入学生对电流定律的基本概念：如欧姆定律等，准备一段小视频来展示如何利用欧姆定律计算电流大小。

然后，问学生是否了解其他与电流有关的定律，引出基尔霍夫电流定律的概念。

2.概念讲解：讲解基尔霍夫电流定律的概念：即在一个节点处，进入该节点的电流之和等于离开该节点的电流之和。

3.原理说明：通过图示和实际电路的示意图，讲解基尔霍夫电流定律的原理：即电流在电路中的流动与水在管道中的流动类比，电流在节点处的分布和守恒原理。

4.公式推导：推导基尔霍夫电流定律的公式：根据节点处的电流守恒原理，利用代数和方程的方法，推导基尔霍夫电流定律的公式。

5.应用方法：讲解基尔霍夫电流定律的应用方法：根据实际电路图，按照基尔霍夫电流定律的原理和公式，逐步分析电路中的节点和分支，计算各个分支中的电流大小。

6.实例演练：提供一些具体的电路案例，引导学生运用基尔霍夫电流定律进行实例分析和计算。

可以通过小组讨论、问题解答等形式，让学生进行实例演练。

7.扩展应用：给予学生一些较为复杂的电路图，并要求学生应用基尔霍夫电流定律进行分析和计算。

此环节，可以通过分组合作、课堂讨论等形式，激发学生的思维和团队合作能力。

8.连接知识点：总结基尔霍夫电流定律与其他电流定律（如欧姆定律）的关系，为后续课程的学习打下基础。

五、教学评价与作业：1.对学生进行课堂提问，评价学生对基尔霍夫电流定律的理解和应用能力；2.布置基尔霍夫电流定律相关的作业，如计算电流大小、解答问题等。
