§1-4基尔霍夫定律(1-基尔霍夫电流定律)电子教案

基尔霍夫定律教案模板(一)基尔霍夫定律教案一、教学目标1.理解基尔霍夫定律的基本概念和原理；2.掌握应用基尔霍夫定律解决电路中电流和电压的分布问题。

二、教学内容1.基尔霍夫定律的概念和原理；2.基尔霍夫定律在电路中的应用。

三、教学重点1.掌握基尔霍夫定律的表达方式；2.理解电路中节点和支路的概念。

四、教学难点1.应用基尔霍夫定律解决复杂电路中的节点电压和支路电流。

五、教学准备1.教学投影仪；2.白板和黑板碳粉笔；3.直流电源和电路元件。

六、教学过程1.引入（5分钟）–介绍基尔霍夫定律的重要性和应用场景；–激发学生对电路分布问题的兴趣。

2.知识讲解（15分钟）–介绍基尔霍夫定律的基本概念；–解释节点和支路的概念；–阐述基尔霍夫定律的物理意义和数学表达方式。

3.示范演示（20分钟）–展示一个简单电路的拓扑图；–通过分析电路，解释节点电压和支路电流的概念；–利用基尔霍夫定律，计算节点电压和支路电流。

4.小组讨论（15分钟）–将学生分成小组，每组解决一个复杂电路问题；–强调合作解决问题的重要性；–引导学生应用基尔霍夫定律解决电路问题。

5.案例分析（15分钟）–选取一些学生小组解决的问题进行讨论和分析；–总结解决问题的思路和步骤。

6.深化拓展（10分钟）–提出更复杂的电路问题，引导学生思考和解决。

7.课堂小结（5分钟）–对今天的教学内容进行简要回顾；–强调基尔霍夫定律在电路分析中的重要性。

七、教学反思通过本节课的教学，学生理解了基尔霍夫定律的基本概念和原理，并掌握了应用基尔霍夫定律解决电路分布问题的方法。

在教学过程中，学生积极参与讨论和实践，激发了他们的学习兴趣和解决问题的能力。

同时，教师也发现了一些学生对节点和支路的理解还不够深入，需要在下节课进行进一步的巩固和拓展。

八、课后作业1.完成课后习题，巩固基尔霍夫定律的应用；2.思考并总结基尔霍夫定律在实际电路中的应用场景。

九、教学延伸1.将基尔霍夫定律与电阻、电容、电感等元件的特性相结合，探讨更复杂的电路问题；2.提供更多电路拓扑图和实际问题，引导学生独立分析和解决。

《基尔霍夫定律》教案章节：第一章至第五章第一章：基尔霍夫定律简介1.1 学习目标了解基尔霍夫定律的定义和背景理解基尔霍夫定律在电路分析中的应用1.2 教学内容基尔霍夫定律的提出和发展基尔霍夫定律的基本原理基尔霍夫定律的应用实例1.3 教学方法讲授法：介绍基尔霍夫定律的定义和背景案例分析法：分析实际电路中的应用实例1.4 教学活动引入话题：介绍电路分析的挑战和基尔霍夫定律的提出讲解基尔霍夫定律的基本原理分析实际电路中的应用实例学生互动：提问和回答问题第二章：基尔霍夫电流定律2.1 学习目标掌握基尔霍夫电流定律的表达式和原理学会应用基尔霍夫电流定律进行电路分析2.2 教学内容基尔霍夫电流定律的定义和表达式基尔霍夫电流定律的证明和解释基尔霍夫电流定律的应用实例2.3 教学方法讲授法：介绍基尔霍夫电流定律的定义和表达式证明法：解释基尔霍夫电流定律的证明过程案例分析法：分析实际电路中的应用实例2.4 教学活动讲解基尔霍夫电流定律的定义和表达式解释基尔霍夫电流定律的证明过程分析实际电路中的应用实例学生互动：提问和回答问题第三章：基尔霍夫电压定律3.1 学习目标掌握基尔霍夫电压定律的表达式和原理学会应用基尔霍夫电压定律进行电路分析3.2 教学内容基尔霍夫电压定律的定义和表达式基尔霍夫电压定律的证明和解释基尔霍夫电压定律的应用实例3.3 教学方法讲授法：介绍基尔霍夫电压定律的定义和表达式证明法：解释基尔霍夫电压定律的证明过程案例分析法：分析实际电路中的应用实例3.4 教学活动讲解基尔霍夫电压定律的定义和表达式解释基尔霍夫电压定律的证明过程分析实际电路中的应用实例学生互动：提问和回答问题第四章：基尔霍夫定律的应用4.1 学习目标学会应用基尔霍夫定律进行电路分析掌握基尔霍夫定律在复杂电路中的应用技巧4.2 教学内容基尔霍夫定律在复杂电路中的应用方法基尔霍夫定律的应用技巧和注意事项基尔霍夫定律在实际工程中的应用实例4.3 教学方法讲授法：介绍基尔霍夫定律在复杂电路中的应用方法案例分析法：分析实际工程中的应用实例实践操作法：进行电路分析的实践操作4.4 教学活动讲解基尔霍夫定律在复杂电路中的应用方法分析实际工程中的应用实例进行电路分析的实践操作学生互动：提问和回答问题5.1 学习目标掌握基尔霍夫定律在电路分析中的重要性5.2 教学内容基尔霍夫定律在电路分析中的应用范围和限制基尔霍夫定律的拓展知识和相关领域5.3 教学方法讨论法：探讨基尔霍夫定律在电路分析中的重要性拓展法：介绍基尔霍夫定律的拓展知识和相关领域5.4 教学活动探讨基尔霍夫定律在电路分析中的重要性介绍基尔霍夫定律的拓展知识和相关领域学生互动：提问和回答问题《基尔霍夫定律》教案章节：第六章至第十章第六章：基尔霍夫定律与节点电压法6.1 学习目标学会使用节点电压法进行电路分析理解基尔霍夫定律与节点电压法的关系6.2 教学内容节点电压法的原理和步骤基尔霍夫定律在节点电压法中的应用节点电压法的实例分析6.3 教学方法讲授法：介绍节点电压法的原理和步骤案例分析法：分析实际电路中的应用实例6.4 教学活动讲解节点电压法的原理和步骤分析实际电路中的应用实例学生互动：提问和回答问题第七章：基尔霍夫定律与回路电压法7.1 学习目标学会使用回路电压法进行电路分析理解基尔霍夫定律与回路电压法的关系7.2 教学内容回路电压法的原理和步骤基尔霍夫定律在回路电压法中的应用回路电压法的实例分析7.3 教学方法讲授法：介绍回路电压法的原理和步骤案例分析法：分析实际电路中的应用实例7.4 教学活动讲解回路电压法的原理和步骤分析实际电路中的应用实例学生互动：提问和回答问题第八章：基尔霍夫定律与交流电路分析8.1 学习目标学会使用基尔霍夫定律进行交流电路分析理解基尔霍夫定律在交流电路中的应用8.2 教学内容交流电路的基本概念基尔霍夫定律在交流电路中的应用交流电路的实例分析8.3 教学方法讲授法：介绍交流电路的基本概念案例分析法：分析实际电路中的应用实例8.4 教学活动讲解交流电路的基本概念分析实际电路中的应用实例学生互动：提问和回答问题第九章：基尔霍夫定律与频率响应分析9.1 学习目标学会使用基尔霍夫定律进行频率响应分析理解基尔霍夫定律在频率响应分析中的应用9.2 教学内容频率响应分析的基本概念基尔霍夫定律在频率响应分析中的应用频率响应分析的实例分析9.3 教学方法讲授法：介绍频率响应分析的基本概念案例分析法：分析实际电路中的应用实例9.4 教学活动讲解频率响应分析的基本概念分析实际电路中的应用实例学生互动：提问和回答问题10.1 学习目标掌握基尔霍夫定律在电路分析中的重要性10.2 教学内容基尔霍夫定律在电路分析中的应用范围和限制基尔霍夫定律的拓展知识和相关领域10.3 教学方法讨论法：探讨基尔霍夫定律在电路分析中的重要性拓展法：介绍基尔霍夫定律的拓展知识和相关领域10.4 教学活动探讨基尔霍夫定律在电路分析中的重要性介绍基尔霍夫定律的拓展知识和相关领域学生互动：提问和回答问题重点和难点解析1. 基尔霍夫定律的定义和背景解析：理解基尔霍夫定律的基本概念和其在电路分析中的重要性是学习后续章节的基础。

《基尔霍夫定律》一、教学目标：1. 让学生了解并掌握基尔霍夫定律的内容及应用。

2. 培养学生运用基尔霍夫定律分析电路问题的能力。

3. 引导学生运用基尔霍夫定律解决实际电路问题，提高学生的动手能力。

二、教学内容：1. 基尔霍夫定律的定义及意义。

2. 基尔霍夫定律的基本公式。

3. 基尔霍夫定律的应用实例。

三、教学重点与难点：1. 重点：基尔霍夫定律的内容及应用。

2. 难点：基尔霍夫定律在复杂电路中的应用。

四、教学方法：1. 采用讲授法，讲解基尔霍夫定律的基本概念和公式。

2. 采用案例分析法，分析基尔霍夫定律在实际电路中的应用。

3. 采用练习法，让学生通过解决实际问题，巩固基尔霍夫定律的知识。

五、教学准备：1. 教案、课件。

2. 电路图、实验器材。

3. 练习题及答案。

教案内容：一、导入：1. 引导学生回顾电路基本概念，如电压、电流、电阻等。

2. 提问：在电路分析中，我们通常会遇到哪些问题？二、基尔霍夫定律的定义及意义：1. 讲解基尔霍夫定律的定义。

2. 解释基尔霍夫定律在电路分析中的重要性。

三、基尔霍夫定律的基本公式：1. 电流定律（KCL）：节点处的电流代数和为零。

2. 电压定律（KVL）：闭合回路中的电压代数和为零。

四、基尔霍夫定律的应用实例：1. 分析并解决简单的电路问题。

2. 运用基尔霍夫定律分析复杂电路。

五、课堂练习：1. 让学生根据基尔霍夫定律，分析给出的电路图。

2. 解答学生提出的问题，解答过程中引导学生运用基尔霍夫定律。

六、总结与展望：1. 总结本节课所学内容，强调基尔霍夫定律在电路分析中的应用。

2. 展望下一节课的内容，激发学生的学习兴趣。

教学反思：在课后，对本次教学进行反思，分析学生的学习情况，针对存在的问题，调整教学策略，以提高教学效果。

六、教学过程：1. 复习上节课的内容，回顾基尔霍夫定律的基本公式和应用实例。

2. 讲解基尔霍夫定律在实际工程中的应用，如电路设计、故障排查等。

3. 分析复杂电路图，引导学生运用基尔霍夫定律逐步解决问题。

基尔霍夫定律教案教案标题：基尔霍夫定律教学实施案教案目标：1. 了解基尔霍夫定律的基本原理和公式；2. 掌握应用基尔霍夫定律解决简单电路中的电流和电压问题；3. 培养学生的实验操作能力和问题解决能力。

教学准备：1. 电路实验箱；2. 多米诺骨牌（或者其他具有类似形状和尺寸的物品）；3. 电源；4. 电阻、导线等电路元件；5. 课件或黑板。

教学流程：步骤一：引入1. 通过课件或黑板，展示一个简单直流电路的示意图，说明在电路中，电流是如何从一个点到另一个点流动的；2. 引导学生思考：在复杂的电路中，如果我们想要找到特定点的电流或电压，应该如何计算？步骤二：讲解1. 介绍基尔霍夫定律的基本原理：基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）；2. 通过示意图和公式演算，详细解释基尔霍夫第一定律和第二定律的表达方式。

步骤三：实验操作1. 给学生分发实验箱、电源、电阻、导线等实验材料；2. 引导学生按照实验流程连接电路，构建一个简单的电路；3. 使用电表测量并记录各个节点的电压和电流值；4. 让学生根据测得的数据应用基尔霍夫定律计算相应的电路参数。

步骤四：讨论与总结1. 学生归纳基尔霍夫定律的应用步骤和注意事项；2. 学生讨论实验中的问题及解决办法；3. 教师总结课堂内容，强调基尔霍夫定律在解决电路问题中的重要性和实用性。

教学延伸：1. 让学生应用基尔霍夫定律解决更复杂的电路问题；2. 引导学生探究基尔霍夫定律在交流电路中的应用；3. 拓展学生对于电路的深入研究，如电路中的功率计算等。

教学评估：1. 观察学生在实验操作中的表现；2. 提问学生关于基尔霍夫定律的理解和应用；3. 布置小作业，要求学生在家应用基尔霍夫定律解决几个电路问题。

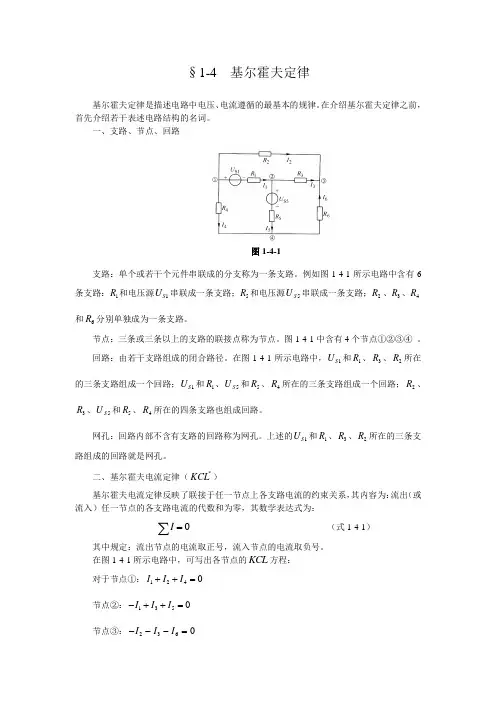

§1-4 基尔霍夫定律基尔霍夫定律是描述电路中电压、电流遵循的最基本的规律。

在介绍基尔霍夫定律之前，首先介绍若干表述电路结构的名词。

一、支路、节点、回路支路：单个或若干个元件串联成的分支称为一条支路。

例如图1-4-1所示电路中含有6条支路：1R 和电压源1S U 串联成一条支路；5R 和电压源5S U 串联成一条支路；2R 、3R 、4R 和6R 分别单独成为一条支路。

节点：三条或三条以上的支路的联接点称为节点。

图1-4-1中含有4个节点①②③④ 。

回路：由若干支路组成的闭合路径。

在图1-4-1所示电路中，1S U 和1R 、3R 、2R 所在的三条支路组成一个回路；1S U 和1R 、5S U 和5R 、4R 所在的三条支路组成一个回路；2R 、3R 、5S U 和5R 、4R 所在的四条支路也组成回路。

网孔：回路内部不含有支路的回路称为网孔。

上述的1S U 和1R 、3R 、2R 所在的三条支路组成的回路就是网孔。

二、基尔霍夫电流定律（*KCL ）基尔霍夫电流定律反映了联接于任一节点上各支路电流的约束关系，其内容为：流出（或流入）任一节点的各支路电流的代数和为零，其数学表达式为： 0I =∑ （式1-4-1）其中规定：流出节点的电流取正号，流入节点的电流取负号。

在图1-4-1所示电路中，可写出各节点的KCL 方程：对于节点①：1240I I I ++=节点②：1350I I I -++=节点③：2360I I I ---=图1-4-1节点④：4560I I I --+=三、基尔霍夫电压定律*()KVL基尔霍夫电压定律反映了任一回路中各电压的约束关系，其内容为：在电路的任一闭合回路中，各支路电压的代数和为零，其数学表达式为： 0U =∑ （式1-4-2）式中电压的正负号根据支路电压和回路绕向而定。

在列写KVL 方程时，首先要对所分析的回路选择一个绕行方向，顺时针或逆时针。

当支路电压的参考方向与回路绕行方向一致时，取正号；反之，取负号。

新课教学新课教学（25分钟）【复习提问】（2分钟）1、电阻串联、并联电路的特点2、电压降与电动势正方向的规定3、欧姆定律的内容及表达式对课前预习内容的提问，帮助学生复习电阻串、并联电路的特点及电压降与电动势正方向的规定。

为本课题教学做好铺垫。

【新课导入】（5分钟）前面我们学习了运用欧姆定律及电阻串、并联能进行化简、计算的直流电路。

这种电路称为简单电路；但有些电路是不能单纯用欧姆定律和电阻的串、并联关系求解的，这些电路称为复杂电路。

下面以给出两个电路图为例，请学生分析两电路的不同之处，从而导入新课：图（1）图（2）结论：图（1）有且仅有一条有源支路，可以用电阻的串并联关系进行化简，是简单电路．．．．；解答简单电路的方法是欧姆定律．．．．。

图（2）有两条有源支路，不能用电阻的串并联关系进行化简，是复杂电路．．．．；解答复杂电路的方法是基尔霍夫定律．．．．．．。

【新课讲授】（75分钟）1、进入多媒体课件，以下图为例讲解几个基本概念，并通过动画效果加以理解：通过相关知识的复习，将问题引入到本教学课题中。

注：在复习已有知识的基础上，引出简单电路和复杂电路的概念，提出解决复杂电路的依据，从而激发学生学习基尔霍夫定律的欲望。

板书课题：基尔霍夫定律得出：⑴支路：由一个或几个元件首尾相接组成的无分支电路。

（问：请同学们仔细观察，流过同一支路的电流有何特点）（生答略）师：图中共有5条支路，支路电流分别标于图中。

⑵节点：三条或三条以上支路的连接点。

（生答略）师：图中共有a、b、c三个节点。

⑶回路：电路中任何一个闭合路径。

（生答略）师：图中共有6个回路。

⑷网孔：中间无任何支路穿过的回路。

网孔是最简单的回路，或是不可再分的回路。

（请问上图电路中共有几个网孔呢）（生答略）师：对，图中最简单的回路aR1R2a,aR2R4ba,bR4R5b三个是网孔。

〖动动脑筋〗请问下列电路有几条支路、几个节点、几个回路、几个网孔（生答略）师答：出示EWB仿真模型演示，了解电路组成，以此集中学生注意力。

§1-4基尔霍夫定律(1-基尔霍夫电流定律)备课日期：上课日期：教案序号：【复习提问】1、电流的定义及其表达式？2、电阻串联、并联电路的特点？3、电压降与电动势正方向的规定？4、欧姆定律的内容及表达式？【引入新课】前面学习了欧姆定律和电阻的串并联电路，能用欧姆定律和电阻串并联的知识求解电流、电压之间关系的电路，称为简单电路。

但是还有一类电路，用上述方法不能求解，这类电路称为复杂电路。

如图所示，基尔霍夫定律就是解决复杂电路计算的基本定律。

【讲授新课】§1-4基尔霍夫定律在学习基尔霍夫第一定律之前，为讨论问题方便先学习几基本概念。

一．基本概念：1．支路：电路中通过同一电流并含有一个以上元件的分支。

如图，电路中的ED、AB、FC均为支路，该电路的支路数目为b= 3。

2．节点：三条或三条以上支路的连接点。

如图，电路的节点为A、B两点，该电路的节点数目为n= 2。

3．回路：电路中任一闭合路径。

如图，电路中的CDEFC、AFCBA、EABDE 路径均为回路，该电路的回路数目为l= 3。

4．网孔：内部不包含支路的回路。

如图，电路中的AFCBA、EABDE回路均为网孔，该电路的网孔数目为m= 2。

基尔霍夫定律有两条：基尔霍夫第一定律（电流定律KCL）和基尔霍夫第二定律（电压定律KVL）。

二、基尔霍夫第一定律（电流定律KCL）基尔霍夫第一定律的内容是德国物理学家基尔霍夫根据电荷守恒以节点为研究对象得到的。

1、定律对于电路中任一结点来说，任一瞬间流入某一结点的电流之和等于从该结点流出的电流之和。

即∑I入=∑I出●复习提问。

●通过复习引入新课。

●在复习中引出简单电路和复杂电路的概念。

●比较法。

●投影课题。

●概念讲解。

●举例说明支路、节点、回路和两个网孔的概念。

●重点讲解。

●基尔霍夫定律。

●分组讨论。

●启发推导。

[例]列写出下图中结点A的基尔霍夫第一定律表达式。

[解]对于结点上的电流，假设流入结点电流为正，流出结点电流为负。
