第15章基本放大电路15.1共发射极放大电路的组成15.2放大电路的静态分析15.3放大电路的动态分析15.4静态工作点的稳定15.5放大电路的频率特性15.6射极输出器15.7差分放大电路第15章基本放大电路本章要求：1. 理解单管交流放大电路的放大作用和共发射极、共集电极放大电路的性能特点；2.掌握静态工作点的估算方法和放大电路的微变等效电路分析法；3. 了解放大电路输入、输出电阻和多级放大的概念，了解放大电路的频率特性；4. 了解差分放大电路的工作原理和性能特点。
总结：放大的目的是将微弱的变化信号放大成较大的信号。
放大的实质: 能量的控制和转换用小能量的信号通过三极管的电流控制作用，将放大电路中直流电源的能量转化成交流能量输出。
对放大电路的基本要求：1. 晶体管必须工作在放大区。
发射结正偏，集电结反偏。
2. 要有足够的放大倍数(电压、电流、功率)。
3. 尽可能小的波形失真。
1. 实现放大的条件(1) 晶体管必须工作在放大区。
发射结正偏，集电结反偏。
(2) 正确设置静态工作点，使晶体管工作于放大区。
(3) 输入回路将变化的电压转化成变化的基极电流。
(4) 输出回路将变化的集电极电流转化成变化的集电极电压，经电容耦合只输出交流信号。
2.直流通路和交流通路因电容对交、直流的作用不同。
在放大电路中如果电容的容量足够大，可以认为它对交流分量不起作用，即对交流短路。
而对直流可以看成开路。
这样，交直流所走的通路是不同的。
直流通路：无信号时电流（直流电流）的通路，用来计算静态工作点。
交流通路：有信号时交流分量（变化量）的通路，用来计算电压放大倍数、输入电阻、输出电阻等动态参数。
15.2放大电路的静态分析静态：放大电路无信号输入（u i = 0）时的工作状态。
分析方法：估算法、图解法。
分析对象：各极电压电流的直流分量。
所用电路：放大电路的直流通路。
设置Q 点的目的：(1)使放大电路的放大信号不失真；(2)使放大电路工作在较佳的工作状态，静态是动态的基础。
射极输出器的特点及主要用途一、前言射极输出器是一种电子元器件，是管式放大器中的一种。
它具有许多独特的特点和广泛的应用领域。
本文将从射极输出器的特点和主要用途两个方面进行详细介绍。
二、射极输出器的特点1. 高增益：射极输出器具有高增益，可以将微弱信号放大到足够大的程度。
2. 低噪声：射极输出器具有低噪声，可以在信号处理过程中减少噪声干扰。
3. 宽频带：射极输出器具有宽频带，可以处理高频信号。
4. 低失真：射极输出器具有低失真，可以保证信号处理过程中信号质量不受影响。
5. 高稳定性：射极输出器具有高稳定性，可以在复杂环境下工作。
6. 易于控制：射极输出器易于控制，在不同场合下可以根据需要进行调整。
三、主要用途1. 音频放大：射极输出器广泛应用于音频放大领域。
它可以将微弱的音频信号放大到足够大的程度，从而使人们能够听到清晰的声音。
2. 无线电通信：射极输出器也广泛应用于无线电通信领域。
它可以将微弱的无线电信号放大到足够大的程度，从而使人们能够进行远距离通信。
3. 仪器测量：射极输出器还可以用于仪器测量领域。
它可以将微弱的信号放大到足够大的程度，从而使得仪器可以对其进行精确测量。
4. 激光驱动：射极输出器还可以用于激光驱动领域。
它可以将微弱的控制信号放大到足够大的程度，从而控制激光发射。
5. 显示屏驱动：射极输出器还可以用于显示屏驱动领域。
它可以将微弱的控制信号放大到足够大的程度，从而控制显示屏显示内容。
6. 其他应用：除了以上几个领域外，射极输出器还有许多其他应用。
例如，在火箭发射、卫星通讯、医疗设备等方面都有广泛应用。
四、总结综上所述，射极输出器具有高增益、低噪声、宽频带、低失真、高稳定性和易于控制等特点，广泛应用于音频放大、无线电通信、仪器测量、激光驱动、显示屏驱动等领域。
随着科技的不断发展，射极输出器的应用领域还将不断扩大。
15.2.5晶体管放大电路图如图15.01（a）所示，已知Ucc=12V，Rc=3kΩ，RB=240kΩ,晶体管的β=40。
（1）试用直流通路估算各静态值IB,IC,UCE;（2）如晶体管的输出特性如图15.01（b）所示，试用图解法作出放大电路的静态工作点;（3）在静态时（ui=0）在C1和C2上的电压各为多少？并标出极性。
解：（1）如图（a）所示的直流通路：C1,C2上的电压极性标在原图。
-6由 IB= Ucc-UBE=12-0.7=50X10 A=50μARB 240Ic=Βib=40x50=20mAUCE=Ucc-IcRc=12-2x3=6v。
（2）由输出特性作出直流负载线UCE=Ucc-IcRc已知：Ic=0，UCE=12V,UCE=0时。
Ic=Ucc=12=4mARc 3过（0，12），（4，0）两点，于是可作如图(b)所示，即为直流负载线。
由图可知IB=50βA时，Q点（2，6），即Ic=2mA，UCE=6v。
（3）静态时，Uc1=UBE,Uc2=UCE=6V。
极性在原图（a）中。
15.2.6在图中，U cc=10V，今要求U cE=5V,I c=2mA,试求R和R的阻值。
设晶体管的β=40。
解：由于U cE = U cc– I c R cR c ==2.5kΩ由于I c=βI B，I B ==I c ==50μ AR B ==200k15.2.7在图15.02中，晶体管是PNP型锗管。
（1）Ucc和C1，C2的极性如何考虑？请在图上标出；（2）设Ucc=-12v,Rc=3千欧姆，β=75，如果要将静态值Ic调到1.5毫安，问RB应调到多大？（3）在调整静态工作点时，如不慎将RB调到0，对晶体管有无影响？为什么？通常采取何种措施来防止这种情况发生？解答：（1）PNP三极管的电源极性和NPN型三极管相反，故电容C1和C2极性也和15.25中所示相反，用-或者+标明在图15.25中。
（2）由于Ic=βIB，于是IB=Ic／β=1.5／75=20µA此时RB=(-Ucc+UBE) ／IB≈600千欧姆（3）若RB=0时，UBE=12V＞＞0.7V（硅管）或UBE=12V＞＞0.3（锗管），于是IB大大增加，使得PN结发热而损坏。

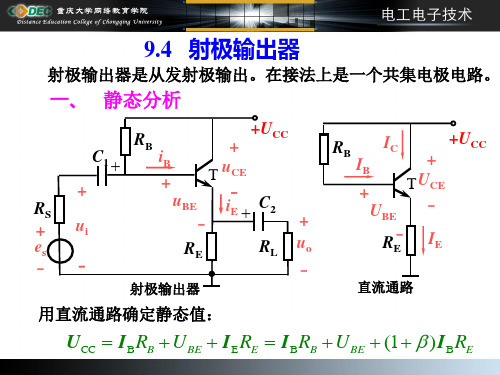

射极输出器（射极跟随器）2.5 射极输出器因对交流信号⽽⾔，集电极是输⼊与输出回路的公共端，所以是共集电极放⼤电路。
因从发射极输出，所以称射极输出器。
2.5.1 静态分析2.5.2 动态分析共集电极放⼤电路(射极输出器)的特点1. 电压放⼤倍数⼩于 1 ，约等于 1;2. 输⼊电阻⾼；3. 输出电阻低；4. 输出与输⼊同相。
射极输出器的应⽤主要利⽤它具有输⼊电阻⾼和输出电阻低的特点。
1. 因输⼊电阻⾼，它常被⽤在多级放⼤电路的第⼀级，可以提⾼输⼊电阻，减轻信号源负担。
2. 因输出电阻低，它常被⽤在多级放⼤电路的末级，可以降低输出电阻，提⾼带负载能⼒。
3. 利⽤r i ⼤、r o⼩以及Au ?1 的特点，也可将射极输出器放在放⼤电路的两级之间，起到阻抗匹配作⽤，这⼀级射极输出器称为缓冲级或中间隔离级。
射极输出器的特点：输⼊阻抗很⾼.输出阻抗很低.输出与输⼊相位相同.没有电压放⼤作⽤.很⼤的电流放⼤作⽤.射极输出器的应⽤：阻抗变换阻抗匹配和电流放⼤。
例如：在第⼀级使⽤可提⾼整个放⼤电路的输⼊阻抗。
⽤于末级可放⼤电流，与前级的电压放⼤电路配合得到⼤的输出功率。
较⾼的输⼊阻抗和较低的输出阻抗。
⼀般⽤作电流放⼤。
输出电压要⽐输⼊电压低⼀个PN结压降。
射极输出器的特点及应⽤同相放⼤，电压放⼤倍数⼩于1但接近于1；输⼊阻抗⾼，输出阻抗⼩。
电压跟随，电压放⼤倍数接近于1⽽⼩于1。
常被⽤作多级放⼤电路的输⼊级和输出级或作为隔离⽤的中间级。
参考资料：https:///qq_29545231/article/details/80163871?utm_medium=distribute.pc_aggpage_search_result.none-task-blog-2~all~first_rank_v2~rank_v25-4-80163871.nonecase&utm_term=%E5%B0%84%E6%9E%81%E8%BE%93%E5%87%。
共集电极放大电路分析习题解答-CAL-FENGHAI.-(YICAI)-Company One1任务4.2共集电极放大电路分析习题解答一、测试（一）判断题1、共集电极放大电路它是由基极输入信号、发射极输出信号的，所以称为射极输出器。
集电极是输入回路与输出回路的公共端，所以又称为共集电路。
答案：T解题：共集电路它是由基极输入信号、发射极输出信号的，所以称为射极输出器。
集电极是输入回路与输出回路的公共端，所以又称为共集电路。
2、射极输出器中的电阻RE具有稳定静态工作点的作用，其过程为，如当T(℃)上述，导致I C上升，引起U E上升，导致 U BE电压下降，从而引起I B减小，所以I C又降低，起到稳定电路静态点功能。
答案：T解题：射极输出器中的电阻RE具有稳定静态工作点的作用，其过程为，如当T(℃)上述，导致IC上升，引起UE上升，导致 UBE电压下降，从而引起IB减小，所以IC又降低，起到稳定电路静态点功能。
3、共集电极放大电路电压放大倍数约为1并为正值，可见输出电压u o随着输入电压u i的变化而变化，大小近似相等，相位相同。
所以，射极输出器又称为射极跟随器。
答案：T解题：共集电极放大电路电压放大倍数约为1并为正值，可见输出电压uo随着输入电压ui的变化而变化，大小近似相等，相位相同。
所以，射极输出器又称为射极跟随器。
4、由于射极输出器的u o≈u i，当u i保持不变时，u o就保持不变。
可见，输出电阻对输出电压的影响很小，说明射极输出器具有恒压输出特性，因而射极输出器带负载能力很强，输出电阻无穷大。
答案：F解题：由于射极输出器的uo≈ui，当ui保持不变时，uo就保持不变。
可见，输出电阻对输出电压的影响很小，说明射极输出器具有恒压输出特性，因而射极输出器带负载能力很强，输出电阻一般只有几十欧。
5、共集电极放大电路的输入电阻很小，一般只有几十欧左右。
答案：F解题：共集电极放大电路的输入电阻很高，可达几十～几百千欧。
课堂精准练：射极输出器
一、填空题
1.射极输出器作输入级，主要是利用它的输入电阻大的特点；放在输出级是利用它的输出电阻小的特点；放在中间级是兼用它的输入电阻大和输出电阻小的特点起阻抗变换作用。
2.射极输出器的特性归纳为：电压放大倍数略小于1 ，电压跟随性好，输入阻抗高，输出阻抗低，而且具有一定的电流放大能力和功率放大能力。
3.射极输出器AVF≈_______，输入电阻较_________，输出阻抗___________。
二、判断题
1.射极输出器虽电压放大倍数略小于1，但仍有一定的电流放大和功率放大，还能减轻信号源的负担和稳定输出电流。
（×）
2.射极跟随器的输出极性与输入极性同相位.
3.共发射极电路也就是射极输出器，它具有很高的输入阻抗和很低的输出阻抗。
( × )
三、选择题
1.关于射极输出器的错误叙述是（）
A．电压放大倍数略小于1，电压跟随性好
B．输入阻抗低，输出阻抗高
C．具有一定的电流放大能力和功率放大能力
D．一般不采用分压式偏置是为了提高输入电阻
2.射极输出器作为放大器的中间级使用时，主要作用是( )。
A.放大信号
B.改变输入、输出电阻
C.隔离前、后级直流联系
3.对于射极输出器，下列说法正确的是( )。
A.它是一种共射放大电路
B.它是一种共集放大电路
C.它是一种共基放大电路。
4.射极输出器是一种（C ）负反馈放大器。
A . 电压并联 B. 电流串联 C .电压串联 D .电流并联。
射极输出器概述范文射极输出器在电子音响系统、通信系统、电视和无线电传输等领域有广泛的应用。
它能够对信号进行放大，从而增强信号的强度和质量。
射极输出器是一种高效的放大器，它能够将输入信号的能量转化为输出信号，提供足够的功率来驱动其他设备或系统。
射极输出器的工作原理是通过电子流在放大器中的传导和控制来实现的。
当输入信号通过放大器时，放大器会增加信号的电流和电压，从而将信号放大。
射极输出器通过调整放大器的电流和电压来实现对信号的精确放大，以确保输出信号的质量和清晰度。
另一个特点是射极输出器的稳定性和可靠性。
由于射极输出器是一种高效的放大器，它能够稳定地工作并提供可靠的输出。
它具有高信噪比和低失真，能够提供清晰的音频和信号质量。
此外，射极输出器还具有较宽的频率响应范围和较低的输出阻抗。
它能够处理多种频率范围内的信号，并根据不同的需求进行调整。
较低的输出阻抗也使射极输出器能够有效地驱动其他设备，提供稳定和一致的输出。
射极输出器还有许多应用方面的优势。
它可以用于电视和无线电传输中的信号放大，提供清晰的图像和声音质量。
在通信系统中，射极输出器也能够增强信号的传输距离和稳定性。
这使得它在无线通信、卫星通信和电信网络等领域中得到广泛应用。
总体而言，射极输出器是一种能够放大信号并提供高功率输出的电子设备。
它具有稳定性、可靠性和多种应用优势，适用于各种领域和场合。
随着电子技术的不断发展，射极输出器将继续发挥重要作用，并不断提升其性能和功能。
