《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

浙江理工大学二O一二年硕士学位研究生招生入学考试试题考试科目：电子技术基础（模电、数电）A 代码：954 （请考生在答题纸上答题，在此试题纸上答题无效）Ⅰ、模拟部分1．电路如图1所示，晶体管导通时U BE＝0.7V，β=50。

试分析V BB为0V、1V、3V三种情况下T的工作状态及输出电压u O的值。

（10分）图12．电路如图2所示，已知晶体管β＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设V C C＝12V，晶体管饱和管压降U C E S＝0.5V。

（1）正常情况；（2）R b1短路；（3）R b1开路；（4）R b2开路；（5）R C短路。

（12分）图23．电路如图3所示，晶体管的β＝80，r b e=1kΩ。

（15分）（1）求出Q点；A（2）分别求出R L＝∞和R L＝3kΩ时电路的和R i；u（3）求出R o。

图34.电路如图4所示：（10分）（1）判断电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数；（2）估算电路在深度负反馈条件下的电压放大倍数。

图45．电路如图5所示。

（15分）（1）写出u O与u I1、u I2的运算关系式；（2）当R W的滑动端在最上端时，若u I1＝10mV，u I2＝20mV，则u O＝？（3）若u O的最大幅值为±14V，输入电压最大值u I1m a x＝10mV，u I2m a x＝20mV，最小值均为0V，则为了保证集成运放工作在线性区，R2的最大值为多少？图56. 直流稳压电源如图6所示。

（13分）（1）说明电路的整流、滤波、调整管、基准电压、比较放大、采样等部分各由哪些元件组成。

（2）标出集成运放的同相输入端和反相输入端。

（3）写出输出电压的表达式。

图6Ⅱ、数字部分7. 化简下列逻辑函数，写出最简与或表达式。

（共14分，7分/题）（1）（用公式法化简）ABC B A B A C B C AB C B F +++⋅+⋅+⋅+⋅=（2）（用卡诺图化简）∑∑+=d m Y )15,14,13,12,11,10()8,6,3,2,1,0(8．已知一个四位二进制数A 3A 2A 1A 0，试设计一个判别电路，当输入大于等于4，小于等于9时，输出为逻辑0，其余为逻辑1。

B A AB Y += =YA一、填空题:（每空2分，共30分）1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。

2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。

3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。

4.理想运算放大电路的开环电压放大倍数V A ＝∞，输入电阻i r ＝∞。

5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5 V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。

6.(61.25)10=( 111101.01 )2=( 3D.4 )16。

7.D 触发器的特性方程为D Q n =+1。

8.一个半加器有 2 个输入端和 2 个输出端。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ，则该管工作在（A ）状态。

A 、饱和B 、截止C 、放大D 、损坏2.放大电路的静态是指电路工作在（C ）时的状态。

A 、输入幅值不变的交流信号B 、输入频率不变的交流信号C 、输入幅值为0的交流信号D 、电路的电源电压Vcc 为03.图1所示电路引入的级间反馈为（C ）负反馈。

A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联4.下列电路中属于组合逻辑电路的是（C ）电路。

A 、触发器B 、寄存器C 、译码器D 、计数器5.同步时序电路和异步时序电路比较，其差异在于后者（B ）。

A 、没有触发器B 、没有统一的时钟脉冲C 、没有稳定状态D 、输出与电路原来的状态有关6.已知逻辑函数 ，其反函数 （B ）。

B A A +、B A B A B +、B A C +、B A D +、 三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2KΩ，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。

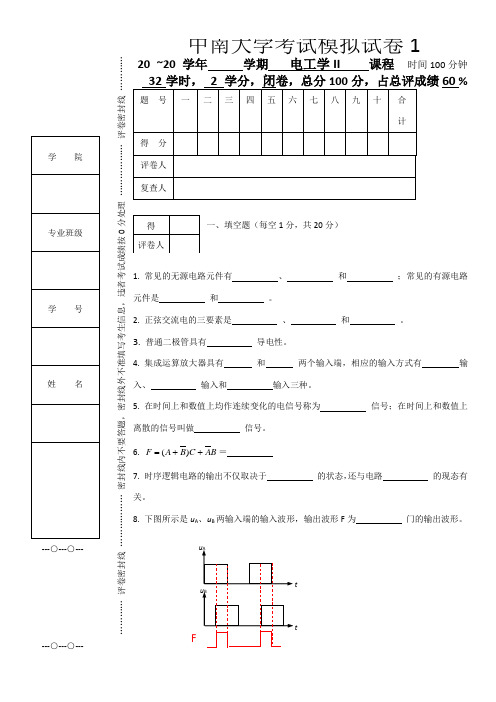

---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………中南大学考试模拟试卷120 ~20 学年 学期 电工学II 课程 时间100分钟60 %一、填空题（每空1分，共20分）1. 常见的无源电路元件有 、 和 ；常见的有源电路元件是 和 。

2. 正弦交流电的三要素是 、 和 。

3. 普通二极管具有 导电性。

4. 集成运算放大器具有 和两个输入端，相应的输入方式有 输入、 输入和输入三种。

5. 在时间上和数值上均作连续变化的电信号称为 信号；在时间上和数值上离散的信号叫做 信号。

6. B A C B A F ++=)(＝7. 时序逻辑电路的输出不仅取决于 的状态，还与电路 的现态有关。

8. 下图所示是u A 、u B 两输入端的输入波形，输出波形F 为 门的输出波形。

二、试求图所示电路中A点的电位。

（6分）三、用戴维宁定理计算图中的电流I。

(本题10分)四、试将下图所示电路化简成最简形式。

(本题6分)得分评卷人得分评卷人得分评卷人Ω1Ω5Ω3Ω210V+-I---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………五、电路如图所示，已知u i =5sin ωt (V)，二极管导通电压U D ＝。

试画出u i 与u 0波形，并标出幅值(本题10分)六、单管放大电路如图所示，Ω=k R B 400，Ω=k 5R C ，cc V =12V ，且电容21C ,C 足够大。

晶体管的60=β，Ω=k 1r be 。

试求：⑴计算该电路的静态工作点Q ；⑵画出微变等效电路，求电压放大倍数u A •)/(i o U U ••=；⑶求解输入电阻i r 和输出电阻o r 。

第七章 功率放大电路1在甲类、乙类和甲乙类放大电路中，放大管的导通角分别等于多少？它们中哪一类放大电路效率最高？解 在输入正弦信号情况下，通过三极管的电流i c 不出现截止状态（即导通角θ＝2π）的称为甲类；在正弦信号一个周期中，三极管只有半个周期导通（θ＝π）的称为乙类；导通时间大于半周而小于全周（π＜θ＜2π）的称为甲乙类。

其中工作于乙类的放大电路效率最高，在双电源的互补对称电路中，理想情况下最高效率可达 78．5％。

2一双电源互补对称电路如图题5．2．2所示，设已知Vcc ＝12 V ，R L ＝16Ω，v I 为正弦波。

求：（1）在BJT 的饱和压降V CE S 可以忽略不计的条件下，负载上可能得到的最大输出功率P om ；（2）每个管子允许的管耗 P CM 至少应为多少？（3）每个管子的耐压 |V (BR)CEO |应大于多少？解 （1）输出功率W V R VP LCCom 5.4162)12(222=Ω⨯==（2）每管允许的管耗W W P P OM CM 9.045.02.02.0=⨯=≥（3） 每管子的耐压V V V V CC CEO BR 241222||)(=⨯=≥3设电路如图题5.2.2所示，管子在输人信号v I 作用下，在一周期内T 1和T 2轮流导电约 180o ，电源电压 Vcc ＝20 V ，负载R L ＝8Ω，试计算：（1）在输人信号Vi ＝10 V （有效值）时，电路的输出功率、管耗、直流电源供给的功率和效率；（2）当输人信号v i 的幅值为 V im ＝Vcc ＝20 V 时，电路的输出功率、管耗、直流电源供给的功率和效率。

解（l ）Vi ＝10 V 时1,141022==⨯==V i im A V V V VV V A V im V om 14==输出功率 W W R V R V P L om L cem 25.128142121212220=⨯=⋅=⋅= 每管的管耗 W W VV V R P P omomCC LT T 02.5)41414.31420(81)4(12221≈-⨯=-==π两管的管耗 W P P T T 04.1021==电源供给的功率 W P P P T V 29.2204.1025.120=+=+= 效率 %96.54%10029.2225.12%1000≈⨯=⨯=VP P η（2）20V 20=====CC im V om CC im V V A V V V V 时，W W R V P L 2582021212CC 20=⨯=⋅=W VVR P P CCLT T 85.6)4(22CC221≈-==πW P P P T V 85.3185.6250=+=+=%5.78%10085.3125%1000≈⨯=⨯=VP P η4一单电源互补对称功放电路如图题5．3．1所示，设v i 为正弦波，R L ＝8Ω，管子的饱和压降V CES 可忽略不计。

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++ 图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

电子技术基础试题（八）一．填空题：（每题3分，共30分）1、PN结具有__________性能。

2、一般情况下，晶体三极管的电流放大系数随温度的增加而_______。

3、射极输出器放在中间级是兼用它的____________大和____________小的特点，起阻抗变换作用。

4、只有当负载电阻R L和信号源的内阻r s______时，负载获得的功率最大，这种现象称为______________。

5、运算放大器的输出是一种具有__________________的多级直流放大器。

6、功率放大器按工作点在交流负载线上的位置分类有：______类功放，______类功放和_______类功放电路。

7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量__________，以减少__________失真。

8、带有放大环节的串联型晶体管稳压电路一般由__________ 、和___________四个部分组成。

9．逻辑代数的三种基本运算是_________ 、___________和___________。

10．主从触发器是一种能防止__________现象的实用触发器。
