射极跟随器的原理及典型电路

射极(源)跟随器射极跟随器又叫射极输出器，是一种典型的负反馈放大器。

从晶体管的连接方法而言，它实际上是共集电极放大器。

一、射极跟随器的电压“跟随”特性射极限随器的电压放大倍数接近于1，没有电压放大能力。

但射极跟随器以很小的输人电流却可以得到很大的输出电流放大倍数KI=Io/Ii=(1+β)RsbRe/(Rsb+Ri)(Re+RL) 式中：Rsb=Rs//Rb,Ri=rbc+(1+β)Relo，大哟=（ie=(1+β)ib）。

因此具有电流放大及功率放大作用。

射极限随器实质上是一个电压串联负反馈放大器。

二、射极跟随器的优点射极跟随器虽然没有电压放大能力，但由于电路深度负反馈的作用，具有工作稳定、频响宽、输入电阻大和输出电阻小等突出优点。

射极限随器的输入电阻比一般共发射极电路的输入电阻大很多。

根据理论分析，它的输入电阻rsr≈βRe。

如果晶休管的β＝100，Re=1千欧，则输入电阻入，rsr≈l00千欧。

输入电阻大，消耗信号源的电流就小。

在多级放大器中，射极限随器对信号源或前级只是很轻的负载。

同时，射极限随器的输出电阻是很小的，根据理论分析，rsr≈rbe/β（式中的rbe．是晶休管的输入电阻）。

一般射极限随器的输出电阻在几十到几百欧之内，比共发射极电路小得多。

输出电阻小，带负栽的能力就强，可以带阻抗比较小的负载。

利用射极限随器输入电阻大、输出电阻小的特点，还可以进行阻抗匹配。

多级放大器中有时在两级之间加入一级射极限随器，使它的高输入阻抗与前级的高输出阻抗匹配；低输出阻抗与后级的低输入阻抗相匹配，起到缓冲作用，减少了前后级之间的影响。

由于射极跟随器的负反馈作用，输出电压随频串的变化也减小到最小程度，相对改善了放大器的频串响应。

三射极跟随器的原理射极跟随器的原理图如图1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

射极跟随器稳压三极管射极跟随器稳压三极管是一种常见的电子元件，用于电路中的稳压功能。

本文将介绍射极跟随器稳压三极管的原理、工作方式以及在电路中的应用。

射极跟随器稳压三极管是一种基于三极管的电路，用于将输入电压稳定在一个固定的输出电压。

它主要由一个NPN型三极管、负载电阻和一个稳压二极管组成。

射极跟随器的原理是通过稳压二极管的效应来实现稳压功能。

稳压二极管通常是一个具有固定电压降的二极管，当输入电压发生变化时，稳压二极管会自动调整其电流，以保持输出电压的稳定。

而NPN型三极管则起到放大稳压二极管电流的作用，使其能够稳定输出电压。

射极跟随器的工作方式是这样的：当输入电压增加时，稳压二极管的电流也会增加，导致NPN型三极管的输出电流也增加，从而使输出电压保持不变。

反之，当输入电压减小时，稳压二极管的电流减小，NPN型三极管的输出电流也减小，依然可以保持输出电压稳定。

射极跟随器稳压三极管在电路中有广泛的应用。

它常常被用作电源稳压器，将不稳定的输入电压转换为稳定的输出电压，以供给其他电子元件使用。

此外，射极跟随器稳压三极管还可以用于放大电路中，起到放大信号的作用。

射极跟随器稳压三极管的优点是稳定性好、输出电压精确。

它能够有效地抵抗输入电压的波动，使输出电压保持稳定。

同时，它的结构简单，成本低廉，易于生产和使用。

然而，射极跟随器稳压三极管也存在一些缺点。

由于其工作原理的限制，它在处理大功率电路时可能会出现功耗较大的问题。

此外，射极跟随器稳压三极管还受到温度的影响，当温度变化较大时，其稳定性可能会受到一定的影响。

总结起来，射极跟随器稳压三极管是一种常见的电子元件，用于电路中的稳压功能。

它通过稳压二极管的效应来实现稳压，并通过NPN型三极管放大稳压二极管的电流，以保持输出电压的稳定。

射极跟随器稳压三极管在电路中有广泛的应用，特别是在电源稳压和放大电路中。

然而，它也存在一些局限性，如功耗较大和受温度影响等。

尽管如此，射极跟随器稳压三极管仍然是一种常用且有效的电子元件，为电路的稳定性和可靠性提供了重要支持。

射极跟随器实验报告实验二射极跟随器一、实验目的1、掌握射极跟随器的特性及测试方法2、进一步学习放大器各项参数测试方法二、实验原理射极跟随器的原理图如图5,1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

,1 射极跟随器图5射极跟随器的输出取自发射极，故称其为射极输出器。

1、输入电阻R i图5,1电路R,r，(1，β)REibe如考虑偏置电阻RB和负载RL的影响，则R,RB?[r，(1，β)(RE?RL)] ibe由上式可知射极跟随器的输入电阻Ri比共射极单管放大器的输入电i,阻RRB?rbe要高得多，但由于偏置电阻RB的分流作用，输入电阻难以进一步提高。

输入电阻的测试方法同单管放大器，实验线路如图5,2所示。

图5,2 射极跟随器实验电路即只要测得A、B两点的对地电位即可计算出Ri。

2、输出电阻R O图5,1电路如考虑信号源内阻RS，则由上式可知射极跟随器的输出电阻R0比共射极单管放大器的输出电?阻RORC 低得多。

三极管的β愈高，输出电阻愈小。

输出电阻R法亦同单管放大器，即先测出空载输出电压，再测接入UO的测试方O负载RL后的输出电压U，根据 L即可求出 RO3、电压放大倍数图5,1电路,RR(1，)(//)ELA,,1Vr,RR，(1，)(//)beEL上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

但它的射极电流仍比基流大(1，β)倍，所以它具有一定的电流和功率放大作用。

4、电压跟随范围电压跟随范围是指射极跟随器输出电压uO跟随输入电压ui作线性变化的区域。

当ui超过一定范围时，uO便不能跟随ui作线性变化，即uO波形产生了失真。

为了使输出电压uO正、负半周对称，并充分利用电压跟随范围，静态工作点应选在交流负载线中点，测量时可直接用示波器读取uO的峰峰值，即电压跟随范围;或用交流毫伏表读取u，则电压跟随范围 O的有效值U,2U0P,P O三、实验设备与器件1、，12V直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、频率计7、3DG12×1 (β,50,100)或9013 电阻器、电容器若干。

实验二射极跟踪器一、实验目的1．掌握射极跟踪器的特性及测试方法。

2．进一步学习放大其各项参数测试方法、熟悉multisim使用方法。

二、实验原理图2.1为常用的射极跟踪器电路。

XSC1图2.1常用的射极跟踪器电路。

晶体管为非线性元件，要使放大器不产生非线性失真，就必须建立一个合适的静态工作点，使晶体管工作在放大区，否则输出波形会产生饱和获截止失真。

但要注意，即使Q点合适，若输入信号过大，则饱和截止失真会同时出现。

改变电路参数U CC、R C、R B1、R B2都会引起静态工作点的变化。

调整放大器到合适的静态工作点，加入输入信号u i。

在输出电压不失真的情况下，用交流毫伏表测出u i和u o的有效值，则电压放大倍数A u = U o / U i 。

为了测量放大器的输入电阻，在图1.2所示电路的输入端与信号源之间串入一已知电阻R ，在放大器正常工作情况下，用示波器测出U S 和U i ，则根据输入电阻的定义可得：R U U U RU U I U r i S iR i i i i -===在放大器正常工作情况下，用示波器测出放大器空载时的输出电压U O 和接入负载后的输出电压U OL ，则根据O Lo LOL U R r R U +=，可得：L OL O o 1R U U r ⎪⎪⎭⎫ ⎝⎛-=。

三、实验仪器和设备电脑、multisim 软件四、预习要求1．射极跟踪器的工作原理。

2．射极跟踪器静态工作点的估算及测试，动态性能指标的计算及测试。

3．截止失真、饱和失真的原因、失真波形、消除失真常采用的办法。

五、实验内容及步骤1.按图2.1在multisim 中搭建电路，并进行仿真 2．调整并测量静态分析工作点调整电位器R P ，观察示波器波形，当输出最大不失真电压时，进行直流分析（点击simulate-analyses-DC operating point ，将需要的工作点加入后，点simulat ）,将结果填入表2.1中。

射极(源)跟随器射极跟随器又叫射极输出器，是一种典型的负反馈放大器。

从晶体管的连接方法而言，它实际上是共集电极放大器。

一、射极跟随器的电压“跟随”特性射极限随器的电压放大倍数接近于1，没有电压放大能力。

但射极跟随器以很小的输人电流却可以得到很大的输出电流放大倍数KI=Io/Ii=(1+β)RsbRe/(Rsb+Ri)(Re+RL) 式中：Rsb=Rs//Rb,Ri=rbc+(1+β)Relo，大哟=（ie=(1+β)ib）。

因此具有电流放大及功率放大作用。

射极限随器实质上是一个电压串联负反馈放大器。

二、射极跟随器的优点射极跟随器虽然没有电压放大能力，但由于电路深度负反馈的作用，具有工作稳定、频响宽、输入电阻大和输出电阻小等突出优点。

射极限随器的输入电阻比一般共发射极电路的输入电阻大很多。

根据理论分析，它的输入电阻rsr≈βRe。

如果晶休管的β＝100，Re=1千欧，则输入电阻入，rsr≈l00千欧。

输入电阻大，消耗信号源的电流就小。

在多级放大器中，射极限随器对信号源或前级只是很轻的负载。

同时，射极限随器的输出电阻是很小的，根据理论分析，rsr≈rbe/β（式中的rbe．是晶休管的输入电阻）。

一般射极限随器的输出电阻在几十到几百欧之内，比共发射极电路小得多。

输出电阻小，带负栽的能力就强，可以带阻抗比较小的负载。

利用射极限随器输入电阻大、输出电阻小的特点，还可以进行阻抗匹配。

多级放大器中有时在两级之间加入一级射极限随器，使它的高输入阻抗与前级的高输出阻抗匹配；低输出阻抗与后级的低输入阻抗相匹配，起到缓冲作用，减少了前后级之间的影响。

由于射极跟随器的负反馈作用，输出电压随频串的变化也减小到最小程度，相对改善了放大器的频串响应。

三射极跟随器的原理射极跟随器的原理图如图1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

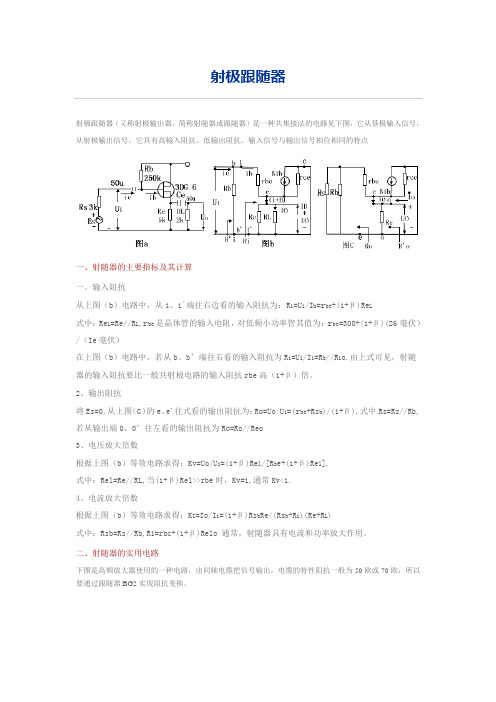

射极跟随器射极跟随器（又称射极输出器，简称射随器或跟随器）是一种共集接法的电路见下图，它从基极输入信号，从射极输出信号。

它具有高输入阻抗、低输出阻抗、输入信号与输出信号相位相同的特点一、射随器的主要指标及其计算一、输入阻抗从上图（b）电路中，从1、1`端往右边看的输入阻抗为：R i=U i/I b=r be+(1+β)Re L式中：Re L=Re//R L,r be是晶体管的输入电阻，对低频小功率管其值为：r be=300+(1+β)(26毫伏）/（Ie毫伏）在上图（b）电路中，若从b、b’端往右看的输入阻抗为R i=U i/I i=R b//R i o.由上式可见，射随器的输入阻抗要比一般共射极电路的输入阻抗rbe高（1+β）倍。

2、输出阻抗将Es=0,从上图（C）的e、e'往式看的输出阻抗为：Ro=Uo/U i=(r be+Rs b)/(1+β),式中Rs=Rs//Rb, 若从输出端0、0’往左看的输出阻抗为Ro=Ro//Reo3、电压放大倍数根据上图（b）等效电路求得：Kv=Uo/U i=(1+β)Re l/[R b e+(1+β)Re l],式中：Rel=Re//RL,当(1+β)Rel>>rbe时，Kv=1,通常Kv<1.4、电流放大倍数根据上图（b）等效电路求得：K I=Io/I i=(1+β)Rs b Re/(Rs b+R i)(Re+R L)式中：Rsb=Rs//Rb,Ri=rbc+(1+β)Relo 通常，射随器具有电流和功率放大作用。

二、射随器的实用电路下图是高频放大器使用的一种电路，由同轴电缆把信号输出，电缆的特性阻抗一般为50欧或70欧，所以要通过跟随器BG2实现阻抗变换。

图2是一种自举式的跟随器，它的特点是：1、自举由于R3的下端电位随上端电位升曾而升高，故称为自兴举，自举作用使R3两端的交流压降为零。

所以对交流来说，R3相当于开路，从而避免了偏置电路降低了输入阻抗的缺陷。

实验二射极跟随器一、实验目的1、掌握射极跟随器的特性及测试方法；2、进一步学习放大器各项参数测试方法；二、实验原理射极跟随器的原理图如图1所示。

它是一个电压串联负反馈放大电路，它具有输入电阻高，输出电阻低，电压放大倍数接近于1，输出电压能够在较大范围内跟随输入电压作线性变化以及输入、输出信号同相等特点。

图1 射极跟随器原理图射极跟随器的输出取自发射极，故称其为射极输出器。

1、输入电阻R:如考虑偏置电阻RB和负载R L的影响，则:由上式可知射极跟随器的输入电阻Ri比共射极单管放大器的输入电阻高的多，但由于偏置电阻R B的分流作用，输入电阻难以进一步提高。

输入电阻的测试方法同单管放大器，实验线路如图2所示。

图2 射极跟随器实验电路即只要测得A、B两点的对地电位即可计算出R i。

2、输出电阻Ro：见图l电路如考虑信号源内阻Rs，则由上式可知射极跟随器的输出电阻Ro比共射极单管放大器的输出电阻(约等于Rc)低得多。

三极管的β愈高，输出电阻愈小。

输出电阻Ro的测试方法亦同单管放大器，即先测出空载输出电压Uo，再测接入负载R L后的输出电压U L，根据即可求出Ro3、电压放大倍数：见图1电路：上式说明射极跟随器的电压放大倍数小于近于1，且为正值。

这是深度电压负反馈的结果。

但它的射极电流仍比基极电流大（1十β）倍，所以它具有一定的电流和功率放大作用。

4、电压跟随范围电压跟随范围是指射极跟随器输出电压Uo跟随输入电压Ui；作线性变化的区域。

当Ui超过一定范围时，Uo便不能跟随Ui作线性变化，即Uo波形产生了失真。

为了使输出电压Uo正、负半周对称，并充分利用电压跟随范围，静态工作点应选在交流负载线中点，测量时可直接用示波器读取Uo的峰峰值，即电压跟随范围；或用交流毫伏表读取Uo的有效值，则电压跟随范围:三、实验设备与器件12V直流电源、函数信号发生器、双踪示波器、交流毫伏表、直流电压表、射随器实验电路、1K 电阻器。

射极跟随器的实验报告射极跟随器的实验报告引言：射极跟随器是一种常见的电子电路，用于放大信号并保持其稳定性。

在本实验中，我们将探索射极跟随器的原理、特性以及其在电子设备中的应用。

一、射极跟随器的原理射极跟随器是一种基于晶体管的放大电路，其原理基于负反馈。

通过将输出信号的一部分反馈到输入端，射极跟随器可以提高放大电路的稳定性和线性度。

具体来说，射极跟随器将输入信号通过耦合电容传递到晶体管的基极，晶体管将信号放大并输出到负载电阻。

同时，输出信号也通过耦合电容反馈到晶体管的射极，以实现负反馈。

二、射极跟随器的特性1. 高输入阻抗：射极跟随器的输入阻抗较高，可以有效地避免信号源与放大电路之间的信号损耗。

2. 低输出阻抗：射极跟随器的输出阻抗较低，可以有效地驱动负载电阻，保持信号的稳定性。

3. 增益稳定：通过负反馈，射极跟随器可以保持较为稳定的放大倍数，减小非线性失真。

4. 宽频带：射极跟随器具有较宽的频带，可以传递高频信号。

三、射极跟随器的应用射极跟随器在电子设备中有广泛的应用，以下是几个常见的应用场景：1. 音频放大器：射极跟随器可用于音频放大器的输出级，提供稳定的放大倍数和较低的输出阻抗，以驱动扬声器。

2. 信号传输：射极跟随器可用于信号传输电路中，将输入信号放大并驱动传输线路，保持信号的稳定性和传输质量。

3. 电源稳压：射极跟随器可以用于电源稳压电路中，通过负反馈调节输出电压，保持电源的稳定性。

4. 电压跟随：射极跟随器可用于电压跟随电路中，将输入电压放大并输出，以实现电压的传递和稳定。

结论：射极跟随器是一种常见的电子电路，通过负反馈实现信号放大和稳定性的提升。

其特点包括高输入阻抗、低输出阻抗、增益稳定和宽频带。

在实际应用中，射极跟随器被广泛应用于音频放大器、信号传输、电源稳压和电压跟随等领域。

通过深入了解射极跟随器的原理和特性，我们可以更好地理解和应用这一电子电路。
