一：二极管的分类
令狐采学
1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。
3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
1）整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管。 2）检波二极管
检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
3）开关二极管在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。
4) 稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）。
5）变容二极管变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。
6））瞬态电压抑制器TVS
一种固态二极管，专门用于ESD 保护。TVS 二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。
7）发光二极管
用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿单色光。
8）肖特基二极管
基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。
二：二极管的特性
通过简单的实验说明二极管的正向特性和反向特性。
1. 正向特性。
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能
导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。
2. 反向特性。
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。三：二极管的电路符号
四：各种二极管图片

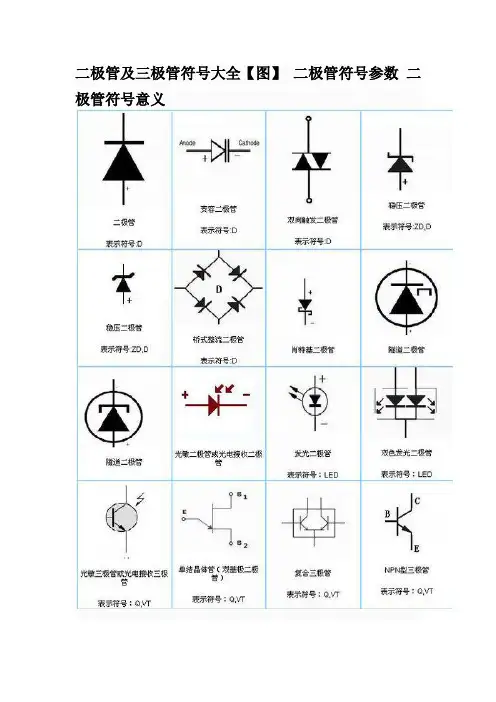

二极管及三极管符号大全【图】二极管符号参数二极管符号意义
CT---势垒电容 Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容 Cjv---偏压结电容 Co---零偏压电容 Cjo---零偏压结电容 Cjo/Cjn---结电容变化 Cs---管壳电容或封装电容 Ct---总电容 CTV---电压温度系数。在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比 CTC---电容温度系数 Cvn---标称电容 IF---正向直流电流(正向测试电流)。锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流 IF(AV)---正向平均电流 IFM(IM)---正向峰值电流(正向最大电流)。在额定功率下，允许通过二极管的最大正向脉冲电流。发光二
极管极限电流。 IH---恒定电流。维持电流。 Ii---发光二极管起辉电流 IFRM---正向重复峰值电流 IFSM---正向不重复峰值电流(浪涌电流) Io---整流电流。在特定线路中规定频率和规定电压条件下所通过的工作电流 IF(ov)---正向过载电流 IL---光电流或稳流二极管极限电流 ID---暗电流 IB2---单结晶体管中的基极调制电流 IEM---发射极峰值电流 IEB10---双基极单结晶体管中发射极与第一基极间反向电流 IEB20---双基极单结晶体管中发射极向电流 ICM---最大输出平均电流 IFMP---正向脉冲电流 IP---峰点电流 IV---谷点电流 IGT---晶闸管控制极触发电流 IGD---晶闸管控制极不触发电流 IGFM---控制极正向峰值电流
二极管符号 二极管（国标） 2．半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别
一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP1 7等。如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。 无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。 根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R ×100或R×1k挡。不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。用表笔分别与二极管的两极相接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。 (2) 半导体二极管的选用 通常小功率锗二极管的正向电阻值为300～500?，硅管为1k?或更大些。锗管反向电阻为几十千欧，硅管反向电阻在500k?以上(大功率二极管的数值要大得多)。正反向电阻差值越大越好。 点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。 选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。

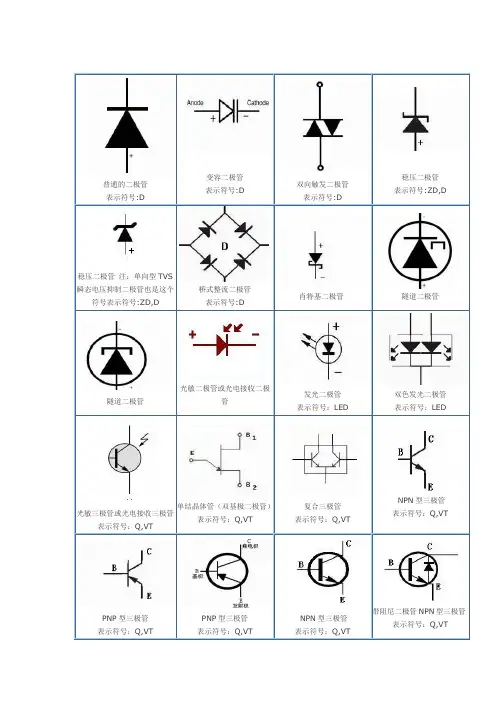

各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
光敏电阻电容（有极性电容）CDS 表示符号： 电容（有极性电容）可调电容 表示符号：C 表示符号：C 电容（无极性电容）四端光电光电耦合器 表示符号：C 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 电子元器件符号图形
二极管符号大全 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
二极管符号大全【图】二极管符号参数二极管符号意义 CT---势垒电容 Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容 Cjv---偏压结电容 Co---零偏压电容 Cjo---零偏压结电容 Cjo/Cjn---结电容变化 Cs---管壳电容或封装电容 Ct---总电容 CTV---电压温度系数。在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比 CTC---电容温度系数 Cvn---标称电容 IF---正向直流电流(正向测试电流)。锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流
IF(AV)---正向平均电流 IFM(IM)---正向峰值电流(正向最大电流)。在额定功率下，允许通过二极管的最大正向脉冲电流。发光二极管极限电流。 IH---恒定电流。维持电流。 Ii---发光二极管起辉电流 IFRM---正向重复峰值电流 IFSM---正向不重复峰值电流(浪涌电流) Io---整流电流。在特定线路中规定频率和规定电压条件下所通过的工作电流 IF(ov)---正向过载电流 IL---光电流或稳流二极管极限电流 ID---暗电流 IB2---单结晶体管中的基极调制电流 IEM---发射极峰值电流 IEB10---双基极单结晶体管中发射极与第一基极间反向电流 IEB20---双基极单结晶体管中发射极向电流 ICM---最大输出平均电流 IFMP---正向脉冲电流 IP---峰点电流 IV---谷点电流
二极管符号大全标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
二极管符号大全【图】二极管符号参数二极管符号意义 CT---势垒电容 Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容 Cjv---偏压结电容 Co---零偏压电容 Cjo---零偏压结电容 Cjo/Cjn---结电容变化 Cs---管壳电容或封装电容 Ct---总电容 CTV---电压温度系数。在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比 CTC---电容温度系数 Cvn---标称电容 IF---正向直流电流(正向测试电流)。锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流
IF(AV)---正向平均电流 IFM(IM)---正向峰值电流(正向最大电流)。在额定功率下，允许通过二极管的最大正向脉冲电流。发光二极管极限电流。 IH---恒定电流。维持电流。 Ii---发光二极管起辉电流 IFRM---正向重复峰值电流 IFSM---正向不重复峰值电流(浪涌电流) Io---整流电流。在特定线路中规定频率和规定电压条件下所通过的工作电流 IF(ov)---正向过载电流 IL---光电流或稳流二极管极限电流 ID---暗电流 IB2---单结晶体管中的基极调制电流 IEM---发射极峰值电流 IEB10---双基极单结晶体管中发射极与第一基极间反向电流 IEB20---双基极单结晶体管中发射极向电流 ICM---最大输出平均电流 IFMP---正向脉冲电流 IP---峰点电流 IV---谷点电流
一：二极管的分类 令狐采学 1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。 2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。 3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。 1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管。 2）检波二极管 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
3）开关二极管在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。 4) 稳压二极管稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）。 5）变容二极管变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。 6））瞬态电压抑制器TVS 一种固态二极管，专门用于ESD 保护。TVS 二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。
7）发光二极管 用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿单色光。 8）肖特基二极管 基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。 二：二极管的特性 通过简单的实验说明二极管的正向特性和反向特性。 1. 正向特性。 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能

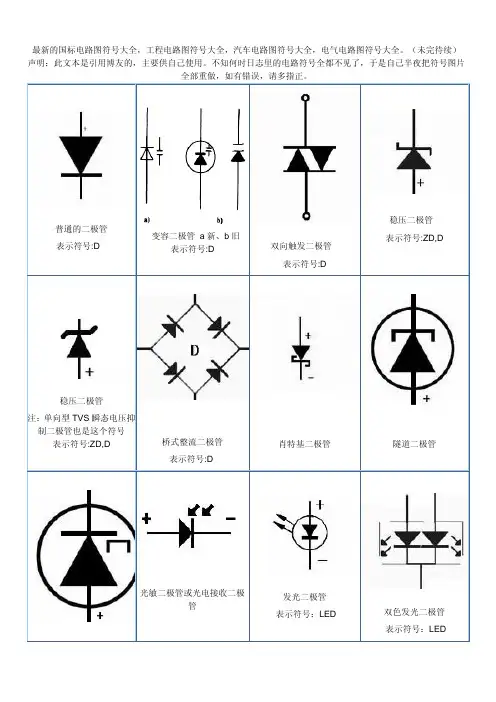

各种电子元件符号 普通的二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D 稳压二极管注：单向型TVS 瞬态电压抑制二极管也是这 个符号表示符号:ZD,D 桥式整流二极管 表示符号:D 肖特基二极管隧道二极管隧道二极管 光敏二极管或光电接收二极 管 发光二极管 表示符号：LED 双色发光二极管 表示符号：LED 光敏三极管或光电接收三极 管 单结晶体管（双基极二极管） 表示符号：Q,VT 复合三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT
表示符号：Q,VT PNP型三极管 表示符号：Q,VT PNP型三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT 带阻尼二极管NPN型三极管 表示符号：Q,VT 带阻尼二极管及电阻NPN型 三极管 表示符号：Q,VT IGBT 场效应管 表示符号：Q,VT 带阻尼二极管IGBT 场效应 管 表示符号：Q,VT 双向型TVS瞬态电压抑制二 极管 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表电阻电阻器或固定电阻表
示符号：R 示符号：R 电位器 表示符号:VR，RP,W 可调电阻或微调电阻 表示符号:VR，RP,W 可调电阻或微调电阻 表示符号:VR，RP,W 电位器 表示符号:VR，RP,W 三脚消磁电阻 表示符号：RT 二脚消磁电阻 表示符号：RT 压敏电阻 表示符号：RZ,VAR 热敏电阻 表示符号：RT 光敏电阻 CDS 电容（有极性电容） 表示符号： 电容（有极性电容） 表示符号：C 可调电容 表示符号：C 电容器（无极性电容） 表示符号：C 四端光电光电耦合器 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 半导体放电管（固体放电管）
二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D 稳压二极管 表示符号:ZD,D 隧道二极管 隧道二极管光敏二极管或光电接收二极 管 发光二极管 表示符号：LED 双色发光二极管 表示符号：LED
光敏三极管或光电接收三极管表示符号：Q,VT 单结晶体管（双基极二极管） 表示符号：Q,VT 复合三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT PNP型三极管表示符号：Q,VT PNP型三极管 表示符号：Q,VT NPN型三极管 表示符号：Q,VT 带阻尼二极管NPN型三极管 表示符号：Q,VT 带阻尼二极管及电阻NPN型 三极管 表示符号：Q,VT IGBT 场效应管 表示符号：Q,VT 带阻尼二极管IGBT 场效应 管 表示符号：Q,VT
接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表 示符号：R 电阻电阻器或固定电阻表 示符号：R 电位器 表示符号:VR，RP,W 可调电阻 表示符号:VR，RP,W 电位器 表示符号:VR，RP,W 可调电阻 表示符号:VR，RP,W 三脚消磁电阻表示符号：RT 二脚消磁电阻 表示符号：RT 压敏电阻 表示符号：RZ,VAR 热敏电阻 表示符号：RT
光敏电阻CDS 电容（有极性电容） 表示符号： 电容（有极性电容） 表示符号：C 可调电容 表示符号：C 电容（无极性电容）表示符号：C 四端光电光电耦合器 表示符号：IC，N 六端光电光电耦合器 表示符号：IC，N 单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管) 晶振石英晶体振荡器 表示符号：X
电子元器件基础知识（1）——电阻 导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法： 国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻 电子元器件基础知识（2）——电容 电容是电子设备量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF 电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。第一部分：名称，用字母表示，电容器用C。第二部分：材料，用字母表示。第三部分：分类，一般用数字表示，个别
用字母表示。第四部分：序号，用数字表示。用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频瓷、V-云母纸、Y-云母、Z-纸介 电子元器件基础知识（3）——电感线圈 电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。 电感的分类按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。 电感线圈的主要特性参数1、电感量L 电感量L表示线圈本身固有特性，与电流大小无关。除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R 线圈的Q值愈高，回路的损耗愈小。线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。 电子元器件基础知识（4）——半导体器件 中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用汉语拼音字母表示半导体器件的型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管

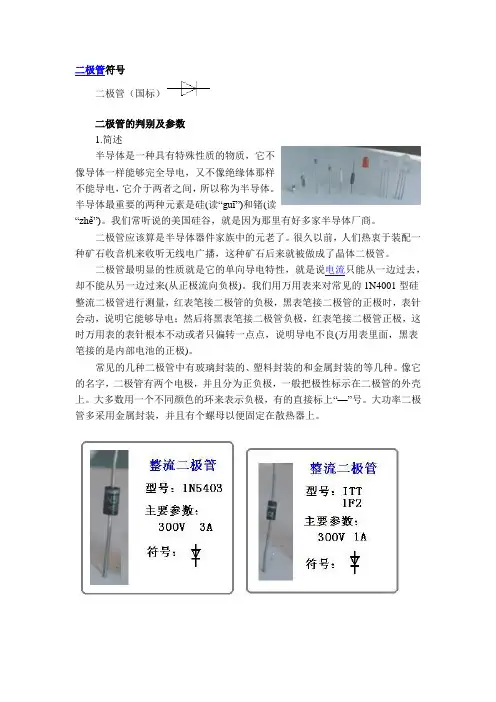

二极管的符号、判别、参数和分类 二极管符号 二极管（国标） 二极管的判别及参数 1.简述 半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅(读“guī”)和锗(读“zhě”)。我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。 二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良(万用表里面，黑表笔接的是内部电池的正极)。 常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。大功率二极管多采用金属封装，并且有个螺母以便固定在散热器上。
2．半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别 一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP17等。如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。 无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。 根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R×100或R×1k挡。不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。用表笔分别与二极管的两极相接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。 (2) 半导体二极管的选用 通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要大得多)。正反向电阻差值越大越好。 点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。 选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。
二极管的符号、判别、参数和分类二极管（国标）
二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。 二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良(万用表里面，黑表笔接的是内部电池的正极)。 常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。大功率二极管多采用金属封装，并且有个螺 母以便固定在散热器上。
2．半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别 一般情况下，二极管有色点的一端为正极，如2AP1～2AP7， 2AP11～2AP17等。如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。 无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。 根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R×100或R×1k挡。不要用R×1或R×10k挡，因为R×
1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。用表笔分别与二极管的两极相接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。 (2) 半导体二极管的选用 通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要大得多)。正反向电阻差值越大越好。 点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。
一：二极管的分类 1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。 2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。 3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。 1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管。 2）检波二极管 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频 率特性。 3）开关二极管 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。 4) 稳压二极管 稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）。 5）变容二极管 变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。 6））瞬态电压抑制器TVS 一种固态二极管，专门用于ESD 保护。TVS 二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。 7）发光二极管 用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿单色光。 8）肖特基二极管
基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr 特别地短。因此，能制作开关二极和低压大电流整流二极管。 二：二极管的特性 通过简单的实验说明二极管的正向特性和反向特性。 1. 正向特性。 在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。 2. 反向特性。 在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
二极管符号 二极管（国标） 二极管的判别及参数 1.简述 半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅(读“guī”)和锗(读“zhě”)。我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。 二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来(从正极流向负极)。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良(万用表里面，黑表笔接的是内部电池的正极)。 常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上“—”号。大功率二极管多采用金属封装，并且有个螺母以便固定在散热器上。 2．半导体二极管的极性判别及选用 (1) 半导体二极管的极性判别
一般情况下，二极管有色点的一端为正极，如2AP1～2AP7，2AP11～2AP1 7等。如果是透明玻璃壳二极管，可直接看出极性，即内部连触丝的一头是正极，连半导体片的一头是负极。塑封二极管有圆环标志的是负极，如IN4000系列。 无标记的二极管，则可用万用表电阻挡来判别正、负极，万用表电阻挡示意图见图T304。 根据二极管正向电阻小，反向电阻大的特点，将万用表拨到电阻挡(一般用R ×100或R×1k挡。不要用R×1或R×10k挡，因为R×1挡使用的电流太大，容易烧坏管子，而R×10k挡使用的电压太高，可能击穿管子)。用表笔分别与二极管的两极相接，测出两个阻值。在所测得阻值较小的一次，与黑表笔相接的一端为二极管的正极。同理，在所测得较大阻值的一次，与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小，说明管子内部短路；若正、反向电阻均很大，则说明管子内部开路。在这两种情况下，管子就不能使用了。 (2) 半导体二极管的选用 通常小功率锗二极管的正向电阻值为300～500Ω，硅管为1kΩ或更大些。锗管反向电阻为几十千欧，硅管反向电阻在500kΩ以上(大功率二极管的数值要大得多)。正反向电阻差值越大越好。 点接触二极管的工作频率高，不能承受较高的电压和通过较大的电流，多用于检波、小电流整流或高频开关电路。面接触二极管的工作电流和能承受的功率都较大，但适用的频率较低，多用于整流、稳压、低频开关电路等方面。 选用整流二极管时，既要考虑正向电压，也要考虑反向饱和电流和最大反向电压。选用检波二极管时，要求工作频率高，正向电阻小，以保证较高的工作效率，特性曲线要好，避免引起过大的失真。
各种常用电子元件符号及 其名称全 The Standardization Office was revised on the afternoon of December 13, 2020
各种常用电子元件符号 二极管变容二极管 表示符号:D 表示符号:D 双向触发二极管稳压二极管 表示符号:D 表示符号:ZD,D 稳压二极管桥式整流二极管 表示符号:ZD,D 表示符号:D
肖特基二极管隧道二极管 隧道二极管光敏二极管或光电接收二极管 发光二极管双色发光二极管 表示符号：LED 表示符号：LED 光敏三极管或光电接收三极管单结晶体管（双基极二极管）表示符号：Q,VT 表示符号：Q,VT
复合三极管 NPN型三极管 表示符号：Q,VT 表示符号：Q,VT PNP型三极管 PNP型三极管 表示符号：Q,VT 表示符号：Q,VT NPN型三极管带阻尼二极管NPN型三极管表示符号：Q,VT 表示符号：Q,VT 带阻尼二极管及电阻 NPN型三极管 表示符号：Q,VT 表示符号：Q,VT
带阻尼二极管IGBT 场效应管 表示符号：Q,VT 电子元器件符号图形 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS
电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 电位器可调电阻 表示符号:VR，RP,W 表示符号:VR，RP,W 三脚消磁电阻二脚消磁电阻 表示符号：RT 表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT
二极管类型及其作用 DIODE 1.简介 二极管又称晶体二极管,简称二极管(diode)，另外，还有早期的真空电子二极管；它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的传导性。一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。 2.特性 正向性 外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管正向导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。当二极管两端的正向电压超过一定数值，内电场很快被削弱，特性电流迅速增长，二极管正向导通。Vth叫做门坎电压或阈值电压，硅管约为0.5V，锗管约为0.1V。硅二极管的正向导通压降约为0.6~0.8V，锗二极管的正向导通压降约为0.2~0.3V。 反向性 外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。一般硅管的反向电流比锗管小得多，小功率硅管的反向饱和电流在nA数量级，小功率锗管在μA数量级。温度升高时，半导体受热激发，少数载流子数目增加，反向饱和电流也随之增加。
各国晶体三极管型号命名方法 1、中国半导体器件型号命名方法 半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。五个部分意义如下： 第一部分：用数字表示半导体器件有效电极数目。2-二极管、3-三极管 第二部分：用汉语拼音字母表示半导体器件的材料和极性。表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。 第三部分：用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管 (F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W)、D -低频大功率管（f<3MHz,Pc>1W)、A-高频大功率管（f>3MHz,Pc>1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。 第四部分：用数字表示序号 第五部分：用汉语拼音字母表示规格号 例如：3DG18表示NPN型硅材料高频三极管 2、日本半导体分立器件型号命名方法 日本生产的半导体分立器件，由五至七部分组成。通常只用到前五个部分，其各部分的符号意义如下： 第一部分：用数字表示器件有效电极数目或类型。0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。 第二部分：日本电子工业协会JEIA注册标志。S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。 第三部分：用字母表示器件使用材料极性和类型。A-PNP型高频管、B-PNP型低频管、C-NPN型高频管、D-NPN型低频管、F-P控制极可控硅、G-N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N沟道场效应管、M-双向可控硅。 第四部分：用数字表示在日本电子工业协会JEIA登记的顺序号。两位以上的整数-从“11”开始，表示在日本电子工业协会JEIA登记的顺序号；不同公司的性能相同的器件可以使用同一顺序号；数字越大，越是近期产品。 第五部分：用字母表示同一型号的改进型产品标志。A、B、C、D、E、F表示这一器件是原型号产品的改进产品。 3、美国半导体分立器件型号命名方法 美国晶体管或其他半导体器件的命名法较混乱。美国电子工业协会半导体分立器件命名方法如下：第一部分：用符号表示器件用途的类型。JAN-军级、JANTX-特军级、JANTXV-超特军级、JANS-宇航级、（无）-非军用品。 第二部分：用数字表示pn结数目。1-二极管、2=三极管、3-三个pn结器件、n-n个pn结器件。 第三部分：美国电子工业协会（EIA）注册标志。N-该器件已在美国电子工业协会（EIA）注册登记。 第四部分：美国电子工业协会登记顺序号。多位数字-该器件在美国电子工业协会登记的顺序号。 第五部分：用字母表示器件分档。A、B、C、D、┄┄-同一型号器件的不同档别。如：JAN2N3251A 表示PNP硅高频小功率开关三极管，JAN-军级、2-三极管、N-EIA注册标志、3251-EIA登记顺序号、
二极管符号大全【图】二极管符号参数二极管符号意义 https://www.doczj.com/doc/324701907.html,/public/tool/kbview/kid/685/cid/1二极管符号大全【图】二极管符号参数二极管符号意义
CT---势垒电容 Cj---结(极间)电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容 Cjv---偏压结电容 Co---零偏压电容 Cjo---零偏压结电容 Cjo/Cjn---结电容变化 Cs---管壳电容或封装电容 Ct---总电容 CTV---电压温度系数。在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比 CTC---电容温度系数 Cvn---标称电容 IF---正向直流电流(正向测试电流)。锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管。硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流(平均值),硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流 IF(AV)---正向平均电流 IFM(IM)---正向峰值电流(正向最大电流)。在额定功率下，允许通过二极管的最大正向脉冲电流。发光二极
管极限电流。 IH---恒定电流。维持电流。 Ii---发光二极管起辉电流 IFRM---正向重复峰值电流 IFSM---正向不重复峰值电流(浪涌电流) Io---整流电流。在特定线路中规定频率和规定电压条件下所通过的工作电流 IF(ov)---正向过载电流 IL---光电流或稳流二极管极限电流 ID---暗电流 IB2---单结晶体管中的基极调制电流 IEM---发射极峰值电流 IEB10---双基极单结晶体管中发射极与第一基极间反向电流 IEB20---双基极单结晶体管中发射极向电流 ICM---最大输出平均电流 IFMP---正向脉冲电流 IP---峰点电流 IV---谷点电流 IGT---晶闸管控制极触发电流 IGD---晶闸管控制极不触发电流 IGFM---控制极正向峰值电流
:二极管的分类 1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。 2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、 发光二极管、硅功率开关二极管、旋转二极管等。 3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。 1）整流二极管 将交流电源整流成为直流电流的二极管叫作整流二极管。 2）检波二极管 检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。 3）开关二极管 在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满 足高频和超高频应用的需要。 4）稳压二极管 稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）。 5）变容二极管 变容二极管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参 量放大器，电子调谐及倍频器等微波电路中。 6））瞬态电压抑制器TVS 一种固态二极管，专门用于ESD保护。TVS二极管是和被保护电路并联的，当瞬态电压超过电路 的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。 7）发光二极管 用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、 黄、绿单色光。 8 ）肖特基二极管
基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与
各种二极管符号及作用 江苏省泗阳县李口中学沈正中 二极管在电子电路中应用很广泛，二极管的种类有十几种，不同二极管作用也不同，以下列出一些种类和用途： 图1是二极管符号中常用的三种箭头表示方法，左边的一个，是国内标准的画法，箭头的指向表示流经二极管中的电流方向。 图2是整流二极管、检波二极管、开二极管符号。 整流二极管是电子电路中最常用的电子元件，它的主要作用是在电源变换电路中将交流电源变为直流供工作电路使用。 检波二极管主要用来对高频信号进行检波，例如在收音机中用来将接收到的高频载频调制信号进行检波，从中检出语言或音乐信号。
在电视机中用来检出图像信号和伴音信号。在通信电路中检出语言或信号代码。 开关二极管主要用在数字电路中，用来组成门控电路或电子开关。 图3是双向瞬变抑制二极管符号，两个负极连在一起的二极管。 是提供一个电流的额外通路。电路中有感性元件（比如说电感线圈、继电器之类）的时候，电流突变会感应出很大的电压，可能会击穿开关或者烧坏电路。这时候通过这个二极管提供电流通路，就不会发生击穿的现象。平时二极管工作在反偏状态下，几乎相当于开路。作用有点像稳压管。 图4是光敏（也叫光电）二极管符号。 无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。当受到光照时,饱和反向漏电流大大增加，形成光电流，它随入射光强度的变化而变化。可以利用光照强弱来改变电路中的电流。 图5是发光二极管符号。 用作照明，或者各种指示灯。 图6是变容二极管符号。 加载在变容二极管上的电压变化，会引起它的电容量的变化，常用来做频率的电子调谐，比如电调和数调收音机的电子调谐等。 图7是稳压二极管（也叫齐纳二极管）符号。 当反向电压加到某一定值时，反向电流急增，长生反向击穿，此时有一个反响击穿电压，及稳压管的稳定电压。稳压管的作用在于，电流的增量很大时，只引起很小的电压变化，也就说电压基本上是不变的。在电路中稳压管通常是起到稳定直流电压的作用，使电路工作在合适的状态，并限定电路中的工作电流。在低于稳压管击穿电压时和普通的二极管一样具有单向导电性，当反向电压达到稳压二极管的击穿电压时导通。稳压二极管主要作用是稳压。常用在稳压电源中，在电路中总是反向连接，稳压管的正极接电源的负极。 图8是恒流二极管符号。
