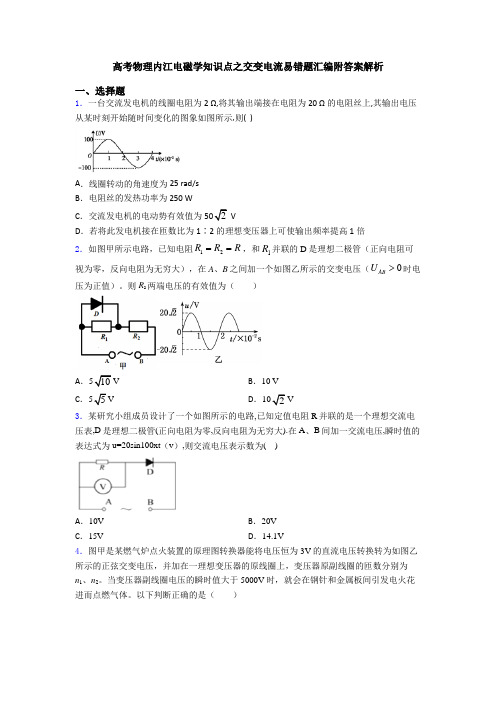

高考物理内江电磁学知识点之交变电流易错题汇编附答案解析一、选择题1．一台交流发电机的线圈电阻为2 Ω,将其输出端接在电阻为20 Ω的电阻丝上,其输出电压从某时刻开始随时间变化的图象如图所示,则( )A ．线圈转动的角速度为25 rad/sB ．电阻丝的发热功率为250 WC ．交流发电机的电动势有效值为502 VD ．若将此发电机接在匝数比为1∶2的理想变压器上可使输出频率提高1倍2．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。
则R 2两端电压的有效值为（ ）A ．510VB ．10 VC ．55VD ．102V3．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V4．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n 1、n 2。
当变压器副线圈电压的瞬时值大于5000V 时，就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是（ ）A．电压表的示数等于3V B．电压表的示数等于10VC．实现点火的条件之一是121500nnD．实现点火的条件是钢针和金属板紧密接触5．如图所示，左右两个电路中，当a、b两端和e、f两端分别接220V的交变电压时，测得c、d两端和g、h两端的电压均为110V．若分别在c、d两端和g、h两端加上110V交变电压，则a、b两端和e、f两端测得的电压将分别是( )A．220V，220V B．220V，110VC．110V，110V D．220V， 0V6．如图所示，理想变压器原线圈a、b两端接正弦交变电压u，u＝2202sin（100πt）V，原、副线圈的匝数比n1∶n2＝10∶1，电压表接在副线圈c、d两端，输电线的等效电阻为R，原来开关S是断开的。

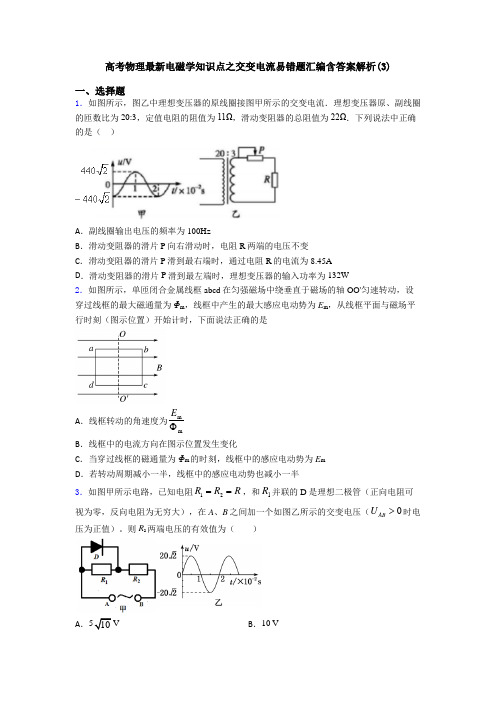

高考物理最新电磁学知识点之交变电流易错题汇编含答案解析(3)一、选择题1．如图所示，图乙中理想变压器的原线圈接图甲所示的交变电流．理想变压器原、副线圈的匝数比为20:3，定值电阻的阻值为11Ω，滑动变阻器的总阻值为22Ω．下列说法中正确的是（）A．副线圈输出电压的频率为100HzB．滑动变阻器的滑片P向右滑动时，电阻R两端的电压不变C．滑动变阻器的滑片P滑到最右端时，通过电阻R的电流为8.45AD．滑动变阻器的滑片P滑到最左端时，理想变压器的输入功率为132W2．如图所示，单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动，设穿过线框的最大磁通量为Φm，线框中产生的最大感应电动势为E m，从线框平面与磁场平行时刻（图示位置）开始计时，下面说法正确的是A．线框转动的角速度为mmEΦB．线框中的电流方向在图示位置发生变化C．当穿过线框的磁通量为Φm的时刻，线框中的感应电动势为E mD．若转动周期减小一半，线框中的感应电动势也减小一半3．如图甲所示电路，已知电阻21R R R==，和1R并联的D是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A、B之间加一个如图乙所示的交变电压（0ABU>时电压为正值）。
则R2两端电压的有效值为（）A．10V B．10 VC ．55VD ．102V4．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈，在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针转到N 点的过程中( )A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高5．教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P 。

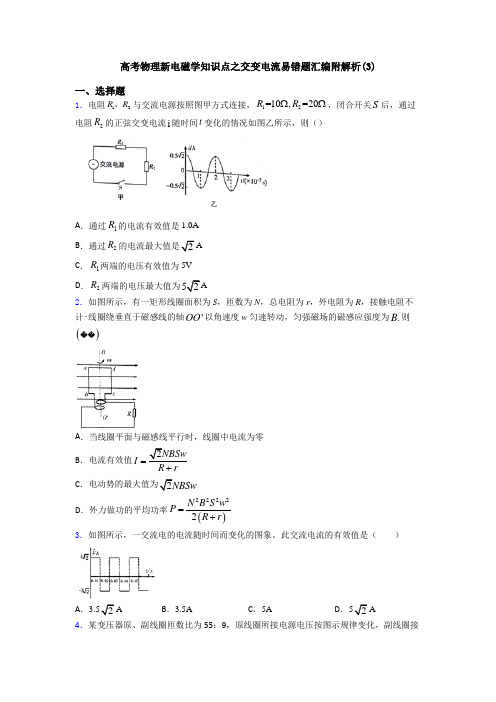

高考物理新电磁学知识点之交变电流易错题汇编附解析(3)一、选择题1．电阻12R R 、与交流电源按照图甲方式连接，12=10,=20R R ΩΩ，闭合开关S 后，通过电阻2R 的正弦交变电流i 随时间t 变化的情况如图乙所示，则（）A ．通过1R 的电流有效值是1.0AB ．通过2R 的电流最大值是2AC ．1R 两端的电压有效值为5VD ．2R 两端的电压最大值为52A2．如图所示，有一矩形线圈面积为S ，匝数为N ，总电阻为r ，外电阻为R ，接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动，匀强磁场的磁感应强度为.B 则()A ．当线圈平面与磁感线平行时，线圈中电流为零B ．电流有效值2NBSwI =C ．电动势的最大值为2NBSwD ．外力做功的平均功率()22222N B S w P R r =+3．如图所示，一交流电的电流随时间而变化的图象。
此交流电流的有效值是（ ）A ．2AB ．3.5AC ．5AD ．2A4．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz5．如图所示，一理想变压器，左右两边接有额定电压均为U 的4盏完全相同的灯泡（额定功率为P ）左端接在一电压恒为U o 的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是（ ）A ．该变压器的原副线圈匝数比为1∶3B ．此时交流电源输出的功率为3PC ．U o =4UD ．如果灯L 2突然烧断，L 1将变亮，而其余2盏将变暗6．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ( )A ．t ＝0.005s 时线圈平面与磁场方向平行B ．t ＝0.010s 时线圈的磁通量变化率最大C ．线圈产生的交变电动势频率为100HzD ．线圈产生的交变电动势有效值为311V7．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）t 时，电压表的示数为0A．副线圈中交变电流的频率为100Hz B．0C．电流表的示数先变小后变大D．电流表的示数先变大后变小8．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。

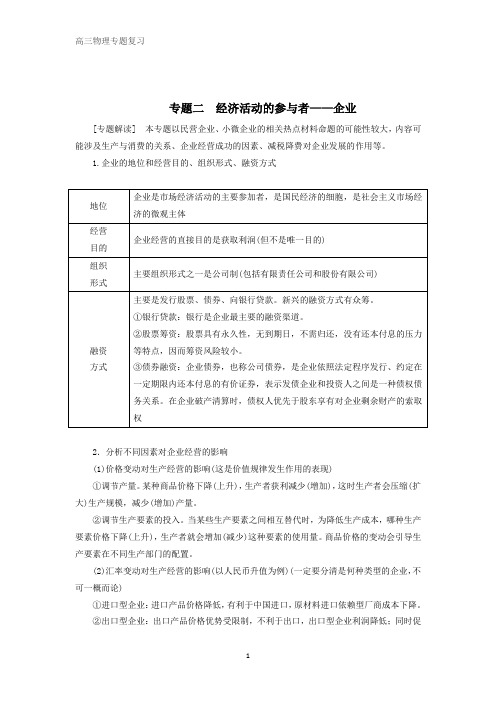

专题二经济活动的参与者——企业[专题解读] 本专题以民营企业、小微企业的相关热点材料命题的可能性较大，内容可能涉及生产与消费的关系、企业经营成功的因素、减税降费对企业发展的作用等。
1.企业的地位和经营目的、组织形式、融资方式2．分析不同因素对企业经营的影响(1)价格变动对生产经营的影响(这是价值规律发生作用的表现)①调节产量。
某种商品价格下降(上升)，生产者获利减少(增加)，这时生产者会压缩(扩大)生产规模，减少(增加)产量。
②调节生产要素的投入。
当某些生产要素之间相互替代时，为降低生产成本，哪种生产要素价格下降(上升)，生产者就会增加(减少)这种要素的使用量。
商品价格的变动会引导生产要素在不同生产部门的配置。
(2)汇率变动对生产经营的影响(以人民币升值为例)(一定要分清是何种类型的企业，不可一概而论)①进口型企业：进口产品价格降低，有利于中国进口，原材料进口依赖型厂商成本下降。
②出口型企业：出口产品价格优势受限制，不利于出口，出口型企业利润降低；同时促使企业增强自主创新能力、加强管理，提高产品的科技含量和附加值。
③对外投资型企业：投资成本降低，有利于进一步扩大对外投资，助力开展全球化经营。
(3)消费对生产的反作用：企业要立足市场消费需求，促进生产创新，实施供给侧结构性改革，优化产品结构，提高产品质量，激发消费需求。
(4)企业发展与收入分配(5)企业发展与市场作用①完善市场准入制度，坚持权利平等、机会平等、规则平等，保证各类企业公平竞争，为企业发展创造公平的市场环境。
②促进以道德为支撑、法律为保障的社会信用制度的建立，构建守信激励和失信惩戒机制，增强企业经营者的诚信观念和法律意识，促进企业健康发展。
(6)企业发展与宏观调控①国家可以通过减税降费等政策措施，支持非公有制经济发展。
②要加快完善产权保护制度，依法保障各种所有制经济组织和公民财产权，激励人们创业、创新、创富，激发和保护企业家精神，使企业家安心经营、放心投资。

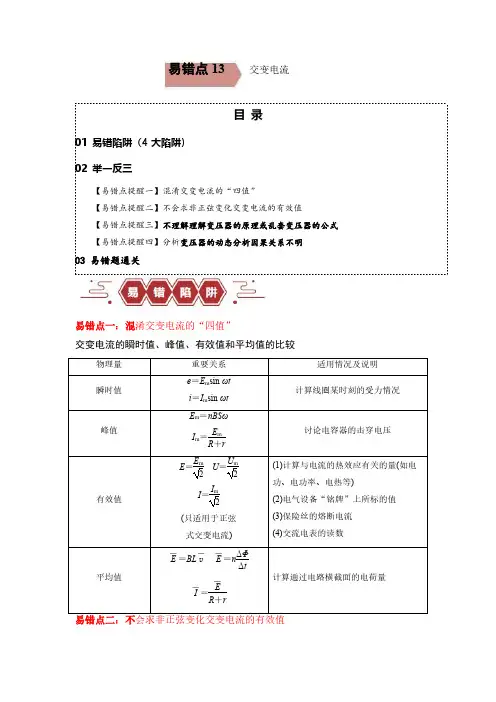

易错点13交变电流目录01易错陷阱（4大陷阱）02举一反三【易错点提醒一】混淆交变电流的“四值”【易错点提醒二】不会求非正弦变化交变电流的有效值【易错点提醒三】不理解理解变压器的原理或乱套变压器的公式【易错点提醒四】分析变压器的动态分析因果关系不明03易错题通关易错点一：混淆交变电流的“四值”交变电流的瞬时值、峰值、有效值和平均值的比较物理量重要关系适用情况及说明瞬时值e ＝E m sin ωt i ＝I m sin ωt 计算线圈某时刻的受力情况峰值E m ＝nBSωI m ＝E mR ＋r 讨论电容器的击穿电压有效值E ＝E m 2U ＝U m 2I ＝I m 2(只适用于正弦式交变电流)(1)计算与电流的热效应有关的量(如电功、电功率、电热等)(2)电气设备“铭牌”上所标的值(3)保险丝的熔断电流(4)交流电表的读数平均值E －＝BL v－E －＝nΔΦΔtI －＝E －R ＋r计算通过电路横截面的电荷量易错点二：不会求非正弦变化交变电流的有效值交变电流有效值的求解方法1．公式法利用E ＝E m 2、U ＝U m 2、I ＝I m2计算，只适用于正(余)弦式交变电流。
2．有效值的定义计算法(非正弦式电流)计算时要抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”，列式求解，注意时间至少取一个周期或为周期的整数倍。
3．能量关系法当有电能和其他形式的能转化时，可利用能的转化和守恒定律来求有效值。
易错点三：不理解理解变压器的原理或乱套变压器的公式1.理想变压器的原理理想变压器的原理是电磁感应里的理解互感现象，是因原线圈的磁通量变化穿过副线圈，副线圈又反过来影响原线圈，且穿过原副线圈磁通量和磁通量变化时刻都是相同的．可表示为：2.理想变压器基本规律（1）理想变压器的基本特点①无漏磁，故原、副线圈中的Φ、ΔΦΔt 相同．②线圈无电阻，因此无电压降，U ＝E ＝nΔΦΔt.③根据U n ＝ΔΦΔt 得，套在同一铁芯上的线圈，无论是原线圈，还是副线圈，该比例都成立，则有U 1n 1＝U 2n 2＝U 3n 3＝…（2）理想变压器的基本关系功率关系原线圈的输入功率等于副线圈的输出功率，即P 入＝P 出电压关系原、副线圈的电压比等于匝数比，即U 1U 2＝n 1n 2，与副线圈的个数无关电流关系①只有一个副线圈时：I 1I 2＝n 2n 1②有多个副线圈时：由P 入＝P 出得U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n 或I 1n 1＝I 2n 2＋I3n3＋…＋I n n n .频率关系f 1＝f 2，变压器不改变交流电的频率易错点四：分析变压器的动态分析因果关系不明确1.常见的理想变压器的动态分析一般分匝数比不变和负载电阻不变两种情况．原、副线圈的匝数比不变，分析各物理量随负载电阻的变化而变化的情况，进行动态分析的顺序是R →I 2→P 2→P 1→I 1。

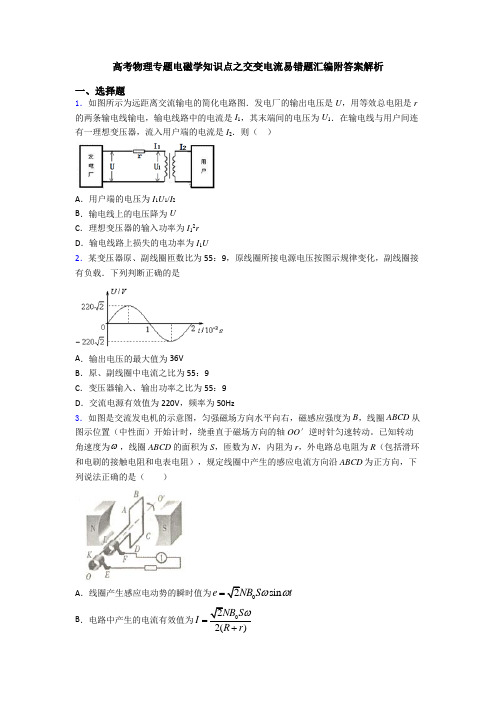

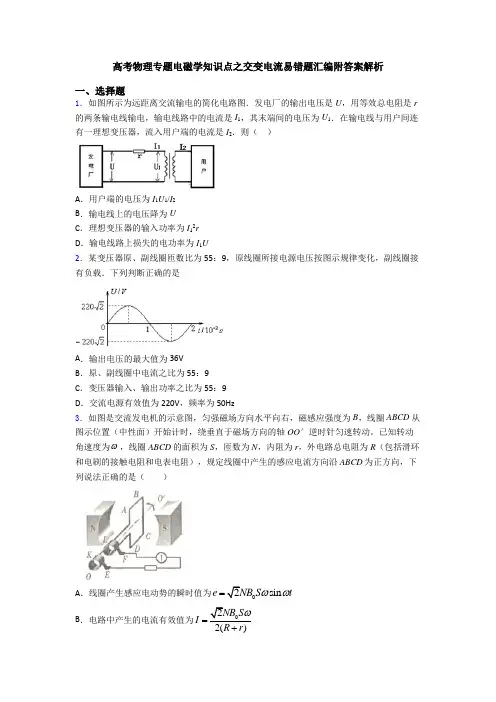

高考物理专题电磁学知识点之交变电流易错题汇编附答案解析一、选择题1．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流是I 2．则（ ）A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U2．某变压器原、副线圈匝数比为55：9，原线圈所接电源电压按图示规律变化，副线圈接有负载．下列判断正确的是A ．输出电压的最大值为36VB ．原、副线圈中电流之比为55：9C ．变压器输入、输出功率之比为55：9D ．交流电源有效值为220V ，频率为50Hz3．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B ，线圈ABCD 从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO ′逆时针匀速转动。
已知转动角速度为ω，线圈ABCD 的面积为S ，匝数为N ，内阻为r ，外电路总电阻为R （包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD 为正方向，下列说法正确的是（ ）A ．线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B ．电路中产生的电流有效值为022()NB S I R r ω=+C ．外电路的电压峰值为02m NB S RU R rω=+D ．1秒内线圈中电流方向改变2ωπ次 4．教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P 。
若发电机线圈的转速变为原来的12，则（ ）A ．R 消耗的功率变为12P B ．电压表V 的读数变为12U C ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变5．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小6．如图，一理想变压器原副线圈的匝数比为1：2；副线圈电路中接有灯泡，灯泡的额定电压为220V ，额定功率为22W ；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则A ．U=110V ，I=0.2AB ．U=110V ，I=0.05AC ．2V ，I=0.2AD ．2V ，2A7．两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动，线圈中产生的感应电动势e 随时间t的变化关系分别如图中甲、乙所示，则下列说法正确的是（）A．两交变电流的频率之比f甲：f乙=1：2B．两交变电流的电动势有效值之比E甲：E乙=3：1C．t=1s时，两线圈中的磁通量的变化率均为零D．t=1s时，两线圈均处在与中性面垂直的位置上8．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器．如下所示的四个图中，能正确反映其工作原理的是（）A．B．C．D．9．如图甲所示，理想变压器原、副线圈的匝数比为5：1，原线圈输入如图乙所示的交变电压。

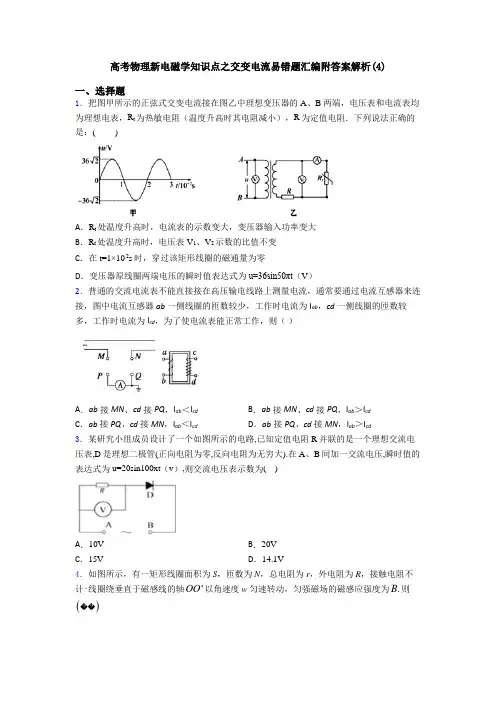

高考物理新电磁学知识点之交变电流易错题汇编附答案解析(4)一、选择题1．把图甲所示的正弦式交变电流接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，R t为热敏电阻（温度升高时其电阻减小），R为定值电阻．下列说法正确的是：()A．R t处温度升高时，电流表的示数变大，变压器输入功率变大B．R t处温度升高时，电压表V1、V2示数的比值不变C．在t=1×10﹣2s时，穿过该矩形线圈的磁通量为零D．变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt（v）,则交流电压表示数为( )A．10V B．20VC．15V D．14.1V4．如图所示，有一矩形线圈面积为S，匝数为N，总电阻为r，外电阻为R，接触电阻不计.线圈绕垂直于磁感线的轴'OO以角速度w匀速转动，匀强磁场的磁感应强度为.B则()A ．当线圈平面与磁感线平行时，线圈中电流为零B ．电流有效值2NBSwI R r=+C ．电动势的最大值为2NBSwD ．外力做功的平均功率()22222N B S w P R r =+5．采用220 kV 高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（ ） A ．55 kVB ．110 kVC ．440 kVD ．880 kV6．如图所示，一交流电的电流随时间而变化的图象。

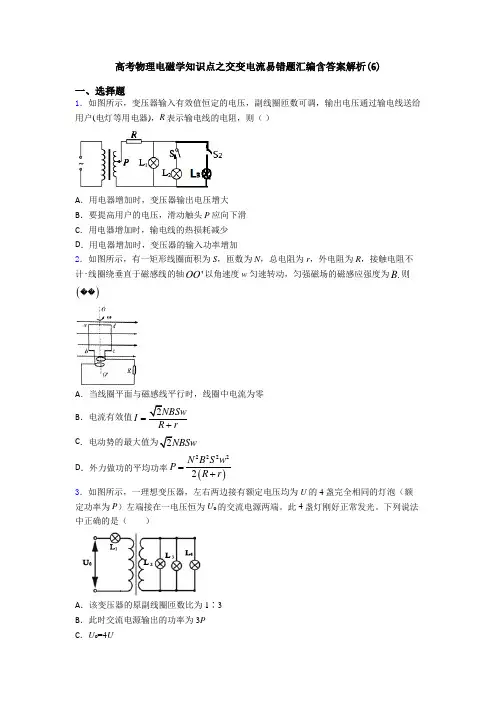

高考物理电磁学知识点之交变电流易错题汇编含答案解析(6)一、选择题1．如图所示，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线送给用户(电灯等用电器)，R 表示输电线的电阻，则（ ）A ．用电器增加时，变压器输出电压增大B ．要提高用户的电压，滑动触头P 应向下滑C ．用电器增加时，输电线的热损耗减少D ．用电器增加时，变压器的输入功率增加2．如图所示，有一矩形线圈面积为S ，匝数为N ，总电阻为r ，外电阻为R ，接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动，匀强磁场的磁感应强度为.B 则()A ．当线圈平面与磁感线平行时，线圈中电流为零B ．电流有效值2NBSwI =C ．电动势的最大值为2NBSwD ．外力做功的平均功率()22222N B S w P R r =+3．如图所示，一理想变压器，左右两边接有额定电压均为U 的4盏完全相同的灯泡（额定功率为P ）左端接在一电压恒为U o 的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是（ ）A ．该变压器的原副线圈匝数比为1∶3B ．此时交流电源输出的功率为3PC ．U o =4UD．如果灯L2突然烧断，L1将变亮，而其余2盏将变暗4．教学用发电机能够产生正弦式交变电流。
利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。
若发电机线圈的转速变为原来的12，则（）A．R消耗的功率变为12P B．电压表V的读数变为12UC．电流表A的读数变为2I D．通过R的交变电流频率不变5．一含有理想变压器的电路如图所示，图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω，A为理想交流电流表，U为正弦交流电压源，输出电压R的有效值恒定当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。
该变图压器原、副线圈匝数的比值为（）A．2B．3C．4D．56．有一种自行车，它有能向自行车车头灯泡供电的小型发电机，其原理示意图如图甲所示，图中N，S是一对固定的磁极，磁极间有一固定的绝缘轴上的矩形线圈，转轴的一端有一个与自行车后轮边缘结束的摩擦轮．如图乙所示，当车轮转动时，因摩擦而带动摩擦轮转动，从而使线圈在磁场中转动而产生电流给车头灯泡供电．关于此装置，下列说法正确的是（）A．自行车匀速行驶时线圈中产生的是直流电B．小灯泡亮度与自行车的行驶速度无关C．知道摩擦轮与后轮的半径，就可以知道后轮转一周的时间里摩擦轮转动的圈数D．线圈匝数越多，穿过线圈的磁通量的变化率越大7．如图甲所示为一理想变压器，原、副线圈匝数比为22∶1，两个标有“10 V,5 W”的小灯泡并联在副线圈的两端．原线圈与正弦交变电源连接，输入电压u如图乙所示，原线圈电路中电压表和电流表(可视为理想电表)。

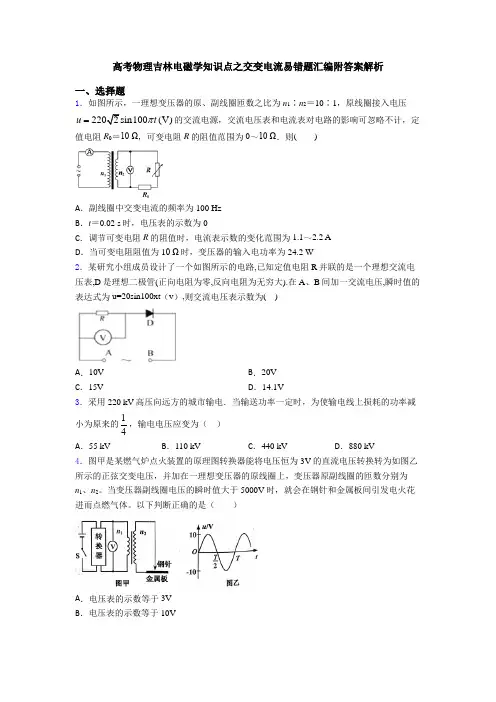

高考物理吉林电磁学知识点之交变电流易错题汇编附答案解析一、选择题1．如图所示，一理想变压器的原、副线圈匝数之比为n1∶n2＝10∶1，原线圈接入电压2202sin100(V)u tπ=的交流电源，交流电压表和电流表对电路的影响可忽略不计，定值电阻R0＝10 Ω，可变电阻R的阻值范围为0～10 Ω．则()A．副线圈中交变电流的频率为100 HzB．t＝0.02 s时，电压表的示数为0C．调节可变电阻R的阻值时，电流表示数的变化范围为1.1～2.2 AD．当可变电阻阻值为10 Ω时，变压器的输入电功率为24.2 W2．某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt（v）,则交流电压表示数为( )A．10V B．20VC．15V D．14.1V3．采用220 kV高压向远方的城市输电．当输送功率一定时，为使输电线上损耗的功率减小为原来的14，输电电压应变为（）A．55 kV B．110 kV C．440 kV D．880 kV4．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是（）A．电压表的示数等于3VB．电压表的示数等于10VC．实现点火的条件之一是121500 nn<D．实现点火的条件是钢针和金属板紧密接触5．如图所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R 0表示输电线的电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B ．发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高6．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器．如下所示的四个图中，能正确反映其工作原理的是（）A．B．C．D．7．把图甲所示的正弦式交变电流接在图乙中理想变压器的A、B两端，电压表和电流表均为理想电表，R t为热敏电阻（温度升高时其电阻减小），R为定值电阻．下列说法正确的是：()A．R t处温度升高时，电流表的示数变大，变压器输入功率变大B．R t处温度升高时，电压表V1、V2示数的比值不变C．在t=1×10﹣2s时，穿过该矩形线圈的磁通量为零D．变压器原线圈两端电压的瞬时值表达式为u=36sin50πt（V）8．如图所示，理想变压器原、副线圈的匝数比为12:10:1n n=，a、b两点间的电压为2u=sin100Vπt（），R为可变电阻，P为额定电流1A、用铅锑合金制成的保险丝．为使保险丝中的电流不超过1A，可变电阻R连入电路的最小阻值是（）A ．2.2ΩB ．2.22ΩC ．22ΩD ．222Ω9．矩形线框与理想电流表、理想变压器、灯泡连接电路如图甲所示．灯泡标有“36 V 40 W ”的字样且阻值可以视作不变，变压器原、副线圈的匝数之比为2∶1，线框产生的电动势随时间变化的规律如图乙所示．则下列说法正确的是( )A ．图乙电动势的瞬时值表达式为e ＝36 sin (πt)VB ．变压器副线圈中的电流方向每秒改变50次C ．灯泡L 恰好正常发光D ．理想变压器输入功率为20 W10．如图所示,交流电流表A 1、A 2、A 3分别与电容器C ．线圈L 和电阻R 串联后接在同一个交流电源上,供电电压瞬时值为U 1=U m sinω1t,三个电流表读数相同．现换另一个电源供电,供电电压瞬时值为U 2=U m sinω2t,ω2=2ω1.改换电源后,三个电流表的读数将( )A ．A 1将减小,A 2将增大,A 3将不变B ．A 1将增大,A 2将减小,A 3将不变C ．A 1将不变,A 2将减小,A 3将增大D ．A 1将减小,A 2将减小,A 3将不变11．如图所示为远距离交流输电的简化电路图．发电厂的输出电压是U ，用等效总电阻是r 的两条输电线输电，输电线路中的电流是I 1，其末端间的电压为U 1．在输电线与用户间连有一理想变压器，流入用户端的电流是I 2．则（ ）A ．用户端的电压为I 1U 1/I 2B ．输电线上的电压降为UC ．理想变压器的输入功率为I 12rD ．输电线路上损失的电功率为I 1U12．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。

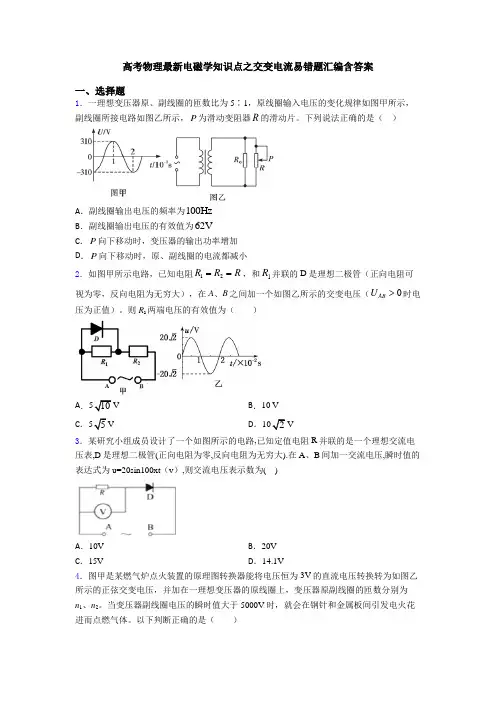

高考物理最新电磁学知识点之交变电流易错题汇编含答案一、选择题1．一理想变压器原、副线圈的匝数比为5∶1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P 为滑动变阻器R 的滑动片。
下列说法正确的是（ ）A ．副线圈输出电压的频率为100HzB ．副线圈输出电压的有效值为62VC ．P 向下移动时，变压器的输出功率增加D ．P 向下移动时，原、副线圈的电流都减小2．如图甲所示电路，已知电阻21R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（0AB U >时电压为正值）。
则R 2两端电压的有效值为（ ）A ．510VB ．10 VC ．55VD ．102V3．某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt （v ）,则交流电压表示数为( )A ．10VB ．20VC ．15VD ．14.1V4．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V 的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n 1、n 2。
当变压器副线圈电压的瞬时值大于5000V 时，就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是（ ）A．电压表的示数等于3V B．电压表的示数等于10VC．实现点火的条件之一是121500nn<D．实现点火的条件是钢针和金属板紧密接触5．如图所示，一理想变压器，左右两边接有额定电压均为U的4盏完全相同的灯泡（额定功率为P）左端接在一电压恒为U o的交流电源两端。
