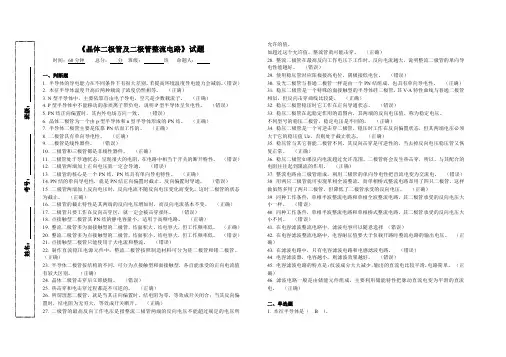

2018年技能高考电气类《晶体二极管及二极管整流电路》试题含答案

《晶体二极管及二极管整流电路》试题时间：60分钟总分：分班级：班命题人：一、判断题1. 半导体的导电能力在不同条件下有很大差别，若提高环境温度导电能力会减弱。

（错误）2. 本征半导体温度升高后两种载流子浓度仍然相等。

（正确）3. N型半导体中，主要依靠自由电子导电，空穴是少数载流子。

（正确）4. P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错误）5. PN结正向偏置时，其内外电场方向一致。

（错误）6. 晶体二极管为一个由p型半导体和n型半导体形成的PN结。

（正确）7. 半导体二极管主要是依靠PN结而工作的。

（正确）8. 二极管具有单向导电性。

（正确）9. 二极管是线性器件。

（错误）10. 二极管和三极管都是非线性器件。

（正确）11. 二极管处于导通状态，呈现很大的电阻，在电路中相当于开关的断开特性。

（错误）12. 二极管两端加上正向电压就一定会导通。

（错误）13. 二极管的核心是一个PN结，PN结具有单向导电特性。

（正确）14. PN结的单向导电性，就是PN结正向偏置时截止，反向偏置时导通。

（错误）15. 二极管两端加上反向电压时，反向电流不随反向电压变化而变化，这时二极管的状态为截止。

（正确）16. 二极管的截止特性是其两端的反向电压增加时，而反向电流基本不变。

（正确）17. 二极管只要工作在反向击穿区，就一定会被击穿损坏。

（错误）18. 点接触型二极管其PN结的静电容量小，适用于高频电路。

（正确）19. 整流二极管多为面接触型的二极管，结面积大、结电容大，但工作频率低。

（正确）20. 整流二极管多为点接触型的二极管，结面积小、结电容大，但工作频率低。

（错误）21. 点接触型二极管只能使用于大电流和整流。

（错误）22. 制作直流稳压电源元件中，整流二极管按照制造材料可分为硅二极管和锗二极管。

（正确）23. 半导体二极管按结构的不同，可分为点接触型和面接触型，各自能承受的正向电流值有较大区别。

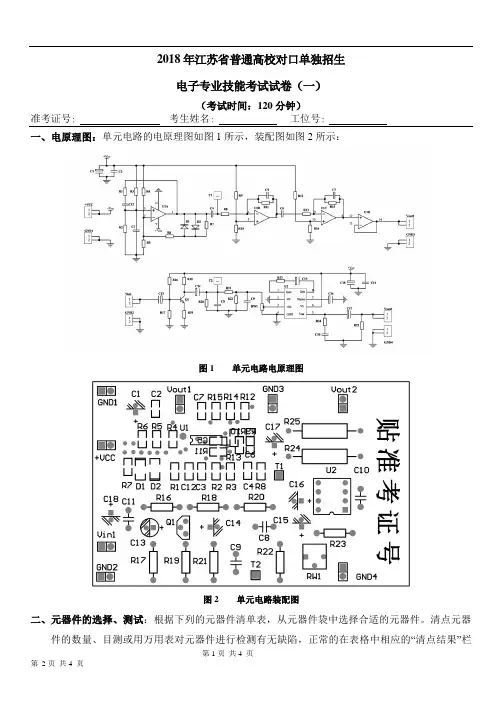

2018年江苏省普通高校对口单独招生电子专业技能考试试卷（一）（考试时间：120分钟）准考证号：考生姓名：工位号：一、电原理图：单元电路的电原理图如图1所示，装配图如图2所示：图1 单元电路电原理图图2 单元电路装配图二、元器件的选择、测试：根据下列的元器件清单表，从元器件袋中选择合适的元器件。

清点元器件的数量、目测或用万用表对元器件进行检测有无缺陷，正常的在表格中相应的“清点结果”栏填上“√”。

目测配发的印制电路板有无缺陷。

（15分）表1 元器件清单（元器件清点10分）表2元器件识别、检测（5分，每条目1分）三、测量仪器检验：对工位上提供的测量仪器进行检验，并填写下表（10分）。

四、焊接装配：根据电路原理图和装配图进行焊接装配。

要求不漏装、错装，不损坏元器件，无虚焊，漏焊和搭锡，元器件排列整齐并符合工艺要求。

（50分）注意：单元电路中的集成电路U2须装配在插座IC8上。

五、通电试验：装接完毕，检查无误后，加电前向监考老师举手示意，经监考老师检查同意后，方可对单元电路进行通电测试，如有故障应自行排除。

（10分）六、测试1——单元电路部分（5分，每空1分）首先要求将稳压电源的输出电压调整为：+5.0V（±0.2V），接入单元电路：1、三极管Q1的基极电位是 1.1 V, 三极管Q1的U CE是 2.5 V 。

2、电路中U1（LM324）第5脚的电位是 2.5 V。

3、测量C11的两端电压为 5 V，电容C2的作用是滤波电容。

七、测试2——单元电路部分（50分，每空2分）本电路由RC振荡电路和功放电路组成，再次检查确认稳压电源输出：+5.0V（±0.2V），接入单元电路且工作正常后，按照下列步骤对电路进行测试：1、将RC振荡电路T1点的相关波形和参数填入下表中。

（注意参数需标注单位）信号波形（2分）信号波形的最高电位（2分）信号波形的频率（2分）3.2V 320HZ示波器X轴量程档位（2分）示波器Y轴量程档位（2分）1MS/DIV 1V/DIV2、通过示波器判断U1B组成电路的作用是低通滤波，U1B组成电路的输出信号是交流（交流/直流）信号，单元电路中D1的作用是，U1B组成电路输出信号的峰峰值为1V ，U1D组成电路的增益（放大倍数，下同）100% 。

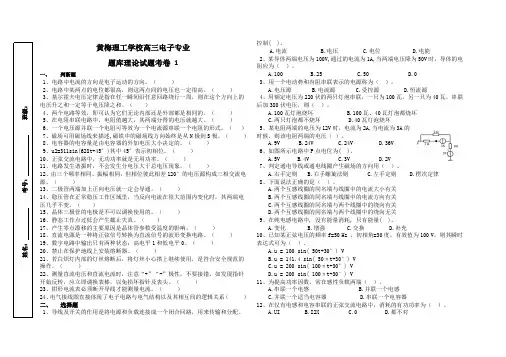

黄梅理工学校高三电子专业题库理论试题考卷 1一、判断题1、电路中电流的方向是电子运动的方向。

（ ）2、电路中某两点的电位都很高，则这两点间的电压也一定很高。

（ ）3、基尔霍夫电压定律是指在任一瞬间沿任意回路绕行一周，则在这个方向上的电压升之和一定等于电压降之和。

（ ）4、两个电路等效，即可认为它们无论内部还是外部都是相同的。

（ ）5、在电阻串联电路中，电阻值越大，其两端分得的电压就越大。

（ ）6、一个电压源并联一个电阻可等效为一个电流源串联一个电阻的形式。

（ ）7、磁场可用磁场线来描述,磁铁中的磁场线方向始终是从N 极到S 极。

（ ）8、电容器的电容量是由电容器的外加电压大小决定的。

（ ）9、u2=311sin(628t+45°)其中45°表示初相位。

（ ） 10、正弦交流电路中，无功功率就是无用功率。

（ ）11、电路发生谐振时，不会发生分电压大于总电压现象。

（ ）12、由三个频率相同、振幅相同，但相位彼此相差120°的电压源构成三相交流电源。

（ ）13、二极管两端加上正向电压就一定会导通。

（ ）14、稳压管在正常稳压工作区域里，当反向电流在很大范围内变化时，其两端电压几乎不变。

（ ）15、晶体三极管的电极是不可以调换使用的。

（ ） 16、静态工作点过低会产生截止失真。

（ ）17、产生零点漂移的主要原因是晶体管参数受温度的影响。

（ ）18、直流电源是一种将正弦信号转换为直流信号的波形变换电路。

（ ） 19、数字电路中输出只有两种状态：高电平1和低电平0。

（ ） 20、禁止在保护地线上安装熔断器。

（ ）21、若白炽灯内部的灯丝熔断后，将灯丝小心搭上继续使用，是符合安全规范的操作。

（ ）22、测量直流电压和直流电流时，注意“+”“-”极性，不要接错。

如发现指针开始反转，应立即调换表棒，以免损坏指针及表头。

（ ） 23、钳形电流表必须断开导线才能测量电流。

（ ） 24、电气接线图直接体现了电子电路与电气结构以及其相互间的逻辑关系（ ） 二、 选择题1、导线及开关的作用是将电源和负载连接成一个闭合回路，用来传输和分配、控制( )。

《晶体三极管和单级低频小信号放大器》试题时间：60分钟总分：分班级：班命题人：一、判断题1.晶体三极管按材料分有两种：锗管和硅管。

（正确）2.晶体三极管按结构分:NPN、PNP。

（正确）3.晶体三极管有NPN和PNP两种结构形式，但使用最多的是锗NPN和硅PNP两种三极管。

（错误）4.晶体三极管功率分：小功率管、中功率管、大功率管。

（正确）5.晶体三极管三条引线分别称为发射极e、基极b和集电极c。

（正确）6.晶体三极管的管脚分别是发射极、门极、集电极。

（错误）7.在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄。

（正确）8.晶体三极管是线性器件，可用作开关或者放大器件。

（错误）9.晶体管由两个PN结组成，所以可以用两个二极管反向连接起来充当晶体管使用。

（错误）10.晶体三极管的发射结和集电结是同类型的PN结，所以三极管在作放大管使用时，射极和集电极可相互调换使用。

（错误）11.通常的BJT在集电极和发射极互换使用时，仍有较大的电流放大作用。

（错误）12.三极管有三个工作区，分别是饱和区、放大区、截止区。

（正确）13.三极管是构成放大器的核心，模拟电路中，若要信号不失真，三极管应该工作在放大区。

（正确）14.模拟电路中，三极管用作开关器件。

（错误）15.晶体三极管是非线性器件。

（正确）16.晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

（正确）17.无论在任何情况下，三极管都具有电流放大能力。

（错误）18.三极管是构成放大器的核心，三极管器件具有电压放大作用。

（错误）19.当三极管发射结、集电结都反向偏置时具有放大作用。

（错误）20.当三极管发射结、集电结都正向偏置时具有放大作用。

（错误）21.放大电路中，硅三极管发射结工作电压是0.3V。

（错误）22.放大电路中，硅三极管发射结工作电压是0.7V。

（正确）23.放大电路中，锗三极管发射结工作电压是0.3V。

2018电气试题及答案一、单项选择题（每题2分，共20分）1. 电气工程中，电流的单位是什么？A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 以下哪个是直流电的特点？A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压方向不变答案：A3. 欧姆定律的公式是什么？A. V = IRB. P = IVC. P = I²RD. V = P/I答案：A4. 在三相交流电中，线电压与相电压的关系是什么？A. 线电压是相电压的√3倍B. 线电压是相电压的2倍C. 相电压是线电压的√3倍D. 相电压是线电压的2倍答案：A5. 电容器的单位是什么？A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 以下哪个设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B7. 变压器的工作原理是什么？A. 电磁感应B. 电磁转换C. 电磁放大D. 电磁振荡答案：A8. 以下哪个不是电气安全的基本措施？A. 接地B. 绝缘C. 过载保护D. 短路保护答案：D9. 电气设备中，断路器的作用是什么？A. 测量电流B. 测量电压C. 切断电流D. 测量功率答案：C10. 以下哪个是电磁波的传播方式？A. 直线传播B. 反射C. 折射D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电磁波的特性？A. 传播速度恒定B. 传播速度可变C. 可穿透某些物质D. 可被某些物质吸收答案：ACD2. 电气设备中，以下哪些是常见的保护装置？A. 熔断器B. 继电器C. 断路器D. 接触器答案：ABC3. 以下哪些是电磁场的基本特性？A. 有能量B. 有质量C. 有动量D. 有方向答案：ACD4. 以下哪些是直流电路的基本组成？A. 电源B. 负载C. 导线D. 电阻器答案：ABC5. 以下哪些是电磁波的应用？A. 无线电通信B. 雷达C. 微波炉D. 光纤通信答案：ABCD三、填空题（每题2分，共20分）1. 电流的国际单位是______。

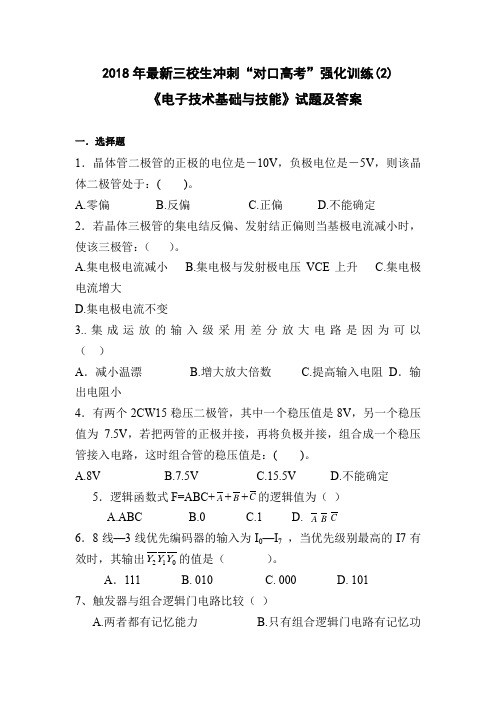

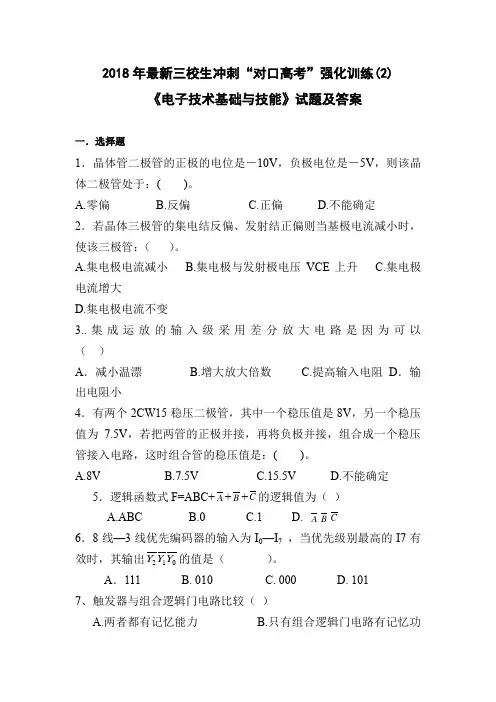

2018年最新三校生冲刺“对口高考”强化训练(2)《电子技术基础与技能》试题及答案一．选择题1．晶体管二极管的正极的电位是－10V ，负极电位是－5V ，则该晶体二极管处于：( )。

A.零偏B.反偏C.正偏D.不能确定 2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：（ ）。

A.集电极电流减小B.集电极与发射极电压VCE 上升C.集电极电流增大D.集电极电流不变3..集成运放的输入级采用差分放大电路是因为可以 （ ）A ．减小温漂 B.增大放大倍数 C.提高输入电阻 D ．输出电阻小4．有两个2CW15稳压二极管，其中一个稳压值是8V ，另一个稳压值为7.5V ，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是：( )。

A.8VB.7.5VC.15.5VD.不能确定 5．逻辑函数式F=ABC+A +B +C 的逻辑值为（ ） A.ABC B.0 C.1 D. A B C6．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I7有效时，其输出012Y Y Y 的值是（ ）。

A ．111 B. 010 C. 000 D. 101 7、触发器与组合逻辑门电路比较（ ）A.两者都有记忆能力B.只有组合逻辑门电路有记忆功能 C.只有触发器有记忆功能 D.两者都无记忆能力8. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（ ）。

A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000 C.1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111 9．某计数器的状态转换图如下， 其计数的容量为( )A ． 八 B. 五 C. 四 D. 三10. 施密特触发器是双稳态电路，从第一稳态转到第二稳态，而后再由第二稳态翻回到每一稳态，两次所需的触发电平是（ ）。

2018年电工电子技术专业考试试题及参考答案一、单项选择题1.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

A.V t )30sin(2220-ω...B .V t )30sin(2380-ωC.V t )120sin(2380+ω..D.30)t ω+2.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是(.B.)。

A.Φ1 >Φ2...B.Φ1<Φ2...C.Φ1=Φ23.理想二极管的反向电阻为（ B ）。

A.零B.无穷大C.约几百千欧D.以上都不对4.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。

A.电感电压...B.电容电压...C.电容电流.D.无正确答案5.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D.）。

A.减少负载的工作电流...B.减少负载的有功功率C.减少负载的无功功率...D.减少线路的功率损耗6.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原.副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL′＝R0时，则RL等于（ B.）A. 0.8Ω..B .8Ω.. C. 80Ω.. D. 800Ω7.3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（.D.）。

A.10V.B.6mV..C.1.5V.D.6V8.有一额定值为5W 500Ω的线绕电阻，其额定电流为（.D.）。

A.2500..B.100..C.1..D.0.19.一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。

A.125..B.250..C.500..D.100010. 稳压管起稳压作用，是利用它的（ D ）。

2O18年电工考试题及答案一、单项选择题（每题2分，共10题）1. 电流通过导体时，导体两端的电压与电流的比值称为（）。

A. 电阻B. 电流C. 电压D. 功率答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 无关B. 成正比C. 成反比D. 正比于频率的平方答案：C3. 以下哪种材料是半导体材料（）。

A. 铜B. 铁C. 硅D. 银答案：C4. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相等B. 1:1C. √3倍D. 2倍5. 电路中，电容器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 西门子答案：B6. 电路中，电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 西门子答案：B7. 在三相电路中，功率因数的定义是（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A8. 根据欧姆定律，电阻R等于（）。

A. 电压U除以电流IB. 电流I除以电压UC. 电压U乘以电流ID. 电压U与电流I的平方答案：A9. 电路中，电能的单位是（）。

B. 焦耳C. 伏特D. 安培答案：B10. 电路中，电功率的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：B二、多项选择题（每题3分，共5题）1. 以下哪些是三相电路的特点（）。

A. 三根相线B. 三根零线C. 星形连接D. 角形连接答案：ACD2. 电路中，以下哪些元件是纯电阻元件（）。

A. 电感器B. 电容器C. 电阻器D. 半导体器件答案：C3. 以下哪些因素会影响电路的功率因数（）。

A. 电路的负载类型B. 电路的连接方式C. 电路的频率D. 电路的电压答案：A4. 电路中，以下哪些是安全用电的基本要求（）。

A. 不使用破损的电线B. 不在潮湿环境中使用电器C. 不私自改装电器D. 定期检查电器设备答案：ABCD5. 电路中，以下哪些是电容器的特性（）。

《集成运算放大器》试题时间：60分钟总分：分班级：班命题人：一、判断题1. 按反馈的信号极性分类，反馈可分为正反馈和负反馈。

（正确）2. 负反馈使输出起到与输入相反的作用，使系统输出与系统目标的误差增大，使系统振荡。

（错误）3. 若反馈信号与输入信号极性相同或变化方向同相，则两种信号混合的结果将使放大器的净输入信号大于输出信号，这种反馈叫正反馈。

正反馈主要用于信号产生电路。

（正确）《4. 正反馈使输出起到与输入相似的作用，使系统偏差不断增大，使系统振荡，可以放大控制作用。

（正确）5. 反馈信号与输入信号极性相反或变化方向相反，则叠加的结果将使净输入信号减弱，这种反馈叫负反馈。

（正确）6. 放大电路通常采用负反馈技术。

（正确）7. 负反馈的取样一般采用电流取样或电压取样。

（正确）8. 反馈按取样方式的不同，分为电阻反馈和电流反馈。

（错误）9. 负反馈有其独特的优点，在实际放大器中得到了广泛的应用，它改变了放大器的性能。

采用负反馈使得放大器的闭环增益趋于稳定。

（正确）10. 正反馈使得放大器的闭环增益趋于稳定。

（错误）11. 线性运算电路中一般均引入负反馈。

（正确）12. 在运算电路中，同相输入端和反相输入端均为“虚地”。

（错误）^13. 使净输入量减小的反馈是负反馈，否则为正反馈。

（正确）14. 集成运放处于开环状态，这时集成运放工作在非线性区。

（正确）15. 运算电路中一般引入正反馈。

（错误）16. 集成运放只能够放大直流信号，不能放大交流信号。

（错误）17. 集成运放在实际运用中一般要引入深度负反馈。

（正确）18. 集成运算放大电路是一种阻容耦合的多级放大电路。

（错误）19. 集成运放的“虚断”是指运放的同相输入端和反相输入端的电流趋于零，好像断路一样，但却不是真正的断路。

（正确）20. 若放大电路的放大倍数为负值，则引入的反馈一定是负反馈。

（错误）21. 电压负反馈稳定输出电压，电流负反馈稳定输出电流。

《晶体二极管及二极管整流电路》试题时间：60分钟总分：分班级：班命题人：一、判断题1.半导体的导电能力在不同条件下有很大差别，若提高环境温度导电能力会减弱。

（错误）2.本征半导体温度升高后两种载流子浓度仍然相等。

（正确）3.N型半导体中，主要依靠自由电子导电，空穴是少数载流子。

（正确）4.P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错误）5.PN结正向偏置时，其内外电场方向一致。

（错误）6.晶体二极管为一个由p型半导体和n型半导体形成的PN结。

（正确）7.半导体二极管主要是依靠PN结而工作的。

（正确）8.二极管具有单向导电性。

（正确）9.二极管是线性器件。

（错误）10.二极管和三极管都是非线性器件。

（正确）11.二极管处于导通状态，呈现很大的电阻，在电路中相当于开关的断开特性。

（错误）12.二极管两端加上正向电压就一定会导通。

（错误）13.二极管的核心是一个PN结，PN结具有单向导电特性。

（正确）14.PN结的单向导电性，就是PN结正向偏置时截止，反向偏置时导通。

（错误）15.二极管两端加上反向电压时，反向电流不随反向电压变化而变化，这时二极管的状态为截止。

（正确）16.二极管的截止特性是其两端的反向电压增加时，而反向电流基本不变。

（正确）17.二极管只要工作在反向击穿区，就一定会被击穿损坏。

（错误）18.点接触型二极管其PN结的静电容量小，适用于高频电路。

（正确）19.整流二极管多为面接触型的二极管，结面积大、结电容大，但工作频率低。

（正确）20.整流二极管多为点接触型的二极管，结面积小、结电容大，但工作频率低。

（错误）21.点接触型二极管只能使用于大电流和整流。

（错误）22.制作直流稳压电源元件中，整流二极管按照制造材料可分为硅二极管和锗二极管。

（正确）23.半导体二极管按结构的不同，可分为点接触型和面接触型，各自能承受的正向电流值有较大区别。

（正确）24.晶体二极管击穿后立即烧毁。
