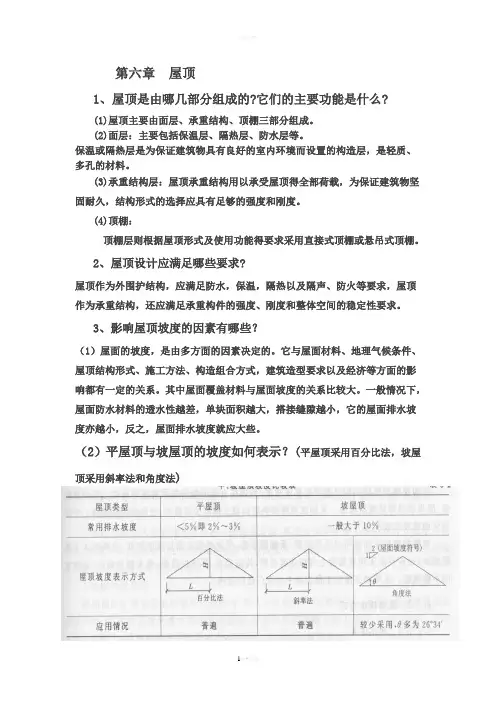

第六章屋顶1、屋顶是由哪几部分组成的?它们的主要功能是什么?(1)屋顶主要由面层、承重结构、顶棚三部分组成。
(2)面层：主要包括保温层、隔热层、防水层等。
保温或隔热层是为保证建筑物具有良好的室内环境而设置的构造层，是轻质、多孔的材料。
(3)承重结构层：屋顶承重结构用以承受屋顶得全部荷载，为保证建筑物坚固耐久，结构形式的选择应具有足够的强度和刚度。
(4)顶棚：顶棚层则根据屋顶形式及使用功能得要求采用直接式顶棚或悬吊式顶棚。
2、屋顶设计应满足哪些要求?屋顶作为外围护结构，应满足防水，保温，隔热以及隔声、防火等要求，屋顶作为承重结构，还应满足承重构件的强度、刚度和整体空间的稳定性要求。
3、影响屋顶坡度的因素有哪些？（1）屋面的坡度，是由多方面的因素决定的。
它与屋面材料、地理气候条件、屋顶结构形式、施工方法、构造组合方式，建筑造型要求以及经济等方面的影响都有一定的关系。
其中屋面覆盖材料与屋面坡度的关系比较大。
一般情况下，屋面防水材料的透水性越差，单块面积越大，搭接缝隙越小，它的屋面排水坡度亦越小，反之，屋面排水坡度就应大些。
（2）平屋顶与坡屋顶的坡度如何表示？(平屋顶采用百分比法，坡屋顶采用斜率法和角度法)（3）平屋顶的常用坡度是多少？上人屋面常用多少坡度?(1)平屋顶——坡度小于5％的屋顶，常用2％～5％(2)坡屋顶——坡度一般大于10%（3）上人屋面的坡度一般采用1%—2%，不上人屋面的坡度一般采用2%—3%4、如何形成平屋顶的排水坡度？简述各方法的优缺点？(1)平屋顶坡度形成方式有材料找坡和结构找坡两种做法。
(2)材料找坡常用找坡材料有水泥炉渣，石灰炉渣等，找坡材料最薄处以不小于30mm厚为宜。
(优点)材料找坡做法可获得室内的水平顶棚面，空间完整，但找坡材料增加了屋面荷载，且多费材料和人工。
（缺点）当屋顶坡度不大或需设保温层时广泛采用材料找坡这种做法.(3)结构找坡这种做法不需在屋面上另加找坡层，具有构造简单、施工方便、节省人力和材料，减轻屋顶自重的优点，但室内顶棚面是倾斜的，不够美观。
（建筑给排水工程）屋顶排水第六章屋顶第一节概述一、屋顶的组成和要求（一）屋顶组成1、屋面2、承重结构3、保温、隔热层保温层：在寒冷地区，为防止室内热量透过屋顶散失而设置的构造层。
隔热层：炎热地区的夏季，太阳辐射强，为隔绝太阳辐射进入室内而设置的构造层。
4、顶棚（二）屋顶的设计要求1、首先是能抵御风、霜、雨、雪的侵袭：应防止雨水渗漏是屋顶的基本功能要求，我国现行的《屋面工程技术规程》（GB50207-94）根据建筑物的性质、重要程度使用功能及防水耐久年限等，将屋面划为四个等级，各等级均有不同的防水要求。
(见表[屋面防水等级和防水要求]）其次，屋顶应具有良好的保温隔热性能。
2、结构要求：屋顶是房屋的承重结构，应有足够的强度和刚度，以保证房屋的结构安全，并防止因过大的结构变形引起防水层开裂、漏水。
3、建筑艺术要求：屋顶是建筑外部形体的重要组成部份，屋顶的形式对建筑的造型极具影响，应注重屋顶形式及其细部的设计，以满足人们对建筑艺术方面的需求。
二、屋顶形式屋顶形式与建筑的使用功能、屋顶材料、结构类型及建筑造型要求有关，由于这些因素不同，可形成不同形式的屋顶。
1、平屋顶平屋顶是围护构件，也是承重构件，应具有多方面的功能，在构造上形成多种材料叠合的多层次做法。
屋顶有一定的排水坡度，坡度通常<5％的称为平屋顶。
平屋顶的形式(a)挑檐；(b)女儿墙；(c)挑檐女儿墙；(d)盝（盒）顶2、坡屋顶它是我国传统的屋面形式，在民居建筑中广泛采用。
某些公共建筑结合景观环境或建筑风格的要求也常采用。
其屋面防水材料为小青瓦和平瓦，排水坡度一般为20～30°。
坡屋顶的形式(a)单坡顶；(b)硬山两坡顶；（c）悬山两坡顶；(d)四坡顶；（e）卷棚顶；（f）庑殿顶；(g)歇山顶；(h)圆攒尖顶3、其他形式的屋顶如球面、曲面、折面等特殊形状的屋顶。
这类屋顶施工复杂，造价高。
常用于大跨度的公共建筑，如影剧院，体育馆，车站等。
第六章屋顶一、试题〔一〕填空题1.屋顶按采用材料和构造类型的不同可分为、和。
2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。
3.屋顶坡度的表示方法有、和三种。
4.平屋顶排水坡度的形式方法有和两种。
5.屋顶排水方式分为和两大类。
6.平屋顶泛水构造中，泛水高度应为。
7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受震动时，卷材可垂直于屋脊方向铺贴；当屋顶坡度时，卷材可平行或垂直于屋脊方向铺贴。
8.选择有组织排水时，每根雨水管可排除大约 m2的屋面雨水，其间距控制在 m之内。
9.平屋顶的保温材料有、和三种类型。
10.平屋顶保温层的做法有和两种方法。
11.屋面泛水应有足够的高度，最小为 mm。
12.坡屋顶的承重构造有、和三种。
13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。
14.平屋顶的隔热通常有、、和等处理方法。
15.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与分水线的间隔应不小于。
16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。
17.平屋顶构造找坡的坡度宜为。
18.平屋顶屋面宽度大于时，宜采用双坡排水。
19.不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为㎜。
20.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。
〔二〕选择题1.屋顶的坡度形成中，材料找坡是指来形成。
①利用预制板的搁置②选用轻质材料找坡③利用油毡的厚度④利用构造层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。
①1％②0.5％③1.5％④2％3.平屋顶坡度小于3％时，卷材宜沿屋脊方向铺设。
①平行②垂直③300 ④4504.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整表达浇。
①C15 ②C20③C25 ④C305.混凝土刚性防水屋面中，为减少构造变形对防水层的不利影响，常在防水层与构造之间设置。
一．填空题1．屋顶按其坡度不同，一般可分为、、三类。
2．根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。
3．平屋顶找坡的方法有和两种。
4．屋顶排水方式分为、两种。
5．平屋顶防水根据构造可分为和。
6．平屋顶泛水构造中，泛水高度一般不小于mm。
7.在柔性防水屋面构造中，卷材长边搭接长度一般为mm，短边搭接长度一般为mm。
8.当雨水管口直径为100mm左右时，每根雨水管所承担的屋面排水面积为m2。
9．常见的柔性防水屋面卷材的铺设方法有、、、和机械固定等方法。
10.平屋顶的保温材料有、和三种类型。
11.平屋顶的隔热通常有、、和等处理方法。
12.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与天沟分水线的距离应不小于。
13.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。
14.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。
二．选择题1．屋顶的坡度形式中，材料找坡是指利用来形成的A.利用预制板的搁置B.选用轻质材料找坡C.利用油毡的厚度D.利用结构层2．混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。
A. C15B. C20C. C25D. C303．混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构之间设置。
A.隔蒸汽层B.隔离层C.隔热层D.隔声层4. 混凝土刚性防水屋面的防水层应采用不低于______ 级的细石混凝土整体现浇。
A. C15B. C20C. C25D. C305. 平屋顶的排水坡度一般不超过5%，最常用的坡度为。
A.5% B.1% C.4% D.2%～3%6. 卷材防水屋面的基本构造层次按其作用可分别为。
A.结构层、找平层、结合层、防水层、保护层B.结构层、找坡层、结合层、保温层、保护层C.结构层、找坡层、保温层、防水层、保护层D.结构层、找平层、隔热层、防水层7.屋顶的设计应满足、结构和建筑艺术三方面的要求。
《建筑构造》检测试题第六章屋顶一、填空题1、屋顶的形式取决与（）和（）。
2、屋顶设计最主要的内容是（）的选择和（）的合理。
3、平屋顶排水坡度可通过（）、（）两种方法形成。
4、卷材防水屋面铺设时应从檐口开始，上幅压下副（）。
5、冷底子油是将沥青浸泡在温热的（）中融化。
6、屋顶由（）（）（）（）四部分组成。
7、屋顶主要有（）（）（）三种形式。
8、雨水口的间距不宜超过（）。
9、柔性防水材料分为（）（）两大类。
10、自由落水檐口也称（）。
11、女儿墙也称（），高度不宜超过（）。
二、判断题1、无组织排水就是不考虑排水问题（）2、在年降雨量大于900mm的地区，每一直径为100mm的雨水管可排集150㎡面积的雨水。
（）3、女儿墙也叫压檐墙。
（）4、泛水的高度是自屋面保护层算起高度不小于25mm。
（）5、油毡铺设时的长度方向应逆着主导风向进行。
（）6、构造找坡也就是在楼板搁置时形成所要求的坡度。
（）7、刚性防水屋面的主要材料是防水砂浆和密实混凝土。
（）8、屋面防水的种类按其使用材料和做法分为卷材防水、细石混凝土防水、涂料防水和防水砂浆防水。
（）9、女儿墙承受垂直荷载，墙厚一般为240mm。
（）三、选择题1、平屋顶屋面排水坡度通常用（）A 2%～5%B 20%C 1 ：52、自由落水檐口挑檐挑出长度尺寸应不小于（）mmＡ400 Ｂ500 Ｃ6003、油毡屋面防水层，五层做法是指（）Ａ两毡三油Ｂ一毡两油Ｃ三毡四油4、屋顶保护层采用的豆砂粒径为（Ａ）mmＡ3～5 Ｂ4～6 Ｃ5～75、刚性防水屋面分仓缝宽为（）mm左右Ａ10 Ｂ20 Ｃ306、对于保温平屋顶中保温层的设置，以下不正确的一种是（）Ａ结构层之上，防水层之下Ｂ防水层之上Ｃ结构层之下Ｄ与结构层组成复合材料7、刚性防水屋面，为了防止出现裂缝可采用一些构造措施，下列不正确的做法是（）Ａ设置隔离层Ｂ增加防水层厚度Ｃ设置分仓缝Ｄ设置屋面板滑动支座8、下列哪种材料不宜用于屋顶保温层（）Ａ混凝土Ｂ水泥蛭石Ｃ聚苯乙烯泡沫塑料Ｄ水泥珍珠岩9、刚性防水屋面，为了防止裂缝出现，可设置分仓缝，分仓缝的宽度宜为（）m m。
工程构造—屋顶概述- 结构理论第六章屋顶第一节概述通过本节的学习，您将：了解屋盖的形式理解屋盖的排水、屋面的保温隔热构造屋盖是房屋最上部的围护结构，应满足相应的使用功能的要求，为建筑提供适宜的内部空间环境。
屋盖也是房屋顶部的承重结构，受到材料、结构、施工条件等因素的影响。
屋盖又是建筑体量的一部分，其形式对建筑物的造型有很大影响，因而设计中还应注意屋盖的美观问题。
在满足其他设计要求的同时，力求创造出适合各种类型建筑的屋盖。
（一）屋盖的形式1、平屋顶（如图6—1所示）平屋顶通常是指排水坡度小于5％的屋顶，常用坡度为2%~3%。
图6—1 平屋顶的形式(a)挑檐；(b)女儿墙；(c)挑檐女儿墙；(d)盝（盒）顶2、坡屋顶（如图6—2所示）坡屋顶通常是指屋面坡度大于10%。
图6—2 坡屋顶的形式(a)单坡顶；(b)硬山两坡顶；（c）悬山两坡顶；(d)四坡顶；（e）卷棚顶；（f）庑殿顶；(g)歇山顶；(h)圆攒尖顶3、其他形式屋顶（如图6—3所示）随着科学技术的发展，出现了许多新型的屋顶结构形式，如拱结构、薄壳结构、悬索结构、网架结构屋顶等。
这类屋顶多用于较大跨度的公共建筑。
图6—3 其它形式的屋顶(a)双曲拱屋顶；(b)砖石拱屋顶；（c）球形网壳屋顶；(d) V形网壳屋顶；(e)筒壳屋顶；(f)扁壳屋顶；(g)车轮形悬索屋顶；(h)鞍形悬索屋顶（二）屋顶的设计要求屋顶的设计要做到结构上安全，构造上满足保温、隔热、防水、排水等的要求。
1、结构设计的要求屋顶是房屋顶部的承重构件，不但要求承受自重，而且还要承受风、雨、雪人等活荷载，并将荷载传递给墙、柱等纵向受力构件，同时屋顶还起着对屋面上部的水平支撑作用。
屋顶必须有足够的强度和刚度来保证房屋的结构安全。
房屋的支撑结构一般有平面结构和空间结构两种，平面结构包括梁板式结构和屋架结构；空间结构有网架、悬索、壳体、折板凳结构形式。
2、立面造型设计的要求屋顶是建筑体量中的一部分，是建筑物立面造型设计的重要影响因素，各种不同性质的建筑将产生各种不同形式的屋顶。
第六章屋顶一、试题（一）填空题1.屋顶按采用材料和结构类型的不同可分为、和。
2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。
3.屋顶坡度的表示方法有、和三种。
4.平屋顶排水坡度的形式方法有和两种。
5.屋顶排水方式分为和两大类。
6.平屋顶泛水构造中，泛水高度应为。
7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受震动时，卷材可垂直于屋脊方向铺贴；当屋顶坡度时，卷材可平行或垂直于屋脊方向铺贴。
8.选择有组织排水时，每根雨水管可排除大约m2的屋面雨水，其间距控制在m 之内。
9.平屋顶的保温材料有、和三种类型。
10.平屋顶保温层的做法有和两种方法。
11.屋面泛水应有足够的高度，最小为mm。
12.坡屋顶的承重结构有、和三种。
13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。
14.平屋顶的隔热通常有、、和等处理方法。
15.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与分水线的距离应不小于。
16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。
17.平屋顶结构找坡的坡度宜为。
18.平屋顶屋面宽度大于时，宜采用双坡排水。
19.不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为㎜。
20.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。
（二）选择题1.屋顶的坡度形成中，材料找坡是指来形成。
①利用预制板的搁置②选用轻质材料找坡③利用油毡的厚度④利用结构层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。
①1％②0.5％③1.5％④2％3.平屋顶坡度小于3％时，卷材宜沿屋脊方向铺设。
①平行②垂直③300 ④4504.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。
①C15 ②C20③C25 ④C305.混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构之间设置。
房屋建筑学六章（屋顶）第六章屋顶⼀、试题（⼀）填空题1.屋顶按采⽤材料和结构类型的不同可分为、和。
2.根据建筑物的性质、重要程度、使⽤功能要求、防⽔层耐⽤年限、防⽔层选⽤材料和设防要求，将屋⾯防⽔分为级。
3.屋顶坡度的表⽰⽅法有、和三种。
4.平屋顶排⽔坡度的形式⽅法有和两种。
5.屋顶排⽔⽅式分为和两⼤类。
6.平屋顶泛⽔构造中，泛⽔⾼度应为。
7.在平屋顶卷材防⽔构造中，当屋顶坡度时，卷材宜平⾏于屋脊⽅向铺贴；当屋顶坡度或屋⾯受震动时，卷材可垂直于屋脊⽅向铺贴；当屋顶坡度时，卷材可平⾏或垂直于屋脊⽅向铺贴。
8.选择有组织排⽔时，每根⾬⽔管可排除⼤约 m2的屋⾯⾬⽔，其间距控制在 m之内。
9.平屋顶的保温材料有、和三种类型。
10.平屋顶保温层的做法有和两种⽅法。
11.屋⾯泛⽔应有⾜够的⾼度，最⼩为 mm。
12.坡屋顶的承重结构有、和三种。
13.坡屋顶的平⽡屋⾯的纵墙檐⼝根据造型要求可做成和两种。
14.平屋顶的隔热通常有、、和等处理⽅法。
15.天沟的净宽应不⼩于，沟底纵坡坡度范围⼀般为，天沟上⼝与分⽔线的距离应不⼩于。
16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不⼩于厚。
17.平屋顶结构找坡的坡度宜为。
18.平屋顶屋⾯宽度⼤于时，宜采⽤双坡排⽔。
19.不上⼈屋⾯须设屋⾯检修孔，检修孔四周的孔壁须上翻出屋⾯，其⾼度⼀般为㎜。
20.刚性防⽔层的混凝⼟强度等级应不低于，其厚度宜不⼩于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋⽹⽚。
（⼆）选择题1.屋顶的坡度形成中，材料找坡是指来形成。
①利⽤预制板的搁置②选⽤轻质材料找坡③利⽤油毡的厚度④利⽤结构层2.当采⽤檐沟外排⽔时，沟底沿长度⽅向设置的纵向排⽔坡度⼀般应不⼩于。
①1％②0.5％③1.5％④2％3.平屋顶坡度⼩于3％时，卷材宜沿屋脊⽅向铺设。
①平⾏②垂直③300 ④4504.混凝⼟刚性防⽔屋⾯的防⽔层应采⽤不低于级的细⽯混凝⼟整体现浇。
①C15 ②C20③C25 ④C305.混凝⼟刚性防⽔屋⾯中，为减少结构变形对防⽔层的不利影响，常在防⽔层与结构之间设置。
第六章屋顶1、屋顶是由哪几部分组成的?它们的主要功能是什么?(1)屋顶主要由面层、承重结构、顶棚三部分组成。
(2)面层：主要包括保温层、隔热层、防水层等。
保温或隔热层是为保证建筑物具有良好的室内环境而设置的构造层，是轻质、多孔的材料。
(3)承重结构层：屋顶承重结构用以承受屋顶得全部荷载，为保证建筑物坚固耐久，结构形式的选择应具有足够的强度和刚度。
(4)顶棚：顶棚层则根据屋顶形式及使用功能得要求采用直接式顶棚或悬吊式顶棚。
2、屋顶设计应满足哪些要求?屋顶作为外围护结构，应满足防水，保温，隔热以及隔声、防火等要求，屋顶作为承重结构，还应满足承重构件的强度、刚度和整体空间的稳定性要求。
3、影响屋顶坡度的因素有哪些？（1）屋面的坡度，是由多方面的因素决定的。
它与屋面材料、地理气候条件、屋顶结构形式、施工方法、构造组合方式，建筑造型要求以及经济等方面的影响都有一定的关系。
其中屋面覆盖材料与屋面坡度的关系比较大。
一般情况下，屋面防水材料的透水性越差，单块面积越大，搭接缝隙越小，它的屋面排水坡度亦越小，反之，屋面排水坡度就应大些。
（2）平屋顶与坡屋顶的坡度如何表示？(平屋顶采用百分比法，坡屋顶采用斜率法和角度法)（3）平屋顶的常用坡度是多少？上人屋面常用多少坡度?(1)平屋顶——坡度小于5％的屋顶，常用2％～5％(2)坡屋顶——坡度一般大于10%（3）上人屋面的坡度一般采用1%—2%，不上人屋面的坡度一般采用2%—3%4、如何形成平屋顶的排水坡度？简述各方法的优缺点？(1)平屋顶坡度形成方式有材料找坡和结构找坡两种做法。
(2)材料找坡常用找坡材料有水泥炉渣，石灰炉渣等，找坡材料最薄处以不小于30mm厚为宜。
(优点)材料找坡做法可获得室内的水平顶棚面，空间完整，但找坡材料增加了屋面荷载，且多费材料和人工。
（缺点）当屋顶坡度不大或需设保温层时广泛采用材料找坡这种做法.(3)结构找坡这种做法不需在屋面上另加找坡层，具有构造简单、施工方便、节省人力和材料，减轻屋顶自重的优点，但室内顶棚面是倾斜的，不够美观。
