第六章 屋顶分析

2024年屋顶花园案例分析教案一、教学内容本节课选自《现代景观设计》教材第六章“屋顶花园设计与实践”，详细内容包括：屋顶花园的概念、分类、设计原则、案例分析以及实践操作。

重点分析2024年屋顶花园设计趋势及案例，让学生了解并掌握屋顶花园设计的基本方法与技巧。

二、教学目标1. 理解屋顶花园的概念、分类及设计原则。

2. 掌握2024年屋顶花园设计趋势，并能运用到实际案例中。

3. 能够运用所学知识，独立完成一个屋顶花园设计方案。

三、教学难点与重点难点：屋顶花园设计原则的运用及案例实践。

重点：2024年屋顶花园设计趋势分析与实践操作。

四、教具与学具准备1. 教具：多媒体教学设备、投影仪、白板、板擦、激光笔。

2. 学具：教材、笔记本、画图工具、案例资料。

五、教学过程1. 导入：通过展示2024年屋顶花园设计趋势图片，引发学生兴趣，引入本节课主题。

2. 理论讲解：1）介绍屋顶花园的概念、分类及设计原则。

2）分析2024年屋顶花园设计趋势。

3. 案例分析：1）展示经典屋顶花园案例，让学生了解设计原理。

2）分组讨论，分析案例中的设计亮点与不足。

4. 实践操作：1）让学生结合所学知识，独立设计一个屋顶花园方案。

2）分组展示设计方案，进行评价与交流。

2）布置课后作业，拓展学习。

六、板书设计1. 屋顶花园设计1）概念与分类2）设计原则3）2024年设计趋势2. 案例分析1）案例展示2）设计亮点与不足3. 实践操作1）设计方案2）评价与交流七、作业设计1. 作业题目：1）运用2024年屋顶花园设计趋势。

2）考虑生态、美观、实用原则。

3）绘制平面图、立面图及效果图。

2. 答案：1）平面图、立面图及效果图。

2）设计说明，包括设计理念、设计原则、设计亮点等。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生关注屋顶花园设计领域的前沿动态，提高自身设计素养，为未来职业生涯打下坚实基础。

重点和难点解析：1. 教学难点与重点的明确；2. 教学过程中的案例分析和实践操作；3. 作业设计的要求与答案；4. 课后反思及拓展延伸。

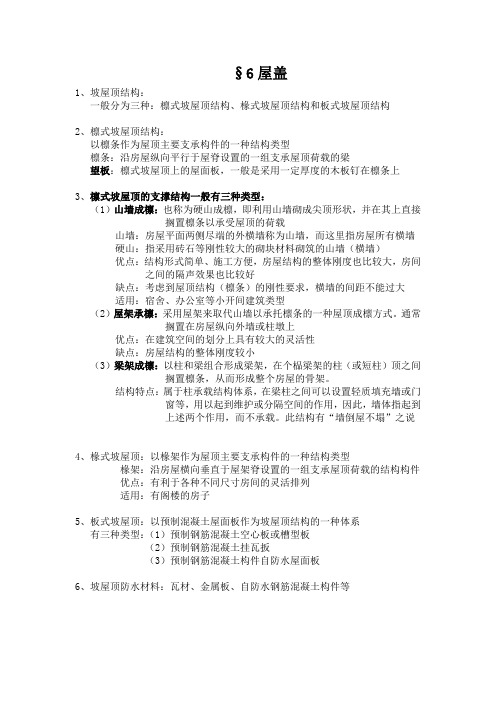

§6屋盖1、坡屋顶结构：一般分为三种：檩式坡屋顶结构、椽式坡屋顶结构和板式坡屋顶结构2、檩式坡屋顶结构：以檩条作为屋顶主要支承构件的一种结构类型檩条：沿房屋纵向平行于屋脊设置的一组支承屋顶荷载的梁望板：檩式坡屋顶上的屋面板，一般是采用一定厚度的木板钉在檩条上3、檩式坡屋顶的支撑结构一般有三种类型：（1）山墙成檩：也称为硬山成檩，即利用山墙砌成尖顶形状，并在其上直接搁置檩条以承受屋顶的荷载山墙：房屋平面两侧尽端的外横墙称为山墙，而这里指房屋所有横墙硬山：指采用砖石等刚性较大的砌块材料砌筑的山墙（横墙）优点：结构形式简单、施工方便，房屋结构的整体刚度也比较大，房间之间的隔声效果也比较好缺点：考虑到屋顶结构（檩条）的刚性要求，横墙的间距不能过大适用：宿舍、办公室等小开间建筑类型（2）屋架承檩：采用屋架来取代山墙以承托檩条的一种屋顶成檩方式。

通常搁置在房屋纵向外墙或柱墩上优点：在建筑空间的划分上具有较大的灵活性缺点：房屋结构的整体刚度较小（3）梁架成檩：以柱和梁组合形成梁架，在个榀梁架的柱（或短柱）顶之间搁置檩条，从而形成整个房屋的骨架。

结构特点：属于柱承载结构体系，在梁柱之间可以设置轻质填充墙或门窗等，用以起到维护或分隔空间的作用，因此，墙体指起到上述两个作用，而不承载。

此结构有“墙倒屋不塌”之说4、椽式坡屋顶：以椽架作为屋顶主要支承构件的一种结构类型椽架：沿房屋横向垂直于屋架脊设置的一组支承屋顶荷载的结构构件优点：有利于各种不同尺寸房间的灵活排列适用：有阁楼的房子5、板式坡屋顶：以预制混凝土屋面板作为坡屋顶结构的一种体系有三种类型：（1）预制钢筋混凝土空心板或槽型板（2）预制钢筋混凝土挂瓦扳（3）预制钢筋混凝土构件自防水屋面板6、坡屋顶防水材料：瓦材、金属板、自防水钢筋混凝土构件等7、坡屋顶钢筋混凝土构件自防水：利用钢筋混凝土板本身的密实性，并对板缝进行局部防水处理而形成的优点：比卷材防水屋面和刚性防水屋面轻，因而屋面荷载小，屋顶构件自重轻，从而节省钢材和混凝土用量，可降低屋顶造价，施工方便，维修容易缺点：板面容易出现后期裂缝而引起渗漏，混凝土暴露在大气中容易引起风化和碳化等措施：（1）提高施工质量，控制混凝土的水灰比（2）增强混凝土的密实度，从而提高混凝土的抗裂性和抗渗性（3）在自防水构件表面涂以防水涂料，减少干湿交替的作用，以提高防水性能和减缓混凝土碳化8、平屋顶主要由结构层、屋面层和顶棚组成屋面层：主要是防水，一般包括防水层和保护层结构层：承受屋顶荷载并将荷载传递给墙或柱，常用钢筋混凝土楼板顶棚层：作用和构造做法与楼板层的顶棚层相同有时还有附加层：保温层、隔热层、隔汽层、找平层、结合层等南方地区一般不设保温层，而北方地区则很少设隔热层北方地区平屋顶的基本组成：防水层、结构层和保温层9、平屋顶面坡度的形成：结构找坡和构造找坡（1）结构找坡：指通过屋顶结构构件倾斜的上表面而形成屋顶坡度的方法适用：坡屋顶和对于室内顶棚面是否水平要求不高的平屋顶找坡（2）构造找坡：又称材料找坡，将屋顶结构板水平设置，然后在其上用轻质材料垫出坡度适用：主要用于平屋顶找坡，坡度不宜超过5%10、决定屋面防水层坡度的影响因素：（1）屋面采用的防水材料和防水构造方法（2）当地降雨量的大小（3）屋顶的结构形式（4）建筑造型要求（5）经济因素11、屋顶的排水方式：（1）无组织排水：又称自由落水，指屋面汇集的雨水自由地从檐口落至室外地面的一种排水方式适用：少雨地区、一般比较低矮的建筑、积灰多的屋面（如用有组织排水法，应有防止积灰堵塞雨水口的措施）（2）有组织排水：将屋面汇集的雨水通过排水系统进行有组织的排除排水系统：把屋面划分成若干个汇水区域，每个汇水区域设置一个雨水口，将雨水有组织的汇集到雨水口处，通过雨水口排至雨水斗，再经过雨水管排到室外，或直接排到城市地下排水系统○1外排水：视檐口做法不同可分为挑檐沟外排水和女儿墙外排水雨水从屋面排至挑檐或女儿墙处的檐沟后，通过檐沟的坡度将雨水导向雨水口，再经过落水管排泄到地面的散水或明沟○2内排水：将雨水从屋面汇集到内天沟，再经雨水口和室内雨水排水管排入下水系统12、屋面防水按材料可分为：柔性防水和刚性防水13、平屋顶防水构造：（1）柔性防水屋面：指将柔性的防水卷材或片材用胶结材料粘贴在屋面上，以形成一个整个屋面范围内大面积的封闭防水覆盖层分为找平层、结合层、防水层和保护层（2）刚性防水屋面：指采用防水砂浆抹面或密实混凝土浇捣而形成的刚性材料做防水层的屋面适用：主要用于南方地区不适用：混凝土刚性防水屋面也不适用于有高温、振动大和基础有较大不均匀沉降的建筑中14、平屋顶柔性防水屋面防水层：油毡防水层：由沥青胶结材料和油毡卷材交替粘合而形成的整体防水覆盖层，其粘贴顺序是：热沥青-油毡-热沥青-油毡-热沥青……一毡二油：又称三层做法，油指热沥青三毡四油：又称七层做法，以热沥青-油毡的顺序交替粘合，共粘合热烈沥青四层，油毡三层的整体防水覆盖层做法适用：三毡四油的做法适用于特殊情况或重要部位，亦或严寒地区15、平屋顶柔性防水屋面保护层：（1）不上人屋面：○1最后一层热沥青涂刷后，满粘一层小豆石○2刷银色着色剂涂料等（2）上人屋面：现浇混凝土或铺贴块材16、泛水：是建筑上的一种防水工艺，在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理17、挑檐构造：分为自由落水檐口和有组织排水檐口18、分仓缝：在刚性防水层设置变形缝，便可有效地避免裂缝的产生，这种变形缝即称作分仓缝，或分隔缝19、瓦屋面的构造层次为：（1）冷摊瓦平瓦屋面：在椽子上钉挂瓦条后直接挂瓦（2）望板平瓦屋面：檩条或椽子上设置木望板，木望板上再满铺一层油毡，用板条钉牢，钉牢后在其上挂瓦（3）挂瓦扳平瓦屋面钢筋混凝土挂瓦扳直接搁置在横墙或屋架上，再在其上直接挂瓦挂瓦扳平瓦屋面属于板式坡屋顶的形式，把结构层和防水层结合为一20、坡屋顶防水构造：（1）平瓦屋面基本构造：○1冷摊瓦平瓦屋面优点：构造简单、经济缺点：雨雪容易从平瓦的搭缝处少量飘入室内，且屋顶的保温效果差适用：简易建筑或临时建筑○2望板平瓦屋面○3挂瓦扳平瓦屋面优点：构造简单、省工省料、造价经济缺点：瓦缝渗水不易处理渗入的雨水易在挂瓦扳的板缝处渗漏（2）波形瓦屋面基本构造○1石棉水泥波形瓦优点：自重轻、规格大、施工简便、造价较低、防火、防腐蚀缺点：强度较低、较脆、温度变化较大时易碎裂○2玻璃钢波形瓦和塑料波形瓦优点：自重轻、强度高、透光性较好、可以兼做屋顶采光天窗○3金属材料波形瓦优点：自重轻、抗震性好、防水好（3）钢筋混凝土构件自防水屋面优点：较卷材防水屋面轻，节省材料，施工方便，维修容易、造价低缺点：板面容易出现后期裂缝而引起渗漏，混凝土暴露在空气中容易引起风化和碳化21、屋面保温构造：（1）保温层直接设置于防水层下面（称为“热屋顶保温体系”）优点：构造简单、施工方便缺点：若室内水蒸气渗透进入保温层，则不易排出，致使保温层含水率增加，降低保温效果，影响保温材料使用寿命（2）保温层与其上防水层之间设置非封闭空气间层（称为“冷屋顶保温体系”）优点：空气间层要求非封闭式，所以空气流动，有助于通过顶棚层渗入保温层的水蒸气的排出，避免形成凝结水，致使保温层干燥，达到良好的保温效果缺点：构造比较复杂22、特殊构造形式保温屋面：（1）保温层设置在屋顶结构层下（2）保温层夹设在屋顶结构板中间的保温屋面（3）保温层设置在防水层上面的保温层面23、悬山：坡屋顶的两端悬挑出山墙以外形成挑檐的结构形式出山：指山墙超出屋顶庑殿顶：又称四阿、五脊殿。

第六章屋顶一、试题（一）填空题1.屋顶按采用材料和结构类型的不同可分为、和。

2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。

3.屋顶坡度的表示方法有、和三种。

4.平屋顶排水坡度的形式方法有和两种。

5.屋顶排水方式分为和两大类。

6.平屋顶泛水构造中，泛水高度应为。

7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受震动时，卷材可垂直于屋脊方向铺贴；当屋顶坡度时，卷材可平行或垂直于屋脊方向铺贴。

8.选择有组织排水时，每根雨水管可排除大约m2的屋面雨水，其间距控制在m 之内。

9.平屋顶的保温材料有、和三种类型。

10.平屋顶保温层的做法有和两种方法。

11.屋面泛水应有足够的高度，最小为mm。

12.坡屋顶的承重结构有、和三种。

13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。

14.平屋顶的隔热通常有、、和等处理方法。

15.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与分水线的距离应不小于。

16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。

17.平屋顶结构找坡的坡度宜为。

18.平屋顶屋面宽度大于时，宜采用双坡排水。

19.不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为㎜。

20.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。

（二）选择题1.屋顶的坡度形成中，材料找坡是指来形成。

①利用预制板的搁置②选用轻质材料找坡③利用油毡的厚度④利用结构层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。

①1％②0.5％③1.5％④2％3.平屋顶坡度小于3％时，卷材宜沿屋脊方向铺设。

①平行②垂直③300 ④4504.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。

①C15 ②C20③C25 ④C305.混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构之间设置。
