建筑构造》第六章-屋顶

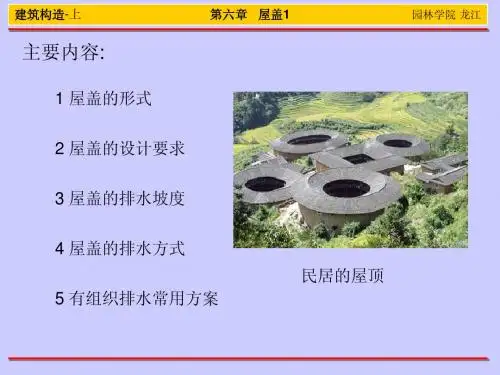

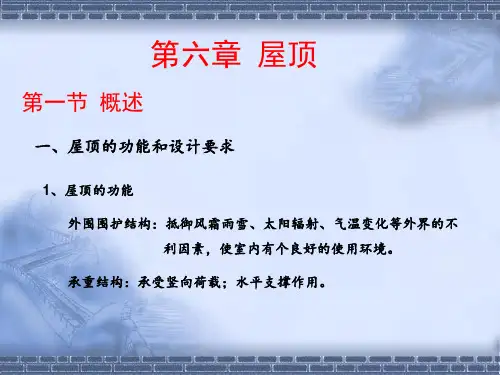

主要内容:1屋盖的形式2屋盖的设计要求3屋盖的排水坡度4屋盖的排水方式民居的屋顶5有组织排水常用方案1 屋盖的形式屋盖形式按外形和结构形式可分为:1)平屋盖2)坡屋盖3)其他形式（膜结构屋盖、壳体屋盖、网架屋盖等）1）平屋盖平屋顶扩大了建筑空间2）坡屋盖景区建筑屋盖-传统的继承和创新学院建筑-波形瓦屋面中国传统建筑坡屋顶形式3）其他形式屋盖汽车站屋盖-曲面屋盖德国议会中心国家体育场——鸟巢综合起来，形式可以用以下简图表示2 屋盖的设计要求屋盖设计的要求保温隔热结构安全建筑艺术防水作为围护结构屋盖基本的功能是防止渗漏,屋面防水分四个等级在寒冷地区的冬季,屋盖要保温;南方在夏季很炎热,屋盖要能隔热屋盖要承受风雨雪荷载,上人屋面还要承受活荷载,栏杆等牢固屋顶是建筑的第五立面,其形式对建筑物的立意影响巨大其他要求屋顶花园,超高层的直升机停机坪,屋顶太阳能集热器等1) 屋盖防水要求：根据《屋面工程技术规范》把屋面防水分成四个等级，各级设防要求不同。

工人在平屋顶铺设防水卷材女儿墙泛水防水构造2)屋盖安全要求:上人屋面设女儿墙和金属栏杆3)屋盖保温隔热要求下图：瓦屋面保温屋面铺聚苯乙烯挤塑保温板4)建筑艺术要求5)其他方面的要求：如屋顶花园，在房顶上进行绿化可以增加屋顶保温隔热效果，扩大建筑使用空间，改善生态环境。

3 屋面排水坡度屋面排水要考虑以下几个方面的因素：排水坡度、排水方式、有组织排水方式方案的选用。

1）排水坡度2）排水方式影响屋面排水坡度大小的因素无组织排水和有组织排水排水坡度的表示方法屋面排水坡度的形成排水坡度与屋面材料的关系影响屋面排水坡度大小的因素:屋面排水坡度影响因素防水材料尺寸大小年降雨量大小其他因素的影响屋面排水路线长短,是否上人屋面尺寸越小接缝越多,容易产生缝隙渗漏南方年降雨大，屋面坡度大屋面排水坡度的形成屋面排水坡度的形成材料找坡(2%)结构找坡(>3%)将平屋盖的屋面板倾斜搁置，形成所需排水坡度。

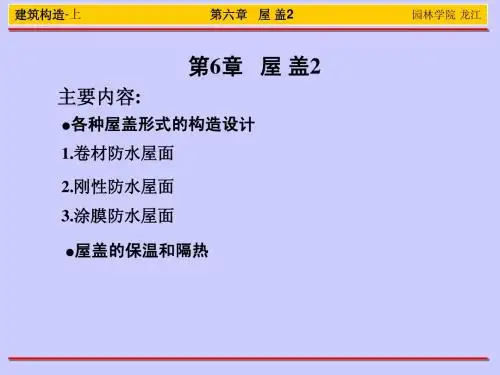

第6章屋盖2主要内容:●各种屋盖形式的构造设计1.卷材防水屋面2.刚性防水屋面3.涂膜防水屋面●屋盖的保温和隔热第6章屋盖21 建筑防水构造综述●防水构造基本原则1.有效控制建筑物的变形，例如热胀冷缩、不均匀沉降等2.对有可能积水的部位，采取疏导的措施3.对防水的关键部位，采取构造措施，将水堵在外部，不使入侵●防水构造特征：平屋面：材料防水坡屋面：构造防水●卷材防水屋面：卷材防水屋面是用防水卷材与胶粘剂结合在一起的,形成连续致密的构造层,从而达到防水的目的.≧卷材防水屋面女儿墙檐口构造(a)分仓缝作用及构造(c)在分仓缝中嵌柔性挡水条(b)用来找坡和找平的轻混凝土和水泥砂浆都是刚性材料，在变形应力的作用下，如果不经处理，不可避免地都会出现裂缝，尤其是会出现在变形的敏感部位。

这样容易造成粘贴在上面的防水卷材的破裂。

所以应当在屋面板的支座处、板缝间和屋面檐口附近这些变形敏感的部位，预先将用刚性材料所做的构造层次作人为的分割，即预留分仓缝。

⏹平屋面卷材防水⏹涂刷粘结材料防水密封胶胶粘剂EPDM卷材防水密封胶卷材接缝处理卷材接缝处理防水卷材收头做法防水卷材收头做法卷材防水屋面挑檐檐口节点＠≧刚性防水屋面女儿墙檐口构造1、隔离层使得防水混凝土不与基层水泥基的材料粘结，可以互相错动，从而减小在温度应力或结构变形应力作用下不同构造层次之间的互相牵制和影响2、防水层混凝土中配筋，要求双向配Φ4钢筋，间距不大于200，而且要求细石混凝土的厚度不小于40，强度等级不少于C20级3、防水层混凝土中留分仓缝，部位、间距同卷材防水屋面中的刚性材料层，而且混凝土中所配的钢筋也必须在分仓缝处断开4、檐口处应由防水卷材做收头处理屋面分仓缝设置不规范导致刚性防水层开裂＠≧涂料防水屋面女儿墙檐口构造⏹滚涂防水涂料涂料防水屋面挑檐檐口节点●坡屋面的防水构造防水构造方式传统坡屋面——构造防水，即靠屋面瓦片的构造形式及挂瓦的构造工艺来实现防水现代建筑的坡屋面——向以材料防水和构造方式相结合以及多种工艺并进的方向发展各种平瓦传统平瓦屋面构造层次⏹传统坡屋面平瓦防水构造层次：⏹屋面瓦⏹挂瓦条⏹顺水条⏹防水卷材⏹屋面板机平瓦20×25挂瓦条6×30顺水条油毡一层20厚木屋面板檐口吊顶(a)有屋面板的平瓦屋面及挑檐檐口部分剖切透视(b)有屋面板的平瓦屋面及挑檐檐口构造有屋面板的平瓦屋面构造示意(c)屋脊处用脊瓦盖缝平瓦屋面特殊部位处理（一）平瓦屋面特殊部位处理（二）⏹传统的小青瓦坡屋面⏹传统坡屋面防水是否做基层屋面板与防水无关⏹现浇钢砼坡屋顶平瓦防水⏹现代建筑坡屋顶防水构造选择(a)Ⅱ级防水屋面选择挂瓦条30×25（高），中距35厚C15细石混凝土找平层，按瓦材规格顺水条30×25（高），中距500块瓦内置ф6＠500×500钢筋网3厚高聚物改性沥青防水卷材（或合成高分子防水涂膜≥2）20厚1:3水泥砂浆找平层现浇钢筋混凝土屋面板挂瓦条30×25（高），中距按瓦材规格块瓦顺水条30×25（高），中距50020厚1:3水泥砂浆找平层现浇钢筋混凝土屋面板(b)Ⅲ级防水屋面选择盖粘土瓦的钢砼坡屋面防水构造示意木条垫成同样角度盖粘土瓦的钢砼坡屋面檐口处构造示意■钢结构坡屋顶平瓦防水 现代建筑坡屋顶防水构造选择⏹现浇钢砼或钢结构坡屋顶沥青瓦防水⏹现代建筑坡屋顶防水构造选择沥青瓦⏹现浇钢砼坡屋顶钢板瓦防水⏹现代建筑坡屋顶防水构造选择盖钢板彩瓦的钢砼坡屋面构造示意(a)Ⅱ级防水屋面选择冷弯型钢挂瓦条，中距按瓦材规格20厚1:3水泥砂浆找平层块瓦形钢板彩瓦3厚高聚物改性沥青防水卷材（或合成高分子防水涂膜≥2）现浇钢筋混凝土屋面板(b)Ⅲ级防水屋面选择冷弯型钢挂瓦条，中距按瓦材规格20厚1:3水泥砂浆找平层块瓦形钢板彩瓦现浇钢筋混凝土屋面板钢板瓦防水构造节点钢板瓦防水屋面实例⏹钢结构压型钢板防水⏹现代建筑坡屋顶防水构造选择某彩钢板屋面体系详图1某彩钢板屋面体系详图2。

第六章屋顶一、试题（一）填空题1.屋顶按采用材料和结构类型的不同可分为、和。

2.根据建筑物的性质、重要程度、使用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。

3.屋顶坡度的表示方法有、和三种。

4.平屋顶排水坡度的形式方法有和两种。

5.屋顶排水方式分为和两大类。

6.平屋顶泛水构造中，泛水高度应为。

7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受震动时，卷材可垂直于屋脊方向铺贴；当屋顶坡度时，卷材可平行或垂直于屋脊方向铺贴。

8.选择有组织排水时，每根雨水管可排除大约m2的屋面雨水，其间距控制在m 之内。

9.平屋顶的保温材料有、和三种类型。

10.平屋顶保温层的做法有和两种方法。

11.屋面泛水应有足够的高度，最小为mm。

12.坡屋顶的承重结构有、和三种。

13.坡屋顶的平瓦屋面的纵墙檐口根据造型要求可做成和两种。

14.平屋顶的隔热通常有、、和等处理方法。

15.天沟的净宽应不小于，沟底纵坡坡度范围一般为，天沟上口与分水线的距离应不小于。

16.平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。

17.平屋顶结构找坡的坡度宜为。

18.平屋顶屋面宽度大于时，宜采用双坡排水。

19.不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为㎜。

20.刚性防水层的混凝土强度等级应不低于，其厚度宜不小于㎜，双向配置直径㎜钢筋，间距为㎜的双向钢筋网片。

（二）选择题1.屋顶的坡度形成中，材料找坡是指来形成。

①利用预制板的搁置②选用轻质材料找坡③利用油毡的厚度④利用结构层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。

①1％②0.5％③1.5％④2％3.平屋顶坡度小于3％时，卷材宜沿屋脊方向铺设。

①平行②垂直③300 ④4504.混凝土刚性防水屋面的防水层应采用不低于级的细石混凝土整体现浇。

①C15 ②C20③C25 ④C305.混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构之间设置。

第6章屋顶1．屋顶按外形有哪些形式？注意各种形式屋顶的特点及适用范围。

答：（1）屋顶的形式①按所使用的材料，屋顶可分为钢筋混凝土屋顶、瓦屋顶、金属板屋顶、玻璃采光顶等。

②按屋面的外形和结构形式，又可以分为平屋顶、坡屋顶、悬索屋顶、薄壳屋顶、拱屋顶、折板屋顶等形式的屋顶。

（2）特点及适用范围①平屋顶大量性民用建筑一般采用与楼盖基本类同的屋顶结构，就形成了平屋顶。

平屋顶易于协调统一建筑与结构的关系，较为经济合理，并可供多种利用。

平屋顶的排水坡度根据屋顶类型的不同有不同取值，但至少不应小于5％。

②坡屋顶a．坡屋顶是我国的传统屋顶形式，广泛应用于民居等建筑。

现代的某些公共建筑在考虑景观环境或建筑风格的要求时也常采用坡屋顶。

b．坡屋顶的常见形式有：单坡、双坡屋顶，硬山及悬山屋顶，四坡歇山及庑殿屋顶，圆形或多角形攒尖屋顶等。

③其他形式的屋顶a．民用建筑也采用曲面或折面等其他形状特殊的屋顶，如拱屋顶、折板屋顶、薄壳屋顶、桁架屋顶、悬索屋顶、网架屋顶等。

b．这些屋顶的结构形式独特，其传力系统、材料性能、施工及结构技术等都有一系列的理论和规范，再通过结构设计形成结构覆盖空间。

2．屋面设计应满足哪些要求？答：屋面是屋顶上部防水、保温隔热等构造层的总称。

屋面设计应考虑其防水、保温隔热、结构、建筑艺术等方面的要求。

（1）防水要求防水是利用防水材料的致密性、憎水性构成一道封闭的防线，隔绝水的渗透。

屋面的防水是一项综合性技术，它涉及建筑及结构的形式、防水材料、屋面、坡度、屋面构造处理等问题，需综合加以考虑。

设计中应遵循“合理设防、防排结合、因地制宜、综合治理”的原则。

（2）保温隔热要求屋面应能抵御气温变化的影响，即冬季保温减少建筑物的热损失和防止结露，夏季隔热降低建筑物对太阳能辐射热的吸收。

屋面的保温通常采用导热系数小的材料，阻止室内热量由屋面流向室外。

屋面的隔热则通常采用设置通风间层、蓄水、种植等方法，利用通风、遮阳、蒸发等方式减少由屋面传入室内的热量。

第六章屋顶1、屋顶是由哪几部分组成的?它们的主要功能是什么?(1)屋顶主要由面层、承重结构、顶棚三部分组成。

(2)面层：主要包括保温层、隔热层、防水层等。

保温或隔热层是为保证建筑物具有良好的室内环境而设置的构造层，是轻质、多孔的材料。

(3)承重结构层：屋顶承重结构用以承受屋顶得全部荷载，为保证建筑物坚固耐久，结构形式的选择应具有足够的强度和刚度。

(4)顶棚：顶棚层则根据屋顶形式及使用功能得要求采用直接式顶棚或悬吊式顶棚。

2、屋顶设计应满足哪些要求?屋顶作为外围护结构，应满足防水，保温，隔热以及隔声、防火等要求，屋顶作为承重结构，还应满足承重构件的强度、刚度和整体空间的稳定性要求。

3、影响屋顶坡度的因素有哪些？（1）屋面的坡度，是由多方面的因素决定的。

它与屋面材料、地理气候条件、屋顶结构形式、施工方法、构造组合方式，建筑造型要求以及经济等方面的影响都有一定的关系。

其中屋面覆盖材料与屋面坡度的关系比较大。

一般情况下，屋面防水材料的透水性越差，单块面积越大，搭接缝隙越小，它的屋面排水坡度亦越小，反之，屋面排水坡度就应大些。

（2）平屋顶与坡屋顶的坡度如何表示？(平屋顶采用百分比法，坡屋顶采用斜率法和角度法)（3）平屋顶的常用坡度是多少？上人屋面常用多少坡度?(1)平屋顶——坡度小于5％的屋顶，常用2％～5％(2)坡屋顶——坡度一般大于10%（3）上人屋面的坡度一般采用1%—2%，不上人屋面的坡度一般采用2%—3%4、如何形成平屋顶的排水坡度？简述各方法的优缺点？(1)平屋顶坡度形成方式有材料找坡和结构找坡两种做法。

(2)材料找坡常用找坡材料有水泥炉渣，石灰炉渣等，找坡材料最薄处以不小于30mm厚为宜。

(优点)材料找坡做法可获得室内的水平顶棚面，空间完整，但找坡材料增加了屋面荷载，且多费材料和人工。

（缺点）当屋顶坡度不大或需设保温层时广泛采用材料找坡这种做法.(3)结构找坡这种做法不需在屋面上另加找坡层，具有构造简单、施工方便、节省人力和材料，减轻屋顶自重的优点，但室内顶棚面是倾斜的，不够美观。
