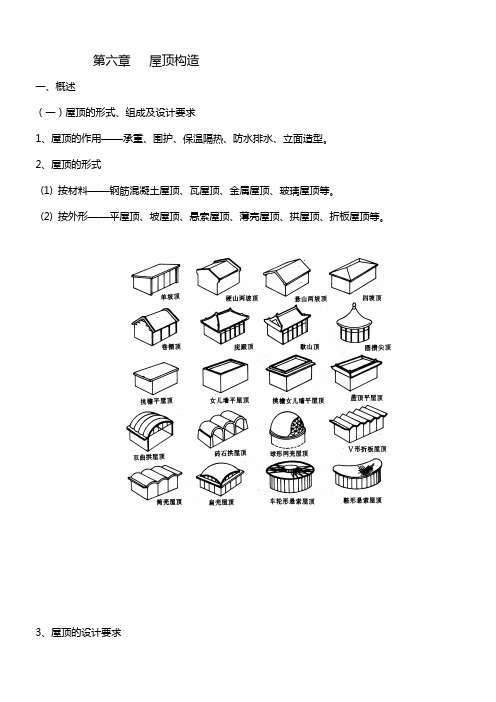

第六章屋顶构造一、概述（一）屋顶的形式、组成及设计要求1、屋顶的作用——承重、围护、保温隔热、防水排水、立面造型。
2、屋顶的形式(1) 按材料——钢筋混凝土屋顶、瓦屋顶、金属屋顶、玻璃屋顶等。
(2) 按外形——平屋顶、坡屋顶、悬索屋顶、薄壳屋顶、拱屋顶、折板屋顶等。
3、屋顶的设计要求(1)防水可靠，排水迅速(2)保温隔热性能良好(3)结构安全可靠(4)造型美观(5)其它功能要求(屋顶花园、停机坪、太阳能集热器等)。
4、屋顶的组成屋面层——起围护和抗渗、排水作用。
承重结构层——屋面梁板结构、屋架、空间结构体系。
保温隔热层——保温和隔热作用。
顶棚层——装饰美观，安装灯具，埋藏管线，有时起保温、通风作用。
（二）屋顶的坡度所有的屋顶，都必须具有一定的坡度。
1、坡度的表示——斜率法、百分比法、角度法。
平屋顶——坡度小于5％。
常用2％、3％，上人屋面常用1％、2％。
坡屋顶——坡度大于10％。
2、坡度的确定因素A.屋顶结构形式B.屋面防水材料C.当地气候条件D.建筑立面造型E.屋顶使用功能二、平屋顶的构造（一）平屋顶的组成1.防水层(整片铺设)2.保温隔热层3.承重结构层(梁板式结构)4.顶棚层(与楼板相同)（二）平屋顶坡度的形成1、垫置找坡——采用轻质材料垫成坡度。
2、搁置找坡——利用屋面板形成坡度。
（三）平屋顶排水方式1、无组织排水——屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。
多用于雨水量较少的地区(年降雨量≤900mm地区）。
2、有组织排水在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m时，应采用有组织排水。
将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。
（1）外排水A.挑檐沟排水——在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。
B.女儿墙排水——高出屋面的女儿墙内垫坡，墙底设雨水口连接墙外雨水管。
C.女儿墙挑檐沟排水——既设挑檐沟又设女儿墙，墙底设排水口，沟底设雨水口连接雨水管。
