MATLAB 2016基础实例教程 第10章 三维动画演示

三维绘图1 三维绘图指令2 基本XYZ立体绘图命令●mesh和plot是三度空间立体绘图的基本命令，mesh可画出立体网状图，plot则可画出立体曲面图，两者产生的图形都会依高度而有不同颜色。

下列命令可画出由函数形成的立体网状图:x=linspace(-2, 2, 25); % 在x轴上取25点y=linspace(-2, 2, 25); % 在y轴上取25点[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是21x21的矩阵mesh(xx, yy, zz); % 画出立体网状图●surf和mesh的用法类似：x=linspace(-2, 2, 25); % 在x轴上取25点y=linspace(-2, 2, 25); % 在y轴上取25点[xx,yy]=meshgrid(x, y); % xx和yy都是25x25的矩阵zz=xx.*exp(-xx.^2-yy.^2); % 计算函数值，zz也是25x25的矩阵surf(xx, yy, zz); % 画出立体曲面图●peaks为了方便测试立体绘图，MATLAB提供了一个peaks函数，可产生一个凹凸有致的曲面，包含了三个局部极大点及三个局部极小点，其方程式为：要画出此函数的最快方法即是直接键入peaks：peaksz = 3*(1-x).^2.*exp(-(x.^2) - (y+1).^2) - 10*(x/5 - x.^3 - y.^5).*exp(-x.^2-y.^2) - 1/3*exp(-(x+1).^2 - y.^2) ●我们亦可对peaks函数取点，再以各种不同方法进行绘图。

meshz可将曲面加上围裙：[x,y,z]=peaks;meshz(x,y,z);●waterfall可在x方向或y方向产生水流效果：[x,y,z]=peaks;waterfall(x,y,z);●下列命令产生在y方向的水流效果：[x,y,z]=peaks;waterfall(x',y',z');●meshc同时画出网状图与等高线：[x,y,z]=peaks;meshc(x,y,z);●surfc同时画出曲面图与等高线：[x,y,z]=peaks;surfc(x,y,z);●contour3画出曲面在三度空间中的等高线：contour3(peaks, 20);●contour画出曲面等高线在XY平面的投影：contour(peaks, 20);●plot3可画出三度空间中的曲线：t=linspace(0,20*pi, 501);plot3(t.*sin(t), t.*cos(t), t);亦可同时画出两条三度空间中的曲线：t=linspace(0, 10*pi, 501);plot3(t.*sin(t), t.*cos(t), t, t.*sin(t), t.*cos(t), -t);3 三维绘图的主要功能绘制三维线图绘制等高线图绘制伪彩色图绘制三维网线图绘制三维曲面图、柱面图和球面图绘制三维多面体并填充颜色（一）三维线图plot3 ——基本的三维图形指令调用格式：plot3(x,y,z) —— x,y,z是长度相同的向量plot3(X,Y,Z) —— X,Y,Z是维数相同的矩阵plot3(x,y,z,s) ——带开关量plot3(x1,y1,z1,’s1’,x2,y2,z2,’s2’,…)二维图形的所有基本特性对三维图形全都适用。

使用matlab绘制三维图形的方法要使用MATLAB绘制三维图形，首先需要了解MATLAB中的三维绘图函数和绘图选项。

下面将介绍一些常用的绘制三维图形的方法。

1.绘制基本的三维图形要绘制基本的三维图形，可以使用以下函数：- plot3(函数：用于在三维坐标系中绘制线条。

- scatter3(函数：用于在三维坐标系中绘制散点图。

- surf(函数：用于绘制三维曲面图。

- mesh(函数：用于绘制三维网格图。

- bar3(函数：用于绘制三维条形图。

- contour3(函数：用于绘制三维等高线图。

例如，下面的代码演示了如何使用plot3(函数绘制一个三维线条图：```x = linspace(0, 2*pi, 100);y = sin(x);z = cos(x);plot3(x, y, z, 'LineWidth', 2);xlabel('X');ylabel('Y');zlabel('Z');title('3D Line Plot');```2.添加颜色和纹理在绘制三维图形时，可以使用颜色和纹理来增加图形的信息。

MATLAB 提供了一系列函数来处理颜色和纹理，如：- colormap(函数：用于设置颜色映射。

- caxis(函数：用于设置坐标轴范围。

- shading(函数：用于设置颜色插值方法。

- texturemap(函数：用于设置纹理映射方法。

例如，下面的代码展示了如何使用纹理映射来绘制一个球体：```[X, Y, Z] = sphere(50);C = colormap('jet');surface(X, Y, Z, 'FaceColor', 'texturemap', 'CData', C);axis equal;```3.绘制多个数据集要在同一张图中绘制多个数据集，可以使用hold on和hold off命令。

MATLAB基础知识及使用方法第一章：MATLAB简介与环境介绍1.1 MATLAB概述MATLAB是一种高级编程语言和数值计算环境，广泛应用于科学计算、工程设计、数据分析和算法开发等领域。

它提供了强大的数值计算工具和图形绘制功能，并有丰富的库函数和工具箱可供使用。

1.2 MATLAB环境介绍MATLAB的主要界面包括命令窗口、编辑器、工作区和命令历史等。

命令窗口用于交互式执行命令和脚本，编辑器用于编写和编辑脚本文件，工作区用于显示和管理变量，命令历史用于查看和管理执行过的命令。

第二章：MATLAB基本语法2.1 变量和数据类型在MATLAB中，变量可以通过简单的赋值来创建，并且不需要事先声明变量类型。

常见的数据类型包括数值类型（整数、浮点数）、字符类型和逻辑类型（布尔型）等。

MATLAB还提供了复数类型和矩阵类型，具有丰富的数值计算功能。

2.2 运算符和表达式MATLAB支持常见的数学运算符，如加减乘除、取余和乘方等。

此外，还提供了矩阵运算符和逻辑运算符，方便处理矩阵和逻辑表达式。

表达式可以由变量、常数和运算符组合而成，并且支持函数调用。

2.3 控制流程MATLAB提供了条件语句（if-else）、循环语句（for、while）和函数等控制流程结构，以实现不同的程序逻辑。

条件语句根据条件的真假执行不同的代码块，循环语句重复执行一段代码块，函数封装了一段可重复使用的代码。

第三章：MATLAB图形绘制3.1 二维图形绘制MATLAB提供了丰富的函数和工具箱，以绘制各种二维图形，如线图、散点图、柱状图和饼图等。

用户可以自定义图形样式、坐标轴刻度、图例和注释等，以满足不同的数据可视化需求。

3.2 三维图形绘制除了二维图形外，MATLAB还支持绘制三维图形，如曲面图和体积图等。

通过调整视角、设置颜色映射和光照效果，用户可以更直观地表达三维数据的特征和分布情况。

3.3 动态图形绘制MATLAB中的图形绘制功能不仅限于静态图形，还可用于生成动态图形。

《MATLAB教案》PPT课件第一章：MATLAB概述1.1 MATLAB简介介绍MATLAB的历史和发展解释MATLAB的含义（Matrix Laboratory）强调MATLAB在工程和科学计算中的应用1.2 MATLAB界面介绍MATLAB的工作空间解释MATLAB的菜单栏和工具栏演示如何创建、打开和关闭MATLAB文件1.3 MATLAB的基本操作介绍MATLAB的数据类型演示如何进行矩阵运算解释MATLAB中的向量和矩阵运算规则第二章：MATLAB编程基础2.1 MATLAB脚本编程解释MATLAB脚本文件的结构演示如何编写和运行MATLAB脚本强调注释和代码的可读性2.2 MATLAB函数编程介绍MATLAB函数的定义和结构演示如何创建和使用MATLAB函数强调函数的重用性和模块化编程2.3 MATLAB编程技巧介绍变量和函数的命名规则演示如何进行错误处理和调试强调代码的优化和性能提升第三章：MATLAB数值计算3.1 MATLAB数值解算介绍MATLAB中的数值解算工具演示如何解线性方程组和不等式解释MATLAB中的符号解算和数值解算的区别3.2 MATLAB数值分析介绍MATLAB中的数值分析工具演示如何进行插值、拟合和数值积分解释MATLAB中的误差估计和数值稳定性3.3 MATLAB优化工具箱介绍MATLAB优化工具箱的功能演示如何使用优化工具箱进行无约束和约束优化问题解释MATLAB中的优化算法和参数设置第四章：MATLAB绘图和可视化4.1 MATLAB绘图基础介绍MATLAB中的绘图命令和函数演示如何绘制二维和三维图形解释MATLAB中的图形属性设置和自定义4.2 MATLAB数据可视化介绍MATLAB中的数据可视化工具演示如何绘制统计图表和散点图解释MATLAB中的数据过滤和转换4.3 MATLAB动画和交互式图形介绍MATLAB中的动画和交互式图形功能演示如何创建动画和交互式图形解释MATLAB中的图形交互和数据探索第五章：MATLAB应用案例5.1 MATLAB在信号处理中的应用介绍MATLAB在信号处理中的基本概念演示如何使用MATLAB进行信号处理操作解释MATLAB在信号处理中的优势和应用场景5.2 MATLAB在控制系统中的应用介绍MATLAB在控制系统中的基本概念演示如何使用MATLAB进行控制系统分析和设计解释MATLAB在控制系统中的优势和应用场景5.3 MATLAB在图像处理中的应用介绍MATLAB在图像处理中的基本概念演示如何使用MATLAB进行图像处理操作解释MATLAB在图像处理中的优势和应用场景《MATLAB教案》PPT课件第六章：MATLAB Simulink基础6.1 Simulink简介介绍Simulink作为MATLAB的一个集成组件解释Simulink的作用：模型化、仿真和分析动态系统强调Simulink在系统级设计和多领域仿真中的优势6.2 Simulink界面介绍Simulink库浏览器和模型窗口演示如何创建、编辑和运行Simulink模型解释Simulink中的块和连接的概念6.3 Simulink仿真介绍Simulink仿真的基本过程演示如何设置仿真参数和启动仿真解释Simulink仿真结果的查看和分析第七章：MATLAB Simulink高级应用7.1 Simulink设计模式介绍Simulink的设计模式，包括连续、离散、混合和事件驱动模式演示如何根据系统特性选择合适的设计模式解释不同设计模式对系统性能的影响7.2 Simulink子系统介绍Simulink子系统的概念和用途演示如何创建和管理Simulink子系统解释子系统在模块化和层次化设计中的作用7.3 Simulink Real-Time Workshop介绍Simulink Real-Time Workshop的功能演示如何使用Real-Time Workshop进行代码解释代码对于硬件在环仿真和嵌入式系统开发的重要性第八章：MATLAB Simulink库和工具箱8.1 Simulink库介绍Simulink库的结构和分类演示如何访问和使用Simulink库中的块解释Simulink库对于模型构建和功能复用的意义8.2 Simulink工具箱介绍Simulink工具箱的概念和功能演示如何安装和使用Simulink工具箱解释Simulink工具箱在特定领域仿真和分析中的作用8.3 自定义Simulink库介绍如何创建和维护自定义Simulink库演示如何将自定义块添加到库中解释自定义库对于个人和组织级模型共享的重要性第九章：MATLAB Simulink案例分析9.1 Simulink在控制系统中的应用介绍控制系统模型在Simulink中的构建演示如何使用Simulink进行控制系统设计和分析解释Simulink在控制系统教育和研究中的应用9.2 Simulink在信号处理中的应用介绍信号处理模型在Simulink中的构建演示如何使用Simulink进行信号处理仿真解释Simulink在信号处理领域中的优势和实际应用9.3 Simulink在图像处理中的应用介绍图像处理模型在Simulink中的构建演示如何使用Simulink进行图像处理仿真解释Simulink在图像处理领域中的优势和实际应用第十章：MATLAB Simulink项目实践10.1 Simulink项目实践流程介绍从需求分析到模型验证的Simulink项目实践流程演示如何使用Simulink进行项目规划和实施解释Simulink在项目管理和协作中的作用10.2 Simulink与MATLAB的交互介绍Simulink与MATLAB之间的数据交互方式演示如何在Simulink中使用MATLAB函数和脚本解释混合仿真模式对于复杂系统仿真的优势10.3 Simulink项目案例分析具体的Simulink项目案例演示如何解决实际工程问题解释Simulink在工程教育和项目开发中的应用价值《MATLAB教案》PPT课件第十一章：MATLAB App Designer入门11.1 App Designer简介介绍App Designer作为MATLAB中的应用程序开发环境解释App Designer的作用：快速创建跨平台的MATLAB应用程序强调App Designer在简化MATLAB代码部署和用户交互中的优势11.2 App Designer界面介绍App Designer的用户界面和工作流程演示如何创建新应用和编辑应用界面解释App Designer中的组件和布局的概念11.3 App Designer编程介绍App Designer中的MATLAB编程模式演示如何使用App Designer中的MATLAB代码块解释App Designer中事件处理和应用程序生命周期管理的重要性第十二章：MATLAB App Designer高级功能12.1 App Designer用户界面设计介绍App Designer中用户界面的定制方法演示如何使用样式、颜色和主题来美化应用界面解释用户界面设计对于提升用户体验的重要性12.2 App Designer数据模型介绍App Designer中的数据模型和模型视图概念演示如何创建、使用和绑定数据模型和视图解释数据模型在应用程序中的作用和重要性12.3 App Designer部署和分发介绍App Designer应用程序的部署和分发流程演示如何打包和发布应用程序解释如何为不同平台安装和运行App Designer应用程序第十三章：MATLAB App Designer案例研究13.1 图形用户界面(GUI)应用程序设计介绍使用App Designer设计的GUI应用程序案例演示如何创建交互式GUI应用程序来简化MATLAB脚本解释GUI应用程序在数据输入和结果显示中的作用13.2 数据分析和可视化应用程序设计介绍使用App Designer进行数据分析和可视化的案例演示如何创建应用程序来处理和显示大型数据集解释App Designer在数据分析和决策支持中的优势13.3 机器学习和深度学习应用程序设计介绍使用App Designer实现机器学习和深度学习模型的案例演示如何将MATLAB中的机器学习和深度学习算法集成到应用程序中解释App Designer在机器学习和深度学习应用部署中的作用第十四章：MATLAB App Designer实战项目14.1 App Designer项目规划和管理介绍App Designer项目的规划和管理方法演示如何组织和维护大型应用程序项目解释项目管理和版本控制对于团队协作的重要性14.2 App Designer与MATLAB的集成介绍App Designer与MATLAB之间的数据和功能集成演示如何在App Designer中调用MATLAB函数和脚本解释集成MATLAB强大计算和分析能力的重要性14.3 App Designer项目案例实现分析具体的App Designer项目案例实现过程演示如何解决实际工程项目中的问题解释App Designer在工程项目实践中的应用价值第十五章：MATLAB App Designer的未来趋势15.1 App Designer的新功能和技术介绍App Designer的最新功能和技术发展演示如何利用新功能和技术提升应用程序的性能和用户体验强调持续学习和适应新技术的重要性15.2 App Designer在跨平台开发中的应用介绍App Designer在跨平台应用程序开发中的优势演示如何创建适用于不同操作系统的应用程序解释跨平台开发对于扩大应用程序市场的重要性15.3 App Designer的未来趋势和展望讨论App Designer在未来的发展趋势和潜在应用领域激发学生对于应用程序开发和创新的兴趣强调持续探索和创造新应用的重要性重点和难点解析本文档为您提供了一份详尽的《MATLAB教案》PPT课件，内容涵盖了MATLAB 的基本概念、编程基础、数值计算、绘图和可视化、应用案例、Simulink的基础知识、高级应用、库和工具箱的使用、案例分析以及项目实践、App Designer 的基础知识、高级功能、案例研究、实战项目和未来趋势等方面的内容。

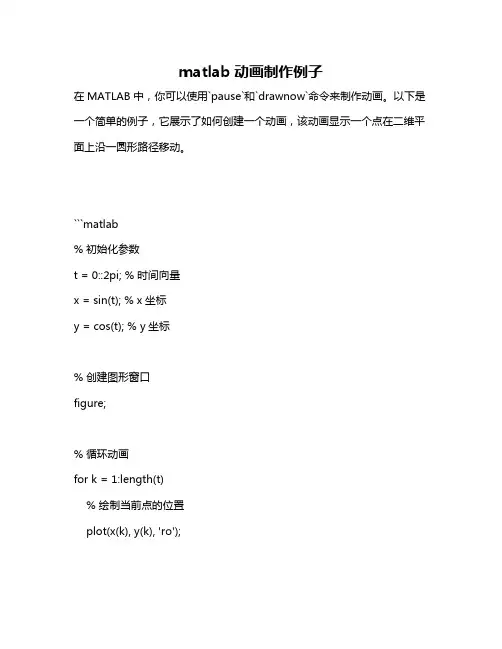

matlab动画制作例子
在MATLAB中，你可以使用`pause`和`drawnow`命令来制作动画。

以下是一个简单的例子，它展示了如何创建一个动画，该动画显示一个点在二维平面上沿一圆形路径移动。

```matlab
% 初始化参数
t = 0::2pi; % 时间向量
x = sin(t); % x坐标
y = cos(t); % y坐标
% 创建图形窗口
figure;
% 循环动画
for k = 1:length(t)
% 绘制当前点的位置
plot(x(k), y(k), 'ro');
% 添加标题和标签
title('点在圆上的移动');
xlabel('x');
ylabel('y');
% 暂停并更新图形，以便可以看到动画效果
pause();
drawnow;
end
```
这个脚本将会创建一个动画，显示一个点在二维平面上沿着一个圆形路径移动。

这个动画是通过在一个循环中绘制每个点的位置并暂停一段时间来创建的。

`drawnow`命令将立即更新图形窗口，使得你可以看到动画效果。

注意：MATLAB的版本和环境可能会影响动画的表现。

在一些环境中，可能需要使用不同的命令或参数才能获得最佳的动画效果。

MA TLAB教程：教你画三维曲线三维图形（含图形处理）制作三维动画三维曲线plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot 函数相同。

当x,y,z是同维向量时，则x,y,z 对应元素构成一条三维曲线。

当x,y,z是同维矩阵时，则以x,y,z对应列元素绘制三维曲线，曲线条数等于矩阵列数。

例绘制三维曲线。

程序如下：t=0:pi/100:20*pi;x=sin(t);y=cos(t);z=t.*sin(t).*cos(t);plot3(x,y,z);title('Line in 3-D Space');xlabel('X');ylabel('Y');zlabel('Z');三维曲面1．产生三维数据在MA TLAB中，利用meshgrid函数产生平面区域内的网格坐标矩阵。

其格式为：x=a:d1:b; y=c:d2:d;[X,Y]=meshgrid(x,y);语句执行后，矩阵X的每一行都是向量x，行数等于向量y的元素的个数，矩阵Y的每一列都是向量y，列数等于向量x的元素的个数。

2．绘制三维曲面的函数surf函数和mesh函数的调用格式为：mesh(x,y,z,c)：画网格曲面，将数据点在空间中描出,并连成网格。

surf(x,y,z,c)：画完整曲面，将数据点所表示曲面画出。

一般情况下，x,y,z是维数相同的矩阵。

x,y是网格坐标矩阵，z 是网格点上的高度矩阵，c用于指定在不同高度下的颜色范围。

例绘制三维曲面图z=sin(x+sin(y))-x/10。

程序如下：[x,y]=meshgrid(0:0.25:4*pi); %在[0,4pi]×[0,4pi]区域生成网格坐标z=sin(x+sin(y))-x/10;mesh(x,y,z);axis([0 4*pi 0 4*pi -2.5 1]);此外，还有带等高线的三维网格曲面函数meshc和带底座的三维网格曲面函数meshz。

Matlab中的视频处理与动画制作方法引言：Matlab是一种强大的数值计算和编程平台，广泛应用于科学和工程领域。

除了常见的数值计算和数据分析任务外，Matlab还提供了丰富的图像和视频处理功能。

在本文中，我们将重点介绍Matlab中的视频处理和动画制作方法。

无论你是要进行视频处理，还是想制作生动的动画，Matlab都能满足你的需求。

一、视频处理方法1. 视频读取与播放想要进行视频处理，首先我们需要将视频加载到Matlab中。

Matlab提供了多种读取视频文件的函数，如VideoReader函数可以方便地读取各种视频格式的文件。

读取视频后，我们可以使用implay函数来播放视频，方便我们对视频进行预览。

2. 视频帧提取与处理在视频处理中，我们通常需要对视频的每一帧进行处理。

Matlab提供了逐帧提取和处理视频的方法。

我们可以使用readFrame函数来逐帧读取视频，并对每一帧进行相应的处理。

例如，我们可以将视频的每一帧转换为灰度图像，或者使用图像滤波算法对每一帧进行平滑处理。

3. 视频合并与剪辑有时候我们需要将多个视频合并成一个视频，或者对一个视频进行剪辑。

Matlab提供了一系列函数来实现这些功能。

我们可以使用writeVideo函数来将多个视频合并成一个新的视频文件，也可以使用VideoWriter对象来对视频进行剪辑，截取其中的一个时间段。

4. 视频特效与转换除了对视频的基本处理外，Matlab还提供了多种视频特效和转换的方法。

例如，我们可以使用imresize函数对视频进行缩放，使用imrotate函数对视频进行旋转，还可以使用imwarp函数对视频进行形变。

这些功能都大大拓展了我们对视频的处理和加工能力。

二、动画制作方法1. 图形绘制与动画Matlab不仅提供了对视频进行处理的功能，还能方便地制作各种动画。

我们可以使用plot函数绘制曲线，使用scatter函数绘制散点图，还可以使用surf函数绘制三维曲面。

第六讲 MATLAB可视化(二)绘三维图【目录】一、三维图形绘制步骤 (1)二、三维绘图基本操作 (2)1、三维线图 (2)2、三维网线图 (3)3、三维曲面图 (4)三、透视、镂空和裁切 (5)1、图形的透视 (5)2、图形的镂空 (6)3、图形的裁切 (7)四、三维图形的精细控制 (8)1、视点与旋动 (8)2、色彩控制 (9)3、浓淡处理 (11)五、照明和材质处理 (12)六、简洁绘图指令 (13)【正文】一、三维图形绘制步骤步骤典型指令1三维曲线数据：先取一个参变量采样向量然后计算各坐标数据向量t=pi*(0:100)/100;x=f1(t);y=f2(t);z=f3(t);三维曲面数据：产生自变量采样向量；由自变量向量产生格点矩阵；计算格点矩阵相对应的函数值矩阵x=x1:dx:x2;y=y1:dy:y2;[X,Y]=meshgrid(x,y);Z=f(x,y);2 选定图形窗及子窗位置：同二维3调用三维曲线绘图指令：线型、色彩、数据点形plot3(x,y,z,'b-') 调用三维曲面绘图指令Mesh(X,Y,Z);4 设置轴的范围与刻度、坐标分隔线同二维5 图形注释：图名、坐标名、图例、文字同二维6 着色、明暗、灯光、材质处理colormap,shading,light,material7 视点、三度（横、纵、高）比view,aspect二、三维绘图基本操作1、三维线图用来画三维曲线，三维曲线与一组(x,y,z)坐标相对应的点连接而成。

绘图格式为：plot3(X,Y,Z,'s')plot3(X1,Y1,Z1,'s1',X2,Y2,Z2,'s2',...)(1) X、Y、Z是同维向量时，则绘制以X、Y、Z元素为x、y、z 坐标的三维曲线；(2) X、Y、Z是同维矩阵时，则以X、Y、Z对应列元素为x、y、z坐标绘制多条曲线，曲线条数等于矩阵的列数；(3) (X1,Y1,Z1,'s1')与(X2,Y2,Z2,'s2')的结构与作用和(X,Y, Z,'s')相同，表示同一指令绘两组以上曲线；(4) s、s1、s2的意义与二维相同。

Matlab动画演示机械波传播中质点不随波迁移Particle does not Move with Wave in Mechanical Wave Propagation Showed by Matlab AnimationCHANG Jian[1], WANG Li[2], DING Zhiyong[1]([1] Institute of Physics and Electronics, Fuyang Teachers College, Fuyang, Anhui 236041;[2]Information Engineering Institute, Fuyang Teachers College, Fuyang, Anhui 236041)Based on the Matlab data visualization function, uses the computer simulation to the physical experiment phenomenon, through the Matlab animation demonstration mechanical wave spreading process in the particle along with the wave migration, does not cause the teaching vivid image, opened certain promoter action to the physical experiment teaching.1 引言1.1 物理实验中使用Matlab的意义随着计算机的普及，在教学或者科研中，获取计算机的帮助已不再是新的需求。

教师在教学中如能利用动画来描述一个物理现象，或一条物理规律肯定会使学生大开眼界，同时提起学生的学习兴趣。

这样，在教学中能够同时调动学生的听觉，视觉。

此时再结合教学内容提出一小问题让学生们思考的话，教学效果自然不在话下。
