clc;%清屏ysy=figure('name','一起去看流星雨');%标题axis([0 80 0 80]);hold on;axis off;set(ysy,'color','k');%设置背景为黑色%%%%%以下是画月亮t6=-pi/3:0.01:0;x6=60+10*cos(t6);y6=60+10*sin(t6);plot(x6,y6,'color',[1 1 0]);%画第一条弧线t7=-pi*2/3:0.01:pi/3;x7=67.5+5*cos(t7);y7=60-sqrt(3)*5/2+5*sin(t7);plot(x7,y7,'color',[1 1 0]);%画第二条弧线fill([x6,x7],[y6,y7],'y');%将月亮填充为黄色%%%%%以下为画五角星line([30,33,34,35,38,36,38,34,30,32,30],[60,60,62.5,60,60,59,56.5,58,56.5,59,60],...'color','b','MarkerEdgeColor','b','linewidth',2);%画五角星fill([30,33,34,35,38,36,38,34,30,32,30],...[60,60,62.5,60,60,59,56.5,58,56.5,59,60],'b');%填充五角星%%%%%以下是画人%%%%%%%男t8=0:0.01:2*pi;x8=40+2*cos(t8);y8=24+4*sin(t8);plot(x8,y8,'b','linewidth',2);%%%%%画头line([40,40.8],[26,26],'color','y');%左眼line([41.4,41.8],[26,26],'color','y');%右眼line(41.3,24.1,'color','y','linestyle','.','erasemode','xor','markersize',5);%鼻line([41,41.8],[22,22],'color','y');%嘴line([39.8,39.8,38.3,38.3,41.7,41.7,40.8,40.8,39.8],[20,19,18.7,0,0.5,18.7,19,20,20],...'color','b','linewidth',2);%躯干line([41.7,41.7],[13.4,16.2],'color','k','linewidth',2)%清除被手臂挡住的线line([40.7,40.7],[0.35,8.7],'color','b','linewidth',2);%用一条线将矩形分开，就是腿line([40,41,44,45,41,40],[18.2,16,18.8,17.8,13.1,15.3],'color','b','linewidth',2);%%胳膊%%%%%%%%女t9=0:0.01:2*pi;x9=50+2*cos(t8);y9=22+4*sin(t8);plot(x9,y9,'color','m','linewidth',2);%%%%%画头line([50,49.2],[24,24],'color','y');%左眼line([48.2,48.6],[24,24],'color','y');%右眼line(48.7,22.1,'color','y','linestyle','.','erasemode','xor','markersize',5);%鼻line([48.2,49.2],[20,20],'color','y');%嘴line([49.8,49.8,48.3,48.3,46.3,48.3,48.3,51.7,51.7,53.7,51.7,51.7,50.8,50.8],...[18,17,16.7,8,4,4,0.5,0,4,4,8,16.7,17,18],'color','m','linewidth',2);%躯干line([48.3,48.3],[14.1,16.1],'color','k','linewidth',2)%清除挡住的线line([49.3,49.3],[0.35,4],'color','m','linewidth',2);%腿line([50,47.8,45.8,45,47.8,50],[16.4,16,18.4,17.8,14,14.4],'color','m','linewidth',2);%%胳膊b1=text(20,70,'哇塞！流星雨来了！','fontsize',16,'color','r');%输入字pause(1);%停顿一秒delete(b1);%删除b1b2=text(22,68,'听说...','fontsize',16,'color','r');pause(1);delete(b2);b3=text(24,66,'在流星雨下许的愿，一定会实现！','fontsize',16,'color','r');pause(2);delete(b3);b4=text(54,28,'愿我们相伴一生！','fontsize',16,'color','r');b5=text(10,30,'愿执子之手，','fontsize',16,'color','r');b6=text(12,22,'与子偕老！','fontsize',16,'color','r');a1=line(5,70,'color','w','linestyle','.','erasemode','xor','markersize',10);%流星1a2=line(5,65,'color','w','linestyle','.','erasemode','xor','markersize',10);%流星2a3=line(5,60,'color','w','linestyle','.','erasemode','xor','markersize',10);%流星3a4=line(5,55,'color','w','linestyle','.','erasemode','xor','markersize',10);%流星4a5=line(5,50,'color','w','linestyle','.','erasemode','xor','markersize',10);%流星5x1=5;%流星1的初始横坐标y1=70;;%流星1的初始纵坐标x2=5;y2=65;x3=5;y3=60;x4=5;y4=55;x5=5;y5=50;dt1=0.4375;%递增量dt2=0.1;%递增量t1=x1;t2=x2;t3=x3;t4=x4;t5=x5;r1=1;%画心形中的小圆半径r2=4;%画心形中的大圆半径c1=39;%小圆1的初始横坐标d1=33;%小圆1的初始纵坐标c2=41;%小圆2的初始横坐标d2=33;%小圆2的初始纵坐标c3=38;%大圆1的初始横坐标d3=33;%大圆1的初始纵坐标c4=42;%大圆2的初始横坐标d4=33;%大圆2的初始纵坐标f1=c1+10;%第二个心形中小圆1的横坐标f2=c2+10;%第二个心形中小圆2的横坐标f3=c3+10;%第二个心形中大圆1的横坐标f4=c4+10;%第二个心形中大圆2的横坐标%第二个心形中的纵坐标跟第一个共用t=0.09;%递增量t10=0:0.01:pi;%设置弧度t11=-pi*11/30:0.01:0;t12=-pi:0.01:-pi*19/30;%流星雨开始及心形移动while t5<80 %循环开始t1=t1+dt1;t2=t2+dt1;t3=t3+dt1;t4=t4+dt1;t5=t5+dt1;x1=t1;x2=t2;x3=t3;x4=t4;x5=t5;y1=y1+dt2;y2=y2+dt2;y3=y3+dt2;y4=y4+dt2;y5=y5+dt2;set(a1,'xdata',[x1,x1],'ydata',[y1,y1]);%流星1的移动set(a2,'xdata',[x2,x2],'ydata',[y2,y2]);%流星2的移动set(a3,'xdata',[x3,x3],'ydata',[y3,y3]);%流星3的移动set(a4,'xdata',[x4,x4],'ydata',[y4,y4]);%流星4的移动set(a5,'xdata',[x5,x5],'ydata',[y5,y5]);%流星5的移动c1=c1+t/3.2;c2=c2+t/3.2;c3=c3+t/3.2;c4=c4+t/3.2;f1=f1-t/3.2;f2=f2-t/3.2;f3=f3-t/3.2;f4=f4-t/3.2;d1=d1+t;d2=d2+t;d3=d3+t;d4=d4+t;c5=c1+r1*cos(t10);d5=d1+r1*sin(t10);f5=f1+r1*cos(t10);c6=c2+r1*cos(t10);d6=d2+r1*sin(t10);f6=f2+r1*cos(t10);c7=c3+r2*cos(t11);d7=d3+r2*sin(t11);f7=f3+r2*cos(t11);c8=c4+r2*cos(t12);d8=d4+r2*sin(t12);f8=f4+r2*cos(t12);plot(c5,d5,'r');%小圆弧1plot(c6,d6,'r');%小圆弧2plot(c7,d7,'r');%大圆弧1plot(c8,d8,'r');%大圆弧2plot(f5,d5,'r');%第二个心形小圆弧1plot(f6,d6,'r');%小圆弧2plot(f7,d7,'r');%大圆弧1plot(f8,d8,'r');%大圆弧2pause(0.01);%停顿0.01秒drawnow;fill([c1-1.1,c2+1.1,c2+1.1,c1-1.1],[d1-4,d1-4,d2+1,d2+1],'k');%除去显示出来的心形1，以便移动fill([f1-1.1,f2+1.1,f2+1.1,f1-1.1],[d1-4,d1-4,d2+1,d2+1],'k');%除去显示出来的心形2，以便移动end;%循环结束plot(c5,d5,'r');plot(c6,d6,'r');plot(c7,d7,'r');plot(c8,d8,'r');%显示最后的心形。
matlab动态绘图Animation 主要是查看matlab帮助的Animation动画页⾯1、函数播放录制的电影桢将轴或图形捕获为影⽚帧返回与电影帧相关联的图像数据将图像转换为电影帧创建动画线⼆维彗星图三维彗星图更新数据并处理回调指定数据源后刷新图中的数据线动画2、官⽅例⼦（1）画出sin(x)图像，并且追踪⼀个点%%%创建sinxx = linspace(0,10,1000);y = sin(x);plot(x,y)hold onp = plot(x(1),y(1),'o','MarkerFaceColor','red'); %标记第⼀个点，设置为红⾊hold offaxis manual %将轴限制模式设置为⼿动，以避免在整个动画循环中重新计算限制。
%%%使⽤drawnow动态画图for k = 2:length(x)p.XData = x(k);p.YData = y(k);drawnowend（2）画出sin(x)图像，追踪⼀个点，显⽰坐标变换%%%画出sin(x)图像x = linspace(-6,6,1000);y = sin(x);plot(x,y)axis manual%%%设置图⽚格式ax = gca;h = hgtransform('Parent',ax);hold onplot(x(1),y(1),'o','Parent',h);hold offt = text(x(1),y(1),num2str(y(1)),'Parent',h,...'VerticalAlignment','top','FontSize',14);%%%使⽤drawnow动态画图for k = 2:length(x)m = makehgtform('translate',x(k)-x(1),y(k)-y(1),0);h.Matrix = m;t.String = num2str(y(k));drawnowend(3)这个例⼦展⽰了如何通过更新三⾓形的数据属性来让⼀个三⾓形在圆的内部循环。
matlab综合题:采用动画的形式书写本人的名字,具体字体自定为了在MATLAB中创建一个动画来书写您的名字，我们可以使用plot函数来绘制每个字符，并使用pause函数来逐帧显示动画。
以下是一个简单的示例，演示如何创建这样的动画。
假设您的名字是"张三"，我们将使用宋体字体。
matlab% 初始化参数fontsize = 20; % 字体大小x = 0:0.1:10; % x轴范围y = sin(x); % 示例数据% 获取您的名字name = input('请输入您的名字: ','s');% 创建动画帧for i = 1:length(name)% 绘制当前字符plot(x, y, 'fontsize', fontsize);text(5, 0, name(i), 'fontsize', fontsize);% 暂停并显示当前帧pause(0.1); % 控制动画速度clear x y name; % 清空变量以准备下一个字符end在上述代码中，我们首先定义了一些参数，如字体大小和x轴范围。
然后，我们使用input函数从用户那里获取名字。
接下来，我们使用一个for循环来逐个绘制名字中的每个字符。
对于每个字符，我们使用plot函数绘制背景，并使用text函数在适当的位置绘制字符。
然后，我们使用pause函数暂停程序，以便用户可以看到当前帧。
最后，我们使用clear函数清空变量，以便绘制下一个字符。
注意：这只是一个基本的示例，您可能需要根据自己的需求进行修改和优化。

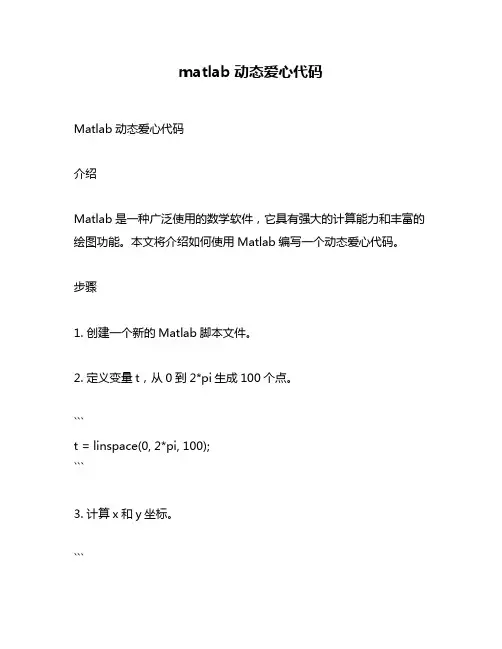

matlab动态爱心代码Matlab动态爱心代码介绍Matlab是一种广泛使用的数学软件，它具有强大的计算能力和丰富的绘图功能。
本文将介绍如何使用Matlab编写一个动态爱心代码。
步骤1. 创建一个新的Matlab脚本文件。
2. 定义变量t，从0到2*pi生成100个点。
```t = linspace(0, 2*pi, 100);```3. 计算x和y坐标。
```x = 16*sin(t).^3;y = 13*cos(t)-5*cos(2*t)-2*cos(3*t)-cos(4*t); ```4. 绘制爱心图形。
```plot(x, y, 'r', 'LineWidth', 2);axis equal off;hold on;fill(-x, y, 'r');```5. 添加动画效果。
```for i = 1:50fill(-x, y, 'w');x = x + randn(size(x))/10;y = y + randn(size(y))/10;plot(x, y, 'r', 'LineWidth', 2);axis equal off;hold on;fill(-x, y, 'r');pause(0.1);end```6. 运行脚本文件，观察动态爱心效果。
完整代码```matlabt = linspace(0, 2*pi, 100);x = 16*sin(t).^3;y = 13*cos(t)-5*cos(2*t)-2*cos(3*t)-cos(4*t);plot(x, y, 'r', 'LineWidth', 2);axis equal off;hold on;fill(-x, y, 'r');for i = 1:50fill(-x, y, 'w');x = x + randn(size(x))/10;y = y + randn(size(y))/10;plot(x, y, 'r', 'LineWidth', 2);axis equal off;hold on;fill(-x, y, 'r');pause(0.1);end```总结本文介绍了如何使用Matlab编写一个动态爱心代码。
matlab画立体蝴蝶的代码Matlab是一款强大的工具，可以帮助我们完成许多数据分析、数学建模和图像处理等工作。
在Matlab中，我们可以用简单的代码绘制出许多精美的图像，例如立体蝴蝶。
下面就来介绍一下如何使用Matlab绘制立体蝴蝶的代码。
1.准备工作我们需要在Matlab中打开一个新的文件，然后输入下面这句代码创建一个3D画布：figure('units','normalized','outerposition',[0 0 1 1])这句代码将创建一个全屏的3D画布，供我们后续用来绘制立体蝴蝶。
2.绘制蝴蝶的翅膀接下来，我们需要定义蝴蝶的两个翅膀，具体代码如下：t = 0:pi/10:2*pi;x = sin(t).*(exp(cos(t))-2*cos(4*t)-sin(t/12).^5);y = cos(t).*(exp(cos(t))-2*cos(4*t)-sin(t/12).^5);z = sin(t/2).^2.*cos(5*t+pi/2);plot3(x,y,z,'r','LineWidth',2)这段代码的意思是先设置一个参数t，然后用该参数计算出x、y、z坐标分别对应蝴蝶翅膀上的点的位置。
最后使用plot3函数将这些点连接起来，形成一个立体的蝴蝶翅膀。
这时我们已经完成了蝴蝶的一只翅膀的绘制。
接下来我们需要将另一只翅膀按照一定的规律旋转、平移后绘制出来。
代码如下：hold onfor i=1:3xx = x*cos(pi*i/3) + y*sin(pi*i/3) - 5*(cos(pi*i/3)+1)/2; yy = -x*sin(pi*i/3) + y*cos(pi*i/3);zz = z+2*i;plot3(xx,yy,zz,'r','LineWidth',2)end这段代码首先使用for循环来遍历翅膀的三个位置。
MATLAB动画演示效果一%曲柄滑块机构hf=figure('name','曲柄滑块机构');set(hf,'color','g');hold onaxis([-6,6,-4,4]);grid onaxis('off');xa0=-5;%活塞左顶点坐标xa1=-2.5;%活塞右顶点坐标xb0=-2.5;%连杆左顶点坐标xb1=2.2;%连杆右顶点坐标x3=3.5;%转轮坐标y3=0;%转轮坐标x4=xb1;%设置连杆头的初始位置横坐标y4=0;%设置连杆头的初始位置纵坐标x5=xa1;y5=0;x6=x3;%设置连轴初始横坐标y6=0;%设置连轴初始纵坐标a=0.7;b=0.7c=0.7a1=line([xa0;xa1],[0;0],'color','b','linestyle','-','linewidth',40); %设置活塞a3=line(x3,y3,'color',[0.5 0.6 0.3],'linestyle','.','markersize',300);%设置转轮a2=line([xb0;xb1],[0;0],'color','black','linewidth',10);%设置连杆a5=line(x5,y5,'color','black','linestyle','.','markersize',40);%设置连杆活塞连接头a4=line(x4,y4,'color','black','linestyle','.','markersize',50);%设置连杆连接头a6=line([xb1;x3],[0;0],'color','black','linestyle','-','linewidth',10);a7=line(x3,0,'color','black','linestyle','.','markersize',50);%设置运动中心a8=line([-5.1;-0.2],[0.7;0.7],'color','y','linestyle','-','linewidth',5);%设置汽缸壁a9=line([-5.1;-0.2],[-0.72;-0.72],'color','y','linestyle','-','linewidth',5);%设置汽缸壁a10=line([-5.1;-5.1],[-0.8;0.75],'color','y','linestyle','-','linewidth',5);%设置汽缸壁a11=fill([-5,-5,-5,-5],[0.61,0.61,-0.61,-0.61],[a,b,c]);%设置汽缸气体len1=4.8;%连杆长len2=2.5;%活塞长r=1.3;%运动半径dt=0.015*pi;t=0;while 1t=t+dt;if t>2*pit=0;endlena1=sqrt((len1)^2-(r*sin(t))^2);%连杆在运动过程中横轴上的有效长度rr1=r*cos(t);%半径在运动过程中横轴上的有效长度xaa1=x3-sqrt(len1^2-(sin(t)*r)^2)-(r*cos(t));%活塞在运动过程中的右顶点坐标位置xaa0=xaa1-2.5;%%活塞在运动过程中的左顶点坐标位置x55=x3-cos(t)*r;%连杆在运动过程中横坐标位置y55=y3-sin(t)*r;%连杆在运动过程中纵坐标位置set(a4,'xdata',x55,'ydata',y55);%设置连杆顶点运动set(a1,'xdata',[xaa1-2.5;xaa1],'ydata',[0;0]);%设置活塞运动set(a2,'xdata',[xaa1;x55],'ydata',[0;y55]);set(a5,'xdata',xaa1);%设置活塞与连杆连接头的运动set(a6,'xdata',[x55;x3],'ydata',[y55;0]);set(a11,'xdata',[-5,xaa0,xaa0,-5]);%设置气体的填充set(gcf,'doublebuffer','on');%消除震动drawnow;end文献出处：/blog/static/13485835420091124584320/MATLAB动画效果演示二MATLAB 2009-12-24 17:15:48 阅读135 评论0 字号：大中小订阅%理想弹簧阵子简谐运动%Clearrectangle('position',[12,8.5,2,0.3],'FaceColor',[0.5,0.3,0.4]);axis([0,15,-1,10]);%画顶板hold onplot([13,13],[7,8.5],'r','linewidth',2);%画直线y=2:.2:7;M=length(y);x=12+mod(1:M,2)*2;x(1)=13;x(end-3:end)=13;D=plot(x,y);%弹簧C=0:.1:2*pi;r=0.35;t1=r*sin(C);F1=fill(13+r*cos(C),2+t1,'r');% 球set(gca,'ytick',[0:2:9]);set(gca,'yticklabels',num2str([-1:3]'));plot([0,15],[3.3,3.3],'black');H1=plot([0,13],[3.3,3.3],'y');% 句柄[黄线]Q=plot(0,3.8,'color','r');% 运动曲线;td=[];yd=[];T=0;text(2,9,'理想中的弹簧振子简谐振动','fontsize',16);set(gcf,'doublebuffer','on');while T<12;pause(0.2);Dy=(3/2-1/2*sin(pi*T))*1/2;Y=-(y-2)*Dy+7;Yf=Y(end)+t1;td=[td,T];yd=[yd,Y(end)];set(D,'ydata',Y);set(F1,'ydata',Yf,'facecolor',rand(1,3));set(H1,'xdata',[T,13],'ydata',[Y(end),Y(end)]);set(Q,'xdata',td,'ydata',yd) ;T=T+0.1;end文献出处：/blog/static/1348583542009112451548632/%台球完全碰撞模拟示例axis([-1.6,12.6,-1.6,10.7])%确定坐标轴参数范围hold on %保持当前图形及轴系的所有特性fill([-2,13,13,-2],[-2,-2,11,11],[0,1,0]);%填充底座背景fill([-1,12,12,-1],[-1,-1,10,10],[0,0.5,0]);%填充底座背景ball1=line(0,5,'color','r','marker','.','erasemode','xor','markersize',60);%设置小球颜色,大小,线条的擦拭方式ball2=line(8,9,'color','g','marker','.','erasemode','xor','markersize',60);%设置小球颜色,大小,线条的擦拭方式ball3=line(-1,-1,'color','g','marker','.','erasemode','xor','markersize',80);%设置左下角圆的颜色,大小,线条的擦拭方式ball4=line(12,-1,'color','g','marker','.','erasemode','xor','markersize',80);%设置右下角圆的颜色,大小,线条的擦拭方式ball3=line(-1,10,'color','g','marker','.','erasemode','xor','markersize',80);%设置左上角圆的颜色,大小,线条的擦拭方式ball4=line(12,10,'color','g','marker','.','erasemode','xor','markersize',80);%设置右上角圆的颜色,大小,线条的擦拭方式title('完全非弹碰在模拟台球比赛的应用', 'color','r','fontsize',15);%图形标题pause(1)%设定暂停时间的长度t=0;dt=0.005;%设制初始数值while t<7.2%设定横轴范围t=t+dt;%设制横轴计算公式y=1/2*t+5;%设制纵轴计算公式set(ball1,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end %结束while t<8.8%设定横轴范围t=t+dt;%设制横轴计算公式y=1/2*t+5;%设制纵轴计算公式set(ball2,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end %结束while t<11.5%设定横轴范围t=t+dt;%设制横轴计算公式y=-1/2*t+14.3;%设制纵轴计算公式set(ball2,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end%结束while t>-0.5%设制横轴范围t=t-dt;%设制横轴计算公式y=1/2*t+2.90;%设制纵轴计算公式set(ball2,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end%结束while t<6%设制横轴范围t=t+dt;%设制横轴计算公式y=-1/2*t+2.40;%设制纵轴计算公式set(ball2,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end%结束while t<11.5%设制横轴范围t=t+dt;%设制横轴计算公式y=1/2*t-3.0;%设制纵轴计算公式set(ball2,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end%结束while t>-2%设制横轴范围t=t-dt;%设制横轴计算公式y=-t*7.65/12.9+9.57;%设制纵轴计算公式set(ball2,'xdata',t,'ydata',y)%设制球的运动drawnow;%刷新屏幕end%结束text(2,5,'好！进球了啊！！！恭喜！','fontsize',16,'color','r'); %显示字幕的颜色和大小文献出处：/blog/static/134858354200911245185379/MATLAB动画效果演示四MATLAB 2009-12-24 17:22:18 阅读50 评论2 字号：大中小订阅%能量守恒验证示例fill([6,7,7,6],[5,5,0,0],[0,0.5,0]);%右边竖条的填充hold on; %保持当前图形及轴系的所有特性fill([2,6,6,2],[3,3,0,0],[0,0.5,0]);%左边竖条的填充hold on;% 保持当前图形及轴系的所有特性t1=0:pi/60:pi;plot(4-2*sin(t1-pi/2),5-2*cos(t1-pi/2));%绘制中间的凹弧图形grid;%添加网格线axis([0,9,0,9]);%定义坐标轴的比例%axis('off');%关闭所有轴标注，标记，背景fill([1,2,2,1],[5,5,0,0],[0,0.5,0]);%中间长方形的填充hold on;% 保持当前图形及轴系的所有特性title('31608118');%定义图题x0=6;y0=5;head1=line(x0,y0,'color','r','linestyle','.','erasemode','xor','markersize',30);head2=line(x0,y0,'color','r','linestyle','.','erasemode','xor','markersize',50); %设置小球颜色,大小,线条的擦拭方式t=0;%设置小球的初始值dt=0.001;%设置运动周期t1=0;%设置大球的初始值dt1=0.001;while 1%条件表达式t=t+dt;x1=9-1*t;y1=5;x3=6;y3=5;if t>0x2=6;y2=5;%设置小球的运动轨迹endif t>2.8t=t+dt;a=sin(t-3);x1=6.1;y1=5.1;x3=4-2*sin(1.5*a);y3=5-2*cos(1.5*a);%设置大球的运动轨迹endset(head1,'xdata',x1,'ydata',y1);%设置球的运动set(head2,'xdata',x3,'ydata',y3);drawnow;end文献出处：/blog/static/1348583542009112452218157/。
曲线之美——塞尔曲线计算机科学与技术一班周星在我们的电脑中有这样一个屏幕保护程序叫做贝塞尔曲线，不知道大家留意过没有？因为这个学期我既学了c语言，又学了matlab，所以对编程很感兴趣。
我认为自己编出屏幕保护程序来既是一种学习知识的方式，也是一种开拓智力、放松心情的休闲方式。
上网查了贝塞尔曲线的数学表示式之后，我就开始用自己可怜的一点matlab知识解决它（其实本学期matlab学的挺多的，只是本人掌握的少，辜负了老师的期望）。
网上的给出的贝塞尔曲线的定义如下：在图形图像编程时，我们常常需要根据一系列已知点坐标来确定一条光滑曲线。
其中有些曲线需要严格地通过所有的已知点，而有些曲线却不一定需要。
在后者中，比较有代表性的一类曲线是贝塞尔曲线（Bézier Splines）。
在历史上，研究贝塞尔曲线的人最初是按照已知曲线参数方程来确定四个点的思路设计出这种矢量曲线绘制法。
涕淌为了向大家介绍贝塞尔曲线的公式，也故意把问题的已知和所求颠倒了一下位置：如果已知一条曲线的参数方程，系数都已知，并且两个方程里都含有一个参数t，它的值介于0、1之间，表现形式如下所示：x(t) = ax * t ^ 3 + bx * t ^ 2 + cx * t + x0y(t) = ay * t ^ 3 + by * t ^ 2 + cy * t + y0由于这条曲线的起点(x0,y0)是已知的，我们可以用以下的公式来求得剩余三个点的坐标：x1 = x0 + cx / 3x2 = x1 + ( cx + bx ) / 3x3 = x0 + cx + bx + axy1 = y0 + cy / 3y2 = y1 + ( cy + by ) / 3y3 = y0 + cy + by + ay你细细观察一下就知道了，无论方程的已知和所求是什么，总是有六个未知数，并且我们总能找到六个等式（记住(x0,y0)总是已知的），也就是说，上面的方法是完全可逆的，因此我们可以根据四个已知点坐标来反求曲线参数公式的系数。

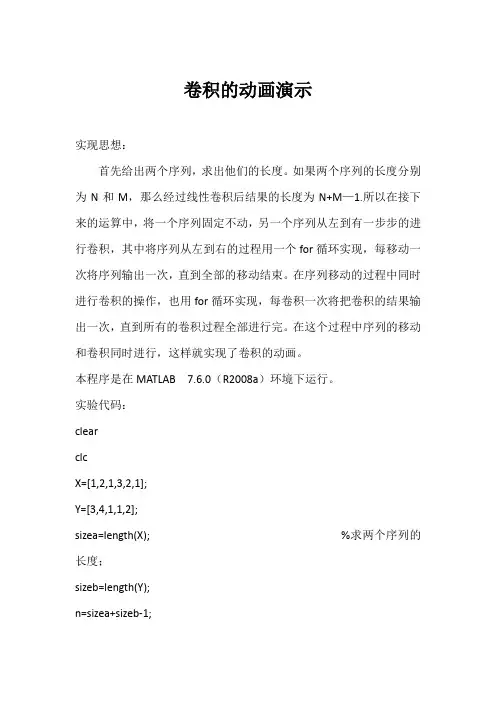

卷积的动画演示实现思想：首先给出两个序列，求出他们的长度。
如果两个序列的长度分别为N和M，那么经过线性卷积后结果的长度为N+M—1.所以在接下来的运算中，将一个序列固定不动，另一个序列从左到有一步步的进行卷积，其中将序列从左到右的过程用一个for循环实现，每移动一次将序列输出一次，直到全部的移动结束。
在序列移动的过程中同时进行卷积的操作，也用for循环实现，每卷积一次将把卷积的结果输出一次，直到所有的卷积过程全部进行完。
在这个过程中序列的移动和卷积同时进行，这样就实现了卷积的动画。
本程序是在MATLAB 7.6.0（R2008a）环境下运行。
实验代码：clearclcX=[1,2,1,3,2,1];Y=[3,4,1,1,2];sizea=length(X); %求两个序列的长度；sizeb=length(Y);n=sizea+sizeb-1;a= 0 : sizeb-1;%y2(a+1)=x2(q-a);nn=1:sizea; %输出第一个序列：subplot(3,1,1)stem(nn,X)title('X(n)');axis([-16,16,0,10])for n=1 : sizea+sizeb-1k=-sizeb+n:1:-1+n;subplot(3,1,2) %第二个序列移动的过程；stem(k,Y)title('Y(n-m)');axis([-16,16,0,10])y=conv(X,Y); %求卷积运算；t=1:1:n;h(t)=y(t); %依次输出卷积的过程subplot(3,1,3)t=0:n-1;stem(t,h); title('线性卷积y(n)')axis([-16,16,0,24]);pause(1)end说明：由于此次实验是动画的，所以不能形象的给出卷积的动态过程，只能截取几张图进行展示。
具体的过程老师将程序运行一遍即可。
clear,close all>> t=0t =>> %输入两组信号的振幅、波长和频率>> a1=input('振幅1=');b1=input('波长1=');v1=input('速度1=');振幅1=1波长1=6速度1=0.2>> a2=input('振幅2=');b2=input('波长2=');v2=input('速度2=');振幅2=2波长2=6速度2=0.2>> while t<=9x=0:0.001:10; %给出位置轴上10m,分为10000个点y1=a1*sin(2*pi/b1*(x+v1*t));y2=a2*cos(2*pi/b2*(x-v2*t));y3t=y1+y2;plot(x,y3t);hold on;t=t+1;end动画，两列波相向传播clear,close all>> t=0t =>> a1=input('振幅1=');b1=input('波长1=');v1=input('速度1=');振幅1=1波长1=2速度1=200>> a2=input('振幅2=');b2=input('波长2=');v2=input('速度2=');振幅2=2波长2=2速度2=300>> x=0:0.001:10; %给出位置轴上10m,分为10000个点y1=a1*sin(2*pi/b1*(x+v1*t));y2=a2*cos(2*pi/b2*(x-v2*t));y3t=y1+y2;>> M=moviein(60);>> clear t>> for t=1:60;plot(x,y3t);M(:,t)=getframe;end>> t=0t =>> a1=input('振幅1=');b1=input('波长1=');v1=input('速度1=');振幅1=1波长1=2速度1=200>> a2=input('振幅2=');b2=input('波长2=');v2=input('速度2=');振幅2=2波长2=2速度2=300>> x=0:0.001:10; %给出位置轴上10m,分为10000个点y1=a1*sin(2*pi/b1*(x+v1*t));y2=a2*cos(2*pi/b2*(x-v2*t));y3t=y1+y2;>> M=moviein(60);>> clear t>> for t=1:60; plot(x,y3t);M(:,t)=getframe; endmovie(M,30)。
matlab动画制作例子
在MATLAB中，你可以使用`pause`和`drawnow`命令来制作动画。
以下是一个简单的例子，它展示了如何创建一个动画，该动画显示一个点在二维平面上沿一圆形路径移动。
```matlab
% 初始化参数
t = 0::2pi; % 时间向量
x = sin(t); % x坐标
y = cos(t); % y坐标
% 创建图形窗口
figure;
% 循环动画
for k = 1:length(t)
% 绘制当前点的位置
plot(x(k), y(k), 'ro');
% 添加标题和标签
title('点在圆上的移动');
xlabel('x');
ylabel('y');
% 暂停并更新图形，以便可以看到动画效果
pause();
drawnow;
end
```
这个脚本将会创建一个动画，显示一个点在二维平面上沿着一个圆形路径移动。
这个动画是通过在一个循环中绘制每个点的位置并暂停一段时间来创建的。
`drawnow`命令将立即更新图形窗口，使得你可以看到动画效果。
注意：MATLAB的版本和环境可能会影响动画的表现。
在一些环境中，可能需要使用不同的命令或参数才能获得最佳的动画效果。
有趣的MATLAB1.游戏程序MATLAB游戏程序目录1.空格游戏 (2)2.华容道 (3)3.凑五子棋 (14)4.2048 (19)5.俄罗斯方块 (24)1.空格游戏function pintu1()A = gen();G = [1 2 3;4 5 6;7 8 0];drawmap(A);while 1[xpos,ypos] = ginput(1);col = ceil(xpos);row = 3-ceil(ypos)+1;num = A(row,col);if row>1&A(row-1,col)==0A(row-1,col) = num;A(row,col) = 0;endif row<3&A(row+1,col)==0A(row+1,col) = num;A(row,col) = 0;endif col>1&A(row,col-1)==0A(row,col-1) = num;A(row,col) = 0;endif col<3&A(row,col+1)==0A(row,col+1) = num;A(row,col) = 0;enddrawmap(A)zt = abs(A-G);if sum(zt(:))==0msgbox('恭喜您成功完成！')breakendendfunction drawmap(A)clf;hold online([0 3],[0 0],'linewidth',4);line([3 3],[0 3],'linewidth',4);line([0 3],[3 3],'linewidth',4);line([0 0],[0 3],'linewidth',4);for i = 1:3for j = 1:3drawrect([j-1 3-i],[j 3-i],[j 3-i+1],[j-1 3-i+1],'y',A(i,j)); endendaxis equalaxis offfunction drawrect(x1,x2,x3,x4,color,num)x = [x1(1) x2(1) x3(1) x4(1)];y = [x1(2) x2(2) x3(2) x4(2)];fill(x,y,color)if num==0text(0.5*(x1(1)+x2(1)),0.5*(x1(2)+x4(2)),' ','fontsize',24)elsetext(0.5*(x1(1)+x2(1))-0.05,0.5*(x1(2)+x4(2)),num2str(num),'fontsize',24) endfunction y = gen()y = inf*ones(1,9);for i = 1:9while 1a = randint(1,1,9);if isempty(find(y==a))y(i) = a;breakendendendy = reshape(y,3,3);2.华容道function huarongdao()A = [2 1 1 3;2 1 1 3;4 6 6 5;4 7 7 5;7 0 0 7];drawmap(A)while 1if A(5,2)==1&A(5,3)==1ch = menu('曹操成功逃出华容道！如果要继续玩，按“是”，否则按“否”','是','否');switch chcase 1huarongdao();case 2returnendend[xpos,ypos] = ginput(1);col = ceil(xpos);row = 5-ceil(ypos)+1;juese = A(row,col);switch juesecase 1%点击了曹操[I,J] = find(A==1);rm = max(I);rn = min(I);lm = max(J);ln = min(J);%判断是否能向左移if ln>1&isequalm(A([rn,rm],ln-1),[0;0]) A([rn,rm],ln-1)=[1;1];A([rn,rm],lm)=[0;0];drawmap(A)end%判断是否能向右移if lm<4&isequalm(A([rn,rm],lm+1),[0;0]) A([rn,rm],lm+1)=[1;1];A([rn,rm],ln)=[0;0];drawmap(A)end%判断是否能向下移if rn>1&isequalm(A(rn-1,[ln,lm]),[0,0]) A(rn-1,[ln,lm])=[1,1];A(rn+1,[ln,lm])=[0,0];drawmap(A)end%判断是否能向上移if rm<5&isequalm(A(rm+1,[ln,lm]),[0,0]) A(rm+1,[ln,lm])=[1,1];A(rm-1,[ln,lm])=[0,0];drawmap(A)endcase 2% 点击了黄忠[I,J] = find(A==2);rm = max(I);rn = min(I);lm = max(J);ln = min(J);%判断是否能向左移if ln>1&isequalm(A([rn,rm],ln-1),[0;0]) A([rn,rm],ln-1)=[2;2];A([rn,rm],lm)=[0;0];drawmap(A)end%判断是否能向右移if lm<4&isequalm(A([rn,rm],lm+1),[0;0]) A([rn,rm],lm+1)=[2;2];A([rn,rm],ln)=[0;0];drawmap(A)endif rn>1&A(rn-1,ln)==0if rm<5&A(rm+1,ln)==0%如果又能上移又能下移，则要点击的部位ch = menu('请选择移到的方向：','上','下')switch chcase 1%上移A(rn-1,ln) = 2;A(rn+1,ln) = 0;drawmap(A)case 2%下移A(rm+1,ln) = 2;A(rm-1,ln) = 0;drawmap(A)endelse%只能上移A(rn-1,ln) = 2;A(rn+1,ln) = 0;drawmap(A)endelseif rm<5&A(rm+1,ln)==0A(rm+1,ln) = 2;A(rm-1,ln) = 0;drawmap(A)endcase 3%张飞[I,J] = find(A==3);rm = max(I);rn = min(I);lm = max(J);ln = min(J);%判断是否能向左移if ln>1&isequalm(A([rn,rm],ln-1),[0;0])A([rn,rm],ln-1)=[3;3];A([rn,rm],lm)=[0;0];drawmap(A)end%判断是否能向右移if lm<4&isequalm(A([rn,rm],lm+1),[0;0])A([rn,rm],lm+1)=[3;3];A([rn,rm],ln)=[0;0];drawmap(A)endif rn>1&A(rn-1,ln)==0if rm<5&A(rm+1,ln)==0%如果又能上移又能下移，则要点击的部位ch = menu('请选择移到的方向：','上','下')switch chcase 1%上移A(rn-1,ln) = 3;A(rn+1,ln) = 0;drawmap(A)case 2%下移A(rm+1,ln) = 3;A(rm-1,ln) = 0;endelse%只能上移A(rn-1,ln) = 3;A(rn+1,ln) = 0;drawmap(A)endelseif rm<5&A(rm+1,ln)==0A(rm+1,ln) = 3;A(rm-1,ln) = 0;endcase 4%马超[I,J] = find(A==4);rm = max(I);rn = min(I);lm = max(J);ln = min(J);%判断是否能向左移if ln>1&isequalm(A([rn,rm],ln-1),[0;0])A([rn,rm],ln-1)=[4;4];A([rn,rm],lm)=[0;0];drawmap(A)end%判断是否能向右移if lm<4&isequalm(A([rn,rm],lm+1),[0;0])A([rn,rm],lm+1)=[4;4];A([rn,rm],ln)=[0;0];drawmap(A)endif rn>1&A(rn-1,ln)==0if rm<5&A(rm+1,ln)==0%如果又能上移又能下移，则要点击的部位ch = menu('请选择移到的方向：','上','下')switch chcase 1%上移A(rn-1,ln) = 4;A(rn+1,ln) = 0;drawmap(A)case 2%下移A(rm+1,ln) = 4;endelse%只能上移A(rn-1,ln) = 4;A(rn+1,ln) = 0;drawmap(A)endelseif rm<5&A(rm+1,ln)==0A(rm+1,ln) = 4;A(rm-1,ln) = 0;drawmap(A)endcase 5%赵云[I,J] = find(A==5);rm = max(I);rn = min(I);lm = max(J);ln = min(J);%判断是否能向左移if ln>1&isequalm(A([rn,rm],ln-1),[0;0]) A([rn,rm],ln-1)=[5;5];A([rn,rm],lm)=[0;0];drawmap(A)end%判断是否能向右移if lm<4&isequalm(A([rn,rm],lm+1),[0;0]) A([rn,rm],lm+1)=[5;5];A([rn,rm],ln)=[0;0];drawmap(A)endif rn>1&A(rn-1,ln)==0if rm<5&A(rm+1,ln)==0%如果又能上移又能下移，则要点击的部位ch = menu('请选择移到的方向：','上','下')switch chcase 1%上移A(rn-1,ln) = 5;A(rn+1,ln) = 0;drawmap(A)case 2%下移A(rm-1,ln) = 0;drawmap(A)endelse%只能上移A(rn-1,ln) = 5;A(rn+1,ln) = 0;drawmap(A)endelseif rm<5&A(rm+1,ln)==0A(rm+1,ln) = 5;A(rm-1,ln) = 0;drawmap(A)endcase 6%关羽[I,J] = find(A==6);rm = max(I);rn = min(I);lm = max(J);ln = min(J);%判断是否能向上移if rn>1 & isequalm(A(rn-1,[ln,lm]),[0,0])A(rn-1,[ln,lm])=[6,6];A(rn,[ln,lm])=[0,0];drawmap(A)end%判断是否能向下移if rm<5&isequalm(A(rm+1,[ln,lm]),[0,0])A(rm+1,[ln,lm])=[6,6];A(rm,[ln,lm])=[0,0];drawmap(A)endif ln>1&A(rn,ln-1)==0if lm<4&A(rm,lm+1)==0%如果又能左移又能右移，则要点击的部位ch = menu('请选择移到的方向：','左','右')switch chcase 1%左移A(rm,ln-1) = 6;A(rm,ln+1) = 0;drawmap(A)case 2%右移A(rm,lm+1) = 6;A(rm,lm-1) = 0;drawmap(A)endelse%只能左移A(rm,ln-1) = 6;A(rm,ln+1) = 0;drawmap(A)endelseif lm<4&A(rm,lm+1)==0A(rm,lm+1) = 6;A(rm,lm-1) = 0;drawmap(A)endcase 7 %小卒if row>1&A(row-1,col)==0 % 上if col>1&A(row,col-1)==0 % 左ch = menu('请选择移到的方向：','上','左') switch chcase 1A(row-1,col) = 7;A(row,col) = 0;drawmap(A)case 2A(row,col-1) = 7;A(row,col) = 0;drawmap(A)endelseif row<5&A(row+1,col)==0% 下ch = menu('请选择移到的方向：','上','下') switch chcase 1A(row-1,col) = 7;A(row,col) = 0;drawmap(A)case 2A(row+1,col) = 7;A(row,col) = 0;drawmap(A)endelseif col<4&A(row,col+1)==0 %右switch chcase 1A(row-1,col) = 7;A(row,col) = 0;drawmap(A)case 2A(row,col+1) = 7;A(row,col) = 0;drawmap(A)endelse %只能向上A(row-1,col) = 7;A(row,col) = 0;drawmap(A)endelseif col>1&A(row,col-1)==0%左if row<5&A(row+1,col)==0%下ch = menu('请选择移到的方向：','左','下') switch chcase 1A(row,col-1) = 7;A(row,col) = 0;drawmap(A)case 2A(row+1,col) = 7;A(row,col) = 0;drawmap(A)endelseif col<4&A(row,col+1)==0%右switch chcase 1A(row,col-1) = 7;A(row,col) = 0;drawmap(A)case 2A(row,col+1) = 7;A(row,col) = 0;drawmap(A)endelse%只能向左A(row,col-1) = 7;A(row,col) = 0;drawmap(A)endelseif row<5&A(row+1,col)==0%下if col<4&A(row,col+1)==0%右ch = menu('请选择移到的方向：','下','右') switch chcase 1A(row+1,col) = 7;A(row,col) = 0;drawmap(A)case 2A(row,col+1) = 7;A(row,col) = 0;drawmap(A)endelse%只能向下A(row+1,col) = 7;A(row,col) = 0;drawmap(A)endelseif col<4&A(row,col+1)==0%只能向右A(row,col+1) = 7;A(row,col) = 0;drawmap(A)endendendfunction drawmap(A)clfhold on%曹操[I J] = find(A==1);x1 = min(J)-1;x2 = max(J);y1 = 5-(min(I)-1);y2 = 5-max(I);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'r')text(0.5*(x1+x2)-0.5,0.5*(y1+y2),'曹操','fontsize',28)% 黄忠[I,J] = find(A==2);x1 = min(J)-1;x2 = max(J);y1 = 5-(min(I)-1);y2 = 5-max(I);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'y')text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y1),'黄','fontsize',28)text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y2),'忠','fontsize',28) % 张飞[I,J] = find(A==3);x1 = min(J)-1;x2 = max(J);y1 = 5-(min(I)-1);y2 = 5-max(I);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'y')text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y1),'张','fontsize',28) text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y2),'飞','fontsize',28) % 马超[I,J] = find(A==4);x1 = min(J)-1;x2 = max(J);y1 = 5-(min(I)-1);y2 = 5-max(I);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'y')text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y1),'马','fontsize',28) text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y2),'超','fontsize',28) % 赵云[I,J] = find(A==5);x1 = min(J)-1;x2 = max(J);y1 = 5-(min(I)-1);y2 = 5-max(I);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'y')text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y1),'赵','fontsize',28) text(0.5*(x1+x2)-0.26,0.5*(0.5*(y1+y2)+y2),'云','fontsize',28) % 关羽[I,J] = find(A==6);x1 = min(J)-1;x2 = max(J);y1 = 5-(min(I)-1);y2 = 5-max(I);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'y')text(0.5*(x1+0.5*(x1+x2))-0.26,0.5*(y1+y2),'关','fontsize',28) text(0.5*(0.5*(x1+x2)+x2)-0.26,0.5*(y1+y2),'羽','fontsize',28) %小卒[I,J] = find(A==7);for i = 1:length(I)x1 = J(i)-1;x2 = J(i);y1 = 5-(I(i)-1);y2 = 5-I(i);drawrect([x1,y1],[x2,y1],[x2,y2],[x1,y2],'g')text(0.5*(x1+x2)-0.26,0.5*(y1+y2),'卒','fontsize',28)end% 画背景line([0 4],[0 0],'color','b','linewidth',4)line([0 4],[5 5],'color','b','linewidth',4)line([0 0],[0 5],'color','b','linewidth',4)line([4 4],[0 5],'color','b','linewidth',4)for i = 1:4line([0 4],[i i],'color','b','linestyle','--')endfor i = 1:3line([i i],[0 5],'color','b','linestyle','--')endaxis equalaxis([0 4 0 5])axis offfunction drawrect(x1,x2,x3,x4,color)x = [x1(1) x2(1) x3(1) x4(1)];y = [x1(2) x2(2) x3(2) x4(2)];fill(x,y,color)3.凑五子棋function [ ] = five()global a h m1 n1 m2 n2 t h1 h2 h3 color score hsc ha sshf=figure('resize','off','name','five',...'position',[360 280 560 420],'numbertitle','off');set(gcf,'menubar','none','color',[0.3 0.3 0.3])set(gca,'position',[0.2300 0.1100 0.7750 0.8150]) set(gca,'xlim',[0,9],'ylim',[0,9])set(ha,'xtick',[],'ytick',[],'box','on')set(ha,'color',[0.7 0.6,0.6])set(ha,'DataAspectRatio',[1 1 1],'PlotBoxAspectRatio',[1 1 1]) x=repmat([0;9],1,9);y=[1:9;1:9];line(x,y,'color','k')line(y,x,'color','k')hst=uicontrol('style','text','string','Score','fontsize',30,...'units','normal','position',[0.02,0.55,0.26,0.14],'parent',hf,...'ForegroundColor','w','backgroundcolor',[0.3 0.3 0.3],...'fontweight','bold');hsc=uicontrol('style','text','string','0','fontsize',24,...'units','normal','position',[0.02,0.4,0.26,0.14],'parent',hf,...'ForegroundColor','w','backgroundcolor',[0.3 0.3 0.3],...'fontweight','bold');hbt=uicontrol('style','pushbutton','string','Restart','fontsize',1 8,...'units','normal','position',[0.02,0.16,0.26,0.14],'parent',hf,... 'fontweight','bold','callback',@restart);color=[...1 1 0;1 0 1;0 1 1;1 0 0;0 1 0;0 0 1;0.7 0.3 0;];h1=annotation('ellipse',[0.04,0.84,0.06,0.08],'facecolor','k'); h2=annotation('ellipse',[0.12,0.84,0.06,0.08],'facecolor','k'); h3=annotation('ellipse',[0.2,0.84,0.06,0.08],'facecolor','k'); set(ha,'buttondownfcn',@select2)initializefunction initialize()global a h m1 n1 m2 n2 t h1 h2 h3 color score hsc ssa=zeros(9);h=zeros(9)*NaN;m1=[];n1=[];m2=[];n2=[];ss=0;k=rs(1:81,5);t=ceil(rand(1,5)*7);a(k)=t;[m,n] = ind2sub([9,9],k);y=9.5-m;x=n-0.5;for p=1:5h(k(p))=line(x(p),y(p),'marker','o','markersize',24,...'markerfacecolor',color(t(p),:),'markeredgecolor','none',... 'buttondownfcn',@select1);endt=ceil(rand(1,3)*7);set(h1,'facecolor',color(t(1),:))set(h2,'facecolor',color(t(2),:))set(h3,'facecolor',color(t(3),:))function [k]=rs(s,n);for m=1:nt=ceil(rand*length(s));k(m)=s(t);s(t)=[];endfunction select1(src,eventdata)global a h m1 n1n1=ceil(get(src,'xdata'));m1=ceil(9-get(src,'ydata'));set(h(~isnan(h)),'markeredgecolor','none')set(src,'markeredgecolor','w')function select2(src,eventdata)global a h m1 n1 m2 n2 t h1 h2 h3 color score hsc ha ss if isempty(m1) || isempty(n1)returnendcp=get(src,'currentpoint');n2=ceil(cp(1,1));m2=ceil(9-cp(1,2));if a(m2,n2)returnendb=~a;b(m1,n1)=1;b=bwlabel(b,4);if b(m1,n1)~=b(m2,n2)enda(m2,n2)=a(m1,n1);a(m1,n1)=0;h(m2,n2)=h(m1,n1);h(m1,n1)=NaN;set(h(m2,n2),'xdata',n2-0.5,'ydata',9.5-m2,'markeredgecolor','none') m1=[];n1=[];judgement;if sum(sum(~a))<3hgo=text(1,4.5,'Game Over','fontsize',36,'fontweight',...'bold','parent',src);pause(3)delete(hgo);delete(h(~isnan(h)))set(hsc,'string','0')initialize;returnendif ~ssnew;endfunction judgementglobal a h m1 n1 m2 n2 t h1 h2 h3 color score hsc ha ssb=logical(zeros(9,9));ss=0;left=0;right=0;up=0;down=0;lu=0;rd=0;ld=0;ru=0;while n2-left-1>0 && a(m2,n2-left-1)==a(m2,n2)left=left+1;endwhile n2+right+1<10 && a(m2,n2+right+1)==a(m2,n2)right=right+1;endwhile m2-up-1>0 && a(m2-up-1,n2)==a(m2,n2)up=up+1;endwhile m2+down+1<10 && a(m2+down+1,n2)==a(m2,n2) down=down+1;endwhile n2-lu-1>0 && m2-lu-1>0 && a(m2-lu-1,n2-lu-1)==a(m2,n2) lu=lu+1;endwhile n2+rd+1<10 && m2+rd+1<10 && a(m2+rd+1,n2+rd+1)==a(m2,n2) rd=rd+1;endwhile n2-ld-1>0 && m2+ld+1<10 && a(m2+ld+1,n2-ld-1)==a(m2,n2) ld=ld+1;endwhile n2+ru+1<10 && m2-ru-1>0 && a(m2-ru-1,n2+ru+1)==a(m2,n2) ru=ru+1;endif left+right+1>=5b(m2,n2-left:n2+right)=1;endif up+down+1>=5b(m2-up:m2+down,n2)=1;endif lu+rd+1>=5ind=sub2ind([9,9],m2-lu:m2+rd,n2-lu:n2+rd);b(ind)=1;endif ld+ru+1>=5ind=sub2ind([9,9],m2+ld:-1:m2-ru,n2-ld:n2+ru);b(ind)=1;endif sum(sum(b))a(b)=0;delete(h(b));h(b)=NaN;score=score+sum(sum(b));set(hsc,'string',num2str(score))ss=1;endfunction newglobal a h m1 n1 m2 n2 t h1 h2 h3 color score hsc hak=rs(find(~a),3);a(k)=t;[mt,nt] = ind2sub([9,9],k);y=9.5-mt;x=nt-0.5;for p=1:3h(k(p))=line(x(p),y(p),'marker','o','markersize',24,...'markerfacecolor',color(t(p),:),'markeredgecolor','none',... 'buttondownfcn',@select1);endfor p=1:3m2=mt(p);n2=nt(p);judgement;endif sum(sum(~a))==0hgo=text(1,4.5,'Game Over','fontsize',36,'fontweight',... 'bold','parent',ha);pause(3)delete(hgo);delete(h(~isnan(h)))set(hsc,'string','0')initialize;returnendt=ceil(rand(1,3)*7);set(h1,'facecolor',color(t(1),:))set(h2,'facecolor',color(t(2),:))set(h3,'facecolor',color(t(3),:))function restart(src,eventdata)global a h m1 n1 m2 n2 t h1 h2 h3 color score hsc ha ssdelete(h(~isnan(h)))set(hsc,'string','0')initialize;4.2048function g2048(action)global totalscore flag score_board if nargin<1figure_h=figure;set(figure_h,'Units','points')set(figure_h,'UserData',figure_h); totalscore=0;flag=0;score_board=zeros(1,16);action='initialize';endswitch action。
卫星绕地球旋转演示动画clc,clear,close allh=figure('numbertitle','off','name','卫星绕地球旋转演示动画');%设置标题名字s1=0:.01:2*pi;hold on;axis equal; %建立坐标系axis off; %除掉Axesr1=10; %地球到太阳的平均距离r2=3; %卫星的轨道半径w1=1; %设置地球公转角速度w2=12; %设置卫星绕地球公转角速度t=0; %初始时刻pausetime=.002; %设置视觉暂留时间sita1=0;sita2=0;%设置开始它们都在水平线上set(gcf,'doublebuffer','on') %消除抖动plot(-20,18,'color','r','marker','.','markersize',40);text(-17,18,'太阳');%对太阳进行标识plot(-20,16,'color','b','marker','.','markersize',20);text(-17,16,'地球');%对地球进行标识plot(-20,14,'color','w','marker','.','markersize',13);text(-17,14,'卫星');%对卫星进行标识plot(0,0,'color','r','marker','.','markersize',60);%画太阳plot(r1*cos(s1),r1*sin(s1));%画地球公转轨道set(gca,'xlim',[-20 20],'ylim',[-20 20]);p1=plot(r1*cos(sita1),r1*sin(sita1),'color','b','marker','.','markersize',30);%地球初始位置l1=plot(r1*cos(sita1)+r2*cos(s1),r1*sin(sita1)+r2*sin(s1));%画卫星绕地球的公转轨道p2x=r1*cos(sita1)+r2*cos(sita2);p2y=r1*sin(sita1)+r2*sin(sita2);p2=plot(p2x,p2y,'w','marker','.','markersize',20);%画卫星的初始位置orbit=line('xdata',p2x,'ydata',p2y,'color','r');%画卫星的运动轨迹while 1if ~ishandle(h),return,endset(p1,'xdata',r1*cos(sita1),'ydata',r1*sin(sita1));%设置地球的运动过程set(l1,'xdata',r1*cos(sita1)+r2*cos(s1),'ydata',r1*sin(sita1)+r2*sin(s1));%设置卫星绕地球的公转轨道的运动过程ptempx=r1*cos(sita1)+r2*cos(sita2);ptempy=r1*sin(sita1)+r2*sin(sita2);set(p2,'xdata',ptempx,'ydata',ptempy);%设置卫星的运动过程p2x=[p2x ptempx];p2y=[p2y ptempy];set(orbit,'xdata',p2x,'ydata',p2y);%设置卫星运动轨迹的显示过程sita1=sita1+w1*pausetime;%地球相对太阳球转过的角度sita2=sita2+w2*pausetime;%卫星相对地球转过的角度pause(pausetime); %视觉暂停drawnow %刷新屏幕，重绘end。
有趣的MATLAB动画演示程序汇总1.弹球动画：这个动画演示程序使用MATLAB的图形绘制函数和动态更新机制，模拟了一个弹球在一个封闭空间内运动的过程。
程序中，可以调整弹球的初始位置和速度等参数，并可观察到弹球在墙壁上反弹的效果。
这个演示程序能够帮助您理解物体运动的基本原理，以及力学中的碰撞和反弹等概念。
2.二维粒子系统动画：这个动画演示程序模拟了一个二维粒子系统，在一个有限的空间内随机运动。
程序中，可以设置粒子的初始位置、速度和质量等参数，并观察到粒子之间的相互作用和碰撞效果。
这个演示程序可以帮助您理解粒子系统的行为和特性，以及分子动力学等领域的基本原理。
3.波动方程动画：这个动画演示程序模拟了一个一维波动方程，通过离散化和时间步进的方法，计算并绘制了波动在弦上的传播过程。
程序中，可以设置波动的初始条件和边界条件，并观察到波动在弦上的传播和反射效果。
这个演示程序可以帮助您理解波动方程的解析和数值解法，并探索波动现象的性质和特点。
4.生物传感器动画：这个动画演示程序模拟了一个生物传感器的工作过程，通过MATLAB的图形绘制和动态更新机制，实时显示传感器的信号和响应。
程序中，可以设置传感器的初始参数和外部刺激，观察到传感器的信号变化和输出响应。
这个演示程序可以帮助您理解生物传感器的原理和工作机制，以及MATLAB在生物工程和生物医学领域的应用。
5.火焰模拟动画：这个动画演示程序模拟了一个火焰的形成和变化过程，通过MATLAB 的图形绘制函数和颜色映射机制，实时显示火焰的形状和颜色。
程序中，可以设置火焰的初始温度和燃烧速率等参数，并观察火焰的扩散和燃烧效果。
这个演示程序可以帮助您理解火焰的形成和传播机制，以及热传导和化学反应等物理过程。
以上是一些有趣的MATLAB动画演示程序汇总。
这些演示程序通过MATLAB的强大功能和易于使用的编程接口，帮助您探索和理解各种科学和工程问题。
您可以通过自己编写代码或者利用MATLAB提供的函数和工具，进一步扩展和修改这些演示程序，以满足您的需求和兴趣。
编程1、编写一程序，要求输入五个整数，然后由小到大排序再输出。
%输入n个数，然后由小到大输出a=input('输入数据：')n=length(a); %输入数据的长度i=1;j=1; %赋初值for i=1:n %需要进行n次比较for j=2:n %与相邻的进行n-1次比较if a(j-1)>a(j)b=a(j-1);a(j-1)=a(j);a(j)=b; %比较前者是否比后者大，大的就互换endendendfprintf(' %d',a) ;2、将一个整型数组的元素按逆序重新存放（如原序为：8，6，5，4改为4，5，6，8）。
function lin5a=input('输入数据:')n=length(a);%求输入a的长度for i=1:n/2b=a(i);a(i)=a(n+1-i);a(n+1-i)=b;endfprintf(' %d',a)3、输入一个字符，如果是大写字母，则将其转换成小写并输出，若是小写，则直接输出；若是非字母字符则打印：‘datarror’.function xin2a=input('输入数据:','s')if a>=65&a<=90fprintf('shuchu is %c\n',a+32);elseif a>=97&a<=122fprintf('shuchu is %c\n',a);elsea='dataerror';fprintf('shuchu is %s',a);end4、输入一个整数，写一程序输出它是几位数。
function lin6a=input('输入数据：','s')n=length(a)%求输入a的长度b=n;fprintf('weishu %d',b);end5、写一程序求1！+2！+ (10)function wi=1;j=1;s=0; %赋初值while i<=10j=j*i;s=s+j;i=i+1;endfprintf('s is %d\n',s);6、从键盘上输入a与n的值，计算sum=a+aa+aaa+aaaa+……（共n项）的和。
MATLAB 动画演示程序汇总1.弹性蹦球演示程序figure(1);%定义函数axis([-5.1,5,-0.05,1.05]);%绘制二维图形hold on;%保持当前图形及轴系所有的特性axis('off');%覆盖坐标刻度，并填充背景%通过填充绘出台阶及两边的挡板fill([4.12,4.22,4.22,4.12],[-0.05,-0.05,1.05,1.05],'y');fill([-5,-3.2,-3.2,-5],[-0.05,-0.05,0,0],'g');fill([-3.2,-2.8,-2.8,-3.2],[-0.05,-0.05,0.2,0.2],'g');fill([-3.2,-1.4,-1.4,-3.2],[0.2,0.2,0.25,0.25],'g');fill([-1.4,-1,-1,-1.4],[0.2,0.2,0.45,0.45],'g');fill([-1.4,0.4,0.4,-1.4],[0.45,0.45,0.5,0.5],'g');fill([0.4,0.8,0.8,0.4],[0.45,0.45,0.7,0.7],'g');fill([0.4,2.0,2.0,0.4],[0.7,0.7,0.75,0.75],'g');fill([2.0,2.3,2.3,2.0],[-0.05,-0.05,0.75,0.75],'g');fill([2.3,4.12,4.12,2.3],[-0.05,-0.05,0,0],'g');%x2=line([-5,5],[0.25,0.25],'color','g','linestyle','-','markersize',50)%设置台阶边框线，颜色，擦试方式%line([-5,5],[0.5,0.5],'color','b','linestyle','-', 'markersize',50)%设置球与地面接触面的颜色，擦试方式%line([-5,5],[0.75,0.75],'color','b','linestyle','-','markersize',50)%设置球与地面接触面的颜色，擦试方式head=line(-5,1,'color','r','linestyle','.','erasemode','xor','markersize',60);%设置小球颜色，大小，线条和擦试方式%body=line(-5,1,'color','b','linestyle','-','erasemode','none'); %描绘轨迹线%设置初始条件while 1t=4;dt=0.001;w=0;dw=0.001;w=0;%设置球弹起的初始位置%设置球弹起的高度while t<=4.12t=dt+t;if w<=1w=dw+w;elsew=-1;endy=(-w*w)+1;set(head,'xdata',t,'ydata',y);%设置球的运动%set(body,'xdata',t,'ydata',y);%描绘轨迹线drawnow;end %结束程序w=0;%设置球弹起的初始位置%设置球弹起的高度while t>=2.11t=t-dt;if w<=1w=dw+w;elsew=-1;endy=(-w*w)+1;set(head,'xdata',t,'ydata',y);%设置球的运动%set(body,'xdata',t,'ydata',y);%描绘轨迹线drawnow;end %结束程序w=0;%设置球弹起的初始位置%设置球弹起的高度while t>=1.11t=t-dt;if w<=1w=dw+w;elsew=-1;endy=(-w*w)/4+1;set(head,'xdata',t,'ydata',y);%设置球的运动%set(body,'xdata',t,'ydata',y);%描绘轨迹线drawnow;end %结束程序w=-0.71;%设置球弹起的初始位置%设置球弹起的高度while t>=-0.62t=t-dt;if w<=1w=dw+w;elsew=-1;endy=(-w*w)/2+1;set(head,'xdata',t,'ydata',y);%设置球的运动%set(body,'xdata',t,'ydata',y);%描绘轨迹线drawnow;end %结束程序w=-0.71;%设置球弹起的初始位置%设置球弹起的高度while t>=-2.31t=t-dt;if w<=1w=dw+w;elsew=-1;endy=(-w*w)/2+0.75;set(head,'xdata',t,'ydata',y);%设置球的运动%set(body,'xdata',t,'ydata',y);%描绘轨迹线drawnow;end %结束程序w=-0.71;%设置球弹起的初始位置%设置球弹起的高度while t>=-4t=t-dt;if w<=1w=dw+w;elsew=-1;endy=(-w*w)/2+0.5;set(head,'xdata',t,'ydata',y);%设置球的运动%set(body,'xdata',t,'ydata',y);%描绘轨迹线drawnow;end %结束程序for i=0:0.01:200%设置延时y=i+2;if(y>199)endendend2.嫦娥奔月演示程序figure('name','嫦娥一号与月亮、地球关系');%设置标题名字s1=[0:.01:2*pi];hold on;axis equal;%建立坐标系axis off % 除掉Axesr1=10;%月亮到地球的平均距离r2=3;%嫦娥一号到月亮的平均距离w1=1;%设置月亮公转角速度w2=12%设置嫦娥一号绕月亮公转角速度t=0;%初始时刻为０pausetime=.002;%设置暂停时间sita1=0;sita2=0;%设置开始它们都在水平线上set(gcf,'doublebuffer','on') %消除抖动plot(-20,18,'color','r','marker','.','markersize',40);text(-17,18,'地球');%对地球进行标识p1=plot(-20,16,'color','b','marker','.','markersize',20);text(-17,16,'月亮');%对月亮进行标识p1=plot(-20,14,'color','w','marker','.','markersize',13);text(-17,14,'嫦娥一号');%对嫦娥一号进行标识plot(0,0,'color','r','marker','.','markersize',60);%画地球plot(r1*cos(s1),r1*sin(s1));%画月亮公转轨道set(gca,'xlim',[-20 20],'ylim',[-20 20]);p1=plot(r1*cos(sita1),r1*sin(sita1),'color','b','marker','.','markers ize',30);%画月亮初始位置l1=plot(r1*cos(sita1)+r2*cos(s1),r1*sin(sita1)+r2*sin(s1));%画嫦娥一号绕月亮公转轨道p2x=r1*cos(sita1)+r2*cos(sita2);p2y=r1*sin(sita1)+r2*sin(sita2);p2=plot(p2x,p2y,'w','marker','.','markersize',20);%画嫦娥一号的初始位置orbit=line('xdata',p2x,'ydata',p2y,'color','r');%画嫦娥一号的运动轨迹while 1set(p1,'xdata',r1*cos(sita1),'ydata',r1*sin(sita1));%设置月亮的运动过程set(l1,'xdata',r1*cos(sita1)+r2*cos(s1),'ydata',r1*sin(sita1)+r2*sin(s1));%设置嫦娥一号绕月亮的公转轨道的运动过程ptempx=r1*cos(sita1)+r2*cos(sita2);ptempy=r1*sin(sita1)+r2*sin(sita2); set(p2,'xdata',ptempx,'ydata',ptempy);%设置嫦娥一号的运动过程p2x=[p2x ptempx];p2y=[p2y ptempy];set(orbit,'xdata',p2x,'ydata',p2y);%设置嫦娥一号运动轨迹的显示过程sita1=sita1+w1*pausetime;%月亮相对地球转过的角度sita2=sita2+w2*pausetime;%嫦娥一号相对月亮转过的角度pause(pausetime); %暂停一会drawnowend3.曲柄连杆机构充气球动画演示程序hf=figure('name','打气筒吹气球');set(hf,'color','g');axis([-10,10,-4,4]);hold onaxis off; %除掉坐标xa0=-2.5;%活塞左顶点坐标xa1=-1.8;%活塞右顶点坐标xb0=-2;%连杆左顶点坐标xb1=5;%连杆右顶点坐标x3=5.6;%转轮坐标y3=0;%转轮坐标x4=xb1;%设置连杆头的初始位置横坐标y4=0;%设置连杆头的初始位置纵坐标x5=xa1;y5=0;x6=x3;%设置连轴初始横坐标y6=0;%设置连轴初始纵坐标a=0.7;b=0.7c=0.7a1=line([xa0;xa1],[0;0],'color','m','linestyle','-','linewidth',20); %设置活塞a8=line([-2.7;2.3],[0.3;0.3],'color','b','linestyle','-','linewidth', 5);%设置打气筒a9=line([-2.6;2.3],[-0.3;-0.3],'color','b','linestyle','-','linewidth ',5);%设置打气筒a10=line([-2.6;-2.6],[-0.1;-0.37],'color','b','linestyle','-','linewi dth',5);%设置打气筒a11=line([2.0;2.0],[0.1;0.37],'color','b','linewidth',5);%设置打气筒a12=line([2.0;2.0],[-0.1;-0.37],'color','b','linewidth',5);%设置打气筒a13=line([-2.6;-2.6],[0.1;0.37],'color','b','linestyle','-','linewidt h',5);%设置打气筒a14=line([-2.7;-2.7],[0.1;-0.1],'color','b','linestyle','-','linewidt h',9);%设置气筒嘴a16=line([-3.2;-3.2],[0.1;-0.1],'color','r','linestyle','-','linewidt h',25);%设置气筒嘴a2=line([xb0;xb1],[0;0],'color','m','linewidth',5);%设置连杆a5=line(x5,y5,'color','black','linestyle','.','markersize',25);%设置连杆活塞连接头a4=line(x4,y4,'color','black','linestyle','.','markersize',25);%设置连杆连接头a6=line([xb1;x3],[0;0],'color','b','linestyle','-','linewidth',7);%设置连杆连接轴a7=line(x3,0,'color','m','linestyle','.','markersize',50);%设置运动中心a3=line(x3,y3,'color' ,[0.5 0.60.3],'linestyle','.','markersize',85);%设置手轮len1=6.8;%连杆长len2=0.7;%活塞长r=1.3;%运动半径dd=0.01;d=-4;plot(d,0,'color','r','marker','.','markersize',10);pausetime=.0001s=0;ds=1;t=0;dt=0.015*pi;while t<=15.68t=t+dt;drawnow;lena1=sqrt((len1)^2-(r*sin(2*t))^2);%连杆在运动过程中横轴上的有效长度rr1=r*cos(t);%半径在运动过程中横轴上的有效长度xaa1=x3-sqrt(len1^2-(sin(2*t)*r)^2)-(r*cos(2*t));%活塞在运动过程中的右顶点坐标位置xaa0=xaa1-2;%%活塞在运动过程中的左顶点坐标位置x55=x3-cos(2*t)*r;%连杆在运动过程中横坐标位置y55=y3-sin(2*t)*r*0.32;%连杆在运动过程中纵坐标位置set(a4,'xdata',x55,'ydata',y55);%设置连杆顶点运动set(a1,'xdata',[xaa1-0.2;xaa1],'ydata',[0;0]);%设置活塞运动set(a2,'xdata',[xaa1;x55],'ydata',[0;y55]);set(a5,'xdata',xaa1);%设置活塞与连杆连接头的运动set(a6,'xdata',[x55;x3],'ydata',[y55;0]);if (sign(y55-y3)>0)s=s+ds;d=d-dd;if s>200s=0;d=0;endset(gcf,'doublebuffer','on');%消除震动plot(d,0,'color','r','marker','.','markersize',s);%画气球set(gcf,'doublebuffer','on') %消除抖动pause(pausetime); %暂停一会drawnow;endendx=[-8.0 -7.0 -6.0 -5.5 -4.5 -3.5 -3.7 -3 -4 -5.5 -6.5 -7.5 -9.1 -7.3 ]; y=[-1.8 -1.2 -2.8 -1.5 -2.8 -0.5 -0.7 0.7 0.2 1.5 0.8 1.2 1.9 0.5]; fill(x,y,'r');text(-6,0,'pa','fontsize',22);4.打桩机动画演示程序clear; %清除工作区clc; %清除命令区figure('name','武工院打桩机); %设置标题axis ([0 ,10,0,10]); %建立坐标系hold on;axis off; %除掉坐标text(3,9.8,'武工院打桩机','fontsize',20,'color','r');%画打桩机支架c1=line([1;5.5],[ 0.15;0.15],'color','k','linewidth',8);c2=line([1.7;5.2],[ 1.5;0.15],'color','k','linewidth',4);c3=line([1.8;5.2],[ 0.1;8],'color','k','linewidth',4);c4=line([1.7;5.2],[ 1.5;8],'color','k','linewidth',2);c5=line([1.2;1.8],[ 0.5;0.5],'color','k','linewidth',13);fill([4.9,5.3,5.3,4.9],[8.0,8.0,0.3,0.3],[1,0.1,0.5]);fill([4.4,4.6,5.6,5.8,5.6,4.6],[8.4,8.3,8.3,8.4,8.0,8.0],[1,0.1,0.5]) %画打桩机运动部分和水泥桩b1=line([8;8],[1;6],'color','b','linewidth',6);b2=line([5.5,5.5],[7.9,8],'color','k','linewidth',1);b3=line([5.3,5.55],[7.9,7.9],'color','k','linewidth',3);b4=line([5.5,5.5],[7.9,6.3],'color','k','linewidth',3);b5=line([5.5,5.5],[7,6.6],'color','k','linewidth',10);b6=line([5.5,5.5],[6.6,6.3],'color','k','linewidth',12);pausetime=1.6; %设置暂停时间pause(pausetime);%吊装水泥桩s=0;ds=0.01;pausetime1=.002;while s<2.5 %水泥桩向左移动s=s+ds;set(b1,'xdata',[8-s;8-s],'ydata',[1;6]);pause(pausetime1);endpausetime2=1;pause(pausetime2);s=0;ds=0.01;while s<1 %水泥桩向下移动s=s+ds;set(b1,'xdata',[5.5;5.5],'ydata',[1-s;6-s]);pause(pausetime1);endpause(pausetime2);s=0;ds=0.01;while s<1.3 %打桩机运动部分下移与水泥桩顶端相接触s=s+ds;set(b2,'xdata',[5.5;5.5],'ydata',[7.9-s,8]);set(b3,'xdata',[5.3;5.55],'ydata',[7.9-s,7.9-s]); set(b4,'xdata',[5.5;5.5],'ydata',[7.9-s,6.3-s]);set(b5,'xdata',[5.5;5.5],'ydata',[7-s,6.6-s]);set(b6,'xdata',[5.5;5.5],'ydata',[6.6-s,6.3-s]); pause(pausetime1);end%打桩机开始打桩pausetime3=.4;pause(pausetime2);s=0;ds=0.06; %设定打桩进度while s<4a=0;da=0.01;pausetime4=.0002;while a<.4 %两个子循环设置打桩机铁锺上下反复运动a=a+da;set(b5,'xdata',[5.5;5.5],'ydata',[5.7-s+a,5.3-s+a]); pause(pausetime4);enda=0;while a<.4a=a+da;set(b5,'xdata',[5.5;5.5],'ydata',[6.1-s-a,5.7-s-a]); pause(pausetime4);ends=s+ds;%打桩机运动部分与水泥桩同时向下移动set(b1,'xdata',[5.5;5.5],'ydata',[0;5-s]);set(b2,'xdata',[5.5;5.5],'ydata',[6.6-s,8]);set(b3,'xdata',[5.3;5.55],'ydata',[6.6-s,6.6-s]);set(b4,'xdata',[5.5;5.5],'ydata',[6.6-s,5-s]);set(b5,'xdata',[5.5;5.5],'ydata',[5.7-s,5.3-s]);set(b6,'xdata',[5.5;5.5],'ydata',[5.3-s,5-s]);pause(pausetime3);end5.电路演示程序figure('name','基本电路的模拟');axis([-3,12,0,10]);%建立坐标系hold on %保持当前图形的所有特性axis('off'); %关闭所有轴标注和控制%下面是画电池的过程fill([-1.5,-1.5,1.5,1.5],[1,5,5,1],[0.5,1,1]);%确定坐标轴范围并填充fill([-0.5,-0.5,0.5,0.5],[5,5.5,5.5,5],[0,0,0]); %确定坐标轴范围并填充text(-0.5,1.5,'负极');%在坐标上标注说明文字text(-0.5,3,'电池'); %在坐标上标注说明文字text(-0.5,4.5,'正极'); %在坐标上标注说明文字%下面是画导电线路的过程plot([0;0],[5.5;6.7],'color','r','linestyle','-','linewidth',4);%绘制二维图形线竖实心红色plot([0;4],[6.7;6.7],'color','r','linestyle','-','linewidth',4); %绘制二维图形线实心红色为导线a=line([4;5],[6.7;7.7],'color','b','linestyle','-','linewidth',4,'era semode','xor');%画开关蓝色plot([5.2;9.2],[6.7;6.7],'color','r','linestyle','-','linewidth',4);%绘制图导线为红色plot([9.2;9.2],[6.7;3.7],'color','r','linestyle','-','linewidth',4);% 绘制图导线竖线为红线plot([9.2;9.7],[3.7;3.7],'color','r','linestyle','-','linewidth',4); % 绘制图导线横线为红色plot([0;0],[1;0],'color','r','linestyle','-','linewidth',4);%如上画红色竖线plot([0;10],[0;0],'color','r','linestyle','-','linewidth',4);%如上画横线plot([10;10],[0;3],'color','r','linestyle','-','linewidth',4);%画竖线%下面是画灯泡的过程fill([9.8,10.2,9.7,10.3],[3,3,3.3,3.3],[0 0 0]);%确定填充范围plot([9.7,9.7],[3.3,4.3],'color','b','linestyle','-','linewidth',0.5) ;%绘制灯泡外形线为蓝色plot([10.3,10.3],[3.3,4.45],'color','b','linestyle','-','linewidth',0 .5); %绘制灯泡外形线为蓝色%以下为绘圆x=9.7:pi/50:10.3;%绘圆plot(x,4.3+0.1*sin(40*pi*(x-9.7)),'color','b','linestyle','-','linewi dth',0.5); %绘圆t=0:pi/60:2*pi; %绘圆plot(10+0.7*cos(t),4.3+0.6*sin(t),'color','b'); %绘圆%下面是箭头及注释的显示text(4.5,10,'电流运动方向'); %在坐标上标注说明文字line([4.5;6.6],[9.4;9.4],'color','r','linestyle','-','linewidth',4,'e rasemode','xor');%绘制箭头横线line(6.7,9.4,'color','b','linestyle','>','erasemode','xor','markersiz e',10);% %绘制箭头三角形pause(1);%下面是开关闭合的过程t=0;y=7.7;while y>6.7 %电路总循环控制开关动作条件x=4+sqrt(2)*cos(pi/4*(1-t));y=6.7+sqrt(2)*sin(pi/4*(1-t));set(a,'xdata',[4;x],'ydata',[6.7;y]);drawnow;t=t+0.1;end%下面是开关闭合后模拟大致电流流向的过程pause(1);light=line(10,4.3,'color','y','marker','.','markersize',40,'erasemode ','xor');%画灯丝发出的光：黄色%画电流的各部分h=line([1;1],[5.2;5.6],'color','r','linestyle','-','linewidth',4,'era semode','xor');g=line(1,5.7,'color','b','linestyle','^','erasemode','xor','markersiz e',10);%给循环初值t=0;m2=5.7;n=5.7;while n<6.3;%确定电流竖向循环范围m=1;n=0.05*t+5.7;set(h,'xdata',[m;m],'ydata',[n-0.5;n-0.1]);set(g,'xdata',m,'ydata',n);t=t+0.01;drawnow;endt=0;while t<2;%在转角处的停顿时间m=1.2-0.2*cos((pi/4)*t);n=6.3+0.2*sin((pi/4)*t);set(h,'xdata',[m-0.5;m-0.1],'ydata',[n;n]);set(g,'xdata',m,'ydata',n);t=t+0.05;drawnow;endt=0;while t<0.5 %在转角后的停顿时间t=t+0.5;g=line(1.2,6.5,'color','b','linestyle','^','markersize',10,'erasemode ','xor');%绘制第二个箭头g=line(1.2,6.5,'color','b','linestyle','>','markersize',10,'erasemode ','xor'); %绘制第二个箭头set(g,'xdata',1.2,'ydata',6.5);drawnow;endpause(0.5);t=0;while m<8 % 确定第二个箭头的循环范围m=1.1+0.05*t;n=6.5;set(g,'xdata',m+0.1,'ydata',6.5);set(h,'xdata',[m-0.4;m],'ydata',[6.5;6.5]);t=t+0.05;drawnow;endt=0;while t<2 %%在转角后的停顿时间m=8.1+0.2*cos(pi/2-pi/4*t);n=6.3+0.2*sin(pi/2-pi/4*t);set(g,'xdata',m,'ydata',n);set(h,'xdata',[m;m],'ydata',[n+0.1;n+0.5]);t=t+0.05;drawnow;endt=0;while t<0.5 %在转角后的停顿时间t=t+0.5;%绘制第三个箭头g=line(8.3,6.3,'color','b','linestyle','>','markersize',10,'erasemode ','xor');g=line(8.3,6.3,'color','b','linestyle','v','markersize',10,'erasemode ','xor');set(g,'xdata',8.3,'ydata',6.3);drawnow;endpause(0.5);t=0;while n>1 %确定箭头的运动范围m=8.3;n=6.3-0.05*t;set(g,'xdata',m,'ydata',n);set(h,'xdata',[m;m],'ydata',[n+0.1;n+0.5]);t=t+0.04;drawnow;endt=0;while t<2%箭头的起始时间m=8.1+0.2*cos(pi/4*t);n=1-0.2*sin(pi/4*t);set(g,'xdata',m,'ydata',n);set(h,'xdata',[m+0.1;m+0.5],'ydata',[n;n]);t=t+0.05;drawnow;endt=0;while t<0.5t=t+0.5;%绘制第四个箭头g=line(8.1,0.8,'color','b','linestyle','v','markersize',10,'erasemode ','xor');g=line(8.1,0.8,'color','b','linestyle','<','markersize',10,'erasemode ','xor');set(g,'xdata',8.1,'ydata',0.8);drawnow;endpause(0.5);t=0;while m>1.2 %箭头的运动范围m=8.1-0.05*t;n=0.8;set(g,'xdata',m,'ydata',n);set(h,'xdata',[m+0.1;m+0.5],'ydata',[n;n]);t=t+0.04;drawnow;endt=0;while t<2 %停顿时间m=1.2-0.2*sin(pi/4*t);n=1+0.2*cos(pi/4*t);set(g,'xdata',m,'ydata',n);set(h,'xdata',[m;m+0.5],'ydata',[n-0.1;n-0.5]);t=t+0.05;drawnow;endt=0;while t<0.5 %画第五个箭头t=t+0.5;g=line(1,1,'color','b','linestyle','<','markersize',10,'erasemode','x or');g=line(1,1,'color','b','linestyle','^','markersize',10,'erasemode','x or');set(g,'xdata',1,'ydata',1);drawnow;endt=0;while n<6.3 %循环范围m=1;n=1+0.05*t;set(g,'xdata',m,'ydata',n);set(h,'xdata',[m;m],'ydata',[n-0.5;n-0.1]);t=t+0.04;drawnow;end%下面是开关断开后的情况t=0;y=6.7;while y<7.7 %开关的断开x=4+sqrt(2)*cos(pi/4*t);y=6.7+sqrt(2)*sin(pi/4*t);set(a,'xdata',[4;x],'ydata',[6.7;y]);drawnow;t=t+0.1;endpause(0.5);%开关延时作用nolight=line(10,4.3,'color','y','marker','.','markersize',40,'erasemode','xor');end6.电梯动画演示程序figure('name','自控电梯');axis([-2.0,15.0,-2.0,15.0])hold onfill([-2,15,15,-2],[-2,-2,15,15],[0.5,0.2,0.3]);x1=[8 8 10 10];y1=[6 0 0 6];x2=[10 10 12 12];text(-1,8,'上升','fontsize',10,'color','c');text(4,8,'下降','fontsize',10,'color','c');text(6,12.5,'控制电机','fontsize',10,'color','c');text(12.5,3,'电梯','fontsize',10,'color','c');text(5,4.5,'关闭','fontsize',10,'color','c');text(5,1.5,'打开','fontsize',10,'color','c');l1=line([2;5.5],[11;11],'color','c','linestyle','-','linewidth',2); l2=line([2;2],[9;11],'color','c','linestyle','-','linewidth',2);l3=line([1;1],[7;9],'color','c','linestyle','-','linewidth',2);l4=line([3;3],[7;9],'color','c','linestyle','-','linewidth',2);l5=line([1;3],[9;9],'color','c','linestyle','-','linewidth',2);%绘制导线k1=line([2;1],[6;7],'color','r','linestyle','-','linewidth',2);%单刀双掷开关k2=line([4;5],[3;4],'color','b','linestyle','-','linewidth',2);%单刀双掷开关g1=line([7.7;8],[3;3],'color','b','linestyle','-','linewidth',2);g2=line([7.7;7.7],[3;4],'color','b','linestyle','-','linewidth',2); g3=line([7.4;7.7],[2;4],'color','b','linestyle','-','linewidth',2); g4=line([7.4;7.4],[2;4],'color','b','linestyle','-','linewidth',2); g5=line([7.1;7.4],[2;4],'color','b','linestyle','-','linewidth',2); g6=line([7.1;7.1],[2;4],'color','b','linestyle','-','linewidth',2); g7=line([6.8;7.1],[2;4],'color','b','linestyle','-','linewidth',2); g8=line([6.8;6.8],[2;4],'color','b','linestyle','-','linewidth',2); g9=line([6.5;6.8],[2;4],'color','b','linestyle','-','linewidth',2); g10=line([6.5;6.5],[2;3],'color','b','linestyle','-','linewidth',2); g11=line([6.0;6.5],[3;3],'color','b','linestyle','-','linewidth',2); g12=line([6;6],[2;4],'color','c','linestyle','-','linewidth',2);g13=line([5;6],[2;2],'color','c','linestyle','-','linewidth',2);g14=line([5;6],[4;4],'color','c','linestyle','-','linewidth',2);%绘制电梯门伸缩控制开关door1=patch(x1,y1,[0 1 1]);door2=patch(x2,y1,[0 1 1]);%画电梯的两面门t=0:pi/100:2*pi;fill(6+0.5*sin(t),11+cos(t),[0.7,0.85,0.9]);%电机左端fill(8.5+0.5*sin(t),11+cos(t),[0.7,0.85,0.9]);%电机右端e0=line([9;10],[11;11],'color','r','linewidth',2);%e1=line([10;10],[6;11],'color','b','linewidth',2);%连接电机中轴和电梯的线%画电机的表面（用八根不同颜色的线代替，每根之间相差pi/4）%为简便起见，初始条件下可将八根线分成两组放在电机的顶端和底端s1=line([6;8.5],[12;12],'color','c','linestyle','-','linewidth',2); s2=line([6;8.5],[10;10],'color','m','linestyle','-','linewidth',2); s3=line([6;8.5],[12;12],'color','b','linestyle','-','linewidth',2); s4=line([6;8.5],[10;10],'color','w','linestyle','-','linewidth',2); s5=line([6;8.5],[12;12],'color','k','linestyle','-','linewidth',2); s6=line([6;8.5],[10;10],'color','g','linestyle','-','linewidth',2); s7=line([6;8.5],[12;12],'color','r','linestyle','-','linewidth',2); s8=line([6;8.5],[10;10],'color','b','linestyle','-','linewidth',2); a=0; %设定电机运转的初始角度da=0.05;%设定电机正转的条件s=0; %设定门运动的初始条件ds=0.05;%设定门运动的周期while s<5 %条件表达式 (当0<s<5时，电机正转,门上升)a=a+da;xa1=6+abs(0.5*sin(a)); %当线运动到电机背面时会覆盖电机左端，用abs可解决这一问题增强逼真感)xa2=8.5+0.5*sin(a);ya1=11+cos(a);ya2=11+cos(a);%设定s1的两端点坐标（s1是对应0的线）xb1=6+0.5*abs(sin(a+pi));xb2=8.5+0.5*sin(a+pi);yb1=11+cos(a+pi);yb2=11+cos(a+pi); %设定s2的两端点坐标（s2是对应pi的线）xc1=6+abs(0.5*sin(a+pi/2));xc2=8.5+0.5*sin(a+pi/2);yc1=11+cos(a+pi/2);yc2=11+cos(a+pi/2);%设定s3的两端点坐标（s3是对应pi/2的线）xd1=6+0.5*abs(sin(a-pi/2));xd2=8.5+0.5*sin(a-pi/2);yd1=11+cos(a-pi/2);yd2=11+cos(a-pi/2);%设定s4的两端点坐标（s4是对应-pi/2的线）xe1=6+abs(0.5*sin(a+pi/4));xe2=8.5+0.5*sin(a+pi/4);ye1=11+cos(a+pi/4);ye2=11+cos(a+pi/4);%设定s5的两端点坐标（s5是对应pi/4的线）xf1=6+0.5*abs(sin(a+pi*3/4));xf2=8.5+0.5*sin(a+pi*3/4);yf1=11+cos(a+pi*3/4);yf2=11+cos(a+pi*3/4);%设定s6的两端点坐标（s6是对应pi*3/4的线）xg1=6+abs(0.5*sin(a-pi*3/4));xg2=8.5+0.5*sin(a-3*pi/4);yg1=11+cos(a-3*pi/4);yg2=11+cos(a-3*pi/4);%设定s7的两端点坐标（s7是对应-3*pi/4的线）xh1=6+0.5*abs(sin(a-pi/4));xh2=8.5+0.5*sin(a-pi/4);yh1=11+cos(a-pi/4);yh2=11+cos(a-pi/4); %设定s8的两端点坐标（s8是对应-pi/4的线）set(s1,'xdata',[xa1;xa2],'ydata',[ya1;ya2]);set(s2,'xdata',[xb1;xb2],'ydata',[yb1;yb2]);set(s3,'xdata',[xc1;xc2],'ydata',[yc1;yc2]);set(s4,'xdata',[xd1;xd2],'ydata',[yd1;yd2]);set(s5,'xdata',[xe1;xe2],'ydata',[ye1;ye2]);set(s6,'xdata',[xf1;xf2],'ydata',[yf1;yf2]);set(s7,'xdata',[xg1;xg2],'ydata',[yg1;yg2]);set(s8,'xdata',[xh1;xh2],'ydata',[yh1;yh2]); %绘制电机表面各线条的运动s=s+ds;set(door1,'xdata',x1,'ydata',[6+0.5*s 0+0.5*s 0+0.5*s 6+0.5*s]);set(door2,'xdata',x2,'ydata',[6+0.5*s 0+0.5*s 0+0.5*s 6+0.5*s]); %绘制门的向上运动set(e1,'xdata',[10;10],'ydata',[6+0.5*s;11]); %绘制门顶的绳索的向上运动set(gcf,'doublebuffer','on');%消除振动drawnow;endb=0;%设定电机反转的条件db=0.05;while s<10 %条件表达式 (当5<s<10时，电机反转，门下降)b=b-db;xa1=6+abs(0.5*sin(a+b));xa2=8.5+0.5*sin(a+b);ya1=11+cos(a+b);ya2=11+cos(a+b);%设定s1的两端点坐标（s1是对应0的线）xb1=6+0.5*abs(sin(a+pi+b));xb2=8.5+0.5*sin(a+pi+b);yb1=11+cos(a+pi+b);yb2=11+cos(a+pi+b);%设定s2的两端点坐标（s2是对应pi的线）xc1=6+abs(0.5*sin(a+pi/2+b));xc2=8.5+0.5*sin(a+pi/2+b);yc1=11+cos(a+pi/2+b);yc2=11+cos(a+pi/2+b);%设定s3的两端点坐标（s3是对应pi/2的线）xd1=6+2*abs(sin(a-pi/2+b));xd2=8.5+0.5*sin(a-pi/2+b);yd1=11+cos(a-pi/2+b);yd2=11+cos(a-pi/2+b);%设定s4的两端点坐标（s4是对应-pi/2的线）xe1=6+abs(0.5*sin(a+pi/4+b));xe2=8.5+0.5*sin(a+pi/4+b);ye1=11+cos(a+pi/4+b);ye2=11+cos(a+pi/4+b);%设定s5的两端点坐标（s5是对应pi/4的线）xf1=6+0.5*abs(sin(a+pi*3/4+b));xf2=8.5+0.5*sin(a+pi*3/4+b);yf1=11+cos(a+pi*3/4+b);yf2=11+cos(a+pi*3/4+b);%设定s6的两端点坐标（s6是对应pi*3/4的线）xg1=6+abs(0.5*sin(a-pi*3/4+b));xg2=8.5+0.5*sin(a-3*pi/4+b);yg1=11+cos(a-3*pi/4+b);yg2=11+cos(a-3*pi/4+b);%设定s7的两端点坐标（s7是对应-3*pi/4的线）xh1=6+0.5*abs(sin(a-pi/4+b));xh2=8.5+0.5*sin(a-pi/4+b);yh1=11+cos(a-pi/4+b);yh2=11+cos(a-pi/4+b);%设定s8的两端点坐标（s8是对应-pi/4的线）%绘制电机表面各线条的运动set(s1,'xdata',[xa1;xa2],'ydata',[ya1;ya2]);set(s2,'xdata',[xb1;xb2],'ydata',[yb1;yb2]);set(s3,'xdata',[xc1;xc2],'ydata',[yc1;yc2]);set(s4,'xdata',[xd1;xd2],'ydata',[yd1;yd2]);set(s5,'xdata',[xe1;xe2],'ydata',[ye1;ye2]);set(s6,'xdata',[xf1;xf2],'ydata',[yf1;yf2]);set(s7,'xdata',[xg1;xg2],'ydata',[yg1;yg2]);set(s8,'xdata',[xh1;xh2],'ydata',[yh1;yh2]);s=s+ds;set(k1,'xdata',[2;3],'ydata',[6;7]); %绘制闸刀的换向运动set(door1,'xdata',x1,'ydata',[11-0.5*s 5-0.5*s 5-0.5*s 11-0.5*s]); set(door2,'xdata',x2,'ydata',[11-0.5*s 5-0.5*s 5-0.5*s 11-0.5*s]);%绘制门的向下运动set(e1,'xdata',[10;10],'ydata',[11-0.5*s;11]); %绘制门顶绳索的向下运动set(gcf,'doublebuffer','on');%消除振动drawnow;endfor i=1:400a1=10-0.005*i;a2=10+0.005*i;x1=[8 8 a1 a1];x2=[a2 a2 12 12];set(door1,'xdata',x1);set(door2,'xdata',x2);set(k2,'xdata',[4;5],'ydata',[3;2]); %绘制闸刀的换向运动set(gcf,'doublebuffer','on');%消除振动drawnow;end %绘制电梯门的打开运动for i=1:400a3=8+0.005*i;a4=12-0.005*i;x1=[8 8 a3 a3];x2=[a4 a4 12 12];set(door1,'xdata',x1);set(door2,'xdata',x2);set(k2,'xdata',[4;5],'ydata',[3;4]); %绘制闸刀的换向运动set(gcf,'doublebuffer','on');%消除振动drawnow;end %绘制电梯门的关闭运动7.防汛检测系统动画演示程序for j=0:10axis([-1 1 -1 1]);%设置x,y的坐标范围axis('off');%覆盖坐标刻度x1=[0 0 0.8 0.8];y1=[-0.6 -0.8 -0.8 -0.6];%对水槽中的水进行初设置line([0;0],[0.2;-0.8],'color','k','linewidth',3);%水槽左壁的颜色和宽度line([0;0.8],[-0.8;-0.8],'color','k','linewidth',3);%水槽底部的颜色和宽度line([0.8;0.8],[-0.7;-0.8],'color','k','linewidth',3);%水槽右边出水口的下面的颜色和宽度line([0.8;0.8],[0.2;-0.6],'color','k','linewidth',3);%水槽右边出水口的上面的颜色和宽度line([0.8;0.85],[-0.7;-0.7],'color','k','linewidth',3);%出水口的下壁的颜色和宽度line([0.8;0.85],[-0.6;-0.6],'color','k','linewidth',3);%出水口的上壁的颜色和宽度line(-0.35,0,'Color','r','linestyle','.', 'markersize',20);%给水线处。
