圆柱齿轮减速机减速机的选用.

K系列圆锥—圆柱齿轮减速机特点和适用范围1）采用单元结构设计，规格、主参数、传动比均采用优先数系，零部件的标准化、通用化程度高，互换性好，便于组织生产、交货迅速。

2）齿轮参数均为计算机优化设计的新科研成果，使减速器具有单位体积传递功率大和重量轻的特点。

以相同传动比、传递相同功率的ZS75减速器与本系列SDN200减速器比较，总中心距为17：1，重量比为2.9：1。

3）齿轮选用优质合金钢，经渗碳、淬火处理，齿面硬度可达HRC60，具有很高的许用应力和很好的耐磨性，故承载能力大、寿命长。

4）齿轮精度为DIN标准6级。

圆柱齿轮采用磨齿工艺，部分规格采用齿廓、齿向修形，故传动平稳、噪声小。

5）采用承载能力高的加强型轴承，轴承寿命长。

6）齿轮和轴承一般采用飞溅润滑，便于维修。

根据实际需要，可增加风扇冷却、环管冷却、或风扇加环管冷却，也可采用压力循环润滑。

7）箱体采用高强度灰铸铁，也可采用焊接箱体。

8）传动比范围宽（7.1～500），结构紧凑，承载能力大（最大额定功率为3400kW）。

故适用性强，可广泛用于不同原动机拖动的各种机械。

装配型式实心轴输出的两种基本装配形式图空心轴输出的两种基本装配形式图K系列圆锥—圆柱齿轮减速器代号示例代号示例型式代号与主要参数KENB型减速器外形安装尺寸①带平键的轴端，按GB1096—79的A型。

②G1为不带风扇尺寸，G3为带风扇尺寸。

③带风扇冷却的只有规格125～500。

如对带风扇冷却的减速器加设防护罩时，应留有空间使空气流通。

KEAB型圆柱齿轮减速器的外形及安装尺寸KEAB型减速器外形安装尺寸(mm)①带平键的轴端，按GB1096—79.A型。

②G1为不带风扇尺寸，G3为带风扇尺寸。

③带风扇冷却的只有规格125～500。

KZN型圆柱齿轮减速器的外形及安装尺寸KZN型减速器外形安装尺寸①带平键的轴端按GB1096—79.A型。

②带风扇冷却的只有规格180至560。

如对带风扇冷却的减速器加设护罩时，应留有空间使空气流畅。

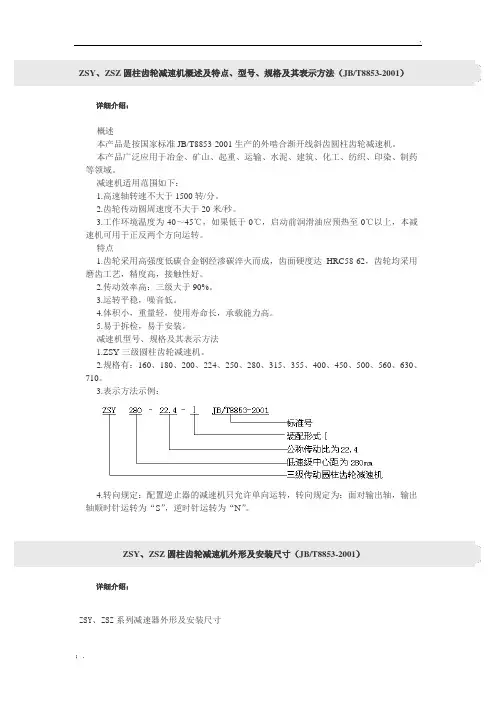

ZSY、ZSZ圆柱齿轮减速机概述及特点、型号、规格及其表示方法（JB/T8853-2001）详细介绍：概述本产品是按国家标准JB/T8853-2001生产的外啮合渐开线斜齿圆柱齿轮减速机。

本产品广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等领域。

减速机适用范围如下：1.高速轴转速不大于1500转/分。

2.齿轮传动圆周速度不大于20米/秒。

3.工作环境温度为-40～45℃，如果低于0℃，启动前润滑油应预热至0℃以上，本减速机可用于正反两个方向运转。

特点1.齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达HRC58-62，齿轮均采用磨齿工艺，精度高，接触性好。

2.传动效率高：三级大于90%。

3.运转平稳，噪音低。

4.体积小，重量轻，使用寿命长，承载能力高。

5.易于拆检，易于安装。

减速机型号、规格及其表示方法1.ZSY三级圆柱齿轮减速机。

2.规格有：160、180、200、224、250、280、315、355、400、450、500、560、630、710。

3.表示方法示例：4.转向规定：配置逆止器的减速机只允许单向运转，转向规定为：面对输出轴，输出轴顺时针运转为“S”，逆时针运转为“N”。

ZSY、ZSZ圆柱齿轮减速机外形及安装尺寸（JB/T8853-2001）详细介绍：ZSY、ZSZ系列减速器外形及安装尺寸规格 A B H≈ai=22.4～71i=80～100d2(m6) ι2L2b2t2 d1(m6) ι1L1b1t1d1(m6) ι1L1b1t1160 600 290 375 352 24 36 166 8 27 19 28 158 6 21.5 75 105 245 20 79.5 180 665 320 435 395 28 42 187 8 31 22 36 181 6 24.5 85 130 285 22 90 200 745 355 492 440 32 58 218 10 35 22 36 196 6 24.5 95 130 300 25 100 224 840 390 535 496 38 58 233 10 41 24 36 211 8 27 100 165 355 28 106 250 930 450 589 555 42* 82* 282 12 45 32 58 258 10 35 110 165 380 28 116 280 1025 500 662 620 48 82 307 14 51.5 38 58 283 10 41 130 200 440 32 137 315 1160 570 749 699 48 82 337 14 51.5 42 82 337 12 45 140 200 470 36 148i＝22.4～35.5 i＝40～90355 1280 600 870 785 60 105 380 18 64 48 82 357 14 51.5 170 240 530 40 179 400 1420 690 968 880 65 105 410 18 69 55 82 387 16 59 180 240 560 45 190 450 1610 750 1067 989 70 105 450 20 74.5 60 105 450 18 64 220 280 640 50 231i＝22.4～45 i＝50～90500 1790 830 1170 1105 80 130 515 22 85 65 105 490 18 69 240 330 730 56 252 560 2010 910 1320 1240 95 130 530 25 100 75 105 505 20 79.5 280 380 820 63 292 630 2260 1030 1480 1395 110 165 625 28 116 85 130 590 22 90 300 380 880 70 314 710 2540 1160 1655 1565 120 165 685 32 127 90 130 650 25 95 340 450 1010 80 355规格 C m1m2m3n1n2e1e2e3h 地脚螺栓孔质量/kg润滑油量/L d3n160 32 510 170 245 38 120 83 107 188 180 18.58 170 10180 32 570 190 275 37.5 137.5 85 109 209 200 18.5 205 14 200 40 630 210 300 40 150 97.5 128 238 225 24 285 19224 40 705 235 335 43.5 165.5 110.5 141 263 250 248 390 26250 50 810 270 380 60 195 120 158 293 280 28 540 36 280 50 855 285 430 35 200 120 160 325 315 28 750 53 315 63 960 320 490 40 221 143 189 364 355 35 940 75355 63 1080 360 520 42.5 252.5 143 188 398 400 358 1400 115400 80 1200 400 590 45 275 155 215 445 450 42 1950 160450 80 1350 450 650 48 313 178 240 505 500 42 2636 220500 100 1500 500 710 55 335 200 277 557 560 488 3800 300560 100 1680 560 790 70 370 235 324 624 630 48 5100 450 630 125 1890 630 890 72.5 422.5 255 344 694 710 56 7060 520 710 125 2130 710 1000 92.5 472.5 297.5 400 780 800 56 9205 820ZSY、ZSZ圆柱齿轮减速机功率（JB/T8853-2001）详细介绍：公称传动比i 公称转速/r·min-1规格输入n1输出n2160 180 200 224 250 280 315 355 400 450 500 560 630 710公称输入功率P1/kW22.4 1500 67 34 51 68 98 131 182 270 400 530 780 1065 1450 1865 —1000 44 24 35 48 68 91 128 185 262 355 540 750 1025 1325 1905750 33 18 27 37 52 70 97 135 215 275 415 580 800 1030 148525 1500 60 32 46 63 96 115 157 240 365 470 705 1020 1405 1865 —1000 40 22 31 43 66 80 108 163 250 315 465 705 975 1325 1905 750 30 16 24 33 51 60 84 122 195 240 350 540 750 1030 148528 1500 54 29 42 59 86 113 142 220 325 425 625 945 1260 1800 —1000 36 20 29 41 60 75 98 148 215 280 420 650 870 1245 1760 750 27 15 22 31 46 56 76 114 160 210 310 500 670 960 135531.5 1500 48 26 37 51 79 95 127 197 290 395 560 840 1140 1600 —1000 32 17 26 35 55 63 86 132 195 270 370 585 790 1110 1565 750 24 14 20 27 42 49 65 100 145 200 280 450 605 855 120035.5 1500 42 23 34 47 70 88 117 178 275 350 510 755 1025 1450 —1000 28 15 23 32 48 59 80 118 180 235 340 520 710 1000 1410 750 21 12 18 25 37 44 61 90 140 175 255 405 545 750 109040 1500 38 21 30 42 64 79 107 158 235 325 465 675 930 1300 —1000 25 17 21 29 40 53 71 108 160 210 315 465 640 900 1315 750 19 11 16 22 31 41 55 80 125 155 235 360 495 680 101545 1500 33 17 24 34 46 70 96 142 215 280 410 615 850 1130 —1000 22 12 16 24 32 47 64 95 145 185 280 425 590 770 1150 750 17 9 12 18 25 36 50 74 110 140 210 320 450 600 88550 1500 30 15 22 32 46 63 85 128 195 245 360 540 750 1030 1490 1000 20 11 15 22 31 43 59 85 130 165 240 370 520 710 1030 750 15 8 12 17 24 32 43 65 95 125 180 290 400 550 79556 1500 27 15 21 31 43 56 76 112 170 220 310 480 675 955 1340 1000 18 10 15 22 30 38 52 77 115 145 210 330 470 660 930ZSZ减速器的功率。

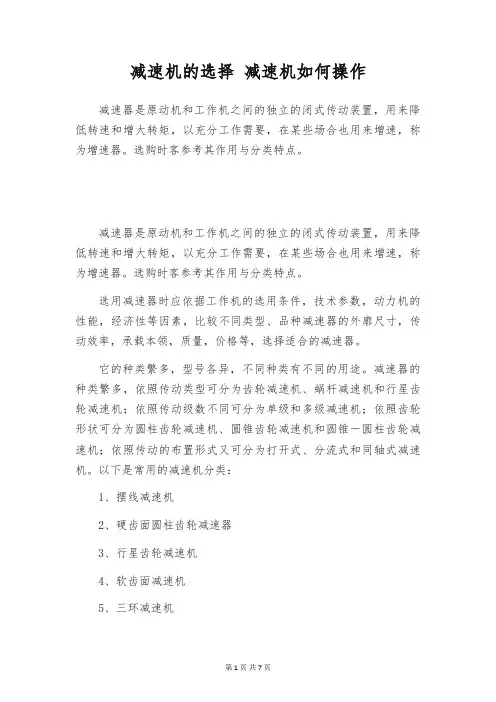

减速机的选择减速机如何操作减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以充分工作需要，在某些场合也用来增速，称为增速器。

选购时客参考其作用与分类特点。

减速器是原动机和工作机之间的独立的闭式传动装置，用来降低转速和增大转矩，以充分工作需要，在某些场合也用来增速，称为增速器。

选购时客参考其作用与分类特点。

选用减速器时应依据工作机的选用条件，技术参数，动力机的性能，经济性等因素，比较不同类型、品种减速器的外廓尺寸，传动效率，承载本领，质量，价格等，选择适合的减速器。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，依照传动类型可分为齿轮减速机、蜗杆减速机和行星齿轮减速机；依照传动级数不同可分为单级和多级减速机；依照齿轮形状可分为圆柱齿轮减速机、圆锥齿轮减速机和圆锥－圆柱齿轮减速机；依照传动的布置形式又可分为打开式、分流式和同轴式减速机。

以下是常用的减速机分类：1、摆线减速机2、硬齿面圆柱齿轮减速器3、行星齿轮减速机4、软齿面减速机5、三环减速机6、起重机减速机7、蜗杆减速机8、轴装式硬齿面减速机9、无级变速机减速器是一种相对精密的机械，使用它的目的是降低转速，加添转矩。

对于应用于自动化目的的斜齿和伞齿—斜齿减速机和减速电机，行星，蜗杆和同轴减速机和减速电机，精密伺服减速电机：我们的全部产品都经过细心设计，可确保产品性能杰出，牢靠并且长期保持其优良的机械性能，从而降低客户运营成本。

全部传动装置—包括外齿，直齿，斜齿和伞齿—斜齿传动装置都具有严格的公差等级（DIN 6）要求和特别的精加工表面，其轮廓和螺旋角校正功能经过优化以平衡负载下的弹性变形。

箱体是依据特定标准设计的，旨在最大限度地提高刚性和以及优化的重量。

其中包括特别大的箱体，都使用先进的机床进行加工，以充分最严格的精度要求。

这就是为什么我们的减速机具备杰出的性能和整体刚性，而不会影响紧凑尺寸，低噪音和低能耗。

减速机过程中的选择依据和方法介绍减速机是一种常见的工业传动设备，广泛应用于各个行业的生产过程中。

在选择减速机时，需要根据具体的工作要求和条件进行选择，本文将介绍减速机选择的依据和方法。

一、选择依据减速机的选择依据主要包括以下几个方面：1.工作负载工作负载是选择减速机的关键参数之一、工作负载包括转矩、转数和功率等方面的要求。

在选择减速机时，需要了解工作负载的大小、变化范围以及工作时间等因素，并结合所需的传动比和效率要求进行选择。

2.运行环境运行环境对减速机的选择也有较大影响。

例如，温度、湿度、尘埃和腐蚀物质等因素都会对减速机的性能和寿命产生影响。

因此，在选择减速机时，需要充分考虑运行环境的特点，并选择适合的材料和密封形式。

3.可靠性和寿命减速机的可靠性和寿命是选择的重要考虑因素。

一般情况下，减速机的可靠性和寿命与其材料、工艺、设计和精度等有关。

因此，在选择减速机时，需要选择质量可靠的品牌和制造商，并根据实际需求选择合适的型号。

4.安装和维护安装和维护也是选择减速机的重要考虑因素之一、不同类型的减速机在安装和维护上存在差异，有些需要较高的技术要求和专业知识。

因此，在选择减速机时，需要综合考虑设备的可维护性和维修成本，并选择易于安装和维护的型号。

二、选择方法在选择减速机时，可以采用以下方法：1.根据工作负载和传动比进行选择2.考虑减速机的效率和功率损耗减速机的效率和功率损耗对于节能和工作效率都有重要影响。

在选择减速机时，需要综合考虑减速机的效率和功率损耗，并根据实际需求选择合适的型号。

3.考虑减速机的安全性和可靠性安全性和可靠性是选择减速机的关键因素之一、在选择减速机时，需要选择有良好信誉和品质保证的品牌和制造商，并根据实际需求选择合适的型号。

同时，还需要考虑减速机的寿命和维修成本等因素。

4.考虑减速机的适应性和可扩展性减速机的适应性和可扩展性是选择的重要考虑因素之一、减速机应能适应不同工作负载和传动比的要求，且具有一定的可扩展性，以适应未来的工作需求。

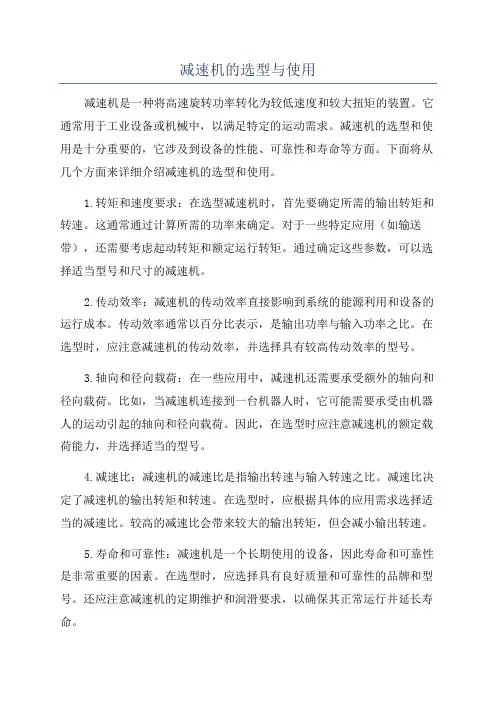

减速机的选型与使用减速机是一种将高速旋转功率转化为较低速度和较大扭矩的装置。

它通常用于工业设备或机械中，以满足特定的运动需求。

减速机的选型和使用是十分重要的，它涉及到设备的性能、可靠性和寿命等方面。

下面将从几个方面来详细介绍减速机的选型和使用。

1.转矩和速度要求：在选型减速机时，首先要确定所需的输出转矩和转速。

这通常通过计算所需的功率来确定。

对于一些特定应用（如输送带），还需要考虑起动转矩和额定运行转矩。

通过确定这些参数，可以选择适当型号和尺寸的减速机。

2.传动效率：减速机的传动效率直接影响到系统的能源利用和设备的运行成本。

传动效率通常以百分比表示，是输出功率与输入功率之比。

在选型时，应注意减速机的传动效率，并选择具有较高传动效率的型号。

3.轴向和径向载荷：在一些应用中，减速机还需要承受额外的轴向和径向载荷。

比如，当减速机连接到一台机器人时，它可能需要承受由机器人的运动引起的轴向和径向载荷。

因此，在选型时应注意减速机的额定载荷能力，并选择适当的型号。

4.减速比：减速机的减速比是指输出转速与输入转速之比。

减速比决定了减速机的输出转矩和转速。

在选型时，应根据具体的应用需求选择适当的减速比。

较高的减速比会带来较大的输出转矩，但会减小输出转速。

5.寿命和可靠性：减速机是一个长期使用的设备，因此寿命和可靠性是非常重要的因素。

在选型时，应选择具有良好质量和可靠性的品牌和型号。

还应注意减速机的定期维护和润滑要求，以确保其正常运行并延长寿命。

在使用减速机时，还需要注意以下几点：1.安装和调试：正确的安装和调试是保证减速机正常运行的关键。

应按照生产商提供的安装和调试说明进行操作，并定期检查减速机的安装和连接状态。

2.润滑和维护：减速机的润滑和维护是确保其正常运行和延长寿命的重要步骤。

应定期检查润滑油的质量和量，及时更换并补充润滑油。

同时，应定期检查减速机的零部件和连接件，及时修理或更换损坏的部件。

3.温度和噪声：减速机在运行过程中会产生一定的热量和噪声。

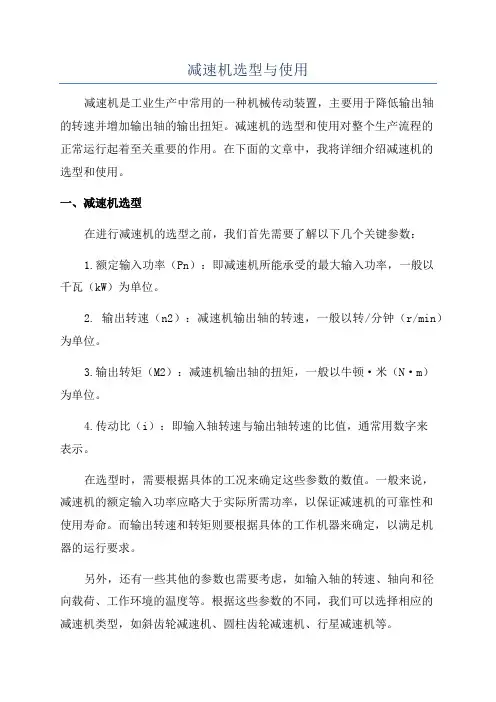

减速机选型与使用减速机是工业生产中常用的一种机械传动装置，主要用于降低输出轴的转速并增加输出轴的输出扭矩。

减速机的选型和使用对整个生产流程的正常运行起着至关重要的作用。

在下面的文章中，我将详细介绍减速机的选型和使用。

一、减速机选型在进行减速机的选型之前，我们首先需要了解以下几个关键参数：1.额定输入功率（Pn）：即减速机所能承受的最大输入功率，一般以千瓦（kW）为单位。

2. 输出转速（n2）：减速机输出轴的转速，一般以转/分钟（r/min）为单位。

3.输出转矩（M2）：减速机输出轴的扭矩，一般以牛顿·米（N·m）为单位。

4.传动比（i）：即输入轴转速与输出轴转速的比值，通常用数字来表示。

在选型时，需要根据具体的工况来确定这些参数的数值。

一般来说，减速机的额定输入功率应略大于实际所需功率，以保证减速机的可靠性和使用寿命。

而输出转速和转矩则要根据具体的工作机器来确定，以满足机器的运行要求。

另外，还有一些其他的参数也需要考虑，如输入轴的转速、轴向和径向载荷、工作环境的温度等。

根据这些参数的不同，我们可以选择相应的减速机类型，如斜齿轮减速机、圆柱齿轮减速机、行星减速机等。

二、减速机的使用减速机的正确使用可以有效地延长减速机的使用寿命。

以下是几个减速机使用中需要注意的问题：1.安装：减速机的安装应遵循生产厂家的安装说明，保证减速机的安装位置水平，并保证输入轴和输出轴的对中性。

同时，还要注意轴向和径向的装配间隙，以保证减速机的运转平稳。

2.润滑：减速机的润滑对其正常运行和使用寿命起着关键作用。

根据生产厂家的要求，选择适当的润滑油，并按照规定的周期进行润滑。

同时，要保持润滑系统的清洁，定期更换润滑油，并定期检查润滑油的液面和质量。

3.温升：减速机在工作过程中会产生一定的热量，要注意控制减速机的温升。

过高的温升会导致润滑油的变质和减速机的损坏。

因此，在工作时应注意减速机的运行温度，并根据需要进行散热，以保持减速机的正常工作温度。

减速电机的分类与选型根据减速机的内部传动结构以及外型和连接方式，常常将减速机分为以下几类1）K、S、R、F系列斜齿轮减速机（四大系列减速机）K系列减速机全称为K系列斜齿轮-伞齿轮减速机，S系列减速机的全称为S 系列斜齿轮-蜗轮蜗杆减速机，R系列全称为R系列斜齿轮减速机，F系列全称为F系列平行轴-斜齿轮减速机。

每一系列的内部传动结构都不相同，各自的传动效率和性能也有区别，需根据设备的性能要求以及实际应用条件来选择。

2）RV、VF系列蜗轮蜗杆减速机RV、VF系列蜗轮蜗杆减速器是按Q/ZJI-2000技术质量标准设计制造的，该系列在符合国家标准GBI0085-88圆柱蜗轮蜗杆参数的基础上采用ZK齿锥面包络蜗轮蜗杆制造，并设计有“方箱型”薄壁花纹散热片，用优质率铝合金压铸而成。

3）其他类别除了以上两类比较常用的减速机外，还有B/JXJ(摆线针）、WP、WSH系列减速机，QTM系列斜齿-准双曲面齿轮减速机、RC系列以及一些定制的减速机等。

定制类减速机由于价格偏贵一般不常用，除非有特定要求，以韩国25T污泥干化项目为例，为了同时满足较大的减速比和扭矩，还兼顾体积小的特点，我们选用了一款用在申克称上的定制减速机--SBD系列专用减速机。

选型注意事项一、类型选择K、S、R、F系列减速机性能略强于其他系列，建议优先选择。

RV、FV减速机价格相对便宜一点，但是当减速比较大时不宜选择，容易出现剃齿现象。

2）参数大小①额定转矩应大于计算出来的转矩；②减速比可略大于计算值；③额定输出转速可略大于计算出来的转速；④减速机使用系数应该大于1（使用系数取值通常在0.8到2之间）。

3）选型手册选型手册中的参数通常是配过了电机的参数，并略微留有余量（输出转速通常是电机在30Hz的情况下的计算值），实际选型时可将计算出来的参数（减速比I、输出转速N和输出扭矩T1）告诉供应商，寻求性价比最高的一款，综合考虑后1320A水冷型选择的减速机为S系列斜齿轮-蜗轮蜗杆减速机。

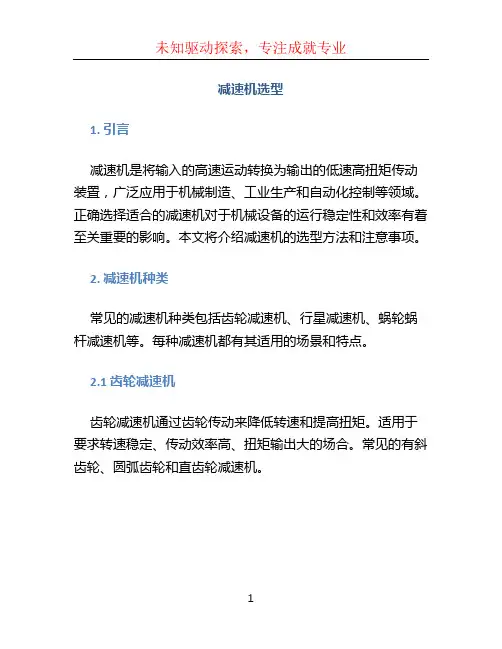

减速机选型1. 引言减速机是将输入的高速运动转换为输出的低速高扭矩传动装置，广泛应用于机械制造、工业生产和自动化控制等领域。

正确选择适合的减速机对于机械设备的运行稳定性和效率有着至关重要的影响。

本文将介绍减速机的选型方法和注意事项。

2. 减速机种类常见的减速机种类包括齿轮减速机、行星减速机、蜗轮蜗杆减速机等。

每种减速机都有其适用的场景和特点。

2.1 齿轮减速机齿轮减速机通过齿轮传动来降低转速和提高扭矩。

适用于要求转速稳定、传动效率高、扭矩输出大的场合。

常见的有斜齿轮、圆弧齿轮和直齿轮减速机。

2.2 行星减速机行星减速机由行星轮、太阳轮和内齿轮组成，通过行星轮的旋转来实现输出轴的转动。

适用于紧凑结构、大减速比和高精度要求的场合。

2.3 蜗轮蜗杆减速机蜗轮蜗杆减速机由一个蜗轮和一个蜗杆组成，通过蜗轮与蜗杆的啮合来实现减速效果。

适用于要求大减速比和大扭矩输出的场合。

3. 减速机选型方法在进行减速机选型时，需要考虑以下几个因素：3.1 转速比减速机的转速比是指输入转速与输出转速之间的比值。

根据具体的应用需求，选择适当的转速比可以满足机械设备的要求。

3.2 扭矩要求根据机械设备的工作负荷，选择减速机能够提供足够的输出扭矩，以确保设备正常运行。

3.3 功率要求根据机械设备的输入功率和输出功率要求，选择合适的减速机。

3.4 空间限制考虑到机械设备的安装空间和结构限制，选择适合的减速机尺寸和安装方式。

3.5 效率要求根据机械设备的效率要求，选择减速机的传动效率，以减少能量损失。

3.6 使用环境考虑到机械设备的使用环境，选择适合的减速机防护等级和材质，以确保减速机的可靠性和耐用性。

4. 减速机选型注意事项选型减速机时需要注意以下几点：4.1 精度要求根据机械设备的精度要求，选择合适的减速机精度等级，以满足机械设备的运行要求。

4.2 维护保养考虑到减速机的维护保养问题，选择易于维护和更换零部件的减速机。

4.3 噪音与振动根据机械设备的噪音和振动要求，选择减速机的噪音和振动水平，以确保设备运行平稳。

# 机械设计之单级圆柱齿轮减速器简介单级圆柱齿轮减速器是一种常见的机械设备，用于将输入转速减小并增加输出扭矩。

它由两个或多个齿轮组成，在传动过程中，通过齿轮的啮合，实现输入和输出轴的动力传递。

单级圆柱齿轮减速器的设计和选择对于机械设备的正确运行和性能至关重要。

本文将探讨单级圆柱齿轮减速器的设计原理、参数计算和选型过程。

设计原理1. 齿轮的基本性质齿轮是单级圆柱齿轮减速器的核心组件。

通过齿轮的啮合，输入轴的运动能量被传递给输出轴，实现转速和扭矩的转换。

在设计齿轮减速器时，需要考虑以下几个重要的齿轮性质：•齿轮模数（Module）：齿轮模数是齿轮的重要几何参数，定义为每个齿轮齿数与齿轮的分度圆直径的比值。

模数越大，齿轮的尺寸越大，传递能力也越强。

•齿数（Number of teeth）：齿数是齿轮的重要几何参数，决定了齿轮啮合时的传动比。

齿数较多的齿轮输出转矩较大，转速较小，齿数较少的齿轮输出转矩较小，转速较大。

•压力角（Pressure angle）：压力角是指齿轮齿面法线与齿轮轴线之间的夹角，常见的压力角有20度和14.5度两种。

较大的压力角有利于提高齿轮的啮合性能和传力能力。

•齿宽（Face width）：齿宽是齿轮上齿部与间隙部分的长度，决定了齿轮的传力能力。

齿宽越大，齿轮传力能力越强。

•啮合角（Pressure angle）：啮合角是指两个相互啮合的齿轮之间的接触面的夹角，常见的啮合角有20度和14.5度两种。

较小的啮合角有利于减小齿轮啮合时的摩擦损失和噪音。

2. 减速比计算减速比是单级圆柱齿轮减速器设计中的重要参数，它是输入轴转速与输出轴转速的比值。

减速比的计算公式如下：减速比 = (输出轴转速) / (输入轴转速) = (输入轮齿数) / (输出轮齿数)根据减速比的计算公式，可以通过给定输入轮的齿数和输出轮的齿数，来确定减速比。

3. 扭矩传递和效率计算在单级圆柱齿轮减速器中，扭矩的传递是通过齿轮的啮合实现的。

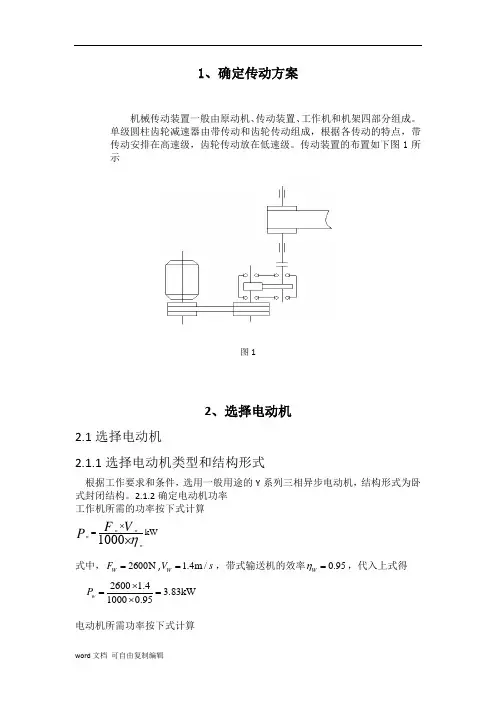

1、确定传动方案机械传动装置一般由原动机、传动装置、工作机和机架四部分组成。

单级圆柱齿轮减速器由带传动和齿轮传动组成，根据各传动的特点，带传动安排在高速级，齿轮传动放在低速级。

传动装置的布置如下图1所示图12、选择电动机2.1选择电动机2.1.1选择电动机类型和结构形式根据工作要求和条件，选用一般用途的Y 系列三相异步电动机，结构形式为卧式封闭结构。

2.1.2确定电动机功率 工作机所需的功率按下式计算kW 1000ww w wV F P η⨯=⨯式中，2600N W F =, 1.4m /W V s =，带式输送机的效率0.95W η=，代入上式得2600 1.43.83kW10000.95w P ⨯==⨯电动机所需功率按下式计算wo P P η=式中，η为电动机到滚筒工作轴的传动装置总效率，根据传动特点，由表2-4差得：V 带传动0.96η=带，一对齿轮传动0.97η=齿轮，一对滚动轴承0.99η=轴承，弹性联轴器0.99η=联轴器，因此总效率2=ηηηηη带齿轮轴承联轴器，即22=0.960.970.990.99=0.904ηηηηη=⨯⨯⨯带齿轮轴承联轴器3.834.24kW 0.904wo P P η=== 确定电动机额定功率m P ,使m P =4.24-5.51kW ，查表取m P =5.5kW2.1.3确定电动机转速工作机卷筒轴的转速w n 为601000601000 1.4r /min 360w w v n D ππ⨯⨯⨯==⨯取V 带传动的传动比i 带=2-4，一级齿轮减速器i 齿轮=3-5，传动装置的总传动比i 总=6-20，故电动机的转速可取范围为n n (6~20)74.27r/min 445.62~1485.4r /min m w i ==⨯=总符合此转速要求的同步转速有750r /min ，1000r /min 两种，考虑综合因素，选择同步转速为1000r /min 的Y 系列电动机Y132M2-6,其满载转速为n 960r /min m =电动机的参数见表1表12.2计算传动装置的总传动比并分配各级传动比 2.2.1传动装置的总传动比为/960/74.2712.93m w i n n ===总2.2.2分配各级传动比为了符合各种传动形式的工作特点和结构紧凑，必须使各级传动比都在各自的合理范围内，且使各自传动件尺寸协调合理匀称，传动装置总体尺寸紧凑，重量最小，齿轮浸油深度合理本传动装置由带传动和齿轮传动组成，因i i i =总带齿轮，为使减速器部分设计方便，取齿轮传动比=4.3i 齿轮，则带传动的传动比为/12.93/4.3=3.01i i i ==带总齿轮2.3计算传动装置的运动参数和动力参数 2.3.1各轴转速/=960/3.01318.94r /min I M n n i ==带n /=318.94/4.3=74.17r /minII I n i =齿轮=74.17r /min II n n =滚筒2.3.2各轴功率000=4.240.96 4.07kWI I P P P ηη==⨯=带=4.070.970.99 3.91kWII I I II I P P P ηηη==⨯⨯=齿轮轴承==3.910.990.99=3.83kW II II II P P P ηηη=⨯⨯滚筒滚轴承联轴器2.3.3各轴转矩64.249.551042180N mm 960T =⨯=⋅电动机 1000=42180 3.010.96=121883N mmI I T T i T i ηη==⨯⨯⋅带带带=121883 4.30.970.99=503290N mm II I I II I II I T T i T i ηηη==⨯⨯⨯⋅齿轮齿轮轴承===5032900.990.99=493290N mmII II II II T T i T ηηη⨯⨯⋅滚筒滚筒滚筒轴承联轴器根据以上计算列出本传动装置的各项参数如下表2表23传动零件的设计计算本题高速级采用普通V 带传动，应根据已知的减速器参数确定带的型号、根数和长度，确定带传动的中心距，初拉力及张紧装置，确定大小带轮的直径、材料、结构尺寸等内容3.1普通V 带传动带传动的计算参数见下表3表33.1.1计算功率根据工作条件，取A K =1.20 1.2 4.24 5.1kW c A P K P ==⨯=3.1.2选择V 带类型由m n 960r /min =、 5.1kW P =，因处于A 、B 的中间区域，可同时选择A 、B 两种带型计算，最后根据计算结果来分析选择3.1.3确定V 带基准直径A 型带轮取1=100mm d d ，取滑动率0.02ε=21(1) 3.01100(10.02)294.98mm d d d id ε=-=⨯⨯-= 取2280mm d d =B 型带取1=140mm d d ，取滑动率0.02ε=21(1) 3.01140(10.02)412.97mm d d d id ε=-=⨯⨯-= 取2400mm d d =3.1.4验算带速A 型带11 3.14100960 5.024m /601000601000d d n v sπ⨯⨯===⨯⨯带速在5-25m/s 范围内，合适B 型带11 3.141409607.034m /601000601000d d n v sπ⨯⨯===⨯⨯3.1.5确定带的基准长度和实际中心距A 型带取0500mm a =B 型带取0700mm a =A 型带计算V 带基准长度222100120(d d ) 3.14(100280)(280100)2()25001612.8mm2424500d d d d L a d d a π-⨯+-≈+++=⨯++=⨯查表取标准值L=1600mm计算实际中心距 0016001612.8500493.6mm22d L L a a --≈+=+=考虑安装、调整和补偿张紧力的需要，中心距应有一定的调节范围，调节范围为min 0.015493.60.0151600469.6mm d a a L =-=-⨯= max 0.03493.60.031600541.6mm d a a L =+=+⨯=B 型带222100120(d d ) 3.14(140400)(400140)2()27002271.9mm2424700d d d d L a d d a π-⨯+-≈+++=⨯++=⨯查表取L=2240mm 计算实际中心距:00022402271.9700684.05mm 22d L L a a --≈+=+=安装、调整和补偿张紧力的需要，中心距应有一定的调节范围，调节范围为min 0.015684.050.0152240650.45mm d a a L =-=-⨯= max 0.03684.050.032240751.7mm d a a L =+=+⨯=3.1.6验算小带轮包角A 型带12128010018057.318057.3159120493.6d d d d aα--=-⨯=-⨯=>合适 B 型带21140014018057.318057.3158120684.05d d d d a α--=-⨯=-⨯=> 合适3.1.7确定V 带根数A 型带00 5.15.1[P ]()K (0.95760.1116)0.9470.99c C c L P P Z P P K α≥===+∆+⨯⨯因大于5，应取6根 B 型带取Z=3根 计算结果见下表4表4比较两种计算结果选B 型带合理3.1.8计算初拉力220 2.5 5.1 2.5500(1)Qv 500(1)0.177.034207.6N 37.0340.944c P F zv K α=-+=⨯⨯-+⨯=⨯3.1.9计算对轴的压力11582sin23207.6sin1222.7N 22R F zF N α==⨯⨯=3.2圆柱齿轮设计已知齿轮传动的参数，见下表5齿轮相对于轴承为对称布置，单向运转、输送机的工作状况为中等冲击表5由于该减速器无特殊要求，为制造方便，选用价格便宜、货源充足的优质碳素钢，采用软齿面3.2.1选择齿轮材料及确定许用应力小齿轮42SiMn 调质，250-280HBW 大齿轮45钢正火，170-200HBW接触疲劳极限应力小齿轮11720MPaH im σ=大齿轮12460MPa H im σ=弯曲疲劳极限应力 小齿轮11530MPaH im σ=大齿轮12360MPa H im σ=安全系数min 1H S =，min 1F S = 许用接触应力 小齿轮1[]720MPa H σ= 大齿轮2[]460MPa H σ= 许用弯曲应力 小齿轮1[]530MPa F σ= 大齿轮F2[]360MPa σ=3.2.2按齿面接触强度设计计算i 4.3I II =，121883N mm IT =⋅代入公式172.66mm d ==3.2.3确定齿轮的参数及计算主要尺寸①确定齿数对于软齿面闭式传动，取1=25z ，21 4.325107.5z iz ==⨯=，取2=108z ，'21/ 4.32i z z ==，'(i i )/i (4.3 4.32)/4.30.5%i ∆=-=-=-，合适②确定模数11m d /z 72.66/25 2.91mm ===，取m=3mm ③确定中心距初算中心距012(z z )m/2(25108)3/2199.5mm a =+=+⨯=，取a=199.mm④计算主要几何尺寸 分度圆尺寸1132575mm d mz ==⨯= 223108324mm d mz ==⨯=i齿顶圆尺寸11(z 2)mm 81mm a d m =+= 22d (z 2)mm 330mm a m =+= 齿宽1175mm 75mm d b d ψ==⨯=取大齿轮齿宽2b 75mm =，小齿轮齿宽180mm b =3.2.4验算齿根的弯曲疲劳强度查教材图6-25得：复合齿系数1 4.17FS Y =,2 3.95FS Y =,代入上式：111122122 1.2121883 4.17MPa 72.28MPa []75325FS F F KTY bm z σσ⨯⨯⨯===≤⨯⨯22121 3.9572.28MPa 68.47MPa []4.17FS F F F FS Y Y σσσ==⨯=≤ 1F σ、2F σ值分别小于各自许用接触应力，故安全3.2.5验算齿轮的圆周速度113.1475318.94m / 1.25m /601000601000d n s sπν⨯⨯===⨯⨯4、低速轴的结构设计低速轴的参数见表6表64.1轴的结构设计4.1.1轴上零件的布置对于单级减速器，低速轴上安装一个一个齿轮、一个联轴器，齿轮安装在箱体的中间位置；两个轴承安装在箱体的轴承座孔内，相对于齿轮对称布置；联轴器安装在箱体的外面一侧。

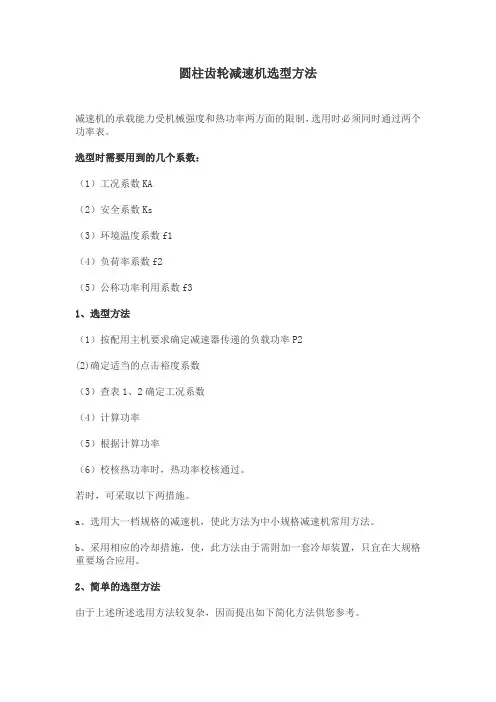

圆柱齿轮减速机选型方法
减速机的承载能力受机械强度和热功率两方面的限制，选用时必须同时通过两个功率表。

选型时需要用到的几个系数：
（1）工况系数KA
（2）安全系数Ks
（3）环境温度系数f1
（4）负荷率系数f2
（5）公称功率利用系数f3
1、选型方法
（1）按配用主机要求确定减速器传递的负载功率P2
(2)确定适当的点击裕度系数
（3）查表1、2确定工况系数
（4）计算功率
（5）根据计算功率
（6）校核热功率时，热功率校核通过。

若时，可采取以下两措施。

a、选用大一档规格的减速机，使此方法为中小规格减速机常用方法。

b、采用相应的冷却措施，使，此方法由于需附加一套冷却装置，只宜在大规格重要场合应用。

2、简单的选型方法
由于上述所述选用方法较复杂，因而提出如下简化方法供您参考。

对一般重要程度，选用批量不大、连续运输的减速器：均匀载荷K=1.5；中等冲击载荷K=2；强冲击载荷K=3。

确定选用系数K，根据输入电机功率和要求的传动比i，选定减速机。

按以上K值选用的减速机，可不再作其他项目校核。

对大批量或重要场合使用的减速机，为更好地兼顾可靠性和经济性，请您提供详细的配套技术参数与我公司共同协调选型。

来源：（江阴齿轮箱）。

减速机选型与使用减速机是一种可以改变传动速比的装置，广泛应用于工业生产中。

在进行减速机选型与使用时，需要考虑多种因素，包括工作环境、传动参数、可靠性要求等。

下面将从这几个方面介绍减速机选型与使用的相关内容。

一、工作环境1.温度和湿度：减速机工作环境的温度和湿度对其使用寿命有重要影响。

如果环境温度过高或过低，会影响润滑油的性能，进而影响减速机的运行稳定性。

因此，在选型时需要根据工作环境的温度和湿度条件，选择适合的减速机型号。

2.粉尘和颗粒物：在粉尘和颗粒物较多的工作环境中，选择具有良好密封性的减速机是非常必要的。

这可以防止颗粒物进入减速机内部，损坏齿轮和轴承。

同时，在粉尘多的环境中，也需要加强减速机的日常维护和清洁工作，以保持其正常运行。

3.震动和冲击：一些工业场所可能存在较大的震动和冲击，这对减速机的选型与使用也会产生影响。

在这种情况下，需要选择具有较高抗震性和抗冲击性的减速机型号，并进行必要的强化加固工作。

二、传动参数1.转速比：转速比是指输入轴和输出轴转速之比。

在选型时，需要根据实际工作需求和传动装置的转速比要求，选择适合的减速机型号。

转速比过大或过小都会影响减速机的传动效果和工作稳定性。

2.转矩：转矩是指减速机的输出转矩。

在选型时，需要根据传动装置的负载情况和转矩要求，选择具有足够输出转矩的减速机。

3.轴向和径向载荷：在选型时，还需要考虑传动装置的轴向和径向载荷情况。

传动装置的轴向和径向载荷过大会导致减速机受力不均或轴承损坏，因此需要选择具有足够承载能力的减速机型号。

三、可靠性要求1.安全系数：在减速机选型时，需要根据实际需求和可靠性要求，选择适当的安全系数。

安全系数过小会导致减速机寿命降低，容易出现故障；而安全系数过大则会增加冗余设计和成本，不经济实用。

2.寿命：寿命是指减速机的使用寿命，对于长时间工作的传动装置而言，寿命要求通常较高。

在选型时，需要选择寿命较长的减速机型号，以确保系统的可靠性和稳定性。

ZQ(H)圆柱齿轮减速机一、ZQ(H)型减速机的概述ZQ(H)型减速机主要用于起重、矿山、通用化工、纺织、轻工等行业,其适用条件如下:1、减速机齿轮传动圆周速度不大于10米/秒;2、减速机高速轴的转速不大于1500转/分;3、减速机用于正反两向运转;4、减速机工作环境温度为-40℃到+40℃4、减速机有九种传动比、九种配置型式和三种低速轴轴端型式;5、此类减速机传动比有:48.57、40.17、31.5、23.34、20.49、15.75、12.64、10.35、8.23 。

二、ZQ(H)型减速机的型式ZQ(H)型减速机有两级传动,装配型式共有九种,输入轴伸为圆锥形,输出轴端由圆柱形(Z型)、齿轮型(CA型、C型)一级欧氏(十字滑块)联轴器(F型)。

三、ZQ(H)型减速机与ZQ型减速机比较ZQ型大传动比减速机是在ZQ型减速机基础上增加一级高速级三级减速机,扩大了减速机的传动比。

此类减速机传动比有:317.28、291.19、243.86、223.80、191.22、163.38、141.73、121.10、92.21、81.70、65.54 。

四、ZQ(H)型减速机的型号ZQ(H) - 500 - 40 - II CAZQ(H) 代表减速机型号(ZQ为渐开线圆柱齿轮减速机,ZQH为圆弧圆柱齿轮减速机)500 代表总中心距40 代表公称传动比为40,实际传动比i=40.17II 代表装配型式为第二种CA 代表C、CA为齿轮形轴端齿轮减速机ZQ、ZQH、ZQSH型齿轮减速机ZD、ZDH、ZDSH型减速机ZL、ZLH、ZLSH型减速机ZS、ZSH、ZSSH型减速机PM型圆柱齿轮减速机ZQA型圆柱齿轮减速机PJ型圆柱齿轮减速机ZQ、ZQD大速比圆柱齿轮减速机JZQ型系列齿轮减速机ZLY、ZLZ硬齿面中硬齿面圆柱齿轮减速机JB/T8853-2001 ZDY、ZDZ硬齿面中硬齿面圆柱齿轮减速机JB/T8853-2001 ZSC、ZSC(A)减速机YK系列圆锥—圆柱齿轮减速机YB/T050-93ZSY、ZSZ硬齿面中硬齿面圆柱齿轮减速机JB/T8853-2001 K系列圆锥—圆柱齿轮减速机YN系列齿轮减速机YB/T050-93FDBY型圆锥圆柱齿轮减速机ZBJ19026-90FZLY型圆柱齿轮减速机ZBJ19004-88QJY系列起重机械减速器QJ-T型起重机套装式减速机JB/T8905.4-1999HNK型圆弧齿轮减速机YB/T050-93QJ-L型起重机立式减速机JB/T8905.3-1999QJ-D型起重机底座式减速机JB/T8905.2-1999ZZL型圆锥圆柱齿轮减速机S系列齿轮减速机DBY、DCY、DBZ、DCZ型圆柱齿轮减速机JB/T9002-1999 QJ型起重机减速机JB/T89051-1999TJ315型圆柱齿轮减速器ZDS型齿轮减速机JB/T5560-1991GS型高速渐开线圆柱齿轮箱MHS、HS系列齿轮箱JDX边缘传动减速JC/T878.2-2001CR斜齿轮减速器PYZ系列硬齿面轴装式减速机C一级斜齿轮减速机CE二级斜齿轮减速机ZJY型轴装式圆柱齿轮减速机JB/T 7007-1993 ZWS系列螺旋锥齿轮减速机ZLD、ZLDA螺旋锥齿轮减速机ZLS、ZLSA螺旋锥齿轮减速机ZLZ系列螺旋锥齿轮减速机HD锥齿轮换向器NGLED齿轮减速机BZ系列螺旋锥齿轮转向箱JS系列齿轮减速机CVM型:立式直结型齿轮减速机TH、TB大功率减速机NT系列螺旋锥齿轮减速机CH型卧式单相--三相齿轮减速马达CV型立式单相--三相齿轮减速马达XT系列螺旋锥齿轮减速机CHD型卧式双轴型齿轮减速机CHM型:卧式直结型齿轮减速机CVD型:立式双轴型齿轮减速机RC系列斜(螺旋伞)齿轮转向箱H斜齿齿轮箱B螺旋锥齿轮斜齿箱T系列螺旋锥齿轮转向箱Z系列弧齿锥齿轮减速机GH型滚柱活齿减速机JB/T6137-1992 FJ型硬齿面圆柱圆锥齿轮减速机LC、LC(A)型二级硬齿面圆柱齿轮立式减速机LCW型卧式二级硬齿面圆柱齿轮减速机DC、LDC、DCW型圆柱齿轮减速机DJC型立式单级硬齿面圆柱齿轮减速机DSC、DZC型立式圆柱齿轮减速机LPJ、LPB、LPP型立式平行轴硬齿面减速机TZ系列同轴式齿轮减速机JB/T7000-1993TY系列同轴式齿轮减速机ZBJ19009-88NHD110齿轮减速机QS型“三合一”运行机构用减速机ZBJI19027 XT系列齿轮减速机LTJ系列外传动齿轮减速机DT系列螺旋锥齿轮减速机VCYK型圆锥圆柱齿轮减速器QSJ系列圆柱齿轮减速机PC系列齿轮减速机TYL系列硬齿面圆柱齿轮减速机MC系列硬齿面中型齿轮减速机LC同轴型齿轮减速机SD齿轮侧搅拌机TC十字螺旋锥齿轮换向减速器DBS系列单边双传动磨机减速器SPJ-800型矿用减速器ZJ型轴装圆柱齿轮减速机JB/T 7337-1994 SP系列圆锥齿轮换向器ZL2(Ⅱ1Ч2)型圆柱齿轮二级减速机B180G型立式圆柱齿轮减速器AT系列弧齿锥齿轮减速器TE、TEK圆柱齿轮减速器TF、TFK圆锥、圆柱齿轮减速器QS、QSE、LG型“三合一”减速机(JB-T9003-2004) QSC型“三合一”减速机(JB-T9003-2004)PV系列通用齿轮箱ZD80、ZD90、ZD100系列人字齿圆柱齿轮减速器ZD(H)MCD80、90、100系列圆柱齿轮减速器TMG悬挂式齿轮减速机SXH/B大功率齿轮箱DB螺旋锥齿轮DH平行轴斜齿轮减速机PJT系列平双齿轮箱XHXB斜齿伞齿系列大功率减速机MCD系列齿轮减速器TEX型齿轮减速机TK系列齿轮减速机TM系列齿轮减速机JH/B系列工业齿轮箱ZFY、ZXY型硬齿面圆柱齿轮减速器TD9000系列硬齿面齿轮减速器TW、TWC系列轴装式减速机TA、TC9000型硬齿面齿轮减速器SL系列大功率齿轮箱PR模块式齿轮减速器DSZC(D)万能组合式减速机SKH型圆弧齿轮减速机ZSC(D)型大速比减速器LPYB-J、LSYB-J型立式平行轴硬齿面齿轮减速机LFY型两级立式法兰式硬齿面减速机AJ48齿轮减速器KPTH型渐开线圆柱齿轮减速器JB/T10243—2001 JPT型渐开线圆柱齿轮减速器(JB-T10244-2001)B315型圆柱齿轮减速机GOJ型硬齿面齿轮减速机GY型高速圆弧圆柱齿轮增(减)速器CF系列圆锥圆柱硬齿面齿轮减速机TZ型三级立式齿轮减速器TCJ系列圆柱齿轮减速器QY型起重机用硬齿面减速器。

减速机型号选择，减速机选型减速机选型方法为正确选择JRST蜗杆减速机型号，敬请用户首先了解以下几点：●负荷条件●使用转速范围或速比（与双级组合可获得超低输出转速）●工作运转情况及环境（温度、湿度、腐蚀等）●安装空间确定工作情况系数K1及工作情况修正系数K2●根据表1，决定机械负荷种类A、B、C。

●根据运转时间（小时/天）和启动频率（次数/小时）从图1中求得工作情况系数K1。

●根据表2，查取工作情况修正系数K2。

选定减速机●用户须先确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为据，并结合速比值或输出转速值，选定所需减速机规格。

●用户也可以根据已知的输入功率，结合速比值或输出转速值，计算输出转矩，选定减速机。

●本减速机均为右旋螺牙，根据右手定则，确定输入轴、输出轴回转方向。

选型示例例1通用传送带（均匀负荷）转矩：19N.m，运转时间：8小时/天转速：约55r/min，启动频率：10次/小时，减速机：1/25，环境温度：室内25℃，电机直联①根据表1，决定负荷种类负荷种类：无冲击均匀负荷，选A；②根据图1，在A线上取频率10次/小时的交点；查出运转时间8小时/天的系数K1=1；③根据表2，查得系数K2=1；④则转矩值为19×K1×K2=19×1×1=19N.m，可选择最接近19N.m的减速机。

选定结果：JRSTD30-1/25输出功率0.18KW，输出转速56转/分，输出转矩21N.m校核：实际输出转矩=输出转矩×使用系数（fs）=21×1.0=21N.m>19N.m，满足使用要求。

例2输送带（中等冲击负荷）转矩：65N.m，运转时间：16小时/天转速：约21r/min，启动频率：100次/小时，减速机：1/60，环境温度：室内35℃，电机直联①根据表1，决定负荷种类负荷种类：轻度冲击负荷，选B；②根据图1，在B线上取频率100次/小时的交点；查出运转时间16小时/天的系数K1=1.65；③根据表2，查得系数K2=1.15；④则转矩值为65×K1×K2=65×1.65×1.15=123N.m，可选择最接近123N.m的减速机。

计算步骤设计计算与内容设计结果1、选择电动机的类型。

2、电动机输出功率1、计算总传动比2、各级传动比分配按照工作要求和条件选用Y系列一般用途的全封闭自扇式笼型三相异步电动机。

滚筒的功率：P w=F w V w/1000 耳w =2400 X 1.7/ (1000X 0.96)=4.25kw其中滚筒的效率n w=0.96电动机输出功率：P d=Pw/ n；V带传动效率n 1=0.96，一对齿轮传动效率n 2=0.97，一对滚动轴承传动效率n 3=0.99，联轴器传动效率n4=0.99PQ=Pw/ n又因为n = n 1 n 2 n 3 n 3 n 4=0.96X 0.97 X 0.999X 0.99X 0.99=0.904P0=PW/ n=4.25/0.904=4.7KW电动机的额定功率：P=(1.0-1.2)P0=4.7-5.64KW电动机的额定功率为P d=5.5KW电动机转速：n w=60V w X 1000/n D=60 X 1700/(3.14 X 450)=72.19r/min确定总传动比的范围电动机的转速n;按表推荐的各种传动比范围取V带传动比i1= (2-4),单级圆柱齿轮传动比i2= (3-5), 总的传动比范围为：i=i 1 X i2 = (2 〜4) X (3 〜5)=6 〜20n=i • n=(6 〜20) X 72.19=433.14 〜1443.8r/min在该范围内电动机的转速有：750r/min、1000r/min、1500r/min ,取电动机同步转速为1000r/min，因此选择电动机行型号为：Y132M2-6同步转速：1000r/mi n满载转速：n m=960r/min ,额定功率：P d=5.5KW。

i=n m/n w=960/72.19=13.3为使V带传动的外部尺寸不至于过大，P W=4.25KWP0=4.7kwP d=5.5KWn w=72.19r/mi n同步转速：1000r/min满载转速：n m=960r/min额定功率P d = 5.5KWi1=3i 2=4.43计算步骤设计计算与内容设计结果。

减速机的选型与使用一、选型指南为了选到合适的减速电机，有必要了解该减速电机所驱动机器的详尽技术特性，就必须确定一个使用系数Fb,使用系数Fb.减速电机的选用首先应确定一下技术参数：每天工作小时数；每小时启停次数；每小时运转周期；可靠度要求；工作机转矩T工作机；输出转速n出；载荷类型；环境温度；现场散热条件；减速机通常是根据恒转矩、启停不频繁及常温的情况设计的，其许用输出转矩T由下式确定：T=T出X FB使用系数T出----------减速电机输出扭矩，FB-------减速电机使用系数传动比i i=n 入/ n出电机功率P(KW) P=T出*n出/9550*η输出转矩T出（N.m）T出=9550*P*η/n 出式中：n入—输入转速η—减速机的传动效率在选用减速电机时，根据不同的工况，必须同时满足以下条件：1、T出≥T工作机 2、T=FB总*T工作机式中：FB总—总的使用系数，FB总=FB*FB1*KR*KW FB—载荷特性系数,KR—可靠度系数 FB1—环境问的系数；二、减速机安装注意事项安装减速机时，应重视传动中心轴线对中，其误差不得大于所用联轴器的使用补偿量。

对中良好能延长使用寿命，并获得理想的传动效率。

在输出轴上安装传动件时，不允许用锤子敲击，通常利用装配夹具和轴端的内螺纹，用螺栓将传动件压入，否则有可能造成减速机内部零件的损坏。

最好不采用钢性固定式联轴器，因该类联轴器安装不当，会引起不必要的外加载荷，以致造成轴承的早期损坏，严重是甚至造成输出轴的断裂。

减速机应牢固地安装在稳定水平的基础或底座上，排油槽的油应能排除，且冷却空气循环流畅，基础不可靠，运转时会引起振动及噪音，并促使轴承及齿轮受损，当传动联件有凸出物或采用齿轮、链条传动时，应考虑加装防护装置，输出轴上承受较大的径向载荷时，应选用加强型。

按规定的安装装置保证工作人员能方便地靠近油标，通气塞、排油塞。

安装就位后，应按次序全面检查安装位置的准确性，各紧固件压紧的可靠性，安装后应能灵活转动。

以单级圆柱齿轮减速器为例一齿轮传动设计如果设计的齿轮传动是闭式传动，通常齿轮采用软齿面，所设计的是一般机械传动机构，圆柱齿轮减速器就是这样的，查表，选用45钢做小齿轮材料，热处理方法为调质，齿面硬度为250HBS，大齿轮材料为45钢，正火处理，齿面硬度为210HBS。

如果是采用中硬齿面齿轮，所选材料为40CrNiMo，其机械性能应符合JB/ZQ4288—86《合金结构钢》的规定。

中硬齿面小齿轮齿面调质硬度为306~332HB，大齿轮齿面调质硬度为283~314HB。

齿轮加工精度为887HK JB179—83，齿面粗糙度Ra为3.2um。

如果齿轮设计的是高速齿（斜齿轮），在选材方面，大齿轮二轴的设计对已知减速器的传动功率属中，小功率，对材料无特殊要求，所以选用45钢并经过调质处理，由表查得强度极限σb=637MPa，许用弯曲应力[σc]=60MPa。

单级减速器中可将齿轮安排在箱体中央，相对两轴对称分布，齿轮左面由轴肩定位，右面用套筒轴向固定，靠平键和过盈配合实现轴向固定。

两轴承分别以轴肩和大筒实现轴向定位，靠过盈配合实现轴向定位。

大带轮轮毂靠轴肩，平键和螺栓分别实现轴向定位和轴向固定。

优质碳素钢具有良好的机械性能，对应力集中敏感性较低，价格便宜，应用广泛，例如：35，45,50等优质碳素钢，一般的轴采用45钢，经调质或正火处理，又耐磨性要求的轴端，应进行表面淬火或低温回火处理。

轻载的或不重要的，也可使用Q235，Q275等。

所以减速器中起盖螺钉，高速轴轴承上的螺钉以及低速轴轴承上的螺钉，还有螺栓使用的都是Q235，甩油环：将润滑油从油箱（池）中带出淋到或流到轴、齿轮等部件上，使零部件得到润滑。

有的减速器有甩油环，有的没有。

挡油环：一般处于轴外伸前面，将大量润滑油阻挡在轴密封环前面，使油流到油池中。

他们所使用的材料一般也是Q235垫片的主要作用是增大螺栓或螺母与零件表面的接触面积，防止零件表面被磨坏；二是做成弹簧垫圈，起到防松作用。

减速机的选择介绍减速机是机械传动中的重要组成部分。

它通过降低传动的转速，提高扭矩，实现机械传动系统中的功率转换。

在制造业中，减速机被广泛应用于各种工业生产中，包括冶金、化工、建筑、纺织等行业。

因此，准确选择适合的减速机将直接影响整个生产线的效率和质量。

本文将介绍减速机的选择要素和注意事项，以便帮助读者做出正确的选择。

减速机的参数在进行减速机的选择之前，需要了解减速机的常见参数，以便对其性能进行分析。

以下是常见的几个参数：•额定扭矩（Tr）：减速机所能承受的最大转矩•额定功率（Pn）：减速机能够承受的最大功率•空载转速（n0）：减速机在没有负载的情况下的输出轴的转速•齿轮传动比（i）：减速机输出轴转速与输入轴转速之比•效率（η）：减速机能够将输入功率转换为输出功率的比率了解这些参数后，我们可以根据实际需求选择合适的减速机。

减速机的选择要素转速选择减速机时，应该考虑实际应用所需要的旋转速度。

如果要求转速相同，则应该选择能够提供所需输出转速的减速机。

反之，如果需要不同的输出转速，则应该选择具有多个输出转速的减速机。

扭矩另一个重要的要素是扭矩。

需要确定所需的额定扭矩范围，以便选择适合的减速机。

如果输出负载超过减速机的额定扭矩，则会造成减速机的损坏或者不稳定的运行。

因此，必须按照实际应用要求选择具有正确额定扭矩的减速机。

功率功率也是选择减速机时必须考虑的因素之一。

在选择减速机之前，需要了解所需要的额定功率和最大功率范围。

选择低于所需功率的减速机会导致减速机过载，可能会损坏机器并减少生产率。

环境机器的运行环境也是选择减速机时必须考虑的因素之一。

例如，如果减速机处于极端温度或湿度的环境中，必须选择能够适应这些环境的减速机。

长寿命和维修在选择减速机时，应该选择具有高耐用性和易于维修的减速机。

这将增加机器的生命周期，并减少维修和更换所需的时间和成本。

注意事项在选择减速机时，需要注意以下问题：•在应用程序中确切地确定所需的速度和扭矩。

减速机选型与使用减速机是一种常用的动力传动设备，主要用于降低输出转速、增加输出转矩的机械装置。

在工业生产中，减速机的选型和使用非常重要，可以提高设备的效率和可靠性。

一、减速机的选型在进行减速机的选型时，需要考虑以下几个方面：1.输出转速和转矩：根据实际要求，确定所需的输出转速和转矩，以满足设备的工作要求。

2.传动方式：根据传动方式的不同，减速机可以分为行星减速机、圆柱齿轮减速机、柱面齿轮减速机等多种类型。

选择合适的传动方式，可以提高减速机的效率和可靠性。

3.功率和尺寸：根据设备的功率要求和场地情况，确定减速机的功率和尺寸，以确保设备的正常运行。

4.效率和寿命：选择具有较高效率和较长寿命的减速机，可以减少能源消耗和设备的维修次数。

5.品牌和质量：选择知名品牌和有良好口碑的减速机，可以保证产品的质量和售后服务。

二、减速机的使用在使用减速机时，需要注意以下几个问题：1.安装和调试：在安装减速机时，应按照设备说明书的要求进行操作，确保安装位置准确，紧固件可靠。

安装完成后，需要进行调试，检查减速机的运行是否正常。

2.运行温度：减速机在运行过程中会产生热量，需要确保工作环境的温度不超过减速机的额定温度范围，避免对设备造成损害。

3.维护保养：定期对减速机进行维护保养，检查润滑油的情况，及时更换和添加润滑油，保证减速机的润滑和冷却效果。

5.安全保护：在减速机运行过程中，应加强安全防护，避免操作人员的伤害。

如密封罩、防护网等安全装置应安装完好，以防意外事故的发生。

三、减速机的维修与更换当减速机出现故障或性能下降时，需要进行相应的维修和更换工作。

在进行维修和更换时，需要注意以下几个问题：1.故障诊断：首先需要对减速机进行故障诊断，找出故障原因和位置。

2.维修方法：根据故障的具体情况，选择合适的维修方法进行处理，如更换零部件、修复受损部位等。

3.零部件更换：可以及时更换老化和损坏的零部件，避免进一步影响设备的正常运行。

圆柱齿轮减速机减速机的选用一、概述执行国家标准JB/8853-2001，硬齿面圆柱齿轮减速机。

适用范围：1、高速轴转速不大于1500转/分2、齿轮传动圆周速度不大于20米/秒3、工作环境温度为-40~45度，如果低于0度，启动前润滑油应预热至0度以上，本减速机可用于正反两个方向运转。

二、特点：1、齿轮采用高强度低碳合金钢经渗碳淬火而成，齿面硬度达到HRC58-62，齿轮均采用磨齿工艺，要求精度高，接触性好。

2、传动效率高：单级大于96%、双极大于93%、三级大于90%3、传动平稳，噪音低4、体积小、重量轻，使用寿命长，承载能力高。

5、便于拆检、便于安装。

三、减速机型号、规格及其表示方法1、型号：ZDY、ZL Y、ZSY、ZFY圆柱齿轮减速机2、规格：单级80——560 两级：112——710 三级：160——710 四级：180——8003、表示方法：型号—低速级中心距（mm）—公称传动比—装配型式标准号D表示单级、L表示单级、S表示单级、F表示单级、Y表示采用硬质齿面齿轮4、转向规定：配置逆止器的减速机只允许单向运转，转向规定为：面对输出轴，输出轴顺时针运转为“S”，逆时针运转为“N”。

四、外形及安装尺寸：五、减速机承载能力：减速机输入功率P：为计算功率或台架试验功率，配套电机是必须考虑工况系数和安全系数。

减速机转速一般指的是输入轴转速。

六、减速机齿轮的润滑1、减速机齿轮的润滑，冷却一般采用油池润滑，自然冷却。

当减速机承载功率超过发热功率时，可采用循环油润滑，或采用油池润滑加盘状管冷却，对采用循环油润滑的减速机在停歇时间超过24小时且满载启动时，应在启动前给润滑油。

润滑油的牌号（粘度），按高速级齿轮圆周速度或润滑方法选择：当V小于2.5m/s或当环境温度在35-50度之间时，选中级压齿轮油N320（或VG320，Mo-bi632）。

当V大于2.5m/s，或采用润滑油时，选中级压齿轮油N220（或VG220，Mo-bi630）。
