基于桥式起重机主梁裂纹缺陷原因及修复方案研究摘要：文章根据某桥式起重机缺陷状况，结合现场情况通过分析缺陷产生原因，提出了修复方案，消除了事故隐患，也为类似裂纹结构修复提供了参考。
关键词：桥式起重机；裂纹；检测；修复方案引言随着社会的发展，起重机械的应用范围越来越广也越来越普遍，为社会工业的发展起到了重要的支撑作用。
起重机械安全生产事故在我国发生的特种设备安全事故中占据的比例较高，人员的伤亡数量比例较大，且每年都有大幅的上升。
而桥门式起重机是我国数量最多应用范围最广的起重设备，在桥门式起重机安全生产事故中由于其金属结构原因引起的安全生产事故往往最普遍也最严重, 造成了生产机器设备的严重损毁和生产工人的重大伤亡以及重大的经济损失,需要生产主体单位以及国家安全管理部门重点进行安全管理。
所以, 对桥门式起重机金属结构原因引起的安全生产事故进行降低甚至消除就显得十分重要。
由于起重设备的特殊性，国家质检部门对起重机械实行强制监管, 即起重机械的制造安装需要国家质检部门按照特种设备安全技术规范的要求进行监督检验。
下文通过某大型钢厂桥式起重机近期在使用过程中，发现主梁端部靠近大车行走机构附近的下翼缘板有开裂现象，为了防止裂纹进一步扩展，经现场勘察检测，根据缺陷状况，结合现场情况通过分析缺陷产生原因，制定了修复方案。
1 现场检测情况分析截至到今天，很多人提出了很多不同的疲劳损伤理论。
通常我们认为零件疲劳发生的过程是由零件裂纹萌生、扩展以及最终断裂等组成的。
从工程应用的角度出发，把开始产生 0.1mm 长度疲劳裂纹的应力循环周次，作为裂纹萌生的孕育期。
下图就是常见的裂纹疲劳断裂的断口。
粗糙表面是最终的撕裂带，而光滑的贝壳纹是疲劳扩展区。
感谢电子显微镜的出现，人们可以清楚地洞察金属细微结构，不计其数的电子显微镜的观察指出，常见的裂纹起始存在三种主要类型的疲劳裂纹成核区域。
分别是驻留滑移带、晶粒间界和表面夹杂物。
还有一个不容忽视的现象，现在的金属材料很多都不同程度地存在各种非金属夹杂物，而且为了强化金属材料，工程师们往往使材料中形成第二相—强化相（如弥散状或大颗粒状的强化相）。

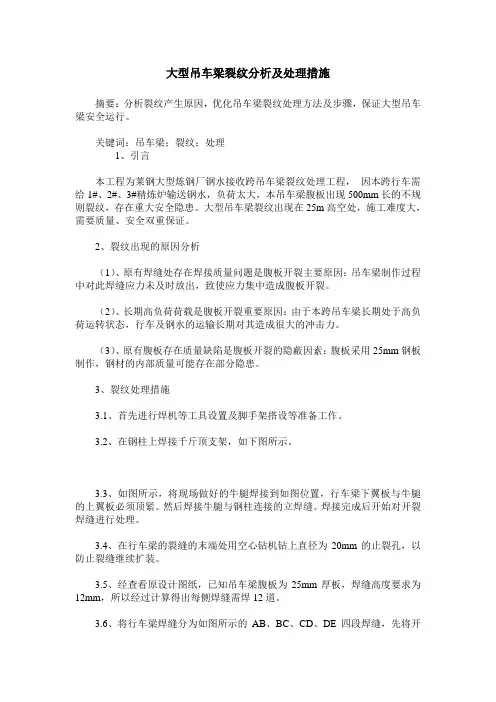

大型吊车梁裂纹分析及处理措施摘要：分析裂纹产生原因，优化吊车梁裂纹处理方法及步骤，保证大型吊车梁安全运行。
