焊缝横向裂纹产生的原因和解决方法一、概述在工业生产中，焊接是一种常见的连接方法，它在机械制造、建筑工程、航空航天等领域都有广泛的应用。
然而，在焊接过程中，随之而来的焊接缺陷也是一个不容忽视的问题。
其中，焊缝横向裂纹是一种常见的缺陷，它不仅会影响焊接质量，还可能引发安全事故。
了解焊缝横向裂纹产生的原因和解决方法具有重要的意义。
二、焊缝横向裂纹的原因1. 焊接材料的选择不当在进行焊接时，选用的焊接材料可能会对焊接质量产生重要影响。
如果选择的焊接材料强度不足或者与母材的化学成分不匹配，就会导致焊接过程中出现应力集中，从而容易产生横向裂纹。
2. 焊接工艺参数不合理焊接工艺参数是影响焊接质量的重要因素之一。
如果焊接电流、电压、速度等参数设置不合理，就会造成焊接过程中的温度分布不均匀，从而引起焊缝横向裂纹的产生。
3. 材料表面不洁净焊接前需要对要焊接的材料表面进行清洁处理，以保证焊接质量。
如果没有进行彻底的清洁处理，就会导致焊接材料表面附着有杂质，这些杂质会影响焊接的质量，增加裂纹的产生可能性。
4. 焊接残余应力在焊接过程中，由于温度的变化和热量的不均匀分布，容易产生残余应力。
这些残余应力会导致焊接部位的局部变形，最终导致焊缝横向裂纹的产生。
5. 设计缺陷在一些情况下，焊接工件的设计本身存在缺陷，比如焊缝的设计不合理、板材的厚度悬殊等，都会增加焊缝横向裂纹的发生。
三、焊缝横向裂纹的解决方法1. 优化焊接材料的选择在进行焊接前，需对焊接材料进行严格的选择，确保其与母材的化学成分匹配，且具有足够的强度。
对于使用对焊材料的情况，需要对搭铁焊接材和母材的化学成分及性能进行检测。
2. 合理设置焊接工艺参数合理设置焊接工艺参数是避免焊缝横向裂纹产生的重要手段。
在进行焊接前，需要根据具体的情况合理地设置焊接电流、电压、速度等参数，确保温度的均匀分布和焊接的质量。
3. 加强材料表面清洁处理在进行焊接前，需要对焊接材料表面进行严格的清洁处理。

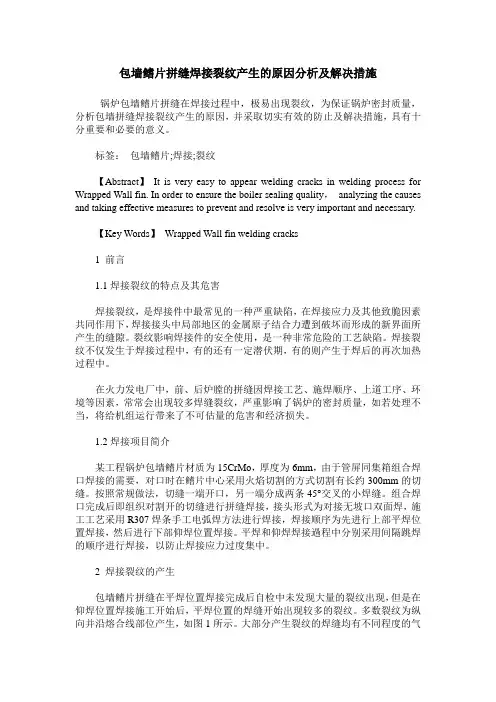

包墙鳍片拼缝焊接裂纹产生的原因分析及解决措施锅炉包墙鳍片拼缝在焊接过程中，极易出现裂纹，为保证锅炉密封质量，分析包墙拼缝焊接裂纹产生的原因，并采取切实有效的防止及解决措施，具有十分重要和必要的意义。
标签：包墙鳍片;焊接;裂纹【Abstract】It is very easy to appear welding cracks in welding process for Wrapped Wall fin. In order to ensure the boiler sealing quality，analyzing the causes and taking effective measures to prevent and resolve is very important and necessary.【Key Words】Wrapped Wall fin welding cracks1 前言1.1焊接裂纹的特点及其危害焊接裂纹，是焊接件中最常见的一种严重缺陷，在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面所产生的缝隙。
裂纹影响焊接件的安全使用，是一种非常危险的工艺缺陷。
焊接裂纹不仅发生于焊接过程中，有的还有一定潜伏期，有的则产生于焊后的再次加热过程中。
在火力发电厂中，前、后炉膛的拼缝因焊接工艺、施焊顺序、上道工序、环境等因素，常常会出现较多焊缝裂纹，严重影响了锅炉的密封质量，如若处理不当，将给机组运行带来了不可估量的危害和经济损失。
1.2焊接项目简介某工程锅炉包墙鳍片材质为15CrMo，厚度为6mm，由于管屏同集箱组合焊口焊接的需要，对口时在鳍片中心采用火焰切割的方式切割有长约300mm的切缝。
按照常规做法，切缝一端开口，另一端分成两条45°交叉的小焊缝。
组合焊口完成后即组织对割开的切缝进行拼缝焊接，接头形式为对接无坡口双面焊，施工工艺采用R307焊条手工电弧焊方法进行焊接，焊接顺序为先进行上部平焊位置焊接，然后进行下部仰焊位置焊接。
焊接裂纹的分析与处理焊接裂纹是焊接过程中常见的缺陷之一，它会降低焊接接头的强度和韧性，影响焊接工件的使用性能。
因此，对于焊接裂纹的分析和处理具有重要意义。
本文将从焊接裂纹的成因、检测方法、分析原因以及处理方法等方面进行综合讨论。
首先，焊接裂纹的成因可以归纳为以下几个方面：1.焊接材料的选择不当：焊接底材和填料材料的化学成分或力学性能不匹配，导致焊接接头受到内应力的影响而产生裂纹。
2.焊接过程中的温度变化：焊接过程中，由于热影响区的温度变化不均匀，会产生焊接接头内部的残余应力，从而造成裂纹。
3.焊接过程中的应力集中：焊接过程中，焊接接头处于高应力状态，如角焊接、搭接焊接等，容易造成应力集中，进而引发裂纹。
4.焊接过程中的焊接变形：焊接过程中，由于热变形和收缩的不均匀性，焊接接头可能会受到大的应力而产生裂纹。
其次，对焊接裂纹的检测方法有以下几种：1.可视检测法：用肉眼观察焊接接头表面是否有裂纹存在。
这种方法简单直观，但只能检测到较大的裂纹。
2.超声波检测法：通过超声波探测仪将超声波传递到焊接接头内部，根据超声波的传播和反射来判断是否存在裂纹。
这种方法可以检测到较小的裂纹，并且可以定量评估裂纹的大小和位置。
3.X射线检测法：通过X射线透射和X射线照相来检测焊接接头内部的裂纹。
这种方法可以检测到较小的裂纹，并且可以清晰地显示裂纹的形状和位置。
4.磁粉检测法：在焊接接头表面涂覆磁粉，通过观察磁粉的分布情况来判断是否存在裂纹。
这种方法适用于表面裂纹的检测。
然后，对焊接裂纹的分析原因可以采取以下步骤：1.裂纹形态分析：观察裂纹的形态，包括长度、宽度、走向等，可以初步判断裂纹的类型和可能的成因。
2.组织分析：通过金相显微镜观察焊接接头的组织结构，判断是否存在组织非均匀性或显微缺陷等。
3.应力分析：通过有限元分析或应力测试仪器测量焊接接头的应力分布，查找可能存在的应力集中区域。
4.化学成分分析：通过光谱分析或化学分析方法来检测焊接材料中的化学成分是否合格。
钢管氩弧焊焊缝出现裂纹是焊接过程中常见的问题，可能由多种因素引起。
以下是导致焊缝裂纹的一些原因及相应的解决办法：1. 材料匹配问题：如果焊接材料的选择与被焊接的钢管材质不匹配，可能会导致焊缝无法承受焊接后的应力拉伸或收缩，从而产生裂纹。
解决这个问题需要进行工艺评定，选择最合适的焊接材料。
2. 焊接工艺参数不当：电流过大或过小都可能导致焊缝裂纹。
电流过大时，热输出量大，应力大；电流过小时，熔深浅，受力小，容易产生裂纹。
解决办法是进行工艺评定，测试并确定最合理的焊接参数。
3. 操作技巧问题：操作收弧时如果没有掌握好，可能会导致收弧处产生气孔或裂纹。
为了避免这种情况，可以在收弧处多添加一些焊接材料，或者如果设备有电流缓降功能，可以设置电流缓慢降低。
4. 焊接应力和拘束力：焊接过程中由于热胀冷缩，自然会使焊接结构产生应力。
如果焊接结构本身存在拘束力和刚性，也可能导致焊缝开裂。
因此，需要正确分析出开裂的主要因素和次要因素，然后采取相应措施解决。
5. 焊缝清洁度：母材表面的清洁度不足也可能导致焊缝裂纹。
在焊接前，确保焊缝和母材表面清洁，无油污、锈蚀等杂质。
6. 预热和后热处理：适当的预热可以减少焊接应力，而后热处理可以消除焊接过程中产生的残余应力，两者都是防止焊缝裂纹的有效方法。
7. 焊接速度：过快或过慢的焊接速度都可能影响焊缝的成形质量，应根据实际情况调整焊接速度。
8. 多层焊接：在多层焊接中，如果层间温度控制不当，也可能导致焊缝裂纹。
应注意控制层间温度，避免过高或过低。
9. 焊接技术：焊工的技术水平也是一个重要因素，经验丰富的焊工能够更好地控制焊接过程，减少裂纹的产生。
10. 环境因素：环境温度、湿度等也可能影响焊接质量，应在适宜的环境中进行焊接作业。
总之，钢管氩弧焊焊缝裂纹是一个复杂的问题，需要综合考虑多种因素，并采取相应的预防和补救措施。
在实际操作中，应根据具体情况进行分析和处理，以确保焊接质量。
裂纹分析报告概述本报告旨在对裂纹进行详细的分析和评估，旨在提供关于裂纹的形成原因、危害程度以及应对措施的全面了解。
通过对裂纹的细致观察和数据分析，可以帮助我们确定合理的修复措施，从而保证设备或结构的安全和可靠性。
背景裂纹在工业生产和日常生活中普遍存在。
裂纹的产生可能是由于外力作用、材料质量问题、设计缺陷等多种原因造成的。
如果不及时发现和处理裂纹问题，会导致设备损坏、结构弱化甚至事故的发生。
因此，对裂纹进行准确的分析和评估是非常重要的。
本报告将通过对裂纹的详细观察和数据分析，逐步解读裂纹形成的原因，并提供相应的解决方案。
裂纹观察与分析裂纹特征对于有裂纹现象的物体，首先需要观察裂纹的特征，并进行准确的记录。
裂纹的特征描述通常应包括以下内容：•裂纹的长度、宽度、深度等尺寸参数；•裂纹的形状，例如直线裂纹、弧形裂纹、分支裂纹等；•裂纹的分布情况，例如集中分布、扩散分布等；•裂纹的起始位置和延伸方向，判断裂纹的成因。
裂纹起因分析裂纹的起因分析是对裂纹形成原因的推测和评估。
有助于识别和排除引起裂纹形成的潜在因素。
裂纹的起因分析通常涉及以下内容：1.外力作用：观察是否有外力作用对物体产生的变形或应力集中现象，例如冲击、震动、扭曲等。
2.材料质量问题：检查原材料是否存在缺陷、杂质或不均匀性等问题。
3.加工工艺：检查制造或加工过程中是否存在质量控制不严、误操作等问题。
4.环境条件：评估环境因素对物体的影响，例如温度、湿度、化学物质等。
通过对裂纹起因分析的综合考虑，可以初步确定裂纹的形成原因，并为后续的裂纹处理方案提供指导。
裂纹评估与危害程度裂纹评估旨在对裂纹的危害程度进行量化分析，以便确定采取何种处理措施。
通常，裂纹评估的内容包括：1.裂纹尺寸：通过测量裂纹的长度、宽度、深度等尺寸参数，判断裂纹的扩展速率和潜在威胁。
2.裂纹形态：通过对裂纹形态的观察和分析，判断裂纹的稳定性和可能的断裂位置。
3.应力状态：对裂纹周围的应力状态进行评估，例如应力集中情况、受力状态等。
焊接裂纹的剖析与办理我们在厂修车体、车架、转向架构架时常常会碰到焊缝或母材的裂纹。
我们已经讲过裂纹的判断，判断出裂纹此后就需要对裂纹进行办理。
假如我们在办理从前对裂纹没有一个正确的剖析，就不行能拟订出最正确的办理方案。
所以一定要对裂纹进行仔细的分折。
依据焊接生产中采纳的钢材和构造种类不一样，可能碰到各样裂纹，裂纹多产生在焊缝上，如焊缝上的纵向裂，焊缝上的横向裂。
也能够产生在焊缝双侧的热影响区，焊缝热影响区的纵向裂，焊接影响的横向裂纹，焊接热影响区的焊缝贯串裂纹，有时产生在金属表面，有时产生在金属内部，如焊缝根部裂、焊趾裂，有的裂纹用肉眼能够看到，有的则一定借助显微镜才能发现，有的裂纹焊后立刻出现，有的则是搁置或运转一段时间以后才出现。
1.焊缝裂纹的分类依据裂纹的实质和特点，可分为五种种类：即热裂纹、冷裂纹、再热裂纹、层状扯破及应力腐化裂纹。
1.1 热裂纹热裂纹是在高温状况下产生的，并且是沿奥氏体晶界开裂，就当前的理解，把裂纹又分为结晶裂纹、液化裂纹、多边化裂纹三类。
（1）结晶裂纹—结晶裂纹的形成期，是在焊缝结晶过程中且温度处在固相线邻近的高温阶段，即处于焊缝金属的凝结末期固液共存阶段，因为凝结金属缩短时残余液相不足，以致沿晶开裂，故称结晶裂纹，因为这种裂纹是在焊缝金属凝结过程中产生的，所以也称为凝结裂纹。
结晶裂纹的特点：存在的部位主要在焊缝上，也有少许的在热影响区，最常有的是沿焊缝中心长度方向上开裂，即纵向裂，断口有较显然的氧化色，表面无光彩，也是结晶裂纹在高温下形成的一个特点。
（2）液化裂纹—焊接过程中，在焊接热循环峰值温度作用下，在多层焊缝的层间金属以及母材近缝区金属中，因为晶间层金属被从头融化，在必定的缩短应力的作用下，沿奥氏体晶界产生的开裂，称为“液化裂纹”也称“热扯破” 。
液化裂的特点：①易产生在母材近缝区中紧靠熔合线的地方（部分熔解区），或多层焊缝的层间金属中。
②裂纹的走向，在母材近缝区中，裂纹沿过热奥氏体晶间发展；在多层焊缝金属中，裂纹沿原始柱状晶界发展，裂纹的扩展方向，视应力的最大方向而定，能够是横向或纵向；并在多层焊焊缝金属中，液化裂纹能够贯串层间；在近缝区中的液化裂纹能够穿越熔合线进入焊缝金属中。
