四氧化三铁磁性纳米粒子 (1)

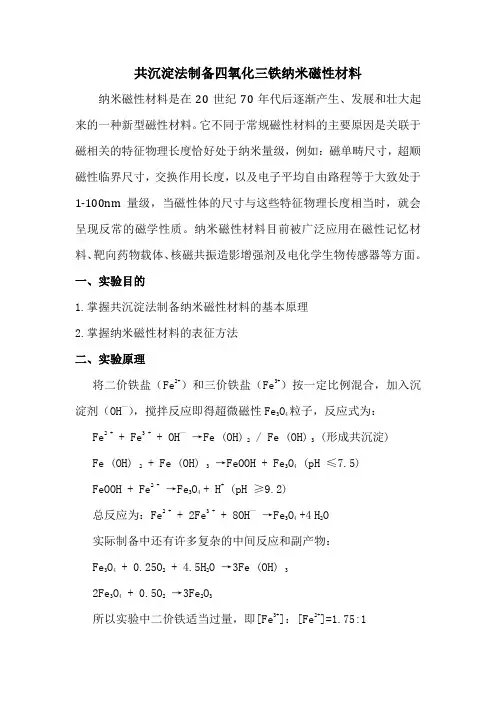

共沉淀法制备四氧化三铁纳米磁性材料纳米磁性材料是在20世纪70年代后逐渐产生、发展和壮大起来的一种新型磁性材料。

它不同于常规磁性材料的主要原因是关联于磁相关的特征物理长度恰好处于纳米量级，例如：磁单畴尺寸，超顺磁性临界尺寸，交换作用长度，以及电子平均自由路程等于大致处于1-100nm量级，当磁性体的尺寸与这些特征物理长度相当时，就会呈现反常的磁学性质。

纳米磁性材料目前被广泛应用在磁性记忆材料、靶向药物载体、核磁共振造影增强剂及电化学生物传感器等方面。

一、实验目的1.掌握共沉淀法制备纳米磁性材料的基本原理2.掌握纳米磁性材料的表征方法二、实验原理将二价铁盐（Fe2+）和三价铁盐（Fe3+）按一定比例混合，加入沉淀剂（OH—），搅拌反应即得超微磁性Fe3O4粒子，反应式为：Fe2 + + Fe3 + + OH—→Fe (OH) 2 / Fe (OH) 3 (形成共沉淀)Fe (OH) 2 + Fe (OH) 3→FeOOH + Fe3O4(pH ≤7.5)FeOOH + Fe2 +→Fe3O4 + H+(pH ≥9.2)总反应为：Fe2 + + 2Fe3 + + 8OH—→Fe3O4 +4H2O实际制备中还有许多复杂的中间反应和副产物：Fe3O4 + 0.25O2 + 4.5H2O →3Fe (OH) 32Fe3O4 + 0.5O2→3Fe2O3所以实验中二价铁适当过量，即[Fe3+]：[Fe2+]=1.75:1此外，溶液的浓度、nFe2 +/Fe3 +的比值、反应和熟化温度、溶液的pH 值、洗涤方式等均对磁性微粒的粒径、形态、结构及性能有很大影响。

三、实验试剂与仪器试剂： FeCL3。

6 H2O FeSO4.7H2O NaOH十二烷基苯磺酸钠 PH试纸无水乙醇仪器：恒温水浴箱真空干燥箱 FA1604型电子天平激光粒度分布仪电子扫描显微镜 X射线分析仪离心机（强磁磁铁）100ml容量瓶、锥形瓶、烧杯、玻璃棒等玻璃仪器四、实验步骤1．称取13.90g FeSO4.7H2O，用一定的蒸馏水溶解，于100ml的容量瓶中配制Fe2+的溶液，置于65。

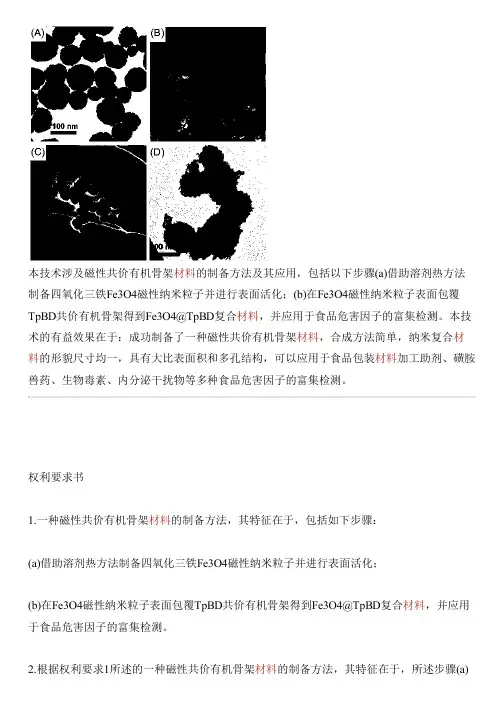

本技术涉及磁性共价有机骨架材料的制备方法及其应用，包括以下步骤(a)借助溶剂热方法制备四氧化三铁Fe3O4磁性纳米粒子并进行表面活化；(b)在Fe3O4磁性纳米粒子表面包覆TpBD共价有机骨架得到Fe3O4@TpBD复合材料，并应用于食品危害因子的富集检测。

本技术的有益效果在于：成功制备了一种磁性共价有机骨架材料，合成方法简单，纳米复合材料的形貌尺寸均一，具有大比表面积和多孔结构，可以应用于食品包装材料加工助剂、磺胺兽药、生物毒素、内分泌干扰物等多种食品危害因子的富集检测。

权利要求书1.一种磁性共价有机骨架材料的制备方法，其特征在于，包括如下步骤：(a)借助溶剂热方法制备四氧化三铁Fe3O4磁性纳米粒子并进行表面活化；(b)在Fe3O4磁性纳米粒子表面包覆TpBD共价有机骨架得到Fe3O4@TpBD复合材料，并应用于食品危害因子的富集检测。

2.根据权利要求1所述的一种磁性共价有机骨架材料的制备方法，其特征在于，所述步骤(a)借助溶剂热方法制备四氧化三铁Fe3O4磁性纳米粒子并进行表面活化的过程如下：(1)四氧化三铁Fe3O4磁性纳米粒子的制备：精准称取1g FeCl3·6H2O溶于30mL乙二醇中，在搅拌的条件下向其中分别加入无水乙酸钠和1,6-己二胺，充分搅拌后得到透明溶液，然后转移到水热反应釜中反应6h，产物经无水乙醇洗涤三次得到四氧化三铁Fe3O4磁性纳米粒子；(2)四氧化三铁Fe3O4磁性纳米粒子的表面活化：将获得的四氧化三铁Fe3O4磁性纳米粒子与2,4,6-三羟基-1,3,5-苯三甲醛混合分散于20mL无水乙醇中，50℃下反应1h，产物经无水乙醇洗涤三次，得到表面2,4,6-三羟基-1,3,5-苯三甲醛活化的Fe3O4磁性纳米粒子。

3.根据权利要求2所述的一种磁性共价有机骨架材料的制备方法，其特征在于，所述步骤(1)无水乙酸钠和1,6-己二胺的加入量分别为2g和5mL。

4.根据权利要求2所述的一种磁性共价有机骨架材料的制备方法，其特征在于，所述步骤(1)中水热反应温度为190℃。

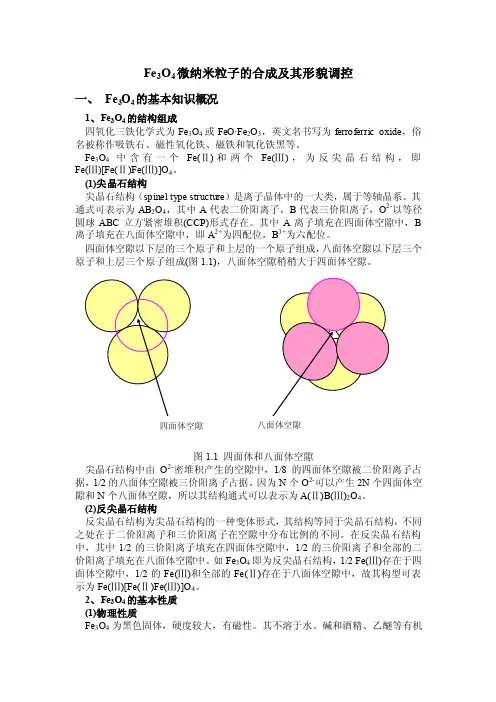

Fe 3O 4微纳米粒子的合成及其形貌调控一、 Fe 3O 4的基本知识概况1、Fe 3O 4的结构组成四氧化三铁化学式为Fe 3O 4或FeO·Fe 2O 3，英文名书写为ferroferric oxide ，俗名被称作吸铁石、磁性氧化铁、磁铁和氧化铁黑等。

Fe 3O 4中含有一个Fe(Ⅱ)和两个Fe(Ⅲ)，为反尖晶石结构，即Fe(Ⅲ)[Fe(Ⅱ)Fe(Ⅲ)]O 4。

(1)尖晶石结构尖晶石结构（spinel type structure ）是离子晶体中的一大类，属于等轴晶系。

其通式可表示为AB 2O 4，其中A 代表二价阳离子，B 代表三价阳离子，O 2-以等径圆球ABC 立方紧密堆积(CCP)形式存在。

其中A 离子填充在四面体空隙中，B 离子填充在八面体空隙中，即A 2+为四配位，B 3+为六配位。

四面体空隙以下层的三个原子和上层的一个原子组成，八面体空隙以下层三个原子和上层三个原子组成(图1.1)，八面体空隙稍稍大于四面体空隙。

图1.1 四面体和八面体空隙尖晶石结构中由O 2-密堆积产生的空隙中，1/8的四面体空隙被二价阳离子占据，1/2的八面体空隙被三价阳离子占据。

因为N 个O 2-可以产生2N 个四面体空隙和N 个八面体空隙，所以其结构通式可以表示为A(Ⅱ)B(Ⅲ)2O 4。

(2)反尖晶石结构反尖晶石结构为尖晶石结构的一种变体形式，其结构等同于尖晶石结构，不同之处在于二价阳离子和三价阳离子在空隙中分布比例的不同。

在反尖晶石结构中，其中1/2的三价阳离子填充在四面体空隙中，1/2的三价阳离子和全部的二价阳离子填充在八面体空隙中。

如Fe 3O 4即为反尖晶石结构，1/2 Fe(Ⅲ)存在于四面体空隙中，1/2的Fe(Ⅲ)和全部的Fe(Ⅱ)存在于八面体空隙中，故其构型可表示为Fe(Ⅲ)[Fe(Ⅱ)Fe(Ⅲ)]O 4。

2、Fe 3O 4的基本性质(1)物理性质Fe 3O 4为黑色固体，硬度较大，有磁性。

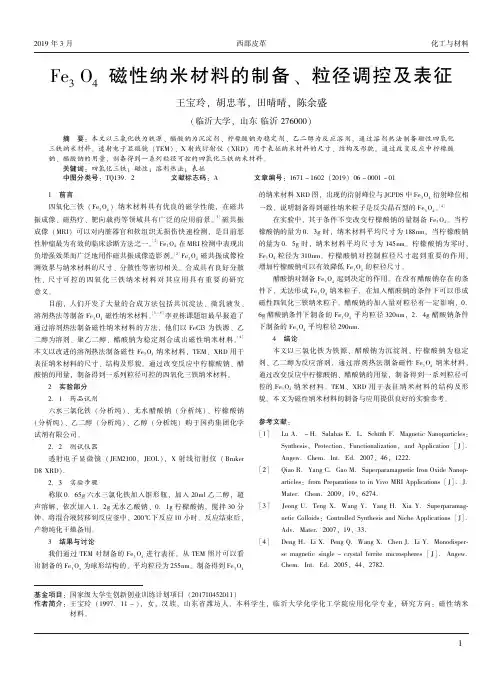

２０１９年３月西部皮革化工与材料１㊀Ｆｅ３Ｏ４磁性纳米材料的制备㊁粒径调控及表征王宝玲ꎬ胡忠苇ꎬ田晴晴ꎬ陈余盛基金项目:国家级大学生创新创业训练计划项目(２０１７１０４５２０１１)作者简介:王宝玲(１９９７.１１－)ꎬ女ꎬ汉族ꎬ山东省潍坊人ꎬ本科学生ꎬ临沂大学化学化工学院应用化学专业ꎬ研究方向:磁性纳米材料ꎮ(临沂大学ꎬ山东临沂２７６０００)摘㊀要:本文以三氯化铁为铁源㊁醋酸钠为沉淀剂㊁柠檬酸钠为稳定剂㊁乙二醇为反应溶剂ꎬ通过溶剂热法制备磁性四氧化三铁纳米材料ꎮ透射电子显微镜(ＴＥＭ)㊁Ｘ射线衍射仪(ＸＲＤ)用于表征纳米材料的尺寸㊁结构及形貌ꎮ通过改变反应中柠檬酸钠㊁醋酸钠的用量ꎬ制备得到一系列粒径可控的四氧化三铁纳米材料ꎮ关键词:四氧化三铁ꎻ磁性ꎻ溶剂热法ꎻ表征中图分类号:ＴＱ１３９.２㊀㊀㊀㊀㊀文献标志码:Ａ㊀㊀㊀㊀㊀文章编号:１６７１－１６０２(２０１９)０６－０００１－０１１㊀前言四氧化三铁(Ｆｅ３Ｏ４)纳米材料具有优良的磁学性能ꎬ在磁共振成像㊁磁热疗㊁靶向载药等领域具有广泛的应用前景ꎮ[１]磁共振成像(ＭＲＩ)可以对内脏器官和软组织无损伤快速检测ꎬ是目前恶性肿瘤最为有效的临床诊断方法之一ꎮ[２]Ｆｅ３Ｏ４在ＭＲＩ检测中表现出负增强效果而广泛地用作磁共振成像造影剂ꎮ[２]Ｆｅ３Ｏ４磁共振成像检测效果与纳米材料的尺寸㊁分散性等密切相关ꎮ合成具有良好分散性㊁尺寸可控的四氧化三铁纳米材料对其应用具有重要的研究意义ꎮ目前ꎬ人们开发了大量的合成方法包括共沉淀法㊁微乳液发㊁溶剂热法等制备Ｆｅ３Ｏ４磁性纳米材料ꎮ[３－５]李亚栋课题组最早报道了通过溶剂热法制备磁性纳米材料的方法ꎬ他们以ＦｅＣｌ３为铁源㊁乙二醇为溶剂㊁聚乙二醇㊁醋酸钠为稳定剂合成出磁性纳米材料ꎮ[４]本文以改进的溶剂热法制备磁性Ｆｅ３Ｏ４纳米材料ꎬＴＥＭ㊁ＸＲＤ用于表征纳米材料的尺寸㊁结构及形貌ꎮ通过改变反应中柠檬酸钠㊁醋酸钠的用量ꎬ制备得到一系列粒径可控的四氧化三铁纳米材料ꎮ２㊀实验部分２.１㊀药品试剂六水三氯化铁(分析纯)㊁无水醋酸钠(分析纯)㊁柠檬酸钠(分析纯)㊁乙二醇(分析纯)㊁乙醇(分析纯)购于国药集团化学试剂有限公司ꎮ２.２㊀测试仪器透射电子显微镜(ＪＥＭ２１００ꎬＪＥＯＬ)ꎬＸ射线衍射仪(ＢｒｕｋｅｒＤ８ＸＲＤ).２.３㊀实验步骤称取０.６５ｇ六水三氯化铁加入锥形瓶ꎬ加入２０ｍｌ乙二醇ꎬ超声溶解ꎬ依次加入１.２ｇ无水乙酸钠㊁０.１ｇ柠檬酸钠ꎬ搅拌３０分钟ꎮ将混合液转移到反应釜中ꎬ２００ħ下反应１０小时ꎮ反应结束后ꎬ产物纯化干燥备用ꎮ３㊀结果与讨论我们通过ＴＥＭ对制备的Ｆｅ３Ｏ４进行表征ꎮ从ＴＥＭ照片可以看出制备的Ｆｅ３Ｏ４为球形结构的ꎬ平均粒径为２５５ｎｍꎮ制备得到Ｆｅ３Ｏ４的纳米材料ＸＲＤ图ꎬ出现的衍射峰位与ＪＣＰＤＳ中Ｆｅ３Ｏ４衍射峰位相一致ꎬ说明制备得到磁性纳米粒子是反尖晶石型的Ｆｅ３Ｏ４ꎮ[４]在实验中ꎬ其于条件不变改变柠檬酸钠的量制备Ｆｅ３Ｏ４ꎮ当柠檬酸钠的量为０.３ｇ时ꎬ纳米材料平均尺寸为１８８ｎｍꎬ当柠檬酸钠的量为０.５ｇ时ꎬ纳米材料平均尺寸为１４５ｎｍꎮ柠檬酸钠为零时ꎬＦｅ３Ｏ４粒径为３１０ｎｍꎮ柠檬酸钠对控制粒径尺寸起到重要的作用ꎬ增加柠檬酸钠可以有效降低Ｆｅ３Ｏ４的粒径尺寸ꎮ醋酸钠对制备Ｆｅ３Ｏ４起到决定的作用ꎮ在没有醋酸钠存在的条件下ꎬ无法形成Ｆｅ３Ｏ４纳米粒子ꎬ在加入醋酸钠的条件下可以形成磁性四氧化三铁纳米粒子ꎮ醋酸钠的加入量对粒径有一定影响ꎬ０.６ｇ醋酸钠条件下制备的Ｆｅ３Ｏ４平均粒径３２０ｎｍꎬ２.４ｇ醋酸钠条件下制备的Ｆｅ３Ｏ４平均粒径２９０ｎｍ.４㊀结论本文以三氯化铁为铁源㊁醋酸钠为沉淀剂㊁柠檬酸钠为稳定剂㊁乙二醇为反应溶剂ꎬ通过溶剂热法制备磁性Ｆｅ３Ｏ４纳米材料ꎬ通过改变反应中柠檬酸钠㊁醋酸钠的用量ꎬ制备得到一系列粒径可控的Ｆｅ３Ｏ４纳米材料ꎮＴＥＭ㊁ＸＲＤ用于表征纳米材料的结构及形貌ꎮ本文为磁性纳米材料的制备与应用提供良好的实验参考ꎮ参考文献:[１]㊀ＬｕＡ.－Ｈ.ＳａｌａｂａｓＥ.Ｌ.ＳｃｈüｔｈＦ.ＭａｇｎｅｔｉｃＮａｎｏｐａｒｔｉｃｌｅｓ:ＳｙｎｔｈｅｓｉｓꎬＰｒｏｔｅｃｔｉｏｎꎬＦｕｎｃｔｉｏｎａｌｉｚａｔｉｏｎꎬａｎｄＡｐｐｌｉｃａｔｉｏｎ[Ｊ].Ａｎｇｅｗ.Ｃｈｅｍ.Ｉｎｔ.Ｅｄ.２００７ꎬ４６ꎬ１２２２.[２]㊀ＱｉａｏＲ.ＹａｎｇＣ.ＧａｏＭ.ＳｕｐｅｒｐａｒａｍａｇｎｅｔｉｃＩｒｏｎＯｘｉｄｅＮａｎｏｐ￣ａｒｔｉｃｌｅｓ:ｆｒｏｍＰｒｅｐａｒａｔｉｏｎｓｔｏｉｎＶｉｖｏＭＲＩＡｐｐｌｉｃａｔｉｏｎｓ[Ｊ].Ｊ.Ｍａｔｅｒ.Ｃｈｅｍ.２００９ꎬ１９ꎬ６２７４.[３]㊀ＪｅｏｎｇＵ.ＴｅｎｇＸ.ＷａｎｇＹ.ＹａｎｇＨ.ＸｉａＹ.Ｓｕｐｅｒｐａｒａｍａｇ￣ｎｅｔｉｃＣｏｌｌｏｉｄｓ:ＣｏｎｔｒｏｌｌｅｄＳｙｎｔｈｅｓｉｓａｎｄＮｉｃｈｅＡｐｐｌｉｃａｔｉｏｎｓ[Ｊ].Ａｄｖ.Ｍａｔｅｒ.２００７ꎬ１９ꎬ３３.[４]㊀ＤｅｎｇＨ.ＬｉＸ.ＰｅｎｇＱ.ＷａｎｇＸ.ＣｈｅｎＪ.ＬｉＹ.Ｍｏｎｏｄｉｓｐｅｒ￣ｓｅｍａｇｎｅｔｉｃｓｉｎｇｌｅ－ｃｒｙｓｔａｌｆｅｒｒｉｔｅｍｉｃｒｏｓｐｈｅｒｅｓ[Ｊ].Ａｎｇｅｗ.Ｃｈｅｍ.Ｉｎｔ.Ｅｄ.２００５ꎬ４４ꎬ２７８２.。

无论是三氧化二铁还是四氧化三铁等都是常用的磁性纳米材料，其中又以纳米磁性四氧化三铁应用尤其广泛。

而随着纳米技术的进步由各种各样大分子修饰的四氧化三铁磁性纳米材料的应用也在逐渐增加，本次就分享油酸修饰的四氧化三铁磁性纳米颗粒。

油酸修饰的磁性Fe3O4纳米颗粒（OA@Fe3O4），具有优异的磁性、分散性和稳定性，可广泛应用于纳米探针构建、磁共振造影与分子影像、磁热疗、药物载体及靶向诊疗一体化研究等。

OA@Fe3O4纳米颗粒为油溶性，可分散在环己烷、氯仿、四氢呋喃等溶剂中，用于掺杂水包油纳米乳、修饰纳米脂质体、构建磁性纳米药物等。

高温热解法所制备的油酸修饰的磁性Fe3O4纳米颗粒，磁性更强、尺寸更均一。

油酸修饰的四氧化三铁磁性纳米颗粒制备方法主要有：微乳液法、水热合成法、热分解铁有机物法、化学共沉淀合成法、凝胶-溶胶法等。

四氧化三铁纳米颗粒通过表面修饰过程可以降低磁性纳米粒子的表面能，从而改善提高磁性纳米粒子的分散性，还可以通过特定的修饰方法引入功能性基团实现磁性纳米微粒的功能化。

经油酸修饰的四氧化三铁磁性纳米粒子晶体的晶体结构为反立方的尖晶石型结构。

用方程d=Xk/(Bcos0)可估算出四氧化三铁磁性纳米粒子的晶体粒径，在方程中λ=0.15406,0为衍射角，β为半峰宽，k=0.89。

有研究表明油酸修饰未改变磁性四氧化三铁纳米粒子晶体结构；修饰后的磁性四氧化三铁纳米粒子的粒径约2Inm；其饱和磁化强度在50ermu/g以上，磁响应性能佳、具有超顺磁性。

以上是对油酸修饰的四氧化三铁磁性纳米颗粒的相关介绍，下面介绍一家生产纳米材料的公司。

南京东纳生物科技有限公司，是一家集产学研于一体的高新技术型企业，主要从事纳米材料及生物医学纳米技术，功能微球、体外诊断试剂与仪器等研发与生产。

公司拥有一批包括多名创业教授、博士后、博士及硕士的自主研发队伍，同时广泛联合各知名高校院所及医院的专家团队，具备从微纳米材料制备、表面修饰、多模态多功能微纳米体系构建，到细胞实验、动物实验，以及开发体外诊断试剂、分子影像探针、多功能诊疗制剂应用的全链条技术平台和服务。

乙烯基修饰四氧化三铁纳米粒子一、研究背景近年来，纳米技术在材料科学、医学和能源领域得到了广泛的应用。

纳米材料具有特殊的物理和化学性质，因此在磁性材料、生物医药和催化剂等方面展现出了巨大的应用潜力。

四氧化三铁（Fe3O4）纳米粒子作为一种重要的纳米材料，在磁性分离、医学诊断和治疗、水处理等领域具有广泛的应用前景。

二、乙烯基修饰四氧化三铁纳米粒子的研究意义乙烯基修饰可赋予Fe3O4纳米粒子良好的亲疏水性，使其在生物医学领域具有更广泛的应用前景。

通过乙烯基修饰，Fe3O4纳米粒子可以在水性体系中更好地分散，同时也为后续的功能化修饰提供了便利条件。

三、乙烯基修饰四氧化三铁纳米粒子的制备方法（1）溶剂热法合成Fe3O4纳米粒子；（2）将合成的Fe3O4纳米粒子与乙烯基溶液进行共混反应，通过热处理使乙烯基与Fe3O4纳米粒子发生化学结合，得到乙烯基修饰的Fe3O4纳米粒子。

四、乙烯基修饰四氧化三铁纳米粒子的性质表征（1）透射电镜观察表明，乙烯基修饰后的Fe3O4纳米粒子呈现出均匀的颗粒分布和较小的粒径；（2）X射线衍射分析显示，乙烯基修饰后的Fe3O4纳米粒子仍然呈现出明显的Fe3O4特征峰；（3）磁性能测试表明，乙烯基修饰后的Fe3O4纳米粒子具有良好的磁响应性能。

五、乙烯基修饰四氧化三铁纳米粒子的应用前景（1）生物医学领域：乙烯基修饰后的Fe3O4纳米粒子可以作为生物医学成像材料，用于磁共振成像、癌症诊断和治疗等；（2）环境治理领域：乙烯基修饰后的Fe3O4纳米粒子可用于水处理、废水处理等环境治理领域。

六、总结乙烯基修饰四氧化三铁纳米粒子的研究具有重要的科学意义和应用价值。

通过乙烯基修饰，Fe3O4纳米粒子的性质得到了有效的改善，为其在生物医学和环境治理领域的应用奠定了基础，具有广阔的应用前景。

该研究成果对于推动纳米材料在生物医学和环境治理领域的应用具有一定的推动作用。

七、乙烯基修饰四氧化三铁纳米粒子在生物医学领域的应用乙烯基修饰后的Fe3O4纳米粒子在生物医学领域具有广泛的应用前景。

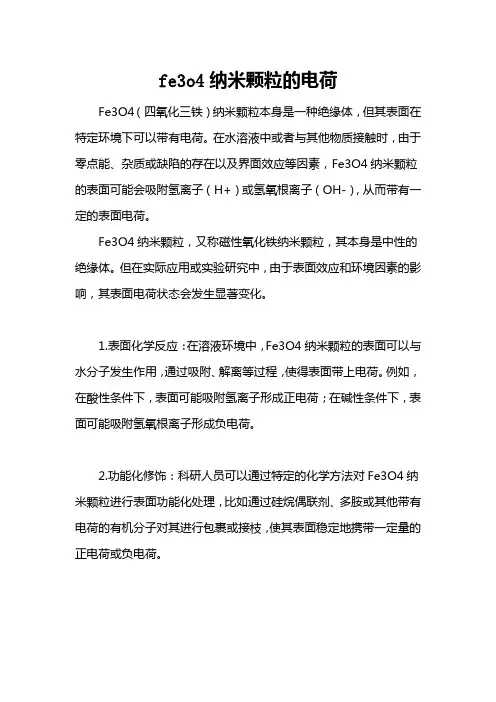

fe3o4纳米颗粒的电荷
Fe3O4（四氧化三铁）纳米颗粒本身是一种绝缘体，但其表面在特定环境下可以带有电荷。

在水溶液中或者与其他物质接触时，由于零点能、杂质或缺陷的存在以及界面效应等因素，Fe3O4纳米颗粒的表面可能会吸附氢离子（H+）或氢氧根离子（OH-），从而带有一定的表面电荷。

Fe3O4纳米颗粒，又称磁性氧化铁纳米颗粒，其本身是中性的绝缘体。

但在实际应用或实验研究中，由于表面效应和环境因素的影响，其表面电荷状态会发生显著变化。

1.表面化学反应：在溶液环境中，Fe3O4纳米颗粒的表面可以与水分子发生作用，通过吸附、解离等过程，使得表面带上电荷。

例如，在酸性条件下，表面可能吸附氢离子形成正电荷；在碱性条件下，表面可能吸附氢氧根离子形成负电荷。

2.功能化修饰：科研人员可以通过特定的化学方法对Fe3O4纳米颗粒进行表面功能化处理，比如通过硅烷偶联剂、多胺或其他带有电荷的有机分子对其进行包裹或接枝，使其表面稳定地携带一定量的正电荷或负电荷。

3.环境影响：溶液的pH值、温度、盐度等因素都会影响Fe3O4纳米颗粒的电荷分布情况。

例如，在生物医学领域，体内复杂的生理环境会对纳米颗粒的电荷产生重要影响，这直接影响到它们与生物分子（如蛋白质、细胞膜）的相互作用及生物相容性。

4.应用特性：带电的Fe3O4纳米颗粒具有很多独特的性质，如可调控的磁响应性、良好的生物兼容性和靶向性等，这些特性使得它们在药物传输、磁共振成像、环境修复等领域有广泛的应用前景。

例如，通过调节其表面电荷，可以实现对特定带电细胞或组织的选择性吸附和靶向治疗。

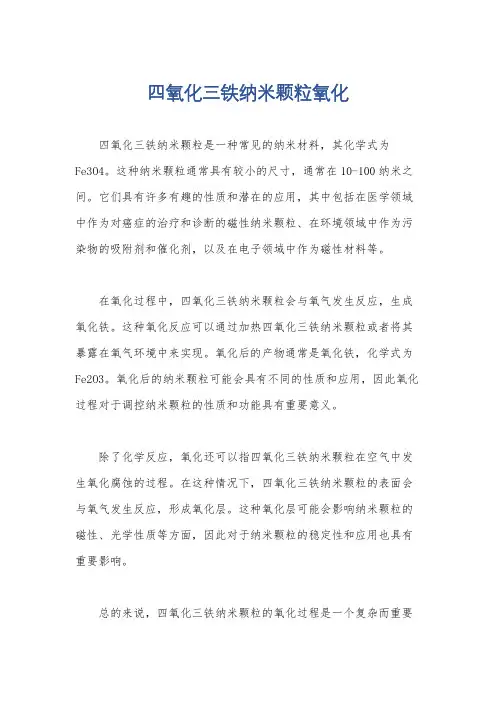

四氧化三铁纳米颗粒氧化
四氧化三铁纳米颗粒是一种常见的纳米材料，其化学式为
Fe3O4。

这种纳米颗粒通常具有较小的尺寸，通常在10-100纳米之间。

它们具有许多有趣的性质和潜在的应用，其中包括在医学领域中作为对癌症的治疗和诊断的磁性纳米颗粒、在环境领域中作为污染物的吸附剂和催化剂，以及在电子领域中作为磁性材料等。

在氧化过程中，四氧化三铁纳米颗粒会与氧气发生反应，生成氧化铁。

这种氧化反应可以通过加热四氧化三铁纳米颗粒或者将其暴露在氧气环境中来实现。

氧化后的产物通常是氧化铁，化学式为Fe2O3。

氧化后的纳米颗粒可能会具有不同的性质和应用，因此氧化过程对于调控纳米颗粒的性质和功能具有重要意义。

除了化学反应，氧化还可以指四氧化三铁纳米颗粒在空气中发生氧化腐蚀的过程。

在这种情况下，四氧化三铁纳米颗粒的表面会与氧气发生反应，形成氧化层。

这种氧化层可能会影响纳米颗粒的磁性、光学性质等方面，因此对于纳米颗粒的稳定性和应用也具有重要影响。

总的来说，四氧化三铁纳米颗粒的氧化过程是一个复杂而重要
的问题，涉及到纳米材料的制备、性质调控和应用等多个方面。

通过深入研究氧化过程，可以更好地理解和利用这些纳米颗粒在各个领域的潜在应用价值。

四氧化三铁纳米材料的制备与应用一、本文概述随着纳米科技的快速发展，纳米材料因其独特的物理和化学性质，在众多领域展现出了广阔的应用前景。

四氧化三铁（Fe₃O₄）纳米材料作为其中的一种，因其优良的磁学、电学和催化性能，受到了科研工作者和工程师们的广泛关注。

本文旨在全面综述四氧化三铁纳米材料的制备方法，探讨其应用领域，以及展望未来的发展方向。

本文将详细介绍几种常用的四氧化三铁纳米材料制备方法，包括共沉淀法、水热法、溶胶-凝胶法、微乳液法以及物理法等。

这些方法各有优缺点，适用于不同的应用场景。

通过对比各种方法的制备原理、操作过程以及所得产物的性能，可以为实验者提供选择制备方法的参考依据。

本文将重点讨论四氧化三铁纳米材料在生物医学、磁流体、催化剂、磁性材料、电磁波吸收材料等领域的应用。

例如，在生物医学领域，四氧化三铁纳米材料可作为磁共振成像的造影剂、药物载体以及热疗剂等；在磁流体领域，其可作为密封材料、润滑剂和磁记录介质等。

通过深入剖析这些应用案例，可以展示四氧化三铁纳米材料的多功能性和广阔的应用前景。

本文将展望四氧化三铁纳米材料未来的发展方向。

随着纳米技术的不断进步和跨学科研究的深入，四氧化三铁纳米材料有望在更多领域展现出独特的优势。

例如，通过与其他纳米材料的复合，可以进一步提高其性能和应用范围；通过对其表面进行修饰，可以增强其与生物组织的相容性和靶向性等。

因此，四氧化三铁纳米材料的研究将持续成为纳米科技领域的重要课题。

二、四氧化三铁纳米材料的制备方法四氧化三铁（Fe3O4）纳米材料的制备方法多种多样，常见的包括共沉淀法、热分解法、微乳液法、溶胶-凝胶法以及水热法等。

这些方法各有特点，适用于不同规模和应用需求的四氧化三铁纳米材料制备。

共沉淀法：共沉淀法是一种通过控制溶液中的沉淀条件，使铁离子和亚铁离子在溶液中同时沉淀，进而形成四氧化三铁纳米材料的方法。

这种方法操作简单，易于控制，但制备出的纳米颗粒尺寸分布较宽。

实验一：共沉淀法制备具有超顺磁性的纳米四氧化三铁粒子石朔SA13226008 石承伟SA13226024一、实验背景有关纳米粒子的制备方法及其性能研究备受多学者的重视，这不仅因为纳米粒子在基础研究方面意义重大，而且在实际应用中前景广阔。

在磁记录材料方面，磁性纳米粒子可望取代传统的微米级磁粉，Fe3O4超细粉体由于化学稳定性好，原料易得，价格低廉，已成为无机颜料中较重要的一种，被广泛应用于涂料，油墨等领域；而在电子工业中超细Fe3O4是磁记录材料，用于高密度磁记录材料的制备；它也是气、湿敏材料的重要组成部分。

超细Fe3O4粉体还可作为微波吸收材料及催化剂。

另外使用超细Fe3O4粉体可制成磁流体。

Fe3O4纳米粒子的制备方法有很多，大体分为两类：一是物理方法，如高能机械球磨法，二是化学方法，如化学共沉淀法、溶胶-凝胶法、水热合成法、热分解法及微乳液法等。

但各种方法各有利弊；物理方法无法进一步获得超细而且粒径分布窄的磁粉，并且还会带来研磨介质的污染问题；溶胶-凝胶法、热分解法多采用有机物为原料，成本较高，且有毒害作用；水热合成法虽容易获得纯相的纳米粉体，但是反应过程中温度的高低，升温速度，搅拌速度以及反应时间的长短等因素均会对粒径大小和粉末的磁性能产生影响。

本实验是采用共沉淀法（将沉淀剂加入Fe2+和Fe3+混合溶液中）制备纳米Fe3O4颗粒。

该制备方法不仅原料易得且价格低廉，设备要求简单，反应条件温和（在常温常压下以水为溶剂）等优点。

二、实验目的1、了解用共沉淀法制备纳米四氧化三铁粒子的原理和方法。

2、了解纳米四氧化三铁粒子的超顺磁性性质。

3、掌握无机制备中的部分操作。

三、实验原理采用化学共沉淀法制备纳米磁性四氧化三铁是将二价铁盐和三价铁盐溶液按一定比例混合，将碱性沉淀剂加入至上述铁盐混合溶液中，搅拌、反应一段时间即可得纳米磁性Fe3O4粒子，其反应式如下：Fe2++2Fe3++8OH- Fe3O4+4H2O四、仪器与试剂烧杯、FeCl2·4H2O、FeCl3、氢氧化钠、柠檬酸三钠等。

Fe3O4纳米粒子的制备本文综述了四氧化三铁纳米粒子的各种制备方法，包括共沉淀法、微乳液法、溶胶-凝胶法、水热合成法，最后对制备方法进行了展望。

标签：Fe3O4；纳米粒子；制备方法0 引言磁性纳米材料由于具有顺磁效应受到众多科研工作者的关注，其中Fe3O4纳米粒子由于其超顺磁性、高表面活性等特性，成为磁性纳米材料的重点研究方向[1]。

当前Fe3O4纳米粒子的研究重点[2]在于：改进或优化Fe3O4纳米粒子的常规制备方法，研究新制备方法。

本文重点对Fe3O4纳米粒子的常用化学制备方法进行了总结，并对其发展方向进行了展望。

1 Fe3O4纳米粒子的制备1.1 共沉淀法共沉淀法包括：（1）滴定水解法，即将稀碱溶液滴加到一定摩尔比的三价铁盐与二价铁盐混合溶液，使混合液的pH值逐渐升高，进而水解生成Fe3O4纳米粒子；（2）Massmart水解法[3]，即通过将一定摩尔比的三价铁盐与二价铁盐混合液直接加入到强碱性水溶液，铁盐在强碱性水溶液中瞬间水解结晶形成Fe3O4纳米粒子。

Goya[4]等通过共沉淀法制备了Fe3O4纳米粒子，在制备过程中发现纳米粒子的粒径尺寸会影响其磁化强度；Lin[5]等则用共沉淀法合成了Fe3O4纳米粒子，并在其表面包覆了高分子考察其生物特性。

通过共沉淀法制备的Fe3O4纳米粒子粒径小、颗粒均匀、分散性好且对实验条件无太高要求，常规条件下即可进行。

1.2 微乳液法微乳液法又称为反相胶束法，是一种新型的制备Fe3O4纳米粒子的液相化学法。

该方法通过形成油包水型（WPO）或水包油（OPW）微乳液将反应空间局限在微乳液滴的内部。

周孙英[6]等利用油包水（WPO）型反相微乳，通过该微乳液的“微型水池”制备了纳米级的Fe3O4黑色颗粒；Liu[7]等则通过将定量的FeCl3 和FeCl2 混合溶液滴加到微乳液中，在非氧化的环境下得到Fe3O4纳米粒子。

通过微乳液法制备Fe3O4纳米粒子可有效避免颗粒之间的进一步团聚，因而能较好地控制纳米粒子的尺寸。

• 68•山东化工SHANDONG CHEMICAL INDUSTRY2017年第46卷纳米材料-Fe304磁性纳米粒席静，胡久平(兰州石化职业技术学院应用化学工程学院，甘肃兰州730060)摘要:纳米科学是一个正在蓬勃发展的学科,它的发展对其他科学领域都有重要的影响，其中有一大领域的纳米粒子已经近被人们广泛 研究,Fe304磁性纳米粒就是其中较为典型的一个代表。

它在构建生物传感器、光学传感器、电化学传感器等领域都有重要的应用。

关键词：Fe304磁性纳米粒;制备;应用中图分类号:TB383 文献标识码：A文章编号：1008 -021X(2017)21 -0068 -02A Kind of Nanometer Materials -Fe304Magnetic NanoparticlesXi Jin g, Hu Jiuping(Application of Chemical Engineering,Lanzhou Petrochemical College of Vocational Technology,Lanzhou730060,China)Abstract：Nanoscience is a vigorous development discipline,its development has the important influence to other scientific fields,and it has been widely studied by human,the Fe304magnetic nanoparticles is a typical represents.It have important applications in biological marker,sensors,optical probe,constructing the electrochemical probes and so on.Key words：Fe304magnetic nanoparticles;preparation;application磁性纳米材料是是指尺寸在1 ~ 100 n m范围内的磁性金 属或金属氧化物材料，它是纳米材料的一个重要的组成部分。

磁性纳米四氧化三铁颗粒的化学制备及应用进展由于纳米四氧化三铁特殊的理化学性质, 使其在实际应用中越来越广泛,其制备方法和性质的研究也得到了深入的进展。

磁性纳米微粒的制备方法主要有物理方法和化学方法。

物理方法制备纳米微粒一般采用真空冷凝法、物理粉碎法、机械球磨法等。

但是用物理方法制备的样品一般产品纯度低、颗粒分布不均匀, 易被氧化, 且很难制备出10nm 以下的纳米微粒, 所以在工业生产和试验中很少被采纳。

化学方法主要有共沉淀法、溶胶- 凝胶法、微乳液法、水解法、水热法等。

采用化学方法获得的纳米微粒的粒子一般质量较好, 颗粒度较小, 操作方法也较为容易, 生产成本也较低, 是目前研究、生产中主要采用的方法。

一、磁性纳米四氧化三铁颗粒目前, 制备磁性纳米四氧化三铁纳米颗粒方法的机理已研究得很透彻。

归结起来一般分为两种。

一是采用二价和三价铁盐, 通过一定条件下的反应得到磁性纳米四氧化三铁纳米颗粒; 另一种则是用三价铁盐, 在一定条件下转变为三价的氢氧化物, 最后通过烘干、煅烧等手段得到磁性纳米四氧化三铁纳米颗粒。

1.共沉淀法共沉淀法是在包含两种或两种以上金属离子的可溶性盐溶液中, 加入适当的沉淀剂, 使金属离子均匀沉淀或结晶出来, 再将沉淀物脱水或热分解而制得纳米微粉。

共沉淀法有两种: 一种是水解法, 即将一定摩尔比的三价铁盐与二价铁盐混合液直接加入到强碱性水溶液中, 铁盐在强碱性水溶液中瞬间水解结晶形成磁性铁氧体纳米粒子。

另一种为滴定水解法, 是将稀碱溶液滴加到一定摩尔比的三价铁盐与二价铁盐混合溶液中, 使混合液的pH 值逐渐升高, 当达到6～7 时水解生成磁性纳米四氧化三铁纳米粒子。

共沉淀法是目前最普遍使用的方法, 其反应原理是:Fe2 + + Fe3 + + OH →Fe (OH) 2 / Fe (OH) 3 (形成共沉淀) (1) Fe (OH) 2 + Fe (OH) 3 →FeOOH + Fe304 (pH ≤715) (2)FeOOH + Fe2 + →Fe3O4 + H+ (pH ≥912) (3)该法的原理虽然简单,但实际制备中还有许多复杂的中间反应和副产物:Fe3O4 + 0125O2 + 415H2O →3Fe(OH)3 (4)2Fe3O4 + 015O2 →3Fe2O3 (5)此外, 溶液的浓度、nFe2 +PnFe3 + 的比值、反应和熟化温度、溶液的pH 值、洗涤方式等, 均对磁性微粒的粒径、形态、结构及性能有很大影响。

四氧化三铁纳米粒子的制备及表征实验
实验目的：
制备并表征四氧化三铁纳米粒子，掌握纳米材料制备及表征的技术。

实验原理：
四氧化三铁属于自旋极化材料，具有多种优异的应用，如软磁性、光电性、电场致伸缩性等。

纳米铁氧体材料因其小尺寸效应、量子尺寸效应等特性，在磁、光、声、电等多个领域有着广泛的应用。

实验步骤：
1.前期准备：测量粉末的配比，并把所需化学品提前称好。

2.制备四氧化三铁纳米粒子：在反应瓶中加入所需化学品（如氯化铁、氯化钠等）以一定速率滴加，同时加热反应瓶，搅拌混合并不断通入惰性气体，控制反应时间，待反应结束后，沉淀经洗涤、离心、干燥等处理，得到纳米粒子。

3.表征四氧化三铁纳米粒子：采用X射线衍射仪（XRD）测量其晶体结构和晶胞参数；通过透射电子显微镜（TEM）、扫描电子显微镜（SEM）等手段观察其颗粒形貌、大小分布等；同时采用超导量子干涉仪、霍尔效应仪等手段测量其磁性、电性等性质。

实验结果：
通过XRD测量，得到所制备四氧化三铁纳米粒子呈晶体结构，并推算出其晶胞参数；通过TEM、SEM观察，得到纳米粒子的颗粒形貌、大小分布等特征，其形貌呈球形或六方形；通过超导量子干涉仪、霍尔效应仪等测量，得到其磁性、电性等性质。

实验结论：
本实验成功制备了四氧化三铁纳米粒子，并对其进行了表征，通过实验得到的结果，可以为其在软磁性、光电性、电场致伸缩性等多个领域的应用提供有力的支撑。

第2期2018年4月No.2 April，20181 四氧化三铁基于超顺磁性氧化铁纳米颗粒四氧化三铁纳米粒子（Magnetic NanoPar ticles ，M N P s ）是一种黑色的铁的氧化物纳米粒子（S u p e r Paramagnetic Iron Oxide Nanoparticles ，SPION ），具有良好的生物相容性，在室温下表现出超顺磁性、高的磁场强度。

与非纳米粒子相比四氧化三铁纳米粒子拥有更大的比表面积，可以提供更多的表面活性原子从而增加粒子的表面活性，其表面经蛋白质、脂质体或者聚合物改性之后在生物医学领域可用于诊断和治疗，如药物释放、磁转染、热疗、核磁共振成像增强剂、生物传感器等。

虽然四氧化三铁纳米粒子在生物医学领域应用广泛，尤其是当粒子载药之后用于靶向药物释放和热疗给肿瘤患者带来了福音，但是其带给身体的其他副作用不容忽视，有必要很好地研究四氧化三铁纳米粒子可能带给身体的伤害，本文对四氧化三铁纳米粒子的合成方法、产生生物毒性的机理和影响毒性的因素，进行了总结。

2 毒性研究研究发现，四氧化三铁纳米粒子会使细胞通过4种方式产生氧化应激反应：（1）纳米粒子表面与细胞直接接触；（2）酶的作用使四氧化三铁纳米粒子表面发生降解；（3）通过改变线粒体和其他细胞器的功能；（4）四氧化三铁纳米粒子使细胞发生信号转导并激活炎性细胞。

四氧化三铁纳米粒子使细胞发生氧化应激反应[1]是产生毒性的主要原因。

四氧化三铁纳米粒子的毒性强弱受多种因素控制，粒子的每一项物理化学性质（粒子的大小、形状、表面包裹物的官能团、表面包裹物亲水性、粒子表面的电荷）的改变都会导致生物体发生变化进而影响其毒性。

2.1 粒子浓度粒子的浓度是决定是否对细胞产生毒性的最重要的因素[2]，研究发现粒子浓度对细胞产生的毒性的影响比其他因素如表面包裹材料、表面电荷和粒子的粒径更强，低浓度不会产生毒性或者产生的毒性很小，而高浓度会对细胞产生很高的毒性甚至致死[3]。

双键修饰四氧化三铁纳米粒子是一种新型的纳米材料，它具有优异的磁学性能和化学反应活性。

这种材料在生物医学、催化、环保等领域具有广泛的应用前景。

双键修饰四氧化三铁纳米粒子的制备方法主要包括化学合成法和物理法。

其中，化学合成法是最常用的制备方法，它通过控制反应条件和原料配比，可以制备出不同形貌和尺寸的纳米粒子。

物理法则是通过物理手段制备纳米粒子，如激光熔融法、机械研磨法等。

双键修饰四氧化三铁纳米粒子的表面修饰是提高其稳定性和生物相容性的关键步骤。

常用的表面修饰剂包括有机小分子、高分子和生物分子等。

通过表面修饰，可以改变纳米粒子的表面性质，使其更容易与生物分子结合或进入细胞内部。

双键修饰四氧化三铁纳米粒子的应用非常广泛。

在生物医学领域，它可以作为药物载体和磁共振成像剂；在催化领域，它可以作为催化剂载体和氧还原催化剂；在环保领域，它可以用于重金属离子吸附和污水处理等方面。

总之，双键修饰四氧化三铁纳米粒子是一种具有广泛应用前景的新型纳米材料。

通过对其制备、表面修饰和应用等方面的深入研
究，可以进一步拓展其在各个领域的应用范围，为人类社会的发展做出更大的贡献。
