刚体的平面运动-运动分解刚体的平面运动刚体在运动过程中,其上任意一点到某一固定平面的距离保持不变。
M NS A 1A 2 A若用一与固定平面M 平行的平面N 去截割刚体得平面图形S , 该平面图形S 始终在平面N 内运动。
垂直于图形S 的任一条直线A 1A 2作平动。
刚体的平面运动可以简化为平面图形S 在其自身平面内的运动。
研究刚体的平面运动 研究平面图形的运动12()()A A x f t y f t ==刚体平面运动方程点A 、B 是平面图形上的任意两点,AB 位置确定,平面图形的位置也唯一确定。
3()f t φ= 由刚体的平面运动方程可以看到,如果图形中的A 点固定不动,则刚体将作定轴转动;如果线段AB 的方位不变(即ϕ =常数),则刚体将作平动。
用什么方法研究刚体的平面运动?如果汽车沿直线行驶,车轮作平面运动。
建立动参考系x’o’y’,随车身一起平动。
轮相对轮心做转动刚体的平面运动分解为随平动参考系的平动(牵连运动)与绕基点的“定轴”转动(相对运动)。
SA ϕ x ' y ' O ' ϕ' 刚体的平面运动(绝对运动)随同基点的平动(牵连运动) 绕着基点的转动(相对运动) 刚体的平面运动分解与合成xy o S Aϕx ' y 'O ' 有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)∆r A ≠ ∆r B , v A ≠ v B , a A ≠ a B—随基点的平动部分与基点的选择有关△ϕ1=△ϕ2=△ϕωA = ω B = ωαA = α B = α—绕基点的转动部分与基点的选择无关基点选择对运动分析有何影响?凡涉及到平面运动图形转动的角速度和角加速度时,不必强调基点,就是平面图形的绝对角速度和角加速度。
O ABθ ϕSA ϕ x ' y ' O ' ϕ' 刚体的平面运动(绝对运动)随同基点的平动(牵连运动) 绕着基点的转动(相对运动) 刚体的平面运动分解与合成xy o S Aϕx ' y 'O '思考题刚体的平动和定轴转动均是刚体平面运动的特例,对吗?有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)。

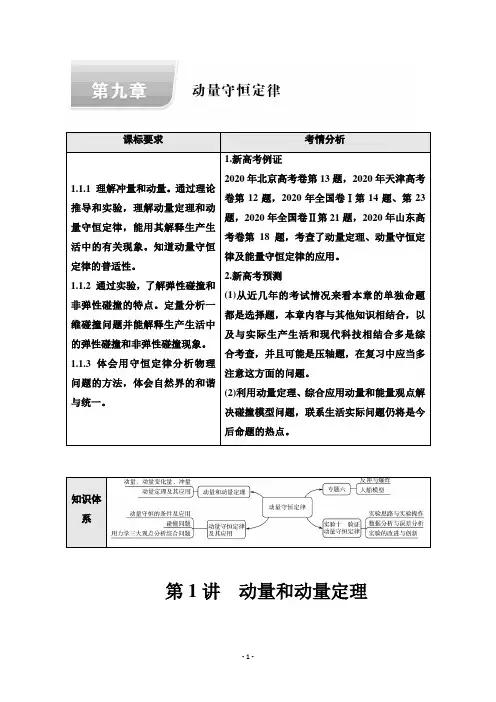

课标要求考情分析1.1.1 理解冲量和动量。
通过理论推导和实验,理解动量定理和动量守恒定律,能用其解释生产生活中的有关现象。
知道动量守恒定律的普适性。
1.1.2 通过实验,了解弹性碰撞和非弹性碰撞的特点。
定量分析一维碰撞问题并能解释生产生活中的弹性碰撞和非弹性碰撞现象。
1.1.3 体会用守恒定律分析物理问题的方法,体会自然界的和谐与统一。
1.新高考例证2020年北京高考卷第13题,2020年天津高考卷第12题,2020年全国卷Ⅰ第14题、第23题,2020年全国卷Ⅱ第21题,2020年山东高考卷第18题,考查了动量定理、动量守恒定律及能量守恒定律的应用。
2.新高考预测(1)从近几年的考试情况来看本章的单独命题都是选择题,本章内容与其他知识相结合,以及与实际生产生活和现代科技相结合多是综合考查,并且可能是压轴题,在复习中应当多注意这方面的问题。
(2)利用动量定理、综合应用动量和能量观点解决碰撞模型问题,联系生活实际问题仍将是今后命题的热点。
知识体系第1讲动量和动量定理一、动量、动量变化量、冲量1.动量(1)定义:把质量和速度的乘积m v定义为物体的动量。
(2)表达式:p=m v。
(3)方向:动量的方向与速度的方向相同。
2.动量变化量(1)因为动量是矢量,动量的变化量Δp也是矢量,其方向与速度的改变量Δv 的方向相同。
(2)动量的变化量Δp的大小,一般用末动量p′减去初动量p进行计算,也称为动量的增量,即Δp=p′-p。
3.冲量(1)定义:力与力的作用时间的乘积叫作力的冲量。
(2)公式:I=FΔt。
(3)单位:N·s。
(4)方向:冲量是矢量,其方向与力的方向相同。
思考辨析1.物体的动量越大,其惯性也越大。
(×) 2.物体沿水平面运动时,重力不做功,其冲量为0。
(×)1.内容:物体在一个运动过程中所受力的冲量等于它在这个过程始末的动量变化量。
2.公式:F(t′-t)=m v′-m v或I=p′-p。
第九章刚体的平面运动刚体的平面运动是工程机械中较为常见的一种刚体运动,它可以看作为平移与转动的合成,也可以看作为绕不断运动的轴的转动。
在运动中,刚体上的任意一点与某一固定平面始终保持相等的距离。
平面运动刚体上的各点都在平行于某一固定平面的平面内运动。
注意与平移区别()Oϕ'--基点,转角,Oxy--定系用一个平面图形代表作平面运动的刚体;用平面内的任意线段的位置来确定平面图形的位置;用线段上任意点0′的坐标和一个夹角来确定该线段的位置。
平面图形的运动方程对于任意的平面运动,可在平面图形上任取一点O′,称为基点。
在这一点假想地安上一个平移参考系O’x’y’,平面图形运动时,动坐标轴方向始终保持不变,可令其分别平行于定坐标轴Ox和Oy,平面的平面运动可看成为随同基点的平移和绕基点转动这两部分运动的合成。
平移坐标系-'''y x O平移-----牵连运动转动-----相对运动四、重要结论:平面运动可取任意基点而分解为平移和转动。
其中平移的速度和加速度与基点的选择有关,而平面图形绕基点转动的角速度和角加速度与基点的选择无关.任何平面图形的运动可分解为两个运动(1)牵连运动,即随同基点O′的平移;(2)相对运动,即绕基点O′的转动。
平面图形内任一点M的运动也是两个运动的合成,因此可用速度合成定理来求它的速度,这种方法称为基点法。
注意:此处动点、动系、基点在同一个刚体上。
但属于刚体上的不同点。
点M 的牵连速度v v点M的相对速度v vω'M O v v v v 'ωv v AB v v ω结论:平面图形内任一点的速度等于基点的速度与该点随图形绕基点转动速度的矢量和。
平面图形内任意两点A 和B 的速度确定基点A ,一般应使V A 为已知条件。
O’M 上速度分布图角速度与相对速度有关AABAABBAvlABvωϕ=v v v应使V B位于平行四边形的对角线上V BA=AB·ω,此处ω是尺AB的角速度3、角速度分析例9-2图所示平面机构中,AB=BD=DE=l=300mm。
【关键字】活动、情况、方法、条件、动力、空间、质量、地方、问题、系统、密切、主动、整体、平衡、保持、提升、合力、规律、位置、支撑、作用、结构、水平、速度、关系、分析、简化、倾斜、满足、带动、支持、方向、推动、推进、中心第一章静力学公理与受力分析(1)一.是非题1、加减平衡力系公理不但适用于刚体,还适用于变形体。
()2、作用于刚体上三个力的作用线汇交于一点,该刚体必处于平衡状态。
()3、刚体是真实物体的一种抽象化的力学模型,在自然界中并不存在。
()4、凡是受两个力作用的刚体都是二力构件。
()5、力是滑移矢量,力沿其作用线滑移不会改变对物体的作用效果。
()二.选择题1、在下述公理、法则、原理中,只适于刚体的有()①二力平衡公理②力的平行四边形法则③加减平衡力系公理④力的可传性原理⑤作用与反作用公理三.画出下列图中指定物体受力图。
未画重力的物体不计自重,所有接触处均为光滑接触。
多杆件的整体受力图可在原图上画。
a(球A )b(杆AB)d(杆AB、CD、整体)c(杆AB、CD、整体)f(杆AC、CD、整体)e(杆AC、CB、整体)四.画出下列图中指定物体受力图。
未画重力的物体不计自重,所有接触处均为光滑接触。
多杆件的整体受力图可在原图上画。
a(球A、球B、整体)b(杆BC、杆AC、整体)第一章 静力学公理与受力分析(2)一.画出下列图中指定物体受力图。
未画重力的物体不计自重,所有接触处均为光滑接触。
多杆件的整体受力图可在原图上画。
)a (杆AB 、BC 、整体)b (杆AB 、BC 、轮E 、整体 )c (杆AB 、CD 、整体)d (杆BC 带铰、杆AC 、整体 )e (杆CE 、AH 、整体)f (杆AD 、杆DB 、整体 )g (杆AB 带轮及较A 、整体)h (杆AB 、AC 、AD 、整体 第二章 平面汇交和力偶系一.是非题1、因为构成力偶的两个力满足F = - F ’,所以力偶的合力等于零。
( )2、用解析法求平面汇交力系的合力时,若选用不同的直角坐标系,则所求得的合力不同。
9-1在图示系统中,均质杆OA 、AB 与均质轮的质量均为m ,OA 杆的长度为1l ,AB 杆的长度为2l ,轮的半径为R ,轮沿水平面作纯滚动。
在图示瞬时,OA 杆的角速度为ω,求整个系统的动量.ω125ml ,方向水平向左题9-1图 题9-2图9-2 如图所示,均质圆盘半径为R ,质量为m ,不计质量的细杆长l ,绕轴O 转动,角速度为ω,求下列三种情况下圆盘对固定轴的动量矩: (a )圆盘固结于杆;(b )圆盘绕A 轴转动,相对于杆OA 的角速度为ω-; (c )圆盘绕A 轴转动,相对于杆OA 的角速度为ω。
(a )ω)l R (m L O 222+=;(b )ω2ml L O =;(c )ω)l R (m L O 22+= 9-3水平圆盘可绕铅直轴z 转动,如图所示,其对z 轴的转动惯量为z J 。
一质量为m 的质点,在圆盘上作匀速圆周运动,质点的速度为0v ,圆的半径为r ,圆心到盘中心的距离为l 。
开始运动时,质点在位置0M ,圆盘角速度为零。
求圆盘角速度ω与角ϕ间的关系,轴承摩擦不计。
9-4如图所示,质量为m 的滑块A ,可以在水平光滑槽中运动,具有刚性系数为k 的弹簧一端与滑块相连接,另一端固定。
杆AB 长度为l ,质量忽略不计,A 端与滑块A 铰接,B 端装有质量1m ,在铅直平面内可绕点A 旋转.设在力偶M 作用下转动角速度ω为常数.求滑块A 的运动微分方程。
t l m m m x m m kxωωsin 2111+=++9-5质量为m,半径为R的均质圆盘,置于质量为M的平板上,沿平板加一常力F。
设平板与地面间摩擦系数为f,平板与圆盘间的接触是足够粗糙的,求圆盘中心A点的加速度。
9-6均质实心圆柱体A 和薄铁环B 的质量均为m ,半径都等于r ,两者用杆AB 铰接,无滑动地沿斜面滚下,斜面与水平面的夹角为θ,如图所示。
如杆的质量忽略不计,求杆AB 的加速度和杆的内力.θsin 74g a =; 9-7均质圆柱体A 和B 的质量均为m ,半径为r ,一绳缠在绕固定轴O 转动的圆柱A 上,绳的另一端绕在圆柱B 上,如图所示.摩擦不计。
第九章 刚体的平面运动§9-1 刚体平面运动的概述和运动分解刚体的平面运动在工程中是常见的。
例如 (1)行星齿轮机构中动齿轮B 的运动(2)曲柄连杆机构中连杆的运动; (3)车轮沿直线轨道滚动。
(c)(a)(b)图 1它们的共同运动特点是:在运动时,刚体上的任意一点与某一固定平面始终保持相等的距离。
刚体的这种运动称为平面运动。
根据刚体作平面运动的上述特点,可以将刚体的平面运动简化为平面图形S 在其自身平面内的运动。
设刚体作平面运动,某一固定平面为0P ,如图2所示,过刚体上M 点作一个与固定平面0P 相平行的平面P ,在刚体上截出一个平面图形S ,平面图形S 内各点的运动由平面运动的定义知,均在平面P 内运动。
过M 点作与固定平面0P 相垂直的直线段21M M ,直线段21M M 的运动为平移,其上各点的运动均与M 点的运动相同。
因此刚体作平面运动时,只需研究平面图形S 在其自身平面P 内的运动即可。
如图3所示,在平面图形S 内建立平面直角坐标系oxy ,来确定平面图形S 的位置。
为确定平面图形S 的位置只需确定其上任意直线段AB 的位置,图8-3yy A图2 图3线段AB 的位置可由点A 的坐标和线段AB 与x 轴或者与y 轴的夹角来确定。
即有⎪⎩⎪⎨⎧===)t (f )t (f y )t (f x A A 321ϕ 上式称为平面图形S 的运动方程,即刚体平面运动的运动方程。
点A 称为基点,一般选为已知点,若已知刚体的运动方程,刚体在任一瞬时的位置和运动规律就可以确定了。
现在来研究平面图形S 的运动。
平面图形在其自身平面内的位置,完全可以由图形内任意一线段O ’M 的位置来确定。
平面图形的运动,可以分解为随同基点的平动(牵连速度)和绕基点的转动(相对运动)。
即平面图形的运动可以看成是这两部分运动的合成。
应该注意的是,图形内基点的选取是任意的。
但是,选取不同的基点A 或B ,则平动的位移是不同的,从而,图形随A 点或B 点平动的速度和加速度也不相同。
因此,图形的平动与基点的选取有关。
然而对于绕不同的基点转过的转角△φ和△φ′的大小及转向却总是相同,即△φ=△φ′,于是ω=ω′,ε=ε′这说明,在任意瞬时,图形绕其平面内任何点转动的角速度和角加速度都是相同的。
即图形的转动与基点的选取无关。
§9-2 求平面图形内各点速度的基点法1.基点法平面图形S 运动可以看成是随着基点的平移和绕基点的转动的合成。
因此,运用速度合成定理求平面图形内各点的速度。
如图4所示,取A 为基点,求平面图形内B 点的速度,设图示瞬时平面图形的角速度为ω,由速度合成定理知,牵连速度A e v v =,相对速度AB ωv v BA r ==A B A B v v v += (*)求平面图形S 内任一点速度的基点法:在任 图4一瞬时,平面图形内任一点的速度等于基点的速度和绕基点转动速度的矢量和。
2.速度投影法已知平面图形S 内任意两点A、B 速度的方位,如图5所示,将式(*)向AB 连线投影为:AB B AB A v v ][][=即得速度投影定理:平面图形S 内任意两点的速度在两点连线上投影相等。
图4例1 如图所示,滑块A 、B 分别在相互垂直的滑槽中滑动,连杆AB 的长度为l =20cm ,在图示瞬时,A v =20cm/s ,水平向左,连杆AB 与水平线的夹角为o 30=ϕ,试求滑块B 的速度和连杆AB 的角速度。
解:连杆AB 作平面运动,因滑块A 的速度是已知的,故选点A 为基点,滑块B 的速度为A B A B v v v +=上式中有三个大小和三个方向,共六个要素,其中B v 的方位是已知的,B v 的大小是未知的;A v 的大小和方位是已知的;点B 相对基点转动的速度A B v 的大小是未知的,AB ωv A =B ,方位是已知的,垂直于连杆AB 。
在点B 处作速度的平行四边形,应使B v 位于平行四边形对角线的位置,如图a 。
由图中的几何关系得cm/s 6343020.tan tan v v oA B ===ϕ B v 的方向铅直向上。
点B 相对基点转动的速度为cm/s 403020===oA A sin sin v v ϕB则连杆AB 的角速度为rad/s 22040===l v ωBA 转向为顺时针。
(a)(b)本题若采用速度投影法,可以很快速地求出滑块B 的速度。
如图b ,有AB B AB A v v ][][= 即ϕϕsin v cos v B A =则cm/s 6343020.tan tan v v sin cos v oA AB ====ϕϕϕ 但此法不能求出连杆AB 的角速度。
例2 半径为R 的圆轮,沿直线轨道作无滑动的滚动,如图所示。
已知轮心O 以速度o v 运动,试求轮缘上水平位置和竖直位置处点A 、B 、C 、D 的速度。
解:选轮心O 为基点,先研究点C 的速度。
由于圆轮沿直线轨道作无滑动的滚动,故点C 的速度为0=c v如图所示,则有0=-=co o C v v v圆轮的角速度为Rv R v ωoco ==各点相对基点的速度为o Do Bo Ao v R ωv v v ====A 的速度为o Ao o A v v v v 2=+=B 、D 的速度为o D B v v v 2==方向如图所示。
ABOCO§9-3 求平面图形内各点速度的瞬心法一、定理一般情况,在每一瞬时,平面图形上(或图形的延伸部分)都唯一地存在一个速度为零的点,称为速度瞬心或瞬心。
证明:已知平面图形的角速度为ω,如图所示,已知A 点的速度A v ,过A 点作速度矢量A v 的垂线AB ,沿角速度ω的旋转方向,在直线段AB 上找点P ,使ωv PA A=则相对速度A PA v PA ωv ==,则点P 的速度,0=+=PA A P v v v (证毕)例3 发动机的曲柄连杆机构如图所示。
曲柄OA 长r =30cm ,以等角速度ω=2rad/s 绕O 点转动;连杆AB 长为l =40cm 。
试求当∠OAB =90°时,滑块B 的速度及连杆AB 的角速度。
解 (1) 运动分析,选研究对象曲柄OA 绕O 轴转动,滑块B 沿水平方向运动,连杆AB 作平面运动,因ωAv Av Av PA此,选AB杆为研究对象。
(2) 选基点由于连杆上A点速度已知,所以选A为基点。
这样,B点的运动,可以视为随基点A的平动与绕基点A的转动的合成运动。
(3) 根据基点法求未知量由公式得:v B =v A +v BA已知v A=rω=30×2=60cm/s,方向垂直于OA。
B点相对A点的转动速度v BA垂直于AB,指向和大小未知。
B点的绝对速度v B沿水平方向。
这样,即可作出速度平行四边形。
最后由几何关系得v=v A/cosα=60×5/4=75cm/sB其方向为水平方向v=v A tgα=60×3/4=45cm/sBA方向如图所示。
求出了v BA以后,就可求出连杆AB的角速度为ω=v BA/AB=45/40=1.13rad/s (顺时针转向)AB例4 用速度投影法求解上例中滑块B的速度。
解如图所示。
因为A点的速度大小及方向为已知,而B点速度方向已知,沿水平方向。
根据速度投影定理,即vcosα=v A cos0°B将 cosα=4/5及v A=60cm/s代入上式得v=60×5/4=75cm/sB二、平面图形内各点速度及其分布平面图形上各点的速度大小与该点至速度瞬心的距离成正比,方向与该点和速度瞬心的连线相垂直,指向顺着该瞬时的ω转向。
应用速度瞬心求平面图形上各点的速度的方法,称速度瞬心法简称瞬心法。
应该注意的是,在不同瞬时,瞬心的位置不同。
P(a)(b)确定速度瞬心的位置的方法:(1)平面图形沿某一固定平面作无滑动的滚动时,图形与固定面的接触点C 就是图形的速度瞬心。
(2)速度瞬心的位置必在通过平面图形上一点并与该点的速度相垂直的直线上。
因此,一般只要知道图形上任意两点的速度方向,过这两点分别作垂直于其速度的两条直线,则这两条直线的交点便是速度瞬心,(瞬心也可能位于图形的延伸部分)。
(b)(c)(a)(3)如果平面图形上A 、B 两点的速度矢量A v 和B v 同时垂直于这两点的连线,则瞬心必在连线AB 与速度矢量A v 和B v 端点连线的交点上。
(4)某瞬时,图形上A 、B 两点速度相等,即A v =B v , 此时瞬心在无穷远处,这种情形称为瞬时平动。
例5 用速度瞬心法求例题2各点的速度。
解:由于圆轮沿直线轨道作无滑动的滚动,圆轮与轨道接触点的速度为零,故点C 为速度瞬心。
圆轮的角速度为Rv ωo=圆轮上各点速度为o oA v R Rv AC ωv 22=== o D B v R ωv v 22===0=c v各点速度的方向如图所示。
例6、图示四连杆机构中,OA = O 1B =AB /2 ,曲柄OA 的角速度ω= 3 rad/s 。
求:当φ =90˚且曲柄O 1B 与OO 1的延长线重合时,AB 杆和曲柄O 1B 的角速度。
解:(1)分析运动,选AB 杆为研究对象 (2)根据瞬心法求未知量速度瞬心在O 点v A =OA ω由几何关系得ωAB = v A /OA = v B /OB =ω v B = OB ωωOA 3=ω1 = v B /O 1B = 3ω = 5.2rad/sBODv Aωv Ov B例7 图示的四连杆机构中,O1A=r , AB=O2B=3r,曲柄以等角速度ω1绕O1轴转动。
在图示位置时,O1A⊥AB,∠O2BA=60°。
求此瞬时连杆AB的角速度ωAB和杆O2B的角速度ω2 。
解杆O1A和O2B作定轴转动,连杆AB作平面运动,且AB两点的速度方向已知。
v A⊥O1A , v B⊥O2B,因此,过A、B两点作v A、v B的垂线,其交点C 就是连杆AB的瞬心。
设连杆AB的角速度为ωAB,根据瞬心法,在图示瞬时,连杆AB绕瞬心C 作瞬时转动,故vA=ωAB×PA v B=ωAB×PB所以ωAB=v A/PA= 0.192ω1vB=ωAB×PB=1.152rω1ω2=vB/O2B=1.152rω1/3r =0.384ω1例8 图示机构中,曲柄OA 以匀角速度ω=4rad/s 绕O 轴转动。
当θ=45°时连杆AB 处于水平位置,BD 铅垂。
设OA =20cm ,AB =40cm ,BD =15cm 。
求该瞬时连杆AB 和构件BD 的角速度。
解 选AB 杆为研究对象 先找到速度瞬心C 由几何关系ωωOA v BD v A BD B ==OA OA v v A B 222222===ω s rad BDv s rad ABvBC v B BDB B AB /77.3/414.1=====ωω§9-4 用基点法求平面图形内各点的加速度由于平面图形的运动看成随着基点的平移和相对基点的转动的合成,因此根据牵连运动为平移时的加速度合成定理,便可求平面图形内各点的加速度。
