电磁式电压继电器

电磁式继电器的工作原理1.电磁式电流继电器电流继电器的线圈串联在被测量的电路中，以反应电流的变化。

由于其线圈串联在被测电路中，为了不影响被测电路的正常工作，继电器线圈阻抗应比被测电路的等值阻抗要小得多。

因此，电流继电器的线圈匝数少、导线粗。

根据实际的要求，除一般的控制用电流继电器外，还有保护用的过电流继电器和欠电流继电器。

(1)过电流继电器过电流继电器的线圈串于被测的电路中，常闭触头串在接触器的线圈电路中，常开触头一般用作对过电流继电器的自锁和接通指示灯线路。

电流继电器在电路正常工作时衔铁不吸合（即不动作），当电流超过某一整定值时衔铁才吸上（动作）。

于是它的常开触头断开，从而切断接触器线圈电源，而使接触器的常开触头断开被测电路，使设备脱离电源，起到保护的作用。

同时过电流继电器的常开触头闭合进行自锁或接通指示灯，指示发生过电流。

过电流继电器的整定值的整定范围为1.1—3.5倍额定电流。

有些过电流继电器有手动复位机构。

当过电流时，继电器动作，衔铁吸合。

即使线圈电流减少到零，衔铁也不会释放；只有操作人员检査故障或处理故障后，松开锁扣机构，才返回原位。

手动复位机构的存在减少了过电流事故的重复发生。

(2)欠电流继电器欠电流继电器一般将常开触头串在接触器的线圈电路中。

欠电流继电器的吸引电流为线圈额定电流的30%—65%,释放电流为额定电流的10%—20%,因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一定值时，继电器释放，输出信号，去控制接触器失电，从而使控制设备脱离电源，起到保护作用。

欠电流继电器可以用作直流电机的零励磁保护。

2.电磁式电压继电器电压继电器的结构与电流继电器相似，不同的是电压继电器的线圈与被测电路并联，以反应电压的变化。

因此它的吸引线圈匝数多、导线细、电阻大。

根据实际需要，电压继电器有：过电压继电器、欠电压继电器等等。

过电压继电器在电压为UN的105%—120%欠以上时动作，其工作原理与过电流继电器相似；欠电压继电器在电压为UN的40%—70%时动作，原理与欠电流继电器相似；零电压继电器当电压降至UN的5%—25%时动作。

电磁式继电器电磁式继电器按吸引线圈的电流种类可分为：交流电磁继电器和直流电磁继电器。

按继电器反映的参数可分为：中间继电器、电流继电器、电压继电器。

1.电磁式继电器的结构与工作原理电磁式继电器的结构及工作原理与接触器相似，电磁继电器是由缠绕于铁心的线圈的“电磁铁部分”，安装于铁片上的可动触点与固定触点组合而成的“触点部分”，共同结合构成的。

当电流流过线圈，铁心变成电磁铁。

可动铁片被吸引，受到向下的力的作用。

可动触点也向下方移动，与固定触点接触构成闭合电路。

当线圈中无电流流动，铁心不再变成电磁铁。

可动铁片不再受到吸引，由于返回弹簧的作用，受到向上方的力的作用。

可动触点也向上方移动，于是与固定触点脱离接触而使电路断开。

（a）电磁式继电器外观图（b）电磁式继电器原理构造图（c）电磁式继电器动作原理示意图1 （d）动作原理示意图2电磁式继电器的原理结构（a）外观图（b）原理构造图(c)动作原理示意图1（d）动作原理示意图22.中间继电器（文字符号KA）中间继电器的应用实例动画演示中间继电器是将一个输入信号变成一个或多个输出信号的继电器，它的输入信号为线圈的通电或断电，它的输出信号是触头的动作，不同动作状态的触头分别将信号传给几个元件或回路。

中间继电器与接触器所不同的是中间继电器的触头对数较多，并且没有主、辅之分，各对触头允许通过的电流大小是相同的，其额定电流约为5A。

中间继电器的四种功能(a)外观图（b）外观图（c）符号中间继电器的外观图和符号3.电磁式电压继电器电压继电器用于电力拖动系统的电压保护和控制。

使用时电压继电器线圈并联接入主电路，感测主电路的电路电压；触头接于控制电路，为执行元件。

电压继电器的线圈匝数多、导线细、阻抗大。

电压继电器又分过电压继电器、欠电压继电器和零电压继电器。

(1)过电压继电器过电压继电器线圈在额定电压值时，衔铁不产生吸合动作，只有当电压高于额定电压10 5％～115％以上时才产生吸合动作。

2电磁式继电器➢继电器的作用作用：是一种能自动对被控电路实行接通和断开控制的装置或元件。

原理：当其输入量达到一定值时，继电器能使其输出的被控制量如触点打开、闭合或电平翻转，从而实现对被控电路的控制。

➢继电器的作用分类：实现方式划分：电磁型，集成电路型，数字型按输入量划分：电流继电器，电压继电器，功率方向，阻抗，频率等按作用划分：启动继电器，量度继电器，时间继电器，中间继电器，信号继电器和出口继电器要求：工作可靠，迅速，安装方便，误差小，功率损耗小等。

➢基本结构电磁式继电器依据构成原理可分为螺线管式电磁继电器、吸引衔铁式电磁式继电器及转动舌片电磁继电器等，具体如下图：（a）（b）（c）➢基本工作原理线圈通过电流时，产生电磁力，力矩表示为22221δre I K K M =Φ=当转矩大于反作用力矩和摩擦力矩时，常闭触点闭合。

1.电磁型电流型继电器➢基本工作原理动作电流：使继电器动作的最小电流。

1.电磁型电流型继电器返回电流：使继电器由动作状态返回到起始位置的最大电流返回系数：opre re I I K =➢基本工作原理1.电磁型电流型继电器动作电流调整方法：☐改变线圈的连接方式☐通过调整把手改变弹簧的反作用力矩☐改变舌片初始位置➢基本工作原理2.电磁型电压继电器特点：结构与电流继电器相同，线圈匝数多，输入量为电压。

电压继电器分类：过电压继电器、低电压继电器注意事项：低电压继电器是一种欠量继电器，其具有一对常闭触点，正常情况其常闭触点断开，当电压降低到动作电压时，继电器动作，其常闭触点闭合。

这与过量继电器不同。

➢基本工作原理3.电磁型时间继电器作用：保护装置获得所要求时延。

➢基本工作原理4.电磁型信号继电器作用：保护装置动作的信号指示，接通声光信号回路。

特点：动作后触点自保持，应手动复归。

➢基本工作原理5.电磁型中间继电器特点：触点容量大，触点数量多，可直接接通跳闸回路。

可实现小延时。

谢谢。

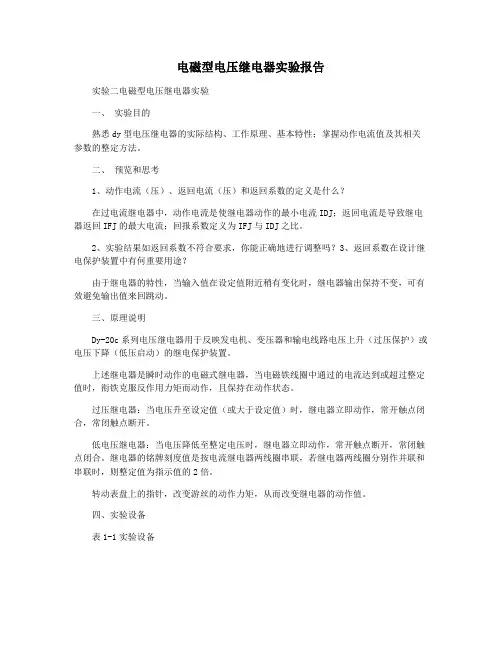

电磁型电压继电器实验报告实验二电磁型电压继电器实验一、实验目的熟悉dy型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值及其相关参数的整定方法。

二、预览和思考1、动作电流（压）、返回电流（压）和返回系数的定义是什么？在过电流继电器中，动作电流是使继电器动作的最小电流IDJ；返回电流是导致继电器返回IFJ的最大电流；回报系数定义为IFJ与IDJ之比。

2、实验结果如返回系数不符合要求，你能正确地进行调整吗？3、返回系数在设计继电保护装置中有何重要用途？由于继电器的特性，当输入值在设定值附近稍有变化时，继电器输出保持不变，可有效避免输出值来回跳动。

三、原理说明Dy-20c系列电压继电器用于反映发电机、变压器和输电线路电压上升（过压保护）或电压下降（低压启动）的继电保护装置。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。

过压继电器：当电压升至设定值（或大于设定值）时，继电器立即动作，常开触点闭合，常闭触点断开。

低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。

继电器的铭牌刻度值是按电流继电器两线圈串联，若继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。

转动表盘上的指针，改变游丝的动作力矩，从而改变继电器的动作值。

四、实验设备表1-1实验设备序号12设备名称zb15zb36使用仪器名称dy--28c/160电压继电器交流电压表单相自耦调压器变流器3dzb01--1触点通断指示灯单相交流电源可调电阻r112.6ω/5a数量1111111五、实验步骤和要求实验参数的电压值可通过单相自耦变压器、变流器、变阻器等设备进行调节。

在实验中，每个学生都应注意培养自己的实际操作能力，并注意在调整过程中使参数平稳变化。

1.过电压继电器的动作电压和返回电压测试a、选用zb15继电器总成中的Dy-28c/160过压继电器，动作值确定为额定电压的1.5倍，即实验参数为150V，并进行初步整定。

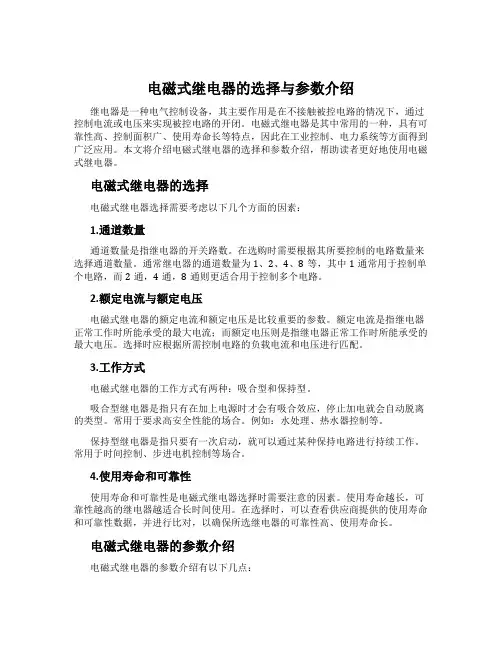

电磁式继电器的选择与参数介绍继电器是一种电气控制设备，其主要作用是在不接触被控电路的情况下，通过控制电流或电压来实现被控电路的开闭。

电磁式继电器是其中常用的一种，具有可靠性高、控制面积广、使用寿命长等特点，因此在工业控制、电力系统等方面得到广泛应用。

本文将介绍电磁式继电器的选择和参数介绍，帮助读者更好地使用电磁式继电器。

电磁式继电器的选择电磁式继电器选择需要考虑以下几个方面的因素：1.通道数量通道数量是指继电器的开关路数。

在选购时需要根据其所要控制的电路数量来选择通道数量。

通常继电器的通道数量为1、2、4、8等，其中1通常用于控制单个电路，而2通，4通，8通则更适合用于控制多个电路。

2.额定电流与额定电压电磁式继电器的额定电流和额定电压是比较重要的参数。

额定电流是指继电器正常工作时所能承受的最大电流；而额定电压则是指继电器正常工作时所能承受的最大电压。

选择时应根据所需控制电路的负载电流和电压进行匹配。

3.工作方式电磁式继电器的工作方式有两种：吸合型和保持型。

吸合型继电器是指只有在加上电源时才会有吸合效应，停止加电就会自动脱离的类型。

常用于要求高安全性能的场合。

例如：水处理、热水器控制等。

保持型继电器是指只要有一次启动，就可以通过某种保持电路进行持续工作。

常用于时间控制、步进电机控制等场合。

4.使用寿命和可靠性使用寿命和可靠性是电磁式继电器选择时需要注意的因素。

使用寿命越长，可靠性越高的继电器越适合长时间使用。

在选择时，可以查看供应商提供的使用寿命和可靠性数据，并进行比对，以确保所选继电器的可靠性高、使用寿命长。

电磁式继电器的参数介绍电磁式继电器的参数介绍有以下几点：1.额定电流额定电流是指继电器所能承受的最大电流。

通常，电磁式继电器的额定电流在0.5A到30A之间。

在选择时应根据所需控制电路的负载电流进行匹配。

2.额定电压额定电压是指继电器正常工作时所能承受的最大电压。

通常，电磁式继电器的额定电压在6V到440V之间。

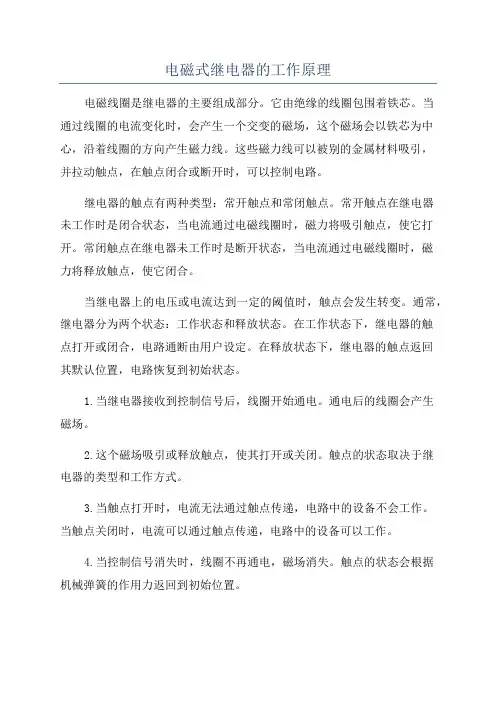

电磁式继电器的工作原理
电磁线圈是继电器的主要组成部分。

它由绝缘的线圈包围着铁芯。

当
通过线圈的电流变化时，会产生一个交变的磁场，这个磁场会以铁芯为中心，沿着线圈的方向产生磁力线。

这些磁力线可以被别的金属材料吸引，
并拉动触点，在触点闭合或断开时，可以控制电路。

继电器的触点有两种类型：常开触点和常闭触点。

常开触点在继电器
未工作时是闭合状态，当电流通过电磁线圈时，磁力将吸引触点，使它打开。

常闭触点在继电器未工作时是断开状态，当电流通过电磁线圈时，磁
力将释放触点，使它闭合。

当继电器上的电压或电流达到一定的阈值时，触点会发生转变。

通常，继电器分为两个状态：工作状态和释放状态。

在工作状态下，继电器的触
点打开或闭合，电路通断由用户设定。

在释放状态下，继电器的触点返回
其默认位置，电路恢复到初始状态。

1.当继电器接收到控制信号后，线圈开始通电。

通电后的线圈会产生
磁场。

2.这个磁场吸引或释放触点，使其打开或关闭。

触点的状态取决于继
电器的类型和工作方式。

3.当触点打开时，电流无法通过触点传递，电路中的设备不会工作。

当触点关闭时，电流可以通过触点传递，电路中的设备可以工作。

4.当控制信号消失时，线圈不再通电，磁场消失。

触点的状态会根据
机械弹簧的作用力返回到初始位置。

试验一电磁型电流继电器和电压继电器试验一、试验目的生疏 DL 型电流继电器和 DY 型电压继电器的实际构造、工作原理、根本特性；把握动作电流值、动作电压值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于１？2、动作电流〔压〕、返回电流〔压〕和返回系数的定义是什么？3、试验结果如返回系数不符合要求，你能正确地进展调整吗？4、返回系数在设计继电保护装置中有何重要用途？三、原理说明DL—20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DY—20c 系列电压继电器用于反映发电机、变压器及输电线路的电压上升〔过电压保护〕或电压降低〔低电压起动〕的继电保护装置中。

DL—20c、DY—20c 系列继电器的内部接线图见图1－1。

上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流到达或超过整定值时，衔铁抑制反作用力矩而动作，且保持在动作状态。

过电流〔压〕继电器：当电流〔压〕上升至整定值〔或大于整定值〕时，继电器立图 1-2变电流流器继电器试验接线图DL-24C/6图 1-3 过电压继电器试验接线图四、试验设备自耦调压器0～5AALJ序号K 沟通2210V 设备名称使用仪器名10A称数量即动作，其常开触点闭合，常闭触点断开。

低电压继电器：当电压降低至整定电压时，继电器马上动作，常开触点断开，常闭触点闭合。

继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；假设上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2 倍。

转动刻度盘上指针，以转变游丝的作用力矩，从而转变继电器动作值。

图 1-1 电流〔电压〕继电器内部接线图触点通断指示灯ZB11 DL--24C/6 电流继电器 6.3 Ω1 2ZB15 DY--28C/160 电压继电器13ZB35 沟通电流表14ZB36 沟通电压表1单相自耦调压器1变流器1 5DZB01--1 触点通断指示灯1单相沟通电源1可调电阻R1Ω/10A1 61000 伏兆欧表1五、验步骤和要求1、绝缘测试单个继电器在安装投入使用前或经过解体检修后，必需进展绝缘测试，对于额定电压为 100 伏及以上者，应用 1000 伏兆欧表测定绝缘电阻；对于额定电压为 100 伏以下者，则应用 500 伏兆欧表测定绝缘电阻。

电压继电器的分类
电压继电器是一种常用的电控开关设备，用于控制电路中的电压信号。

根据不同的分类标准，可以将电压继电器分为以下几类：
1.按控制电压类型分类：
o DC电压继电器：适用于直流电路，根据控制电压的极性变化来实现开关操作。

o AC电压继电器：适用于交流电路，根据控制电压的正弦波形来实现开关操作。

2.按控制方式分类：
o电磁式继电器：通过电磁吸引力来实现开关动作，常见的有继电器震荡、定时继电器等。

o固态继电器：利用半导体器件实现开关操作，无机械操作部件。

o电真空继电器：利用真空管的开关能力来实现开关操作，具有高电压和高功率的优点。

o静态继电器：使用电容器、电感和晶体管等元件，通过电路设计实现控制。

3.按功率分类：
o小功率继电器：适用于低功率控制电路，例如信号传输、自动化控制等。

o大功率继电器：适用于高功率负载控制，例如电力
系统、机械控制等。

4.按应用领域分类：
o通用继电器：适用于一般电气控制和自动化应用，具有通用性和可替代性。

o定制继电器：根据特定的需求和应用定制设计的继电器，通常用于特殊的工业设备或系统。

值得注意的是，继电器的分类可以根据不同的维度进行，以上仅是一种常见的分类方式。

在实际应用中，需要根据具体的电路需求和控制要求选择合适的继电器类型。

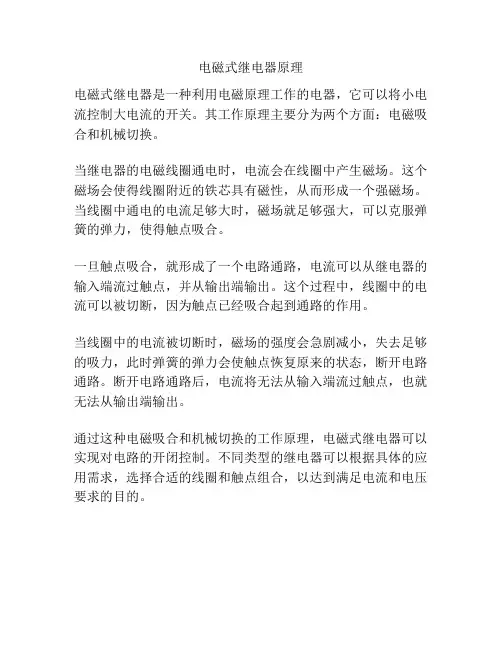

电磁式继电器原理
电磁式继电器是一种利用电磁原理工作的电器，它可以将小电流控制大电流的开关。

其工作原理主要分为两个方面：电磁吸合和机械切换。

当继电器的电磁线圈通电时，电流会在线圈中产生磁场。

这个磁场会使得线圈附近的铁芯具有磁性，从而形成一个强磁场。

当线圈中通电的电流足够大时，磁场就足够强大，可以克服弹簧的弹力，使得触点吸合。

一旦触点吸合，就形成了一个电路通路，电流可以从继电器的输入端流过触点，并从输出端输出。

这个过程中，线圈中的电流可以被切断，因为触点已经吸合起到通路的作用。

当线圈中的电流被切断时，磁场的强度会急剧减小，失去足够的吸力，此时弹簧的弹力会使触点恢复原来的状态，断开电路通路。

断开电路通路后，电流将无法从输入端流过触点，也就无法从输出端输出。

通过这种电磁吸合和机械切换的工作原理，电磁式继电器可以实现对电路的开闭控制。

不同类型的继电器可以根据具体的应用需求，选择合适的线圈和触点组合，以达到满足电流和电压要求的目的。

电磁型电流继电器和电压继电器的简写符号在电气工程中，继电器是一种控制和保护电路的重要装置。

电磁型电流继电器和电压继电器作为继电器的两种主要类型，在电路中扮演着非常重要的角色。

它们的简写符号通常用于电路图中，用以表示其类型和功能。

在本文中，我将对电磁型电流继电器和电压继电器的简写符号进行全面评估，并根据其功能和原理，撰写有价值的文章。

一、电磁型电流继电器电磁型电流继电器是一种通过控制电磁线圈产生的磁场来实现电流开关功能的装置。

它在电路中起到了控制、保护和自动化的作用。

在电路中，电磁型电流继电器的简写符号通常以"CR"或"CTR"来表示。

其中，"C"代表"contactor"，即继电器的功能类型，"R"代表"relay"，即继电器本身的类型。

这种简写符号通常出现在电路图的图例中，用以表示电磁型电流继电器的位置和类型。

在电路图中，如果我们看到符号"CR"或"CTR"，就可以明确地知道这是一个电磁型电流继电器，而不是其他类型的继电器。

这种标识的使用有助于工程师们快速理解电路结构，提高工作效率。

二、电压继电器电压继电器是一种通过控制电压信号来实现开关功能的装置。

它在电路中同样扮演着重要的角色，用于控制和保护电路。

在电路中，电压继电器的简写符号通常以"VR"或"VTR"来表示。

其中，"V"代表"voltage"，即电压的意思，"R"同样代表"relay"，即继电器本身的类型。

同样地，电压继电器的简写符号在电路图中的使用，能够帮助工程师快速识别出电压继电器的位置和类型。

这种标识的使用有效地简化了电路图的理解，提高了维护和调试的效率。

三、结论通过本文对电磁型电流继电器和电压继电器的简写符号进行全面评估，我们不仅了解了它们在电路图中的标识方式，还深入理解了它们在电气工程中的重要作用。

继电器的三大类型和继电器的工作原理
1、电磁式电磁继的工作原理：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理：热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，一般称为热敏开关。

而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器SSR的工作原理：一般使用于禁止电火花的地方，固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以可控
硅和光电隔离型为最多。

电压继电器的分类
从形态上，可分为：电磁式电压和静态电压继电器(电压继电器)
从结构类型，可分为：凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构，导轨式结构等
从电压动作类型，可分为：过电压继电器和低电压(欠压)继电器
从使用方式，可分为：有辅源和无辅助源电压继电器
除此以外，常见的还有直流电压继电器，三相电压继电器，负序电压继电器，带延时功能的电压继电器等
电磁式电压继电器分为凸出式固定结构，凸出式插拔式结构，嵌入式插拔结构等，并有透明的塑料外罩，可以观察继电器的整定值和规格等。

继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。

继电器铭牌的刻度值及额定值对于电流继电器是线圈串联时的(以A为单位)，对于电压继电器是线圈并联时的(以V为单位)。

转动刻度盘上的指针，以改变游丝的反作用力矩从而可以改变继电器的动作值。

继电器的动作：对于过电流(压)继电器，电流(压)升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。

当电流(压)降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。

1。

三种小型继电器浅谈继电器是一种根据某种输入信号变化而接通或断开控制电路，从而实现自动控制和保护的自动电器。

其输入量可以是电流、电压等电量，也可以是温度、时间、压力、速度等非电量，输出则使触头的动作或电参数变化。

继电器的应用范围非常广泛，种类也较繁多，这里仅对目前电子产品中常用的小型电磁式继电器、干簧式继电器及无触点固态继电器的基本结构及使用特点作简介。

一、电磁式继电器电磁式继电器的典型结构见图1所示。

当线圈通电后，铁芯被磁化产生足够的铁电磁力，吸引衔铁，使动接点与静接点“5”断开，而与静接点“4”闭合，称为继电器“动作”或“吸合”；当线圈断电后，电磁力消失，衔铁返回，动接点也恢复到原来位置，称为继电器的“释放”或“复位”。

继电器符号通常用长方框内标以字母J表示。

其接点有三种基本形式，见图2所示。

继电器的接点可画在方框符号旁，也可将各接点分别画到各自的控制电路中。

前者画法比较直观，后者画法对分析电路有利。

但须注意在属于同一个继电器的线圈和接点旁边注明机器上的文字符号，并把接点组加以编号，以免混乱。

同时还需注意一点的是，继电器的接点状态应按线圈不通电时的状态画出。

电磁继电器的特性主要有：额定工作电压或额定工作电流；线圈直流电阻；吸合电流或者吸合电压；释放电流或者释放电压：触点负荷等。

一般情况下，知道了线圈的直流电阻，根据欧姆定律，额定工作电压和额定工作电流即可推算出来。

同样，吸合电流和吸合电压，释放电流和释放电压都可以互相推算出来。

吸合电流指继电器能够产生吸合动作的最小电流，但这种情况下的继电器吸合动作不是十分可靠的。

只有让线圈通过额定工作电流或者加上额定工作电压，继电器的吸合动作才是可靠的。

一般吸合电压为额定工作电压的75％左右，因此，为了保证吸合可靠，必须给线圈加上额定工作电压或略高于额定工作电压。

但要注意的是，工作电流或工作电压一股不能超过额定值的1.5倍，否则容易烧毁线圈。

通过线圈的电流减少到一定大小时，继电器就从吸合状态转到释放状态。
