电磁式电流继电器的及常见故障处理

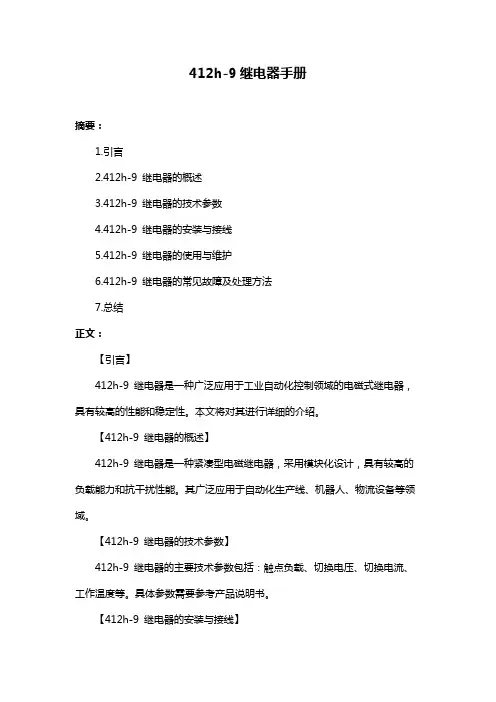

412h-9继电器手册摘要：1.引言2.412h-9 继电器的概述3.412h-9 继电器的技术参数4.412h-9 继电器的安装与接线5.412h-9 继电器的使用与维护6.412h-9 继电器的常见故障及处理方法7.总结正文：【引言】412h-9 继电器是一种广泛应用于工业自动化控制领域的电磁式继电器，具有较高的性能和稳定性。

本文将对其进行详细的介绍。

【412h-9 继电器的概述】412h-9 继电器是一种紧凑型电磁继电器，采用模块化设计，具有较高的负载能力和抗干扰性能。

其广泛应用于自动化生产线、机器人、物流设备等领域。

【412h-9 继电器的技术参数】412h-9 继电器的主要技术参数包括：触点负载、切换电压、切换电流、工作温度等。

具体参数需要参考产品说明书。

【412h-9 继电器的安装与接线】安装412h-9 继电器时，需要注意其安装位置、接线方式以及电源电压等因素。

正确的安装与接线可以保证继电器的正常工作，延长其使用寿命。

【412h-9 继电器的使用与维护】在实际使用过程中，应根据需要正确使用412h-9 继电器，避免过载、短路等现象。

同时，定期进行维护，检查继电器的接线、触点等工作状态，确保其正常运行。

【412h-9 继电器的常见故障及处理方法】412h-9 继电器在使用过程中可能会出现触点接触不良、线圈烧毁等故障。

针对这些故障，可以采取相应的处理方法，如清洁触点、更换线圈等，以恢复继电器的正常工作。

【总结】412h-9 继电器作为一种高性能电磁继电器，在自动化控制领域有着广泛的应用。

电磁式继电器的工作原理1.电磁式电流继电器电流继电器的线圈串联在被测量的电路中，以反应电流的变化。

由于其线圈串联在被测电路中，为了不影响被测电路的正常工作，继电器线圈阻抗应比被测电路的等值阻抗要小得多。

因此，电流继电器的线圈匝数少、导线粗。

根据实际的要求，除一般的控制用电流继电器外，还有保护用的过电流继电器和欠电流继电器。

(1)过电流继电器过电流继电器的线圈串于被测的电路中，常闭触头串在接触器的线圈电路中，常开触头一般用作对过电流继电器的自锁和接通指示灯线路。

电流继电器在电路正常工作时衔铁不吸合（即不动作），当电流超过某一整定值时衔铁才吸上（动作）。

于是它的常开触头断开，从而切断接触器线圈电源，而使接触器的常开触头断开被测电路，使设备脱离电源，起到保护的作用。

同时过电流继电器的常开触头闭合进行自锁或接通指示灯，指示发生过电流。

过电流继电器的整定值的整定范围为1.1—3.5倍额定电流。

有些过电流继电器有手动复位机构。

当过电流时，继电器动作，衔铁吸合。

即使线圈电流减少到零，衔铁也不会释放；只有操作人员检査故障或处理故障后，松开锁扣机构，才返回原位。

手动复位机构的存在减少了过电流事故的重复发生。

(2)欠电流继电器欠电流继电器一般将常开触头串在接触器的线圈电路中。

欠电流继电器的吸引电流为线圈额定电流的30%—65%,释放电流为额定电流的10%—20%,因此，在电路正常工作时，衔铁是吸合的，只有当电流降低到某一定值时，继电器释放，输出信号，去控制接触器失电，从而使控制设备脱离电源，起到保护作用。

欠电流继电器可以用作直流电机的零励磁保护。

2.电磁式电压继电器电压继电器的结构与电流继电器相似，不同的是电压继电器的线圈与被测电路并联，以反应电压的变化。

因此它的吸引线圈匝数多、导线细、电阻大。

根据实际需要，电压继电器有：过电压继电器、欠电压继电器等等。

过电压继电器在电压为UN的105%—120%欠以上时动作，其工作原理与过电流继电器相似；欠电压继电器在电压为UN的40%—70%时动作，原理与欠电流继电器相似；零电压继电器当电压降至UN的5%—25%时动作。

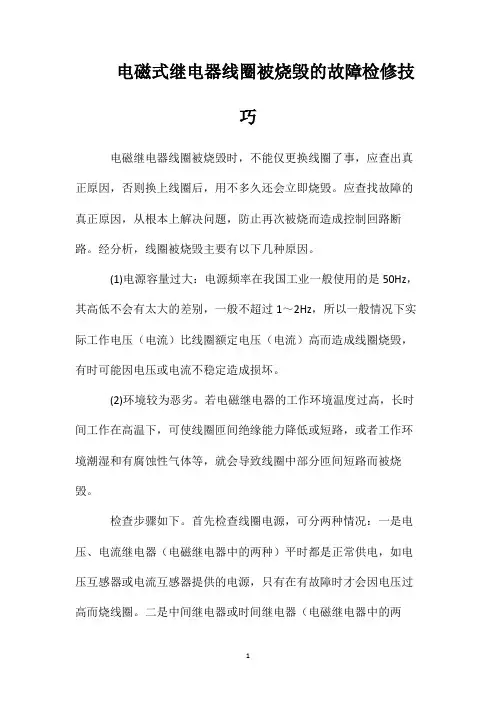

电磁式继电器线圈被烧毁的故障检修技
巧
电磁继电器线圈被烧毁时，不能仅更换线圈了事，应查出真正原因，否则换上线圈后，用不多久还会立即烧毁。

应查找故障的真正原因，从根本上解决问题，防止再次被烧而造成控制回路断路。

经分析，线圈被烧毁主要有以下几种原因。

(1)电源容量过大：电源频率在我国工业一般使用的是50Hz，其高低不会有太大的差别，一般不超过1～2Hz，所以一般情况下实际工作电压（电流）比线圈额定电压（电流）高而造成线圈烧毁，有时可能因电压或电流不稳定造成损坏。

(2)环境较为恶劣。

若电磁继电器的工作环境温度过高，长时间工作在高温下，可使线圈匝间绝缘能力降低或短路，或者工作环境潮湿和有腐蚀性气体等，就会导致线圈中部分匝间短路而被烧毁。

检查步骤如下。

首先检查线圈电源，可分两种情况：一是电压、电流继电器（电磁继电器中的两种）平时都是正常供电，如电压互感器或电流互感器提供的电源，只有在有故障时才会因电压过高而烧线圈。

二是中间继电器或时间继电器（电磁继电器中的两
种）是由外部提供的正常稳定电源，因而只检查外部提供的电源，只要它们稳定就好。

若电源供电不正常，则表明外部元器件有故障，可仔细检查。

若不是上述原因，则是由于线圈匝间短路或受环境的污染而导致绝缘不良，使线圈被烧毁，更换线圈即可。

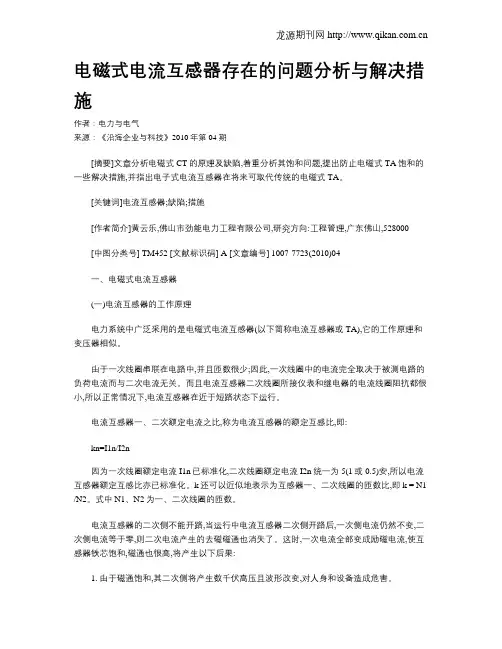

电磁式电流互感器存在的问题分析与解决措施作者：电力与电气来源：《沿海企业与科技》2010年第04期[摘要]文章分析电磁式CT的原理及缺陷,着重分析其饱和问题,提出防止电磁式TA饱和的一些解决措施,并指出电子式电流互感器在将来可取代传统的电磁式TA。

[关键词]电流互感器;缺陷;措施[作者简介]黄云乐,佛山市劲能电力工程有限公司,研究方向:工程管理,广东佛山,528000[中图分类号] TM452 [文献标识码] A [文章编号] 1007-7723(2010)04-一、电磁式电流互感器(一)电流互感器的工作原理电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器或TA),它的工作原理和变压器相似。

由于一次线圈串联在电路中,并且匝数很少;因此,一次线圈中的电流完全取决于被测电路的负荷电流而与二次电流无关。

而且电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小,所以正常情况下,电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比,称为电流互感器的额定互感比,即:kn=I1n/I2n因为一次线圈额定电流I1n已标准化,二次线圈额定电流I2n统一为5(1或0.5)安,所以电流互感器额定互感比亦已标准化。

k还可以近似地表示为互感器一、二次线圈的匝数比,即k = N1 /N2。

式中N1、N2为一、二次线圈的匝数。

电流互感器的二次侧不能开路,当运行中电流互感器二次侧开路后,一次侧电流仍然不变,二次侧电流等于零,则二次电流产生的去磁磁通也消失了。

这时,一次电流全部变成励磁电流,使互感器铁芯饱和,磁通也很高,将产生以下后果:1. 由于磁通饱和,其二次侧将产生数千伏高压且波形改变,对人身和设备造成危害。

2. 由于铁芯磁通饱和,使铁芯损耗增加,产生高热,会损坏绝缘。

3. 将在铁芯中产生剩磁,使互感器比差和角差增大,失去准确性。

所以,电流互感器二次侧是不允许开路的。

(二)电磁式电流互感器存在的缺陷随着电压等级的提高和传输容量的增大,电磁式电流互感器呈现出以下缺点:1. 绝缘结构复杂、尺寸大、造价高。

继电器的常见故障的检修及解决这里介绍下一般继电器的常见故障，检修和解决方法。

在平常的工作中，继电器通过判定输入量（包括光、电等），当其达到肯定值时，输出量发生跳动性变化，从而掌控系统和被掌控系统，是一类用途广泛的掌控和保护电机的部件。

实际上继电器是用较小的电流去掌控较大电流的一种“自动开关”，因此能很好的完成电路的安全保护、自动调整等。

继电器常见故障的将修1感测机构的检修对于电磁式（电压、电流、中心）继电器,其感测机构即为电磁系统。

电磁系统的故障重要集中在线圈及动、静铁芯部分。

一般碰到的故障和检修方法有：（1）线圈故障检修线圈故障通常有线圈绝缘损坏；受机械伤形成匝间短路或接地；由于电源电压过低,动、静铁芯接触不严密,使通过线圈电流过大,线圈发热以致烧毁。

其修理时,应重绕线圈。

假如线圈通电后衔铁不吸合,可能是线圈引出线连接处脱落,使线圈断路。

检查出脱落处后焊接上即可。

（2）铁芯故障检修铁芯故障重要有通电后衔铁吸不上。

这可能是由于线圈断线动、静铁芯之间有异物,电源电压过低等造成的。

应区分情况修理。

通电后,若衔铁噪声大。

这可能是由于动、静铁芯接触面不平整,或有油污染造成的。

修理时,应取下线圈,锉平或磨平其接触面；如有油污应进行清洗。

2执行机构的检修大多数继电器的执行机构都是触点系统。

通过它的“通”与“断”,来完成肯定的掌控功能。

触点系统的故障一般有触点过热、磨损、熔焊等。

引起触点过热的重要原因是容量不够,触点压力不够,表面氧化或不清洁等；引起磨损加剧的重要原因是触点容量太小,电弧温度过高使触点金属氧化等；引起触点熔焊的重要原因是电弧温度过高,或触点严重跳动等。

触点的检修次序如下:（1）打开外盖,检查触点表面情况。

（2）假如触点表面氧化,对银触点可不作修理,对铜触点可用油光锉锉平或用小刀轻轻刮去其表面的氧化层。

（3）假如触点表面不清洁,可用汽油或四氯化碳清洗。

（4）假如触点表面有灼伤烧毛痕迹,对银触点可不必整修,对铜触点可用油光锉或小刀整修。

电磁式继电器电磁式继电器按吸引线圈的电流种类可分为：交流电磁继电器和直流电磁继电器。

按继电器反映的参数可分为：中间继电器、电流继电器、电压继电器。

1.电磁式继电器的结构与工作原理电磁式继电器的结构及工作原理与接触器相似，电磁继电器是由缠绕于铁心的线圈的“电磁铁部分”，安装于铁片上的可动触点与固定触点组合而成的“触点部分”，共同结合构成的。

当电流流过线圈，铁心变成电磁铁。

可动铁片被吸引，受到向下的力的作用。

可动触点也向下方移动，与固定触点接触构成闭合电路。

当线圈中无电流流动，铁心不再变成电磁铁。

可动铁片不再受到吸引，由于返回弹簧的作用，受到向上方的力的作用。

可动触点也向上方移动，于是与固定触点脱离接触而使电路断开。

（a）电磁式继电器外观图（b）电磁式继电器原理构造图（c）电磁式继电器动作原理示意图1 （d）动作原理示意图2电磁式继电器的原理结构（a）外观图（b）原理构造图(c)动作原理示意图1（d）动作原理示意图22.中间继电器（文字符号KA）中间继电器的应用实例动画演示中间继电器是将一个输入信号变成一个或多个输出信号的继电器，它的输入信号为线圈的通电或断电，它的输出信号是触头的动作，不同动作状态的触头分别将信号传给几个元件或回路。

中间继电器与接触器所不同的是中间继电器的触头对数较多，并且没有主、辅之分，各对触头允许通过的电流大小是相同的，其额定电流约为5A。

中间继电器的四种功能(a)外观图（b）外观图（c）符号中间继电器的外观图和符号3.电磁式电压继电器电压继电器用于电力拖动系统的电压保护和控制。

使用时电压继电器线圈并联接入主电路，感测主电路的电路电压；触头接于控制电路，为执行元件。

电压继电器的线圈匝数多、导线细、阻抗大。

电压继电器又分过电压继电器、欠电压继电器和零电压继电器。

(1)过电压继电器过电压继电器线圈在额定电压值时，衔铁不产生吸合动作，只有当电压高于额定电压10 5％～115％以上时才产生吸合动作。

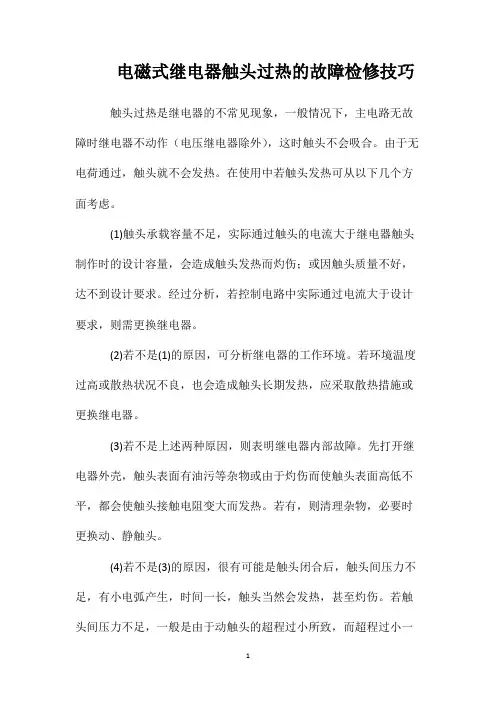

电磁式继电器触头过热的故障检修技巧
触头过热是继电器的不常见现象，一般情况下，主电路无故障时继电器不动作（电压继电器除外），这时触头不会吸合。

由于无电荷通过，触头就不会发热。

在使用中若触头发热可从以下几个方面考虑。

(1)触头承载容量不足，实际通过触头的电流大于继电器触头制作时的设计容量，会造成触头发热而灼伤；或因触头质量不好，达不到设计要求。

经过分析，若控制电路中实际通过电流大于设计要求，则需更换继电器。

(2)若不是(1)的原因，可分析继电器的工作环境。

若环境温度过高或散热状况不良，也会造成触头长期发热，应采取散热措施或更换继电器。

(3)若不是上述两种原因，则表明继电器内部故障。

先打开继电器外壳，触头表面有油污等杂物或由于灼伤而使触头表面高低不平，都会使触头接触电阻变大而发热。

若有，则清理杂物，必要时更换动、静触头。

(4)若不是(3)的原因，很有可能是触头闭合后，触头间压力不足，有小电弧产生，时间一长，触头当然会发热，甚至灼伤。

若触头间压力不足，一般是由于动触头的超程过小所致，而超程过小一
般是因触头传动杆的弹簧压力过大或过小造成的，应调整弹簧压力，使触头间压力增大。

继电器常见故障的检修继电器是一种根据外界输入的信号,如电气量（电压、电流）或非电气量（热量、时间、转速等）的变化接通或断开控制电路,以完成控制或保护任务的电器,它有三个基本部分,即感测机构、中间机构和执行机构,文章阐述了它们产生故障的检修方法1 感测机构的检修对于电磁式（电压、电流、中间）继电器,其感测机构即为电磁系统。

电磁系统的故障主要集中在线圈及动、静铁芯部分。

（1）线圈故障检修线圈故障通常有线圈绝缘损坏;受机械伤形成匝间短路或接地;由于电源电压过低,动、静铁芯接触不严密,使通过线圈电流过大,线圈发热以致烧毁。

其修理时,应重绕线圈。

如果线圈通电后衔铁不吸合,可能是线圈引出线连接处脱落,使线圈断路。

检查出脱落处后焊接上即可。

（2）铁芯故障检修铁芯故障主要有通电后衔铁吸不上。

这可能是由于线圈断线,动、静铁芯之间有异物,电源电压过低等造成的。

应区别情况修理。

通电后,衔铁噪声大。

这可能是由于动、静铁芯接触面不平整,或有油污染造成的。

修理时,应取下线圈,锉平或磨平其接触面;如有油污应进行清洗。

噪声大可能是由于短路、环断裂引起的,修理或更换新的短路环即可。

断电后,衔铁不能立即释放,这可能是由于动铁芯被卡住、铁芯气隙太小、弹簧劳损和铁芯接触面有油污等造成的。

检修时应针对故障原因区别对待,或调整气隙使其保护在0.02～0.05mm ,或更换弹簧,或用汽油清洗油污。

对于热继电器,其感测机构是热元件。

其常见故障是热元件烧坏,或热元件误动作和不动作。

（1）热元件烧坏。

这可能是由于负载侧发生短路,或热元件动作频率太高造成的。

检修时应更换热元件,重新调整整定值。

（2）热元件误动作。

这可能是由于整定值太小、未过载就动作,或使用场合有强烈的冲击及振动,使其动作机构松动脱扣而引起误动作造成的。

（3）热元件不动作。

这可能是由于整定值太小,使热元件失去过载保护功能所致。

检修时应根据负载工作电流来调整整定电流。

2 执行机构的检修大多数继电器的执行机构都是触点系统。

1.2 电磁型继电器的检验重点：理解继电器检验的一般要求，熟练掌握常用继电器的试验项目与调校方法；难点：电压继电器的检验。

能力培养要求：具备对电磁式电流、电压、时间、信号、中间等继电器的试验和调整能力。

学时：讲课2学时，实验4学时。

一、检验的分类、期限及注意事项1、检验的分类继电器检验分为以下三种类别：(1) 新安装验收检验；(2) 定期检验；(3) 补充检验。

新安装验收检验在继电器新安装时进行。

新安装验收检验时，要求对继电器进行全面检查试验，以保证继电器投入运行后的性能和质量满足要求。

定期检验是指继电器运行后定期进行的检验。

定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。

定期检验时，应根据不同情况按照现场检验规程的要求，分别进行项目和内容的检查试验。

补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验，检验项目主要根据实际情况考虑确定。

2、检验的期限为了保证继电保护装置的正确工作，继电器在现场运行后应定期进行检查试验。

根据部颁的规定，继电器及装置在新投入运行后的第一年内必须进行一次全部检验，以便对继电器作全面检查、评价。

第一次定期全部检验以后，要求下一次进行全部检验的时间间隔为３～５年，即检验周期时间。

确定检验周期的长短，主要应从现场运行条件及继电器制造质量等方面考虑。

继电器及装置有需要经常予以监督的缺陷与薄弱环节，或者运行环境差、运行经验不足，或者运行状态不稳定时，可适当缩短检验周期，而在制造质量好、运行情况好时，可考虑适当延长检验周期。

除按照检验周期的规定进行定期全部检验外，根据检验条例要求，每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验，重点考核整组动作性能是否正常。

3、检验的注意事项(1)试验用电源及仪器设备试验所采用的交流试验电源必须保证具有良好的波形，加入继电器的电压和电流的波形应为正弦波，不得有畸变现象；交流试验电源和相应的调整设备应有足够的容量，保证作大负载试验时电源波形不会畸变；还应注意在进行试验时应尽量取相同的电压作试验电源，调整电流时采用电阻器调节的方法；在对继电器进行整定试验时，所用仪表的精度应不低于０.５级。

什么是电磁式电流继电器的动作电流返回电流及返回系数
电磁式电流继电器是一种用于检测电流的电气元件，它可以检测电流的大小，并将检测到的电流信号转换为电气信号，从而实现控制和保护的功能。

电磁式电流继电器的动作电流返回电流是指当电流继电器检测到的电流达到设定值时，电流继电器会返回一定的电流，以激活电磁线圈，从而实现控制和保护的功能。

电磁式电流继电器的返回系数是指电流继电器返回的电流与检测到的电流之间的比值，它是电流继电器的一个重要参数，可以用来衡量电流继电器的性能。

一般来说，电磁式电流继电器的返回系数越大，其性能越好，可以更好地检测到电流的变化，从而实现更好的控制和保护功能。

电磁式电流继电器的动作电流返回电流和返回系数是电磁式电流继电器的重要参数，它们可以用来衡量电流继电器的性能，从而实现更好的控制和保护功能。

因此，在使用电磁式电流继电器时，应该根据实际情况选择合适的动作电流返回电流和返回系数，以保证电磁式电流继电器的正常使用。

继电器控制系统的原理及维修全文共四篇示例，供读者参考第一篇示例：继电器控制系统是一种常用的电气控制系统，其原理和维修技术都是工程师和技术人员需要了解和掌握的重要知识。

本文将详细介绍继电器控制系统的原理及常见的维修方法，希望能帮助读者更好地理解和应用这一技术。

一、继电器控制系统的原理1. 继电器的工作原理继电器是一种电磁式的电器开关，其工作原理是利用电磁力来控制触点的开闭。

当继电器的线圈通电时，产生的电磁力将使得触点闭合，从而使电路通路。

当线圈断电时，电磁力消失，触点则会恢复到原来的状态，电路断开。

2. 继电器在控制系统中的作用继电器在控制系统中起到了重要的作用，通过其可实现电路的自动控制和保护。

在工业控制系统中，继电器可以实现各种功能，如启动、停止、转换、保护等。

一个典型的继电器控制系统通常由输入端、控制单元、输出端和电源组成。

输入端接受外部信号，通过控制单元进行处理和判定，然后控制输出端的继电器进行动作。

当继电器控制系统出现故障时，首先需要进行故障诊断，找出故障的原因和位置。

常见的继电器故障包括触点磨损、线圈接触不良、电磁吸合不力等。

2. 继电器的维修方法a) 触点磨损：触点磨损是继电器常见的故障之一，可以通过研磨、更换触点等方法进行修复。

b) 线圈接触不良：线圈接触不良会导致继电器不能正常工作，可以通过清洁接触部分，重新焊接线圈等方法进行修复。

c) 电磁吸合不力：电磁吸合不力可能是线圈电阻过大或磁路不畅通引起的，可以通过检查线圈、清洁磁路等方法进行修复。

为了延长继电器的使用寿命，需要定期对其进行维护保养。

维护保养内容包括检查触点的磨损情况、清洁线圈和磁路、检查电路连接是否牢固等。

为了避免继电器控制系统的误操作，需注意以下几点：合理设计并严格执行控制系统的逻辑结构、规范安装和连接继电器、定期检查继电器的工作状态和电路连接是否正常。

继电器控制系统的原理及维修需要技术人员认真学习和实践，只有掌握了这些知识和技能，才能更好地应用于工程实践中，为各种设备的控制提供可靠的保障。

变电站中继电器常见故障分析及对策发布时间：2021-07-23T07:49:16.751Z 来源：《中国电业》（发电）》2021年第7期作者：李洪波[导读] 继电器是一种电气控制装置，它可以给定一个特定的输入，并保持足够长的时间，以引起电气输出电路中的预定阶跃变化。

武汉众志启成电力设计有限公司湖北省武汉市 430040摘要：继电器是现代自动化控制领域中常见的设备。

近年来，继电器的质量和功能有了很大的提高。

继电器常用于低压控制电路中，在自动控制系统中，继电器是一种电子控制装置，通过它，可以达到用小电流控制大电流的目的，通俗地说，它是一种控制电流流动的自动开关。

也就是说，当输入信号满足一定条件时，可以改变一个或多个电输出电路的状态以保护电路。

关键词：变电站；继电器；故障分析；对策1继电器概述。

继电器是一种电气控制装置，它可以给定一个特定的输入，并保持足够长的时间，以引起电气输出电路中的预定阶跃变化。

当输入减少到一定程度并保持较长时间后，再恢复到初始状态。

普通继电器由磁路系统、回路系统和接触系统组成，接触系统由电磁力驱动的磁路活动部分组成。

此外，有根据气体压力变化控制触点通断的继电器，如六氟化硫继电器，可根据气体压力的变化打开和关闭触点；如气体继电器，根据气体流量的变化打开和关闭触点。

继电保护在电力系统中有着广泛的应用。

目前，继电器广泛应用于变电站设备的二次回路中，如组合电器、变压器、断路器、隔离开关等。

如果继电保护处理不当，将给整个电力系统带来潜在的危机，甚至导致系统瘫痪。

因此，有必要对变电站继电保护的常见故障进行分析和总结。

2电器常见故障分析2.1继电器接触机构故障2.1.1超载作业继电器故障的核心问题是继电器的触点故障，这也是一种常见的故障。

继电器触点的实际开关负载电压将根据最大电流和电路特性而变化，因此继电器的触点开关不能适应从零到指定额定值的所有负载。

继电器的负载应力不应太小。

如果在使用中超过触点的最大额定值，会缩短使用寿命，降低可靠性，使触点变形，更换复位弹簧等。

简谈电力系统继电保护定值整定和故障分析本文浅谈了电力系统继电保护应当满足选择性、速动性、灵敏性和牢靠性的要求以到达在电力系统被保护元件发生故障的时候，继电保护装置能自动、有选择性地将发生故障元件从电力系统中切除掉来保证无故障局部恢复正常运行状态，使故障元件避开连续遭到损害，以削减停电的范围的最终目的；供电系统掩盖的地域广、运行环境简单、设备的隐患和各种人为因素的影响，电气故障的发生难以避开。

在电力系统中的任何事故，都有可能对电力系统的运行产生重大影响，为了确保配电系统的正常运行。

必需正确地设置继电保护装置，分析继电保护的故障和总结常见的一般故障的处理方法。

一、电力系统继电保护介绍1、继电保护的作用在电力系统被保护元件发生故障的时候，继电保护装置能自动、有选择性地将发生故障元件从电力系统中切除掉来保证无故障局部恢复正常运行状态，使故障元件避开连续遭到损害，以削减停电的范围;同时，继电保护装置也是电力系统的监控装置，可以准时测量系统电流电压，从而反映系统设备运行状态。

2、继电保护的组成继电保护一般由输入局部、测量局部、规律推断局部和输出执行局部组成。

现场信号输入局部一般是要进展必要的前置处理。

测量信号要转换为规律信号，依据测量局部各输出量的大小、性质、规律状态、输出挨次等信息，依据肯定的规律关系组合运算最终确定执行动作，由输出执行局部完成最终任务。

二、继电保护的定值整定继电保护整定的根本要求也应当满足选择性、速动性、灵敏性和牢靠性的要求。

为实现继电保护的四个根本特性，必需对继电保护装置进展最科学的选择及应用。

这就用到了技术人员通常说的整定计算。

整定计算是通过对电力系统的各个参数进展分析，对系统各点进展短路计算，从而得到短路电路、暂态电流、励磁涌流等等各种数据。

依据这些数据分析确定各种保护的定值，来保证继电器的牢靠性和选择性。

对于保护对象的分析中，了解常见的故障类型，从而加上延时、方向以及电压闭锁等元素来保障继电保护的灵敏性和选择性。
