乐山地区输电线路避雷器布置研究 吴小虎

避雷器在输电线路防雷中的应用【摘要】避雷器的发明，为输电线路防雷系统提供了便利，如何解决好避雷器在输电线路防雷中的应用问题，本文就避雷器在输电线路防雷中的应用这个话题进行了探讨，主要从三个方面进行分析，首先从避雷器的概况入手，其次是避雷器在输电线路防雷中的应用现状：避雷器的质量不过关、避雷器的电压分布不均匀、避雷器的检修工作不到位等三个方面，最后提出了避雷器在输电线路防雷中的应用，通常表现在避雷器的选用、避雷器的安装与维护、避雷器的应用原理，有利于输电线路防雷系统功能的发挥。

【关键词】避雷器；输电线路；应用在经济发展，社会进步的今天，避雷针已经开始在输电线路防雷中应用。

虽然避雷器的设备一直都存在着一定的问题，但是科技的发展，输电线路的建设成为我国社会发展的基础，只有通畅的输电线路才能保证我国社会主义现代化建设的顺利进行，近年来，我国社会主义建设各方面都取得了长足的发展。

输电线路的在我国建设中的作用是不容忽视，而避雷器在输电线路中的应用可以良好的解决这一问题，因此，要重视避雷器在输电线路防雷中的应用，保障我国输电线路成为社会主义现代化的助推器。

1 避雷器的概况避雷器是一种过电压限制器，它的概念按照广义和狭义之分，可分为两种。

从狭义上说它主要是保护电气等相关的配套设备不受到大气过电压损坏。

广义上说它是一种有效释放电压的能量，对过电压的幅值给予限制等，在电压超过应有幅值时，就造成过电压的情形，此时避雷器可以调整电压的幅值，使其不会受到电压的损坏，在过电压影响下，也可以恢复正常的电器。

避雷器在20世纪初期就已经开始使用了，它当时的形状是羊角形的，曾经被用在高空输电线路中，可以有效地预防雷击以及其造成的绝缘设备的破损和停电的情况等。

避雷器的主要作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而造成损坏。

而且我国现在避雷系统实施是在2004年3月1日建设部制定的，但是随着经济的发展，社会的进步，我国2011年10月1日，有颁布并实施了《建筑物设计防雷规范》，针对雷电防护、雷电安全规范、避雷器的使用执行标准等都做出了明确的规定，这些都更有利于我国输电线路中避雷针的安全使用。

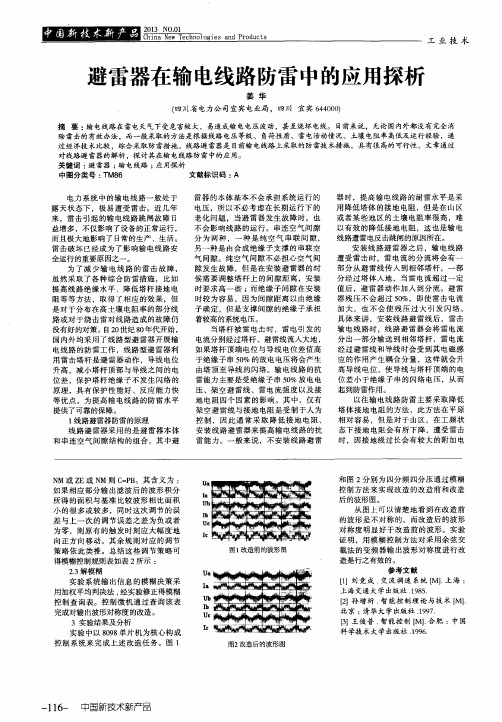

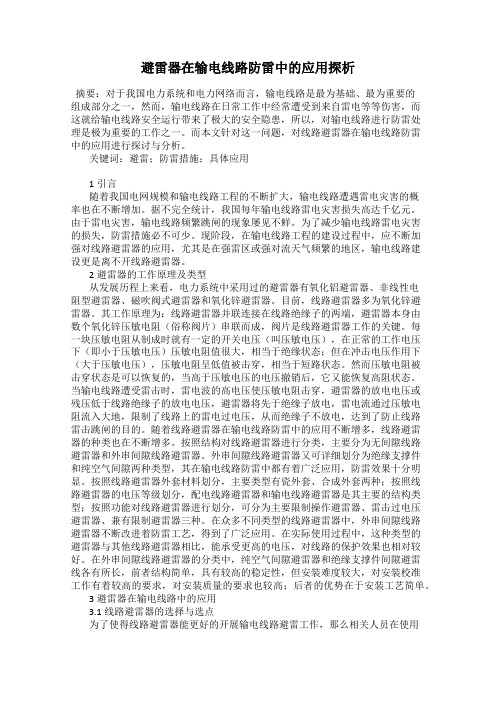

避雷器在输电线路防雷中的应用探析摘要：对于我国电力系统和电力网络而言，输电线路是最为基础、最为重要的组成部分之一，然而，输电线路在日常工作中经常遭受到来自雷电等等伤害，而这就给输电线路安全运行带来了极大的安全隐患，所以，对输电线路进行防雷处理是极为重要的工作之一。

而本文针对这一问题，对线路避雷器在输电线路防雷中的应用进行探讨与分析。

关键词：避雷；防雷措施；具体应用1引言随着我国电网规模和输电线路工程的不断扩大，输电线路遭遇雷电灾害的概率也在不断增加。

据不完全统计，我国每年输电线路雷电灾害损失高达千亿元。

由于雷电灾害，输电线路频繁跳闸的现象屡见不鲜。

为了减少输电线路雷电灾害的损失，防雷措施必不可少。

现阶段，在输电线路工程的建设过程中，应不断加强对线路避雷器的应用，尤其是在强雷区或强对流天气频繁的地区，输电线路建设更是离不开线路避雷器。

2避雷器的工作原理及类型从发展历程上来看，电力系统中采用过的避雷器有氧化铝避雷器、非线性电阻型避雷器、磁吹阀式避雷器和氧化锌避雷器。

目前，线路避雷器多为氧化锌避雷器。

其工作原理为：线路避雷器并联连接在线路绝缘子的两端，避雷器本身由数个氧化锌压敏电阻（俗称阀片）串联而成，阀片是线路避雷器工作的关键。

每一块压敏电阻从制成时就有一定的开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态；但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。

然而压敏电阻被击穿状态是可以恢复的，当高于压敏电压的电压撤销后，它又能恢复高阻状态。

当输电线路遭受雷击时，雷电波的高电压使压敏电阻击穿，避雷器的放电电压或残压低于线路绝缘子的放电电压，避雷器将先于绝缘子放电，雷电流通过压敏电阻流入大地，限制了线路上的雷电过电压，从而绝缘子不放电，达到了防止线路雷击跳闸的目的。

随着线路避雷器在输电线路防雷中的应用不断增多，线路避雷器的种类也在不断增多。

论架空输电线路防雷技术一、概述电力线路是电力网的主要组成部分。

输电线路是发电厂向电力负荷中心输送电能及负荷中心之间相互联络的线路，输送容量大，送电距离远，线路电压等级高，是电力网的骨干网架。

赣西供电公司位于江西电网的中西部，北与连南昌供电公司接壤，南与吉安供电公司毗连，处于连接江西南北电网的重要位置。

近年来由于220KV线路故障较多，严重危及了电网的安全运行。

针对输电线路在运行过程中承受工作电压、操作过电压或大气过电压时，都可能会发生绝缘闪络事故。

近几年来因治理污闪事故的调爬等措施使线路的绝缘水平得到提高，线路在工作电压作用下的可靠性也明显提高。

由于输电线路所经地区的地形、地貌、雷电活动情况〔包括气候条件〕以及线路自身的防雷设计和绝缘水平不同，雷击引起的故障率有很大的差异。

我国线路防雷规程中以40日/年的雷暴日作为线路防雷设计和运行考核的标准。

雷电活动与地球大气环境密切相关，分散性和随机性很大，只有通过长期观测和分析，才能正确掌握某个区域范围内的雷电活动统计规律。

我国电力系统从上个世纪六十年代开始，专业技术人员采取在线路杆塔下埋设磁钢棒的方法记录线路落雷的情况。

当前正在应用“雷电观测与定位系统”。

这个系统可以实时地将地闪雷电流的极性、幅值、落雷点的经、纬度以及准确到微秒级的落雷时间等雷电参数探测并实时记录下来。

经过分析计算和积累，可以准确地掌握该系统所覆盖范围内的雷电活动规律。

杆塔的接地电阻是影响雷击跳闸率的重要因素，计算说明：杆塔的接地电阻如增加10～20Ω，雷击跳闸率将会增加50%～100%。

为此，为提高供电可靠性，投入大量的人力和财力进行杆塔接地电阻的改造，使所有线路杆塔的接地电阻满足防雷设计的要求，保证了雷击跳闸率满足规程的要求。

表2 杆塔耐雷水平与接地电阻的关系失效的区间增大，雷击跳闸率比平原地区的输电线路高得多。

在杆塔的保护角相同的情况下，高度愈高，雷击跳闸率也愈高。

合理配置线路杆塔的绝缘水平和布置方式，会提高杆塔的耐雷水平，尤其是提高线路遭受绕击时的耐雷水平，从而降低雷击故障跳闸率。

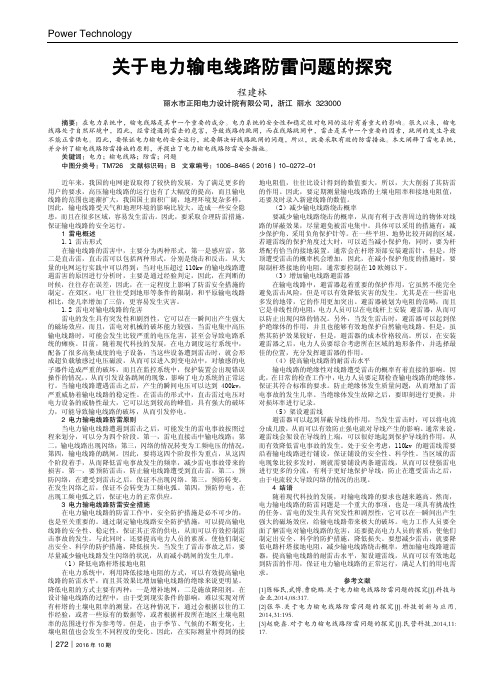

Power Technology︱272︱2016年10期关于电力输电线路防雷问题的探究程建林丽水市正阳电力设计院有限公司，浙江 丽水 323000摘要：在电力系统中，输电线路是其中一个重要的成分。

电力系统的安全性和稳定性对电网的运行有着重大的影响。

很久以来，输电线路处于自然环境中，因此，经常遭遇到雷击的危害，导致线路的跳闸，而在线路跳闸中，雷击是其中一个重要的因素，跳闸的发生导致不能正常供电。

因此，要保证电力输电的安全运行，就要解决好线路跳闸的问题，所以，就要采取有效的防雷措施。

本文阐释了雷电系统，并分析了输电线路防雷措施的原则，并提出了电力输电线路防雷安全措施。

关键词：电力；输电线路；防雷；问题中图分类号：TM726 文献标识码：B 文章编号：1006-8465（2016）10-0272-01近年来，我国的电网建设取得了较快的发展，为了满足更多的用户的要求，高压输电线路的运行也有了大幅度的提高，而且输电线路的范围也逐渐扩大，我国国土面积广阔，地理环境复杂多样，因此，输电线路受天气和地理环境的影响比较大，造成一些安全隐患，而且在很多区域，容易发生雷击。

因此，要采取合理防雷措施，保证输电线路的安全运行。

1 雷电概述1.1 雷击形式在输电线路的雷害中，主要分为两种形式，第一是感应雷，第二是直击雷，直击雷可以包括两种形式，分别是绕击和反击。

从大量的电网运行实践中可以得到：当对电压超过110kv的输电线路遭遇雷害的原因进行分析时，主要是通过经验判定，因此，在判断的时候，往往存在误差，因此，在一定程度上影响了防雷安全措施的制定。

在郊区，电厂往往受到地形等条件的限制，和平原输电线路相比，绕几率增加了三倍，更容易发生灾害。

1.2 雷电对输电线路的危害雷电的发生具有突发性和剧烈性，它可以在一瞬间出产生强大的磁场效应，而且，雷电对机械的破坏能力较强，当雷电集中高压输电线路时，可能会发生比较严重的电压危害，甚至会导致电路系统的瘫痪。

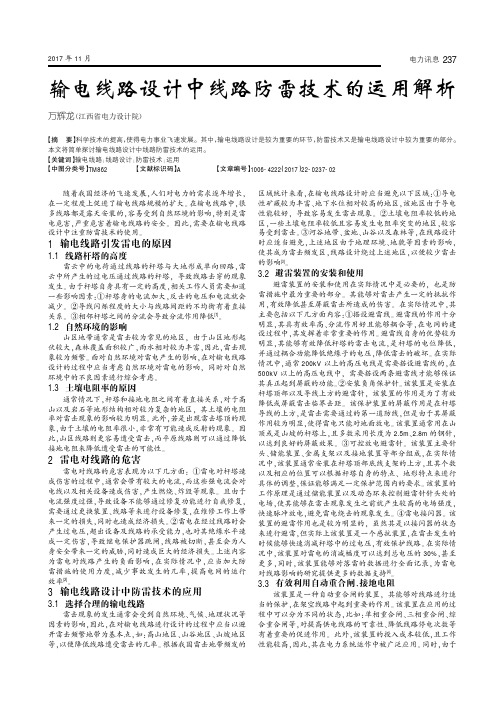

2017年11月输电线路设计中线路防雷技术的运用解析万辉龙（江西省电力设计院）【摘要】科学技术的提高，使得电力事业飞速发展。

其中，输电线路设计是较为重要的环节，防雷技术又是输电线路设计中较为重要的部分。

本文将简单探讨输电线路设计中线路防雷技术的运用。

【关键词】输电线路；线路设计；防雷技术；运用【中图分类号】TM862【文献标识码】A【文章编号】1006-4222（2017）22-0237-02随着我国经济的飞速发展,人们对电力的需求逐年增长,在一定程度上促进了输电线路规模的扩大。

在输电线路中,很多线路都是露天安装的,容易受到自然环境的影响,特别是雷电危害,严重危害着输电线路的安全。

因此,需要在输电线路设计中注重防雷技术的使用。

1输电线路引发雷电的原因1.1线路杆塔的高度雷云中的电荷通过线路的杆塔与大地形成单向回路,雷云中所产生的过电压通过线路的杆塔,导致线路击穿的现象发生。

由于杆塔自身具有一定的高度,相关工作人员需要知道一些影响因素:①杆塔身的电流加大,反击的电压和电流就会减少。

②导线闪烁程度的大小与线路间距的不均衡有着直接关系。

③相邻杆塔之间的分流会导致分流作用降低[1]。

1.2自然环境的影响山区地带通常是雷击较为常见的地区,由于山区地形起伏较大,森林覆盖面积较广,雨水相对较为丰富,因此,雷击现象较为频繁。

面对自然环境对雷电产生的影响,在对输电线路设计的过程中应当考虑自然环境对雷电的影响,同时对自然环境中的不良因素进行综合考虑。

1.3土壤电阻率的原因通常情况下,杆塔和接地电阻之间有着直接关系,对于高山以及岩石等地形结构相对较为复杂的地区,其土壤的电阻率对雷击现象的影响较为明显。

此外,若是出现雷击塔顶的现象,由于土壤的电阻率很小,非常有可能造成反射的现象。

因此,山区线路则更容易遭受雷击,而平原线路则可以通过降低接地电阻来降低遭受雷击的可能性。

2雷电对线路的危害雷电对线路的危害表现为以下几方面:①雷电对杆塔造成伤害的过程中,通常会带有较大的电流,而这些强电流会对电线以及相关设备造成伤害,产生燃烧、炸毁等现象。

输电线路防雷中线路避雷器的运用摘要：在建设电力系统的过程中，输电线路是其最为关键的组成部分之一，与整个系统的正常供电密切相关。

然而，输电线路在运行中经常会受到雷电灾害的破坏，从而造成电网的安全事故，破坏了供电的稳定性和安全性。

由于线路避雷器在输电线路中得到了越来越多的应用，防雷效果取得了明显的提高。

因此，本文针对线路避雷器在输电线路防雷中的应用问题进行了探讨。

关键词：输电线路；线路避雷器；电力传输引言目前，我国的电力行业在规模和投入上越来越大，输电线路工程项目日益增多，但是很多的输电线路容易受到雷电破坏。

据有关部门的数据统计，中国每年由于雷电灾害而导致输电线路损失的金额高达上亿元。

同时家用电路中也常受到雷电影响，常常导致输电线路的断电、跳闸等问题。

为了由于雷电灾害造成的输电线路损耗，输电线路的防雷措施凸显的更为重要。

目前，在输电线路工程的施工期间，需要加强线路避雷器的使用。

特别是在雷场较强或频繁的强对流天气的地区，输电线路的建设与线路避雷器的采用密不可分。

1 线路避雷器的应用原理线路避雷器的防雷原理是通过避雷器将雷击电流分流，以减小通过传输塔而引入地面的电流强度，降低塔体的感应电动势。

同时避雷器将大部分的雷击电流通过避雷导体输送到附近的塔架，再将电流输送到地面，在避雷器分流的过程中通过避雷导流器在顶部之间的不同传输，使电源线在导体中产生电磁感应，出现电耦合现象。

目前我国的高压输电线路承载的电压很大。

在这种电耦合过程中，避雷导体中的电流要远远大于传输导线中的电流。

所以传输线会产生较高的感应电动势，从而增加了电线的电压，进一步降低了雷击塔顶与传输线之间的电压差，进一步保证了塔体之间的电压差。

并且绝缘子串低于绝缘子串的击穿电压可以避免闪络现象。

在防雷时，线路避雷器类似于一个分流器，但由于线路避雷器一般与空气间隙串联，所以在正常供电时，避雷器常常处于断开状态，不会影响到正常的电力供应。

此外，线路避雷器无电流产生，也能够防止线路避雷器的内部出现老化的现象，使其能够长时间保持高效的工作状态。

输电线路防雷设计及措施的探讨何　平(泸州电业局设计院,四川泸州　646000)摘　要:通过对雷击过程及线路在遭受各种雷击情况下,过电压产生的原因、引起绝缘子发生闪络、线路跳闸,影响线路耐雷水平的相关参数特性的分析,有针对性地提出在线路防雷设计、运行维护、施工过程中应加以考虑的一些问题;并对不同雷击所产生效果的不同,对线路的防雷设计进行探讨,提出一些相应的防雷方式和解决办法,以提高送电线路耐雷水平。

关键词:输电线路;防雷措施A b s t r a c t:T h i s p a p e r w i l l a n a l y s e s t h e f a c t o r s o f t r a n s m i s s i o n l i n e o v e r v o l t a g e i n l i g h t n i n g a n d a n a l y z e t h e r e l a t i o n s h i pb e t w e e n a n t i-l i g h t n i n g l e v e l a n dt r a n s m i s s i o n p a r a m e t e r s.I t w i l l a l s o g i v e s e v e r a l a s p e c t s t h a t s h o u l d b e c o n s i d e r e d i n l i g h t n i n g p r o-t e c t i o na n d p r o v i d e s o m e w a y s t o r e d u c e t h e l i g h t n i n g d a m a g e.K e yw o r d s:T r a n s m i s s i o nl i n e;l i g h t n i n g p r o t e c t i o n中图分类号:T M862　文献标识码:A　文章编号:1003-6954(2008)增-0025-05 随着国民经济的发展与电力需求的不断增长,电力生产的安全问题也越来越突出。

输电线路避雷器的应用及其安装分析摘要：现如今我国每年都会架设很多的输电线路，下雨天气中输电线路常常会遭到雷电的袭击，进而造成输电线路的损坏。

面对这种情况我们要对现阶段输电线路的避雷设施进行技术方面的剖析，并对避雷设施具体应用进行简要分析，在这基础上配合相关地区的避雷设施的安装和利用的经验，我将提出绕击和反击这两种最常见的避雷针设施的安装，提出自己的见解和意见，并且希望在此基础上进一步对输电线路的避雷保护提出更加具体的安装措施。

关键词：输电线路，雷电袭击；避雷设施，前言：输电线路是现如今供电系统中最为重要的一个部分，输电线路在我国各个地区都有非常广的分布、但是输电线路经常会受到雷电袭击的影响和各种恶劣环境的侵蚀造成意外的出现，雷电的袭击是现如今我国自然因素造成线路跳闸的主要原因，并且个别地区因为雷电袭击而造成的线路跳闸的情况占到了总数的一半左右，甚至有地区这种情况达到了百分之七十。

所以我们通过以上的情况我们可以了解到，在各种输电线路上设立避雷设施可以提高输电线路的稳定，并进一步提升我国供电整体的送电持续性和稳定性。

1.输电线路上避雷设施的使用早期美国就将避雷设施配备在了输电线路的相关的设施上。

除此之外，在我们临近的国家日本也很早使用了避雷针技术并且在输电线路上广泛的使用，在早期的日本沿海通常是利用避雷针和保护间隔相结合的避雷技术来对输电线路进行保护。

八十年代后期，日本在研究方面就开始了避雷针和绝缘粒子共同运作的避雷现代化技术，这一技术很快的成型了并且很快的投入到了使用中来，这种现代化技术的使用使下雨的天气中能起到很好的避免雷电袭击的效果，并且对输电线路进行更好的保护。

当日本在进行现代化避雷技术的研发和对其进行广泛的使用的同时，我国在避雷针现代化的研究也开始进入到了试验的阶段，我国在避雷针方面研制出了适合不同输电线路具有复合外套的金属氧化物避雷设施。

这时候怎样将避雷针的结构缩减、减少避雷针自身的重量，就成为了日本在日后研发避雷针设施的主要研究方向，配合这个方向的研究，日本研制出了具有串联间隙的新型复合外套避雷针，这种避雷针的结构更加简单，自身的重量也进一步的减少。

高压输电线路防雷技术探讨构建吴放摘要：近几年，我国电力事业发展迅速，无论是电网规模还是电网运行性能，均得到了长足的发展和提高，带动我国高压输电线路进一步建设发展的同时，提高了对于高压输电线路运行安全的标准要求。

我国地域广袤，地势地貌较为复杂，同时出于多方面因素考虑，高压输电线路多架设在野外空旷区域，且线路长度较长，容易受到自然雷击的影响，导致线路故障、局域电网瘫痪等问题，破坏电网系统运营正常的安全和稳定。

笔者从雷击对高压输电线路的破坏机理入手，就线路防雷技术，发表几点看法，以供相关单位参考。

关键词：高压输电线路；防雷技术；破坏机制在电力系统中高压输电线路占据重要地位，其承载着电力能源输送、连接发电厂和电力用户的重要职能。

近几年，我国电力事业发展迅速，无论是电力系统规模，还是电力系统运行性能，均得到了长足的发展和提高，不仅带动了高压输电线路进一步地建设发展，并且提高了对于高压输电线路运行安全的标准要求。
