机动车风洞流场的检测方法徐文劼【摘要】讨论了机动车风洞试验中有关风速和流场品质的检测方法,介绍了测试手段的原理和特性.结合风洞实验室中流场的几种主要技术参数,分析并介绍了与之相适应的测试方法,为相应领域的实际应用提供参考.【期刊名称】《上海计量测试》【年(卷),期】2018(045)006【总页数】4页(P4-7)【关键词】风洞实验室;流场品质;风速检测【作者】徐文劼【作者单位】上海市计量测试技术研究院【正文语种】中文0 引言机动车风洞实验室是针对整车进行环境试验的大型试验场所。
它通过风机和经过设计的管道产生人造风场，可模拟各种行车环境中遇到的空气阻力、噪声、热力学状态，再配合其他设备可进一步模拟天气环境和日照辐射等。
机动车风洞试验涉及测试车辆的安全性、稳定性、极端气候环境下的可靠性，同时对车辆的外形设计、底盘设计、动力损失控制、节能减排等方面都需要参照机动车风洞试验的结果。
机动车风洞实验室造价昂贵、设备复杂、设计要求较高。
2009年9月国内第一座机动车风洞实验室在上海同济大学建成，填补了国内机动车研发设计领域的多个空白。
2016年，上汽集团投资在上海嘉定建成一座大型机动车风洞实验室。
随着国内各类风洞实验室陆续建成，厂商的各类检测需求也日益增长，而相关领域计量检测技术尚不成熟，关于机动车风洞流场的检测方法急需创新和完善。
1 风洞实验室主要技术参数及流场品质指标风洞实验室是多设备协作的环境试验系统，以上汽风洞实验室为例，所涉及的主要技术参数见表1。
由表1可见，一个成熟的机动车风洞实验室其功能是较为多样和复杂的，通常在样车试验中会根据研究方向，选择一些主要影响参数进行模拟。
如图1所示，风洞实验室主要通过风机和管道协作，产生一个连续的风场，其中试验段的流场品质是影响整车实验的关键，也是测试人员关注的核心区域，本文仅探讨针对该区域流场品质的检测方法。
风洞实验段的流场品质主要涉及气流速度分布的均匀度、平均气流方向偏离风洞轴线的大小、沿风洞轴线方向的压力梯度、截面温度分布的均匀度、气流的湍流度和噪声等级等参数。

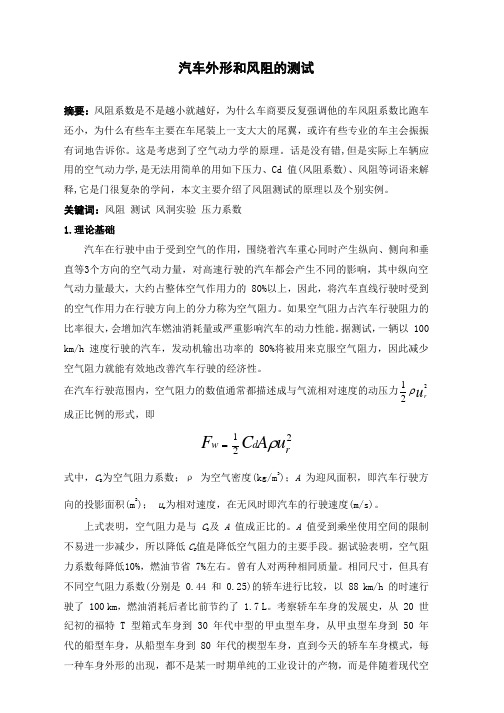

汽车外形和风阻的测试摘要：风阻系数是不是越小就越好，为什么车商要反复强调他的车风阻系数比跑车还小，为什么有些车主要在车尾装上一支大大的尾翼，或许有些专业的车主会振振有词地告诉你。
这是考虑到了空气动力学的原理。
话是没有错,但是实际上车辆应用的空气动力学,是无法用简单的用如下压力、Cd 值(风阻系数)、风阻等词语来解释,它是门很复杂的学问，本文主要介绍了风阻测试的原理以及个别实例。
关键词：风阻 测试 风洞实验 压力系数1.理论基础汽车在行驶中由于受到空气的作用，围绕着汽车重心同时产生纵向、侧向和垂直等3个方向的空气动力量，对高速行驶的汽车都会产生不同的影响，其中纵向空气动力量最大，大约占整体空气作用力的 80%以上，因此，将汽车直线行驶时受到的空气作用力在行驶方向上的分力称为空气阻力。
如果空气阻力占汽车行驶阻力的比率很大，会增加汽车燃油消耗量或严重影响汽车的动力性能。
据测试，一辆以 100 km/h 速度行驶的汽车，发动机输出功率的 80%将被用来克服空气阻力，因此减少空气阻力就能有效地改善汽车行驶的经济性。
在汽车行驶范围内，空气阻力的数值通常都描述成与气流相对速度的动压力u r 221ρ成正比例的形式，即221r d w u A C F ρ= 式中，C D 为空气阻力系数；ρ 为空气密度(kg/m 3)；A 为迎风面积，即汽车行驶方向的投影面积(m 2)； u r 为相对速度，在无风时即汽车的行驶速度(m/s)。
上式表明，空气阻力是与 C D 及 A 值成正比的。
A 值受到乘坐使用空间的限制不易进一步减少，所以降低 C D 值是降低空气阻力的主要手段。
据试验表明，空气阻力系数每降低10%，燃油节省 7%左右。
曾有人对两种相同质量。
相同尺寸，但具有不同空气阻力系数(分别是 0.44 和 0.25)的轿车进行比较，以 88 km/h 的时速行驶了 100 km ，燃油消耗后者比前节约了 1.7 L 。
基于风洞实验和数值模拟的风力发电机组叶片设计与性能优化风力发电作为可再生能源的重要组成部分之一，在可持续发展的背景下，具有巨大的发展潜力。
风力发电机组的叶片设计和性能优化是提高风力发电机组发电效率和可靠性的关键。
一、风洞实验在风力发电机组叶片设计中的应用风洞实验是一种模拟大气中的风场环境，通过对风力发电机组叶片进行试验，获取流场信息及叶片受力情况，为叶片设计与性能优化提供实验数据。
风洞实验可以定量地测量风力对叶片的作用力和研究叶片的振动特性，进一步完善叶片结构和形状。
1. 流场分析：风洞实验可以通过测量风场的速度分布、风向角等参数，揭示叶片在实际工作状态下的流动特性。
通过风洞实验，可以绘制出叶片表面的压力分布等流场参数，为叶片优化设计提供依据。
2. 受力分析：风洞实验能够准确测量风力对叶片的作用力，包括风速、风向对叶片的压力及力矩的作用。
通过风洞实验获取受力数据，可以优化叶片材料和结构，提高叶片的刚度和抗风能力。
3. 振动分析：风洞实验可以模拟真实的风速和风向，对叶片进行振动测试。
通过测量叶片的振幅、频率等参数，可以评估叶片在不同工况下的振动性能，进而优化叶片结构，提高叶片的稳定性和寿命。
二、数值模拟在风力发电机组叶片设计中的应用数值模拟是一种通过计算机模拟叶片在风场中的流动情况，获取叶片流场分布和受力情况的方法。
数值模拟方法可以对叶片的设计方案进行评估和优化，辅助风力发电机组叶片设计工作。
1. 流场分析：数值模拟可以通过计算流体力学方法，对风力发电机组叶片在风场中的流动进行模拟和分析。
通过分析流场参数，如速度分布、压力分布等，可以准确预测叶片的性能，并且可以快速评估不同叶片设计的效果。
2. 受力分析：数值模拟可以计算叶片在风力作用下的应力分布和载荷情况。
通过模拟叶片受力情况，可以评估叶片的刚度和抗风能力，并优化材料和结构设计。
3. 噪音分析：数值模拟可以模拟叶片在运行过程中产生的噪音。
通过分析噪音源的位置和特性，可以优化叶片设计，减少风力发电机组产生的噪音，提高风力发电机组的环境适应性。
风洞试验与数值模拟相结合的气动设计方法研究引言气动设计是现代航空航天领域中至关重要的一环。
为了确保飞行器的稳定性、安全性和性能，工程师们需要进行精确而全面的气动设计。
其中，风洞试验和数值模拟是两种常见的设计方法。
本文将探讨风洞试验与数值模拟相结合的气动设计方法，并研究如何充分发挥二者的优势，以提高气动设计的准确性和效率。
1. 风洞试验的作用风洞试验是一种通过模拟气流场来评估飞行器气动性能的方法。
它可以提供真实的飞行环境，使工程师们能够直接观察和测量飞行器在不同风速和姿态下的气动特性。
风洞试验的优势在于实验数据的准确性和可靠性，以及对流动现象的直观理解。
然而，传统的风洞试验也存在一些局限性。
首先，风洞试验的成本较高，需要耗费大量的时间和资源。
其次，由于风洞试验的实验环境受到限制，无法全面地模拟真实飞行条件。
因此，风洞试验往往需要结合其他方法来进行综合分析。
2. 数值模拟的优势数值模拟是一种基于计算流体力学原理的气动设计方法。
通过建立飞行器的数值模型和边界条件，使用数值方法求解流动方程，可以得到飞行器在不同气动条件下的流场分布和力学特性。
数值模拟的优势在于成本较低、效率较高，能够模拟复杂的气动现象和多重边界条件。
与风洞试验相比，数值模拟能够提供更详细的数据和更全面的流场信息。
工程师们可以通过数值模拟对不同设计方案进行比较和评估，优化飞行器的气动性能。
然而，数值模拟也存在一些不确定性，并且需要验证和修正实验数据以提高模拟的精确性。
3. 风洞试验与数值模拟的结合为了充分利用风洞试验与数值模拟的优势，工程师们逐渐发展出一种相结合的气动设计方法。
首先，他们可以利用数值模拟来预先评估飞行器在风洞试验中的气动性能。
通过对不同设计参数进行数值模拟，可以筛选出最有潜力的设计方案，减少风洞试验的时间和成本。
其次，工程师们可以利用风洞试验数据对数值模拟进行验证和修正。
通过将风洞试验数据与数值模拟结果进行比较，可以确定数值模型中的误差和不确定性，并改进模拟的精确性。
列车风洞试验综述1列车风洞模型试验系统1.1风洞的基本类型及基本原理当对列车的空气动力学特性进行试验研究时，直接而真实的方法是在线实车试验，但进行一次试验需要耗费大量的人力、物力、财力，组织一次试验很不容易，得到的数据有限，加之自然条件千变万化，如环境的风速和风向不可控制等，重复性难以保证，而且，实车试验需在列车制造出来后才能进行，用于研制新车代价太高，因此实车试验一般以验证、评估、考核试验为主，兼顾研究性试验。
于是，人们就想用模型试验来代替实车试验。
风洞是能人工产生和控制气流，以模拟飞行器或物体周围气体的流动，并可量度气流对物体的作用以及观察物理现象的一种管道状实验设备，它是进行空气动力实验最常用、最有效的工具。
风洞模型试验是研究列车气动特性中应用最广泛的手段之一。
它具有试验理论和试验手段成熟、测量精密，气流参数如速度、压力等易于控制，并且基本不受天气变化的影响等优点。
为了满足不同类型空气动力试验的要求，现代风洞的种类繁多。
风洞通常按照试验段气流的马赫数来分类，有低速风洞（Ma<0.3）、亚音速风洞（0.3<Ma<0.8）、跨音速风洞（0.8<Ma<1.5）、超音速风洞（1.5<Ma<4.5）、高超音速风洞（4.5<Ma<10）、极高速风洞（Ma>10）等。
列车模型风洞试验一般在低速风洞中进行。
低速风洞按通过试验段气流循环形式来分，有直流式和回流式两种基本类型。
按试验段结构不同，低速风洞又有“开口”和“闭口”之别。
直流式风洞的特点是把通过试验段的气流排在风洞外部，如图1。
回流式风洞的特点是通过试验段的气流经循环系统再返回试验段，如图2。
图1 直流式风洞图2回流式风洞对列车在空气中的等速直线运动，按照运动的相对性原理，在空气动力特性研究中，可以认为列车静止不动，与列车速度大小相同方向相反的空气流过列车，列车上承受的空气动力与类车运动在静止的空气中承受的空气动力完全相同。
