第1篇一、项目背景随着城市化进程的加快，高楼大厦、重要设施的建设日益增多，雷电灾害对人们的生命财产造成的损失也日益严重。
避雷器作为一种重要的防雷设备，其安装与施工质量直接关系到防雷效果和建筑物的安全。
本方案旨在制定一套科学、合理、高效的避雷器施工方案，确保施工质量，提高防雷效果。
二、施工准备1. 技术准备（1）组织施工人员进行避雷器安装技术的培训，确保施工人员掌握避雷器的原理、性能、安装方法及注意事项。
（2）熟悉国家相关防雷标准和规范，如《建筑物防雷设计规范》等。
（3）编制施工组织设计，明确施工流程、质量要求和进度安排。
2. 材料准备（1）避雷器：根据设计要求选择合适的避雷器，确保其性能满足防雷要求。
（2）接地材料：如接地棒、接地线、接地网等。
（3）施工工具：如扳手、螺丝刀、电焊机、切割机等。
3. 现场准备（1）施工现场应平整、宽敞，确保施工顺利进行。
（2）施工区域应设置安全警示标志，防止非施工人员进入。
（3）确保施工用电安全，避免触电事故。
三、施工流程1. 基础施工（1）根据设计图纸，确定避雷器的安装位置。
（2）挖设接地沟，沟深应满足设计要求。
（3）铺设接地网，确保接地电阻符合规范要求。
2. 避雷器安装（1）将避雷器固定在支架上，确保其安装牢固。
（2）连接避雷器与接地网，确保连接可靠。
（3）检查避雷器安装质量，确保无遗漏、松动等问题。
3. 接地系统施工（1）根据设计要求，铺设接地线。
（2）连接接地线与接地网，确保连接可靠。
（3）检查接地系统，确保接地电阻符合规范要求。
4. 测试与验收（1）使用接地电阻测试仪检测接地电阻，确保其符合规范要求。
（2）检查避雷器安装质量，确保无遗漏、松动等问题。
（3）对避雷器进行放电测试，确保其性能满足防雷要求。
四、施工质量控制1. 材料质量（1）确保使用的避雷器、接地材料等符合国家相关标准和规范。
（2）对材料进行检查，确保无损坏、变形等问题。
2. 施工工艺（1）严格按照施工规范进行施工，确保施工质量。
《输电线路避雷器安装施工方案》一、项目背景随着电力需求的不断增长，确保输电线路的安全稳定运行至关重要。
雷电是影响输电线路安全的主要因素之一，为了提高输电线路的耐雷水平，减少雷击跳闸事故的发生，决定在特定的输电线路上安装避雷器。
本次安装避雷器的输电线路位于[具体地理位置]，线路电压等级为[具体电压等级]。
该线路承担着重要的电力输送任务，由于所处地区雷电活动频繁，近年来多次发生雷击跳闸事故，给电力系统的安全稳定运行带来了严重威胁。
二、施工步骤1. 施工准备- 组织施工人员进行技术交底，明确施工任务、技术要求和安全注意事项。
- 对施工所需的材料和设备进行检查和验收，确保其质量符合要求。
- 办理相关的施工许可证和工作票，做好施工现场的安全防护措施。
2. 基础检查- 对避雷器安装的基础进行检查，确保基础的强度和稳定性符合要求。
- 测量基础的尺寸和标高，与设计图纸进行核对，如有偏差应及时进行调整。
3. 避雷器组装- 将避雷器的各个部件按照说明书进行组装，确保组装正确无误。
- 对组装好的避雷器进行电气试验，测试其绝缘性能和耐压水平，确保其符合要求。
4. 避雷器安装- 将组装好的避雷器吊装到安装位置，使用螺栓将其固定在杆塔上。
- 调整避雷器的安装角度和高度，使其与输电线路的导线保持一定的距离。
- 连接避雷器的接地引线，确保接地良好。
5. 线路恢复- 安装完成后，对输电线路进行检查，确保线路的连接正确无误。
- 拆除施工现场的安全防护措施，恢复线路的正常运行。
三、材料清单1. 避雷器本体：[具体型号和数量]2. 避雷器支架：[具体型号和数量]3. 螺栓、螺母、垫片等紧固件：[具体型号和数量]4. 接地引线：[具体型号和数量]5. 电气试验设备：[具体名称和数量]6. 吊装设备：[具体名称和数量]7. 安全防护用品：[具体名称和数量]四、时间安排1. 施工准备：[具体时间区间 1]2. 基础检查：[具体时间区间 2]3. 避雷器组装：[具体时间区间 3]4. 避雷器安装：[具体时间区间 4]5. 线路恢复：[具体时间区间 5]五、质量控制1. 严格按照设计图纸和施工规范进行施工，确保施工质量符合要求。
第1篇一、前言避雷器是一种重要的电力设备，主要用于保护电力系统中的电气设备免受雷击和过电压的损害。
变电站作为电力系统的重要组成部分，其避雷器的安装质量直接关系到电力系统的稳定运行。
本方案旨在为变电站避雷器安装施工提供一套科学、合理、安全、高效的施工方案。
二、施工准备1. 施工人员：组织一支具有丰富施工经验和技能的施工队伍，包括项目经理、施工员、电工、焊工、搬运工等。
2. 施工材料：根据设计要求，准备避雷器、支架、接地线、绝缘子、电缆等材料。
3. 施工工具：电焊机、扳手、螺丝刀、绝缘棒、测电笔、水平尺、线尺、紧线器等。
4. 施工场地：确保施工场地平整、宽敞，符合施工要求。
5. 施工方案：制定详细的施工方案，明确施工步骤、质量要求、安全措施等。
三、施工步骤1. 施工前准备（1）对施工人员进行技术交底，明确施工任务、质量要求、安全措施等。
（2）检查施工材料、工具，确保符合要求。
（3）对施工场地进行清理，确保施工环境安全。
2. 施工过程（1）避雷器安装1）根据设计图纸，确定避雷器的安装位置和支架位置。
2）在支架位置进行钻孔，并使用膨胀螺丝固定支架。
3）将避雷器安装到支架上，确保避雷器与支架连接牢固。
4）检查避雷器接线是否正确，确保接触良好。
（2）接地线安装1）根据设计要求，确定接地线位置。
2）在接地线位置进行钻孔，并使用膨胀螺丝固定接地线支架。
3）将接地线连接到支架上，确保接地线与支架连接牢固。
4）检查接地线连接是否正确，确保接触良好。
（3）绝缘子安装1）根据设计要求，确定绝缘子位置。
2）在绝缘子位置进行钻孔，并使用膨胀螺丝固定绝缘子支架。
3）将绝缘子安装到支架上，确保绝缘子与支架连接牢固。
4）检查绝缘子安装是否正确，确保接触良好。
（4）电缆敷设1）根据设计要求，确定电缆敷设路径。
2）在电缆敷设路径进行挖掘，并铺设电缆沟。
3）将电缆敷设到电缆沟内，确保电缆敷设整齐、无扭曲。
4）检查电缆敷设是否正确，确保接触良好。
避雷器安装施工方案一、工程前期准备1、安全评估和许可在开始工程之前，进行全面的安全评估，以确定潜在的危险和风险，并采取适当的措施来减少或消除这些危险。
获取必要的施工许可和许可证，确保项目合法进行，符合当地法规和标准。
2、材料采购和检验根据项目规格和设计要求，采购必要的避雷器、地线材料和其他相关配件。
在采购材料后，进行详细的材料检验，以确保其质量和规格符合要求。
3、人员和设备准备确保具有必要的技能和培训的人员参与施工，包括电工、工程师和施工人员。
检查和维护所需的施工设备和工具，确保其正常运行和安全性。
4、工程计划和时间表制定详细的工程计划和时间表，包括工程启动日期、施工阶段、完成日期和关键的里程碑。
确保工程计划充分考虑到季节性因素、天气条件和其他可能影响施工进程的因素。
5、场地勘察和测量在开始施工前，进行场地勘察，确认避雷器安装位置、地线系统布置和接地条件。
进行精确的测量和布局，以确保避雷器和地线系统按照设计规格精确安装。
二、基础准备1、基础清理在安装避雷器之前，必须确保工作区域清洁，没有障碍物，并且没有杂物或污垢。
这有助于确保施工人员的安全，以及避雷器和地线系统的稳固性。
移除任何可能妨碍施工的障碍物，例如建筑材料、杂草、垃圾等。
2、基础测量和布局在清理工作完成后，进行精确的基础测量和布局，以确保避雷器和地线系统按照设计要求准确安装。
使用测量工具，如测距仪、水平仪和铅锤，测量和标记避雷器的准确位置。
确保位置的高度、方向和间距与设计规格相符。
根据测量结果，在基础上进行标记，以指示避雷器、地线和接地设备的安装点。
三、杆塔或建筑物准备1、杆塔或建筑物的稳定性评估在开始安装避雷器之前，必须对杆塔或建筑物的结构进行评估，确保其稳定性和结构完整性。
这涉及到检查潜在的损坏或结构问题，如腐蚀、裂缝或杆塔倾斜。
如果发现任何结构问题，必须采取必要的修复措施，以确保杆塔或建筑物能够安全承受避雷器和地线系统的重量和风荷载。

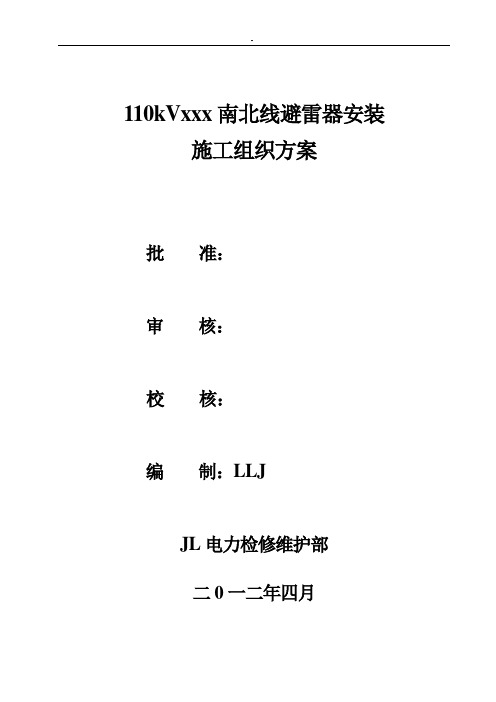

110kVxxx南北线避雷器安装施工组织方案批准：审核：校核：编制：LLJJL电力检修维护部二0一二年四月一、编制依据（1）《110－500kV架空送电线路施工及验收规（GB50233－2005）》；（2）《建筑工程施工质量验收统一标准（GB50300-2001）》；（3）《建设工程文件归档整理规范（GB/T50328-2001）》；（4）《建设工程项目管理规范（GB/T50326-2006）》；（5）《110kV－500kV架空电力线路工程施工质量及评定规程（DL/T5168－2002）》;（6）《110～750kV架空送电线路设计技术规程（DL/T5092-1999）》；（7）《土方与爆破工程施工及验收规范（GBJ201-83）》；（8）《建筑工程质量检验评定标准(GBJ301—88)》；（9）《输电线路施工机具设计、试验基本要求（DL/T875-2004）》；（10）《110kV及以上送变电工程启动及竣工验收规程（DL/T782-2001）》；（11）《国家电网公司输变电工程达标投产考核办法（2007版）》；（12）《国家电网公司输变电优质工程评选办法（2005版）》；（13）《电力建设安全工作规程第2部分架空电力线路（DL 5009.2－2004）》；（14）《国家电网公司电力安全工作规程电力线路部分》；（15）《电力建设安全健康与环境评价管理办法（试行）（国家电网工[2004]488号）》；（16）《电力建设安全健康与环境管理工作规定（国家电网工[2003]168号）》；（17）《输变电工程安全文明施工标准化工作规定（试行）（国家电网基建[2005]403号）》；（18）《国家电网公司输变电工程安全文明施工标准化图册》；（19）《架空输电线路防雷设计》（20）《架空送电线路运行规程》（21）《接地装置施工及验收规范》二、110kVxxx南北线概况110kVxxx南北线从重庆FLJL电力公司220Kv YF变电站引出，经白涛化工园区、玉泉河、江东办事处、蒿枝坝进入LQ工业园区110kV龙桥变电站，线路采用同塔双回架设，导线型号为LGJ-300/25其中乌江跨越段采用LGJ-300/40，线路全长26.4公里，杆塔64基。
张供 2014 年 110kV线路避雷器改造工程青牵一线、榆崇线、崇红线施工组织方案张家口宏垣电力实业总公司2014年 9月批准：审核：校核：编制：一、编制依据（1）《110－500kV架空送电线路施工及验收规（GB50233－2005）》；（2）《建筑工程施工质量验收统一标准（GB50300-2001）》；（3）《建设工程文件归档整理规范（GB/T50328-2001）》；（4）《建设工程项目管理规范（GB/T50326-2006）》；（5）《110kV－500kV架空电力线路工程施工质量及评定规程（DL/T5168－2002）》;（6）《110～750kV架空送电线路设计技术规程（DL/T5092-1999）》；（7）《土方与爆破工程施工及验收规范（GBJ201-83）》；（8）《建筑工程质量检验评定标准(GBJ301—88)》；（9）《输电线路施工机具设计、试验基本要求（DL/T875-2004）》；（10）《110kV及以上送变电工程启动及竣工验收规程（DL/T782-2001）》；（11）《国家电网公司输变电工程达标投产考核办法（2007版）》；（12）《国家电网公司输变电优质工程评选办法（2005版）》；（13）《电力建设安全工作规程第 2 部分架空电力线路（DL 5009.2－2004）》；（14）《国家电网公司电力安全工作规程电力线路部分》；（15）《电力建设安全健康与环境评价管理办法（试行）（国家电网工[2004]488号）》；（16）《电力建设安全健康与环境管理工作规定（国家电网工[2003]168号）》；（17）《输变电工程安全文明施工标准化工作规定（试行）（国家电网基建[2005]403 号）》；（18）《国家电网公司输变电工程安全文明施工标准化图册》；（19）《国网公司基建项目管理规定国网（基建 2）111-2014；》（20）《国网公司基建安全管理规定国网（基建 2）173-2014；》（21）《国网公司基建技术管理规定国网（基建 2）174-2014；》（22）《国网公司基建质量管理规定国网（基建 2）112-2014；》（24）《国网公司输变电工程进度计划管理办法国网（基建3）179-2014；》（25）《国网公司输变电工程设计变更与现场签证管理办法国网（基建 3）185-2014；》（26）《国网公司输变电工程优质工程评定管理办法国网（基建 3）182-2014；》（27）《国网公司输变电工程标准工艺管理办法国网（基建3）186-2014；》（28）《架空输电线路防雷设计》（29）《架空送电线路运行规程》（30）《接地装置施工及验收规范》二、线路概况青牵一线、榆崇线、崇红线部分地段位于山区，地势较高，处于雷害高发区，且未采取过相应的防雷措施，为提高供电可靠性减少雷击跳闸事故的发生。
一、工程概况1.1 编制依据（1）《110kV～500kV架空送电线路施工及验收规范》（GB 50233-2005）（2）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2002）（3）《架空输电线路防雷设计规范》（DL/T 620-1997）（4）《架空送电线路运行规程》（DL/T 741-2001）（5）《接地装置施工及验收规范》（GB 50169-2012）1.2 工程简介本工程为某地区35kV架空送电线路改造项目，旨在提高线路防雷能力，保障电力系统安全稳定运行。
本次改造包括安装架空避雷线，具体施工方案如下。
二、施工准备2.1 材料设备（1）避雷线：选用GJ-35钢绞线，长度满足设计要求；（2）绝缘子：选用FXBW4-35/70复合绝缘子；（3）接地线：选用GJ-50钢绞线，长度满足设计要求；（4）接地体：选用40mm×4mm热镀锌扁钢，长度满足设计要求；（5）金具：选用相应规格的线夹、连接金具等；（6）工具：扳手、电焊机、切割机、卷尺、水平尺等。
2.2 施工人员施工人员应具备相关资质，熟悉施工工艺，了解施工安全规定。
三、施工工艺3.1 施工步骤（1）现场勘察：对施工区域进行勘察，了解地形、地质条件，确定避雷线安装位置；（2）基础处理：对避雷线安装位置的杆塔基础进行处理，确保基础稳定；（3）杆塔定位：根据设计图纸，确定杆塔位置，进行定位；（4）避雷线安装：将避雷线安装于杆塔上，确保安装牢固；（5）绝缘子安装：将绝缘子安装于杆塔上，确保绝缘子安装牢固；（6）接地线安装：将接地线安装于杆塔上，确保接地线安装牢固；（7）接地体安装：将接地体安装于杆塔基础周围，确保接地体安装牢固；（8）接地电阻测试：对接地电阻进行测试，确保接地电阻符合设计要求；（9）验收：对施工完成的项目进行验收，确保施工质量符合规范要求。
3.2 施工要点（1）避雷线安装：确保避雷线与杆塔连接牢固，防止雷击时产生电弧；（2）绝缘子安装：确保绝缘子安装牢固，防止因绝缘子损坏导致事故发生；（3）接地线安装：确保接地线安装牢固，防止雷击时产生电弧；（4）接地体安装：确保接地体安装牢固，防止接地电阻过大；（5）接地电阻测试：确保接地电阻符合设计要求，提高防雷效果。
避雷器安装施工方案一、项目背景随着现代电力设备的不断发展和电力系统的普及应用，雷击事故的发生频率也逐渐增加。
为了保障电力设备和人员的安全，避雷器成为了电力工程中必不可少的设备之一。
本文将介绍避雷器的安装施工方案，确保系统的安全运行。
二、施工前的准备工作1. 工程计划编制：根据实际情况编制施工计划，确保合理安排施工进度和资源需要。
2. 安全防护措施：施工前要做好人员的安全教育和培训，确保施工人员了解避雷器的安装过程和安全注意事项，并且配备必要的安全防护装备。
三、施工过程1. 安装位置的确定：根据电力设备和线路的特点以及设计要求，确定避雷器的安装位置。
一般来说，避雷器应安装在电力设备的进入点、终端、接地装置等位置。
2. 安装材料准备：根据实际需要，准备好避雷器及其配套安装材料，如支架、导线、接地线等。
3. 安装避雷器：按照设计要求，使用适当的工具进行避雷器的固定和接线。
确保避雷器与电力设备之间的连接良好，保证电力设备的正常运行。
4. 接地系统的安装：避雷器的正常工作离不开有效的接地系统，因此，施工过程中要确保接地装置的安装正确可靠，并测试其接地电阻达到规定要求。
5. 防护设施的安装：根据施工现场的实际情况，安装相关的防护设施，确保施工过程中的安全。
四、施工质量控制1. 材料验收：在施工过程中要对所使用的材料进行验收，确保其符合相关标准和规范。
2. 施工现场管理：加强施工现场的管理，确保施工人员按照施工要求进行操作，并做好记录。
3. 安装质量检验：施工完成后，对避雷器的安装情况进行质量检查，确保各项指标符合设计要求。
4. 接地电阻测试：对接地装置进行电阻测试，确保其接地效果达到规定标准。
五、施工后的工作1. 施工记录整理：整理施工过程中的各项记录，包括施工计划、材料验收记录、施工现场记录等。
2. 施工图纸的更新：根据实际情况，对施工图纸进行更新，包括避雷器的安装位置和连接方式等。
3. 保养维护：定期对避雷器进行检查和维护，确保其正常运行。
避雷器施工方案作业方案一、项目背景在建造物、电力设备等场所中，为了保护设备和人身安全，往往需要安装避雷器。
避雷器作为一种重要的防雷设备，能够有效地吸收和分散雷电能量，减少雷击对设备的伤害。
因此，制定一套科学合理的避雷器施工方案作业方案，对于确保施工质量和工程安全具有重要意义。
二、施工方案1. 施工目标本施工方案的目标是确保避雷器的正确安装和可靠性能，以达到有效防雷的目的。
2. 施工准备（1）制定施工计划，明确施工时间和工期。
（2）购买所需的材料和设备，包括避雷器、安装工具等。
（3）组织施工人员，确保具备相应的技术和安全意识。
（4）检查施工现场，确保施工环境符合安全要求。
3. 施工步骤（1）施工前准备- 确定避雷器的安装位置和数量，根据需要进行测量和标记。
- 检查避雷器的质量和完整性，确保符合相关标准要求。
- 准备施工所需的工具和材料。
（2）安装避雷器- 根据设计要求，选择合适的安装方式和位置。
- 进行基础施工，确保避雷器的稳固安装。
- 安装避雷器本体和接地装置，确保连接坚固可靠。
- 进行必要的调试和测试，确保避雷器的正常工作。
（3）施工后处理- 清理施工现场，保持环境整洁。
- 对施工质量进行检查和验收，确保符合相关标准要求。
- 编制施工记录和档案，做好施工资料的整理和归档工作。
4. 安全措施（1）施工人员必须具备相关的安全意识和操作技能，严格按照安全规范进行施工。
（2）施工现场必须设置明显的安全警示标志，确保施工区域的安全。
（3）施工人员必须佩戴个人防护用品，如安全帽、防护眼镜等。
（4）遵守施工现场的消防安全规定，确保施工过程中没有火源和易燃物品。
三、数据和内容1. 施工时间：2022年6月1日至2022年6月30日2. 施工地点：某电力设备厂房3. 避雷器类型：金属氧化物避雷器4. 施工人员：总工程师1名，技术员2名，施工人员6名5. 施工材料：避雷器、安装工具、接地线等6. 施工步骤：详细描述了施工前准备、安装避雷器和施工后处理的步骤。
避雷器施工方案作业方案引言概述：避雷器是一种用于保护建造物和电气设备免受雷击伤害的重要设备。
在施工过程中，正确的作业方案对于确保避雷器的有效性和安全性至关重要。
本文将详细介绍避雷器施工方案的作业方案，包括安装位置选择、施工材料和工具选择、施工步骤和注意事项。
一、安装位置选择：1.1 定位建造物的避雷器安装位置：根据建造物的结构和用途，确定避雷器的安装位置是非常重要的。
普通来说，避雷器应该安装在建造物的高处，以便更好地接收雷电击中的能量。
同时，避雷器应该尽量远离电力路线和其他金属结构，以减少干扰和电磁波的影响。
1.2 考虑避雷器的接地系统：避雷器的接地系统是确保其正常工作的关键。
在选择安装位置时，需要确保能够连接到良好的接地系统。
普通来说，接地电阻应该小于10欧姆，以确保避雷器能够有效地将雷电击中的能量引导到地下。
1.3 考虑建造物的结构和材料：建造物的结构和材料也会影响避雷器的安装位置选择。
例如，在金属结构的建造物中，避雷器应该安装在最高点，以便更好地接收雷电击中的能量。
而在混凝土结构的建造物中，避雷器可以安装在建造物的顶部或者附近。
二、施工材料和工具选择：2.1 选择合适的避雷器：根据建造物的需求和雷电保护等级要求，选择合适的避雷器是非常重要的。
普通来说，避雷器可以分为外避雷器和内避雷器。
外避雷器适合于高层建造和大型工业设施，而内避雷器适合于低层建造和小型设备。
此外，还需要根据避雷器的额定电压和放电电流来选择合适的型号。
2.2 准备施工材料：在进行避雷器施工之前，需要准备好必要的施工材料，包括避雷器、接地线、接地材料等。
这些材料应该符合相关的国家标准和规范要求，以确保施工的质量和安全性。
2.3 使用适当的工具：在施工过程中，需要使用一些特定的工具来安装和连接避雷器。
例如，螺丝刀、扳手、电缆剥线器等。
确保工具的质量和适合性，以提高施工的效率和安全性。
三、施工步骤：3.1 安全措施：在进行避雷器施工之前，必须确保施工人员具备相关的安全知识和技能。
张供2014年110kV线路避雷器改造工程青牵一线、榆崇线、崇红线施工组织方案张家口宏垣电力实业总公司2014年9月批准：审核：校核：编制：一、编制依据（1）《110－500kV架空送电线路施工及验收规（GB50233－2005）》；（2）《建筑工程施工质量验收统一标准（GB50300-2001）》；（3）《建设工程文件归档整理规范（GB/T50328-2001）》；（4）《建设工程项目管理规范（GB/T50326-2006）》；（5）《110kV－500kV架空电力线路工程施工质量及评定规程（DL/T5168－2002）》;（6）《110～750kV架空送电线路设计技术规程（DL/T5092-1999）》；（7）《土方与爆破工程施工及验收规范（GBJ201-83）》；（8）《建筑工程质量检验评定标准(GBJ301—88)》；（9）《输电线路施工机具设计、试验基本要求（DL/T875-2004）》；（10）《110kV及以上送变电工程启动及竣工验收规程（DL/T782-2001）》；（11）《国家电网公司输变电工程达标投产考核办法（2007版）》；（12）《国家电网公司输变电优质工程评选办法（2005版）》；（13）《电力建设安全工作规程第2部分架空电力线路（DL 5009.2－2004）》；（14）《国家电网公司电力安全工作规程电力线路部分》；（15）《电力建设安全健康与环境评价管理办法（试行）（国家电网工[2004]488号）》；（16）《电力建设安全健康与环境管理工作规定（国家电网工[2003]168号）》；（17）《输变电工程安全文明施工标准化工作规定（试行）（国家电网基建[2005]403号）》；（18）《国家电网公司输变电工程安全文明施工标准化图册》；（19）《国网公司基建项目管理规定国网（基建2）111-2014；》（20）《国网公司基建安全管理规定国网（基建2）173-2014；》（21）《国网公司基建技术管理规定国网（基建2）174-2014；》（22）《国网公司基建质量管理规定国网（基建2）112-2014；》》；187-2014）3国网（基建《国网公司输变电工程安全文明施工标准化管理办法）23（．（24）《国网公司输变电工程进度计划管理办法国网（基建3）179-2014；》（25）《国网公司输变电工程设计变更与现场签证管理办法国网（基建3）185-2014；》（26）《国网公司输变电工程优质工程评定管理办法国网（基建3）182-2014；》（27）《国网公司输变电工程标准工艺管理办法国网（基建3）186-2014；》（28）《架空输电线路防雷设计》（29）《架空送电线路运行规程》（30）《接地装置施工及验收规范》二、线路概况青牵一线、榆崇线、崇红线部分地段位于山区，地势较高，处于雷害高发区，且未采取过相应的防雷措施，为提高供电可靠性减少雷击跳闸事故的发生。
建议对部分地段安装金属氧化锌避雷器，提高设备防雷水平。
三、避雷器安装工作概况为减少雷雨季节线路跳闸概率，结合电力行业规程规范在充分考虑地形地貌和线路运行参数的情况下拟在青牵一线47号-54号、榆崇线44号-48号、52号-55号、59号、60号-63号、崇红线9号-11号、15号-29号、47号-49号、60号、68号-80号等容易遭受雷击的杆塔加装带保护间隙的氧化锌避雷器57组共171只。
3.1、安全点及安全风险控制3.1.1、安全点本次线路工作为同塔双回架设，施工过程中一回停电另一回带电，整个检修过程中塔上作业人员必须注意与带电侧导线保证不小于1.5米的安全距离，同时一回停电时需退出另一回重合闸。
3.1.2、风险控制为保证本次线路避雷器安装顺利安全进行，在施工作业过程中分别设置施工安全员1名由陆国肖担任，负责整个工作现场全面安全管理工作；施工负责人1名由陆国平担任，负责施工作业名由陆国强担任，负责塔上作业电工的安全监护和避雷1人员和施工机具管理；塔上专责监护人器安装指导。
3.2、工作内容A、避雷器交接试验；B、避雷器安装；C、避雷器计数器安装；3.3、工作时间及停电安排线路名称：青牵一序杆塔编计划停电时杆塔位张家口14-50020100102010083线路名称：榆崇号-44号5-5张家口2 2002010108201010号5-66线路名称：崇红号-1号1-2号张家口市号、 -49473 号00 分月24日20时23月日08 时00分至2014年092014年09号、60 -80号号683.4、工作地点张供2014年110kV线路避雷器改造工程青牵一线、榆崇线、崇红线3.5、作业人员组织总负责人：王学军施工专责：卢振军施工安全员：陆国肖施工负责人：陆国平专责监护人：陆国强四、主要施工过程、施工机具准备4.1．张供2014年110kV线路避雷器改造工程青牵一线、榆崇线、崇红线作业所需的工器具需绝缘完好合格和受力安全可靠。
主要工器具配置如下表。
序号设备名称规格或型号单位数量备注1 YDQ-2-110 验电器副 22 组 110kV 2 接地线8 绝缘传递绳Φ3 16 视塔高选14205201561210绝缘软5 m70.5T8传递滑81091010111医药急救512SD-20813个人工4防水帆14132×4.2作业流程图及施工平面图图1：避雷器安装作业流程图办理停电申请履行工许可手工器具运材料运平整场线路停宣读工作票、技术交现场布验电接安装人员登设备清点试组避雷器吊安装避雷安装检查调放电计数器安装．清理工具、材料办理工作终结手续人员下塔检查异物、：避雷器安装施工平面图2图五、施工方案的选择及要求．5.1避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接，见附图：图3：避雷器本体的安装图示5.2绝缘子放电间隙环组装：将上、下放电环与放电环夹板通过M8×35(两套)安装在绝缘子两端的金具上，按照图纸要求调整好两放电间隙环的距离（550±50mm）。
注意：不要将放电环的方向装反，并保证放电口对应。
4：绝缘子放电间隙的安装图示图整体组装：5.3．将组装好的避雷器本体和绝缘子间隙，用WS-7球头挂板和QP-7球头挂环相连接。
保证各部位转动灵活。
：避雷器本体与绝缘子放电环连接的安装图示图5：线路避雷器整体的安装图示图6安装方案5.4的7图：典型线路型避雷器安装案例图（直线塔）．图8：典型的线路型避雷器安装案例图（耐张塔）：典型的线路型避雷器安装实物图（耐张塔）9图5.5避雷器安装方法及步骤5.5.1首先需在横担端部，0.65～0.8米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。
5.5.2从安装弯板到导线联接部件依次为：安装弯板→ U型螺栓 U1880 → U型挂环 U-7 →绝缘底座→避雷器本体→碗头挂板WS-7→球头挂环QP-7 →支撑绝缘子放电环→悬垂线夹→导线在导线上装悬垂线夹。
在距杆塔绝缘子距离L1不小于0.5米有处的导线上安装悬垂线夹，需在钢芯铝绞线上缠铝包带。
5.5.3计数器的安装在安装夹板的计数器支撑板上安装计数器，计数器固定好后，将计数器连接线的另一边连接到计数器上。
（之前在组装避雷器本体时已经一边连接到避雷器上了）注：计数器安装螺栓计数器的包装箱内有。
5.6检查：1.5米。
L35.6.1安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离保证大于米。
保证大于上放电环至线路导线的距离L20.75.6.2 0,7保证大于米。
5.6.3上放电环至绝缘子悬垂串的距离L4 为原则。
L2 、L4悬垂线夹可沿导线移动，以保证5.6.4注意事项：5.7.避雷器本体应尽量垂直悬挂安装。
5.7.1．5.7.2由于线路杆塔所在地形差异很大，导线离杆塔后导线弧垂变化很大，加之导线加预绞丝的长度也有变化，经常由于这些难以先知的变化造成安装的困难，所以，施工时多带几个延长环、各种挂板等调节长度及角度的线路金具，以便安装。
施工人员也可根据经验采用与上述不同的连接金具和方法来施工。
5.7.3安装后应满足上述要求的L2，L3，L4距离。
5.7.4考虑到耐张塔安装可能无法使用上述方案，请施工单位现场查勘后确定具体施工方案。
5.7.5因避雷器到货较晚，无法购买其它辅助材料，请施工单位自备辅助材料。
5.7.6耐张塔避雷器安装经施工方案审查会讨论，可采取以下方式安装：方案一：按照以上施工方案进行直接安装，安装后应满足上述要求的L2，L3，L4距离。
方案二：如方案一不能满足条件要求，则采取安装弯板→ U型螺栓 U1880 → U 型挂环 U-7 →绝缘底座→避雷器本体→碗头挂板WS-7 →球头挂环QP-7 →支撑绝缘子（放电环）→LJ-70铝绞线连接（匹配线鼻子）→引流线绑扎（LJ-70铝绞线铝股）。
安装后应满足上述要求的L2，L3，L4距离。
方案三：如方案二也不能满足条件要求，则采取自制横担支出作避雷器挂点，即L75*8*1500横担→U型螺栓 U1880 → U型挂环 U-7 →绝缘底座→避雷器本体→碗头挂板WS-7 →球头挂环QP-7 →支撑绝缘子（放电环）→悬垂线夹→导线在导线上装悬垂线夹。
或L75*8*1500横担→U型螺栓 U1880 → U 型挂环 U-7 →绝缘底座→避雷器本体→碗头挂板WS-7 →球头挂环QP-7 →支撑绝缘子（放电环）→LJ-70铝绞线连接（匹配线鼻子）→引流线绑扎（LJ-70距离。
L4，L3，铝绞线铝股）。
安装后均应满足上述要求的L25.8.安装避雷器安全措施5.8.1工作负责人要结合现场情况，制定好安装方法、列出危险点、布置安全注意事项。
5.8.2参加作业人员必须明确避雷器安装各项技术措施，明确避雷器各连接点连接情况。
5.8.3作业时，工作负责人要明确分工，分小组作业要指定小组负责人，并保证小组作业人员充足、适当。
．5.8.4参加作业人员必须着装整齐，进入作业现场戴好安全帽，杆塔上作业必须系好安全带，安全带要系在牢固的构件上、长度要适当、绳扣要正确，安全带严禁低挂高用。
5.8.5塔上所用工器具、材料必须用绳索进行传递，绑扎的避雷器、记数器等应牢靠、防止掉落损坏。
5.8.6作业现场要统一指挥，严肃现场作业纪律，塔上、塔下作业人员要密切配合，协调统一，塔上人员严禁掉东西，塔下人员严禁站在塔上作业地点的下方。
5.8.7一定严格执行停电、验电、挂接地线。
仔细核对线路名称，每组人自带验电笔验电，并使用个人保安线等方式保证安全，确保不误入带电线路引起触电事故。
六安全及预控措施6.1 安全措施6.1.1作业应在良好天气下进行，如遇雷、雨、雾或地面湿度大于80%不得进行带电作业。
