(智能型)ZP矿用自动洒水降尘装置说明书最新1209

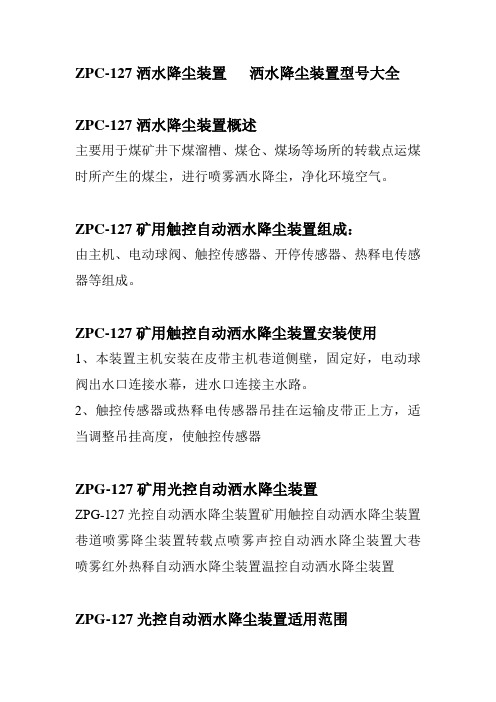

ZPC-127洒水降尘装置洒水降尘装置型号大全ZPC-127洒水降尘装置概述主要用于煤矿井下煤溜槽、煤仓、煤场等场所的转载点运煤时所产生的煤尘，进行喷雾洒水降尘，净化环境空气。

ZPC-127矿用触控自动洒水降尘装置组成：由主机、电动球阀、触控传感器、开停传感器、热释电传感器等组成。

ZPC-127矿用触控自动洒水降尘装置安装使用1、本装置主机安装在皮带主机巷道侧壁，固定好，电动球阀出水口连接水幕，进水口连接主水路。

2、触控传感器或热释电传感器吊挂在运输皮带正上方，适当调整吊挂高度，使触控传感器ZPG-127矿用光控自动洒水降尘装置ZPG-127光控自动洒水降尘装置矿用触控自动洒水降尘装置巷道喷雾降尘装置转载点喷雾声控自动洒水降尘装置大巷喷雾红外热释自动洒水降尘装置温控自动洒水降尘装置ZPG-127光控自动洒水降尘装置适用范围主要用于运煤巷、主巷道和井底车场等场所，降低巷道内的煤尘、灰尘、瓦斯等浓度。

ZPG-127光控自动洒水降尘装置产品特点设定喷洒时间简单、快捷，根据用户的需求进行喷洒或停喷时间的延时设定。

主机采用数字集成控制，液晶显示屏显示工作状态。

防止喷淋来人来车。

ZPG-127光控自动洒水降尘装置组成由PLC编程控制主机、电动球阀、热释电传感器、雷达式控测器、红外对射传感器等组成。

ZPG-127光控自动洒水降尘装置工作原理本装置一般设计为常喷，当来人来车时，人体红外热释电传感器输出信号至主机，主机驱使电动球阀关闭，人车经过后经一定延时（延时时间可任意调整），又重新自动开启继续喷雾。

ZPG-127光控自动洒水降尘装置安装使用1、根据巷道尺寸做一个合适水幕，水幕用高压水管与本装置的出水口连接。

进水口连接主水管道。

2、传感器安装在巷道侧壁或顶壁，根据风向、风速等条件确定传感器与主机的距离长短。

3、喷雾时间调整：通过电脑对主机PLC程序进行修改，即可实现喷雾时间的任意调整。

ZPG-127光控自动洒水降尘装置技术参数1额定电压：AC127V/36V2本安输出电压：DC12V3最大短路电流：500mA注：本资料来源于山东中兖矿业设备制造有限公司。

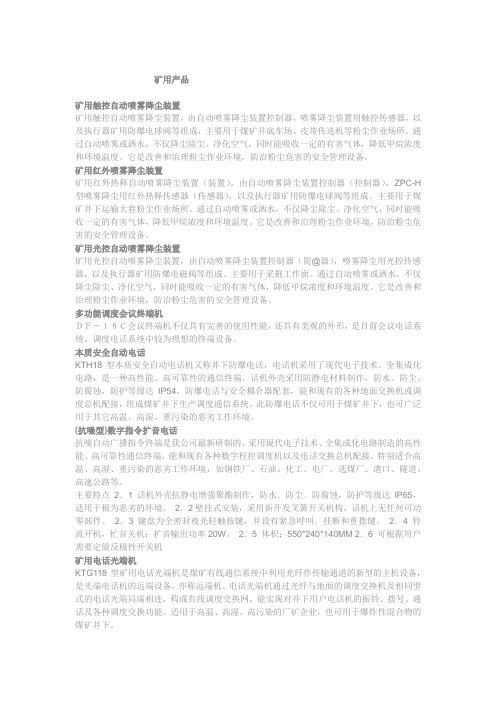

矿用产品矿用触控自动喷雾降尘装置矿用触控自动喷雾降尘装置，由自动喷雾降尘装置控制器，喷雾降尘装置用触控传感器，以及执行器矿用防爆电球阀等组成，主要用于煤矿井底车场、皮带传送机等粉尘作业场所。

通过自动喷雾或洒水，不仅降尘除尘、净化空气，同时能吸收一定的有害气体，降低甲烷浓度和环境温度。

它是改善和治理粉尘作业环境，防治粉尘危害的安全管理设备。

矿用红外喷雾降尘装置矿用红外热释自动喷雾降尘装置（装置），由自动喷雾降尘装置控制器（控制器），ZPC-H 型喷雾降尘用红外热释传感器（传感器），以及执行器矿用防爆电球阀等组成。

主要用于煤矿井下运输大巷粉尘作业场所。

通过自动喷雾或洒水，不仅降尘除尘、净化空气，同时能吸收一定的有害气体，降低甲烷浓度和环境温度。

它是改善和治理粉尘作业环境，防治粉尘危害的安全管理设备。

矿用光控自动喷雾降尘装置矿用光控自动喷雾降尘装置，由自动喷雾降尘装置控制器（简@器），喷雾降尘用光控传感器，以及执行器矿用防爆电磁阀等组成。

主要用于采掘工作面。

通过自动喷雾或洒水，不仅降尘除尘、净化空气，同时能吸收一定的有害气体，降低甲烷浓度和环境温度。

它是改善和治理粉尘作业环境，防治粉尘危害的安全管理设备。

多功能调度会议终端机ＤＦ－１８Ｃ会议终端机不仅具有完善的使用性能，还具有美观的外形，是目前会议电话系统、调度电话系统中较为理想的终端设备。

本质安全自动电话KTH18型本质安全自动电话机又称井下防爆电话，电话机采用了现代电子技术、全集成化电路，是一种高性能、高可靠性的通信终端。

话机外壳采用防静电材料制作，防水、防尘、防腐蚀，防护等级达IP54，防爆电话与安全耦合器配套，能和现有的各种地面交换机或调度总机配接，组成煤矿井下生产调度通信系统。

此防爆电话不仅可用于煤矿井下，也可广泛用于其它高温、高湿、重污染的恶劣工作环境。

(抗噪型)数字指令扩音电话抗噪自动广播指令终端是我公司最新研制的、采用现代电子技术、全集成化电路制造的高性能、高可靠性通信终端。

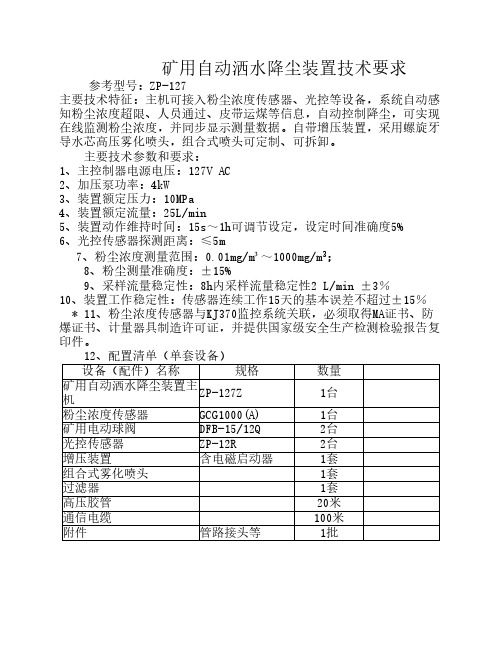

矿用自动洒水降尘装置技术要求参考型号：ZP-127
主要技术特征：主机可接入粉尘浓度传感器、光控等设备，系统自动感知粉尘浓度超限、人员通过、皮带运煤等信息，自动控制降尘，可实现在线监测粉尘浓度，并同步显示测量数据。

自带增压装置，采用螺旋牙导水芯高压雾化喷头，组合式喷头可定制、可拆卸。

主要技术参数和要求：
1、主控制器电源电压：127V AC
2、加压泵功率：4kW
3、装置额定压力：10MPa
4、装置额定流量：25L/min
5、装置动作维持时间：15s～1h可调节设定，设定时间准确度5%
6、光控传感器探测距离：≤5m
7、粉尘浓度测量范围：0.01mg/m³～1000mg/m3；
8、粉尘测量准确度：±15%
9、采样流量稳定性：8h内采样流量稳定性2 L/min ±3％
10、装置工作稳定性：传感器连续工作15天的基本误差不超过±15％* 11、粉尘浓度传感器与KJ370监控系统关联，必须取得MA证书、防爆证书、计量器具制造许可证，并提供国家级安全生产检测检验报告复印件。

12、配置清单（单套设备）
设备（配件）名称规格数量
矿用自动洒水降尘装置主
ZP-127Z1台
机
粉尘浓度传感器GCG1000(A)1台
矿用电动球阀DFB-15/12Q2台
光控传感器ZP-12R2台
增压装置含电磁启动器1套
组合式雾化喷头1套
过滤器1套
高压胶管20米
通信电缆100米
附件管路接头等1批。

自动喷洒系统说明书简介自动喷洒系统是一种智能化、自动化的设备，通过预先设置的程序和传感器的反馈，可以实现对特定区域的喷洒工作。

本说明书旨在为用户提供针对自动喷洒系统的详细操作方法和注意事项，以帮助用户正确、安全地使用该设备。

使用方法1.首先，将自动喷洒系统连接到电源，确保供电正常。

2.打开设备上的控制面板，进入系统设置界面。

3.在系统设置界面，用户可以通过按键或触摸屏来设置喷洒时间、喷洒频率和喷洒区域等参数。

根据需要进行相应的设置，并保存。

4.确认设置完成后，用户需要选择喷洒模式。

可以选择手动模式或自动模式。

在手动模式下，用户可以通过控制面板上的按键或触摸屏手动控制喷洒。

在自动模式下，系统会按照预设的程序自动进行喷洒。

5.如果喷洒内容需要更改，用户可以在系统设置界面进行修改，重新保存设置。

6.使用结束后，用户需要关闭自动喷洒系统，并切断电源。

注意事项1.使用前，请仔细阅读本说明书，熟悉设备的操作方法和注意事项。

2.在使用自动喷洒系统时，请保持设备周围的通风良好，以确保喷洒剂散布效果。

3.请勿将自动喷洒系统暴露在阳光直射的环境下，以免影响设备性能和寿命。

4.使用过程中，如发现异常现象或故障，请立即停止使用，并联系售后服务人员进行检修。

5.请勿将自动喷洒系统的喷洒剂接触到眼睛、口腔或皮肤上，以免引起不适或过敏等不良反应。

如不慎接触，请立即用水冲洗，并咨询医生。

6.请将自动喷洒系统放置在儿童无法触及的位置，以免发生意外。

总结自动喷洒系统是一种非常便捷和高效的设备，能够帮助用户实现自动喷洒工作，减轻劳动负担。

在使用过程中，用户需注意安全，并严格按照本说明书进行操作。

如有任何疑问或需要进一步了解，请咨询相关人员或阅读其他相关资料。

在安装、使用产品前请仔细阅读产品使用说明书产品使用说明书ZPS127矿用无线声控自动洒水降尘装置执行标准：MT 505-1996、Q/HRC14-2012版本号：Ver1.0出版日期：2012.04.05淮南润成科技股份有限公司警示：1. 严禁改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！2．未通过安全联检的产品，严禁与本产品联机使用！目录一、概述 (1)二、技术特征 (1)三、工作原理 (2)四、结构和安装 (2)五、操作使用 (2)六、注意事项 (4)七、维护及保养 (5)八、运输及贮存 (5)九、产品资质编号： (5)附录 A 声控自动喷雾降尘装置组成表 (6)一、概述：1、产品特点：ZPS127矿用无线声控自动洒水降尘装置（以下简称装置）是依据MT 505-1996《声控自动喷雾降尘装置通用技术条件》和Q/HRC57-2011《矿用声控自动洒水降尘装置》企业标准而设计。

装置主要由传感器、主控箱组成，整体结构轻盈小巧，便于安装调试；主控箱采用液晶显示，显示界面直观、清晰；各种参数的设置、调节均采用遥控器进行设置，操作方便灵活；电磁阀适应水压高，雾化效果好。

2、主要用途及使用范围：主要用煤矿井下炮采工作面，改善工作环境，防止粉尘危害，保护工人身体健康。

当监测到放炮等产生的强声音经过声控传感器时，声控传感器产生一个无线信号或电信号传至主控箱，由主控箱打开电磁阀对工作声所进行喷雾降尘。

3、命名规则：工作电压（V AC）声控洒水降尘装置二、技术特征1、适用条件环境温度5℃～40℃湿度：≤95%大气压强：86 kPa～106kPa风速：（0-8）m/s无显著振动和冲击的场合具有甲烷混合物及煤尘爆炸危险的煤矿井下2、主要技术指标：输入电压：127V AC；适应电压波动范围：±20％；无线传输距离为20m。

输出电压：（12±1）VDC；输出电流：200mA；延时可调范围：1S～9999S；设定时间允许误差：±3S/min；装置水压范围：0.2 MPa～7.0Mpa；传感器感应声强：≥115 dB（A）；三、工作原理图1为ZPS127矿用无线声控自动洒水降尘装置的原理框图。

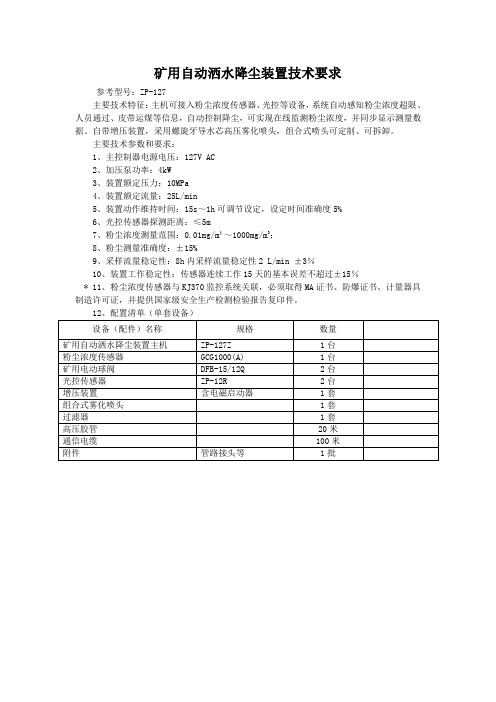

矿用自动洒水降尘装置技术要求
参考型号：ZP-127
主要技术特征：主机可接入粉尘浓度传感器、光控等设备，系统自动感知粉尘浓度超限、人员通过、皮带运煤等信息，自动控制降尘，可实现在线监测粉尘浓度，并同步显示测量数据。

自带增压装置，采用螺旋牙导水芯高压雾化喷头，组合式喷头可定制、可拆卸。

主要技术参数和要求：
1、主控制器电源电压：127V AC
2、加压泵功率：4kW
3、装置额定压力：10MPa
4、装置额定流量：25L/min
5、装置动作维持时间：15s～1h可调节设定，设定时间准确度5%
6、光控传感器探测距离：≤5m
7、粉尘浓度测量范围：0.01mg/m³～1000mg/m3；
8、粉尘测量准确度：±15%
9、采样流量稳定性：8h内采样流量稳定性2 L/min ±3％
10、装置工作稳定性：传感器连续工作15天的基本误差不超过±15％
* 11、粉尘浓度传感器与KJ370监控系统关联，必须取得MA证书、防爆证书、计量器具制造许可证，并提供国家级安全生产检测检验报告复印件。

矿用自动喷雾洒水降尘装置在井下的应用发表时间：2019-03-14T11:35:42.973Z 来源：《河南电力》2018年18期作者：沈忱1 俞博文2[导读] 在传统喷雾降尘装置的基础上详细地介绍了采掘工作面智能化尘源跟踪洒水喷雾降尘的原理和使用.（1上海理工大学上海 200093；2.上海师范大学上海 200234）摘要：阐述了矿用机械式和电子式洒水降尘装置的组成及工作原理，分析了几种由水路执行元件、主控箱和传感器组成的电子自动洒水降尘装置的发展过程，在传统喷雾降尘装置的基础上详细地介绍了采掘工作面智能化尘源跟踪洒水喷雾降尘的原理和使用.引言随着科技的发展，越来越多的煤炭从井下被开采出来，生产环节、通风和安全检测的自动化和机械化程度也随之不断提高，矿井综采工作面、转载点、皮带巷、回风巷等作业场所，不可避免的会产生大量飞扬的粉尘，井下工人的身体健康受到严重威胁，而且一定的浓度粉尘会产生爆炸的风险，因此人们对煤矿粉尘（煤尘和岩尘）的危害性的认识不断加深。

随着职业病的高发和对安全生产的危害，国家对矿井粉尘的防治方面提出了很高的要求。

在卸煤点、转载点、放煤口、矿井大巷等地方按照煤矿安全规程的要求必须安置除尘风机或洒水降尘装置[1]。

由于喷雾洒水降尘技术从实践中看降尘效果较好，还具有简单易行，经济的突出优点，在矿井综合防尘中，是一种行之有效的技术措施。

传统的洒水喷雾降尘装置需要手动开启和关闭，带来很大不便；随着技术的发展实现了在井下自动洒水喷雾灭尘，尽管各煤矿采用不同的喷雾降尘技术和自动化方式，然而，总的发展趋势是进一步提高喷雾洒水降尘效果以及喷雾洒水控制实现自动化和智能化。

1 洒水喷雾降尘装置的分类、结构及工作原理根据喷雾洒水降尘装置工作方式的不同，分为机械式喷雾洒水降尘和电子式喷雾栖水降尘装置。

这两类喷雾洒水降尘装置的结构和工作原理如下：1.1机械式洒水降尘装置以机械碰撞作为动力称为机械式喷雾洒水降尘装置[2]，水路元件的开启或关闭是通过传动机构如杠杆或齿轮等直接控制。

矿用自动喷雾洒水降尘装置
程晋庚
【期刊名称】《矿山机械》
【年(卷),期】1996(000)002
【摘要】简要介绍自动喷雾洒水装置的工作原理、作用过程、技术特点、性能指标及应用效果。

指出了该装置在煤矿降尘中的使用价值。

【总页数】3页(P33-35)
【作者】程晋庚
【作者单位】无
【正文语种】中文
【中图分类】TD714.41
【相关文献】
1.矿用自动洒水降尘装置的研究与应用 [J], 王卫东;任远
2.矿用自动洒水降尘装置在高突矿井中的技术研究与应用 [J], 李平安
3.矿用自动喷雾洒水降尘装置 [J], 程晋庚
4.矿用自动洒水降尘装置研究与应用 [J], 林益华
5.ZS－11型矿用自动喷雾洒水降尘装置 [J], 程晋庚
因版权原因，仅展示原文概要，查看原文内容请购买。
