ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机 使用说明书

1 ZPG127型矿用采煤机用自动洒水降尘装置
一、概述
ZPG127型矿用采煤机用自动洒水降尘装置，是根据采煤工作面采煤机的采煤工艺特点开发的智能化采煤机高效自动喷雾降尘装置。

装置的发射器置于采煤机上，当采煤机开始割煤时，装置根据发射器的信号判定采煤机的移动位置（即尘源的位置）来控制采煤机前、后滚筒及下风流处的的电磁阀打开进行高压喷雾降尘，从而实现采煤工作面的高效喷雾降尘，改善工作面的劳动卫生条件。

二、环境条件
装置在下列工作环境中应能正常工作
工作温度：0℃～40℃
储存温度：-40℃～+60℃
想对你湿度：≤95%
大气压力：86kpa～110kpa
具有甲烷混合物及煤尘爆炸危险的煤矿井下
贮存温度：-40℃～+60℃
三、主要技术指标
控制箱输入电压：127V AC
电压波动范围：标称值80%～120%
控制性能：接收器监测到顺序移动的发射器的红外线信号后，打开电磁阀，执行喷雾降尘及延时功能。

喷雾延时时间到后，若发射器仍在该位置点，则以喷雾延时时间重复执行喷雾。

喷雾延时时间：（1～999）s，设定的延时误差为±3s.
装置适应水压范围：（0.2～10.0）MPa。

电磁阀在此水压范围内，开关自如，关闭后的断水时间≤10s.
四、外形尺寸与中央
1.FBG127矿用隔爆型红外发射器
外形尺寸：110mm×110mm×220mm
重量：≤3kg
2、KXBG127矿用隔爆型红外接收控制器
外形尺寸：110mm×110mm×220mm
重量：≤5kg
3、装置总重量：≤8kg。

ZPG127矿用光控自动洒水降尘装置转载点洒水用途：主要用于运煤巷、主巷道和井底停车场等场所。

自动洒水降尘，降低巷道内的煤尘、灰尘、瓦斯等浓度。

性能特点：封锁巷道的水幕两边各装有一只光控传感器。

加电后，关闭阀门，延时6秒开始检测，当两只传感器均没有人体信号输入时，主控箱控制电动球阀开启阀门洒水。

当两只传感器中其一有人体信号输入时，主控箱控制矿用电动球阀停止洒水。

当两只传感器检测到的人体信号均消失时，开始延时到设定的时间（延时时间可调），恢复洒水。

在停止洒水延时期间内,有人经过探头，传感器检测到信号，则使装置重新延时所设定的时间，防止洒水喷淋来人来车。

ZPG127光控式矿用自动洒水降尘装置由ZP127-Z矿用自动洒水降尘装置主控箱、DFH-20/7矿用本质安全型电动球阀、ZP-12G本质安全型光控传感器组成。

ZP-12G本质安全型光控传感器:技术参数：1、防爆型式：矿用本质安全型；防爆标志ExibI；2、额定工作电压: 12VDC；3、额定工作电流：≤30mA;4、最高输入电压Ui：12.9VDC；5、最高输入电流Ii：420mA；6、最大内部电感Li：0mH；7、最大内部电容Ci: 9.4uF；8、探测范围：≥5m；9、探测角度：≤110°；10、采集的主要信号：7μm～10μm 红外波；11、输出信号：开关量电平信号；a)检测到人体信号时，K由常态的≤0.5V低电平跳变为≥6V高电平;b)没有检测到人体信号矿用温度传感器(即常态)时．K保持≤0.5V低电平状态;12、电源电压波动适应性：当输入电压在10VDc～15VDc范围内波动时。

传感器应能正常工作;13、环境温度：0℃～40℃;14、平均相对湿度：≤95%;15、传输距离：≤100m;16、连接电缆：煤矿用移动橡套软电缆连接。

连接长度≤100m17、关联设备：ZP-127Z矿用自动洒水降尘装置主控箱;18、光控传感器外形尺寸：φ65×180(mm);19．重量：0.6kg。

国家安全标志证号：MDC130126 一 概述1.1 产品特点、主要用途及使用范围ZPF127矿用尘控自动洒水降尘装置由降尘主机、粉尘浓度传感器、热释电传感器、遥控器、电动球阀或电磁阀等部件组成。

该装置能够实时检测环境中的粉尘浓度和现场有无行人通过，并根据现场情况自动喷水或停喷，能有效改善作业环境，节约用水。

装置喷洒模式和延时时间等各种参数可由遥控器方便设置，使用灵活，能够满足不同现场环境要求。

本装置适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。

二 装置组成、工作原理、接线示意图 2.1 装置组成装置由ZP127-Z 矿用隔爆兼本安型洒水降尘装置主机、GCG1000粉尘浓度传感器、ZPG-18R 矿用本安型热释电传感器、FYF3遥控发送器、DFB8/15矿用隔爆电动球阀或DFB8/4矿用隔爆电磁阀组成。

装置组成见图1。

装置组成表见附录A 。

图12.2工作原理ZPF127矿用尘控自动洒水降尘装置是多功能智能可编程型的喷洒控制装置，其组成部分中的激光粉尘浓度传感器能够在线实时测量现场粉尘情况，并通过标准频率信号传送给降尘控制器，而热释电传感器则能够感应周围有无行人通过，其感应结果也通过开关量信号传送给降尘控制器，综合两类传感器的输入信号，降尘主机根据预先编程的控制算法决定喷洒模式和喷洒延时时间，同时，主机把采集到的传感器信号转换为物理量数值或开关状态显示在液晶显示屏上。

主机的喷洒模式、延时时间、定时喷洒时间、控制逻辑均可通过遥控器设置，满足不同现场控制要求。

2.3 接线示意图 见附录A.2三 主要技术特性3.1 ZP127-Z 矿用隔爆兼本安型洒水降尘装置主机（以下简称主机） 3.1.1 电压适应性主机适应电压波动范围：80%~120%降 尘 装 置 主 机热释电传感器 遥控发送器 电动球阀或电磁阀粉尘浓度传感器 交流127V 粉尘浓度传感器 热释电传感器3.1.2 输入信号主机具有2路频率信号输入端和2路开关量信号输入端。

ZPC-127洒水降尘装置洒水降尘装置型号大全ZPC-127洒水降尘装置概述主要用于煤矿井下煤溜槽、煤仓、煤场等场所的转载点运煤时所产生的煤尘，进行喷雾洒水降尘，净化环境空气。

ZPC-127矿用触控自动洒水降尘装置组成：由主机、电动球阀、触控传感器、开停传感器、热释电传感器等组成。

ZPC-127矿用触控自动洒水降尘装置安装使用1、本装置主机安装在皮带主机巷道侧壁，固定好，电动球阀出水口连接水幕，进水口连接主水路。

2、触控传感器或热释电传感器吊挂在运输皮带正上方，适当调整吊挂高度，使触控传感器ZPG-127矿用光控自动洒水降尘装置ZPG-127光控自动洒水降尘装置矿用触控自动洒水降尘装置巷道喷雾降尘装置转载点喷雾声控自动洒水降尘装置大巷喷雾红外热释自动洒水降尘装置温控自动洒水降尘装置ZPG-127光控自动洒水降尘装置适用范围主要用于运煤巷、主巷道和井底车场等场所，降低巷道内的煤尘、灰尘、瓦斯等浓度。

ZPG-127光控自动洒水降尘装置产品特点设定喷洒时间简单、快捷，根据用户的需求进行喷洒或停喷时间的延时设定。

主机采用数字集成控制，液晶显示屏显示工作状态。

防止喷淋来人来车。

ZPG-127光控自动洒水降尘装置组成由PLC编程控制主机、电动球阀、热释电传感器、雷达式控测器、红外对射传感器等组成。

ZPG-127光控自动洒水降尘装置工作原理本装置一般设计为常喷，当来人来车时，人体红外热释电传感器输出信号至主机，主机驱使电动球阀关闭，人车经过后经一定延时（延时时间可任意调整），又重新自动开启继续喷雾。

ZPG-127光控自动洒水降尘装置安装使用1、根据巷道尺寸做一个合适水幕，水幕用高压水管与本装置的出水口连接。

进水口连接主水管道。

2、传感器安装在巷道侧壁或顶壁，根据风向、风速等条件确定传感器与主机的距离长短。

3、喷雾时间调整：通过电脑对主机PLC程序进行修改，即可实现喷雾时间的任意调整。

ZPG-127光控自动洒水降尘装置技术参数1额定电压：AC127V/36V2本安输出电压：DC12V3最大短路电流：500mA注：本资料来源于山东中兖矿业设备制造有限公司。

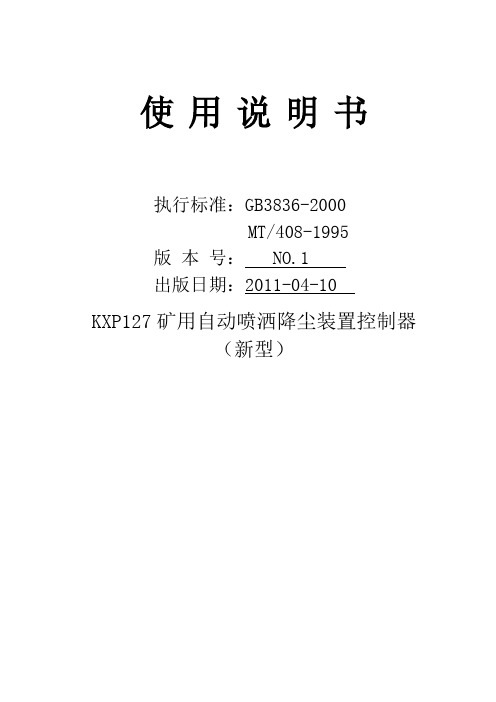

使用说明书执行标准：GB3836-2000MT/408-1995版本号： NO.1出版日期：2011-04-10KXP127矿用自动喷洒降尘装置控制器（新型）警告：1.严禁在井下带电开盖！2.维修时不得改变本安电路和与本安电路有关的元器件的电气参数及型号规格！3.本安关联产品不得随意改变配置！如果其它传感器要接入该装置，须进行防爆联检，合格后方能接入。

4.严维修时应注意防止“失爆”（保护隔爆面，注意紧固，引入装置里的橡胶密封圈）！1概述KXP127矿用自动喷洒降尘装置控制器，是我公司10多年在煤矿喷雾防尘系列产品研发与制造中积累的经验和广大用户反馈的信息、建议，采用最新的电控技术和制造工艺而生产最新型的矿用喷雾降尘装置控制器（以下简称控制器），结构方式为矿用隔爆兼本质安全型，可广泛用于皮带机转载点、煤仓放煤口、大巷降尘隔离水幕、采煤机自动随机喷雾控制、放炮自动喷雾等井下各种类型的自动喷雾降尘装置。

2型号命名与分类2.1型号命名如下2.2防爆型式及防爆标志2.2.1防爆型式：矿用隔爆兼本质安全型。

2.2.2防爆标志：Exd[ib]Ⅰ。

3环境条件3.1装置在下列条件下应能正常工作：a.环境温度：0℃～+40℃；b.环境湿度：≤95％（+25℃时）；c.环境大气压：86kPa～106kPa；d.含有瓦斯、煤尘等爆炸性混合物的煤矿井下；e.无破坏绝缘的气体或蒸汽；f.无强烈振动冲击的环境中。

3.2贮存温度：-40℃～+60℃。

4主要技术指标4.1工作电压：127V AC，(50±2)Hz；4.2工作电流：≤0.3A4.3控制器内部装配备用电池组(可选配)，电压为12V DC ，维持工作时间30天（根据电动执行器动作频率）；4.4输入信号：―接线端子H端为≥2.4V；―接线端子L端为≤0.5V；―接线端子M端为≥2.4V；―选配（a、4～20mA电流信号, b、200-1000Mz频率信号，c、1-5V电压信号）4.5动作维持时间：控制器的动作维持时间为1s～65535s可调；最大偏差:±1s4.6电源电压波动适应能力: （80～120）%额定电压范围内波动时，能正常工作。

ZPW127矿用温控洒水降尘装置 使用说明书Specification for user安全标志编号：MDC100086徐州中安机械制造有限公司XUZHOU ZHONGAN MACHINERY CO.,L TDZPW127矿用温控洒水降尘装置1．概述 ZPW127矿用温控洒水降尘装置（以下简称装置），由KXJ0.5/127矿用信号控制箱配置相应的传感器和隔爆型电磁阀，可实现超温洒水降尘、输料降尘、烟雾报警、撕裂报警、速度保护、钢丝绳张力下降、超限报警等功能，产品具有以下特点：（1）具有传感器检测动作指示功能；（2）可在线监测并显示张力、速度等量的变化；（3）多组继电器输出，且动作方式可程序控制，方便与其它电控设备配接。

2．产品类别 2．1型号规格：Z P W －127 登记序号温控保护设备装置2．2工作方式：连续工作方式。

3．适用环境条件 3．1电控箱在下列条件下应能正常工作（1）大气压力： 80kPa～106kPa；（2）环境温度：-10℃～+40℃；（3）平均相对湿度：≤95%(+25℃)；（4）无滴水或液体侵入；（5）无破坏绝缘的腐蚀性气体或蒸汽的场所；（6）无显著振动和冲击的场所；（7）有甲烷、煤尘等爆炸性混合物的矿井中。

3．2电控箱能承受的最恶劣的贮存条件为：（1）高温：+60℃；（2）低温：-40℃；（3）平均相对湿度：≤95%（+25℃）；（4）振动：加速度50m/s2；（5）冲击：峰值加速度：500m/ s2。

4．主要技术性能指标 4．1额定输入电压：AC127V/ AC36V，50Hz，变压器抽头方式输入。

额定输入电流：AC 0.2(0.5)A。

4．2装置的信号控制箱具有三路输入接口：1徐州中安机械制造有限公司产品使用说明书V007SS2（1）一路电流型模拟量输入A：4～20mA（对应0-10T，量程可调）,信号输入回路阻抗（含传输电缆）应不大于220Ω。

当输入的模拟量超过设定的上限或下限时，“模拟”指示灯点亮，继电器1动作吸合，继电器2和继电器3延时3S后动作吸合，继电器4延时10S后动作吸合。

ZPC-127矿用触控自动洒水降尘装置的特性和使用事项济宁安顺矿用设备有限公司生产的ZPC-127矿用触控自动洒水降尘装置转载点喷雾
适用范围
主要用于煤矿井下煤溜槽、煤仓、煤场等场所的转载点运煤时所产生的煤尘，进行喷雾洒水降尘，净化环境空气。

产品特点
本装置可以进行开机喷洒和皮带运输煤流时喷洒两种工作模式。

开机喷洒时由开停传感器，煤流喷洒时由触控传感器控制，只有持续有效的信号才能驱动主板，从而对指定部位进
行喷洒。

装置组成
由主机、电动球阀、触控传感器、开停传感器、热释电传感器等组成。

工作原理
本装置可以进行皮带开机喷雾和皮带运输煤流时喷雾两种工作模式。

皮带开机喷雾由开停传感器控制。

开停传感器在电机电流的感应下产生信号，并将信号反馈到主机，主机驱动电动球阀开启喷雾；当电机停止工作无电流通过时，电动球阀延时一
定时间后（可调）自动关闭。

皮带运输煤流喷雾由触控传感器或热释电传感器控制，只有持续有效的信号才能驱动主机，主机驱动电动球阀开启，从而对指定部位进行喷洒；当无物料运输时，电动球阀延时一
定时间后（可调）自动关闭。

延时间可以精确到0.01秒。

在安装、使用产品前请仔细阅读产品使用说明书ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机使用说明书执行标准: GB3836-2000MT/209-1990Q/HQD050-2011版本号:出版日期： 2011年2月淮南市启迪电子有限公司警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！严禁带电开盖！ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机1 概述用途及适用范围:ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机（以下简称装置主机）为矿用隔爆兼本质安全型电气设备, 该主机适用于煤矿井下、露天煤矿、选煤厂等工作场所，主要用于向洒水降尘装置和个配接传感器提供所需直流电源以及控制电动球阀的启动与停止。

产品特点：该主机体积小，重量轻，便于安装；性能稳定，维护量小。

并可针对不同的环境要求配置相关的传感器实现不同区域的环境保护要求。

2 产品分类防爆型式及标志防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

型号编制说明主机电源电压 AC 127V洒水、降尘装置外形尺寸及重量外形尺寸：长×宽×高：373mm×212mm×138mm重量： 12.5kg2．4 技术参数2.4.1 供电电源：额定电压：AC127V；最高输入电压：140V ；额定频率：50Hz。

2.4.2输出形式：3路开关量控制信号输出；两路本安直流电源输出（12V、18V）。

2.4.3本安参数18V: Uo: Io:515mA Co: Lo:12V: Uo: Io:980mA Co:33uF Lo:2.4.4主机与传感器间电缆长度及分布参数：最大电缆长度500m，电缆分布电容≤μF/Km，分布电感≤1mH /Km，分布电阻≤Ω/Km。

2.4.5 配接设备：见附录。

3 使用环境条件装置主机在下列环境条件下应能正常工作：a）环境温度：-10℃~+40℃；b）相对湿度：不大于95%（+25℃）；c）大气压力：80Kpa~106Kpa；d）煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

在安装、使用产品前请仔细阅读产品使用说明书ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机使用说明书执行标准: GB3836-2000MT/209-1990Q/HQD050-2011版本号: Ver1.0出版日期：2011年2月淮南市启迪电子有限公司警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！严禁带电开盖！ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机1 概述1.1用途及适用范围:ZP127-Z矿用隔爆兼本安型自动洒水降尘装置主机（以下简称装置主机）为矿用隔爆兼本质安全型电气设备, 该主机适用于煤矿井下、露天煤矿、选煤厂等工作场所，主要用于向洒水降尘装置和个配接传感器提供所需直流电源以及控制电动球阀的启动与停止。

1.2产品特点：该主机体积小，重量轻，便于安装；性能稳定，维护量小。

并可针对不同的环境要求配置相关的传感器实现不同区域的环境保护要求。

2 产品分类2.1 防爆型式及标志防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

2.2 型号编制说明主机电源电压AC 127V洒水、降尘装置2.3外形尺寸及重量外形尺寸：长×宽×高：373mm×212mm×138mm重量：12.5kg2．4 技术参数2.4.1 供电电源：额定电压：AC127V；最高输入电压：140V ；额定频率：50Hz。

2.4.2输出形式：3路开关量控制信号输出；两路本安直流电源输出（12V、18V）。

2.4.3本安参数18V: Uo:DC18.2V Io:515mA Co:4.7uF Lo:0.1mH12V: Uo:DC12.3V Io:980mA Co:33uF Lo:0.1mH2.4.4主机与传感器间电缆长度及分布参数：最大电缆长度500m，电缆分布电容≤0.1μF/Km，分布电感≤1mH /Km，分布电阻≤13.6Ω/Km。
