Mic 工作原理

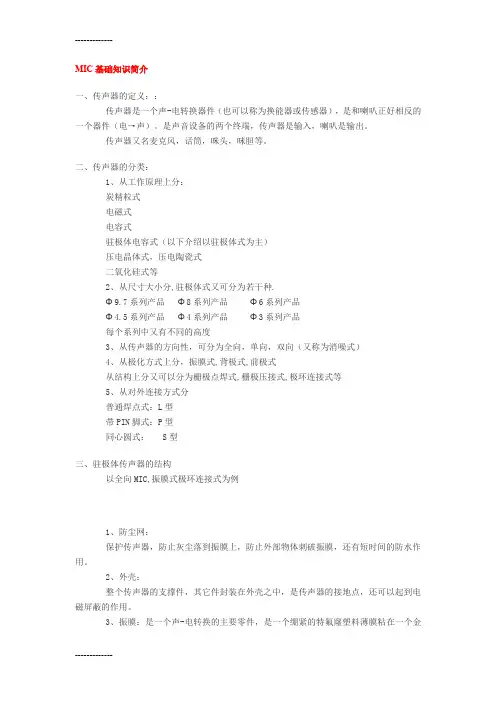

MIC基础知识简介一、传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等。

二、传声器的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式： S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5、极板：电容的另一个电极，并且连接到了FET的G极上。

6、极环：连接极板与FET的G极，并且起到支撑作用。

7、腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9、PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起，起连接另外前极式，背极式在结构上也略有不同。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

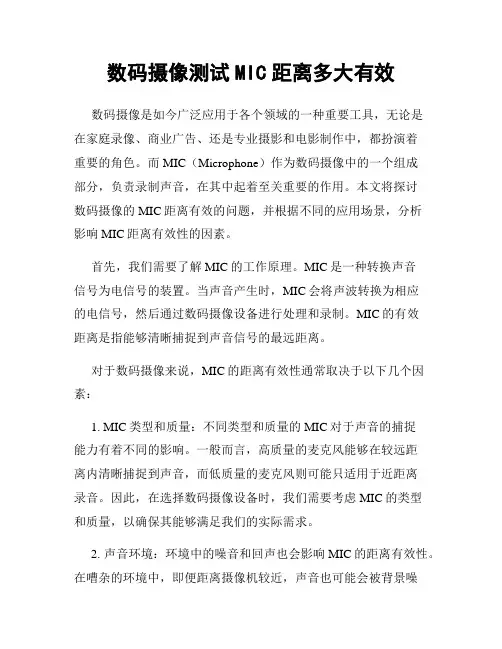

数码摄像测试MIC距离多大有效数码摄像是如今广泛应用于各个领域的一种重要工具，无论是在家庭录像、商业广告、还是专业摄影和电影制作中，都扮演着重要的角色。

而MIC（Microphone）作为数码摄像中的一个组成部分，负责录制声音，在其中起着至关重要的作用。

本文将探讨数码摄像的MIC距离有效的问题，并根据不同的应用场景，分析影响MIC距离有效性的因素。

首先，我们需要了解MIC的工作原理。

MIC是一种转换声音信号为电信号的装置。

当声音产生时，MIC会将声波转换为相应的电信号，然后通过数码摄像设备进行处理和录制。

MIC的有效距离是指能够清晰捕捉到声音信号的最远距离。

对于数码摄像来说，MIC的距离有效性通常取决于以下几个因素：1. MIC类型和质量：不同类型和质量的MIC对于声音的捕捉能力有着不同的影响。

一般而言，高质量的麦克风能够在较远距离内清晰捕捉到声音，而低质量的麦克风则可能只适用于近距离录音。

因此，在选择数码摄像设备时，我们需要考虑MIC的类型和质量，以确保其能够满足我们的实际需求。

2. 声音环境：环境中的噪音和回声也会影响MIC的距离有效性。

在嘈杂的环境中，即便距离摄像机较近，声音也可能会被背景噪音掩盖，导致录制的声音质量不佳。

此外，具有强烈回声的环境也会导致声音在传播过程中受到干扰和衰减。

因此，在使用数码摄像进行拍摄和录制时，应尽量选择相对安静且无回声的环境，以提高MIC的距离有效性。

3. 麦克风定向性：MIC的定向性也是影响其距离有效性的重要因素之一。

定向性可分为单向性、双向性和全向性。

单向性MIC 主要向前方接收声音，对侧面和后方的声音响应较小；双向性MIC正前方和正后方都能接收声音；全向性MIC则可以从各个方向接收到声音。

根据实际需要选择合适的定向性MIC，可以提高其距离有效性。

4. 声源强度：声源的强度也会对MIC的距离有效性造成影响。

较强的声源能够在较远距离内传播，并更容易被MIC捕捉到。

mic的工作原理
MIC是英文Microphone Array的缩写，即麦克风阵列。

它是一组麦克风的集合，通过计算机算法进行信号处理和合成，实现音频信号的采集、处理和分析。

MIC的工作原理如下：
MIC的麦克风数量和布置方式不同，能够采集不同方向和距离的声音信号。

麦克风阵列一般采用线性或圆形排列，也可以采用其他形状的排列方式，如矩形、三角形等。

阵列中的每个麦克风都可以单独接收到周围的声音信号，但这些信号可能被噪声、回声、房间模态等因素所干扰。

为了获得更好的音频信号质量，MIC通常使用信号处理算法对原始信号进行处理和合成，从而实现以下功能：
1. 噪声抑制：通过对信号进行滤波、降噪等处理，提高信号的信噪比，减少背景噪声的干扰。

2. 回声消除：通过对麦克风阵列的声学特性进行建模，去除回声信号，提高语音的清晰度和可懂度。

3. 方向识别：通过对阵列中的麦克风信号进行比较和计算，确定声
源的方向和位置。

4. 声源分离：通过对阵列中的麦克风信号进行分析和处理，将多个声源的信号分离出来，实现多声源的分离和识别。

MIC的工作原理是基于麦克风阵列的采集和信号处理，可以应用于语音识别、语音增强、音频会议等领域，提高音频信号的质量和效果。

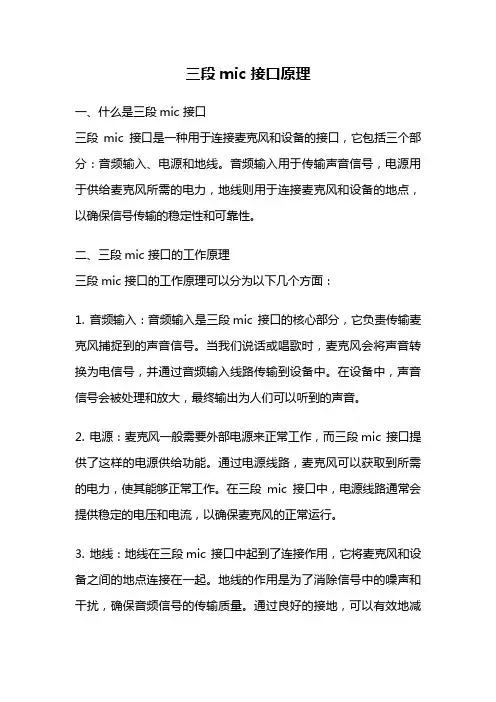

三段mic 接口原理一、什么是三段mic 接口三段mic 接口是一种用于连接麦克风和设备的接口，它包括三个部分：音频输入、电源和地线。

音频输入用于传输声音信号，电源用于供给麦克风所需的电力，地线则用于连接麦克风和设备的地点，以确保信号传输的稳定性和可靠性。

二、三段mic 接口的工作原理三段mic 接口的工作原理可以分为以下几个方面：1. 音频输入：音频输入是三段mic 接口的核心部分，它负责传输麦克风捕捉到的声音信号。

当我们说话或唱歌时，麦克风会将声音转换为电信号，并通过音频输入线路传输到设备中。

在设备中，声音信号会被处理和放大，最终输出为人们可以听到的声音。

2. 电源：麦克风一般需要外部电源来正常工作，而三段mic 接口提供了这样的电源供给功能。

通过电源线路，麦克风可以获取到所需的电力，使其能够正常工作。

在三段mic 接口中，电源线路通常会提供稳定的电压和电流，以确保麦克风的正常运行。

3. 地线：地线在三段mic 接口中起到了连接作用，它将麦克风和设备之间的地点连接在一起。

地线的作用是为了消除信号中的噪声和干扰，确保音频信号的传输质量。

通过良好的接地，可以有效地减少信号的失真和干扰，提高音频的清晰度和准确性。

三、三段mic 接口的应用领域三段mic 接口广泛应用于各种音频设备中，如话筒、录音设备、音频接口等。

它们在音频采集和传输中起着重要的作用，能够实现高质量的音频录制和回放。

除此之外，三段mic 接口还被用于一些专业领域，如音频工程、演唱会现场等，用于实时的音频处理和放大。

总结三段mic 接口是一种用于连接麦克风和设备的接口，它包括音频输入、电源和地线三个部分。

音频输入负责传输声音信号，电源提供麦克风所需的电力，地线用于连接麦克风和设备的地点。

三段mic 接口的工作原理是通过音频输入传输声音信号，通过电源提供电力，通过地线连接麦克风和设备的地点。

三段mic 接口在各种音频设备中有广泛的应用，能够实现高质量的音频录制和回放，同时也被用于一些专业领域的音频处理和放大。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

什么是咪头其结构原理是什么？一、咪头的定义咪头又名麦克风，话筒，驻极体传声器，咪胆等。

是一个声-电转换器件，是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向，单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5、背极板：电容的另一个电极，并且连接到了FET（场效应管）的G（栅）极上。

6、铜环：连接极板与FET（场效应管）的G（栅）极，并且起到支撑作用。

7、腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET（场效应管）的S（源极），G（栅）极短路）。

8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9、PIN：有的传声器在PCB上带有PIN（脚），可以通过PIN与其他PCB焊接在一起，起连接另外前极式，背极式在结构上也略有不同。

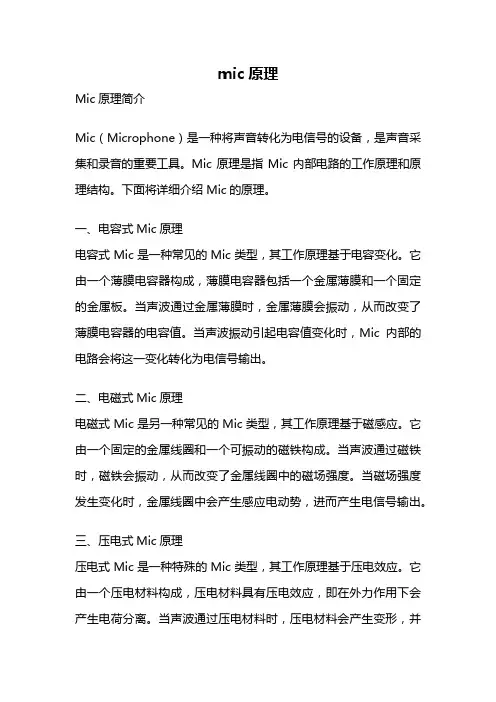

mic原理Mic原理简介Mic（Microphone）是一种将声音转化为电信号的设备，是声音采集和录音的重要工具。

Mic原理是指Mic内部电路的工作原理和原理结构。

下面将详细介绍Mic的原理。

一、电容式Mic原理电容式Mic是一种常见的Mic类型，其工作原理基于电容变化。

它由一个薄膜电容器构成，薄膜电容器包括一个金属薄膜和一个固定的金属板。

当声波通过金属薄膜时，金属薄膜会振动，从而改变了薄膜电容器的电容值。

当声波振动引起电容值变化时，Mic内部的电路会将这一变化转化为电信号输出。

二、电磁式Mic原理电磁式Mic是另一种常见的Mic类型，其工作原理基于磁感应。

它由一个固定的金属线圈和一个可振动的磁铁构成。

当声波通过磁铁时，磁铁会振动，从而改变了金属线圈中的磁场强度。

当磁场强度发生变化时，金属线圈中会产生感应电动势，进而产生电信号输出。

三、压电式Mic原理压电式Mic是一种特殊的Mic类型，其工作原理基于压电效应。

它由一个压电材料构成，压电材料具有压电效应，即在外力作用下会产生电荷分离。

当声波通过压电材料时，压电材料会产生变形，并产生电荷分离。

这些电荷分离的变化会被Mic内部的电路转化为电信号输出。

四、热电式Mic原理热电式Mic是一种利用声波引起温度变化的Mic类型，其工作原理基于热电效应。

它由一个金属薄膜和一个热敏电阻构成。

当声波通过金属薄膜时，金属薄膜会受到声波的加热和冷却，从而引起热敏电阻的电阻值发生变化。

这一变化会被Mic内部的电路转化为电信号输出。

五、MEMS Mic原理MEMS（Micro-Electro-Mechanical Systems）Mic是一种基于微机电系统技术的Mic类型，其工作原理结合了电容式Mic和压电式Mic的特点。

它由一个微小的薄膜电容器和一个微小的压电材料构成。

当声波通过薄膜电容器时，薄膜会振动，从而改变了电容值。

同时，压电材料也会产生电荷分离。

这些变化会被Mic内部的电路转化为电信号输出。

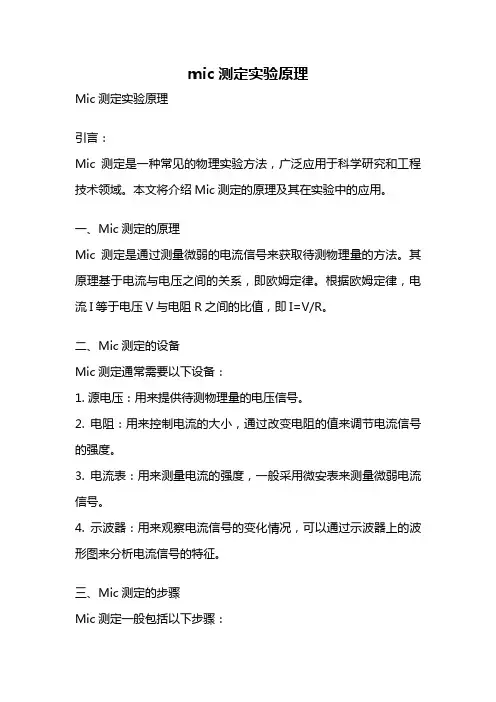

mic测定实验原理Mic测定实验原理引言：Mic测定是一种常见的物理实验方法，广泛应用于科学研究和工程技术领域。

本文将介绍Mic测定的原理及其在实验中的应用。

一、Mic测定的原理Mic测定是通过测量微弱的电流信号来获取待测物理量的方法。

其原理基于电流与电压之间的关系，即欧姆定律。

根据欧姆定律，电流I等于电压V与电阻R之间的比值，即I=V/R。

二、Mic测定的设备Mic测定通常需要以下设备：1. 源电压：用来提供待测物理量的电压信号。

2. 电阻：用来控制电流的大小，通过改变电阻的值来调节电流信号的强度。

3. 电流表：用来测量电流的强度，一般采用微安表来测量微弱电流信号。

4. 示波器：用来观察电流信号的变化情况，可以通过示波器上的波形图来分析电流信号的特征。

三、Mic测定的步骤Mic测定一般包括以下步骤：1. 搭建电路：将待测物理量与源电压、电阻、电流表等设备连接成电路。

2. 调节电流：通过改变电阻的值，调节电流的大小，使其适合于电流表的测量范围。

3. 测量电流：使用电流表测量电路中的电流强度。

4. 记录数据：将测得的电流数值记录下来。

5. 分析数据：根据实验需要，对测得的数据进行处理和分析，得到待测物理量的相关信息。

四、Mic测定的应用Mic测定在科学研究和工程技术领域有广泛的应用，以下是一些常见的应用场景：1. 电阻测量：Mic测定可以用来测量电阻的大小，通过测量电流和电压的关系，可以计算出电阻的数值。

2. 材料测试：Mic测定可以用来测试材料的电导率，通过测量材料中的电流强度和电压，可以判断材料的导电性能。

3. 电池测试：Mic测定可以用来测试电池的性能，通过测量电池中的电流和电压，可以评估电池的容量和使用寿命。

4. 电路分析：Mic测定可以用来分析电路中的各种元件，通过测量电流和电压的关系，可以确定电路中元件的工作状态和性能。

5. 生物医学研究：Mic测定可以用来测量生物体内的微弱电流信号，用于研究生物体的生理功能和疾病诊断。

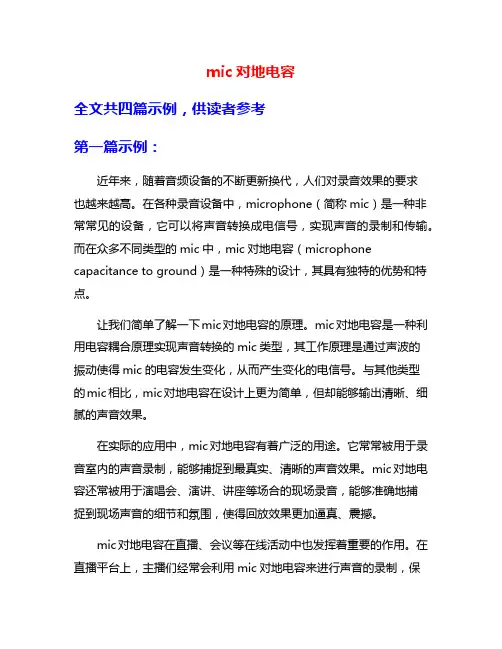

mic对地电容全文共四篇示例，供读者参考第一篇示例：近年来，随着音频设备的不断更新换代，人们对录音效果的要求也越来越高。

在各种录音设备中，microphone（简称mic）是一种非常常见的设备，它可以将声音转换成电信号，实现声音的录制和传输。

而在众多不同类型的mic中，mic对地电容（microphone capacitance to ground）是一种特殊的设计，其具有独特的优势和特点。

让我们简单了解一下mic对地电容的原理。

mic对地电容是一种利用电容耦合原理实现声音转换的mic类型，其工作原理是通过声波的振动使得mic的电容发生变化，从而产生变化的电信号。

与其他类型的mic相比，mic对地电容在设计上更为简单，但却能够输出清晰、细腻的声音效果。

在实际的应用中，mic对地电容有着广泛的用途。

它常常被用于录音室内的声音录制，能够捕捉到最真实、清晰的声音效果。

mic对地电容还常被用于演唱会、演讲、讲座等场合的现场录音，能够准确地捕捉到现场声音的细节和氛围，使得回放效果更加逼真、震撼。

mic对地电容在直播、会议等在线活动中也发挥着重要的作用。

在直播平台上，主播们经常会利用mic对地电容来进行声音的录制，保证声音的清晰度和准确度；而在会议中，mic对地电容被广泛应用于讲话者的录音设备上，确保每个与会者都能够清晰听到对话内容。

除了以上应用场景外，mic对地电容在影视拍摄、音乐录制、语音识别等领域也有着重要的用途。

在影视拍摄中，mic对地电容可以用于拍摄影片的配音和音效录制，提高录音效果的质量；而在音乐录制领域，mic对地电容则可以用于乐器录音、人声录音等各种音频的采集工作，为音乐制作带来更加真实和清晰的声音效果；在语音识别技术中，mic对地电容可以用于捕捉用户的语音输入，帮助机器更好地理解和识别人类语言。

第二篇示例：麦克对地电容，即为microphone to ground capacitance，是指在使用麦克风时产生的一种电容效应。

一、传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等。

二、传声器的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5、极板：电容的另一个电极，并且连接到了FET的G极上。

6、极环：连接极板与FET的G极，并且起到支撑作用。

7、腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9、PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起，起连接另外前极式，背极式在结构上也略有不同。

四、传声器的电原理图：FET(场效应管)MIC的主要器件，起到阻抗变换或放大的作用，C;是一个可以通过膜片震动而改变电容量的电容，声电转换的主要部件。

mic电路原理Mic电路原理一、引言Mic（Microphone）是一种将声音信号转换为电信号的装置，广泛应用于通信、音频处理等领域。

Mic电路原理即指Mic装置内部的电路工作原理，下面将对Mic电路原理进行详细介绍。

二、电容式Mic电路原理电容式Mic是一种常见的Mic类型，其原理基于声音对电容的振动敏感性。

电容式Mic主要包括电容麦克风电路和放大电路两部分。

1. 电容麦克风电路电容麦克风电路由一个电容器和一个放大器组成。

电容器的两极之间设有极板，当受到声波作用时，极板会振动。

这种振动导致了电容器两极之间的电容值发生变化，从而产生电压信号。

这一电压信号被传送至放大器。

2. 放大电路放大电路用于放大电容麦克风电路中产生的微弱电压信号。

放大电路通常采用运放（Operational Amplifier）作为放大器的核心元件。

运放能够将输入信号放大至较高的电压水平，并且具有高输入阻抗和低输出阻抗的特点。

三、电动式Mic电路原理电动式Mic是另一种常见的Mic类型，其原理基于声音对电磁感应的敏感性。

电动式Mic主要包括电容麦克风电路和放大电路两部分，类似于电容式Mic。

1. 电动麦克风电路电动麦克风电路由一个振动线圈和一个磁场组成。

振动线圈通过声音的振动而在磁场中产生感应电动势。

这一感应电动势被传送至放大器。

2. 放大电路放大电路的作用与电容式Mic相同，用于放大电动麦克风电路中产生的微弱电动势信号。

放大电路可以采用与电容式Mic相似的运放方式。

四、特点与应用Mic电路原理决定了Mic的特点和应用范围。

电容式Mic具有高灵敏度、宽频响范围和较低的失真程度，适用于录音、广播、通信等领域。

电动式Mic则具有较高的输出电压和较低的噪声水平，适用于专业音频处理和演唱会等场合。

总结：Mic电路原理是Mic装置内部电路工作的基础，电容式Mic和电动式Mic分别基于声音对电容和电磁感应的敏感性，通过电容麦克风电路和放大电路实现声音信号的转换和放大。

mic接口电路原理
MIC接口电路原理主要涉及到声音信号到电信号的转换过程。

MIC（麦克风）接口电路主要由FET（场效应管）和C（电容）等元件组成。

FET起到阻抗变换和放大的作用，而C 则是一个可以通过膜片震动而改变电容量的电容，是声电转换的主要部件。

当声音信号通过MIC的膜片时，膜片会产生震动，从而改变C的电容量。

这个变化的电容量会产生一个相应的电压信号，这个信号非常微弱，内阻也非常高，因此需要进行阻抗变换和放大。

这时，FET场效应管就起到了关键的作用。

FET是一个电压控制元件，漏极的输出电流受源极与栅极电压的控制。

因此，当C的电容量发生变化时，FET的栅极电压也会发生变化，从而控制漏极的输出电流，实现了对微弱信号的放大。

除了FET和C之外，MIC接口电路中还包含其他一些元件，如负载电阻RL、工作电压VS和隔直电容CO等。

负载电阻RL的大小决定了MIC的灵敏度高低，工作电压VS为MIC 提供工作电压，而隔直电容CO则起到隔离直流信号的作用，只允许交流信号通过。

在MIC接口电路中，还需要注意防止射频干扰的问题。

为了解决这个问题，通常会设置C1和C2两个电容，分别对不同频段的射频干扰进行抑制。

C1一般是10PF，用于滤除1800Mhz的射频干扰，而C2一般是33PF，用于滤除GSM900Mhz的射频干扰。

总之，MIC接口电路原理涉及到声音信号到电信号的转换过程，主要通过FET和C等元件实现。

在电路设计中，还需要注意防止射频干扰的问题，并合理选择负载电阻、工作电压等参数，以获得最佳的声音质量和灵敏度。

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

运放mic放大电路1. 介绍运放mic放大电路是一种利用运放（操作放大器）来放大麦克风信号的电路。

麦克风作为一种声音传感器，可以将声音信号转换为电信号。

然而，麦克风输出的信号通常非常微弱，需要经过放大才能被后续电路或设备处理。

运放mic放大电路的设计目的是提供高增益、低噪声和良好的线性特性，以确保麦克风信号能够被准确地放大。

在本文中，我们将介绍运放mic放大电路的基本原理、设计要点和常见的电路拓扑结构。

2. 基本原理运放mic放大电路的基本原理是利用运放的差分放大特性来放大麦克风信号。

运放是一种高增益、高输入阻抗、低输出阻抗的电子器件，可以实现对信号的放大、滤波和线性处理。

运放mic放大电路的基本结构如下图所示：+Vcc|R1|Vin ----+-- R2 --+-- Vout| |C1 R3| |GND GND在上图中，Vin是麦克风的输入信号，Vout是运放输出的放大信号。

R1和R2构成了运放的差分输入电阻，R3是运放的反馈电阻，C1是输入信号的耦合电容。

运放mic放大电路的工作原理如下：1.麦克风输出的微弱信号经过耦合电容C1进入运放的差分输入端。

2.运放的差分输入端将输入信号放大并转换为差分输出信号。

3.差分输出信号经过反馈电阻R3再次回到运放的差分输入端，形成反馈回路。

4.反馈回路通过调节运放的增益，使得输入信号被放大到所需的幅度，并且提供稳定的放大特性。

3. 设计要点设计一个高性能的运放mic放大电路需要考虑以下几个要点：3.1 输入电阻和输入容量为了最大限度地提高麦克风信号的传输效率，输入电阻应该尽可能大，一般要大于麦克风的输出阻抗。

输入电容则需要保持较小，以避免对低频信号的影响。

3.2 增益和带宽根据具体的应用需求，确定所需的放大倍数和频率范围。

增益和带宽通常存在着一定的取舍关系，较高的增益可能会导致带宽的降低。

3.3 噪声和失真为了保持信号的准确性和清晰度，需要尽可能降低电路的噪声和失真。

MIC对地电容指的是麦克风与地面之间的电容值。

电容是一种储能元件，它存储电荷并在电路中产生电场。

在电子工程中，电容的单位是法拉（F），但在实际应用中，由于电容值通常较小，常用微法拉（μF）、纳法拉（nF）或皮法拉（pF）作为单位。

麦克风作为一种传声器，其工作原理涉及到声音波形引起的膜片振动，这些振动随后被转换成电信号。

在这个转换过程中，麦克风的膜片与背板之间以及膜片与地面之间会形成电容效应。

当声波引起膜片移动时，膜片与背板间的距离变化，导致电容值发生变化，从而产生与声波频率和振幅相关的电信号。

MIC对地电容的大小会受到多种因素的影响，包括膜片的面积、膜片与背板之间的距离、介质的介电常数以及膜片和背板材料的特性。

在设计麦克风时，工程师会考虑这些因素来优化电容值，以确保麦克风能够有效地将声音转换成电信号，并且具备良好的频率响应特性。

在一些特定的应用中，例如电容式麦克风，对地电容的测量和校准尤为重要，因为它直接影响到麦克风的性能和输出信号的质量。

通过精确控制和调整对地电容，可以改善麦克风的信噪比、灵敏度和频率响应范围。
