调频无线话筒原理与制作

无线调频麦克风的设计和制作1. 引言随着无线通信技术的不断发展，无线麦克风已经逐渐成为了音频传输领域的主流。

相比于有线麦克风，无线麦克风具有更高的灵活性和更好的移动性，并且无需担心长距离传输带来的信号损失问题。

本文主要介绍一种基于调频技术的无线麦克风的设计和制作方法。

2. 系统概述本系统主要由三个部分组成：发射机、接收机和麦克风。

其中，麦克风负责声源的采集，发射机将声源信号转换为无线信号并通过天线进行广播，接收机通过天线接收信号并进行解调和放大操作，并将信号通过音频输出接口输出。

3. 系统设计3.1 麦克风麦克风是本系统中最核心的部件，它的质量将直接影响到整个系统的音质和抗干扰能力。

本系统采用了电容式麦克风，它主要由一个电容和一个放大电路组成。

当声波通过电容时，电容的电荷会受到影响从而产生微小的电压变化，放大电路将这些微小的信号放大后输出。

需要注意的是，麦克风的输出信号应该是模拟信号，而不能是数字信号，因为数字信号在传输过程中很容易受到干扰。

3.2 发射机发射机主要由信号源、调制器和天线组成。

信号源负责将麦克风输出的信号转换为高频信号，调制器将高频信号调制成调频信号，天线将调频信号进行发射。

为了实现更高的信号质量和信号传输距离，发射机应该选用合适的天线和调制器，并且进行合适的功率控制。

3.3 接收机接收机主要由天线、解调器、音频放大器和输出接口组成。

天线负责接收发射机发送的无线信号，并将信号送入解调器进行解调，解调后的信号经过音频放大器放大后通过输出接口输出。

与发射机类似，接收机的天线和解调器的选择和功率控制也是非常重要的。

4. 系统制作4.1 麦克风制作麦克风的制作比较简单，只需要选用合适的电容和放大器并进行合适的电路连接即可。

一般可以从电子元器件市场购买电容和放大器，电路连接采用印刷板进行焊接。

需要注意的是，麦克风电路需要进行可靠的接地和屏蔽处理，以减少干扰。

4.2 发射机制作发射机制作比较复杂，需要设计和制作信号源、调制器和天线。

实验一调频无线话筒制作实验目的对于06级同学：1、建立对简单高频电路的感性认识；2、掌握高频电路的制作基础；3、熟悉高频电路的调试和测试方法。

对于07级同学：1、熟悉基本元器件的识别、检测和使用方法；2、熟悉各种测量仪器仪表的使用；3、掌握制作电路的基本方法，熟练焊接；4、掌握电路原理图的识读。

实验原理电路原理如上图所示，驻极体话筒将声音信号转变为电压信号，经电容C6耦合加到三极管基极，本振Q1工作于约88-108MHz频率，频率由振荡线圈L1和电容C2调整，该频率也决定于晶体管结电容、电容器C3及偏压元件，如100Ω射极电阻。

电源接通时，基极电容器C1逐渐充电，而C3则经振荡线圈L1充电，电容C2也充电，线圈产生磁场。

基极电压渐渐上升时，晶体管导通，并将内阻并接在C3两侧。

当电容C1充电至该极的工作电压时，就会发生好几个杂乱的频率，我们假定在靠近工作电压之时基极电压继续上升，电容C3试图阻止射极电压的移动，到电容器内的能量耗尽及再不阻止射级移动之时，基—射极电压降低，晶体管截止，流过线圈的电流也停止，磁场衰减。

磁场衰减，产生一个相反方向的电压，集电极电压反过来上升，并以相反方向电容C2充电，这电压也影响到对C3电容充电，及射极电阻R4上的电压降使到晶体管进入更深的截止。

电容C2充电时，射极电压下跌，晶体管开始导通，电流流入线圈，与衰减磁场对抗。

线圈上电压反转，形成集电极电压下降，这个变化通过电容C2传送到射极上，结果晶体管进入导通，把C2电容短路，周期再开始重复。

所以，Q1在此形成一个振荡，产生88-108MHz的信号。

放大后的音频信号经电容C6耦合加到三极管基极，改变振荡频率，产生所需的FM讯号。

电容C2和电感L1构成谐振选频电路，谐振频率就是电路的发射频率；发射频率经电容C5耦合至天线，要注意的是C5不能太大，否则电路非常容易受外界环境影响，导致振荡频率不稳。

元件选择各元件参数均在原理图中标注，电源VCC电压典型值为6V，实测4-7V均可工作。

毕业设计（论文）题目：调频无线话筒的制作年级专业：信息工程学生姓名：指导教师：摘要随着社会的进步，科学的发展，音响设备也有了极大的改善。

话筒也由原来的动圈话筒发展到电容话筒到现在常用的无线话筒。

无线话筒多种多样，而我最常用的无线话筒有两种，一种是手持无线话筒，一种是纽扣话筒。

手持话筒是歌唱演员或主持人手中拿着使用的话筒，而纽扣话筒主要是戏剧演员、话剧演员、小品演员等带有表演动作的人夹在胸前使用的话筒。

调频无线话筒的工作原理是利用FM收音机来接收,这一无线话筒的特点是系统简单,成本低廉,但是现在已被淘汰了,原因是使用效果不佳,不能满足专业品质的要求.调频无线话筒的原理是将声波信号通过麦克风将语音信号转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。

整个电路使用Protel 99 se 软件设计，并最终做成一块10cm*8cm(width*height)PCB(印刷电路板)，使用普通调频收音机在100M频率左右，话筒中心20米范围内能正常接收。

该设计具有电压低，受话灵敏，制作简易等特点，可应用于教学，无线广播，报警器，助听器，及各类声控设备中。

关键词 FM调频；电容三点式；振荡反馈电路；印刷电路板；载波；目录第1章绪论 (4)第2章设计方案 (5)2.1 方案选择 (5)2.2 无线话筒准用的频段 (5)2.3 各频段无线电波的传播特性 (5)第3章电路设计 (7)3.1 发射部分电路设计 (7)3.2 信号放大电路的改进方案 (8)第4章PCB印刷电路板的实现 (10)第5章设计心得.................................................. 错误！未定义书签。

结论. (12)致谢 (13)参考文献 (14)附录 (14)第1章绪论信息传输是人类社会生活的重要组成内容.无线电技术的原理在于，导体中电流强弱的改变会产生无线电波。

μpc1651制作的调频无线话筒电路如图.本电路采用,该电路增益高,工作稳定,从而保证了话筒的高性能。

用它组成调频发射电路.它用40--50cm软拖线作天线,有效发射距离大于30M.仔细调整L间距和微调电容,可使发射频率覆盖范围为88--108MHZ.图中.本例介绍的无线话筒采用日本NEC公司生产的upc1651集成电路作为主要器件，具有工作稳定、性能可靠、制作容易、调试简便的特点。

工作频率可在88~108 MHz的调频波段内选择，用普通调频收音机接收。

工作原理无线话筒电路图见图一。

图一电路的核心是由一块μPC1651集成电路构成的高频振荡器。

驻极体话筒MIC输出的音频信号，经C1耦合至μpc1651对高频振荡信号进行频率调制。

调频信号经C5耦合至天线发射出去。

μPC1651是一种高性能的超高频宽带低噪声放大集成电路，内含两级放大器，工作十分稳定可靠。

它仅有输入、输出、正、负电源4个引脚，在＋5V工作电源下，其静态电流为20mA左右。

为了进一步提高电路的频率稳定性，电路中采用了三端稳压集成电路7805对μP C1651进行稳压供电。

元器件选择R选用RTX一1/8W型碳膜电阻器。

C1、C6选用CD11-16V电解电容器；C2, C3,C4、C5选用CT1型高频瓷介电容器。

L用直径0.51mm漆包线在直径4mm圆柱上绕5圈脱胎而成。

天线用40--50cm软导线作天线，有效发射距离大于30米。

MIC选用CM一18W型高灵敏度驻极体话筒。

制作与调试第一步，检测整机静态电流。

将μPC1651的正电源端（第4脚）临时断开，万用表置“直流50mA挡”，串接在μPC1651供电回路测量其电流，应小于25mA。

否则应检查电路焊接有无错误、μPC1651是否不良。

第二步，调整发射频率。

电路中，L、C3谐振回路决定振荡发射频率，改变C3即可改变发射频率。

用无感小起子细心调节可调电容器C3，或改变L匝间的距离，使调频收音机能在无广播电台处稳定清晰地接收到无线话筒的信号即可。

目录河西学院本科生毕业论文（设计）诚信声明 (1)河西学院本科生毕业论文（设计）开题报告 (2)摘要： (4)ABSTRACT： (4)1引言 (5)1.1无线电技术及无线话筒 (5)1.2无线话筒的分类 (5)1.3无线话筒的发展 (6)1.4无线话筒的运用 (7)2.设计任务与要求 (8)2.1设计任务 (8)2.2设计要求 (8)2.3任务自评 (8)3方案的选择与论证 (8)3.1整体方案设计 (8)3.2具体方案的选择及确定 (11)3.3单元电路的调试与仿真 (14)4电路制作装配 (18)4.1PCB板的制作 (18)4.2电感的制作 (20)5调试仿真及结果分析 (21)5.1实物测试仿真 (21)5.2实物调试 (22)5.3结果分析 (22)6设计总结 (23)参考文献 (24)致谢 (25)河西学院本科生毕业论文（设计）题目审批表 (26)河西学院物理与机电工程学院指导教师指导毕业论文情况登记表 (27)河西学院毕业论文（设计）指导教师评审表 (28)河西学院本科生毕业论文（设计）答辩记录表 (2)1引言1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中所不可缺少的器件，无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。

但是随着数以万计的无线电设备的使用以及用户对无线话筒系统需求的增加使广播频率变得拥挤，理解无线话筒系统的设计和操作的概念已经成为一个具有挑战性的问题。

由于可用的频谱越来越少，在北美DTV（数字电视）广播的出现使得无线系统的运行更加复杂困难。

DTV也同样出现在欧洲,它已成为未来可能出现的频谱拥挤现象的另一标志.。

鉴于以上这些事实，随着无线话筒、内部通讯网络系统、耳内监听系统和其它应用在各类制作的无线电通讯设备的日益普及，对于无线系统扎实的，技术性理解需求是前所未有的。

1.2无线话筒的分类无线话筒的分类方式很多，比方说根据发射使用频率分类或无线话筒的接收方式来分类等。

300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和?47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐－部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。

无线调频话筒设计引言：无线调频话筒是一种能够无线传输声音信号的设备，通过无线传输技术，实现了话筒与收音设备之间的无线连接。

无线调频话筒在舞台表演、会议演讲、体育解说等场景中广泛应用，具有灵活、便捷、高质量的特点。

本文将介绍无线调频话筒的设计原理、主要组成部分和工作原理。

设计原理：无线调频话筒的设计原理主要包括信号源、调频电路、发射电路和接收电路。

首先，信号源是话筒捕捉声音信号的部分，通过话筒的电容麦克风将声音转换为电信号。

然后，调频电路将电信号转换为调频信号，通过改变频率和幅度来实现对声音信号的调制。

接下来，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

最后，接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。

主要组成部分：①话筒体：话筒体是无线调频话筒的外壳部分，用于保护内部电路和增加声音采集的灵敏度。

常见的话筒体材质有金属和塑料，内部装有电容麦克风和电路板。

②电容麦克风：电容麦克风是无线调频话筒捕捉声音信号的部分，它由电容和放大器组成，能够将声音信号转换为电信号。

电容麦克风具有高灵敏度、低噪声和平坦的频率响应等特点。

③调频电路：调频电路是无线调频话筒的核心部分，它将电信号转换为调频信号，通过调整频率和幅度来实现对声音信号的调制。

调频电路包括振荡器、调制器、放大器等组成部分。

④发射电路：发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

发射电路包括射频放大器、混频器、功率放大器等组成部分。

⑤接收电路：接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。

接收电路包括射频前置放大器、混频器、解调器等组成部分。

工作原理：无线调频话筒的工作原理主要是将声音信号转换为无线电信号，并通过无线传输技术传输到收音设备。

话筒内的电容麦克风将声音信号转换为电信号后，经过调频电路调制为调频信号。

然后，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

每套无线话筒由若干部袖珍发射机（可装在衣袋里，输出功率约0.01W）和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。

它适应于舞台讲台等场合。

调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM 将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l 的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

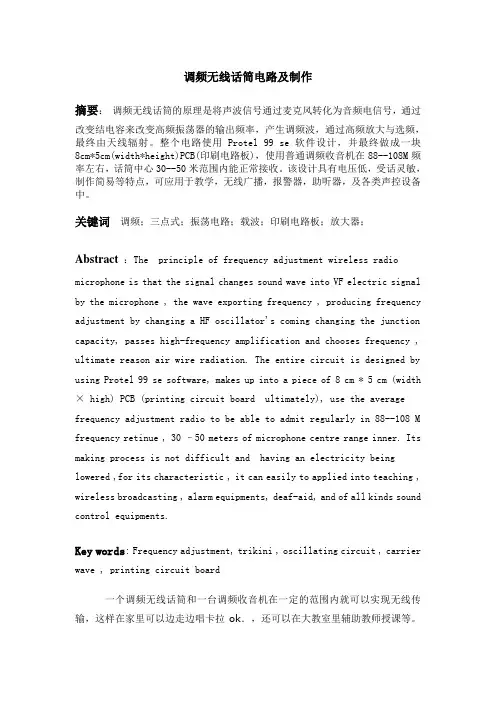

调频无线话筒电路及制作摘要：调频无线话筒的原理是将声波信号通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。

整个电路使用Protel 99 se 软件设计，并最终做成一块8cm*5cm(width*height)PCB(印刷电路板)，使用普通调频收音机在88--108M频率左右，话筒中心30--50米范围内能正常接收。

该设计具有电压低，受话灵敏，制作简易等特点，可应用于教学，无线广播，报警器，助听器，及各类声控设备中。

关键词调频；三点式；振荡电路；载波；印刷电路板；放大器；Abstract：The principle of frequency adjustment wireless radio microphone is that the signal changes sound wave into VF electric signal by the microphone , the wave exporting frequency , producing frequency adjustment by changing a HF oscillator's coming changing the junction capacity, passes high-frequency amplification and chooses frequency , ultimate reason air wire radiation. The entire circuit is designed by using Protel 99 se software, makes up into a piece of 8 cm * 5 cm (width × high) PCB (printing circuit board ultimately), use the average frequency adjustment radio to be able to admit regularly in 88--108 M frequency retinue , 30 –50 meters of microphone centre range inner. Its making process is not difficult and having an electricity being lowered ,for its characteristic , it can easily to applied into teaching , wireless broadcasting , alarm equipments, deaf-aid, and of all kinds sound control equipments.Key words: Frequency adjustment, trikini , oscillating circuit , carrier wave , printing circuit board一个调频无线话筒和一台调频收音机在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理下图是调频无线话筒的电路图。

驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成原来的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，共有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018日ＢＭ为小型驻极体话筒L为空心线圈。

驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见下图，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

L是空心电感线圈。

用?0．5毫米的漆包线在元珠笔芯上密绕10圈。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（下图）。

三、焊接电路下图是调频无线话筒的印刷电路图。

1．将各元件引脚镀锡后插入印刷电路板对应位置。

各元件引脚应尽量留短一些。

2．逐个焊接各元件引脚。

焊点应小而圆滑不应有虚焊和假焊。

焊接线圈时，注意不能使线圈变形。

3．用一根长40－60厘米的多股塑皮软线做天线。

一端焊在印刷电路板上，另一端自然伸开。

四、电路的调试1．先检查印刷电路板和焊接情况，应元短路和虚、假焊现象。

然后可接通电源。

2．用万用表直流电压档测量晶体管V基极发射极问电压，应为0·7伏左右。

若将线圈Ｌ两端短路，电压应有一定变化，说明电路已经振荡。

3．打开收音机，拉出收音机天线，波段开关置于FM波段，（频率范围为88兆赫至108兆赫）将无线话筒天线搭在收音机上。

4.慢慢转动收音机调谐旋钮，同时，对话筒吹气或讲话。

调到收音机收到信号声为止。

若收音机在调谐范围内收不到信号，可拉伸或压缩线圈L，改变其宽度，再仔细调谐收音机直至收音机收到清晰的信号。

简单的调频无线话筒制作详解本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。

发射半径大于20m，使用一节5号电池，能连续工作较长时间。

一、电路工作原理调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。

1．音频接收放大电路。

由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。

声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。

2．高频振荡调制电路。

由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。

L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。

经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。

发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。

二、元器件选择与自制选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。

晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。

C2、C3选用高频瓷介电容器。

其他元器件无特殊要求。

三、制作可按以下步骤进行制作：1. 制作电路板。

整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用单面敷铜板制成，元器件可直接焊接在电路板铜箔面，因此电路板上不必钻孔。

2. 安装元器件各器件在电路板上的位置如图3所标示按图将除驻极体话筒外的各元器件焊入电路板铜箔面的相应位置。

前言本设计是关于小功率调频无线话筒工作原理、分析制作方法及其安装调试，在调频无线话筒中，话筒将话音转化为音频信号，音频信号经放大后对载波进行调制，产生调频波，通过天线向外发射调频电磁波，用调频收音机便可以接听到清楚的话音。

通过这次设计我们更好地巩固和加深对小功率调频无线话筒工作原理和非线性电子线路的进一步理解，了解一般电子产品的研制过程，学会测试高频信号的频率与功率，掌握基本的实验技能（包括元器件的选择，电路板的焊接，功能的测试），提高运用理论知识解决实际问题的能力。

1. 发射机原理1.1原理通常小功率无线话筒采用直接调频方式，它的组成框图如下图所示。

其中音频放大主要是声音转换为电信号并进行音频放大。

调频振荡级主要是产生频率稳定，中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变。

功率输出的任务是确保高效率输出足够大的高频率功率，并馈送到天线进行发射。

1.1.1音频放大由驻极体话筒、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部有一个场效应管作信号放大，拾音灵敏度较高，输出音频信号较大。

声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至Q1的基极。

Q1担任音频放大级，增益约20至50，将放大的讯号送往Q2之基极。

1.1.2振荡级由晶体管Q2、电阻R3、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。

L与C4构成LC谐振回路,并与L、C4选频回路组成高频振荡器。

1.1.3功率输出经C2耦合过来的音频信号加在Q2基极，对高频振荡信号进行频率调制，调制后的调频信号经C4耦合至天线辐射出去。

发射频率取决于LC谐振回路谐振频率，调节C5的大小即可改变发射频率。

1.2分析原理图振荡级Q2工作于约88MHz之频率，这频率由振荡线圈和C4调整，该频率也决定于晶体管、C5回输电容器及还有少数偏压元件，例如470Ω射极电阻和22K基极电阻。

1 调频无线话筒简介1.1调频无线话筒基本介绍无线话筒称传声器，一种电声器材，属传声器，是声电转换的换能器，通过声波作用到电声元件上产生电压，再转为电能。

用于各种扩音设备中。

调频无线话筒是一种可以将声音或者歌声转换成88～108MHz的无线电波发射出去，距离可以达到30～50m，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用的频带比较宽。

调频的方式一般用于超短波波段。

1.2调频无线话筒基本原理调频无线话筒的原理框图如图1.2.1所示，图1.2.1 原理框图声音信号经过驻极体话筒BM转换为电信号，电信号之后再进行高频振荡，然后将高频振荡信号进行频率调制，调制后经电容耦合至天线发射辐射出去，在几米外用一收音机，即可收到声音信号。

2 各级电路分析计算根据调频无线话筒的原理框图设计出电路图如图 2.1所示，其两个重要组成部分--音频接收放大电路跟高频振荡调制电路将在下面进行分析。

图2.1 电路图2.1音频接收放大电路如图2.1所示，图中主要为左半部分，由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部结构如图2.1.1所示，内部有一个场效应管作信号放大，能将在接收电容两端的电压放大，变化因此拾音灵敏度较高，输出音频信号较大。

图2.1.1 驻极体结构图声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R 1得到相应的电压信号，经耦合电容C 1输出至高频振荡电路。

2.2高频振荡调制电路如图2.2所示，图中主要为右半部分，由晶体管VT 1和VT 2、电阻R 2、电感L 、电容C 2和C 3等组成，其功能是产生高频载波并进行调制发射。

L 与C 2构成LC 谐振回路。

将LC 并联谐振回路取出，等效如图2.2.1所示，对其进行谐振条件的分析。

三管调频无线话筒的原理及制作
 该话筒采用直接调频方式，中心频率为90MHz，发射功率约0.5W，最大频偏士50kHz，发射距离不小于50米。

 电路方框图
 其方框图及原理图如图1、2所示。

驻极体话筒产生的音频信号作用于调制器T1的发射结作为调制电压。

该电压的大小直接改变着晶体管发射结的结电容，结电容作为回路参数的一部分，其fo约在45MHz左右，经过倍频使输出频率提高到90MHz左右，该调频信号经高频功放放大后，由天线发射出去。

 电路原理
 调制信号由话筒M（CRZ-22）经C1耦合至调制器的基极，R1为话筒M 的负载电阻。

调制器由T1、R2、R3、C2、C3、C4、C6和L1组成共基极电
 容三点式振荡电路。

该电路由于基极接有C2，对高频是基极接地，对音。

调频无线话筒工作原理
调频无线话筒是一种利用调频技术实现无线音频传输的设备。

它的工作原理基本如下：
1. 话筒收音：无线话筒利用内部的话筒元件将声音转换为电信号。

这些电信号可以是模拟信号，也可以是数字信号，具体取决于话筒本身的设计和类型。

2. 调频：收到的电信号被送入调频器中，经过一系列调频和调制过程，将原始信号调制到一定的高频信号上。

调频的目的是为了将音频信号转换为高频信号，以提高传输距离和抗干扰能力。

3. 功放：经过调频后的高频信号会进入一个功放模块，用来增强信号的强度。

功放模块可以将信号的功率提升到适合传输的水平，以确保信号的稳定性和质量。

4. 无线传输：经过调频和功放处理后的高频信号，会进入无线传输模块。

该模块会将信号转换成无线电波，通过天线发射出去。

无线电波会在空气中传播，以无线电波的形式传输音频信号。

5. 接收与解调：无线话筒的接收端会使用一个接收天线接收传输的无线电波。

接收到的无线电波会进入解调器，通过解调器将无线电波转换回原始的音频信号。

6. 信号处理：解调后的信号可能需要经过一些降噪、滤波、放
大等信号处理的模块，以确保音频信号的质量和准确性。

7. 输出：处理后的音频信号会被发送到扬声器或录音设备中，实现声音的放大或录制。

通过以上步骤，调频无线话筒实现了音频信号的无线传输，使得用户可以从话筒中自由地进行演讲、歌唱、表演等活动，无需受限于有线连接。

无线调频话筒的制作原理与调试无线调频话筒的电路原理图如下图所示，其中LC参数是决定电路是否振荡及发射频率高低的重要因素，尤其是谐振回路中的L与C3，它决定着调频发射频率，是制作成功与否的关键。

笔者经过理论推导，精密测量并安装验证。

用下面公式选择谐振回路LC数值准确可靠。

公式为：N=2．565×107d／φ2f2C，其中，N、d、φ、f、C分别表示谐振线圈L的匝数、所用漆包铜钱直径、线圈内径（即绕线圈所用临时骨架的直径）、发射频率、谐振回路电容值。

式中所用单均为实用单位，分别为：匝、毫米、兆赫、皮法。

例如，谐振电容C选15pF，愈发射频率为96MHz，若用d=0．6mm的漆包线，可在直径为φ=3．5mm的普通圆珠笔芯上绕制线圈，经以上公式计算则需绕制9．1匝，实际绕制9匝即可。

注意：（1）按此公式计算的匝数是指单层密绕，即匝与匝之间紧密排列，不留空隙，绕好后脱胎而出。

漆包铜线（镀银线更佳）直径尽可能大些，这样可减小线圈的损耗电阻，提高品质因数Q，以增大高频振荡电路的增益。

（2）用此公式时，适当调整各项参数值，使发射频率在88MHz-108MHz之间，尽量不接近边缘频率。

且使匝数为整数。

另外，C4决定着频带宽度，一般选取3-10P，以5-8P为宜，C2与调制深度有关，一般选择100-300P（有的电路该电容安在基极与地之间此时可选容量为500-1500P的电容器，C5为天线信号耦合电容器，选取容量在10-20P即可。

三极管BG工作在高频状态，需选用截止频率大于100MHZ的高频三极管，且集电结电容要小。

经实际安装验证，用3DG204，3DG56，3DG80，9018等超高频管，反不如用3DG6，3DG201等一般高频管易于调试成功，并且3DG6，3DG201的截止频率都大于100MHZ，足以满足要求，稳定性也比较好。

三极管的p值不宜选的太高，以在60-100之间为好，以免造成振荡频率不稳定。
