无线话筒的设计与制作

调频无线话筒的制作
1.选购合适的无线收发器：选择适合自己使用需求的无线收发器，考虑频率范围、功率、灵敏度等因素。

2.选择合适的麦克风：根据自己需要的声音效果和使用场景，选择合适的有源或无源麦克风。

3.连接麦克风和无线收发器：使用音频线将麦克风和无线收发器连接起来，确保连接稳固。

4.安装天线：将无线收发器的天线安装好，确保天线与无线收发器之间的连接牢固。

5.设定频率和信道：根据无线收发器的操作说明，将无线收发器设定到合适的频率和信道。

6.测试无线传输效果：使用设备提供的耳机或扬声器，测试无线传输效果是否正常。

同时，也要测试无线传输的范围和稳定性。

7.进行必要的调整：根据测试结果，对无线收发器的参数进行必要的调整，以获得最佳的无线传输效果。

8.固定和保护设备：确保无线收发器和麦克风的固定，避免在使用过程中发生松动或摔落。

同时，注意保护设备，避免受到撞击和水分侵害。

9.定期维护和保养：定期检查设备工作状况，及时更换电池、修复损坏的线缆等，以保证设备的正常运作。

总之，制作调频无线话筒需要选择合适的无线收发器和麦克风，并进行连接、设定频率和信道，进行无线传输效果测试和必要的调整，最后固定和保护设备，并定期进行维护和保养。

制作一个高质量的调频无线话筒
需要技术和细心的操作，但随着技术的进步和设备的普及，现在已经有许多成品调频无线话筒可供购买和使用。

自制无线话筒-电路图-制作过程全解本文转载于/hamradio/20081029/134.html本人前后成功制作过四种电路的调频无线话筒，距离从 20米到五面米不等。

这篇文章介绍的是本人初一时制作的第一款调频无线话筒，元器件少，易于调试是这款电路的最大特点，有效距离 20米左右。

读此文章后略觉有些不妥之处，对此进行少量修改红字部分，本意并非不尊重原作者，只是怕读者多走弯路，不敬之处还请谅解。

本文介绍一种简单的无线话筒。

可在调频广播波段实行无线发射。

本机可用于监听、信号转发和电化教学。

由于结构简单、装调容易，所以很适合初学者装置。

一、无线话筒的电路图和工作原理图1是调频无Array线话筒的电路图。

图1无线话筒的电路图驻极体话筒将声音转变为音频电流，加在由晶体管V、线圈L和电容器Ｃ1组成的高频振荡器上，形成调频信号由天线发射到空间。

在10米范围内，由具有调频广播波段（FM波段）的收音机接收，经扬声器还原成的声音，实现声音的无线传播。

二、元件的规格和检测方法本机结构简单，包括电池在内，一共才有8只元件。

C1为10PF瓷片电容器Ｃ2为10uＦ电解电容器Ｒ为lk 1／8Ｗ碳膜电阻k为拨动开关V为高频三极管9018（这个三极管选择十分重要一定要选高频的，9018为超高频三极管频率可达1G 此外也可选8050功率大些想提高发射距离时可考虑，但静噪方面不如9018小）ＢＭ为小型驻极体话筒 L为空心线圈。

1.发射极(e)2. 基极(b)3.集电极(c)驻极体话筒灵敏度越高，无线话筒的效果越好。

它的外形和测试方法见图2，对话筒吹气时，万用表指针摆动越大，驻极体话筒越灵敏。

图 2 驻极体话筒检测L 是空心电感线圈。

用直径 0．5毫米的漆包线在元珠笔芯上密绕 10圈（12圈）。

用小刀将线圈两端刮去漆皮后镀锡，可点上一些石蜡油固定线圈然后抽出元珠笔芯，形成空心线圈（如图 3）。

三、焊接电路 图 4是调频无线话筒的印刷电路图。

毕业设计成果（产品）设计题目: 无线调频话筒的设计与制作二级学院专业班级学号姓名指导老师年月日诚信声明本人郑重声明：所呈交的毕业设计，是本人在指导老师的指导下，独立进行设计所取得的成果。

尽我所知，除设计中特别加以标注的地方外，设计中不包含其他人已经发表或撰写过的研究成果。

本人完全意识到本声明的法律结果由本人承担。

毕业设计作者签名：指导教师签名：年月日年月日目录1 设计背景 (1)1.1无线电技术及无线话筒 (1)1.2无线话筒的发展与运用 (2)1.3无线话筒准用频段 (3)2 设计任务与设计方案 (4)2.1设计任务与要求 (4)2.2设计方案选择与论证 (4)3 无线调频话筒硬件电路设计 (8)3.1设计注意事项 (8)3.2无线调频话筒硬件电路 (8)4 印刷电路板的制作 (10)4.1 Protel DXP 2004软件介绍 (10)4.2 PCB板的制作流程 (11)5 安装与调试 (17)5.1元器件的检测 (17)5.2焊接与装配 (18)5.3实物调试 (19)5.4设计与制作过程中出现的问题及解决方法 (20)总结 (21)参考文献 (22)摘要在整个录音音响系统中，第一个重要环节是话筒。

话筒的重要性是人们时常谈论的话题。

话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容等。

话筒又分为有线话筒和无线话筒，无线调频话筒系统简单、成本低廉，音质优美。

无线调频话筒的原理是将声音通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。

整个电路使用Protel DXP 2004 软件设计，并最终做成一块8cm*5cm PCB板，通过焊接、装配、调试完成设计产品，使用普通调频耳机在82MHz～108MHz的频率范围，话筒中心10米范围内能正常接收。

该设计具有电压低，受话灵敏，制作简易等特点。

关键词：调频；振荡电路；印刷电路板1 设计背景1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中不可缺少的电子设备，无线话筒系统在广播、电影、戏剧和舞台制作以及公司和教育场所都是一个重要的组成部分。

调频无线话筒是一种可以将声音或者歌声转换成88~108MHz的无线电波发射出去，间隔可以到达30~50m，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。

调频的方式一般用于超短波波段。

1、调频无线话筒的框图如下：T2图1 调频话筒框图2、设计原理图：图2 试验原理图晶体管T1和其周围的电路构成高频振荡器，振荡频率由L、C4、C5、T1的结电容决定。

加至T1管基极的音频信号电压，会使c-b结电容随它变化，从而实现调频。

C4可改变中心频率的选择(88~108MHz)。

T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。

T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。

七设计内容1，protel设计（1）电路原理图设计。

按设计原理图进展电路原理图的绘制。

如图3示。

（2）元件及元件封装图4 电感封装〔DIANGAN〕〔4〕pcb板设计。

2，印刷电路板的转印、腐蚀及打孔、上保护层。

3，焊接元器件。

按pcb板图进展元件的焊接。

其中绕制电感规格：直径，匝数14匝，长14mm。

绕制电感用外表镀绝缘漆的漆包线。

4，调试（1）找谐振点。

将天线接至示波器，电路通电后可观察到有正弦波。

该正弦波是由T1管振荡，作为载波。

调整变电容C4，使得波形有最大幅值。

并记下谐振频率。

（2）调频。

将收音机调至谐振频率。

并通过mic测试发射机，进展频率细调，使收音机承受到声音最明晰。

测试得谐振频率为。

（3）发射机工作间隔的测量。

将发射机固定在一段，并不停讲话。

收音机不断远离发射机，直到听到的声音模糊不清。

测量此时发射机和收音机之间的间隔。

测量间隔得发射机工作间隔为30m。

设计中的问题及解决方法、本卷须知1，元件封装设计时容易将KEEPOUT层的边界限漏画。

调频无线话筒制作实验报告1.概述1.1说明每一个电子爱好者都有电子制作的经历，从开始时的不断失败到逐渐得心应手，其中的滋味是圈外人所无法领会的。

其实有很多人很想进入电子制作的大门，但是苦于找不到入门的方法而在门外徘徊～～电子技术的实践性极强，通过组装、调试制作套件是快速入门的好办法，我们将制作套件的全过程用文字、图片等形式展现出来，最大限度的提高制作的成功率，并且在制作的过程中穿插一些基本的元件知识，帮助初学者完成制作。

自己动手制作一个调频无线话筒，不但容易而且也非常有趣，还可用它来和朋友们开开玩笑～～～这里我们提供了一套比较典型的调频话筒制作套件，其中包括了制作调频话筒所用到的全部器件。

作为初学者可以通过制作套件学到一些相关知识，特别是学生，理论知识已经有了一点，可是动起手来就是另外一回事喽～～1.2参考资料1.藤井信生，电子实用手册，科学技术出版社，2001年8月第一版2.李瀚荪，电路分析基础，高等教育出版社，1992.5.第三版3.李银花，电子线路设计指导，北京航空航天大学出版社，2005.6第一版、4.朱力恒，电子技术仿真实验教程，电子工业出版社，2003.7第一版2.硬件电路2.1调频无线话筒的功能话筒先将自然界声音的信号变成音频电信号，改变结电容容量，控制高频振荡器的输出频率，形成调频波，然后再经过倍频及高频功率放大后经天线辐射。

我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途。

2.2主要技术性能和指标这个调频无线话筒电路采用了两只晶体管，BG1用作音频放大，BG2用作高频振荡。

其中电感线圈L是用一段直径0.5mm高强度漆包线在3毫米钻头上绕5圈，间隔约5.5毫米。

电阻用1/16瓦的RTX型号，除电解电容外，其他电容用小型CC1型瓷片电容。

晶体管可用3DG8（或3DG6），要求β＞100。

话筒用小型电容话筒，改变电阻R1，可以改变话筒的灵敏度（电阻R1可在10－100千欧范围内选取，阻值大时灵敏度高）。

无线话筒的电路设计及试制作摘要本文论述了无线调频的实现过程，通过频率调制将无线电信号传输，并利用接收机将信号接收，其功能实现工作频率在调频波段88－108MHz范围内，工作距离为10－20m，灵敏度高、工作可靠性强、噪声较低等特点。

设计主要运用了调频方式中的直接调频方式，利用LC振荡电路，实现设计结果。

在电路设计中运用了日本NEC公司的集成电路upc1651，以及稳压7805等器件，使电路更加简洁，工作更加稳定。

在本文中还介绍了无线通信系统的工作原理及相关的应用，经过多角度的论证，解释了本设计的电路工作原理，电路实现功能，提供了理论基础。

关键词：发射机，调制与解调，驻极体话筒，无线通信类型Wireless Microphone Circuit Design And Trying To MakeABSTRACTThis paper discusses the realization process of wireless FM frequency modulation, through radio signal transmission, and will be using the receiver will be receiving signal, its function realization in FM band the working frequency 108MHz range, 88 - working distance to 10-1.02-3.20m, high sensitivity, reliability, noise work lower characteristics.Design mainly utilized FM the direct way, using the LC FM mode, realize the oscillating circuit design results. Circuit design using NEC corporation of Japan in the integrated circuit, and upc1651 7805 devices such as voltage, the circuit more concise, work more stable.In this paper are introduced the working principle of wireless communication system and related applications, after multi-angle argumentation, explains the design principle, circuit circuits function, provides theory basis.KEY WORDS：transmitter，Modulation and demodulation, in very body microphone, wireless communication types目录前言 (1)第一章无线通信技术的描述 (2)&1.1 无线通信系统的概述 (2)&1.2 无线通信系统的类型 (3)&1.3 无线通信系统中信号的特点 (3)&1.3.1 信号的种类 (3)&1.3.2 无线电信号的特性 (3)第二章无线发射机 (4)&2.1 调频发射机 (4)&2.2 调频广播的应用 (4)第三章直接调频方式的无线话筒 (6)&3.1 原理图及其分析 (6)&3.1.1无线调频话筒的电路图 (6)&3.1.2 音频接收放大电路 (6)&3.1.3 高频振荡调制电路 (7)&3.2电路元件列表 (7)&3.3 元器件分析 (7)&3.4 集成电路upc1651 (8)&3.4.1 upc 1651等效电路 (9)&3.5 主要元器件的选择 (9)&3.5.1 Upc1651元件参数 (9)&3.5.2 稳压7805 (9)&3.6 78xx/79xx系列在降压电路中应注意以下事项 (10)&3.7 7805内部电路图 (10)&3.8 驻极体话筒 (11)&3.8.1 驻极体话筒内部电路图 (11)&3.8.2 驻极体话筒实物图 (11)&3.8.9 驻极体话筒组成 (12)第四章调试结果及分析 (13)&4.1 调试 (13)&4.2 各种元器件的调试方法 (13)&4.2.1 电感 (13)&4.2.3 电容 (14)&4.2.3 电池 (14)&4.3 调试结果分析 (14)第五章无线调频话筒的其它制作形式 (16)结论 (18)参考文献 (19)致谢 (20)前言随着电子技术的发展和应用的日趋广泛，无线话筒的技术、市场、应用得到了长足的进步，一套完美的无线话筒，会给人们的使用带来极大的便利，虽然无线话筒的历史并不长，也就一二十年的历史，但发展极为迅速。

简易无线话筒的制作首先，我们需要准备以下材料和工具：1.电子元件：电容麦克风、运放芯片、无线收发模块、电池盒、电容电池和电子元件焊接工具。

2.外壳：塑料盒（可根据个人需求选择合适的尺寸）。

3.工具：螺丝刀、电钻。

第一步：电路设计1.根据无线收发模块的规格，确定对应的麦克风和运放芯片。

麦克风的选择要保证声音的质量，运放芯片要有较低的噪音水平和适当的增益。

2.使用电子元件焊接工具将麦克风、运放芯片和无线收发模块焊接在一块小型通用板上。

注意正确连接各个元件的引脚。

3.将电池盒与无线收发模块连接，用电软盒连接电池和电源接头。

4.检查焊接是否正确，并确保电路没有冷焊接、短路等问题。

第二步：组装1.使用螺丝刀将电路板固定在塑料盒的底部。

确保电路板和塑料盒之间有足够的空间，以便保护电路板并方便其他部件的组装。

2.使用电钻在塑料盒的侧面钻灵敏度调节孔。

这个孔将用于调节无线话筒的灵敏度。

3.将电容电池安装在塑料盒的内部，并使用电钻在盒子的顶部和侧面钻小孔。

这些孔将用于安装话筒的显示屏和调节按钮。

第三步：调试1.将电容电池插入电池盒，并使用电钻从盒子的侧面穿孔线连接电池和电源接头。

2.打开无线收发模块，并用滑动开关将话筒置于发射模式。

3.打开无线接收器，并用滑动开关将器件置于接收模式。

4.使用调节钮调整无线话筒的灵敏度，确保可以清晰地捕捉到声音。

5.将话筒与无线接收器配对，并确保无线信号的质量和稳定性。

6.通过麦克风测试录制音频，并使用耳机或扬声器播放出来，以确保声音的质量和准确性。

7.如果出现问题，可以根据电路设计和组装步骤检查和调整相关元件和连接。

在制作简易无线话筒时1.选择合适的电子元件，要根据需求确定其性能指标和功能。

2.在电路焊接过程中，要小心操作，避免发生焊接错误和元件损坏。

确保焊接牢固且不易脱落。

3.组装过程中，注意保护电路板和其他元件，确保它们不会受到损坏或误操作。

4.调试时，要注意各个元件的工作状态，确保无线传输的质量和稳定性。

简单的调频无线话筒制作详解本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。

发射半径大于20m，使用一节5号电池，能连续工作较长时间。

一、电路工作原理调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。

1．音频接收放大电路。

由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。

声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。

2．高频振荡调制电路。

由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。

L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。

经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。

发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。

二、元器件选择与自制选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。

晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。

C2、C3选用高频瓷介电容器。

其他元器件无特殊要求。

三、制作可按以下步骤进行制作：1. 制作电路板。

整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用单面敷铜板制成，元器件可直接焊接在电路板铜箔面，因此电路板上不必钻孔。

2. 安装元器件各器件在电路板上的位置如图3所标示按图将除驻极体话筒外的各元器件焊入电路板铜箔面的相应位置。

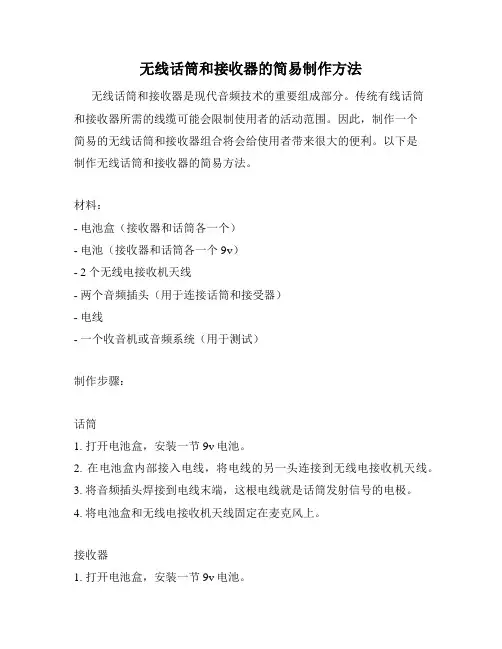

无线话筒和接收器的简易制作方法无线话筒和接收器是现代音频技术的重要组成部分。

传统有线话筒和接收器所需的线缆可能会限制使用者的活动范围。

因此，制作一个简易的无线话筒和接收器组合将会给使用者带来很大的便利。

以下是制作无线话筒和接收器的简易方法。

材料：- 电池盒（接收器和话筒各一个）- 电池（接收器和话筒各一个9v）- 2个无线电接收机天线- 两个音频插头（用于连接话筒和接受器）- 电线- 一个收音机或音频系统（用于测试）制作步骤：话筒1. 打开电池盒，安装一节9v电池。

2. 在电池盒内部接入电线，将电线的另一头连接到无线电接收机天线。

3. 将音频插头焊接到电线末端，这根电线就是话筒发射信号的电极。

4. 将电池盒和无线电接收机天线固定在麦克风上。

接收器1. 打开电池盒，安装一节9v电池。

2. 在电池盒内部接入电线，将电线的另一头连接到无线电接收机天线。

3. 将另一端的音频插头连接到音频输入插孔。

4. 将电池盒和无线电接收机天线固定在接收器上。

测试1. 打开收音机或音频系统。

2. 打开接收器，确保无线电接收机天线与接收机之间有良好的无线信号。

3. 打开话筒并将其与接收器的音频插头连接在一起。

4.通过收音机或音频系统播放音频进行测试。

以上方法是实现无线话筒和接收器简易制作的基本步骤。

然而，这种方法的制作过程需要一定的电子基础知识和技能。

如果您不熟悉电子设备的安装和调试，建议您寻求专业的帮助，以确保制作过程的安全性和有效性。

FM无线话筒制作无线话筒常用于舞台表演、演讲、广播等场合，使得演讲者或表演者可以自由地移动而不受线缆的束缚。

本文将介绍一种制作FM无线话筒的方法，以便读者了解其基本原理和步骤。

所需材料：1.电容麦克风2.电源电池3.2SC1971功放管4.电感线圈5.50Ω射频电阻6.电容电阻器7.电解电容器8.小型音频放大器9.2SC815三极管10.电容电压降11.收音机步骤如下：1.首先，将电容麦克风连接到小型音频放大器的输入端，并将音频放大器的输出端连接到2SC815三极管的基极上。

连接好后，用热缩管或胶带固定线缆，以防止松动。

2.接下来，将电流限制电阻（50Ω射频电阻）连接到2SC815三极管的集电极上，并将电感线圈连接到电流限制电阻的另一端。

这一部分的作用是限制功放管的工作电流。

同样地，用热缩管或胶带固定线缆。

3.然后，将2SC1971功放管与电源电池连接。

其中，功放管的集电极连接到电源电池的正极，基极通过电容电阻器连接到2SC815三极管的基极，发射极连接到电源电池的负极。

4.接下来，连接电解电容器，分别将正负极连接到电源电池的正负极。

电解电容器用于稳定电源并过滤电流。

5.然后，将射频电阻与电容麦克风连接。

其中，射频电阻的一端连接到电容麦克风的信号端，另一端连接到2SC1971功放管的输入端。

这一部分的作用是匹配电容麦克风的输出和功放管的输入。

6.最后一步是将制作好的无线话筒与收音机连接。

将无线话筒的发射端连接到收音机的天线端，将收音机的音频输出端连接到音频放大器的输入端。

这样一来，声音就可以通过无线话筒传输到收音机上了。

制作完毕后，将电源电池插入电源槽，打开收音机并调整到合适的频道。

接下来，可以通过无线话筒演讲或表演，同时通过收音机监听声音。

需要注意的是，制作FM无线话筒时要遵循相关的法规和规定，确保设备的合法性和安全性。

另外，由于射频干扰可能会干扰其他电子设备的正常工作，使用无线话筒时要注意避免产生干扰。

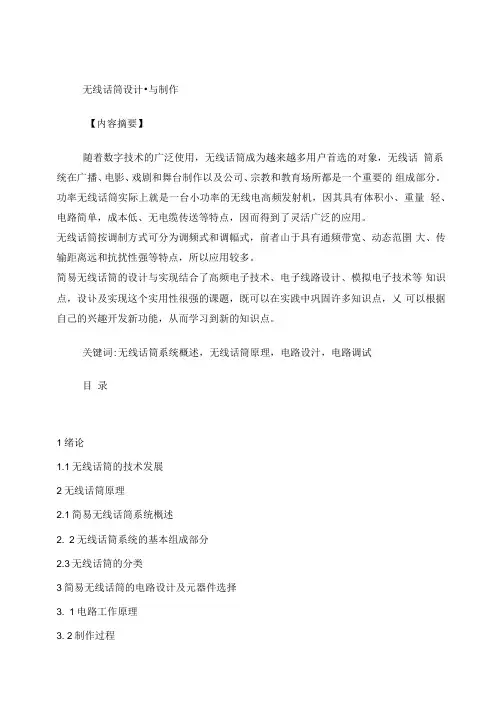

无线话筒设计•与制作【内容摘要】随着数字技术的广泛使用，无线话筒成为越来越多用户首选的对象，无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。

功率无线话筒实际上就是一台小功率的无线电高频发射机，因其具有体积小、重量轻、电路简单，成本低、无电缆传送等特点，因而得到了灵活广泛的应用。

无线话筒按调制方式可分为调频式和调幅式，前者山于具有通频带宽、动态范圉大、传输距离远和抗扰性强等特点，所以应用较多。

简易无线话筒的设计与实现结合了高频电子技术、电子线路设计、模拟电子技术等知识点，设讣及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，乂可以根据自己的兴趣开发新功能，从而学习到新的知识点。

关键词:无线话筒系统概述，无线话筒原理，电路设汁，电路调试目录1绪论1.1无线话筒的技术发展2无线话筒原理2.1简易无线话筒系统概述2. 2无线话筒系统的基本组成部分2.3无线话筒的分类3简易无线话筒的电路设计及元器件选择3. 1电路工作原理3. 2制作过程3. 3元器件清单3.4各元器件功能3.5 PCB板图的绘制4简易无线话筒电路的调试4. 1电路调试4. 2故障处理4. 3简易无线话筒的使用技巧1绪论1.1无线话筒的技术发展无线话筒从最初简易的一个无线调频发射器和无线调频接收器到U前的采用专用的PLL (频率锁相环)技术，大约经历了三个阶段。

1. 简易调频发射与接收当时，人们为了摆脱话筒线缆的羁绊，想到了类似于调频广播的发射接收原理，通过话筒的换能原理及音频一调制一放大一发射过程，然后通过调频收音机或专用接收机(特殊频点)接收、放音。

可以想见，其音质、稳定性、抗干扰能力等均不能满足实际使用的需要。

2. 石英振荡的调频发射与接收山于采用电子电路产生的RC或LC振荡，其振荡频率的稳定性受到环境的影响是很大的，其频率也不可能很高，一般只能在二、三百兆赫以下，在这样的频段，极易受到其它信号的干扰，此时便出现了采用石英振荡体的发射与接收电路。

.. . ... .天津大学网络教育学院专科毕业论文题目：简易调频无线话筒的设计与制作完成期限：2016年1月8日至2016年4月20日学习中心：专业名称：电气自动化技术学生：兰启发学生学号：3指导教师：斌调频无线话筒设计第1章绪论信息传输是人类社会生活的重要容。

从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。

直到19世纪电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法。

通信（Communication)作为电信（Telecommunication) 是从19世纪30年度开始的。

面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。

正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。

几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号。

这介绍的一部发射机，十分适用初学者，造价低廉，输出功率不超过5－8mW，发射围在房屋区可至300米左右，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。

另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。

电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。

电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。

唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。

通过此设计，学习有关FM发送，可了解其优越的地方，特别它产生无噪声的极高质讯号，即使利用低功率发送，也很容易取得良好的围。

无线麦克风方案引言无线麦克风是一种能够实现声音无线传输的设备。

它被广泛应用于演讲、演唱、电视制作等领域。

在无线麦克风方案中，我们需考虑到音频质量、传输距离、抗干扰能力等因素。

本文将介绍一种基于数字无线技术的无线麦克风方案，以满足以上需求。

技术原理我们的无线麦克风方案采用数字无线技术，主要由麦克风、音频编码、数字调制解调、无线传输、数字解调解码等模块组成。

麦克风麦克风是无线麦克风方案中最基础的部分。

我们选择高灵敏度、宽动态范围的麦克风，以保证良好的音频采集效果。

同时，为了适应不同的应用场景，我们可以选择不同类型的麦克风，如手持麦克风、领夹麦克风等。

音频编码音频编码是将采集到的音频信号进行压缩、编码的过程。

常用的音频编码算法有PCM编码、ADPCM编码等。

我们可以根据音频质量要求和传输带宽的限制选择适当的音频编码算法，以达到音频质量和传输效率的平衡。

数字调制解调数字调制解调是将经过音频编码处理后的数字信号转换为无线信号的过程。

常用的数字调制解调技术有频移键控（FSK）、正交幅度调制（QAM）等。

我们可以根据传输距离、抗干扰能力要求选择合适的数字调制解调技术。

无线传输无线传输是将数字调制解调后的无线信号通过无线传输介质传输到接收端的过程。

无线传输介质可以选择无线电波、红外线等。

需要考虑传输距离、传输稳定性等因素，选择合适的无线传输介质。

数字解调解码数字解调解码是将接收到的无线信号转换为数字信号的过程。

在接收端，我们需要进行数字解调解码，还原出原始的音频信号。

同时，为了确保音频质量，我们可以进行降噪、滤波等信号处理操作。

系统设计基于以上技术原理，我们可以设计出如下的无线麦克风方案：1.选择合适的麦克风，进行音频采集。

2.对采集到的音频信号进行音频编码，压缩信号数据。

3.将编码后的数据进行数字调制，转换为无线信号。

4.通过无线传输介质将无线信号传输到接收端。

5.在接收端，对接收到的无线信号进行数字解调解码，还原音频信号。

调频无线话筒设计
调频无线话筒是一种无线电传输设备，用于将话筒的声音信号无线传输到接收器，以便实现无线话筒的使用。

下面是调频无线话筒设计的一般步骤：
1. 选型：选择适合需求的调频无线话筒芯片或模块。

考虑其功率、频率范围、传输距离等参数。

2. 电路设计：设计无线话筒的电路板，包括话筒信号输入电路、调频射频信号传输电路、电源电路等。

3. 射频设计：设计射频模块，包括天线设计、射频功率放大器、射频滤波器等。

确保射频信号稳定、传输距离远。

1
4. 频率调制：采用合适的调频技术，如频率调制、相位调制等，将
话筒信号调制到射频信号中。

5. 麦克风选择：选择适合的麦克风，根据应用需求选择动圈麦克风、电容麦克风等。

6. 电源管理：设计供电电路，包括电池管理电路、充电保护电路等，保证无线话筒的稳定供电。

7. 效果处理：根据需要，可以在电路中加入一些信号处理电路，如
音效处理、噪声抑制等。

8. PCB设计：将电路设计成PCB板，进行布线和排布，确保信号传
输的稳定性和可靠性。

2
9. 调试和测试：对设计完成的调频无线话筒进行系统调试和测试，验证其性能和功能。

以上是调频无线话筒设计的一般步骤，具体的设计过程需要根据实际情况来确定。

3。

三管调频无线话筒的原理及制作
 该话筒采用直接调频方式，中心频率为90MHz，发射功率约0.5W，最大频偏士50kHz，发射距离不小于50米。

 电路方框图
 其方框图及原理图如图1、2所示。

驻极体话筒产生的音频信号作用于调制器T1的发射结作为调制电压。

该电压的大小直接改变着晶体管发射结的结电容，结电容作为回路参数的一部分，其fo约在45MHz左右，经过倍频使输出频率提高到90MHz左右，该调频信号经高频功放放大后，由天线发射出去。

 电路原理
 调制信号由话筒M（CRZ-22）经C1耦合至调制器的基极，R1为话筒M 的负载电阻。

调制器由T1、R2、R3、C2、C3、C4、C6和L1组成共基极电
 容三点式振荡电路。

该电路由于基极接有C2，对高频是基极接地，对音。

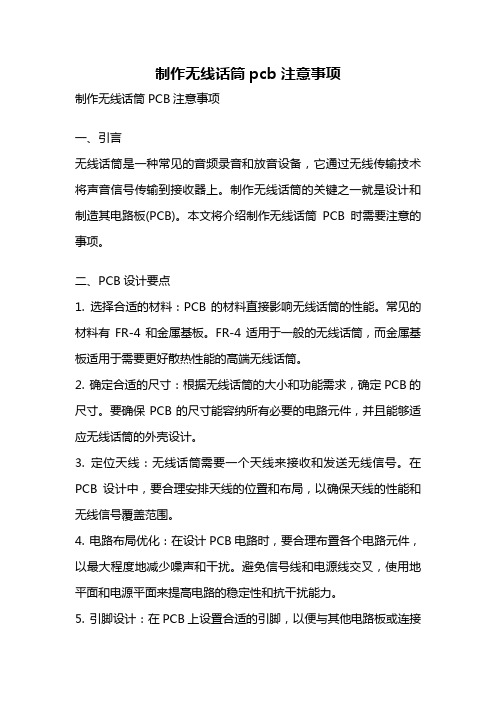

制作无线话筒pcb注意事项制作无线话筒PCB注意事项一、引言无线话筒是一种常见的音频录音和放音设备，它通过无线传输技术将声音信号传输到接收器上。

制作无线话筒的关键之一就是设计和制造其电路板(PCB)。

本文将介绍制作无线话筒PCB时需要注意的事项。

二、PCB设计要点1. 选择合适的材料：PCB的材料直接影响无线话筒的性能。

常见的材料有FR-4和金属基板。

FR-4适用于一般的无线话筒，而金属基板适用于需要更好散热性能的高端无线话筒。

2. 确定合适的尺寸：根据无线话筒的大小和功能需求，确定PCB的尺寸。

要确保PCB的尺寸能容纳所有必要的电路元件，并且能够适应无线话筒的外壳设计。

3. 定位天线：无线话筒需要一个天线来接收和发送无线信号。

在PCB设计中，要合理安排天线的位置和布局，以确保天线的性能和无线信号覆盖范围。

4. 电路布局优化：在设计PCB电路时，要合理布置各个电路元件，以最大程度地减少噪声和干扰。

避免信号线和电源线交叉，使用地平面和电源平面来提高电路的稳定性和抗干扰能力。

5. 引脚设计：在PCB上设置合适的引脚，以便与其他电路板或连接器连接。

引脚的设计应该符合标准规范，并且要考虑到易于焊接和连接的因素。

三、元件选择和布局1. 选择合适的元件：根据无线话筒的功能需求，选择适合的电容器、电阻器、晶体管和集成电路等元件。

要注意选择能够适应无线频段的元件，以提高无线话筒的性能。

2. 元件布局：在PCB上布置元件时，要遵循良好的布局原则。

将相关的电路元件放在一起，减少信号线的长度和干扰。

同时，要确保元件之间有足够的间距和合适的走线，以便焊接和维修。

四、电源管理1. 电池供电：无线话筒通常使用电池供电。

在设计PCB时，要考虑到电池的电压和电流要求，选择合适的电源管理电路。

同时，要确保电池连接稳定可靠，并且能够提供足够的电源稳定性和长时间使用的能力。

2. 充电电路：如果无线话筒支持充电功能，需要在PCB上设计相应的充电电路。
