综合布线系统工程施工及规范一、综合布线系统工程施工概述综合布线系统是现代建筑中必不可少的一项工程，它负责连接各种信息设备，实现数据传输、通信等功能。
综合布线系统工程的施工质量直接影响到信息设备的使用效果和正常运行，因此在施工过程中必须按照相关规范进行操作，确保工程质量。
二、综合布线系统工程施工规范1. 施工前准备在开始综合布线系统工程施工前，需进行充分的准备工作，包括确定布线系统的具体要求和技术参数、设计相关的图纸和资料等。
同时需要对施工现场进行勘察，并做好安全防护措施。
2. 材料准备在进行综合布线系统工程施工时，需要准备符合相关标准和规范的材料，包括电缆、插座、接头等。
为保证施工质量，应选择正规的厂家生产的产品，并对材料进行检查验收。
3. 布线方式选择根据综合布线系统的具体要求和设计方案，选择合适的布线方式，包括水平布线、垂直布线、楼层布线等。
在选择布线方式时，需考虑安全性、可维护性和美观性等因素。
4. 施工过程控制在进行综合布线系统工程施工时，需要严格控制施工过程，包括布线、接线、测试等环节。
在布线过程中，要保证电缆的敷设规范、线缆的标识清晰、接头牢固可靠。
同时，在接线和测试过程中，要做好记录和标识，确保施工质量。
5. 完工验收在综合布线系统工程施工完成后，需要进行完工验收。
验收包括对各项施工质量进行检查，测试布线系统的使用性能，并填写相关验收报告。
只有通过验收，工程方可正式交付使用。
三、综合布线系统工程施工注意事项1. 施工安全在进行综合布线系统工程施工时，要时刻注意施工安全，确保施工现场的安全环境。
施工人员需佩戴好安全帽、工作服、手套等防护用具，并严格遵守施工安全规定。
2. 设备保护在施工过程中，要注意保护好现场设备和材料，避免损坏或丢失。
施工人员应按照施工规范进行操作，避免误操作导致设备故障或事故。
3. 施工环境在进行综合布线系统工程施工时，要选择干燥通风的施工环境，确保施工质量。
同时要避免施工现场杂物堆放、人员聚集等情况，保持施工现场的整洁和有序。
综合布线系统施工工艺和技术措施1、工艺流程2、施工前的环境检查在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
线槽、钢管的位置、数量、尺寸均应符合设计及图纸要求。
交接间、设备间应提供可靠的施工电源和接地装置。
交接间、设备间的面积，环境温、湿度均符合设计要求和相关规定。
3、施工前的线材检验施工前，施工单位应对工程所用线材规格、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
1）线缆的检验要求工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护套需完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的电气性能检验报告。
电缆的电气性能应从本批量电缆的任意三盘中截出100m 长度进行出样测试。
光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
长度测试：要求对每根光纤进行测试，测试结果应一致。
如果在同一盘光缆桥架管道路由复核线缆与配线架压接 主分配线间机柜设备安装 工作区面板模块安装 水平子系统 线缆敷设桥架管道 接地复核线缆检测、校对与标识 竣工验收机柜供电与接地安装 系统测试与标识审阅图纸主干子系统 线缆敷设桥架管道清扫中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。
2）接插件的检验要求接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
光纤插座的连接器使用型号和数量、位置应与设计相符。
光纤插座面板应有发射(TX)和接收(RX)明显标志。
3）配线设备的使用应符合下列规定电缆交接设备的型号、规格应符合设计要求。
光、电缆交接设备的编排及标志名称应与设计相符。
各类标志名称应统一，标志位置正确、清晰。
有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计规范。
综合布线施工方案一、综合布线技术要求1.布线系统分类：根据传输介质的不同，将布线系统分为电力布线系统、通信布线系统、数据布线系统和综合布线系统等。
2.布线系统结构：布线系统由用户设备接入区、水平布线区和垂直布线区组成。
设备接入区是用户设备与布线系统连接的区域；水平布线区是指连接设备接入区和主线区的水平布线；垂直布线区是指连接主线区和机房之间的垂直布线。
3.布线系统标准：按照相关标准和规范进行综合布线设计和施工，确保布线系统的可靠性、稳定性和扩展性。
4.布线系统要求：布线系统的损耗和串扰要低，带宽要宽，安全性要高，施工工艺要规范。
二、综合布线施工步骤1.工程准备阶段：包括施工队伍的组建、工程人员的培训和相关施工材料的采购。
2.布线系统设计：根据建筑物的结构和用户的需求，制定综合布线系统设计方案，并编制相关施工图纸。
3.施工前的准备工作：包括现场勘测和环境预处理，确保施工条件符合要求。
4.安装主线桥架：根据设计要求，在建筑物内安装主线桥架，确保布线系统的结构和位置。
5.安装水平布线：根据设计要求，在主线桥架上安装水平布线，包括电力线路、通信线路和数据线路等。
6.安装设备接入区：根据设计要求，在用户设备接入区域内安装终端设备和配线模块，完成设备与布线系统的连接。
7.安装垂直布线：根据设计要求，在机房和主线桥架之间安装垂直布线，包括电力线路、通信线路和数据线路等。
8.系统测试和调试：对布线系统进行功能测试和性能测试，确保布线系统的正常运行。
9.系统验收和交付：对布线系统进行验收和交付，包括验收测试和使用培训等。
10.施工总结和维护：对综合布线施工过程进行总结，并制定相应的维护计划，保证布线系统的稳定性和可靠性。
三、综合布线施工注意事项1.施工材料的选择：选择符合相关标准和规范要求的施工材料，确保施工质量。
2.施工人员的技能要求：施工人员要具备相应的综合布线施工技能，熟悉施工工艺和操作规程。
3.施工现场的管理：施工现场要进行严格的管理，确保施工过程的安全和规范。
综合布线工程施工技术1. 概述综合布线是一项重要的工程技术，用于建立和维护现代建筑物的通信和数据传输基础设施。
它是一个综合的系统，包括电力布线、通信布线和数据布线。
在综合布线工程施工中，需要考虑布线设计、材料选择、施工规范等方面的技术要求。
2. 布线设计在综合布线工程施工之前，必须进行合理的布线设计。
布线设计应根据建筑物的实际情况和通信需求，确定布线的走向、节点、接口位置等关键参数。
同时，还需要根据相关标准和规范，合理划分布线区域，确保布线的可维护性和可扩展性。
3. 材料选择在综合布线工程施工中，材料的选择非常重要。
合理选择优质的电缆、接头、插座等材料，可以提高综合布线系统的稳定性和可靠性。
同时，还需要注意材料的防火性能和耐用性，确保布线系统在火灾等发生时能够正常工作。
4. 施工规范综合布线工程施工需要遵循一系列规范和标准，以确保施工质量和安全性。
在施工过程中，需要参考相关标准和规范，进行布线材料的安装、接地、接头的制作、线缆的固定等工作。
同时，还要注意施工过程中的安全措施，确保施工人员的人身安全。
5. 施工流程综合布线工程施工通常包括以下几个步骤：5.1 现场勘测和准备在开始施工前，需要对建筑物进行现场勘测，了解建筑结构、布线环境等情况，并根据勘测结果制定施工方案。
同时，还需要准备必要的施工工具和材料。

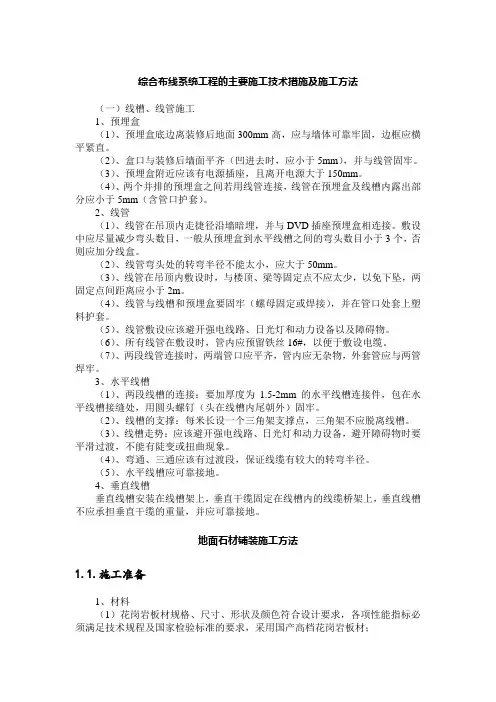

5.2 基础施工基础施工是综合布线工程的第一个环节，包括基础管线的敷设、钻孔、埋管等工作。
在进行基础施工时，需要按照设计要求进行布线管道的敷设，并注意管道的坡度和接口的密封。
5.3 电缆敷设电缆敷设是综合布线工程的核心环节。
在电缆敷设时，需要根据布线设计方案，按照一定的路径将电缆敷设到相应的位置。
同时，还需要注意电缆的保护和固定，防止损坏和打结。
5.4 接头安装接头安装是综合布线工程的重要环节。
在接头安装时，需要按照相关标准和规范，正确制作接头，并注意接头的可靠性和稳定性。
同时，还需要进行接头的测试和调试，确保接头的正常工作。
综合布线系统施工技术要求3.1.1施工工艺流程图 综合布线施工工艺流程图施工图纸文件是否符合要求 深化/变更设计 上报审批设计交底对照图纸勘查施工现场制订具体的施工计划 铜缆/光缆端口标识/穿线敷设 测试线缆通断和长度 调换线缆 线缆标识 机柜就位/线架安装分线/绑线/打线模块/面板安装否 是否 是铜缆/光缆测试永久性标识验收申请 制作/提交测试文档检查指标是否符合规范 调整/重装否是墙体或柜顶桥架锁定。
4)机柜安装应利用吊锤或水平尺测量，保证横平、竖直，要求水平度偏差＜2mm，垂直度偏差＜4mm。
5)机柜内配线架端子板位置的排列应合理规划、定位，做到上部留空适当，下部要有足够位置，预留安装HUB使用，左右空间宽度一致。
排列整齐、平直、固定牢靠。
确保板面平整。
安装要求平直、牢固。
3.1.3主干线缆布放（含电缆、光缆）1)干缆引自BD，经过一段水平线槽后进入竖井垂直桥架至FD，所以布放之前必须保证竖井己清理，干缆径内桥架沟通且槽内无杂物。
2)干线电缆留长：➢在总配线架BD一侧，电缆从桥架进入机房到达BD后再留3.5m长度的裕量。
➢干线电缆在布放过程中，需同时在电缆两头加注同一标记，贴上标签标识，标识方法为：DXXX-XX，前4位表示楼层号，后2位表示缆号。
例如：第12层第一根25对电缆干线编号为：D12-13)布放过程中，电缆贴靠槽盒边缘时，要有人照应，布放时不得用力拉伸和有扭结现象，防止电缆被划伤、割断、变形，影响电气特性。
4)线缆在垂直桥架上敷设，应根据需要布放的电缆量统筹规划排列方式，做到出线顺畅，不交叉，以保证整齐美观。
5)光缆出线应敷设在电缆上层，防止被压损断。
3.1.4缆线端接1)缆线卡接系在配线架上和信息模块上进行，具体操作详见《安装维护手册》，在工艺方面应注意以下几点：➢剥除电缆外护套时，剥除长度要合适，使用切力不可用力过度，以防损伤内导线。
➢配线时，应注意线对编序（以色谱识别）不能差错，电缆编序详见《PIC 电缆颜色编码》。
第1篇一、施工准备阶段1. 现场勘查：对施工场地进行详细的勘查，了解建筑结构、空间布局、设备分布等情况，为后续施工提供依据。
2. 设计审查：审查综合布线设计方案，确保其符合国家相关标准和规范，满足实际需求。
3. 材料设备准备：根据设计要求，准备所需的布线材料、设备、工具等，如双绞线、光纤、配线架、连接器、插座、适配器、测试仪等。
4. 人员组织：组建施工队伍，明确各工种人员职责，确保施工顺利进行。
二、施工阶段1. 工作区布线：按照设计要求，进行工作区布线，包括信息点安装、线缆敷设、线槽、桥架安装等。
2. 配线子系统布线：敷设水平线缆，连接楼层配线架和楼层设备，确保线缆长度、质量符合要求。
3. 干线子系统布线：敷设垂直线缆，连接楼层配线架和设备间，确保线缆长度、质量符合要求。
4. 建筑群子系统布线：根据实际需求，敷设建筑群内部及与外部网络的连接线缆，确保线缆质量、长度符合要求。
5. 设备间布线：安装设备间内的配线架、机柜、电源等设备，敷设相关线缆，确保设备间布线合理、安全。
6. 线缆测试：对敷设完成的线缆进行测试，确保其性能符合设计要求。
7. 系统调试：对综合布线系统进行调试，确保各设备、线缆正常运行。
三、施工验收阶段1. 施工验收：按照国家相关标准和规范，对施工质量进行验收，包括材料、设备、施工工艺等方面。
2. 系统测试：对综合布线系统进行测试，确保其性能、稳定性符合设计要求。
3. 文档编制：整理施工过程中产生的各类文档，包括设计文件、施工记录、测试报告等。
4. 系统交付：将综合布线系统交付给用户，并提供必要的培训和售后服务。
四、后期维护阶段1. 定期检查：对综合布线系统进行定期检查，确保其正常运行。
2. 故障处理：发现故障时，及时进行修复，确保系统稳定运行。
3. 更新升级：根据用户需求，对系统进行升级和扩展，提高系统性能。
总之，综合布线工程施工是一项复杂的系统工程，需要严格按照规范、标准进行操作。
综合布线工程施工技术一、引言综合布线工程是专业网络技术中非常重要的一部分，它涉及到信息传输的基础设施布设，对于建筑物内部网络通信起着至关重要的作用。
本文将介绍综合布线工程的施工技术，包括规划设计、材料选择、施工流程等方面的内容。
二、规划设计在进行综合布线工程施工前，首先需要进行详细的规划设计工作。
规划设计包括以下几个方面： - 网络需求分析：根据使用场所的具体需求，确定网络的带宽、覆盖范围等。
- 网络拓扑结构设计：确定网络拓扑结构，包括主干网、分布式网络等。
- 线缆走向规划：确定线缆的走向，保证网络连接的顺畅和可靠性。
- 等等。
三、材料选择在综合布线工程中，选用合适的材料对工程的质量和稳定性有着至关重要的影响。
常见的材料包括： - 网线：选用合适的网线来传输信号，如Cat 5、Cat 6等。
- 连接器：选择质量可靠的连接器，保证信号传输的稳定性。
- 配线架：选择合适的配线架，方便管理线缆、调试网络等。
- 网络设备：选择符合需求的网络设备，如交换机、路由器等。
- 等等。
四、施工流程综合布线工程的施工流程是整个工程中最为关键的部分。
一般的施工流程包括以下几个步骤： 1. 线缆敷设：根据设计好的走向，进行线缆的敷设工作。
2. 线缆连接：将线缆连接至配线架、接头等设备。
3. 配线架搭建：搭建配线架，管理线缆、连接器等设备。
4.设备调试：安装网络设备，进行连通性测试、信号传输测试等。
5.系统验收：对整个网络系统进行验收，确保网络运行正常稳定。
6.系统维护：定期维护保养系统，确保网络的稳定性和安全性。
五、技术要点在综合布线工程的施工过程中，还有一些技术要点需要特别注意，包括： - 线缆敷设时应避免弯曲过大，以免影响信号传输。
- 线缆连接时要保证连接牢固、接触良好。
- 配线架搭建时要规范整齐，方便维护管理。
- 系统调试时要注意进行测试，确保网络的正常运行。
- 系统维护时要定期巡检设备、清理线缆等。
