电场强度与电场线的描述电场是物理学中一个重要的概念，用于描述与电荷相互作用的现象。
电场强度和电场线是描述电场特性的关键概念和工具。
本文将就电场强度和电场线的概念、描述以及其在物理学中的应用进行详细阐述。
一、电场强度的概念电场强度是描述电场中电荷受力情况的物理量，用符号E表示。
在电场中放置一个试验电荷q_0，当它受到电场力F_e作用时，电场强度E的定义为E=F_e/q_0。
电场强度的单位为牛顿/库仑（N/C）。
二、电场强度的描述为了更好地理解和描述电场强度，我们可以通过等势线和场线来进行描绘。
等势线是指在电场中，处于同一电势的点组成的曲线。
场线则是描述电荷周围电场方向的线条。
1. 等势线的描述等势线上各点的电势相等，且垂直于电场线的方向。
电场强度与等势线的关系是在等势线上任意两点之间，电场强度与等势线的切线方向垂直。
等势线的密集程度表明了电场强度的大小，密集的等势线表示电场强度较大，稀疏的等势线则表示电场强度较小。
2. 场线的描述场线是描述电荷周围电场方向的线条，其方向与电场强度的方向相同。
场线从正电荷指向负电荷，或由正电荷无线延伸到无穷远处。
场线的密集程度表示电场强度的大小，密集的场线表示电场强度较大，稀疏的场线表示电场强度较小。
场线的分布形态可以描述电场的空间分布情况。
三、电场强度与电场线的应用电场强度与电场线在物理学中有着广泛的应用，以下是其中的几个方面：1. 电荷受力分析通过电场强度的描述，可以计算出电荷在电场中所受的力，从而探究电荷的受力情况。
利用电场线可以直观地了解电荷受力的方向。
2. 电势能计算电场强度与电势能存在一定的关系，可以通过电场强度的分布计算电荷的电势能。
电场线可以辅助理解电势能在电场中的分布规律。
3. 电场的工作与能量转换在电场中，电荷在电场力的作用下进行移动，从而进行电场的工作与能量转换。
电场线可以帮助我们理解电荷在不同位置的势能变化和能量转换过程。
4. 电场的引力与斥力对于引力和斥力的电场，通过电场强度和电场线的描述，我们可以更加深入地理解电荷之间的相互作用情况以及电场的特性。

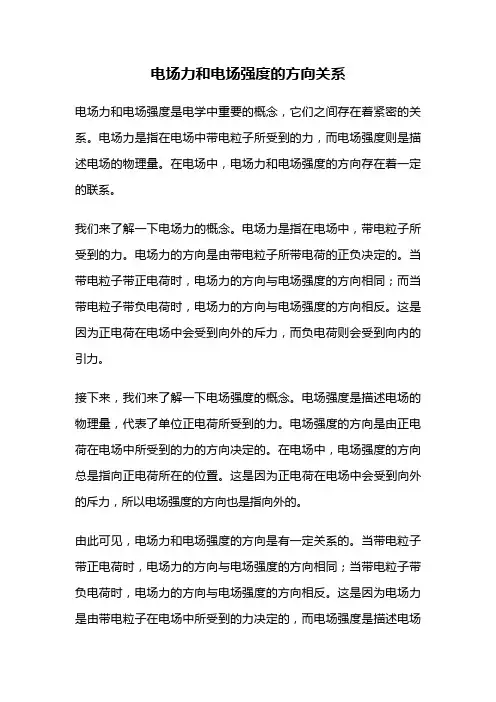

电场力和电场强度的方向关系电场力和电场强度是电学中重要的概念，它们之间存在着紧密的关系。
电场力是指在电场中带电粒子所受到的力，而电场强度则是描述电场的物理量。
在电场中，电场力和电场强度的方向存在着一定的联系。
我们来了解一下电场力的概念。
电场力是指在电场中，带电粒子所受到的力。
电场力的方向是由带电粒子所带电荷的正负决定的。
当带电粒子带正电荷时，电场力的方向与电场强度的方向相同；而当带电粒子带负电荷时，电场力的方向与电场强度的方向相反。
这是因为正电荷在电场中会受到向外的斥力，而负电荷则会受到向内的引力。
接下来，我们来了解一下电场强度的概念。
电场强度是描述电场的物理量，代表了单位正电荷所受到的力。
电场强度的方向是由正电荷在电场中所受到的力的方向决定的。
在电场中，电场强度的方向总是指向正电荷所在的位置。
这是因为正电荷在电场中会受到向外的斥力，所以电场强度的方向也是指向外的。
由此可见，电场力和电场强度的方向是有一定关系的。
当带电粒子带正电荷时，电场力的方向与电场强度的方向相同；当带电粒子带负电荷时，电场力的方向与电场强度的方向相反。
这是因为电场力是由带电粒子在电场中所受到的力决定的，而电场强度是描述电场的物理量，它代表了单位正电荷所受到的力，所以它们之间存在着一定的联系。
在实际应用中，电场力和电场强度的方向关系可以帮助我们理解电场中带电粒子的运动规律。
根据电场力和电场强度的方向关系，我们可以判断带电粒子在电场中的受力情况，从而预测它们的运动轨迹。
这对于电场力和电场强度的研究和应用具有重要的意义。
电场力和电场强度之间存在着一定的方向关系。
当带电粒子带正电荷时，电场力的方向与电场强度的方向相同；而当带电粒子带负电荷时，电场力的方向与电场强度的方向相反。
这是因为电场力是由带电粒子在电场中所受到的力决定的，而电场强度是描述电场的物理量，它代表了单位正电荷所受到的力。
电场力和电场强度的方向关系对于我们理解电场中带电粒子的运动规律具有重要的意义。
电场力与电场强度电场力和电场强度是电学中重要的概念，它们在电磁学的研究中发挥着重要的作用。
本文将对电场力和电场强度进行介绍，并探讨它们的相关性及应用。
一、电场力的概念与计算公式电场力是指一个带电粒子在电场中所受到的力。
当一个带电粒子处于一个电场中时，它会受到电场力的作用，该力的大小和方向与粒子的电荷量、电场强度以及粒子在电场中的位置有关。
根据库仑定律，电场力的计算公式为F = qE，其中F表示电场力的大小，q表示带电粒子的电荷量，E表示电场强度。
根据这个公式，我们可以计算出在给定电场强度和电荷量的情况下，带电粒子所受到的电场力的大小。
二、电场强度的概念与计算方法电场强度是指单位正电荷在电场中所受到的力，用E表示。
电场强度的大小和方向可以用来描述电场的强弱和方向。
在一个电场中，我们可以通过测量单位正电荷所受到的力来确定该电场的强度。
电场强度的计算方法可以通过电场力的计算公式F = qE来得到。
当我们知道电场力和电荷量时，可以通过该公式解出电场强度。
例如，如果我们知道一个带电粒子所受到的电场力和它的电荷量，就可以通过该公式计算出电场强度。
三、电场力和电场强度的关系电场力和电场强度之间存在一定的关系。
根据电场力的计算公式F= qE，我们可以看出电场力和电场强度成正比。
当电场强度增大时，电场力也会增大；反之，当电场强度减小时，电场力也会减小。
同时，电场力和电场强度的方向也是一致的。
当电荷为正电荷时，电场力和电场强度的方向相同；而当电荷为负电荷时，电场力和电场强度的方向相反。
四、电场力和电场强度的应用电场力和电场强度在电学中有着广泛的应用。
它们可以帮助我们理解电荷在电场中的行为，并解释电场中的各种现象。
例如，在电场力的作用下，带电粒子会受到力的作用而发生加速或减速，从而产生电流。
这一现象在电路中的应用非常广泛，例如电灯、电脑等电器设备的工作原理都与电场力的作用有关。
此外，电场强度可以被用来测量电场的强度大小，从而帮助我们了解电场的分布情况。

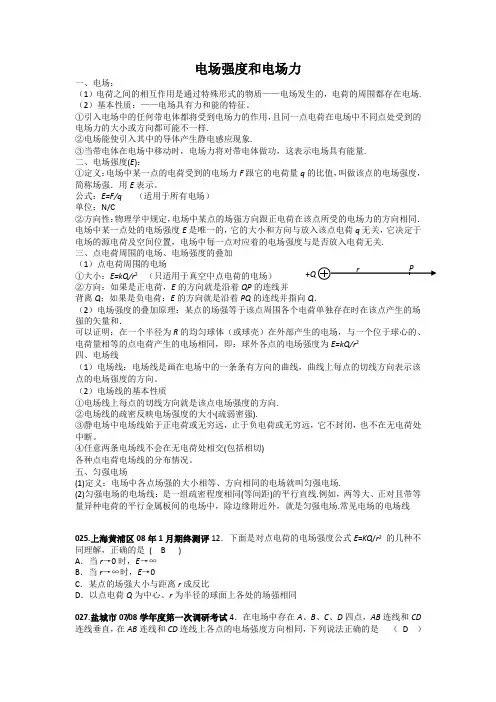

电场强度和电场力一、电场：（1）电荷之间的相互作用是通过特殊形式的物质——电场发生的，电荷的周围都存在电场.（2）基本性质：——电场具有力和能的特征。
①引入电场中的任何带电体都将受到电场力的作用，且同一点电荷在电场中不同点处受到的电场力的大小或方向都可能不一样.②电场能使引入其中的导体产生静电感应现象.③当带电体在电场中移动时，电场力将对带电体做功，这表示电场具有能量.二、电场强度(E )：①定义：电场中某一点的电荷受到的电场力F 跟它的电荷量q 的比值，叫做该点的电场强度，简称场强．用E 表示。
公式：E=F/q （适用于所有电场）单位：N/C②方向性：物理学中规定，电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同． 电场中某一点处的电场强度E 是唯一的，它的大小和方向与放入该点电荷q 无关，它决定于电场的源电荷及空间位置，电场中每一点对应着的电场强度与是否放入电荷无关.三、点电荷周围的电场、电场强度的叠加（1）点电荷周围的电场 ①大小：E=kQ/r 2 （只适用于真空中点电荷的电场）②方向：如果是正电荷，E 的方向就是沿着QP 的连线并背离Q ；如果是负电荷：E 的方向就是沿着PQ 的连线并指向Q ．（2）电场强度的叠加原理：某点的场强等于该点周围各个电荷单独存在时在该点产生的场强的矢量和．可以证明：在一个半径为R 的均匀球体（或球壳）在外部产生的电场，与一个位于球心的、电荷量相等的点电荷产生的电场相同，即：球外各点的电场强度为E=kQ/r 2四、电场线（1）电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度的方向。
（2）电场线的基本性质①电场线上每点的切线方向就是该点电场强度的方向.②电场线的疏密反映电场强度的大小(疏弱密强).③静电场中电场线始于正电荷或无穷远，止于负电荷或无穷远，它不封闭，也不在无电荷处中断。
④任意两条电场线不会在无电荷处相交(包括相切)各种点电荷电场线的分布情况。
电势能、电势、电势差、电场强度、电场力做功之间的区别及联系摘要：在高中物理学习过程中，学生总是对电势能、电势、电势差、电场强度、电场力等概念混淆不清。
为了解决这一难题，本文总结分析了这几个物理量的概念和特点，并找出了它们之间的区别和联系。
关键词：电势能；电势；电势差；电场强度；电场力做功；区别；联系作者简介：戴尚勇，任教于陕西省安康市石泉中学。
电势能、电势、电势差、电场强度、电场力作功是静电场中非常重要的概念,具有抽象、复杂、难以区别的特点。
笔者通过多年的教学发现大部分学生对这一部分知识掌握得都不好，基本的概念都无法辨别清楚，更别说理解它们之间的联系和区别。
鉴于此，笔者对教材内容进行了创新，认真总结了这几个物理量的规律和特点，并找出了它们之间的区别和联系，使得知识脉络清楚，便于学生理解和学习。
下面我们就来一起分享笔者的总结成果。
一、电势能1.定义：电荷在电场中某点的电势能，等于静电力把它从该点移动到零电势能位置时电场力所有做的功。
2.电势能的单位：焦耳，符号为J。
3.电势能零点的选取,若要确定电荷在电场中的电势能，应先确定电场中电势能的零位置。
零势能处可任意选择,常取无限远处或大地的电势能为零点。
4.电荷在电场中某点具有的电势能等于将该点电荷由该点移到电势零点电场力所做的功。
电势能反映电场和处于其中的电荷共同具有的能量。
5.静电力做功与电势能变化的关系：电场力做多少功，电势能就变化多少。
6. 如何比较电荷在电场中A、B两点具有的电势能高低: 将电荷由A点移到B点根据电场力做功情况判断，电场力做正功，电势能减小，电荷在A点电势能大于在B点的电势能，反之电场力做负功，电势能增加，电荷在A点的电势能小于在B点的电势能。
二、电势1.定义：在电场中，某点电荷的电势能跟它所带的电荷量之比叫做这点的电势。
电势是从能量角度上描述电场的物理量（电场强度则是从力的角度描述电场) 。
2.电势符号是φ，单位是伏特，符号：V。
电场模和电场强度电场是与电荷分布相关的物理量，它在自然界中无处不在。
为了更好地研究电场，人们使用电场模来描述电场的特征，其中最常用的电场模是电场强度。
本文将详细介绍电场模和电场强度的概念、性质以及应用领域。
首先，我们要了解电场模和电场强度的含义。
电场模是指描述电场性质的一种数学模型，它用来解释电场中的电势和电势差等重要物理量。
而电场强度则是电场模中的一个重要概念，它表示在某一点上单位正电荷所受到的电场力。
电场强度的定义为：在某一点上，单位正电荷所受到的电场力。
它的数学表示为E，单位为牛顿/库仑。
电场强度是一个矢量量，它的大小表示电场的强弱，方向则表示电场的方向。
接下来，我们要讨论电场强度的性质。
首先，电场强度是一个标量量，即它只有大小没有方向。
其次，电场强度与电荷密度有关，电荷密度越大，电场强度也越大。
此外，电场强度与距离的平方成反比关系，即电场强度随着距离的增加而减小。
电场强度有着广泛的应用领域。
首先，在工程设计中，电场强度的计算可以帮助工程师确定电子设备的安全等级。
其次，在电子学和电气工程中，电场强度的分析可以帮助研究人员优化电路设计和电力系统的运行效率。
此外，在医学领域，电场强度的测定可用于辅助诊断和治疗。
最后，我们要讨论电场模和电场强度的计算方法。
对于一个点电荷，其电场强度可以通过库仑定律进行计算，即E = kQ/r^2，其中E表示电场强度，k为库仑常数，Q为电荷量，r为与点电荷的距离。
对于多个电荷，则需要将各个电荷的电场强度矢量进行叠加。
总结起来，电场模和电场强度是电场研究中的重要概念。
电场模是用数学模型来描述电场的性质，而电场强度则是电场模中的一个重要参数，它表示在某一点上单位正电荷所受到的电场力。
电场强度具有一系列的性质，并且在许多领域都有着广泛的应用。
电场强度的计算可以通过库仑定律进行，对于多个电荷则需进行矢量叠加。
电场模和电场强度的研究对于我们深入理解电场及其应用具有重要的意义。
几个基本物理量的区别和联系 一．场强三个表达式的比较
例1．如图所示，在平面直角中，有方向平行于坐标平面的匀强电场，其中坐标原点
处的电势为0 V ，
点A 处的电势为6 V, 点B 处的电势为3 V,
则电场强度的大小为 ( )
A.200V/m
B.2003
C.100 V/m
D. 1003 V/m
解析：OA 中点C 的电势为3V ，连BC 得等势线，作BC 的垂线得电场线如图，由d
E U
=
得：
200v/m
E
=，故A 对。
例2 如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，
在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和
c 、c 和
d 间的距离均为R ，在a 点处有一电荷量为q 的固定点电荷。
已知b 点处的场强为零，则d 点处场强的大小为（ ）(k 为静电力常量)
A.k
B. k
C. k
D. k
解析： 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 处产生的场强大小相等，方向相反。
在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以
E=222
910)3(R
q
K R q K R q K =+，所以B 选项正确。
例3 如图所示，用三根长均为L 的绝缘丝线悬挂两个质量均为m ，带电量分别为＋q 和－q 的小球，若加一个水平向左的匀强电场，使丝线都被拉紧且处于平衡状态，则所加电场的场强E 的大小应满足什么条件？
【解析】分析清楚小球的受力情况，利用小球的平衡状态，即F 合=0，对A 进行受力分析，如图所示，其中F 1为OA 绳的拉力，F 2为AB 绳的拉力，F 3为静电力依据平衡条件有：
mg F =⋅ 60sin 1
qE=k
60cos 1222F F l
q ++
F 2≥0
联立等式得：E ≥
602
ctg q mg l
kq ⋅+ 二 电场强度、电势、电势差、电势能区别与联系
例4 将一电荷量为+Q 的小球放在不带电的金属球附近,所形成的电场线分布如图所示,金属球表面的电势处处相等. a 、b 为电场中的两点,则（ ） (A)a 点的电场强度比b 点的大 (B)a 点的电势比b 点的高
(C)检验电荷-q 在a 点的电势能比在b 点的大
(D)将检验电荷-q 从a 点移到b 点的过程中,电场力做负功
[解析]A ：电场线的疏密表示场强的大小，故A 正确；B ：a 点所在的电场线从Q 出发到不带电的金属球终止，所以a 点的电势高于金属球的电势，而b 点所在处的电场线从金属球发出到无穷远，所以金属球的电势高于b 点的电势．故B 正确；C ：电势越高的地方，由E p ＝φq 知负电荷具有的电势能越小，即负电荷在a 点的电势能较b 点小，故C 错误；D ：把电荷从电势能小的a 点移动到电势能大的b 点，由W AB ＝ΔE pAB ＝E pA －E pB 电场力做负功．故D 正确．答案：ABD
例5 已知ΔABC 处于匀强电场中。
将一个带电量q = -2×10-6
C 的点电荷从A 移到B 的过程中，电场力做功W 1= -1.2×10-5
J ；再将该点电荷从B 移到C ，电场力做功W 2= 6×10-6
J 。
已 知A 点的电势φA =5V ，则B 、C 两点的电势分别为____V 和____V 。
试在右图中画 出通过A 点的电场线。
解：先由W=qU 求出AB 、BC 间的电压分别为6V 和3V ，再根据W AB ＝ΔE pAB 负电荷A →B 电场力做负功，电势能增大，又由E p ＝φq 知电势降低；同理B →C 电场力做正功，电势能减小，电势升高，再根据U AB ＝φA －φB 知φB = -1V ，φC =2V 。
沿匀强电场中任意一条直线电势都是均匀变化的，因此AB 中点D
的电势与C点电势相同，CD为等势面，过A做CD的垂线必为电场线，方向从高电势指向低电势，所以斜向左下方。
答案：φB= -1V，φC=2V。
