水源热泵中央空调系统运行费用

中央空调水源热泵系统设计方案目录第一部分方案说明一、工程概况二、设计依据三、负荷计算四、室内设计参数五、设备选择六、初投资估算七、系统原理图第一部分方案说明一、工程概况：本项目为昌顺煤炭有限公司办公楼、宿舍中央空调及制暖项目，总建筑面积约850m2左右，全部采用水源热泵系统作为冬季采暖系统的热源，末端采用风机盘管加地板采暖的形式。

二、设计依据：1、《水源热泵机组》（GB/T 19409-2003）2、《地源热泵系统工程技术规范》（GB50366-2005）3、《采暖通风与空气调节设计规范》（GB50019-2003）4、《空气调节设计手册》（第二版）5、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）4、《通风与空调工程施工质量验收规范》（GB50243-2002）三、负荷计算：根据甲方提供的内容，本建筑为65%的节能建筑，所以夏季冷负荷设计指标为70W/㎡，总冷负荷为60KW.冬季地板采暖热负荷指标为40W/㎡，热负荷为32KW，冬季600㎡的暖气片热负荷指标70W/㎡，热负荷为42KW，总热负荷为74KW。

四、室内设计参数：室内计算参数：夏季：26±2℃. 冬季：18±2℃.五、设备及参数选择：1、水源热泵主机选择根据计算冷负荷60KW，选用WGZ030BM.一台；制冷量为66.3KW，制冷输入功率为13.32KW. 制热量为79KW，制热输入功率为16KW. 所选WGZ020BM如下：2、水量要求根据所选机组的要求，最大出水量为13.6 m3/h。

3、空调系统运行费用计算运行费用=额定功率*开机时调节系数*每天运行时间*实际运行天数*平均负荷系数*电价冬季运行120天；夏季运行90天；考虑建筑物功能，日运行时间均按24小时计算；夏季空调符合率0.6，冬季供暖负荷率0.6；电价按0.70元/KW·h.。

水源热泵机组方案及费用分析
设计要求：夏季制冷，冬季制热，主机选用水源热泵机组，商城内末端采用风机盘管加新风系统.
空调设计负荷：夏季冷负荷Q冷=7719KW Q热=3434KW
一、设计标准：
1.1室外空气设计参数
夏季空调室外计算干球温度30.5℃，湿球温度22.0℃
冬季空调室外计算干球温度-18℃，相对湿度58%
1.2空调系统冷热水设计参数
冷冻水供回水温度7~12℃
冷却水进出水温度15.5~28℃
1.3空调负荷
二、中央空调系统设计方案
水源热泵机组的特点是：环保、节能，运行费用低的特点。

三、中央空调系统设备初投资及运行费用一览表
四、水源热泵中央空调系统设备初投资预算
报价说明：
1、以上报价未包动力电及相关控制系统部分。

2、以上报价未包与之相关的土建施工及欲埋套管部分。

3、以上报价未含与之相关的打井及室外管网部分。

五、中央空调的运行费用计算
说明：1、电价按0.6元/M2
2、夏季制冷90天，每天8小时；冬季制热150天，每天8小时。

4、空调水泵耗电225KW（75KW*3），潜水泵耗电（估算）180KW（30*6KW）
与直燃型（燃煤气）溴化理机组运行费用比较
选用220万大卡直燃型（燃煤气）溴化理机组（燃煤气）三台，下面为运行费用分析。

说明1.电价按0.6元/m2，煤气按1.7元/m3
2.夏季制冷90天，每天8小时；冬季采暖150天，每天8小时
3.空调水泵耗电225KW（75KW*3台）；冷却水泵耗电270KW（90KW*3台）
运行费用比较
直燃机年运行费用比水源热泵高130万元。

常用几种中央空调系统比较分析随着国内外建筑空调技术的日新月异，尤其是市场经济促使空调设备得到了空前的发展，各种新技术、新设备层出不穷。

具体到空调冷热源系统，各种形式的电制冷机组、溴化锂吸收式机组、各种热泵机组、蓄冷设备等，品种繁多，各有特色。

设计人员或业主在决定空调方案时，有了更多余地。

但雾里看花，何种方案技术经济最优，让人日感困惑。

各设备厂家为力争市场，在推销自己产品的同时，也提供一些产品技术经济比较资料，但往往是各持一端，带有较大的片面性。

所以，设计人员或业主在选择空调设备时，应结合建筑物用途、特点，综合考虑各种因素，最终选择一种最适合建筑物的机型。

下面就从运行费用来比较各种空调系统的经济性，供业主在选择空调系统时作参考。

一、常用中央空调冷热源设备方案1、地源／水源热泵空调系统：冬夏两季均采用地源／水源热泵设备供冷供暖，为电制冷设备，此方案的最大的特点是充分利用了地下储藏的自然能源（地下水或地下土壤所含的巨大能源）。

2、水冷冷水机组加燃气锅炉：夏季采用水冷冷水机组供冷，冬季采用燃气锅炉供暖。

水冷冷水机组为电制冷设备，燃气锅炉则采用天然气作能源。

3、风冷热泵机组加燃气锅炉：夏季采用风冷热泵供冷，过渡季节可采用风冷热泵机组供暖，冬季则采用燃气锅炉供暖。

风冷热泵机组为电制冷设备，燃气锅炉则采用天然气作能源。

4、直燃型溴化锂冷热水机组：冬夏两季均采用溴化锂冷热水设备供冷供暖，采用天然气作能源。

二、运行费用计算运行费用计算依据：以12000平米办公楼项目为例，按夏季负荷制冷量1519KW，冬季满负荷制热量1564KW计算，所有设备均投入运行，电价按0.6元/度计算，每日按10小时运行时间计算，水价按3元／M3，空调负荷率按0.6系数计算（说明：由于机组的功率通常是按夏季最热、冬季最冷的时间计算的，所以一般时间使用，机组的制冷或制热量要远大于房间负荷，这时机组经常属于停机状态，这就象家用空调或冰箱一样。

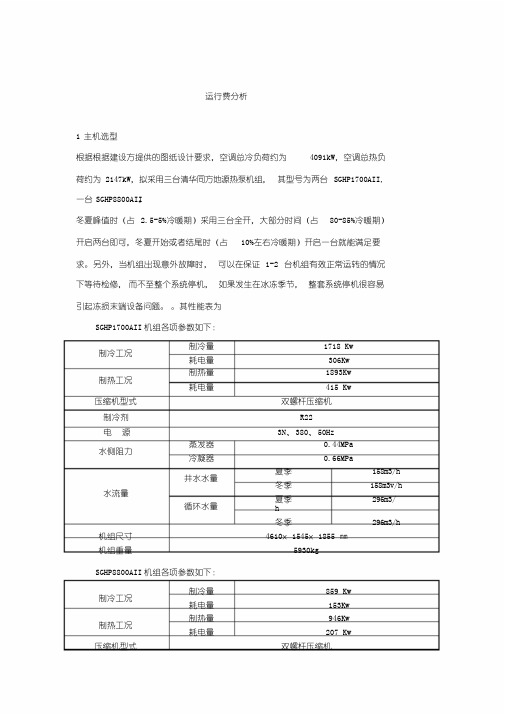

运行费分析1 主机选型根据根据建设方提供的图纸设计要求，空调总冷负荷约为4091kW，空调总热负荷约为 2147kW，拟采用三台清华同方地源热泵机组，其型号为两台SGHP1700AII, 一台SGHP8800AI。

I冬夏峰值时（占 2.5-5%冷暖期）采用三台全开，大部分时间（占80-85%冷暖期）开启两台即可，冬夏开始或者结尾时（占10%左右冷暖期）开启一台就能满足要求。

另外，当机组出现意外故障时，可以在保证1-2 台机组有效正常运转的情况下等待检修，而不至整个系统停机，如果发生在冰冻季节，整套系统停机很容易引起冻损末端设备问题。

其性能表为SGHP1700AII机组各项参数如下：制冷工况制冷量1718 Kw 耗电量306Kw制热工况制热量1893Kw 耗电量415 Kw压缩机型式双螺杆压缩机制冷剂R22电源3N、380、50Hz水侧阻力蒸发器0.44MPa 冷凝器0.66MPa水流量井水水量循环水量夏季158m3/h 冬季158m3v/h 夏季296m3/ h冬季296m3/h机组尺寸4610×1545×1855 ㎜机组重量5930kgSGHP8800AII机组各项参数如下：制冷工况制冷量859 Kw 耗电量153Kw制热工况制热量946Kw 耗电量207 Kw压缩机型式双螺杆压缩机制冷剂R22电源3N、380、50Hz水侧阻力蒸发器0.44MPa 冷凝器0.66MPa水流量井水水量循环水量夏季79m3/h 冬季79m3v/h 夏季148m3/ h冬季148m3/h机组尺寸4610×1545×1855 ㎜机组重量5930kg2 水泵的选取选用上海凯泉泵业（集团）有限公司生产的凯泉卧式水泵，具有噪音低、振动小、寿命长、运行费用低等特点，且该水泵独特的安装结构，大大缩小了泵的占地面积，从而有利的节约建设投资。

空调侧 SGHP1700AII对应循环泵：循环泵型号功率（kW）流量（m3/h ）扬程（m）转速备注KQW200/370-55/4(Z) 55 336 34 1480 两用一备空调侧 SGHP880AII对应循环泵：循环泵型号功率（kW）流量（m3/h ）扬程（m）转速备注KQW125/170-22/2 22 166 34.5 2960 一用一备根据机组调配情况选择开启对应循环泵型号及台数。

中央空调系统运行费用概算一、???? 亘元大厦中央空调工程方案简介亘元大厦为综合办公楼，框架结构，地下一层，地上十四层，建筑面积为36887㎡,总高度为H=，属于一类高层建筑。

该工程空调系统为风机盘管加新风的形式，冷源由两台螺杆式水冷机组提供，冬季采暖采用风机盘管+地板敷设采暖方式，热源为燃气锅炉+板换机组。

中央空调系统主要设备参数见下表：1、末端设备序号设备名称型号规格单位数量备注1 吊顶式新风机组（新风工况）TF3D型L=3000m3/h Q冷=? Q热= N= H=450Pan=6排管出口噪音<58dB(A)台8 K12 卧式新风机组???? （新风工况）TF4DW型L=4000m3/h Q冷=? Q热= N=H=450Pa n=6排管出口噪音<58dB(A)台1K23 吊顶式新风机组（新风工况）TF5D型L=5000m3/h Q冷=? Q热= N= H=450Pan=6排管出口噪音<58dB(A)台 3 K34 吊顶式新风机组（新风工况）TF6D型L=6000m3/h Q冷=? Q热= N= H=450Pan=6排管出口噪音<58dB(A)台 2 K45 卧式新风机组?????? （新风工况）TF06W型L=6000m3/h Q冷=? Q热= N=H=450Pa n=6排管出口噪音<58dB(A)台 2 K56 卧式风机盘管FP-34WAX型L=340m3/h Q冷=? Q热= N=40WH=30Pa 出口噪音<40dB(A) 后回风箱台3537 卧式风机盘管FP-51WAX型L=450m3/h Q冷=? Q热= N=54WH=30Pa 出口噪音<42dB(A) 后回风箱台5748 卧式风机盘管FP-68WAX型L=600m3/h Q冷=? Q热= N=72WH=30Pa 出口噪音<44dB(A) 后回风箱台89 卧式风机盘管FP-85WAX型L=730m3/h Q冷=? Q热= N=92WH=30Pa 出口噪音<46dB(A) 后回风箱台652、制冷机房（含锅炉房/水泵间）设备序号设备名称型号规格单位数量备注1 双螺杆半封闭冷水机组30HXC400A；制冷量1392KW；输入功率279KW。

中央空调系统运行费用概算亘元大厦中央空调工程方案简介亘元大厦为综合办公楼，框架结构，地下一层，地上十四层，建筑面积为H=50.8m ，属于一类高层建筑。

该工程空调系统为风机盘管加新风的形式，冷源由两台螺杆式水冷机组提供，冬季采暖采用风机盘管见下表：1、末端设备设备名称型号规格吊顶式新风1机组新风工况）卧式新风机新风工况）吊顶式新风（新风工况）吊顶式新风（新风工况）卧式新风机新风工况）卧式风机盘卧式风机盘卧式风机盘卧式风机盘TF3D 型L=3000m3/h Q 冷=41.6kw Q 热排管出口噪音=43.32kw N=0.55kw H=450Pa n=6<58dB(A)TF4DW 型L=4000m3/h Q=58.05kw N=1.1kw H=450Pa n=6<58dB(A)TF5D 型L=5000m3/h QN=1.1kw H=450Pa n=6 排管TF6D 型L=6000m3/h QN=1.5kw H=450Pa n=6 排管冷=52.60kw Q 热排管出口噪音冷=61.2kw Q 热=72.8kw出口噪音<58dB(A)冷=80.6kw Q 热=93.1kw出口噪音<58dB(A) TF06W 型L=6000m3/h Q 冷=80.6kw Q 热=93.1kw N=1.5kw H=450Pa n=6 排管出口噪音<58dB(A)FP-34WAX 型L=340m3/h Q=3.48kw N=40W H=30Pa 出口噪音FP-51WAX 型L=450m3/h Q冷=2.05kw<40dB(A)冷=2.82kw后回风箱=4.7kw N=54W H=30Pa 出口噪音<42dB(A) 后回风箱FP-68WAX 型L=600m3/h Q 冷=3.74kw=6.26kw N=72W H=30Pa 出口噪音<44dB(A)FP-85WAX 型L=730m3/h Q 冷=4.5kw=7.5kw N=92W H=30Pa 出口噪音<46dB(A)2、制冷机房（含锅炉房序设备名称双螺杆半封1闭冷水机组后回风箱后回风箱/水泵间）设备型号规格30HXC400A ；制冷量1392KW ；输入功率279KW 。

克莱门特地源热泵中央空调运行费用（与VRV＋锅炉比较）生活用水费用的比较按一般的标准，假定每人每日需要50℃的热水150L，则每天所需生活热水的总量为150L/人*4人=600L。

参考数据：各种热源热值每吨热水成本以5℃的冷水，加热至50℃的热水，约需45000大卡的热量为例（电费按0.60元/度计算，液化气按2.50元/M3计算）地源热泵：45000大卡÷3870大卡/度×0.60元/度＝6.98元燃气热水器：45000大卡÷8640大卡/M3×2.50元/ M3＝13.02元夏季运行（110天/年）地源热泵制取生活用水水需费用：0.00元燃气制取生活用水水则需费用：13.02元/吨×0.60吨/天×110天＝859.00元冬季运行（100天/年）地源热泵制取生活用水水需费用：6.98元/吨×0.6吨/天×100天＝419.00元燃气制取生活用水水则需费用：13.02元×0.6吨/天×100天＝781.00元过渡季节运行（155天/年）地源热泵制取生活用水水需费用：6.98元/吨×0.6吨/天×155天＝649.00元燃气制取生活用水水则需费用：13.02元×0.6吨/天×155天＝1209.00元全年生活用水总费用地源热泵：419.00元+649.00元=1068.00元燃气：859.00元+781.00元+1209.00元＝2849.00元空调制冷和采暖的费用比较假定以冷负荷为23KW的别墅为例，地源热泵空调按每年夏季110天、冬季100天，每天运行10小时，每度电0.6元计算。

（负荷按满载60%计算）克莱门特地源热泵系统全年运行费用仅为VRV系统全年运行费用的52%。

综合对比总表。

运行费分析
1、工程概况
总建筑面积为191429.43㎡，空调总冷负荷约为19104kW，空调总热负荷约为11921.4kW。

2、主机参数
该项目采用六台克莱门特地源热泵机组，其型号为一台SGHP2000AII,五台SGHP1700AII。

SGHP1700AII机组各项参数如下：
五台SGHP1700AII机组各项参数如下：
3、水泵参数
6台空调侧循环泵：
热水循环泵：
根据机组调配情况选择开启对应循环泵型号及台数。

3潜水泵
由（大河名苑试验井）给出数据，所需水泵参数为Q=65*1.2=78m³/h H=49m，选择泵参数如下
4 风机盘管
风机盘管所耗电为用户自行承担，不做计算。

运行费用估算
水源热泵系统主要设备运行配电容量表
空调运行费用估算
由于水源热泵机组是定流量系统，即使选择变频的水泵，机组也因为必须达到额定的水量才能打开水流开关，所以机组和水泵是常开的，机组可以根据负荷值的大小来确定螺杆压缩机的工作比例，但水泵等都必须是常开且满负荷的。

本项目总建筑面积约191429.43㎡，使用面积140475㎡
计算均依据如下：
（1）供冷季110天，供暖季120天，每天24小时；
（2）电费为0.53186元/KWh（电价按0.53186元/KWh河南居民生活用电不满1kv）；
(3)；水费按每立方米2.15元计算
（4）面积按招标文件140475㎡算
详细计算如下：
季。

中央空调（运行成本）收费标准商业物业包括各类商业广场及SHOPPING MALL 等，由于商业物业公共设施配套齐全，每年公共设施能源费的消耗大都在数百万元乃至数千万元不等。

中央空调系统作为公共设施中的一个重要组成部分，运行期间水电费的消耗颇巨，控制其运行成本，并有效地处理实际管理中遇到的各类问题，是商业物业管理工作中的一项不可或缺的重要环节，特别是对多产权、多业态的商业物业而言，尤为突出。

笔者根据对江苏省首家SHOPPING MALL 四年多的管理实践，对中央空调运行成本及相关管理工作在此做一初探。

一、中央空调运行费用中央空调系统，由于管道多，覆盖面积大，运行成本亦较高。

在对商业物业的中央空调系统运行成本进行估算时，应主要考虑以上因素：1、用电成本（P1、K1、P2）主机（P1、K1）根据商业物业所配备的空调主机数量、用电功率、营运时间、使用周期、用电价格等，对一年中夏冬二季的运行成本进行计算，然后按一年12 个月进行平均，得出每个月的平均电费P1。

在实际操作过程中，由于主机并非满负荷运行，故根据具体情况，在计算中要考虑其负荷系数K1，K1≈0.6~0.9。

辅机（P2）此处主要指中央空调系统中的冷却塔、冷却泵、冷冻泵、空气处理机组、各类风机盘管等。

可根据实际不同的类型、数量和功率，进行估算。

需注意的是因季节的不同，在制冷和供暖时，辅机的数量和类型亦有所不同。

2、用水成本（P3）中央空调管道内的循环用水，开放式冷却塔的日常消耗用水，应根据空调供应期间的实际耗水量及每天的日均正常用水量综合进行考虑。

3、用汽成本（P4）对于以蒸汽为能源的溴化锂机组，除考虑空调系统的用电成本外，还要考虑用汽费用。

根据每台主机每小时耗汽量、每天运行时间、蒸汽单价、每年空调运行的天数等，计算出每月的平均蒸汽费用。

4、管道损耗（K2）冷暖气在中央空调管道输送过程中，因气流的紊流损耗，管壁损失等所产生的管道损耗，以管道损耗系数K2 表示，K2≈1.02~1.05。

中央空调系统形式介绍1。

1传统中央空调形式传统的中央空调有空气源热泵（风冷机组）+辅助电加热和水冷冷水机组+锅炉或热力管网两种形式.空气源热泵（风冷机组）和水冷冷水机组在制冷时都是把房间的热量向室外空气排放，受室外气温因素影响太大，其制冷量随室外空气温度升高而降低，尤其在高温高湿地区，机组制冷性能极不稳定,效率低下,有时甚至不能工作。

在制热时，空气源热泵当室外温度降到零度以下时需加辅助电加热装置，耗电量大,效率很低；而水冷冷水机组+锅炉这种空调形式，在供热时需用电锅炉或燃煤、燃油锅炉，污染严重，运行费用昂贵。

1.2水源热泵中央空调水源热泵中央空调分为地下水源热泵和地表水热泵两种形式。

1.2.1水源热泵水源热泵的概念水源热泵技术是一种利用地球表面或浅层水源（如地下水、河流和湖泊），或者是人工再生水源（工业废水、地热尾水等)的低温低位热能资源，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移,既可供热又可制冷的高效、环保、节能的空调系统.水源热泵原理地球表面浅层水源（一般在1000 米以内），像地下水、地表的河流、湖泊和海洋中，吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。

水源热泵技术的工作原理就是：在夏季将建筑物中的热量“取”出来，释放到水体中去,由于水源温度低，所以可以高效地带走热量，以达到夏季给建筑物室内制冷的目的;而冬季,则是通过水源热泵机组，从水源中“提取”热能,送到建筑物中采暖。

通常水源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量.水源热泵的分类当利用的对象都是水体和地层（含水地层)的蓄能，而且都是以水作为热泵机组的冷热源，都可以将之归类为水源热泵系统。

水源热泵可以分为地下水源热泵以及地表水源热泵.地下水热泵系统，也就是通常所说的深井回灌式水源热泵系统。

通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后,由回灌井群灌回地下.地表水热泵系统。
