冰蓄冷中央空调运行费用的估算

1、蓄冷空调原理蓄冷中央空调系统是一种通过蓄能来节约空调系统运行费用的技术，其基本工作原理是：建筑物空调时间所需冷量的部分或全部在非空调时间利用蓄冷介质的显热或其相变过程的潜热迁移等特性，将能量以低温状态蓄存起来，然后根据空调负荷要求释放这些冷量，这样在用电高峰时期就可以少开甚至不开主机。

当空调使用时间与非空调时间和电网高峰和低谷同步时，就可以将电网高峰时间的空调用电量转移至电网低谷时使用。

在一般工程中，空调系统用电量占总耗电量的35%--65%，而制冷主机的电耗在空调系统中又占65%--75%。

在常规空调设计中，冷冰主机及辅助设备容量均按尖峰负荷来选配，这不仅使空调系统的电力容量增大，而且使得主机等空调设备在绝大部分情况下均处于低效率的部分负荷状态运行，显得很不经济。

蓄冷中央空调从系统构成上来说只是在常规空调系统的基础上增加了一套蓄冷装置，其它各部分在结构上与常规空调相同，它在使用范围方面也与常规空调基本一致。

2、蓄冷中央空调的意义随着社会的发展，中央空调在大中城市的普及率日渐增高。

据统计，空调高峰时用电量达到城市用电负荷的25%-30%，加大了电网的峰谷用电差。

蓄冷中央空调之所以得到各国政府和工程技术界的重视，正因为它对电网有卓越的移峰填谷功能，是电力需求侧最有效的电能蓄存方法，蓄冷对于用户还有以下的一些突出优点：1）空调的出水温度低、制冷效果好，低温送风系统节省投资和能耗。

2）空调环境相对湿度较低，空调品质提高，有利于防止中央空调综合症。

3）利用峰谷荷电价差，平衡电网负荷。

减少空调年运行费。

4）减少冷水机组容量，降低一次性投资。

5）在主机出现故障或断电的情况下，蓄冷系统相当于应急冷源，系统可靠性高。

6）当建筑物功能变化或面积增加引起冷负荷增加时，只要增加蓄冷装置的蓄冷量，即可满足大楼新增冷量需要。

3、蓄冷发展史第一代：冰球蓄冷第二代：冰盘管蓄冷第三代：动态冰蓄冷――――――――――――――――――――――――――――――――在没有实行集中供热前，冬天时家家户户烧火取暖，这种原始的用能方式既浪费能源，又污染环境。

冰蓄冷技术周明一、冰蓄冷空调技术及其发展背景蓄冰空调系统即是在电力负荷很低的夜间用电低谷期，采用电制冷机制冷，将冷量以冰的形式贮存起来。

在电力负荷较高的白天也就是用电高峰期，把储存的冷量释放出来，以满足建筑物空调负荷的需要。

同时在空调负荷较小的春秋季减少电制冷机的开启，尽量融冰释冷，提供空调负荷。

蓄冰空调系统是“转移用电负荷”或“平衡用电负荷”的有效方法。

电力工业是国民经济的基础产业，目前我国的发电装机容量已居世界第二位，但仍不能满足电力消费量；同时电力消费出现夏季冬季差值持续加大的现象，而同一天的上午和晚上电力消费量亦较其他时段达到高峰。

过去国家实行供电侧调节，主要靠新建电厂和建设蓄能电站，但仍满足不了每年用电量以5～7%增长的需要，同时电力系统峰谷差也急剧增加，电网负荷率明显下降，极大影响了发电的成本和电网的安全运行。

由于电能本身不易储存，因此近年来国家从电用户方面考虑并制定了一系列的移峰填谷和节约用电政策加强对用电需求侧的管理（DSM），由于高峰用电量中空调用电一般占了30%以上，建筑物用电的40～60%左右，采用蓄冰空调后可大大缓解由于空调用电负荷在用电峰谷时段的不均衡而造成的电网不均衡。

因此现在全国有许多城市的电力部门都适时推出了分时电价结构和许多相关的优惠政策，以鼓励人们使用蓄冰空调。

冰蓄冷空调技术是实现电网削峰填谷主要方法之一，目前该项技术在世界上属于成熟的技术，正被世界各国广泛的应用于各个领域。

根据权威机构99年的资料显示，蓄冰工程已有1.5万个在全球各地正常运行，仅我国台湾省到2000年末就有近500个蓄冰空调系统正在运行。

国内目前也有150个蓄冰空调系统工程在运行或建设之中，发展势头十分迅猛。

国家电力公司也在有关文件中提出积极推广蓄冰空调技术，转移高峰电力，提高电网经济运行和资源综合利用水平，以达到节能和环境保护的目的。

二、冰蓄冷空调系统主要特点冰蓄冷空调系统相对于常规空调系统具有以下一些特点：1. 冷水机组高效率运行，系统运行灵活，冷量一比一的配置对负荷变化的适应性很强。

冰蓄冷空调技术探讨与应用从冰蓄冷空调工作的原理，蓄冷方式，系统的流程配置等方面对冰蓄冷空调技术进行了一定的探讨，同时就其在北京周边的华北地区的应用进行了一定的分析。

标签：冰蓄冷空调；蓄冷系统；应用1 引言在夏季，我国各省市电力供应紧缺的形势日益严峻，特别是在大城市，白天时空调负荷量很大，在这种情况下，大城市应用蓄冷空调技术便是必不可少的。

因为蓄冷空调技术不仅可以很好地转移尖峰用电至低谷用电的时间段，也能在一定程度上改善城市峰谷供电平衡，减少电站新建数量和输配电的损失量，同时，采用蓄冷空调技术也可以起到削峰的作用。

现如今大部分的国家都在研究开发区域性蓄冷空调供冷站，冰蓄冷低温送风空调系统，开发新型的蓄冷空调机组等。

2 冰蓄冷空调工作的原理空调蓄冷的原理就在于其是将电网低谷时间段“便宜能源”储存起来，当处于需要用大量能量的峰值时段时，将事先贮存的冷能释放出来，满足峰值时期负荷的要求。

目前，由于各国着力研究空调工程的蓄冷，蓄冷方式种类比较多，如果按贮存冷能的方式来划分的话，则可以分为显热蓄冷和潜热蓄冷。

在夜间，由于电力负荷程度很低，则可以采用电动制冷机制冷，以使水结冰，进而利用冰的相变潜热达到冷量贮存的效果；而当白天电力达到高峰负荷时期时，便可以利用空调在工作时发出的热量将冰释冷，进而在一定程度上满足生产需要。

3 蓄冷常用方式3.1 水蓄冷系统水蓄冷系统的工作原理在于利用水的显热进行冷量蓄存，现如今这种方式的主要缺点在于：由于利用的是水显热进行冷量蓄存，但是水的蓄冷密度较低，所以可以利用的温差小，同时冷损耗大。

3.2 冰盘管式蓄冷系统冰盘管式蓄冷系统的工作原理在于采用载冷剂间接冷却，在冷却的过程中，低温载冷剂将从冷水机组进入盘管内循环，以使得管外的水转化为冰。

在释冷这个过程中，将空调系统的回水送入到蓄冰槽中去，与管道外部的冰接触，以使得冰融化，进而达到制冷的效果。

3.3 冰晶式蓄冷系统冰晶式蓄冷系统的工作原理在于将水与乙二醇或丙二醇的混合溶液的温度降至冻结点温度以下，以使其产生冰晶。

中央空调系统运行费用概算亘元大厦中央空调工程方案简介亘元大厦为综合办公楼，框架结构，地下一层，地上十四层，建筑面积为H=50.8m ，属于一类高层建筑。

该工程空调系统为风机盘管加新风的形式，冷源由两台螺杆式水冷机组提供，冬季采暖采用风机盘管见下表：1、末端设备设备名称型号规格吊顶式新风1机组新风工况）卧式新风机新风工况）吊顶式新风（新风工况）吊顶式新风（新风工况）卧式新风机新风工况）卧式风机盘卧式风机盘卧式风机盘卧式风机盘TF3D 型L=3000m3/h Q 冷=41.6kw Q 热排管出口噪音=43.32kw N=0.55kw H=450Pa n=6<58dB(A)TF4DW 型L=4000m3/h Q=58.05kw N=1.1kw H=450Pa n=6<58dB(A)TF5D 型L=5000m3/h QN=1.1kw H=450Pa n=6 排管TF6D 型L=6000m3/h QN=1.5kw H=450Pa n=6 排管冷=52.60kw Q 热排管出口噪音冷=61.2kw Q 热=72.8kw出口噪音<58dB(A)冷=80.6kw Q 热=93.1kw出口噪音<58dB(A) TF06W 型L=6000m3/h Q 冷=80.6kw Q 热=93.1kw N=1.5kw H=450Pa n=6 排管出口噪音<58dB(A)FP-34WAX 型L=340m3/h Q=3.48kw N=40W H=30Pa 出口噪音FP-51WAX 型L=450m3/h Q冷=2.05kw<40dB(A)冷=2.82kw后回风箱=4.7kw N=54W H=30Pa 出口噪音<42dB(A) 后回风箱FP-68WAX 型L=600m3/h Q 冷=3.74kw=6.26kw N=72W H=30Pa 出口噪音<44dB(A)FP-85WAX 型L=730m3/h Q 冷=4.5kw=7.5kw N=92W H=30Pa 出口噪音<46dB(A)2、制冷机房（含锅炉房序设备名称双螺杆半封1闭冷水机组后回风箱后回风箱/水泵间）设备型号规格30HXC400A ；制冷量1392KW ；输入功率279KW 。

冰蓄冷中央空调运行费用的估算前言本文冰蓄冷中央空调运行费用计算是按照本公司采用法国西亚特STL蓄冰球，法国西亚特单螺杆机组, 优化设计的条件进行的。

因此讣算结果仅仅适合本公司设计的冰蓄冷空调系统。

其它形式的冰蓄冷空调可以参照计算方法进行汁算。

当冰蓄冷中央空涮管道系统阻力不同：建筑物谷电有冷负荷：以及甲方有特殊要求，设计有所不同：整个计算需要作相应调正。

本文谨供企业负责人在选择中央空调系统时作冰蓄冷中央空调年度运行费用估算用。

随着社会生产力的发展，人民生活水平的提髙，人们对电力的需求也越来越大。

由于人类的活动主要在白天，因此随着电力系统的发展，电网峰谷电量的差也越来越大。

为了节约宝贵的能源资源，移邮填谷, 平衡电网，一项重要技术，就是冰蓄冷中央空调。

为了推广这项技术，政府，电力部门推出一系列的优惠政策，其中最主要的是邮谷电电价差。

根据国内已经完成的工程实践和国外资料，当峰谷电电价差达到3： 1时，冰蓄冷中央空调投资和运行的综合效益与其他形式的空调相比具有绝对的优势。

但是冰蓄冷中央空调和其他形式的空调相比究竟能节约多少费用，许多人都不十分淸楚，当工程完成后又不能再搞一个同样大小其他形式的空调系统，以同样运行效果来比较运行费用的大小。

因此应该以深入的科学分析来比较冰蓄冷中央空调和英他类型空调的运行费用。

下而首先分析影响冰蓄冷中央空调运行费用的主要因素：1峰谷电价：冰蓄冷中央空调是利用夜间廉价谷电蓄冰，在白天U犀电期间供冷，因此直接影响运行费用的首要因素是稣谷电电价差，浙江省谷电电价元，峰电电价元。

2冰蓄冷中央空调蓄冰量的大小：根据目前已经完成的工程，最佳状态是蓄冰主机和蓄冰罐处于完全匹配的状态。

也就是说夜间谷电期间主机能完全用于蓄冰和供冷，峰电期间蓄冰虽和主机供冷正好满足空调供冷的需要。

这时冰蓄冷中央空调投资增加较小，而运行取得的经济效益最大。

如果蓄冰量减小，虽然投资回收比较快，但是夜间主机部分空置，影响了运行的经济效益，综合效益比较差；如果蓄冰量过大，部分主机成为单纯的蓄冰主机，这部分蓄冰能力的投资太大，投资回收比较慢，而夏季过渡季节空调有可能因峰电期间负荷太小而蓄冰量无法放完，造成运行经济效益并不大。

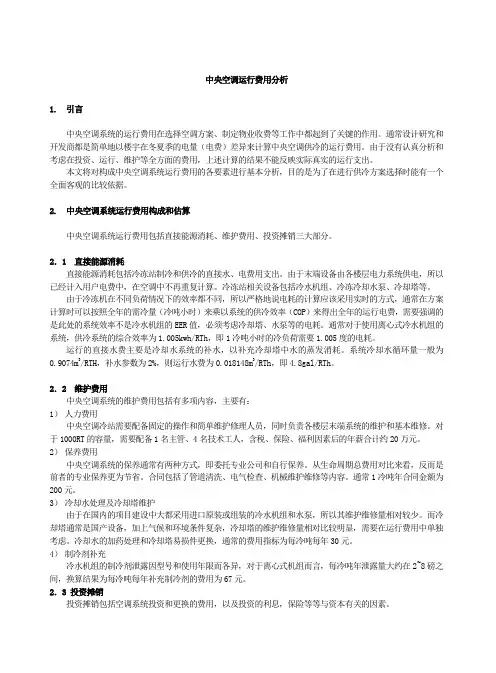

中央空调运行费用分析1. 引言中央空调系统的运行费用在选择空调方案、制定物业收费等工作中都起到了关键的作用。

通常设计研究和开发商都是简单地以楼宇在冬夏季的电量（电费）差异来计算中央空调供冷的运行费用。

由于没有认真分析和考虑在投资、运行、维护等全方面的费用，上述计算的结果不能反映实际真实的运行支出。

本文将对构成中央空调系统运行费用的各要素进行基本分析，目的是为了在进行供冷方案选择时能有一个全面客观的比较依据。

2. 中央空调系统运行费用构成和估算中央空调系统运行费用包括直接能源消耗、维护费用、投资摊销三大部分。

2．1 直接能源消耗直接能源消耗包括冷冻站制冷和供冷的直接水、电费用支出。

由于末端设备由各楼层电力系统供电，所以已经计入用户电费中，在空调中不再重复计算。

冷冻站相关设备包括冷水机组、冷冻冷却水泵、冷却塔等。

由于冷冻机在不同负荷情况下的效率都不同，所以严格地说电耗的计算应该采用实时的方式，通常在方案计算时可以按照全年的需冷量（冷吨小时）来乘以系统的供冷效率（COP）来得出全年的运行电费，需要强调的是此处的系统效率不是冷水机组的EER值，必须考虑冷却塔、水泵等的电耗。

通常对于使用离心式冷水机组的系统，供冷系统的综合效率为1.005kwh/RTh，即1冷吨小时的冷负荷需要1.005度的电耗。

运行的直接水费主要是冷却水系统的补水，以补充冷却塔中水的蒸发消耗。

系统冷却水循环量一般为0.9074m3/RTH，补水参数为2%，则运行水费为0.018148m3/RTh，即4.8gal/RTh。

2．2 维护费用中央空调系统的维护费用包括有多项内容，主要有：1）人力费用中央空调冷站需要配备固定的操作和简单维护修理人员，同时负责各楼层末端系统的维护和基本维修。

对于1000RT的容量，需要配备1名主管、4名技术工人，含税、保险、福利因素后的年薪合计约20万元。

2）保养费用中央空调系统的保养通常有两种方式，即委托专业公司和自行保养。

北京冰雪世界会议中⼼冰蓄冷中央空调设计⽅案（1台氨冷机+1台双⼯况主机）北京冰雪世界会议中⼼冰蓄冷中央空调设计⽅案1 建筑概况冰雪世界会议中⼼位于北京市潮⽩河畔，为滑雪馆的配套设施，其主体建筑在滑雪馆的雪道正下⽅，总建筑⾯积为26700平⽅⽶。

主要由客房及群房两部分组成，客房⾯积为13679平⽅⽶；群房的功能有会议、餐厅、厨房、多功能厅、体检中⼼、设备⽤房等，⾯积为13021平⽅⽶。

地下⼆层，地上⼗层，建筑⾼度为43.35⽶。

图1为该会议中⼼的正⽴⾯图。

原滑雪馆已于2005年已建成，多种原因使得该滑雪馆制冷机未设置备⽤机组，此次会议中⼼制冷系统的设计需要考虑到为滑雪馆制冷系统提供备⽤的可能。

图1 会议中⼼正⽴⾯图2 设计基本数据2.1 电价政策及电价结构冰蓄冷空调系统对电⽹移峰的意义在此不再赘述，影响冰蓄冷项⽬经济性的⼀个重要原因，是当地的电价政策及电价结构。

项⽬所在地北京市顺义区的峰⾕电时段及相应商业⽤电电价如表1：表1 建筑所在地商业电价时段电价（元/kWh）尖峰电时段 11:00-13:00, 20:00-21:00 1.2653⾼峰电时段 10:00-11:00, 13:00-15:00 1.1583平电时段 7:00－10:00，15:00-18:00 ,21:00-23:000.7175低⾕电时段 23:00-7:00 0.3019从表1可看出，尖峰电价与低⾕电价的⽐为4：1，⾼峰电价与低⾕电价的⽐为3.83：1，这对该建筑采⽤冰蓄冷空调系统提供了很好的电价基础。

2.2设计⽇逐时冷负荷经逐时冷负荷计算，设计⽇总冷负荷为36423 kW，最⼤⼩时冷负荷（峰值）为3400 kW，作为宾馆，其夜间也有⼀部分冷负荷。

设计⽇的冷负荷曲线见图2。

500100015002000250030003500KW时间图2设计⽇逐时冷负荷分布对照表1和图2，可以看出，该建筑在电价的尖峰和⾼峰时段逐时冷负荷较⼤，在平电及低⾕电时段有较低的连续的负荷，其负荷特点决定了该系统设置基载主机更为合理。
