Protel99se元件库导入

Protel 99SE元件库介绍Protel 99SE是一种常用的电子设计自动化（EDA）软件。

元件库是Protel 99SE中非常重要的一部分，它包含了各种电子元器件的信息，可以帮助电子工程师在电路设计时快速找到合适的元件并进行布局和连线。

本文档将介绍Protel 99SE元件库的基本概念和用法，以及如何添加和管理元件库中的元件。

元件库的类型Protel 99SE的元件库分为两种类型：原生元件库和用户自定义元件库。

原生元件库原生元件库是Protel 99SE自带的元件库，包含了常用的电子元器件，如传感器、电容、电感、晶体管等。

用户可以直接在原生元件库中选择合适的元件进行设计。

用户自定义元件库除了原生元件库，Protel 99SE还提供了用户自定义元件库的功能。

用户可以根据自己的需求创建新的元件库，并添加自己设计的元件。

这样一来，用户就可以方便地管理和分享自己的元件库，同时可以快速找到需要的元件。

元件库的导入和导出Protel 99SE提供了元件库的导入和导出功能，这样用户可以方便地将元件库从一个项目中导出并导入到另一个项目中。

导出元件库要导出元件库，用户可以按照以下步骤操作：1.打开Protel 99SE软件，并加载需要导出元件库的项目。

2.在元件库管理界面，选择需要导出的元件库，并点击导出按钮。

3.选择保存的位置和文件名，并点击确认导出。

导入元件库要导入元件库，用户可以按照以下步骤操作：1.打开Protel 99SE软件，并加载需要导入元件库的项目。

2.在元件库管理界面，点击导入按钮。

3.选择要导入的元件库文件，并点击确认导入。

元件库管理在Protel 99SE中，用户可以方便地管理和添加元件库中的元件。

添加元件要添加元件，用户可以按照以下步骤操作：1.打开Protel 99SE软件，并加载需要添加元件的项目。

2.在元件库管理界面，选择需要添加元件的元件库，并点击添加按钮。

3.输入元件的名称、型号、封装等信息，并点击确认添加。

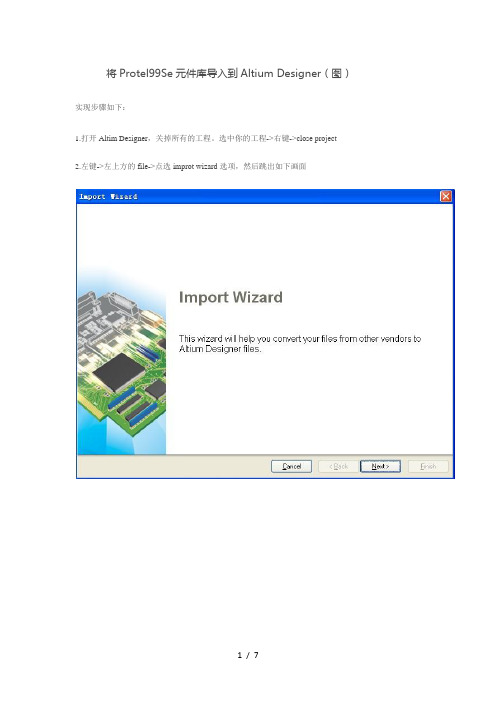

将Protel99Se元件库导入到Altium Designer（图）实现步骤如下：
1.打开Altim Designer，关掉所有的工程。

选中你的工程->右键->close project
2.左键->左上方的file->点选improt wizard选项，然后跳出如下画面
3.点next后，选择99SE DDB file，如下图
4.点next，后进入如下换面，选择右边的Add点击（不是左边的，右边的），如下图
5.点完add后会跳出如下对话框，选择你的protel的.ddb库文件，如下图所示
6.选好ddb文件，点打开，然后就会如下图，右边会显示你选择的ddb文件的路径
7.点next后，进入如下图，选择你自己转换好的altium designer的库文件放置的位置
8.然后一直next，把messages对话框关掉，再点选Don't Open Imported Designs选项，如下图
9.然后点next，最后看到Finish就转换成功了。

然后你就可以在你放置转换文件的文件夹下面看到Altim Designer可用的库文件了，封装库和元件库转换方法都是按以上步骤。

方案一：1.进入C\WINDOWS下找到ADV PCB99SE.INI和ADV SCH99SE.INI两个文件；2.用写字板打开ADVSCH99SE.INI文件,在[Change Library File List]下找到File0,大家可以发现,等号后面的的内容就是默认已经添加的库，如果要添加多个怎么办呢?简单，在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count属性,如果你添了两个,就把它的值改为2。

我用的是windows7系统，我如下改可行：配置SCH库TypeCount=2Count=5File0=C:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddbFile1=C:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb File2=C:\Program Files\Design Explorer 99 SE\Library\Sch\Intel Databooks.ddbFile3=C:\Program Files\Design Explorer 99 SE\Examples\Backup of AT89C2051.LibFile4=C:\Program Files\Design Explorer 99 SE\Examples\Backup of SHUMAGUAN.Lib其中File3和File4是我自己画的两个元件。

3.同样对ADVPCB99SE.INI更改以配置PCB库。

同样是windows7系统改后可行。

我做了如下更改可行：TypeCount=2Count=5File0=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>File1=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Miscellaneous.ddb$OP>$ON>Miscellaneous.lib$ID>-1$ATTR>0$E>PCBLIB$S TF>File2=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>General IC.ddb$OP>$ON>General IC.lib$ID>-1$ATTR>0$E>PCBLIB$STF>File3=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>InternationalRectifiers.ddb$OP>$ON>InternationalRectifiers.lib$ID>-1$A TTR>0 $E>PCBLIB$STF>File4=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Transistors.ddb$OP>$ON>Transistors.lib$ID>-1$ATTR>0$E>PCBLIB4.修改后,再打开PROTEL 99SE，OK。

Protel99se 元件库导入
Protel99se 怎幺添加元件库
有很多小伙伴用Protel99se 添加元件库时出现File is not recognized。

视频中有教大家Protel99se 无法添加元件库文件的解决方法。

因为Protel99se 是应用于Windows9X/2000/NT 操作系统下的EDA 设计软件，所以win7、win10 安装Protel99se 会有不兼容的情况，出现File is not recognized，就像这样。

然后教大家如何解决这个问题。

在现有的元件库列表中随便点击一个元件，然后点击Find，出现弹框，
寻找你要添加元件库文件的根目录，一般都在Library 下的SCH 里，然后点
击Find Now，出现SCH 里的所有元件库文件，你可以随便添加你想要的元件库，Add To Library List，添加一个就会在库列表里出现。

所以再也不用担心Protel99se 无法添加库文件了。

然后给大家介绍一个非常好用的工具，Protel99se 增强工具。

在使用笔记Protel99se 设计电路时，有的按键没有或者不好找，快捷键能减少左手在键盘上左右移动和鼠标移动次数，另外这个工具还有这些功能，这个鼠标滚轮放大缩小更新视图特别实
用，然后点击鼠标右键不松还可以挪动整个网格和元件，放大了电路后查看
元件很方便。

还有很多功能，大家可以自己琢磨琢磨。

Protel99se 软件下载包和增强工具下载链接：
https://pan.baidu/s/1O6zUcKRRWgq__NKHYX0upw 密码：fen3。

Protel99se与AltiumDesigner10数据互导wen6868wen编著一、将Protel99se器件库导入AltiumDesigner10（以下简称AD10）中Protel99se器件库压缩包可从Altium公司的网站（）下载。

器件库压缩包解压后得到Protel99se器件库文件x.ddb，例如Texas Instruments.ddb 。

然后，按以下步骤操作：（1）启动AD10（2）鼠标左键单击【File】（3）鼠标左键单击【Import Wizard】（4）鼠标左键单击【Next】（5）在“Select type of files to import”对话框选择“99SE DDB Files”，然后，鼠标左键单击【Next】（6）在“Select files or folders to import”对话框选择要导入的DDB文件，例如Texas Instruments.ddb。

如果要一个文件一个文件地导入，则通过对话框右边的【Add】按钮将DDB文件加入到“Files to Process”列表框；如果要批量导入，则通过对话框左边的【Add】按钮将含有DDB文件的文件夹加入到“Folders to Process”列表框。

然后，鼠标左键单击【Next】（7）在“Set file extraction options”对话框选择存放导入文件的文件夹。

然后，鼠标左键单击【Next】（8）在“Set schematic conversion options”对话框选择原理图转换选项。

然后，鼠标左键单击【Next】（9）在“Set import options”对话框按需进行设置。

然后，鼠标左键单击【Next】（10）在“Select design files to import”对话框选择需要导入的DDBs文件。

然后，鼠标左键单击【Next】（11）在“Review project creation”对话框按照提示操作。

1、关闭protel99se ,找到文件AdvSch99SE.ini
在C:\Windows文件夹下找到此文件
2、将文件AdvSch99SE.ini剪切-粘贴至桌面
3、鼠标右键文件AdvSch99SE.ini，选择管理员取得所有权
4、使用记事本打开文件AdvSch99SE.ini如图
图中红色圈内为需要更改的部分
count=2,有几个元件库，count就等于几，此处有两个元件库，count=2
File0=元件库的位置，这里file后面原件库从0开始编号，故有file0、file1、file2·······
Path=元件库的位置，元件库位置与file后面的元件库位置相同
注意：a、此处我添加了2个元件库，path和file后面的原件库位置相同，添加多个元件库依此更改
b、元件库名称区分大小写，因此此处的元件库名称必须与软件安装位置文件夹下的元件库名称相同
5、文件AdvSch99SE.ini更改完成后保存，剪切-粘贴至C:\Windows文件夹下
6、打开protel99se软件，发现元件库已经添加进去。
