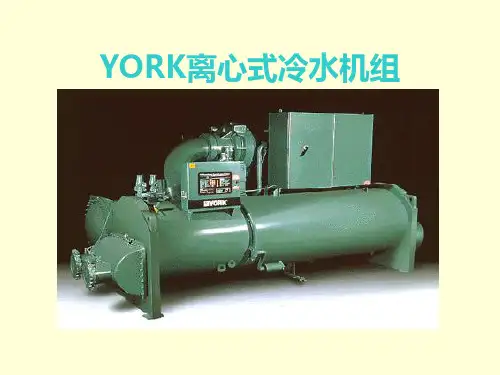

培训内容1.常用的计量单位换算2.系统结构3.工作原理4.润滑系统4.常见故障5维护与保养计量单位换算长度1英寸=25.4mm 1米=100cm=3.94英寸(in) 容积1加仑（gallon）=4.55升（L）英制1加仑（gallon）=3.79升（L）美制质量1磅（Ib）=454克（g）1kg=2.2Ib流量1每加/仑每分（gpm）=3.786升/每分（L/m） 压力1磅（PSI）=6.89千帕(Kpa) 1Kpa=0.145PSI 温度℃=5（℉-32）/9 ℉=9/5+32热能1冷吨=3024Kcal=3.516KW功率1马力（Hp）=0.746千瓦特(Kw) 1kW=1.34HP常用术语：表压=绝对压力-大气压力真空度=大气压力-绝对压力蒸发器小温差=冷冻水出水温度－蒸发温度冷却器小温差=冷凝温度－冷却水出水温度小温差取决于换热器性能好坏过冷度=对应的饱和温度－离开冷凝器的制冷剂温度过热度=排气温度传-对应的冷凝饱和度油压差=油泵出口压力-压缩机的入口压力离心式冷水机组工作原理机组前视图机组后视图2010/4/14蒸发器冷凝器截流元件压缩机电机冷却塔制冷机组的整体布局机组代码YK机组结构离心机组的组成部件机组构造蒸发器冷凝器电动机齿轮叶轮预旋转导叶关键部件制冷设备的四个主要组成部分: 压缩机冷凝器节流（膨胀）装置蒸发器各部件的作用压缩机提升压力低压（低温）气体被吸入压缩机并被压缩成高压（高温）气体活塞式、双/ 单螺杆、回转式离心冷凝器从压缩机出来的高温制冷剂气体进入冷凝器，在一定压力下释放热量变成液体。
高温制冷剂在冷凝器中冷凝。
各部件的作用节流装置(膨胀阀) :液体经过节流装置使压力下降。
孔板、热力膨胀阀、电子膨胀阀、毛细管等蒸发器液体制冷剂进入蒸发器蒸发为气体。
制冷剂在蒸发器中吸收热量。
预旋转导流冷凝器过冷器均流板满液式蒸发器截流孔板叶片叶轮汽液分离板离心式冷水机组满液式蒸发器干式蒸发器满液式蒸发器压缩机吸气管均气板支撑板固定棒视镜支撑板液位控制油收集器回油管均液板液态冷媒供液管PEH蒸发器吸气口出水进水供液口离心式冷水机组汽液分离板离心式冷水机组预旋转导流叶片预旋转导叶部分开启关闭预旋转导流叶片全开预旋转导流叶片全关预旋转导流叶片预旋转导流叶片部分关闭离心式冷水机组叶轮叶轮离心式冷水机组均流板离心式冷水机组冷凝器高效换热铜管铜管规格加强部分常规部分230.025"0.050 - 0.053"220.028"0.053 - 0.056"200.035"0.059 - 0.063"实际铜管厚度水流管板铜管支撑板高效换热铜管高效换热铜管换热器采用新型高效换热型面(内螺纹/外肋片)提高机组效率,降低结垢率,节省维护费用水流方向筒体端板中间支撑板TubeSheetTube Support WATERFLOW离心式冷水机组过冷器离心式冷水机组截流孔板截流元件固定截流孔板可变截流孔板强化非设计工况性能液体管线调节阀制冷剂液位探头维持冷凝器最佳液位 通过MicroPanel控制叶轮预旋转导叶高速齿轮轴封止推轴承轴颈轴承轴颈轴承轴颈轴承连轴器低速齿轮高速齿轮低速齿轮特点及优势最优化的叶轮设计适应于各类特定的运行工况可靠相同部件在军事工业上使用单螺旋设计与VSD 完美配合轴与轴封剖面图YK系列轴封双层密封泰福龙C型密封环约克双层轴封的优点约克机组采用双层密封以保证轴承的润滑及密封； 冷媒进入压缩机前，已与润滑油彻底分离；冷媒在轴封处的泄漏微乎其微；喘振发生离心式压缩机旋转失速和喘振的差别旋转失速旋转失速是所有离心式压缩机在流量减小（负荷减小）和/或者压头增加（温度头增加）时发生的一种空气动力学中的扰动现象。
约克（无锡）空调YS,YT,YK,YCWS,YCWP机组冷冻设备有限公司维修指南版本：0.0版编号：YW-SERV-005 发布日期：2002-7-10 共16 页冷水机组通用接线1．YT 机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V)，J9-6黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) PP 抽气压力传感器传感器线束13#线主板J8-5红(+5V)，J8-16黑（0），J8-15白(In) HOP油泵油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) LLS 液位传感器（可选）Kit 375w40101-000 三芯电缆+025-11890-000+025-28720-000线束15#线主板J8-14红(+5V)，J8-3黑（0），J8-13白(In) 1HTR 温控1000瓦油加热器（23#、2#端子）1SOL 回油电磁阀（34#、2#端子）HP 高压开关（6#、15#端子常闭1#、32#故障端子）PRV 导流叶片马达1M 三相油泵起动柜（启动信号29#、2#）PM 抽气油泵（90#、2#端子）PTHP 抽气筒高压开关（164#、90#端子）2SOL 抽气油电磁阀（61#、2#端子）3SOL 抽气排气电磁阀（62#、2#端子）4SOL 抽气油电磁阀（61#、2#端子）PRV POT 导叶马达电位计（热气旁通，VSD使用）BFS 低油位开关（1#、70#端子）TFS 高油位开关（1#、71#端子）VMS 限位开关（1#、18#端子）2．YS机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）FOP 油过滤器压力传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) EP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) POT 滑阀电位计传感器线束13#线主板J8-12红(+5V)，J8-2黑（0），J8-1白(In) OP 油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) SOP 轴封油压传感器传感器线束15#线主板J8-5红(+5V)，J8-16黑（0），J8-15白(In)1SOL 油路电磁阀（62#、2#端子）2SOL 液相电磁阀（29#、2#端子）1HTR 温控500瓦油加热器（28#、2#端子温控开关64#、28#）SOLS 油位开关（1#、18#正常闭合）aSOL 滑阀卸载（58#、2#）bSOL 滑阀上载（4#、2#）HP 高压开关（6#、15#常闭，1#、30#故障）3．YK机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V)，J9-6黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) 近程式传感探头传感器线束13#线J8-12棕(+5V),J8-2黑(0),J8-15兰(In)，红(+24V) HOP泵油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) LLS 液位传感器传感器线束15#线主板J8-14红(+5V)，J8-3黑（0），J8-13白(In) 变频油泵驱动传感器线束19#线主板J20-1白(PWM),J20-2红（+12），J20-3黑(En)OV A POT节流孔板电位计传感器线束21#线主板J7-12红(+5V)，J7-24黑（0），J7-23白(In)1HTR 温控3000瓦三相油加热器（温控端子34#、107#，接触器端子107#、2#）1SOL 回油电磁阀（61#、2#）HP 高压开关（正常6#、15#常闭，故障1#、32#）OV A 节流孔板执行器PRV 导流叶片马达关键部件功能及接线1．Control panel由主板、I/O板、电源、显示器、键盘及CM-2板（机电式启动用）或ACCB（自适应容量控制板，VSD用）组成。
约克水冷离心式冷水机组YK介绍1、进口化率问题。
答：约克的进口化率最高。
2、单级压缩的可靠性。
答：约克产品也有采用多级压缩的，最多的可达8级压缩，用于工业冷冻，对于民用空调系统工况，压力差很小，多级压缩带来的效果并不明显。
而且单级压缩由于运动部件较少，设计简洁高效，大大降低了机组的不稳定性及故障率，所以YORK在中央空调领域选择了单级压缩。
多级压缩需要较长较粗的悬臂梁，较长的悬臂梁因挠度大可靠性差，另外较粗的轴大大加大轴与轴承之间的相对转速，加大了轴与轴承间的磨损，不利于机组的长期运行。
多级压缩必须要求在压缩机之间加装中间节能器，否则效果会非常差。
节能器只是相对于多级压缩机加此装置而言，并不是真正意义上的节能。
3、在参观时，如果遇到YK MODEL“C”“D”机组时，怎样解释？答：YORK YK机组处于不断更新改型的阶段，最新的MODEL“E”型机组其外观更美观，机组性能更好。
4、向业主介绍时应特别注意提YORK的品牌效应，闪光点、卖点。
答：微电脑控制中心、单级压缩、开式机组、低冷却水温。
5、开式和闭式的区别。
答：开式驱动：压缩机曲轴的功率输入端伸出机体之外，通过传动装置与原动机相连接。
在伸出部位要用轴封装置使轴段和机体间防止泄露，整个机器只要松开连接件后就可以拆开维修。
这种利用轴封装置的隔离作用，使原动机独立于制冷系统之外的驱动方式称为开式驱动。
半封闭驱动：电动机和压缩机连成一个整体，装在同一机体内，共用一根主轴，因而取消轴封装置，这样电动机便处于四周是制冷剂的环境中，被称为内置式电动机，也叫做封闭式（焊接）或半封闭式（螺栓连接）驱动方式。
开式、闭式比较：（1）首先因为闭式电机要将电机密封在壳体内，所以要求电机体积小，因此绕组的线径比开式的小，抗过载能力差，易造成电机的烧毁。
闭式机组由于采用冷剂冷却电机，如果制冷剂冷却不足或电源电压波动较大时，容易烧毁电机。
（2）在机组调试过程中，闭式机组抽真空不可能全部将系统内的气体抽干净。
, 了解每个, 包括日常设备检3YK 离心式冷水机组设计特点约克OptiView TM YK 离心式冷水机组能提供各种形式的配置，以满足不同用户的需要。
配置约克变频驱动装置(VSD)的YK 机组彩色图象显示控制中心约克OptiView TM 彩色图象显示控制中心，同时显示机组每个部件的运行参数与插图，控制简单形象。
变频配置，高效节能(选项)配置变频驱动器，独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起，大大提高机组的效率，令部分负荷耗电指标低达0.2kW/ton ，机组的年节能可达15%-25%。
单级压缩机，先进可靠约克单级压缩机的运动部件较少、设计简洁高效，它的长工作寿命已在许多应用中得到了证明。
轻质、高强度的铝制叶轮采用后弯叶片，效率很高。
翼形导流叶片减少了气流的扰动，使部分负荷能保持最高效的性能。
压缩机可平稳地从100% 卸载到最低负荷。
开式电机，安全可靠闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻底清洁，并要更换制冷剂后方可使用。
约克YK 离心式冷水机组采用风冷式电机，从而避免了这种危险。
制冷剂根本不会与电机接触，避免了对冷水机组其它部分的污染。
保险公司在对大型空调设备保险时，通常风冷式电机的保险费要比制冷剂冷却的闭式电机低得多。
充分利用低温冷却水，显著节能符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却水，获得明显的节能效果，而不像有些机组那样需要人为地将水温控制在21~24℃。
高效热交换器，表现卓越热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧凑。
水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
结构紧凑，安装方便机组设计精密紧凑，大大减少机房占地面积。
安装时只需少量的接管和布线，帮助用户节约安装费用。
环保冷媒，造福人类- 约克YK 冷水机组的性能经美国空调制冷供暖协会(AHRI)认证。
- 符合最新的AHRI550/590标准。
- 采用HFC-134a 环保制冷剂，对臭氧层没有损害。
约克离心式冷水机组介绍
离心式压缩机是冷水机组的核心组件。
它通过压缩制冷剂气体使其升温并转变为高温高压蒸汽，然后将其传递给冷凝器。
冷凝器是用来转移制冷剂的热量的组件。
制冷剂在冷凝器中被冷却，从而使其变成液态。
冷却过程中，冷却水或空气用来吸收制冷剂的热量，然后将热量释放到环境中。
蒸发器是用来吸收热量的组件。
制冷剂从冷凝器中进入蒸发器，在蒸发器内通过换热的方式吸收室内空气的热量，从而使室内空气变得更加凉爽。
同时，制冷剂从液态变为气态。
冷却塔用来冷却冷却剂在蒸发器中释放的热量。
它以水或空气作为冷却介质，通过与蒸发器中的冷却剂接触，将热量转移到冷却介质中，从而降低冷却剂的温度。
控制系统是用来监控和调节冷水机组的运行的组件。
它可以根据室内温度和湿度，冷却需求等参数来自动控制冷水机组的运行状态，从而提高机组的效率和性能。
其次，约克离心式冷水机组具有灵活性。
它们可以适应不同的冷却需求，并可以根据实际情况进行调整。
它们可以根据需要提供冷水或者冷却能力，并且可以工作在不同的环境温度和湿度条件下。
此外，约克离心式冷水机组的运行成本相对较低。
它们具有较高的能效比，能够节约能源并降低能源消耗。
同时，由于其高效率和可靠性，减少了机组的维护成本和停机时间。
总结起来，约克离心式冷水机组是一种高效、可靠、灵活且节能的空调设备。
它们广泛应用于各种工业和商业建筑中，为室内提供舒适的温度和湿度。
通过不断的技术创新和优化，约克离心式冷水机组将继续发展和改进，以满足不断变化的市场需求。
约克离心式冷水机组主要参数英文版York Centrifugal Chiller Main ParametersYork centrifugal chillers are widely used in various industries for their high efficiency and reliability. These chillers are designed to provide cooling for large buildings, industrial processes, and other applications where a constant supply of chilled water is required.The main parameters of York centrifugal chillers include cooling capacity, power consumption, refrigerant type, and operating conditions. The cooling capacity of a chiller is measured in tons or kilowatts, and it indicates the amount of heat that the chiller can remove from a space in a given period of time. The power consumption of a chiller is also an important parameter, as it determines the operating costs of the system.The refrigerant type used in York centrifugal chillers is typically R-134a or R-123, which are environmentally friendly and have low global warming potentials. These refrigerants are non-toxic and non-flammable, making them safe for use in various applications. The operating conditions of a chiller, such as ambient temperature and humidity, also play a crucial role in its performance and efficiency.In conclusion, York centrifugal chillers are an excellent choice for cooling large spaces and industrial processes. With their high efficiency, reliability, and environmentally friendly refrigerants, these chillers are a cost-effective solution for various cooling applications.中文翻译约克离心式冷水机组主要参数约克离心式冷水机组以其高效率和可靠性在各个行业广泛应用。
约克离心式冷水机组说明书约克离心式冷水机组是一种高效节能的空调设备，它可以为各种建筑物、工厂、商场、办公室、会议室等提供冷水和热水服务。
本文将对约克离心式冷水机组的结构、工作原理、使用方法和维护保养等方面进行详细说明。
一、结构约克离心式冷水机组由压缩机、冷凝器、膨胀阀和蒸发器四部分组成。
其中，压缩机是机组的心脏，它将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，通常用双螺杆压缩机，具有高效节能特点。
冷凝器是用来除去制冷剂中的热量，将其变成液体，使其能够继续循环使用的重要部分。
膨胀阀是用来调节制冷剂流量的，它能够使制冷剂从高压变为低压，降低了其温度和压力，从而形成制冷效果。
蒸发器是用来吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温的部分。
除此之外，约克离心式冷水机组还包括水泵、水箱、换热器、控制系统等配件。
其中，水泵将冷水循环送回冷水机组循环使用，水箱则储存冷水，换热器用来将热水或者冷水传递给需要的地方，控制系统则可以实现对机组的控制和监测。
二、工作原理约克离心式冷水机组是通过压缩机的工作，将低温低压的制冷剂吸入，经过压缩、升温，使制冷剂成为高温高压气体，然后通过冷凝器的作用，使制冷剂的温度降低，成为高压液体。
接着，通过膨胀阀的作用，使制冷剂从高压变为低压，降低了其温度和压力，在蒸发器中吸收空气中的热量，使冷却剂变成蒸汽，从而实现空调降温。
在整个过程中，水泵通过循环系统将冷水送回冷水机组进行循环使用，水箱储存着冷水，供应控制系统控制换热器的工作，同时控制系统可以对整个机组进行控制和监测。
三、使用方法在使用约克离心式冷水机组时，应当按照生产厂家的说明书来操作，保证机组的正常运行。
首先，要保证机组接通电源，水泵和空调系统正常运行；其次，可以通过控制系统对机组的工作状态进行监测和控制；最后，应当对机组进行定期的维护和保养，保证机组的正常运行，延长机组的使用寿命。
四、维护保养约克离心式冷水机组的维护保养包括机组的日常维护、周期性维护和定期检测等方面。
约克离心冷水机组参数1. 简介约克离心冷水机组是一种常用的制冷设备，广泛应用于工业、商业和住宅建筑中。
该设备通过离心压缩机将低温制冷剂压缩成高温、高压气体，然后通过冷凝器散热，使气体冷凝成液体。
最后，通过膨胀阀控制制冷剂的流量和压力，使其进入蒸发器进行蒸发，从而吸收热量并降低空气温度。
2. 参数说明约克离心冷水机组的参数主要包括以下几个方面：2.1 制冷量制冷量是指单位时间内从空气或其他物体中吸收的热量。
约克离心冷水机组的制冷量通常以千瓦（kW）为单位进行表示。
制冷量受到多个因素的影响，包括环境温度、湿度、风速等。
2.2 冷却容量约克离心冷水机组的冷却容量是指单位时间内从空气或其他物体中排出的热量。
冷却容量通常以千瓦（kW）为单位进行表示。
冷却容量的大小取决于制冷剂的种类、流量以及冷却器的设计。
2.3 COP（能效比）COP（Coefficient of Performance）是指冷水机组在特定工况下单位制冷量所消耗的能量与输入电能之比。
COP越高，表示单位能量消耗越低，性能越好。
2.4 压缩机类型约克离心冷水机组采用离心压缩机，该类型压缩机具有高效、低噪音、可靠性强等特点。
2.5 制冷剂种类约克离心冷水机组常用的制冷剂种类有R22、R134a等。
制冷剂的选择需要考虑其环保性、安全性和性能匹配等因素。
3. 应用领域约克离心冷水机组广泛应用于以下领域：3.1 工业制造在工业制造过程中，需要对设备或产品进行降温或恒温处理。
约克离心冷水机组可以提供稳定可靠的制冷和恒温功能，满足各种生产需求。
3.2 商业建筑商业建筑如办公楼、商场、酒店等需要大量的制冷设备来保持室内舒适温度。
约克离心冷水机组具有高效节能、运行稳定的特点，适用于商业建筑的中央空调系统。
3.3 医疗领域医疗设施对温度和湿度的控制要求非常严格，约克离心冷水机组可以提供精确的温湿度控制，确保医疗环境的洁净和安全。
3.4 住宅建筑在高层住宅、别墅等住宅建筑中，约克离心冷水机组可以提供整体的中央空调解决方案，满足不同户型和使用需求。
