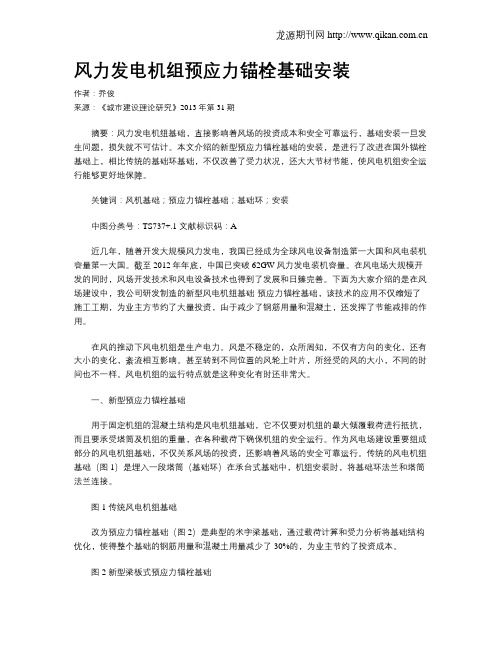

风力发电机组预应力锚栓基础安装作者：乔俊来源：《城市建设理论研究》2013年第31期摘要：风力发电机组基础，直接影响着风场的投资成本和安全可靠运行，基础安装一旦发生问题，损失就不可估计。
本文介绍的新型预应力锚栓基础的安装，是进行了改进在国外锚栓基础上，相比传统的基础环基础，不仅改善了受力状况，还大大节材节能，使风电机组安全运行能够更好地保障。
关键词：风机基础；预应力锚栓基础；基础环；安装中图分类号：TS737+.1 文献标识码：A近几年，随着开发大规模风力发电，我国已经成为全球风电设备制造第一大国和风电装机容量第一大国。
截至2012年年底，中国已突破62GW风力发电装机容量。
在风电场大规模开发的同时，风场开发技术和风电设备技术也得到了发展和日臻完善。
下面为大家介绍的是在风场建设中，我公司研发制造的新型风电机组基础-预应力锚栓基础，该技术的应用不仅缩短了施工工期，为业主方节约了大量投资，由于减少了钢筋用量和混凝土，还发挥了节能减排的作用。
在风的推动下风电机组是生产电力。
风是不稳定的，众所周知，不仅有方向的变化，还有大小的变化，紊流相互影响。
甚至转到不同位置的风轮上叶片，所经受的风的大小，不同的时间也不一样。
风电机组的运行特点就是这种变化有时还非常大。
一、新型预应力锚栓基础用于固定机组的混凝土结构是风电机组基础，它不仅要对机组的最大倾覆载荷进行抵抗，而且要承受塔筒及机组的重量，在各种载荷下确保机组的安全运行。
作为风电场建设重要组成部分的风电机组基础，不仅关系风场的投资，还影响着风场的安全可靠运行。
传统的风电机组基础（图1）是埋入一段塔筒（基础环）在承台式基础中，机组安装时，将基础环法兰和塔筒法兰连接。
图1 传统风电机组基础改为预应力锚栓基础（图2）是典型的米字梁基础，通过载荷计算和受力分析将基础结构优化，使得整个基础的钢筋用量和混凝土用量减少了30%的，为业主节约了投资成本。
图2 新型梁板式预应力锚栓基础将混凝土浇筑和锚栓固定在一起并不是这种基础形式，它是由下锚板、上锚板、PVC 护管、锚栓等组成，用 PVC护管在下锚板和上锚板之间将混凝土与锚栓隔离，而且要密封，水不能进入到护管内在浇筑过程中，对锚栓以免造成腐蚀（图3）。
