05511现代模具制造技术总复习第一章概论1．模具的精度主要由制品精度和模具结构的要求来决定。
2．冲裁凸模和凹模要求表面光洁，刃口锋利，要求刃口部分的表面粗糙度为：R a 0.4。
3．材料硬度高，不属于模具制造的基本要求。
4．模具工作部分的表面粗糙度Ra都要求小于：0.8 m 。
5．模具成本低，不是模具制造的特点。
6．模具的寿命是指模具能生产合格产品的总数量。
7．根据模具的工艺特点，模具制造过程中尽可能减少使用专用二类工具。
8．模具制造时应满足的基本要求是制造精度高、使用寿命长、制造周期短、模具成本低。
9．模具制造的特点有：制造质量要求高、形状复杂、材料硬度高、单件生产。
10．模具制造周期的长短主要取决于制模技术和生产管理水平的高低。
11．模具制造技术的发展趋势：（1）开发、发展精密、复杂、大型、长寿命模具，以满足国内市场的需要。
（2）加速模具标准化和商品化，以提高模具质量，缩短模具制造周期。
（3）大力开发和推广应用模具CAD/CAM技术，提高模具制造过程的自动化程度。
（4）积极开发模具新品种、新工艺、新技术和新材料。
（5）发展模具加工成套设备，以满足高速发展的模具工业需要。
12．模具制造的基本工艺路线：（1）根据制品零件图样或实物进行估算。
（2）模具设计。
（3）模具制图。
（4）零件加工。
（5）装配调整。
（6）试模。
13．与传统机械加工相比，特种加工的优点：（1）加工情况与工件的硬度无关，可以实现以柔克刚。
（2）工具与工件一般不接触，加工过程不必施加明显的机械力。
（3）可加工各种复杂形状的零件。
（4）易于实现加工过程自动化。
14．我国模具技术的进步主要表现在：1）研究开发了几十种模具新钢种及硬质合金，钢结硬质合金等新材料，并采用了一些热处理新工艺，使模具使用寿命得到延长。
2）发展了一些多工位级进模和硬质合金模等新产品，并根据国内生产需要研制了一批精密塑料注射模。
3）研究开发了一些新技术和新工艺，如三维曲面数控仿形加工，模具表面抛光，表面皮纹加工以及皮纹辊制造技术，模具钢的超塑性成型技术和各种快速模技术等。
（完整word版）模具现代制造技术概论课后习题答案第⼀章⼀、简述我国模具⼯业的发展概况。
近⼏年来，我国模具技术有了很⼤发展，模具制造⽔平有了显著提⾼。
⼤型、精密、复杂、⾼校和长寿⾯模具的质量⼜上了新台阶。
1)冲模冲模正向⼤型、精密、复杂、长寿命模具发展。
标志着冲模技术先进⽔平的级进模和多功能模具是我国重点发展的精密模具品种。
2)塑料膜是应⽤最⼴泛的⼀类模具，⽬前，模具零件的制造精度达到了微⽶级，并开始采⽤五轴联动的⾼速铣床，确保了塑料制品的光学特性。
模具零件的整体淬⽕⼤⼤提⾼了模具寿命。
随着塑料制品的多样化，结构也越来越复杂，这给塑料的结构设计和制造带来很⼤困难。
多点热流道技术、⽓体辅助注射成型技术、塑料流动分析等已得到了⼴泛应⽤。
3)压铸模近⼏年我国压铸模制造业发展迅速，⽆论在品种、产量、复杂程度、综合设计⽔平、模具⼤型化，还是企业的⼯装设备、加⼯和检测⼿段等⽅⾯均有很⼤提⾼。
通过CAE后确定流道、溢流、冷却及排⽓系统的设计⽅案，较好地处理了投影⾯⼤的压铸件变形量控制的问题。
特⼤型复杂压铸模结束了我过长期必须依赖进⼝的局⾯。
4)汽车覆盖件模具轿车覆盖件模具具有设计和制造难度⼤、质量和精度要求⾼的特点，可体现覆盖模具的设计和制造⽔平，在设计制造⽅法、⼿段⽅⾯已基本上达到了国际⽔平。
5)快速经济制模技术快速经济制模技术与传统的机械加⼯⽅法相⽐，具有模具制造周期短、制造成本低、综合经济效益好等突出优点，⽬前，RPM 技术在我国发展很快，利⽤快速成形机得到的三维原型，通过陶瓷精铸、电弧喷涂、消失模、熔模等技术可快速制造出各种模具。
其他快速经济制模技术也在我国得到了不同程度的发展，如，塑料成型模具技术、低熔点合⾦和锌合⾦制模技术、快速电铸制模技术等。
6)模具的标准件模具的标准件对缩短模具制造周期、提⾼质量、降低成本等⽅⾯能起很⼤的作⽤，模具标准件主要有冷冲模架、塑料模架、推杆、顶杆和弹簧等。
我国标准化程度⼀般在30%以下，⽽⼯业发达国家已达到了70%-80%，相⽐之下，任有很⼤差距。

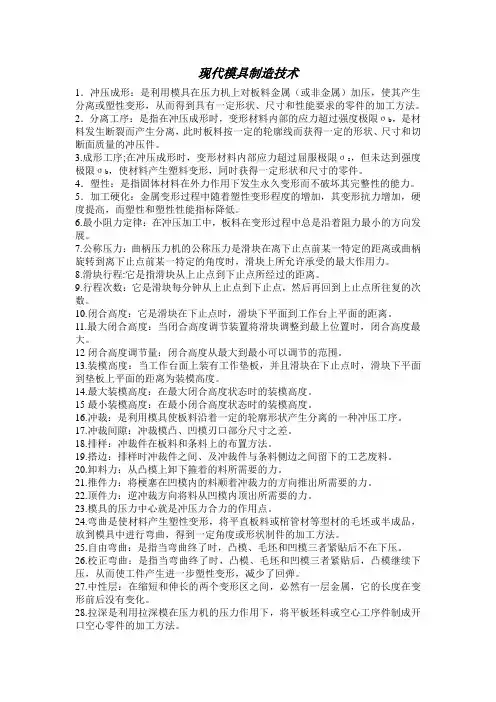

现代模具制造技术1．冲压成形：是利用模具在压力机上对板料金属（或非金属）加压，使其产生分离或塑性变形，从而得到具有一定形状、尺寸和性能要求的零件的加工方法。
2．分离工序：是指在冲压成形时，变形材料内部的应力超过强度极限σb，是材料发生断裂而产生分离，此时板料按一定的轮廓线而获得一定的形状、尺寸和切断面质量的冲压件。
3.成形工序;在冲压成形时，变形材料内部应力超过屈服极限σs，但未达到强度极限σb，使材料产生塑料变形，同时获得一定形状和尺寸的零件。
4．塑性：是指固体材料在外力作用下发生永久变形而不破坏其完整性的能力。
5．加工硬化：金属变形过程中随着塑性变形程度的增加，其变形抗力增加，硬度提高，而塑性和塑性性能指标降低。
6.最小阻力定律：在冲压加工中，板料在变形过程中总是沿着阻力最小的方向发展。
7.公称压力：曲柄压力机的公称压力是滑块在离下止点前某一特定的距离或曲柄旋转到离下止点前某一特定的角度时，滑块上所允许承受的最大作用力。
8.滑块行程:它是指滑块从上止点到下止点所经过的距离。
9.行程次数：它是滑块每分钟从上止点到下止点，然后再回到上止点所往复的次数。
10.闭合高度：它是滑块在下止点时，滑块下平面到工作台上平面的距离。
11.最大闭合高度：当闭合高度调节装置将滑块调整到最上位置时，闭合高度最大。
12闭合高度调节量：闭合高度从最大到最小可以调节的范围。
13.装模高度：当工作台面上装有工作垫板，并且滑块在下止点时，滑块下平面到垫板上平面的距离为装模高度。
14.最大装模高度：在最大闭合高度状态时的装模高度。
15最小装模高度：在最小闭合高度状态时的装模高度。
16.冲裁：是利用模具使板料沿着一定的轮廓形状产生分离的一种冲压工序。
17.冲裁间隙：冲裁模凸、凹模刃口部分尺寸之差。
18.排样：冲裁件在板料和条料上的布置方法。
19.搭边：排样时冲裁件之间、及冲裁件与条料侧边之间留下的工艺废料。
20.卸料力：从凸模上卸下箍着的料所需要的力。
河北省高等教育自学考试课程考试大纲课程名称：现代模具制造技术课程代码：05511第一部分课程性质与学习目的一、课程性质与特点本课程是高等教育自学考试机械制造及自动化专业所开设的专业课之一。
该门课系统介绍了模具制造的机械加工基础和基本工艺知识、模具零件加工常用的和特种加工方法以及模具装配工艺和先进模具制造技术。
该课程以工艺规程为主线，详细叙述了模具零件加工和组装的过程。
二、课程设置的目的和要求设置本课程，使考生了解模具零件加工的一般性和特殊性，获得在模具制造过程中选用合适的加工工艺、编制正确的加工工艺文件的能力，并结合先进的制造技术选择合理的加工方法制造和装配模具。
通过本课程学习，要求考生正确理解模具制造技术的特点，掌握模具工作零件的特种加工技术和方法。
三、与其它课程的关系《机械工程材料基础》、《公差测量技术》、《机械制造基础》、《金属切削机床与刀具》、《冲压工艺与模具设计》等为本课程先修课程，这些课为本课程的理论基础，本课程为先修课程的具体应用。
第二部分课程内容与考核要求绪论一、学习目的与要求通过本章学习，要掌握模具制造技术的特点和对模具制造技术的基本要求。
二、考核知识点与考核要求第1节模具制造技术的发展现状（不作要求）第2节模具制造技术的特点（重点）第3节模具制造技术的基本要求（次重点）第1章模具机械加工基础一、学习目的与要求通过本章学习，要了解模具机械加工基础知识，掌握模具加工工艺规程的制订内容和零件工艺路线的拟定，并通过机床和工艺装备等技术的选择，提高模具零件的机械加工精度。
二、考核知识点与考核要求第1节制订模具加工工艺规程1.机械加工工艺过程的概念。
（重点）2.模具加工工艺规程涉及的基本概念。
（一般）3.工艺规程的作用。
（次重点）3.制订工艺规程的基本原则（重点）4.制定工艺规程所需原始资料5.制定工艺规程的步骤（重点）6.工艺文件的形式（重点）7.零件的工艺分析（重点）8.毛坯的种类（重点）9.选择毛坯的原则（重点）10.基准的概念（重点）11.基准的种类（重点）12.设计基准（重点）13.工艺基准（次重点）14.工序基准（重点）15.定位基准（重点）16.测量基准（次重点）17.装配基准（重点）18.零件的定位（重点）19.零件的夹紧（一般）20.零件的安装（重点）21.定位基准的选择（重点）22.粗基准的选择（一般）23.精基准的选择原则（一般）24.基准重合原则（重点）25.基准统一原则（重点）26.自为基准原则（重点）27.互为基准原则（重点）28.零件工艺路线的拟定（重点）29.选择零件表面加工方法需要考虑的问题（重点）30.加工阶段的划分和作用（重点）31.粗加工阶段（次重点）32.半精加工阶段（重点）33.精加工阶段（重点）34.光整加工阶段（重点）35.工序集中（重点）36.工序集中的特点（重点）37.工序分散（次重点）38.工序分散的特点（重点）39.加工顺序的安排（重点）40.热处理工序的安排（重点）41.辅助工序安排（次重点）42.加工余量的概念（重点）43.确定加工余量的意义（重点）44.影响加工余量的因素（重点）45.确定加工余量的方法（次重点）46.工序尺寸的确定（重点）47.工序尺寸公差的确定（重点）48.机床的选择（次重点）49.工艺装备的选择（重点）50.夹具的选择（重点）51.刀具的选择（重点）52.量具的选择（重点）第2节模具零件的机械加工精度1.零件的机械加工质量（一般）2.机械加工精度（次重点）3.加工精度（重点）4.加工误差（重点）5.获得机械加工精度的方法（重点）6.影响加工精度的因素（重点）7.工艺系统（次重点）8.工艺系统的几何误差（重点）9.加工原理误差（重点）10.机床误差（重点）11.主轴回转误差（次重点）12.导轨误差（次重点）13.传动链误差（次重点）14.刀具的制造误差（重点）15.刀具的磨损（重点）16.夹具的误差（重点）17.调整误差（重点）18.工艺系统受力变形对加工精度的影响（重点）19.提高零件加工精度的途径（重点）20.误差预防技术（重点）21.误差补偿技术（重点）第3节模具零件的机械加工表面1.模具零件的机械加工表面质量（重点）2.模具零件表面质量的内容（次重点）3.零件表面的几何特性（重点）4.零件表面的力学性能（次重点）5.零件的使用性能（重点）6.零件表面质量对耐磨性的影响（重点）7.零件的表面质量对疲劳强度的影响8.零件的表面质量对耐蚀性能的影响9.零件表面质量对配合精度的影响10.影响机械加工表面质量的因素11.切削加工影响表面粗糙度的因素12.影响磨削表面粗糙度的主要因素13.机械加工后表面层物理机械性能14.影响加工硬化的主要因素15.表面层材料金相组织变化16.改善磨削烧伤的两个途径（重点）17.产生残余应力的原因18.提高和改善零件表面层物理机械性能的措施第2章模具机械加工方法一、学习目的与要求通过本章学习，要求了解模具中非标准零件的加工方法，掌握采用金属切削机床加工模具零件基本外形表面的机械加工方法。
