离心泵的吸水室分类以及特点

离心泵分类及各自特点离心泵是当前工业中广泛应用的一种泵类，它通过高速旋转的离心力将液体从中心吸入，然后通过出口将液体排出。

离心泵的分类很多，下面将会详细介绍几种常见的离心泵及它们各自的特点。

一、按照叶轮布置方式分类：1. 射流式离心泵：射流式离心泵的叶轮位于泵的出口，液体经过叶轮的作用，增加其流速，然后再通过管道排出。

这种泵的特点是结构简单，效率较高，适用于输送高温、含有颗粒物质或有腐蚀性的介质。

2. 单级离心泵：单级离心泵的叶轮只有一个级数，液体在叶轮的作用下被加速，然后排出。

这种泵的特点是结构简单、运行平稳、噪音低，适用于输送清水等无固体颗粒的介质。

3. 多级离心泵：多级离心泵的叶轮有多个级数，液体在每个级数的叶轮作用下逐级加速，最后排出。

这种泵的特点是能够提供较高的扬程，适用于输送大流量、大扬程的介质。

二、按照泵的结构分类：1. 单吸式离心泵：单吸式离心泵只有一个吸入口，液体通过吸入口进入泵内，然后被叶轮加速并排出。

这种泵的特点是结构简单、易于安装和维修，适用于输送低粘度、清洁的介质。

2. 双吸式离心泵：双吸式离心泵有两个对称的吸入口，液体可以从两个吸入口中任意进入泵内。

这种泵的特点是流量大、扬程高、效率高，适用于输送大流量、大扬程的介质。

3. 泄压式离心泵：泄压式离心泵是一种在高压系统中工作的泵，它的排液口与进液口相连，当液体通过叶轮加速排出时，压力降低，液体会从排液口回流进入泵内，形成一个循环。

这种泵的特点是节能、运行稳定、压力变化小，适用于高压系统中的循环泵。

三、按照介质输送方式分类：1. 强制循环泵：强制循环泵是一种用于输送有固体颗粒物质的介质的泵，它通过叶轮的作用将液体加速，然后通过出口排出，同时将固体颗粒物质循环运动，从而实现泵送介质和清洗叶轮的目的。

这种泵的特点是能够输送含有较大颗粒物质的介质，适用于煤矸石、沙砾和废水等输送。

2. 混流离心泵：混流离心泵是通过叶轮和静叶片的作用将流体加速，然后在离心力的作用下将流体推送到出口。

离心泵的工作原理及分类离心泵是一种常见的流体机械设备，广泛用于工业生产、农业灌溉、城市供水、给排水以及能源等领域。

本文将对离心泵的工作原理及分类进行详细介绍。

离心泵是利用转子叶轮的旋转力，将流体吸入并产生高速旋转，然后通过离心力将流体推到出口处。

其工作原理主要包括进口、叶轮、出口三部分。

具体如下：1.进口：流体由进口管道进入泵体，流经进口部分。

进口部分通常是一个圆锥形空间，用以缓冲流体的进入速度，降低进口处的速度梯度，减少流体的冲击和波动。

2.叶轮：进口部分后面是叶轮，叶轮通常由多个曲面的叶片组成。

当叶轮旋转时，叶片通过旋转产生的离心力将流体推到出口处。

叶轮的形状和尺寸会影响离心泵的性能，如流量、扬程等。

叶轮通常由铸铁、不锈钢、铜合金等材料制成。

3.出口：出口部分是离心泵的最后一部分，流体在叶轮的作用下被推到出口管道，通过出口管道流出。

出口部分通常有一个扩散器，用来将流体高速运动的动能转化为静压能，提高流体的扬程。

离心泵的分类：离心泵按照不同的分类标准可以分为多种类型。

下面是按照不同的特征进行分类的几种常见离心泵类型：1.单级离心泵和多级离心泵：根据叶轮数量的不同，离心泵可以分为单级离心泵和多级离心泵。

单级离心泵只有一个叶轮，适用于流量较大、扬程较小的场合；而多级离心泵有多个叶轮，适用于流量较小、扬程较大的场合。

2.低扬程泵和高扬程泵：根据工作条件的不同，离心泵可以分为低扬程泵和高扬程泵。

低扬程泵适用于扬程较小的场合，常用于市政给排水等工程；而高扬程泵适用于扬程较大的场合，常用于水利工程、能源等领域。

3.管道泵和轴流泵：根据流体运动方式的不同，离心泵可以分为管道泵和轴流泵。

管道泵是流体在泵内经过叶轮的离心作用，流体的运动方向与泵轴线垂直；而轴流泵是流体在泵内流动方向与泵轴线平行或接近平行的泵。

4.立式泵和卧式泵：根据泵的布置方式的不同，离心泵可以分为立式泵和卧式泵。

立式泵是泵的进出口在同一水平面上，泵体安装在地面之上；而卧式泵则是泵的进出口在不同的水平面上，泵体安装在地面之下。

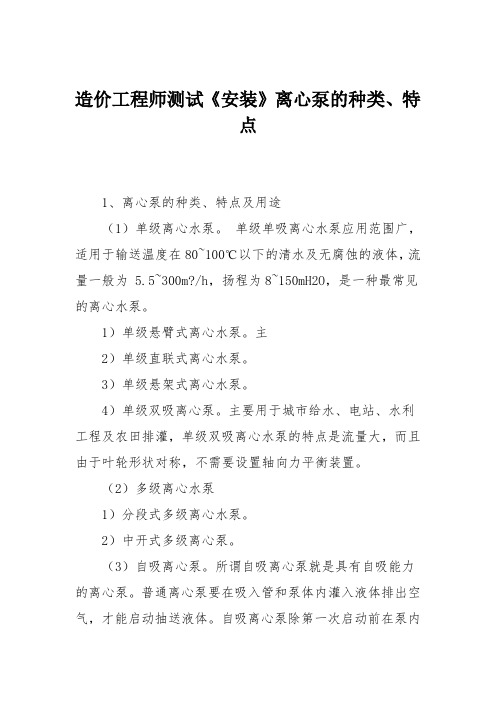

造价工程师测试《安装》离心泵的种类、特点1、离心泵的种类、特点及用途（1）单级离心水泵。

单级单吸离心水泵应用范围广，适用于输送温度在80~100℃以下的清水及无腐蚀的液体，流量一般为 5.5~300m?/h，扬程为8~150mH2O，是一种最常见的离心水泵。

1）单级悬臂式离心水泵。

主2）单级直联式离心水泵。

3）单级悬架式离心水泵。

4）单级双吸离心泵。

主要用于城市给水、电站、水利工程及农田排灌，单级双吸离心水泵的特点是流量大，而且由于叶轮形状对称，不需要设置轴向力平衡装置。

（2）多级离心水泵1）分段式多级离心水泵。

2）中开式多级离心泵。

（3）自吸离心泵。

所谓自吸离心泵就是具有自吸能力的离心泵。

普通离心泵要在吸入管和泵体内灌入液体排出空气，才能启动抽送液体。

自吸离心泵除第一次启动前在泵内灌入外，再次启动不用再灌注就能正常抽送液体，自吸离心泵适用于启动频繁的场合，如消防、卸油槽车、酸碱槽车及农田排灌等。

例题.适用于消防、卸油槽车、农田排灌等启动频繁场所的泵是(3 )。

A.单级单吸离心泵B.单级双吸离心泵C.自吸离心泵D.多级离心泵（4）离心式井泵。

离心式井泵。

用于从井下抽取地下水，专供城市、矿山企业给排水、农田灌溉和降低地下水位等。

根据井水水面的深浅程度，离心式井泵又可分为深井泵和浅井泵两种。

1）深井泵。

用于深井中抽水。

深井的井径一般为100~500mm，泵的流量为8~900m3/h ，扬程10~150mH2O左右。

深井泵多属于立式单吸分段式多级离心泵。

2）浅井泵。

（5）潜水泵。

潜水泵的特点是将电动机和泵制成一体，它是浸入水中进行抽吸和输送水的一种泵，被广泛应用于农田排灌、工矿企业、城市给排水和污水处理等。

由于电动机同时潜入水中，故对于电动机的结构要求比一般电动机特殊。

其电动机的结构形式分为干式、半干式、充油式、湿式4种。

1）深井潜水泵。

2）作业面潜水泵。

（6）离心式锅炉给水泵及冷凝水泵。

1）离心式锅炉给水泵。

单级双吸离心泵的结构特点
单级双吸离心泵是一种特殊的离心泵，它具有以下结构特点：
1. 双吸入口：相比于普通的离心泵，单级双吸离心泵具有两个吸入口，一个位于泵体前部，一个位于泵体后部。

这种设计使得泵能够同时从两个方向吸入介质，使得泵具有更高的吸入能力和更好的稳定性。

2. 双吸轮：单级双吸离心泵的转子由两个对称的叶轮组成，每个叶轮都与一个吸入口相连。

这样设计使得泵的进口流量均匀，使得泵运行更加平稳，并且降低了振动和噪音。

3. 闭式双吸蜗壳：单级双吸离心泵通常采用闭式双吸蜗壳结构，即前后吸入口之间有一个蜗壳结构。

这种结构能够均匀将介质分配到两个叶轮之间，提高泵的效率，并且减小了前后叶轮之间的流量差异。

4. 采用反力平衡器：为了减小泵的径向力，单级双吸离心泵通常采用反力平衡器。

反力平衡器可以使得泵的径向力几乎为零，从而减小轴承负荷，延长泵的使用寿命。

5. 紧凑型结构：单级双吸离心泵通常具有紧凑型的结构，占地面积相对较小，便于安装和维护。

总的来说，单级双吸离心泵具有双吸入口、双吸轮、闭式双吸蜗壳、反力平衡器等结构特点，使得其具有更高的吸入能力、更好的稳定性和效率，适用于大流量、低扬程的工况。

江苏班德瑞不锈钢有限公司Jiangsu Banderi Stainless Steel Co., Ltd地址/Add：江苏省大丰市经济开发区祥丰路1号离心泵的结构及主要零部件作用1.概论:一台离心泵主要由泵体、叶轮、密封环、旋转轴、轴封箱等部件组成,有些离心泵还装有导轮、诱导轮、平衡盘等。

2.水泵泵体:即泵的壳体,包括吸入室和压液室。

(1).吸入室:它的作用是使液体均匀地流进叶轮。

(2).压液室:它的作用是收集液体,并把它送入下级叶轮或导向排出管,与此同时降低液体的速度,使动能进一步变成压力能。

压液室有蜗壳和导轮两种形式。

蜗壳因流道做成螺旋形而得名 , 液体沿螺旋线流动,随着流道截面的增大而降低速度,使动能变成压力能;导轮常见于分段多级泵,为了使结构简单紧凑, 在一级叶轮和次级叶轮之间的能量转换采用导轮,液体沿导轮规定的流道流至次级叶轮的入口。

3.叶轮:它是离心泵内传递能量给液体的唯一元件, 泵通过它使机械能变成了液体的压力能,使液体的压力提高。

叶轮用键固定于轴上，随轴由原动机带动旋转,通过叶片把原动机的能量传给液体。

按照液体流入叶轮的通道分类，可分为：单吸叶轮（在叶轮的一侧有一个入口）和双吸叶轮（液体从叶轮的两侧对称地流到叶轮流道中）。

按照液体相对于旋转轴线的主要流动方向分类，叶轮可分为：径流式叶轮、轴流式叶轮和混流式叶轮。

按照叶轮的结构形式分类，可分为闭式叶轮、开式叶轮和半开式叶轮。

闭式叶轮由若干叶片和它们两侧的轮盖和轮盘组成，相邻的两个叶片和轮盖、轮盘所围成的空间即为液体的流道；开式叶轮，只有叶片，没有轮盖和轮盘；半开式叶轮，只在叶片的一侧有轮盘。

4轴:它是传递机械能的重要零件, 原动机的扭矩通过它传给叶轮。

泵轴是泵转子的主要零件，轴上装有叶轮、轴套、平衡盘等零件。

泵轴靠两端轴承支承，在泵中作高速回转，因而泵轴要承载能力大、耐磨、耐腐蚀。

泵轴的材料一般选用碳素钢或合金钢并经调质处理。

5.密封环（口环）密封环是安装在转动的叶轮和静止的泵壳（中段和导叶的组合件）之间的密封装置。

离心泵内部结构及特点离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。

因此离心泵是工业生产中应用极为广泛的一种泵。

一、离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

二、离心泵的分类（1）、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵：即在泵轴上有两个或两个以上的叶轮。

单级离心泵多级离心泵（2）、按工作压力来分类低压泵、中压泵、高压泵低压离心泵中压离心泵高压离心泵（3）、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

单侧进水式泵双侧进水式泵（4）、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

卧式泵立式泵三、离心泵的基本构造单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。

泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。

按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。

后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。

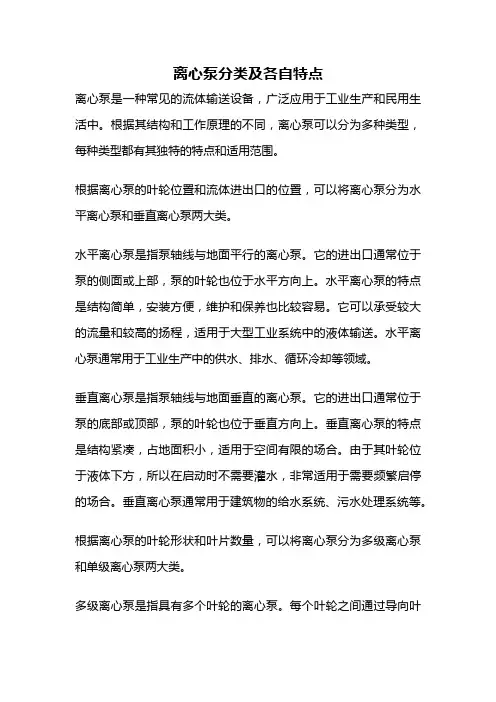

离心泵分类及各自特点离心泵是一种常见的流体输送设备，广泛应用于工业生产和民用生活中。

根据其结构和工作原理的不同，离心泵可以分为多种类型，每种类型都有其独特的特点和适用范围。

根据离心泵的叶轮位置和流体进出口的位置，可以将离心泵分为水平离心泵和垂直离心泵两大类。

水平离心泵是指泵轴线与地面平行的离心泵。

它的进出口通常位于泵的侧面或上部，泵的叶轮也位于水平方向上。

水平离心泵的特点是结构简单，安装方便，维护和保养也比较容易。

它可以承受较大的流量和较高的扬程，适用于大型工业系统中的液体输送。

水平离心泵通常用于工业生产中的供水、排水、循环冷却等领域。

垂直离心泵是指泵轴线与地面垂直的离心泵。

它的进出口通常位于泵的底部或顶部，泵的叶轮也位于垂直方向上。

垂直离心泵的特点是结构紧凑，占地面积小，适用于空间有限的场合。

由于其叶轮位于液体下方，所以在启动时不需要灌水，非常适用于需要频繁启停的场合。

垂直离心泵通常用于建筑物的给水系统、污水处理系统等。

根据离心泵的叶轮形状和叶片数量，可以将离心泵分为多级离心泵和单级离心泵两大类。

多级离心泵是指具有多个叶轮的离心泵。

每个叶轮之间通过导向叶片连接起来，形成多级叶轮。

多级离心泵的特点是能够更好地适应高扬程的要求，具有较高的效率和较小的振动。

它通常用于对流体扬程要求较高的场合，例如高层建筑的供水系统、石油化工行业的流程系统等。

单级离心泵是指只有一个叶轮的离心泵。

它的叶轮通常由多个叶片组成，叶片形状和数量会根据具体的使用要求进行设计。

单级离心泵的特点是结构简单，成本较低，适用于对流体扬程要求不高的场合。

它通常用于工业生产中的一般流体输送，例如冷却循环、供水排水等。

根据离心泵的工作方式和驱动方式，还可以将离心泵分为单吸离心泵和双吸离心泵两大类。

单吸离心泵是指只有一个进口的离心泵。

流体从进口进入泵内，被叶轮吸入并加速，然后从出口排出。

单吸离心泵的特点是结构简单，流体的流动路径较为直线，适用于流量较小的场合。
