离心泵的部件及结构特点

离心泵结构详细介绍
离心泵是一种常见的动力机械设备，用于输送液体。

它通过离
心力将液体从吸入口抽入泵体，然后通过旋转叶轮的作用将液体加
速并排出。

下面将详细介绍离心泵的结构。

1. 泵体，离心泵的外壳，通常由金属或塑料制成，用于包裹和
支撑其他部件。

泵体内部有进口和出口，分别用于液体的吸入和排出。

2. 叶轮，也称为叶片，是离心泵的核心部件。

它位于泵体内部，通过电机或其他动力源的驱动旋转。

叶轮的设计影响着泵的性能，
包括流量、扬程和效率。

3. 泵轴，连接电机和叶轮的部件，传递动力并使叶轮旋转。

4. 导叶环，位于叶轮的前后，用于引导液体流向叶轮，提高泵
的效率。

5. 轴承和密封装置，用于支撑泵轴并防止液体泄漏。

6. 泵壳，包裹泵体和叶轮，起到保护和支撑作用。

离心泵的工作原理是利用叶轮旋转产生的离心力将液体加速并排出。

当叶轮旋转时，液体被吸入泵体并通过叶轮加速，然后被强制排出泵体。

这种设计使得离心泵能够输送大量的液体，并且具有较高的效率。

总的来说，离心泵的结构包括泵体、叶轮、泵轴、导叶环、轴承和密封装置等部件。

这些部件共同协作，使得离心泵能够有效地输送液体，广泛应用于工业、农业和民用领域。

离心泵主要结构离心泵是一种常见的工业泵，广泛用于液体输送、循环和循环加压等领域。

离心泵的结构十分复杂，一般由进口、叶轮、出口、轴和液力密封等部分组成。

1. 进口进口是离心泵中的重要组成部分，主要负责将液体引入泵体。

进口一般位于泵体的正面，有时也可以位于泵体的一侧。

进口的形状可以是圆形、方形或八角形等，其大小和形状会根据泵的型号和性能要求进行设计。

2. 叶轮叶轮是离心泵的核心组成部分，它是起泵作用的部件，叶轮设计的好坏直接影响泵的性能。

叶轮的形状和数量也会因泵的型号和性能要求不同而有所变化。

一般情况下，叶轮的数量越多，泵的压力就越高，但流量会相应降低。

叶轮的材料可以是铸铁、铜、铝、不锈钢等，其选材也会因泵的使用环境和介质不同而不同。

3. 出口出口是离心泵中的另一个重要组成部分，它负责将经过叶轮处理的液体从泵体中排出。

出口的形状和大小与进口类似，也会根据泵的型号和工作要求进行设计。

4. 轴轴是连接叶轮和电动机的部件，是泵体的承载结构。

轴的材料通常是硬质合金，其长度和直径也会因泵的型号和工作条件而有所变化。

除此之外，轴还需要具备一定的刚性和强度，以确保泵的正常运转。

5. 液力密封液力密封是用于防止泵体与环境之间泄漏的关键组成部分，它通常被安装在泵体和电机之间。

液力密封的材料通常是硬质合金和陶瓷，其密封效果影响着泵的性能和寿命。

综上所述，离心泵的结构包含进口、叶轮、出口、轴和液力密封等部分。

这些组成部分的设计和选材都会直接影响到泵的性能和使用寿命，同时也要考虑到泵的使用环境和任务需求。

因此，在选购和使用离心泵时，应该根据实际情况进行综合考虑，以确保泵的正常运转和高效工作。

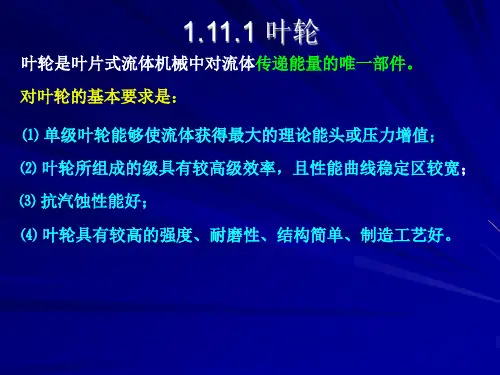

简述离心泵的结构离心泵是一种常见的流体输送设备，其结构主要由以下几个部分组成：1. 叶轮：叶轮是离心泵的核心部件，它由坚固的轮毂和精心设计的叶片组成。

这些叶片的形状通常是扭曲的，这种设计的目的在于当叶轮旋转时，能够产生强大的离心力。

叶轮的主要功能是将输入的电能或机械能转化为流体流动的动能。

这种动能可以将流体提升到更高的压力水平，从而实现泵送液体的目的。

2. 泵壳：泵壳是离心泵的另一个关键部件，它由吸入室和压出室组成。

吸入室位于叶轮的周围，它引导流体进入叶轮。

当叶轮旋转时，流体被加速并引导到压出室。

压出室将经过叶轮加速的流体平滑地引导到泵的出口，使其以合适的速度和压力流出泵体。

3. 轴和轴承：轴是连接电机（或柴油机）和叶轮的关键传动部件，它通常由高强度钢制成。

这种材料可以确保轴在承受高速旋转和传递大量动力的同时，仍能保持其强度和稳定性。

轴承是支持轴的部件，它们通常有滑动轴承和滚动轴承两种形式。

滑动轴承通过润滑油来减少摩擦，而滚动轴承则通过滚动摩擦来减少摩擦。

4. 密封环和轴封：密封环和轴封是用来防止泵内流体泄漏和外部空气进入泵内的装置。

根据使用环境和流体性质的不同，轴封的形式也有所不同，常见的有机械密封、填料密封等。

机械密封通常由一对平行、旋转的密封面组成，可以有效地阻止流体泄漏。

填料密封则通常由一些特殊的材料制成，可以适应各种不同的流体和温度条件。

5. 平衡装置：平衡装置用于平衡叶轮产生的离心力，通常包括平衡盘、平衡环等部件。

这些部件可以减轻泵的振动和噪音，同时提高泵的效率和寿命。

6. 其他附件：离心泵还配备有一些其他的附件，如吸入管、排出管、阀门等，以帮助流体正确地进入和流出泵体。

这些附件的设计和选择取决于特定的应用需求和使用条件。

例如，吸入管的设计需要考虑流体的流速和压力条件，而排出管则需要考虑流体的流量和压力需求。

阀门则可以用来控制流体的流动方向和流量。

以上就是离心泵的基本结构，各种离心泵可能会有一些细微的区别，但大体上都是这样的组成部分。

离心泵的构造及原理离心泵在水处理行业、电力行业中应用最为广泛，这是由于其性能使用范围广（包括流量、压头及对介质性质的失迎性）、体积小、结构简单、操作容易、流量均匀、寿命长、购置费和操作费均较低等突出优点。

一、离心泵的基本结构离心泵的基本部件是分别是叶轮、泵体、泵轴、轴承、密封环、填料盒。

高速旋转的叶轮和固定的蜗牛形泵壳。

具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。

1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。

叶轮上的内外表面要求平滑，以减少水流的磨擦损失。

2、泵体也称泵壳，它是水泵的主体。

起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。

转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热，太少又有响声并发热！滑动轴承是使用的是透明油作为润滑剂的，加油到油位线。

太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。

叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损。

为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封的间隙保持在0.25-1.10毫米之间为宜。

6、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成。

填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。

始终保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。

离心泵重要基础知识点离心泵是一种常见的流体机械设备，广泛应用于工业生产和农业灌溉等领域。

作为一个大学教授，我来为大家介绍离心泵的一些重要基础知识点。

1. 工作原理：离心泵依靠离心力将液体从低压区域抽离，并通过转动叶轮提高压力和流速。

液体通过进口流道进入泵体，然后被离心力推向叶轮，并在高速旋转下被抛出，最后通过出口流道排出。

2. 组成部分：离心泵主要由泵体、叶轮、轴、轴承等部分组成。

泵体通常采用铸铁、不锈钢等材料制成，以确保其耐腐蚀性和结构的稳定性。

叶轮是离心泵的核心部件，其形状和数量对泵的性能影响很大。

轴和轴承则用于支撑叶轮的转动。

3. 性能参数：离心泵的性能参数对于选择和设计泵的工作条件至关重要。

常见的性能参数包括流量、扬程、功率、效率等。

流量是指单位时间内通过泵的液体体积，扬程是液体在泵中提升的高度，功率则表示泵传递给液体的能量，而效率则反映了转化能量的效果。

4. 泵的特点：离心泵具有结构简单、使用方便、流量范围广、运行稳定等特点。

由于其流体力学性能好，使其在工业领域得到了广泛应用。

但离心泵也存在一些局限性，例如对固体颗粒的适应性较差，易受到气体、液体变化和泵进口阻力的影响。

5. 应用领域：离心泵广泛应用于工业生产中的供水、给排水、冷却循环、化工流程和石油化工等领域。

同时，在农业领域，离心泵也被用于灌溉系统中，为农田提供水源。

以上就是离心泵的一些重要基础知识点。

作为一个大学教授，我希望通过这些简要介绍，能够帮助大家对离心泵有一定的了解，并对其应用领域有更清晰的认识。

离心泵的构造及工作原理离心泵是一种常见的流体机械，广泛应用于工业生产中。

本文将以离心泵的构造和工作原理为主题，详细介绍离心泵的工作原理和构造特点。

一、离心泵的构造离心泵由泵体、叶轮、轴、轴承和密封装置等部件组成。

1. 泵体：离心泵的泵体通常由铸铁、不锈钢等材料制成，其作用是容纳泵的各个部件，并通过进出口连接管道。

2. 叶轮：叶轮是离心泵的核心部件，通常由叶片和轮盘组成。

叶片的数量和形状决定了泵的性能，一般叶片数目为6-12片。

叶轮通过轴与电机连接，承受电机的驱动力，将电机输出的动能转化为流体的动能。

3. 轴：轴是连接电机和叶轮的部件，通常由不锈钢制成，具有一定的强度和刚性，能够承受叶轮的转动力矩。

4. 轴承：轴承用于支撑和定位轴，减小摩擦和振动，保证泵的正常运转。

常见的轴承有滚动轴承和滑动轴承两种。

5. 密封装置：离心泵的密封装置用于防止泵内的液体泄漏，常见的密封方式有填料密封和机械密封两种。

二、离心泵的工作原理离心泵利用叶轮的旋转产生离心力，将液体从进口抽入泵内，再通过叶轮的推力将液体排出。

1. 进口：当离心泵开始运转时，叶轮旋转产生离心力，使液体沿着进口管道流入泵体。

2. 吸入：液体通过进口管道进入泵体后，受到叶轮的旋转作用产生离心力，使液体沿着叶轮的叶片被吸入叶轮中心。

3. 推出：叶轮旋转后，将液体推出叶轮，产生一定的压力，使液体通过出口管道排出泵体。

4. 压力增加：随着叶轮的旋转速度增加，液体在离心力的作用下，压力逐渐增加，从而形成一定的流体压力。

5. 能量转换：离心泵将电机输出的机械能转化为流体的动能，使液体具有一定的流速和压力，从而实现液体的输送和增压。

离心泵的工作原理基于离心力的作用，通过旋转叶轮将液体吸入并推出，从而实现对液体的输送和增压。

离心泵具有结构简单、效率高、使用方便等特点，广泛应用于工业、建筑、农业和市政等领域。

离心泵内部结构及特点离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。

因此离心泵是工业生产中应用极为广泛的一种泵。

一、离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

二、离心泵的分类（1）、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵：即在泵轴上有两个或两个以上的叶轮。

单级离心泵多级离心泵（2）、按工作压力来分类低压泵、中压泵、高压泵低压离心泵中压离心泵高压离心泵（3）、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

单侧进水式泵双侧进水式泵（4）、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

卧式泵立式泵三、离心泵的基本构造单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。

泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。

按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。

后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。

单级双吸式离心泵的结构是怎样的呢
1.外壳结构
单级双吸式离心泵通常由一个外壳（壳体）和内部部件组成。

外壳是泵的承载结构，用来支撑和固定内部部件。

根据不同的工艺要求，外壳通常是铸铁、铸钢或不锈钢材料制成。

外壳的形状多种多样，可以是水平、垂直或倾斜的。

2.叶轮结构
单级双吸式离心泵的关键部件是叶轮，它位于泵的外壳内部。

叶轮是离心泵的核心组成部分，它通过旋转来产生离心力，将液体从进口抽入泵内，然后将其排出。

单级双吸式离心泵的叶轮通常采用对称设计，两侧都有叶片，这样可以保持轴向力的平衡，减少振动和噪音。

3.轴心部件
4.进出口部件
5.密封装置
6.弹性联接装置
7.辅助部件
单级双吸式离心泵还有一些辅助部件，如进口过滤器、排气阀和温度传感器。

进口过滤器用于过滤液体中的杂质，以防止异物进入泵内损坏叶轮和轴承。

排气阀用于排除泵内的空气，以便更好地吸入液体。

温度传感器用于监测泵的运行温度，以防止过热和损坏。

以上就是单级双吸式离心泵的主要结构。

总的来说，单级双吸式离心
泵的设计和结构是为了提高抽水效率，减少振动和噪音，同时保证泵的稳
定运行。

由于其特殊的结构和性能，单级双吸式离心泵广泛应用于水处理、供水、循环冷却和工业流体输送等领域。
