实验三功率场效应晶体管(MOSFET)特性与驱动电路研究一．实验目的：1．熟悉MOSFET主要参数的测量方法2．掌握MOSEET对驱动电路的要求3．掌握一个实用驱动电路的工作原理与调试方法二．实验内容1．MOSFET主要参数：开启阀值电压V GS(th),跨导g FS,导通电阻R ds输出特性I D=f（Vsd）等的测试2．驱动电路的输入,输出延时时间测试.3．电阻与电阻、电感性质载时，MOSFET开关特性测试4．有与没有反偏压时的开关过程比较5．栅-源漏电流测试三．实验设备和仪器1．MCL-07电力电子实验箱中的MOSFET与PWM波形发生器部分2．双踪示波器（自配）3．毫安表4．电流表5．电压表4、实验线路见图2—2五．实验方法1．MOSFET主要参数测试（1）开启阀值电压V GS(th)测试开启阀值电压简称开启电压，是指器件流过一定量的漏极电流时（通常取漏极电流I D=1mA)的最小栅源电压。

在主回路的“1”端与MOS 管的“25”端之间串入毫安表，测量漏极电流I D ，将主回路的“3”与“4”端分别与MOS 管的“24”与“23”相连，再在“24”与“23”端间接入电压表, 测量MOS 管的栅源电压Vgs ，并将主回路电位器RP 左旋到底，使Vgs=0。

将电位器RP 逐渐向右旋转，边旋转边监视毫安表的读数，当漏极电流I D =1mA 时的栅源电压值即为开启阀值电压V GS （th ）。

读取6—7组I D 、Vgs ，其中I D =1mA 必测，填入表2—6。

（2）跨导g FS 测试双极型晶体管（GTR ）通常用h FE （β）表示其增益，功率MOSFET 器件以跨导g FS表示其增益。

跨导的定义为漏极电流的小变化与相应的栅源电压小变化量之比，即g FS =△I D /△V GS 。

典型的跨导额定值是在1/2额定漏极电流和V DS =15V 下测得，受条件限制，实验中只能测到1/5额定漏极电流值。

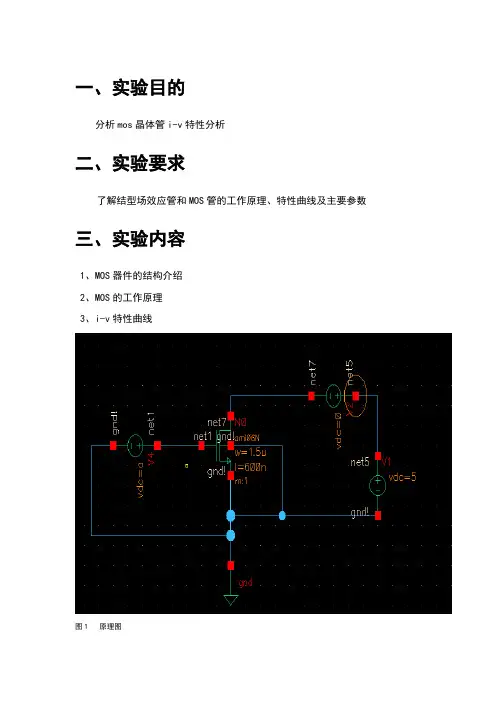

一、实验目的分析mos晶体管i-v特性分析二、实验要求了解结型场效应管和MOS管的工作原理、特性曲线及主要参数三、实验内容1、MOS器件的结构介绍2、MOS的工作原理3、i-v特性曲线图1 原理图1．特性曲线和电流方程输出特性曲线与结型场效应管一样,其输出特性曲线也可分为可变电阻区、饱和区、截止区和击穿区几部分。

转移特性曲线转移特性曲线如图1(b)所示,由于场效应管作放大器件使用时是工作在饱和区(恒流区),此时i D 几乎不随v DS 而变化,即不同的v DS 所对应的转移特性曲线几乎是重合的,所以可用v DS 大于某一数值(v DS ＞v GS -V T )后的一条转移特性曲线代替饱和区的所有转移特性曲线.i D 与v GS 的近似关系与结型场效应管相类似。

在饱和区内,i D 与v GS 的近似关系式为( vGS ＞V T )式中I DO 是v GS =2V T 时的漏极电流i D 。

2.参数2GS DOD)1(-=TV v I iMOS管的主要参数与结型场效应管基本相同，只是增强型MOS管中不用夹断电压V P，而用开启电压V T表征管子的特性。

MOS管1. 基本结构原因：制造N沟道耗尽型MOS管时，在SiO2绝缘层中掺入了大量的碱金属正离子Na+或K+(制造P沟道耗尽型MOS管时掺入负离子)，如图1(a)所示，因此即使v GS=0时，在这些正离子产生的电场作用下，漏－源极间的P型衬底表面也能感应生成N沟道(称为初始沟道)，只要加上正向电压v DS，就有电流i D。

如果加上正的v GS，栅极与N沟道间的电场将在沟道中吸引来更多的电子，沟道加宽，沟道电阻变小，i D增大。

反之v GS为负时，沟道中感应的电子减少，沟道变窄，沟道电阻变大，i D减小。

当v GS负向增加到某一数值时，导电沟道消失，i D趋于零，管子截止，故称为耗尽型。

沟道消失时的栅－源电压称为夹断电压，仍用V P表示。

与N沟道结型场效应管相同，N沟道耗尽型MOS管的夹断电压V P也为负值，但是，前者只能在v GS<0的情况下工作。

MOS 场效应管的工作原理及特点场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。

有N沟道器件和P 沟道器件。

有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。

IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SemIConductor FET）。

MOS场效应管有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。

场效应管有三个电极：D(Drain) 称为漏极，相当双极型三极管的集电极；G(Gate) 称为栅极，相当于双极型三极管的基极；S(Source) 称为源极，相当于双极型三极管的发射极。

增强型MOS(EMOS)场效应管道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。

在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

P型半导体称为衬底(substrat)，用符号B表示。

一、工作原理1．沟道形成原理当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。

耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。

功率场效应晶体管(MOSFET)基本知识功率场效应管(Power MOSFET)也叫电力场效应晶体管，是一种单极型的电压控制器件，不但有自关断能力,而且有驱动功率小,开关速度高、无二次击穿、安全工作区宽等特点。

由于其易于驱动和开关频率可高达500kHz，特别适于高频化电力电子装置，如应用于DC/DC变换、开关电源、便携式电子设备、航空航天以及汽车等电子电器设备中。

但因为其电流、热容量小，耐压低，一般只适用于小功率电力电子装置。

一、电力场效应管的结构和工作原理电力场效应晶体管种类和结构有许多种，按导电沟道可分为P沟道和N沟道，同时又有耗尽型和增强型之分。

在电力电子装置中，主要应用N沟道增强型。

电力场效应晶体管导电机理与小功率绝缘栅MOS管相同，但结构有很大区别。

小功率绝缘栅MOS管是一次扩散形成的器件，导电沟道平行于芯片表面，横向导电。

电力场效应晶体管大多采用垂直导电结构，提高了器件的耐电压和耐电流的能力。

按垂直导电结构的不同，又可分为2种：V形槽VVMOSFET和双扩散VDMOSFET。

电力场效应晶体管采用多单元集成结构，一个器件由成千上万个小的MOSFET组成。

N沟道增强型双扩散电力场效应晶体管一个单元的部面图，如图1(a)所示。

电气符号，如图1(b)所示。

电力场效应晶体管有3个端子：漏极D、源极S和栅极G。

当漏极接电源正，源极接电源负时，栅极和源极之间电压为0，沟道不导电，管子处于截止。

如果在栅极和源极之间加一正向电压UGS，并且使UGS大于或等于管子的开启电压UT，则管子开通，在漏、源极间流过电流ID。

UGS超过UT越大，导电能力越强，漏极电流越大。

二、电力场效应管的静态特性和主要参数Power MOSFET静态特性主要指输出特性和转移特性，与静态特性对应的主要参数有漏极击穿电压、漏极额定电压、漏极额定电流和栅极开启电压等。

1、静态特性（1）输出特性输出特性即是漏极的伏安特性。

特性曲线，如图2(b)所示。

第四节场效应晶体管（FET）晶体三极管是电流控制型器件，当它工作在放大状态时，必须给基极注入一定的基极电流，放大信号时，需从输入信号源中吸取信号源电流，所以晶体管的输入阻抗低。

场效应晶体管(FET)是一种电压控制型器件，它利用输入电压在半导体内产生的电场效应来控制输出电流的大小。

场效应管的输入端几乎不吸取信号源电流，有极高的输入电阻，一般可达108～1015Ω。

场效应管还具有噪声低，受温度、辐射影响小，制造工艺简单，便于大规模集成等优点，因此得到广泛应用。

场效应管根据结构不同可分为结型场效应管(JFET)和绝缘栅型场效应管(IGFET)两大类，每一类又有N沟道和P沟道之分。

一、结型场效应晶体管(JFET)1．结构和符号N沟道结型场效应晶体管的结构如图1-4-1所示,在N型半导体两侧制作两个高掺杂的P区,用P+表示，从而形成两个PN结，把两侧的P区连接在一起，引出一个电极，称为栅极(G)，在N型半导体两端各引出一个电极，分别称为源极(S)和漏极(D)，夹在两个PN结中间的N型区是载流子从源极流向漏极的通道，称为导电沟道。

这种导电沟道是N型半导体，称为N沟道结型场效应管，其电路符号如图1-4-1所示，其中栅极的箭头方向表示栅源之间的PN结正向电流的方向。

2．工作原理N沟道和P沟道结型场效应管的工作原理相同，以下以N沟道结型场效应管为例进行分析。

（1）工作条件起放大作用时，N沟道结型场效应管要求漏极电压U DS为正，栅极电压U DS为负，使栅源之间两个PN结反偏，故栅极电流I G≈0，输入电阻很高。

在漏源电压U DS作用下，N沟道中的载流子定向运动，产生漏源电流I D。

外加偏置电压的接线图如图1-4-2所示，P沟道结型场效应管工作时，电源极性与N沟道结型场效应管的电源极性相反。

U DDi DU GG d图1-4-2 N 沟道JFET 工作原理（2）放大作用 当栅源电压U GS 向负值增加时，PN 结的反偏电压增大，使耗尽层变宽，沟道变窄，沟道电阻增大，ID 减小，体现了U GS 对ID的控制作用，当UGS 向负值增加到U GS(OFF)值时，使两边耗尽层会合，这时沟道全夹断，I D =0，UGS 对导电沟道的影响如图1-4-3所示，产生夹断时的U GS 称为夹断电压，用U GS(OFF)表示。

场交攵应管的特性根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件。

［编辑本段］1.概念：场效应管场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件.特点：具有输入电阻高(100M Q ~1 000M Q )噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽、热稳定性好等优点，现已成为双极型晶体管和功率晶体管的强大竞争者.作用：场效应管可应用于放大.由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器.场效应管可以用作电子开关.场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换. 场效应管可以用作可变电阻.场效应管可以方便地用作恒流源.［编辑本段］2.场效应管的分类: </8>场效应管分结型、绝缘栅型(MOS)两大类按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种.按导电方式:耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类.［编辑本段］3.场效应管的主要参数：</B>Idss —饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中，栅极电压UGS=0时的漏源电流.Up —夹断电压.是指结型或耗尽型绝缘栅场效应管中，使漏源间刚截止时的栅极电压.Ut —开启电压.是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压.gM —跨导.是表示栅源电压UGS —对漏极电流ID的控制能力，即漏极电流ID变化量与栅源电压UGS变化量的比值.gM是衡量场效应管放大能力的重要参数BVDS —漏源击穿电压.是指栅源电压UGS 一定时，场效应管正常工作所能承受的最大漏源电压.这是一项极限参数加在场效应管上的工作电压必须小于BVDS.PDSM —最大耗散功率，也是一项极限参数，是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时，场效应管实际功耗应小于PDSM并留有一定余量.IDSM —最大漏源电流.是一项极限参数，是指场效应管正常工作时，漏源间所允许通过的最大电流.场效应管的工作电流不应超过IDSMCds---漏-源电容Cdu---漏-衬底电容Cgd---栅-漏电容Cgs---漏-源电容Ciss---栅短路共源输入电容Coss---栅短路共源输出电容Crss---栅短路共源反向传输电容D---占空比（占空系数，外电路参数）di/dt---电流上升率（外电路参数）dv/dt---电压上升率（外电路参数）ID---漏极电流（直流）IDM---漏极脉冲电流ID（on）---通态漏极电流IDQ---静态漏极电流（射频功率管）IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时，漏极电流IDS（sat）---沟道饱和电流（漏源饱和电流）IG---栅极电流（直流）IGF---正向栅电流IGR---反向栅电流IGDO---源极开路时，截止栅电流IGSO---漏极开路时，截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数）gfs---正向跨导Gp---功率增益Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感(外电路参数)LD---漏极电感Ls---源极电感rDS---漏源电阻rDS(on)---漏源通态电阻rDS(of)---漏源断态电阻rGD---栅漏电阻rGS---栅源电阻Rg---栅极外接电阻(外电路参数)RL---负载电阻(外电路参数)R(th)jc---结壳热阻R(th)ja---结环热阻PD---漏极耗散功率PDM---漏极最大允许耗散功率PIN—输入功率POUT---输出功率PPK---脉冲功率峰值（外电路参数）to（on）---开通延迟时间td（off）---关断延迟时间ti---上升时间ton---开通时间toff---关断时间tf---下降时间trr---反向恢复时间Tj—结温Tjm---最大允许结温Ta---环境温度Tc---管壳温度Tstg---贮成温度VDS---漏源电压（直流）VGS---栅源电压（直流）VGSF--正向栅源电压（直流）VGSR---反向栅源电压（直流）VDD---漏极（直流）电源电压（外电路参数）VGG---栅极（直流）电源电压（外电路参数）Vss---源极（直流）电源电压（外电路参数）VGS（th）---开启电压或阀电压V （ BR ） DSS---漏源击穿电压V （ BR ） GSS---漏源短路时栅源击穿电压VDS（on）---漏源通态电压VDS（sat）---漏源饱和电压VGD---栅漏电压（直流）Vsu---源衬底电压（直流）VDu---漏衬底电压（直流）VGu---栅衬底电压（直流）Zo---驱动源内阻/--漏极效率（射频功率管）Vn---噪声电压aID---漏极电流温度系数ards---漏源电阻温度系数［编辑本段］4.结型场效应管的管脚识别：</B>判定栅极G:将万用表拨至Rx1k档，用万用表的负极任意接一电极另一只表笔依次去接触其余的两个极，测其电阻.若两次测得的电阻值近似相等，则负表笔所接触的为栅极，另外两电极为漏极和源极.漏极和源极互换，若两次测出的电阻都很大则为N沟道;若两次测得的阻值都很小，则为P沟道.判定源极S、漏极D:在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极. 用交换表笔法测两次电阻,其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻此时黑表笔的是S极，红表笔接D极.［编辑本段］5.场效应管与晶体三极管的比较场效应管是电压控制元件，而晶体管是电流控制元件.在只允许从信号源取较少电流的情况下，应选用场效应管;而在信号电压较低，又允许从信号源取较多电流的条件下应选用晶体管.晶体三极管与场效应管工作原理完全不同，但是各极可以近似对应以便于理解和设计：晶体管：基极发射极集电极场效应管：栅极源极漏极要注意的是，晶体管（NPN型）设计发射极电位比基极电位低（约0.6V），场效应管源极电位比栅极电位高（约0.4V）。

结型场效应管的工作原理N 沟道和P 沟道结型场效应管的工作原理完全相同，现以N 沟道结型场效应管为例，分析其工作原理。

N 沟道结型场效应管工作时，需要外加如图1所示的偏置电压，即在栅-源极间加一负电压(v GS ＜0)，使栅-源极间的P +N 结反偏，栅极电流i G ≈0，场效应管呈现很高的输入电阻(高达108Ω左右)。

在漏-源极间加一正电压(v DS ＞0)，使N 沟道中的多数载流子电子在电场作用下由源极向漏极作漂移运动，形成漏极电流i D 。

i D 的大小主要受栅-源电压v GS 控制，同时也受漏-源电压v DS 的影响。

因此，讨论场效应管的工作原理就是讨论栅-源电压v GS 对沟道电阻及漏极电流i D 的控制作用，以及漏-源电压v DS 对漏极电流i D 的影响。

转移特性：在u DS 一定时, 漏极电流i D 与栅源电压u GS 之间的关系称为转移特性。

()|D gs ds u i f u ==常数在U GS(off)≤u GS ≤0的范围内, 漏极电流i D 与栅极电压u GS 的关系为2()(1)GSD DDS GS off u i I u =-2) 输出特性：输出特性是指栅源电压u GS 一定, 漏极电流i D 与漏极电压u DS 之间的关系。

()|D s gs d u i f u ==常数GS 0123451．v GS对沟道电阻及i D的控制作用图2所示电路说明了v GS对沟道电阻的控制作用。

为便于讨论，先假设漏-源极间所加的电压v DS=0。

当栅-源电压v GS=0时，沟道较宽，其电阻较小，如图2(a)所示。

当v GS<0，且其大小增加时，在这个反偏电压的作用下，两个P+N结耗尽层将加宽。

由于N区掺杂浓度小于P+区，因此，随着|v GS| 的增加，耗尽层将主要向N沟道中扩展，使沟道变窄，沟道电阻增大，如图2(b)所示。

当|v GS| 进一步增大到一定值|V P| 时，两侧的耗尽层将在沟道中央合拢，沟道全部被夹断，如图2(c)所示。

功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。

其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。

MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。

小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。

而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。

MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。

MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。

从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。

图1中所示的虚线部分为寄生二极管。

图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。

此时，即使在漏源极之间施加电压，MOS管也不会导通。

MOSFET结构示意图如图2（a）所示。

图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。

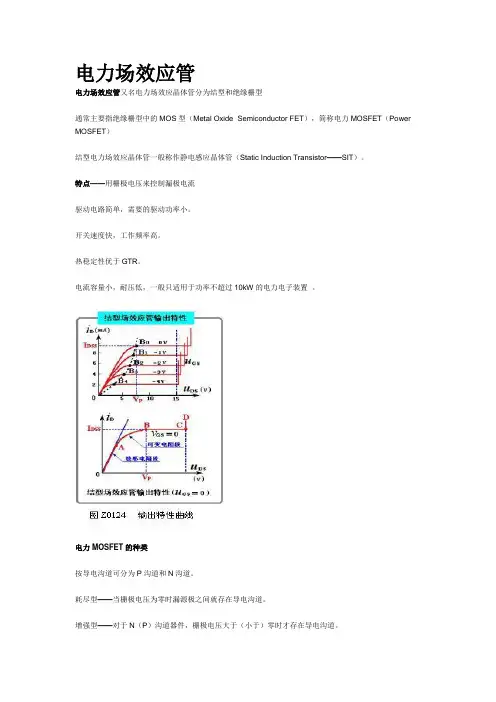

电力场效应管电力场效应管又名电力场效应晶体管分为结型和绝缘栅型通常主要指绝缘栅型中的MOS型（Metal Oxide Semiconductor FET），简称电力MOSFET（Power MOSFET）结型电力场效应晶体管一般称作静电感应晶体管（Static Induction Transistor——SIT）。

特点——用栅极电压来控制漏极电流驱动电路简单，需要的驱动功率小。

开关速度快，工作频率高。

热稳定性优于GTR。

电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。

电力MOSFET的种类按导电沟道可分为P沟道和N沟道。

耗尽型——当栅极电压为零时漏源极之间就存在导电沟道。

增强型——对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道。

电力MOSFET主要是N沟道增强型。

电力MOSFET的结构小功率MOS管是横向导电器件。

电力MOSFET大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET）。

按垂直导电结构的差异，分为利用V型槽实现垂直导电的VVMOSFET和具有垂直导电双扩散MOS结构的VDMOSFET（Vertical Double-diffused MOSFET）。

这里主要以VDMOS器件为例进行讨论。

电力MOSFET的工作原理（N沟道增强型VDMOS）截止：漏源极间加正电源，栅源极间电压为零。

P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。

导电：在栅源极间加正电压UGS当UGS大于UT时，P型半导体反型成N型而成为反型层，该反型层形成N沟道而使PN结J1消失，漏极和源极导电。

电力MOSFET的基本特性(1)静态特性漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性。

ID较大时，ID与UGS的关系近似线性，曲线的斜率定义为跨导Gfs。

(2)MOSFET的漏极伏安特性（即输出特性）：截止区（对应于GTR的截止区）饱和区（对应于GTR的放大区）非饱和区（对应GTR的饱和区）工作在开关状态，即在截止区和非饱和区之间来回转换。
