MOS场效应晶体管的基本特性

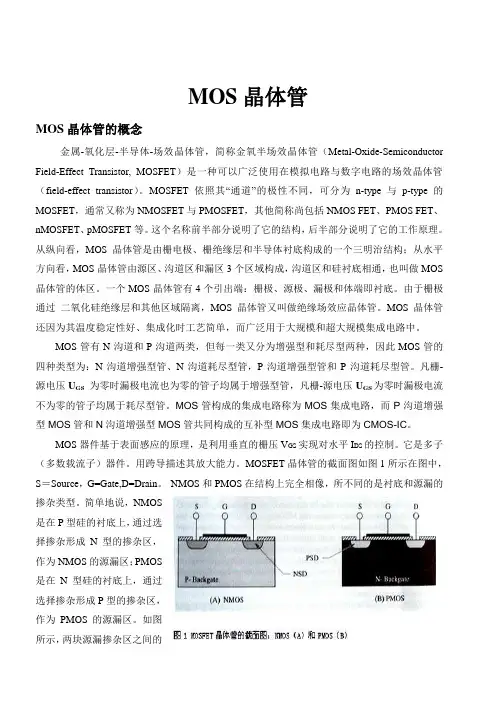

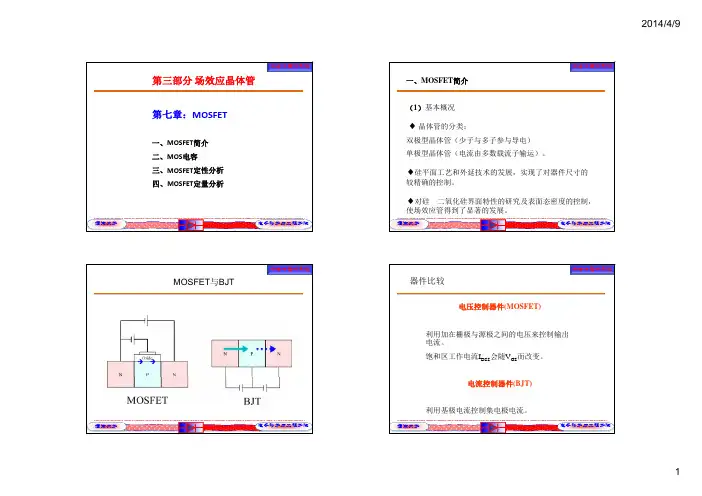

MOS晶体管MOS晶体管的概念金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。

MOSFET依照其“通道”的极性不同，可分为n-type与p-type的MOSFET，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。

这个名称前半部分说明了它的结构，后半部分说明了它的工作原理。

从纵向看，MOS晶体管是由栅电极、栅绝缘层和半导体衬底构成的一个三明治结构；从水平方向看，MOS晶体管由源区、沟道区和漏区3个区域构成，沟道区和硅衬底相通，也叫做MOS 晶体管的体区。

一个MOS晶体管有4个引出端：栅极、源极、漏极和体端即衬底。

由于栅极通过二氧化硅绝缘层和其他区域隔离，MOS晶体管又叫做绝缘场效应晶体管。

MOS晶体管还因为其温度稳定性好、集成化时工艺简单，而广泛用于大规模和超大规模集成电路中。

MOS管有N沟道和P沟道两类，但每一类又分为增强型和耗尽型两种，因此MOS管的四种类型为：N沟道增强型管、N沟道耗尽型管，P沟道增强型管和P沟道耗尽型管。

凡栅-源电压U GS为零时漏极电流也为零的管子均属于增强型管，凡栅-源电压U GS为零时漏极电流不为零的管子均属于耗尽型管。

MOS管构成的集成电路称为MOS集成电路，而P沟道增强型MOS管和N沟道增强型MOS管共同构成的互补型MOS集成电路即为CMOS-IC。

MOS器件基于表面感应的原理，是利用垂直的栅压V GS实现对水平I DS的控制。

它是多子（多数载流子）器件。

用跨导描述其放大能力。

MOSFET晶体管的截面图如图1所示在图中，S＝Source，G=Gate,D=Drain。

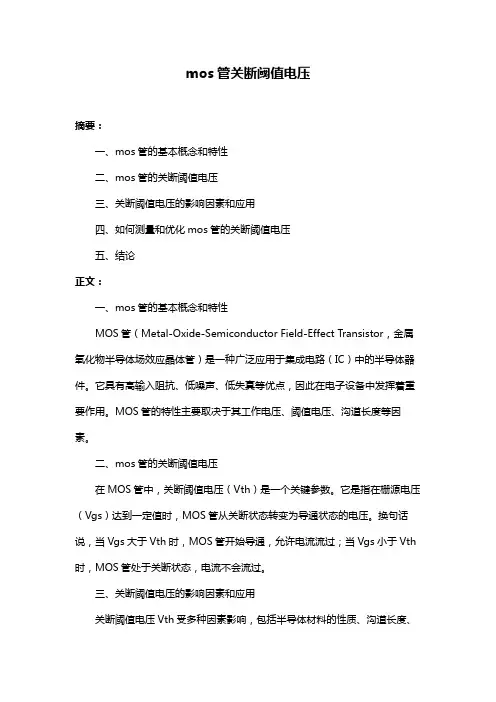

mos管关断阈值电压摘要：一、mos管的基本概念和特性二、mos管的关断阈值电压三、关断阈值电压的影响因素和应用四、如何测量和优化mos管的关断阈值电压五、结论正文：一、mos管的基本概念和特性MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）是一种广泛应用于集成电路（IC）中的半导体器件。

它具有高输入阻抗、低噪声、低失真等优点，因此在电子设备中发挥着重要作用。

MOS管的特性主要取决于其工作电压、阈值电压、沟道长度等因素。

二、mos管的关断阈值电压在MOS管中，关断阈值电压（Vth）是一个关键参数。

它是指在栅源电压（Vgs）达到一定值时，MOS管从关断状态转变为导通状态的电压。

换句话说，当Vgs大于Vth时，MOS管开始导通，允许电流流过；当Vgs小于Vth 时，MOS管处于关断状态，电流不会流过。

三、关断阈值电压的影响因素和应用关断阈值电压Vth受多种因素影响，包括半导体材料的性质、沟道长度、栅氧化层厚度等。

在实际应用中，优化MOS管的Vth具有重要意义。

较低的Vth可以降低功耗、提高开关速度，但同时也可能引入噪声和失真。

较高的Vth则有利于降低噪声和失真，但可能增加功耗和影响开关速度。

四、如何测量和优化mos管的关断阈值电压测量MOS管的关断阈值电压Vth通常采用半导体参数测试仪、脉冲发生器等设备。

在实验室环境中，可以通过改变栅源电压Vgs，观察漏极电流Id的变化，从而确定Vth。

在实际应用中，可以通过以下方法优化MOS管的Vth：1.选择合适的半导体材料：不同材料的半导体具有不同的Vth特性，可根据具体应用选择适合的材料。

2.调整沟道长度：较短的沟道长度可以降低Vth，但同时可能引入短沟道效应，影响器件稳定性。

3.优化栅氧化层厚度：较薄的栅氧化层可以降低Vth，但可能增加漏极电流和噪声。

4.采用先进的制造工艺：先进的制造工艺有助于降低Vth，同时提高器件性能。

MOS 场效应管的工作原理及特点场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。

有N沟道器件和P 沟道器件。

有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。

IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SemIConductor FET）。

MOS场效应管有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。

场效应管有三个电极：D(Drain) 称为漏极，相当双极型三极管的集电极；G(Gate) 称为栅极，相当于双极型三极管的基极；S(Source) 称为源极，相当于双极型三极管的发射极。

增强型MOS(EMOS)场效应管道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。

在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。

P型半导体称为衬底(substrat)，用符号B表示。

一、工作原理1．沟道形成原理当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。

耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。

场效应管的基础学问英文名称：MOSFET （简写：MOS ）中文名称：功率场效应晶体管（简称：场效应管）场效应晶体管简称场效应管，它是由半导体材料构成的。

与一般双极型相比，场效应管具有许多特点。

场效应管是一种单极型半导体（内部只有一种载流子一多子）分四类：N沟通增加型；P沟通增加型;N沟通耗尽型；P沟通耗尽型。

增加型MOS管的特性曲线场效应管有四个电极，栅极G、漏极D、源极S和衬底B ,通常字内部将衬底B与源极S相连。

这样，场效应管在外型上是一个三端电路元件场效管是一种压控电流源器件，即流入的漏极电流ID栅源电压UGS掌握。

1、转移特性曲线:应留意：①转移特性曲线反映掌握电压VGS与电流ID之间的关系。

②当VGS很小时,ID基本为零，管子截止;当VGS大于某一个电压VTN时ID随VGS的变化而变化，VTN称为开启电压，约为2V0③无论是在VGS2、输出特性曲线：输出特性是在给顶VGS的条件下，ID与VDS之间的关系。

可分三个区域。

①夹断区：VGS②可变电阻区：VGS>VTN且VDS值较小。

VGS值越大，则曲线越陡，D、S极之间的等效电阻RDS值就越小。

③恒流区：VGS>VTN且VDS值较大。

这时ID只取于VGS ,而与VDS无关。

3、MOS管开关条件和特点：管型状态,N-MOS , P-MOS特点截止VTN , RDS特别大，相当与开关断开导通VGS2VTN , VGS<VTN , RON很小，相当于开关闭合4、MOS场效应管的主要参数①直流参数a、开启电压VTN ,当VGS>UTN时，增加型NMOS管通道。

b、输入电阻RGS , 一般RGS值为109〜1012。

高值②极限参数最大漏极电流IDSM击穿电压V(RB)GS , V(RB)DS最大允许耗散功率PDSM5、场效应的电极判别用RxlK挡，将黑表笔接管子的一个电极，用红表笔分别接此外两个电极，如两次测得的结果阻值都很小，则黑表笔所接的电极就是栅极(G),此外两极为源(S)、漏(D)极，而且是N型沟场效应管。

MOSFET_MOS管特性参数的理解MOSFET（金属氧化物半导体场效应晶体管）是一种常用的半导体器件，具有较高的性能和功耗优势。

了解MOSFET的特性参数对于设计和应用电子电路至关重要。

下面将从基本结构、特性参数和其理解等方面进行详细阐述。

MOSFET 的基本结构如下：它由源极、漏极、栅极和底座四个引脚组成，其中源极(source)和漏极(drain)与半导体结成二极管，栅极(gate)则是介质氧化铝上的金属引脚。

其中金属层和介质氧化铝之间的结构形成了场效应管，因此被称为MOS管。

接下来是几个关键的特性参数：1. 阈值电压：阈值电压（Threshold Voltage，简称Vth）是MOSFET 的一个重要参数，它表示了在栅极和漏极之间形成导电路径的最低电压。

当栅极电压高于Vth 时，MOSFET 开始工作并形成导通通道。

2. 饱和电流：饱和电流（Saturation Current，简称Isat）是指在MOSFET 处于饱和工作区时的漏极电流，也称为最大漏极电流。

在饱和区，漏极电流与栅极电压成非线性关系。

3. 输出电导：输出电导（Output Conductance，简称gds）表示了MOSFET 在饱和状态时，输出电流变化对栅极漏极电压的敏感程度。

较高的输出电导意味着MOSFET 在饱和区的输出电流更敏感，从而使其在放大器等应用中更可靠。

4. 线性区增益：线性区增益（Linear Region Gain，简称gm）表示MOSFET 在线性工作区时，输入阻抗和输出阻抗间的关系。

该参数也可以用来衡量MOSFET 对输入信号的放大能力。

5. 输出电容：输出电容（Output Capacitance，简称Coss）表示栅极和漏极之间的电容。

这个电容会导致MOSFET 在高频应用中的频率响应减弱，影响其性能。

以上只是几个主要的特性参数，实际上MOSFET 还有很多其他的参数，如输入电容（Input Capacitance）、迁移率（Mobility）、开启延迟（Turn-on Delay）和反向转移电容（Reverse Transfer Capacitance）等。

mos管场效应管摘要：1.引言2.什么是MOS 管和场效应管3.MOS 管和场效应管的工作原理4.MOS 管和场效应管的特性比较5.MOS 管和场效应管的应用领域6.结论正文：MOS 管和场效应管是两种不同类型的半导体器件，它们都具有放大和开关等功能，广泛应用于各种电子设备中。

下面将从它们的定义、工作原理、特性比较和应用领域等方面进行详细介绍。

1.引言MOS 管（Metal-Oxide-Semiconductor Transistor，金属- 氧化物- 半导体晶体管）和场效应管（Field Effect Transistor，场效应晶体管）是两种常见的半导体器件，它们在现代电子设备中扮演着重要角色。

本文将对这两种器件进行详细解析，以帮助读者更好地理解它们的工作原理和应用。

2.什么是MOS 管和场效应管MOS 管是一种三端半导体器件，由金属导电层、氧化物绝缘层和半导体基片组成。

它的主要功能是控制电路中的电流流动，具有高输入阻抗、低噪声和低功耗等特点。

场效应管是一种四端半导体器件，由源极、漏极、栅极和衬底组成。

它的主要功能是通过改变栅极电势来调节源漏电流，具有响应速度快、驱动能力强和可控制的电流增益等特点。

3.MOS 管和场效应管的工作原理MOS 管的工作原理：当栅极施加正向电压时，栅极和源极之间的绝缘层上会形成一个正向电场。

这个电场可以吸引源极处的电子，使其向栅极方向运动。

如果这个电子流足够大，就会形成一个电流，从而导致MOS 管的导通。

场效应管的工作原理：当栅极施加正向电压时，栅极和源极之间的绝缘层上会形成一个正向电场。

这个电场会使得源极处的电子被吸引到靠近栅极的位置，从而减小源极和漏极之间的电阻。

如果栅极电压足够大，源漏电流将显著增加，从而导致场效应管的导通。

4.MOS 管和场效应管的特性比较MOS 管和场效应管在特性上有一定的差异。

MOS 管具有更高的输入阻抗、更低的工作电压和更小的功耗，但驱动能力较弱；而场效应管具有更强的驱动能力、更高的电流增益和更快的响应速度，但输入阻抗和功耗相对较差。

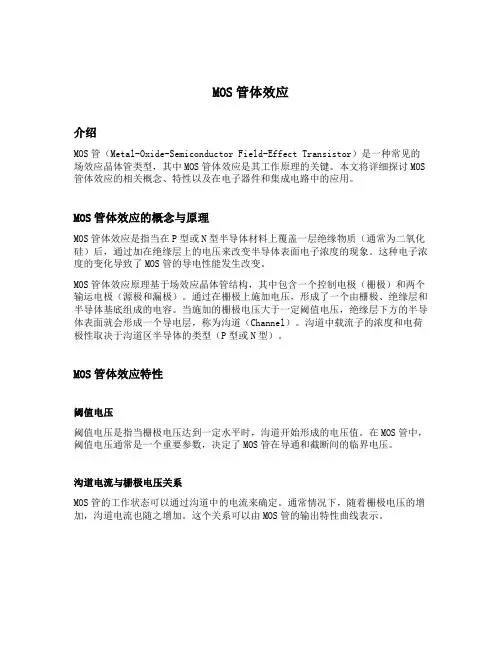

MOS管体效应介绍MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的场效应晶体管类型，其中MOS管体效应是其工作原理的关键。

本文将详细探讨MOS 管体效应的相关概念、特性以及在电子器件和集成电路中的应用。

MOS管体效应的概念与原理MOS管体效应是指当在P型或N型半导体材料上覆盖一层绝缘物质（通常为二氧化硅）后，通过加在绝缘层上的电压来改变半导体表面电子浓度的现象。

这种电子浓度的变化导致了MOS管的导电性能发生改变。

MOS管体效应原理基于场效应晶体管结构，其中包含一个控制电极（栅极）和两个输运电极（源极和漏极）。

通过在栅极上施加电压，形成了一个由栅极、绝缘层和半导体基底组成的电容。

当施加的栅极电压大于一定阈值电压，绝缘层下方的半导体表面就会形成一个导电层，称为沟道（Channel）。

沟道中载流子的浓度和电荷极性取决于沟道区半导体的类型（P型或N型）。

MOS管体效应特性阈值电压阈值电压是指当栅极电压达到一定水平时，沟道开始形成的电压值。

在MOS管中，阈值电压通常是一个重要参数，决定了MOS管在导通和截断间的临界电压。

沟道电流与栅极电压关系MOS管的工作状态可以通过沟道中的电流来确定。

通常情况下，随着栅极电压的增加，沟道电流也随之增加。

这个关系可以由MOS管的输出特性曲线表示。

沟道调制与电场控制MOS管体效应是通过施加在栅极上的电场来改变沟道中载流子浓度的。

因此，通过调节栅极电压，可以实现对沟道中载流子浓度的精确控制，从而改变MOS管的电导率。

子阻尼与迁移率子阻尼（Subthreshold Swing）和迁移率（Mobility）是描述MOS管体效应特性的重要参数。

子阻尼是指沟道电流对栅极电压的响应速度，迁移率则是沟道电流与沟道电场之间的关系。

两者的数值越小，代表MOS管体效应越优。

MOS管体效应在电子器件和集成电路中的应用开关MOS管在开关电路中被广泛应用。

PMOS是指n型衬底、p沟道，靠空穴的流动运送电流的MOS管全称： positive channel Metal Oxide Semiconductor别名： positive MOS金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，分别叫做源极和漏极，两极之间不通导，源极上加有足够的正电压(栅极接地)时，栅极下的N型硅表面呈现P型反型层，成为连接源极和漏极的沟道。

改变栅压可以改变沟道中的空穴密度，从而改变沟道的电阻。

这种MOS场效应晶体管称为P沟道增强型场效应晶体管。

如果N型硅衬底表面不加栅压就已存在P型反型层沟道，加上适当的偏压，可使沟道的电阻增大或减小。

这样的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。

统称为PMOS晶体管。

P沟道MOS晶体管的空穴迁移率低,因而在MOS晶体管的几何尺寸和工作电压绝对值相等的情况下，PMOS晶体管的跨导小于N沟道MOS晶体管。

此外，P沟道MOS晶体管阈值电压的绝对值一般偏高，要求有较高的工作电压。

它的供电电源的电压大小和极性,与双极型晶体管——晶体管逻辑电路不兼容。

PMOS因逻辑摆幅大，充电放电过程长，加之器件跨导小，所以工作速度更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)出现之后，多数已为NMOS电路所取代。

只是,因PMOS电路工艺简单,价格便宜，有些中规模和小规模数字控制电路仍采用PMOS电路技术。

MOSFET共有三个脚，一般为G、D、S，通过G、S间加控制信号时可以改变D、S 间的导通和截止。

PMOS和NMOS在结构上完全相像，所不同的是衬底和源漏的掺杂类型。

简单地说，NMOS是在P型硅的衬底上，通过选择掺杂形成N型的掺杂区，作为NMOS的源漏区；PMOS是在N型硅的衬底上，通过选择掺杂形成P型的掺杂区，作为PMOS的源漏区。

两块源漏掺杂区之间的距离称为沟道长度L，而垂直于沟道长度的有效源漏区尺寸称为沟道宽度W。
