pe管规格型号尺寸表PE管是聚乙烯制成的塑料管道，具有耐腐蚀、耐磨损、耐高压等优点，广泛应用于城市自来水、给排水、燃气、石油、化工、工业管道等领域。

下面是PE管规格型号尺寸表：一、符合国家标准的PE管规格型号及尺寸1. GB/T 13663-2000《通用的聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560630 710 800 900 1000 1200壁厚（mm）：2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.3 40.9 45.5 50.8 57.1 63.5 71.4 80.0 90.9 109.12. CJ/T 136-2007《城市给水管道工程聚乙烯（PE）管材》公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 16.4 18.2 20.5 22.7 25.4 28.6 32.2 36.340.9 45.5二、常用PE管外径、壁厚及公称压力1. 给水用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：3.0 3.5 4.0 4.6 5.2 5.8 6.5 7.2 8.1 9.2 11.5公称压力（Mpa）：0.6 0.6 0.6 0.6/0.8 0.6/0.80.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8 0.6/0.8PE100管材外径、壁厚及公称压力公称外径（mm）：110 125 140 160 180 200 225 250 280 315 400壁厚（mm）：4.2 4.8 5.4 6.2 6.9 7.7 8.6 9.6 10.7 12.1 15.1公称压力（Mpa）：0.6/0.8 0.6/0.8 0.6/0.8 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.0 0.8/1.00.8/1.02. 燃气用PE管PE80管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4PE100管材外径、壁厚及公称压力公称外径（mm）：20 25 32 40 50 63 75 90 110 125 140壁厚（mm）：2.3 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7公称压力（Mpa）：0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6三、PE管内径、容积及重量计算公式1. PE管内径（mm）=公称外径（mm）-2×壁厚（mm）2. PE管容积（m³）=π×（公称外径（mm）÷2）²×管长（m）3. PE管重量（kg）=PE管容积（m³）× PE管比重（0.95）四、PE管连接方式PE管的连接方式包括电熔连接、热插连接、机械连接和管带连接等。

常⽤管⼦尺⼨规格表基本识序号A连接附件⼀法兰连接:搭焊、对焊、扁圆形焊接钢法兰1搭焊钢法兰不能承受较⾼压⼒GB573-65P g≤1.6MPa t≤300°CDN=20~50,Pg=0.6/1.0/1.6MPa 均为同⼀规格尺⼨DN=65~150,Pg=0.6/1.0为同⼀规格尺⼨;Pg=1.6MPa 为另⼀规格尺⼨DN=175~500,Pg=0.6/1.0/1.6MPa 则分别为三种规格尺⼨注:规格尺⼨是指:法兰的外径D、螺孔中⼼圆直径D1、法兰厚度B螺孔直径d、螺孔个数n等不同⽅⾯2对焊钢法兰蒸汽、压缩空⽓、液压等⾼温⾼GB574-65P g≤2.5MPa；t≤400°C DN=20~3003扁圆形焊接钢法兰扁圆形，只使⽤两个螺栓连接，GB581-65P g≤0.6MPa；t≤200°C；DN=15~654法兰标准的标记：法兰16050GB573-65P g=1.6MPa；DN=50mm；GB573-655连接螺栓的选⽤：材料为优质碳钢，螺栓的钢度⼤于螺母（如螺栓⽤20号钢，螺母⽤15号钢）⼆螺纹连接1管⼦螺纹接头：Pg≤1.6MPa；t≤250°C；DN=6~322卡套接头：Pg≤1MPa3由任接头：Pg≤0.6MPa；t≤100°C三夹布胶管连接：Pg≤0.6MPa；t≤80~100°C；DN≤80四焊接连接：对⼀些不需要拆卸的管⼦可采⽤此⽅法。

1对接焊：壁厚δ≤3mm时，直管对接，间隙0~2mm，⽓焊、⽓体保护焊。

壁厚3＜δ＜16mm时，管⼝作60的坡⼝，间隙0~3mm，油管需氩弧焊打底。

2套接焊：套管材料与连接管⼦需要相同材质,连接管⼦间隙≤3mm.套⼊长度≥5δ，套管厚度≥1.25δ;套管内径⽐管⼦外径⼤2~3mm.3搭接焊:先对管⼦进⾏扩⼝,扩⼝后的内径⽐插⼊管⼦的外径⼤2~3mm,插⼊长度为15~20mm,⼀船紫铜管采⽤此法.五膨胀接头1弯管式膨胀接头管⼦的马脚只能装在接头的两端,严禁装在接头的中间2波形膨胀接头:不锈钢\紫铜\胶质三种,承受压⼒⼩,只能⽤于低压管路.B常⽤阀件⼀截⽌阀:法兰式/外螺纹/内螺纹式.1直通(A型)截⽌阀阀件上的箭头⽅向须与介质的流向⼀致材料:铸铁/铸钢/锻钢/铸铜2直⾓(B 型)若箭头不清,则以:低进⾼出的原则.公称压⼒(Mpa)公称通径 DN=mm适⽤介质1法兰铸铁截⽌阀GB590-76165~150海⽔、淡⽔、燃油和1.620~50t≤225°C的蒸汽2法兰铸钢截⽌阀GB584-76165~150淡⽔、滑油、燃油和1.6125~150t≤300°C的蒸汽2.520~150465~150淡⽔、滑油、燃油和6.420~50t≤400°C的蒸汽3外螺纹锻钢截⽌阀415~32 空⽓、淡⽔、滑油、燃油和t≤400°C的蒸汽GB594-76106~32 空⽓、淡⽔、滑油、燃油4外螺纹铸铜截⽌阀0.610~50 海/淡⽔、滑油、燃油和t≤225°C的蒸汽J11W-10T1标记⽰例:截⽌阀A25050 GB584-76 表⽰:DN=50,Pg=2.5MPa=25Kg/cm2 直通型⼆⽌回阀⼜称单向阀(没有阀柄的那种)1升降式:也有直通(A型)及直⾓(B型),连接⽅式:法兰式/内螺纹式/外螺纹式.公称压⼒(Mpa)公称通径 DN=mm适⽤介质1)法兰铸铁⽌回阀GB592-650.6/1.020~150海⽔、淡⽔、燃油和1.620~50t≤225°C的蒸汽2)法兰铸钢⽌回阀GB586-76165~125海⽔、滑油、燃油和2.520~100t≤300°C的蒸汽3)法兰青铜⽌回阀GB589-650.6/1.0/1.625~125海/淡⽔、燃/滑油和2.520~100t≤250°C的蒸汽升降式⽌回阀,直通式只能装在⽔平管路上,⽽不能装在垂直管路上.(如要垂直安装,不垂直度应⼩于15°)阀体的箭头⽅向须与⼯作介质的流通⽅向⼀致.(或低进⾼出原则)2防浪阀三截⽌⽌回阀:具有截⽌与⽌回双重作⽤(直通式只能装在⽔平管路上,⽽不能装在垂直管路上.如要垂直安装,不垂直度应⼩于15°)截⽌⽌回阀与截⽌阀外形相同,截⽌⽌回阀的阀杆顶部涂有黄⾊油漆.四闸阀:阀杆固定式/阀杆上升式.安装阀杆上升式闸阀时,要留出⾜够的⾼度空间,可不考虑阀的进出⼝,可装于任何位置.五碟阀六阀箱:吸⼊/排出/调拨式阀箱.七旋塞:俗称:考克!直通/L型/T型⼋减压阀:蒸汽减压阀/压缩空⽓减压阀1)顺时针旋转⼿轮(调节螺栓)压⼒升⾼. 2)减压阀应按箭头⽅向垂直安装开⽔平管路上.九安全阀:开启压⼒⼀般为⼯作压⼒的1.1倍.1)弹簧式安全阀必须直⽴安装,2)安全阀出⼝应⽆阻⼒的现象,3)出⼝不得对准⾛道/机械设备/仪表.B滤器1海⽔滤器:须按箭头⽅向直⽴安装于便于清理和检查之处.2油滤器3⽓(汽)滤器:按箭头⽅向直⽴安装于⽔平管路上.C管路常⽤密封材料1⽯棉橡胶板:⾼压/中压/低压⽯棉橡胶板;耐油⽯棉橡胶板.2橡胶:纯橡胶/不含毒质的⽩橡胶.3紫铜:使⽤前,⼀定要退⽕处理4压板5聚四氟⼄烯密封带:俗称,⽣料带.使⽤时,顺时针缠绕管接头上.6红粉厚⽩漆混合填料D管⼦⽀架⼀夹马⽀架:包⾓双⾯焊,露天甲板/⽔舱/冷藏等处需镀锌,振动剧裂的地⽅,采⽤双螺母.管⼦⽀架的间距:DN80,钢管2900/铜管2400DN15,钢管800/铜管800DN100,钢管3200/铜管2700DN20,钢管1000/铜管1000DN125,钢管3600/铜管3000DN25,钢管1400/铜管1200DN150,钢管3900/铜管3300DN32,钢管1700/铜管1500DN200,钢管4500/铜管3800DN40,钢管2000/铜管1700DN250,钢管5000/铜管4300DN50,钢管2200/铜管1900DN300,钢管5500/铜管4700DN65,钢管2600/铜管2100DN350,钢管6000/铜管5000⼆U型⽀架:A/B/C/D/E型三多联⽀架四管⼦⽀架在船上的安装位置:尽量装焊在就近的纵桁、横梁、肋⾻、肘板、扶强材等船体加强构件及背⾯。

公称管子尺寸与直径数值对照表
一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）但也不完全相等，大致差不多，取整就行。

比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。

以此类推，就能得到外径与公称直径的对应关系了。

国家标准架子管每米的重量为0.00384吨，全管的实际重量：0.00384*钢管长度。

外径与DN的关系。

压力管道标准规格DN-公称直径Ф－外径大外径系列 DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

不锈钢管规格表大全以及理论重量表大全不锈钢管的重量表如下：外径×壁厚(mm) 重量(kg/m)6×1 0.1256×1.5 0.1688×1 0.1748×1.5 0.24310×1 0.22410×1.5 0.31812×1 0.27412×1.5 0.39212×2 0.49814×1 0.32414×2 0.59814×3 0.82216×2 0.69716×3 0.97117×3 删除18×1 0.423 18×1.5 0.617 18×2 0.797 18×3 1.121 20×1 0.473 20×2 0.897 20×3 1.270 21×3 1.345 22×2 0.996 22×2.5 1.214 22×3 1.420 25×2 1.146 25×2.5 1.401 27×3.5 2.049 28×2 1.295 28×3 1.868 30×2 1.395 30×2.5 1.713 30×3 2.01832×2 1.49532×2.5 1.837 32×3 2.16732×3.5 2.485 33.5×3.5 2.616 34×3 2.31734×3.5 2.659 38×3 3.00838×3.5 1.893 40×2 删除40×3 2.76542×3 2.91442×3.5 3.357 42×4 3.78645×3 3.13945×3.5 3.618 48×3 3.36348×3.5 3.880 48×4 4.38450×4 4.58350×5 5.60551×3 3.58757×3.5 4.664 60×4 5.58060×5 6.850 63.5×4 5.929 70×3.5 5.798 76×4 7.17476×4.5 8.015 76×5 8.84380×4 7.75389×4 8.46989×4.5 9.472 89×5 10.462 89×6 12.405 102×5 12.081 102×6 14.348 108×4 10.363 108×4.5 11.602 108×5 删除114×4.5 11.602127×5 14.348133×5 10.363133×6 12.081159×4.5 12.081159×5 14.348159×6 16.615168×6 18.882219×6 28.263219×8 37.647以上是不锈钢管的重量表，表中列出了不同外径和壁厚的管子的重量。

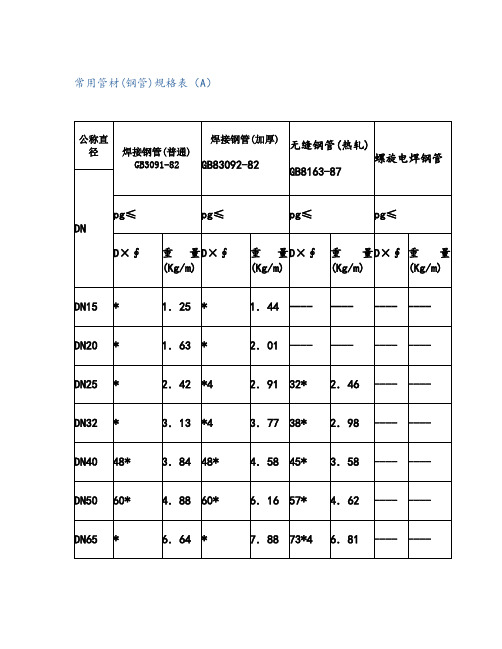

常用管材(钢管)规格表（A）常用管材(钢管)规格表（B）常用型材的理论重量(Kg/m)扁钢：镀锌板：-25×δ=张(2m2 )-30×δ=张(2m2 )-40×δ=张(2m2 )角钢：δ=张(2m2 )∟∠25×δ=张(2m2 )∠30×∠40×钢板重量计算公式:∟∠50× G=L×B×H×槽钢： G:重量,L:长,B:宽,H:厚# 计算时注意保证单位一致8#10#12#圆钢：φφφφφφ商用空调各类场所应用经验行业场所方案实例餐厅：空间不大，规模较小的餐厅可以使用低静压管道机组，以达到经济实惠的效果。

而高档次的餐厅可以使用嵌入式空调机组，以体现整体环境的高雅大方。

空间开阔和包房较多的餐厅应选择不同的空调，具体可参照娱乐场所的选择方案。

便利店：便利店的空间有限，使用低静压管道机组和嵌入式空调机组就能很好地满足此类场所的空调要求。

而且空调悬挂于空间顶部，不会占据任何营业空间。

娱乐场所：空间开阔的娱乐场所建议使用高静压风管机组，以达到送风均匀，快速制冷的效果。

而有较多包间的场所可以使用风冷热泵机组，以方便每个房间单独控制。

汽车展示厅：汽车展示厅通常可分为展示区域和办公区域，展示部分可以选用高静压管道机组，而办公部分可以使用风冷热泵机组，以分别满足两个区域不同的空调要求。

小型办公楼：建议使用风冷热泵机组以便于分层控制，或者分区域控制。

工厂：水冷柜机由于其价格性能比高，是工厂选用空调的最佳选择。

超市及大卖场：超市及大买场的空间开阔，客流量大，大风量设计的高静压管道机组是此类场所的最佳选择。

末端的选型1、风机盘管的选型风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种方法：（1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。

利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。

压力管道标准规格DN-公称直径Ф－外径大外径系列小外径系列Ф－外径DN15-ф22mm DN15-ф18mmDN20-ф27mm DN20-ф25mmDN25-ф34mm DN25-ф32mmDN32-ф42mm DN32-ф38mmDN40-ф48mm DN40-ф45mmDN50-ф60mm DN50-ф57mmDN65-ф76(73)mm DN65-ф73mmDN80-ф89mm DN80-ф89mmDN100-ф114mm DN100-ф108mmDN125-ф140mm DN125-ф133mmDN150-ф168mm DN150-ф159mmDN200-ф219mm DN200-ф219mmDN250-ф273mm DN250-ф273mmDN300-ф324mm DN300-ф325mmDN350-ф360mm DN350-ф377mmDN400-ф406mm DN400-ф426mmDN450-ф457mm DN450-ф480mmDN500-ф508mm DN500-ф530mmDN600-ф610mm DN600-ф630mm一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。

如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。

DN15的水管就是英制1/2"的水管，也是解放前的4分水管。

如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。

一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

二、标准：有英制标准和国际标准两种。

三、材质：材质就有很多，根据不同的需要。

1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。

2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。

---------------------------------------------------------------------我国水管的规格均采用我国法定单位的公称直径来标称的。

如DN20，就是表示公称直径20毫米的镀锌水管。

镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。

你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。

英国的单位是：1英尺（ft）=12英寸1英寸（in）=1000英丝（mil）。

DN-公称直径
小外径系列
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm
DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm
DN600-ф630mm，
一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

工程管道管径对照表1 英寸=25.4毫米=8英分1/2 是四分(4英分）DN153/4 是六分（6英分）DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012。

4管径2。

4.1管径应以mm为单位.2。

4。

2管径的表达方式应符合下列规定：1 水煤气输送钢管(镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示;3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表.建筑排水用硬聚氯乙烯管材规格用de（公称外径)×e（公称壁厚）表示（GB 5836.1—92）给水用聚丙烯（PP）管材规格用de×e表示(公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管:6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸:DN50；三寸管:3英寸:DN80（很多地方也标为DN75）；四寸管：4英寸:DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下:DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm等等..。
