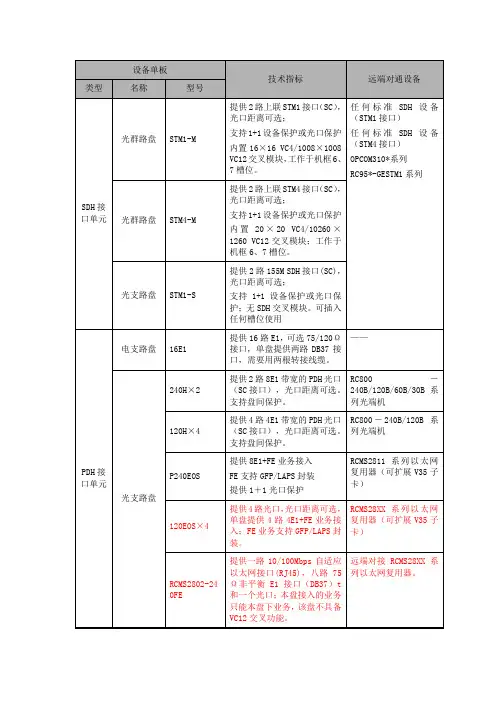

光端机1.标准型PDH光端机E1光端机单路E1光端机双路E1光端机四路E1光端机四路E1光端机四路E1光端机八路E1光端机八路E1光端机八路E1光端机八路E1光端机产品简述：标准型PDH光端机系列产品是通过光纤来远距离传送单路或多路E1业务，它采用了业内领先的技术及专用的超大规模集成电路，并结合专用数字复接芯片开发而成的光传输产品。
该类设备支持点到点组网，易于安装维护，配合机箱可实现局端、远端统一网管，可以迅速实现故障定位，在加快故障响应速度的同时，节省了运维成本。
标准型PDH光端机是北京瑞斯康科技发展有限公司根据市场需求，以超大规模集成电路为核心，采用业界功能完善的数字集成芯片，通过强大的研发团队相互配合研制生产的光传输设备。
该设备通过光来延伸现有的传输网络，支持一路或多路E1传输，适应于传统的PDH网络、SDH网络、DDN网、专网等，是一款性价比很高的光传输产品。
光端机分为台式设备和集中式机框设备，都具备高度集中的网络管理功能。
解决方案：功能特性：➢E1接口符合ITU-T 标准，支持2048Kbps±50 PPM透明传输。
➢采用超大规模ASIC芯片，功耗低，四层电路板设计，可靠性高。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢提供完备的告警与指示，可显示本端、远端设备的告警信息。
➢具备对远端设备掉电检测功能，用于监测远端设备实际工作状态。
➢光接口支持ALS功能，人性化设计，能够有效地控制非连接状态下光信号的输出，避免强光对调试人员的眼睛造成伤害，给与调试人员最大的保护。
➢E1线路支持本端、远端环回测试功能，便于设备开通、检测线路、排除故障点，降低运营商和用户的维护成本。

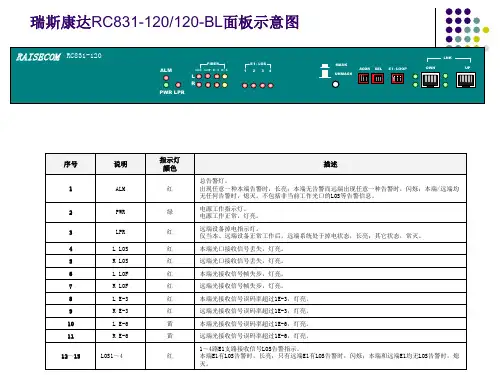

技术参数：电源（卡式设备参数E1接口光接口设备类型机箱物理尺寸工作环境工作温度：0～45℃相对湿度：≤90% 25℃光端机单路V35光端机和E1双路光端机产品简述：单路光端机是利用光纤远距离传输业务的通信设备，为路由器到路由器之间的远程连接提供了简便的解决方案，是一种WAN组网中较常用的光纤设备；而和E1双路光端机是在单路光端机的基础上增加了一路E1业务，也称“双路光纤Modem”，为路由器的远程连接和E1业务的远程接入同时提供了解决方案，而且配合网管型机箱，可实现局端、远端设备统一网管，可迅速的实现故障定位，节省了运维成本。

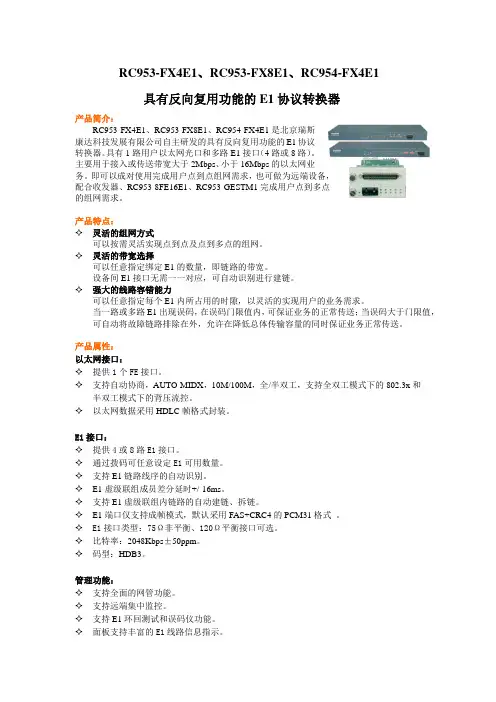

RC953-FX4E1、RC953-FX8E1、RC954-FX4E1具有反向复用功能的E1协议转换器产品简介：RC953-FX4E1、RC953-FX8E1、RC954-FX4E1是北京瑞斯康达科技发展有限公司自主研发的具有反向复用功能的E1协议转换器。
具有1路用户以太网光口和多路E1接口（4路或8路）。
主要用于接入或传送带宽大于2Mbps、小于16Mbps的以太网业务。
即可以成对使用完成用户点到点组网需求，也可做为远端设备，配合收发器、RC953-8FE16E1、RC953-GESTM1完成用户点到多点的组网需求。
产品特点：✧灵活的组网方式可以按需灵活实现点到点及点到多点的组网。
✧灵活的带宽选择可以任意指定绑定E1的数量，即链路的带宽。
设备间E1接口无需一一对应，可自动识别进行建链。
✧强大的线路容错能力可以任意指定每个E1内所占用的时隙，以灵活的实现用户的业务需求。
当一路或多路E1出现误码，在误码门限值内，可保证业务的正常传送；当误码大于门限值，可自动将故障链路排除在外，允许在降低总体传输容量的同时保证业务正常传送。
产品属性：以太网接口：✧提供1个FE接口。
✧支持自动协商，AUTO-MIDX，10M/100M，全/半双工，支持全双工模式下的802.3x和半双工模式下的背压流控。
✧以太网数据采用HDLC帧格式封装。
E1接口：✧提供4或8路E1接口。
✧通过拨码可任意设定E1可用数量。
✧支持E1链路线序的自动识别。
✧E1虚级联组成员差分延时+/-16ms。
✧支持E1虚级联组内链路的自动建链、拆链。
✧E1端口仅支持成帧模式，默认采用FAS+CRC4的PCM31格式。
✧E1接口类型：75Ω非平衡、120Ω平衡接口可选。
✧比特率：2048Kbps±50ppm。
✧码型：HDB3。
管理功能：✧支持全面的网管功能。
✧支持远端集中监控。
✧支持E1环回测试和误码仪功能。
✧面板支持丰富的E1线路信息指示。

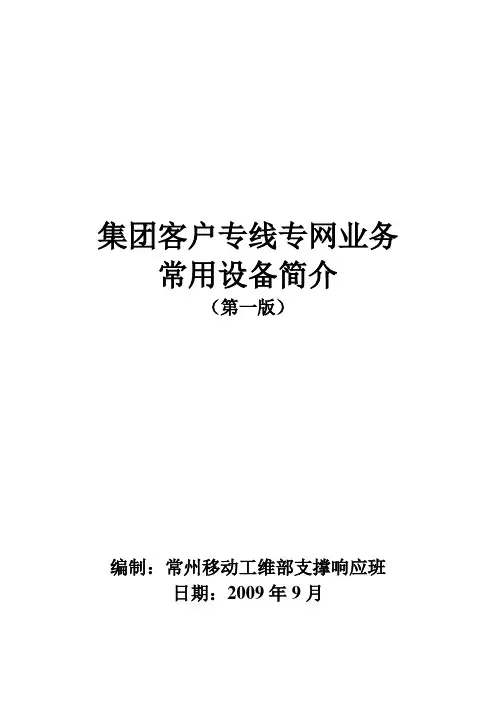

集团客户专线专网业务常用设备简介（第一版）编制：常州移动工维部支撑响应班日期：2009年9月目录第1章瑞斯康达系列 (3)1.1 光纤收发器RC512（10/100M自适应以太光-电转换设备） (3)1.2 光纤收发器RC511（10/100M自适应以太光-电转换设备） (3)1.3 协议转换器RC952（10/100Base-T快速以太网电口至单路E1接口转换器） (4)1.4 协议转换器RC905（10/100Base-T快速以太网电口至单路E1接口转换器） (4)1.5 多路协议转换器RC953&RC954 (5)1.6 E1接口阻抗转换器RC909 (5)1.7 以太网复用器RCMA2201-60/30（2路E1和1路10/100M自适应以太网复用器） (6)1.8 V.35光端机RC831-30-FV35（2M-PDH光转V.35接口） (6)1.9 V.35至E1协议转换器 (7)第2章华为IAD系列 (7)2.1 IAD101H、102H、104H (7)2.2 IAD208H (8)2.3 IAD132E（T） (9)第3章烽火系列 (10)3.1 烽火PDH (10)3.2 烽火光纤收发器 (11)3.3 烽火协议转换器 (11)第4章PBX系列 (12)4.1 佳和PBX (12)4.2 希华HC4800 PBX (13)第5章华为交换机 (14)5.1 华为交换机S2000系列 (14)5.2 华为交换机S3500系列 (14)第6章EPON设备 (14)6.1 ONU：用户端使用设备 (14)6.2 OLT：局端机房设备 (15)第7章连接线类 (16)7.1 网线 (16)7.2 光连接器 (17)7.3 法兰盘 (17)7.4 跳纤 (18)7.5 2M头 (18)7.6 同轴电缆 (19)第8章综合布线中常用工具及材料 (19)第1章瑞斯康达系列1.1 光纤收发器RC512（10/100M自适应以太光-电转换设备）光纤收发器RC512主要用于企事业单位集团互联网或集团语音（IAD方式）接入。
瑞斯康达公司光纤收发器配置方法
1.登陆
登陆地址：http://192.168.1.254
用户名：admin
登录密码：admin
2.配置端口VLAN
1）进行配置面面
选择左侧菜单“以太网业务管理”中“VLAN管理”选项，出现界面如下：
2）配置以太网端口（Link1口、Link2口、Link3口）
将GE1、GE2、GE3口的VLAN模式选择为“透传”，表示透传所有数据包，其他默认不做修改。
3）配置以太网端口（Link4口：连接光接收机）
将GE4口的VLAN模式选择为“TAG”，缺省VID填写规划的管理VLAN 号，其他默认不做修改。
4）点击“确定”按钮，确定配置信息。
3.配置保存
选择菜单“设备管理”中“配置文件管理”选项，出现界面如下：
点击保存按钮，保存上面的所有配置。
4.重启设备
当设备配置保存后，需要重启设备才能生效。
方法为：选择左侧菜单“设备管理”中“设备重启”选项，重启设备。

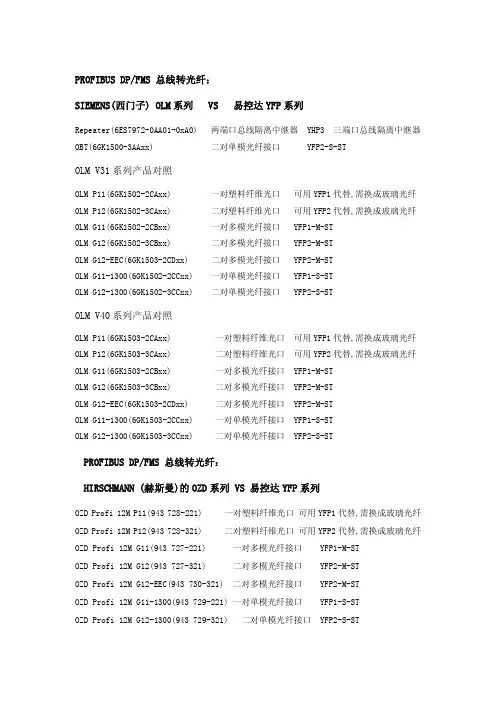

PROFIBUS DP/FMS 总线转光纤：SIEMENS(西门子) OLM系列 VS 易控达YFP系列Repeater(6ES7972-0AA01-0xA0) 两端口总线隔离中继器 YHP3 三端口总线隔离中继器 OBT(6GK1500-3AAxx) 二对单模光纤接口 YFP2-S-STOLM V31系列产品对照OLM P11(6GK1502-2CAxx) 一对塑料纤维光口 可用YFP1代替,需换成玻璃光纤 OLM P12(6GK1502-3CAxx) 二对塑料纤维光口 可用YFP2代替,需换成玻璃光纤 OLM G11(6GK1502-2CBxx) 一对多模光纤接口 YFP1-M-STOLM G12(6GK1502-3CBxx) 二对多模光纤接口 YFP2-M-STOLM G12-EEC(6GK1503-2CDxx) 二对多模光纤接口 YFP2-M-STOLM G11-1300(6GK1502-2CCxx) 一对单模光纤接口 YFP1-S-STOLM G12-1300(6GK1502-3CCxx) 二对单模光纤接口 YFP2-S-STOLM V40系列产品对照OLM P11(6GK1503-2CAxx) 一对塑料纤维光口 可用YFP1代替,需换成玻璃光纤 OLM P12(6GK1503-3CAxx) 二对塑料纤维光口 可用YFP2代替,需换成玻璃光纤 OLM G11(6GK1503-2CBxx) 一对多模光纤接口 YFP1-M-STOLM G12(6GK1503-3CBxx) 二对多模光纤接口 YFP2-M-STOLM G12-EEC(6GK1503-2CDxx) 二对多模光纤接口 YFP2-M-STOLM G11-1300(6GK1503-2CCxx) 一对单模光纤接口 YFP1-S-STOLM G12-1300(6GK1503-3CCxx) 二对单模光纤接口 YFP2-S-STPROFIBUS DP/FMS 总线转光纤：HIRSCHMANN (赫斯曼)的OZD系列 VS 易控达YFP系列OZD Profi 12M P11(943 728-221) 一对塑料纤维光口 可用YFP1代替,需换成玻璃光纤 OZD Profi 12M P12(943 728-321) 二对塑料纤维光口 可用YFP2代替,需换成玻璃光纤 OZD Profi 12M G11(943 727-221) 一对多模光纤接口 YFP1-M-STOZD Profi 12M G12(943 727-321) 二对多模光纤接口 YFP2-M-STOZD Profi 12M G12-EEC(943 730-321) 二对多模光纤接口 YFP2-M-STOZD Profi 12M G11-1300(943 729-221) 一对单模光纤接口 YFP1-S-STOZD Profi 12M G12-1300(943 729-321) 二对单模光纤接口 YFP2-S-STOZD Modbus PLUS G12(943 740-021) 二对多模光纤接口 YFB2-M-ST OZD Modbus PLUS G12-1300(943 821-021) 二对单模光纤接口 YFB2-S-ST OZD Genius G12(933 989-021) 二对多模光纤接 YFG2-M-ST OZD Genius G12-1300(934 233-021) 二对单模光纤接 YFG2-S-ST CONTROLNET总线转光纤:ROCKWELL(罗克韦尔)，AB的1786系列 VS 易控达YFN系列YFN产品型号 1786-产品组合 功 能 描 述YFN1-M-ST 1786-RPA :11786-RPFS:1单光口短距离光纤链路模块,不同的是光纤介质不同,YFN1使用多模光纤YFN1-M-ST 1786-RPA :11786-RPFM:1单光口中距离光纤链路模块,多模光纤,3KMYFN1-S-ST -- 单光口长距离光纤链路模块,单模光纤,20KMYFN2-M-ST -- 具有环环冗余功能的多模光纤链路模块双光口,有自愈保护功能AB的产品中具有环网功能的仅有单模产品YFN2-S-ST 1786-RPA :11786-RPFRL:1具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能AB的产品传10KM,YFN2传20KMYFN2-S-ST1786-RPA :11786-RPFRXL:1具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能,传20KMYHN31786-RPT或1786-RPTD两端口协议型隔离中继器YHN31786-RPA:11786-RPCD:1+n多端口协议型隔离中继器YFN1-M-ST +YHN31786-RPA:11786-RPFM:1+n可组成多端口星型结构的光纤链路模块MODBUS PLUS总线转光纤/S908 RIO总线转光纤：Schneider(施耐德)，Modicon(莫迪康)的490系列 VS 易控达YFB/YFS系列YFB/YFS产品型号 Modicon产品 功 能 描 述 YFB1-M-ST 490NRP25300单光口Modbus PLUS(MB+)光纤链路模块,多模光纤,传输3公里YFB1-S-ST --单光口长距离Modbus PLUS(MB+)光纤链路模块,单模光纤,20KMYFB2-M-ST490NRP25400NWFR85D200 具有环环冗余功能的多模光纤链路模块 双光口,有自愈保护功能YFB2-S-ST --具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能,20KMYFS1-M-ST --单光口S908 TIO总线光纤链路模块,多模光纤,传输3公里YFS1-S-ST --单光口长距离S908 Remote IO光纤链路模块,单模光纤,20KMYFS2-M-ST490NRP95400NWFR89D200 具有环环冗余功能的S908 Remote IO光纤链路模块 多模双光口,有自愈保护功能YFS2-S-ST --具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能,传20KMYHB3/YHS3NWRR85001(RR85 Repeater)两端口协议型隔离中继器PROFIBUS DP/FMS总线转光纤Phinex(菲尼克斯)的PSI系列 VS 易控达YFP系列YFP产品型号 Modicon产品 功 能 描 述 YFP2-M-ST PSI-MOS-PROFIBUS/FO 850 T 双光口冗余，多模光纤 YFP2-S-ST PSI-MOS-PROFIBUS/FO 1300 T 双光口冗余，单模光纤 YFP1-M-ST PSI-MOS-PROFIBUS/FO 850 E 单光口，多模光纤YFP1-S-ST PSI-MOS-PROFIBUS/FO 1300 E 单光口，单模光纤 YHP3PSI-MOS-DNET CAN/FO 850/BM:27 08 08 3PSI-MOS-DNET CAN/FO 850/EM:27 08 096电缆中继隔离器CC-LINK总线转光纤:Mitsubishi(三菱)的AJ65BT系列 VS 易控达YFK系列NS24产品型号Mitsubishi产品 功 能 描 述 及 备 注YFK1-M-ST AJ65SBT-RPS单光口CC-Link光纤链路模块,多模光纤,传输2公里YFK1-S-ST AJ65SBT-RPG单光口长距离CC-Link光纤链路模块,单模光纤,20KMYFK2-M-ST--具有环环冗余功能的多模光纤链路模块,有自愈保护功能YFK2-S-ST--具有环环冗余功能的单模光纤链路模块双光口,有自愈保护功能,20KMYHK3AJ65BT-RPT两端口协议型隔离中继器。

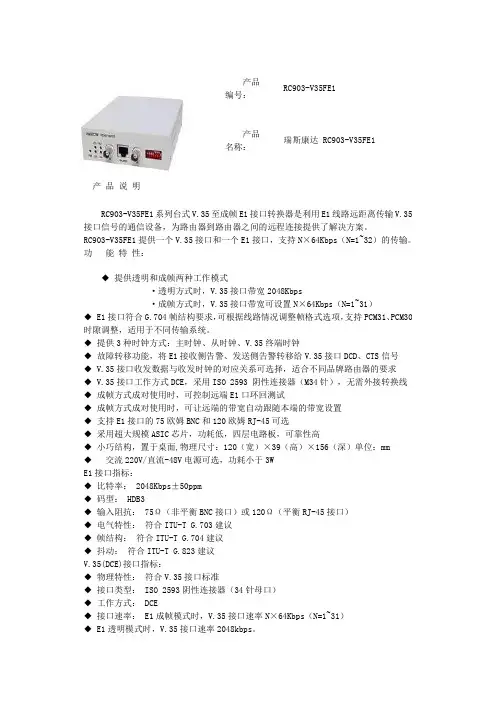

产品编号：RC903-V35FE1产品名称：瑞斯康达 RC903-V35FE1 产品说明RC903-V35FE1系列台式V.35至成帧E1接口转换器是利用E1线路远距离传输V.35接口信号的通信设备，为路由器到路由器之间的远程连接提供了解决方案。
