干式变压器的温升限值过负荷能力

干式变压器温度等级标准
干式变压器温度等级标准
一、运行环境
干式变压器的运行环境应符合下列规定：
1.空气中不得含有腐蚀金属和破坏绝缘的有害气体。

2.变压器运行时，应有良好的通风和合适的温度。

二、负荷情况
干式变压器的负荷情况可分为三种情况：
1.长期连续运行，负载率不低于25%。

2.季节性负载，在最高环境温度下，负载率不低于25%。

3.间断性负载，在最高环境温度下，负载率可达67%。

三、冷却方式
干式变压器一般采用自冷式冷却方式。

对于较大容量的干式变压器，可采用风冷或水冷等冷却方式。

四、绝缘材料
干式变压器的绝缘材料应符合以下规定：
1.具有良好的电气绝缘性能和耐热性能。

2.对于F级绝缘材料，其极限温度为155℃。

3.对于H级绝缘材料，其极限温度为180℃。

五、海拔与环境温度
对于干式变压器的使用，应考虑海拔与环境温度的影响。

具体标准如下：
1.海拔不超过1000米。

2.环境温度范围在-5℃至+40℃之间。

若环境温度超出此范围，需定制相应
的产品。

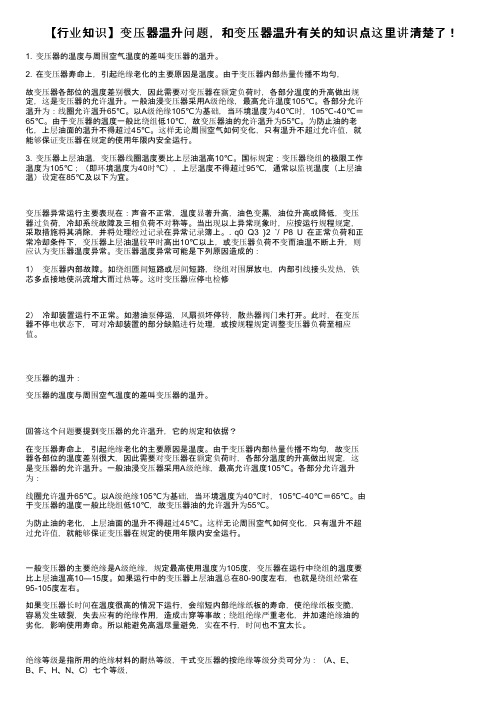

【行业知识】变压器温升问题，和变压器温升有关的知识点这里讲清楚了！1. 变压器的温度与周围空气温度的差叫变压器的温升。

 2. 在变压器寿命上，引起绝缘老化的主要原因是温度。

由于变压器内部热量传播不均匀，故变压器各部位的温度差别很大，因此需要对变压器在额定负荷时，各部分温度的升高做出规定，这是变压器的允许温升。

一般油浸变压器采用A级绝缘，最高允许温度105℃。

各部分允许温升为：线圈允许温升65℃。

以A级绝缘105℃为基础，当环境温度为40℃时，105℃-40℃＝65℃。

由于变压器的温度一般比绕组低10℃，故变压器油的允许温升为55℃。

为防止油的老化，上层油面的温升不得超过45℃。

这样无论周围空气如何变化，只有温升不超过允许值，就能够保证变压器在规定的使用年限内安全运行。

 3. 变压器上层油温，变压器线圈温度要比上层油温高10℃。

国标规定：变压器绕组的极限工作温度为105℃；（即环境温度为40时℃），上层温度不得超过95℃，通常以监视温度（上层油温）设定在85℃及以下为宜。

 变压器异常运行主要表现在：声音不正常，温度显著升高，油色变黑，油位升高或降低，变压器过负荷，冷却系统故障及三相负荷不对称等。

当出现以上异常现象时，应按运行规程规定，采取措施将其消除，并将处理经过记录在异常记录簿上。

. q0 Q3 }2 `/ P8 U 在正常负荷和正常冷却条件下，变压器上层油温较平时高出10℃以上，或变压器负荷不变而油温不断上升，则应认为变压器温度异常。

变压器温度异常可能是下列原因造成的： 1） 变压器内部故障。

如绕组匝间短路或层间短路，绕组对围屏放电，内部引线接头发热，铁芯多点接地使涡流增大而过热等。

这时变压器应停电检修 2） 冷却装置运行不正常。

如潜油泵停运，风扇损坏停转，散热器阀门未打开。

此时，在变压器不停电状态下，可对冷却装置的部分缺陷进行处理，或按规程规定调整变压器负荷至相应值。

 变压器的温升：变压器的温度与周围空气温度的差叫变压器的温升。

干式电力变压器技术参数和要求2023随着电力系统的不断发展和进步，干式电力变压器作为一种新型的变压器技术，逐渐受到了广泛的关注和应用。

本文将介绍干式电力变压器的技术参数和要求，以便更好地了解和应用这一技术。

一、技术参数1. 额定容量：干式电力变压器的额定容量是指其设计和运行的额定功率。

通常以千伏安（kVA）为单位进行表示，常见的额定容量有100kVA、500kVA、1000kVA等。

2. 额定电压：干式电力变压器的额定电压是指其设计和运行的额定电压等级。

根据不同的应用场景和需求，额定电压可以有多种选择，如10kV、35kV等。

3. 频率：干式电力变压器的频率通常与电力系统的频率保持一致，如50Hz或60Hz。

4. 绝缘等级：干式电力变压器的绝缘等级是指其绝缘材料和绝缘结构的耐压能力。

常见的绝缘等级有F级、H级等，代表了不同的耐压能力。

5. 温升：干式电力变压器的温升是指在额定负载下，变压器的温度升高。

通常以摄氏度（℃）为单位进行表示，常见的温升有80℃、100℃等。

二、技术要求1. 绝缘性能：干式电力变压器的绝缘性能是其关键要求之一。

要求变压器的绝缘材料具有良好的耐电压和耐热性能，以确保变压器在长期运行中不会发生绝缘击穿或绝缘老化等问题。

2. 散热性能：干式电力变压器的散热性能直接影响其运行的稳定性和寿命。

要求变压器具有良好的散热结构和散热介质，以有效地降低变压器的温升，保证其在额定负载下能够正常运行。

3. 噪音水平：干式电力变压器的噪音水平是其另一个重要要求。

要求变压器在运行时产生的噪音尽可能低，以减少对周围环境和人员的影响。

4. 可靠性：干式电力变压器的可靠性是其关键要求之一。

要求变压器具有良好的抗短路能力和抗过载能力，以确保其在各种异常情况下能够正常运行，并保护电力系统的安全稳定。

5. 维护便捷性：干式电力变压器的维护便捷性是其另一个重要要求。

要求变压器的结构设计合理，便于检修和维护，以减少维护工作的难度和成本。

力变压器的过负荷能力发布:2009-6-10 17:04 | 作者:wuguosheng | 来源:本站| 查看:4次| 字号: 小中大从热老化的观点出发，只要绝缘强度不下降，就可以长期过载运行。

对油浸式变压器，只要绕组温度不超过98度，油温不超过85度，对绝缘强度影响不大，可以长期运行对干式变压器按制造厂规定，视其绝缘材料而定众所周知，变压器过载运行会使温度升高，加快变压器绝缘的老化过程，降低变压器的使用寿命。

据研究统计，绝缘工作时的温度每升高8度，其寿命会减少一半。

但实际运行中，大部分变压器的负载都不是始终不变的常数，因此，变压器在不损坏绕组绝缘和不降低使用寿命的情况下，可以在短时间内过载运行，，但坚决不允许长期过载运行。

具体数值大概如下：（1）当超过负载1.3倍时，室外变压器允许过载时间为2h，室内为1h；（2）当超过负载1.6倍时，室外变压器允许过载时间为30min，室内为15min；（3）当超过负载1.75倍时，室外变压器允许过载时间为15min，室内为8min；（4）当超过负载2.0倍时，室外变压器允许过载时间为7.5min，室内为4min.瓦斯继电器动作值由变压器生产厂家在出厂前设定；1000KV A及以上容量的油浸式变压器才装设有温度信号计，一般规定正常运行时上层油温不超过85°，否则应发出信号提示值班人员。

最高不超过95°，超过则动作于跳开变压器各侧开关。

在冷却条件好，的情况下，允许一定的过负荷运行，但一切的过负荷运行都有依据当主变过负荷1。

2倍时，即电流达到额定电流的一点二倍，相应损耗增加是这样的设定主变在最大效率运行，即铜耗等于铁耗，而电流增加一点二倍时，铜耗增加的倍数是1。

44倍，在电压不变的情况下铁耗不变，那么总损耗相应增加到1。

22倍。

这将造成变压器的温度升高。

这个温度具体会上升到多少，可以通过温升试验求出来。

另外环境温度也是一个重要的因素，冬天气温低，过负荷的倍数相应可以高点，因为变压器的散热条件好，天气热的时候反之。

干变超温跳闸温度标准一、变压器温度干式变压器的温度是决定其是否需要跳闸的重要因素之一。

在正常运行时，干式变压器的温度应保持在80℃以下，但根据不同的负荷情况、环境温度和散热条件等因素，其温度控制范围会有所不同。

二、负荷情况干式变压器的负荷情况对其温度有着直接的影响。

在负荷较轻的情况下，干式变压器的温度可能相对较低，但随着负荷的增加，其温度也会逐渐升高。

因此，在设定干式变压器的超温跳闸温度时，需要考虑其当前的负荷情况。

三、环境温度环境温度是影响干式变压器温度的另一个重要因素。

在高温环境下，干式变压器的温度可能比在低温环境下更高。

因此，在设定超温跳闸温度时，需要考虑设备所在的环境温度。

四、散热条件干式变压器的散热条件也会影响其温度。

如果设备的散热条件较差，那么其温度可能会比正常情况下更高。

在这种情况下，需要采取措施改善设备的散热条件，如增加散热风扇或改善设备周围的空气流通等。

五、变压器材质干式变压器的材质也会影响其温度。

不同材质的变压器具有不同的热传导系数和热容，因此在设定超温跳闸温度时需要考虑变压器的材质。

六、运行时间干式变压器的运行时间也会影响其温度。

随着设备运行时间的增加，其温度也会逐渐升高。

因此，在设定超温跳闸温度时需要考虑设备的运行时间。

七、报警阈值报警阈值是指干式变压器温度达到需要发出警报的温度值。

通常情况下，报警阈值设定为比跳闸阈值低10℃左右。

当设备温度达到报警阈值时，应采取措施降低设备温度或减少负荷，避免设备过热。

八、跳闸阈值跳闸阈值是指干式变压器温度达到需要跳闸停机的温度值。

跳闸阈值需要根据变压器的热承受能力和保证设备安全来确定。

当设备温度达到跳闸阈值时，必须立即停机并采取措施降低设备温度，避免设备损坏或发生其他安全事故。

干式变压器过载运行标准
干式变压器是一种常见的变压器类型，其主要特点是绝缘性能好、维护方便、耐潮湿和防火等优点。

在实际应用中，干式变压器的过载运行标准是非常重要的，因为过载会对变压器的安全性和使用寿命产生影响。

干式变压器的过载运行标准通常涉及以下几个方面：
1.额定功率：干式变压器的额定功率是指变压器设计时规定的最大输出功率。

在使用过程中，干式变压器的负载应该低于额定功率，否则就会发生过载。

因此，干式变压器的过载运行标准应该包括其额定功率。

2.过载容量：过载容量是指干式变压器短时间内可以承受的额外负载。

通常情况下，干式变压器的过载容量为额定容量的10%-20%。

超过这个范围的过载容量会对干式变压器产生不良影响，因此应该尽量避免超负荷使用。

3.过载时间：过载时间是指干式变压器可以承受过载的时间。

一般来说，干式变压器的过载时间应该不超过2小时。

如果过载时间过长，会对变压器的绝缘性能和散热性能产生不利影响，甚至会导致变压器烧毁。

4.温升：温升是指干式变压器在过载工况下的温度升高。

在过载运行中，干式变压器的温升应该不超过其设计极限。

否则，会对变压器的绝缘性能和使用寿命产
生影响。

综上所述，干式变压器的过载运行标准包括额定功率、过载容量、过载时间和温升。

在使用干式变压器时，应该严格遵守这些标准，以确保变压器的安全性和使用寿命。

同时，也应该定期检测和维护干式变压器，以确保其正常运行。

变压器温升及过负荷运行的危险及运行管理一．变压器的温升1．温度限值变压器内部多采用绝缘A级绝缘材料，其最高耐受温度为105℃，当超过此值，即对绝缘造成损伤。

对采用ONAF冷却方式的变压器，顶层油温一般低于绕组最高温度约10℃左右。

所以为保证绕组最高温度不超过105℃，应使顶层油温保持在95℃以下。

2．强迫冷却变压器的运行条件强油循环冷却变压器运行时，必须投入冷却器。

空载和轻载时不应投入过多的冷却器(空载状态下允许短时不投)。

各种负载下投入冷却器的相应台数，应按制造厂的规定。

按温度和(或)负载投切冷却器的自动装置应保持正常。

油浸(自然循环)风冷和干式风冷变压器，风扇停止工作时，允许的负载和运行时间，应按制造厂的规定。

油浸风冷变压器当冷却系统故障停风扇后，顶层油温不超过65℃时，允许带额定负载运行。

强油循环风冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，允许带额定负载运行20min。

如20min后顶层油温尚未达到75℃，则允许上升到75℃，但在这种状态下运行的最长时间不得超过1h。

3．温度及油位异常的处理a.检查变压器的负载和冷却介质的温度，并与在同一负载和冷却介质温度下正常的温度核对；b.核对温度测量装置；c.检查变压器冷却装置或变压器室的通风情况。

若温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理；若不能立即停运修理，则值班人员应按现场规程的规定调整变压器的负载至允许运行温度下的相应容量。

在正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证明温度指示正确，则认为变压器已发生内部故障，应立即将变压器停运。

变压器在各种超额定电流方式下运行，若顶层油温超过105℃时，应立即降低负载。

变压器中的油因低温凝滞时，应不投冷却器空载运行，同时监视顶层油温，逐步增加负载，直至投入相应数量冷却器，转入正常运行。

当发现变压器的油面较当时油温所应有的油位显著降低时，应查明原因。

1、电力运行环境允许温度
《第1部分：总则》规定，电力变压器的环境温度最高气温不超过40℃，户内变压器最低气温不低于-5℃,户外变压器最低气温不低于-25℃。

2、运行时温升的限值
《电力变压器第2部分：温升》对油浸式电力变压器在连续额定容量稳态下的温升限值规定，见下表
对于铁芯、油箱中的结构件，以及绕组的外部联结件虽然不规定温升限值，但也不宜超过80K。

DL/T572-2010《电力变压器运行规程》对运行中的变压器顶层油温结合现场条件进一步作出了具体规定，见下表。

并指出，自然循环冷却变压器的顶层油温一般不宜经常超过85℃，以免绝缘材料的劣化加剧
3、干式电力变压器运行时温升的限值
《电力变压器第11部分：干式变压器》对于干式变压器的温升限值做出了规定，见下表，括号内字母为绝缘材料级别。

第二个表所列为各种绝缘材料的级别、材料名称及极限工作温度。
