干式变压器的温升限值 过负荷能力

力变压器的过负荷能力发布:2009-6-10 17:04 | 作者:wuguosheng | 来源:本站| 查看:4次| 字号: 小中大从热老化的观点出发，只要绝缘强度不下降，就可以长期过载运行。

对油浸式变压器，只要绕组温度不超过98度，油温不超过85度，对绝缘强度影响不大，可以长期运行对干式变压器按制造厂规定，视其绝缘材料而定众所周知，变压器过载运行会使温度升高，加快变压器绝缘的老化过程，降低变压器的使用寿命。

据研究统计，绝缘工作时的温度每升高8度，其寿命会减少一半。

但实际运行中，大部分变压器的负载都不是始终不变的常数，因此，变压器在不损坏绕组绝缘和不降低使用寿命的情况下，可以在短时间内过载运行，，但坚决不允许长期过载运行。

具体数值大概如下：（1）当超过负载1.3倍时，室外变压器允许过载时间为2h，室内为1h；（2）当超过负载1.6倍时，室外变压器允许过载时间为30min，室内为15min；（3）当超过负载1.75倍时，室外变压器允许过载时间为15min，室内为8min；（4）当超过负载2.0倍时，室外变压器允许过载时间为7.5min，室内为4min.瓦斯继电器动作值由变压器生产厂家在出厂前设定；1000KV A及以上容量的油浸式变压器才装设有温度信号计，一般规定正常运行时上层油温不超过85°，否则应发出信号提示值班人员。

最高不超过95°，超过则动作于跳开变压器各侧开关。

在冷却条件好，的情况下，允许一定的过负荷运行，但一切的过负荷运行都有依据当主变过负荷1。

2倍时，即电流达到额定电流的一点二倍，相应损耗增加是这样的设定主变在最大效率运行，即铜耗等于铁耗，而电流增加一点二倍时，铜耗增加的倍数是1。

44倍，在电压不变的情况下铁耗不变，那么总损耗相应增加到1。

22倍。

这将造成变压器的温度升高。

这个温度具体会上升到多少，可以通过温升试验求出来。

另外环境温度也是一个重要的因素，冬天气温低，过负荷的倍数相应可以高点，因为变压器的散热条件好，天气热的时候反之。

干式变压器的温升限值过负荷能力
干式变压器的温升限值
表 3—15 温升限值
部位绝缘系统温度（℃）最高温升（℃）
105（A）60
120（E）75
绕组（用电阻法丈量的温130（B）80
升）155（F）100
180（ H）125
220（C）150
死心、金属零件和其余相邻的资料
在任何状况下，不会出现使死心
自己、其余零件与其余相邻的资料
遇到伤害的温度
干式变压器的过负荷能力
（1）在 30min 内，过负荷能力比油浸式变压器的强。

（2）在~8h 内，过负荷能力比油浸式变压器的弱
（3）长久运转与油浸式变压器没什么差异。

参照 GB1094— 79《电力变压器》中相关规定（仅作参照），见表 3—16
表 3—16 干式变压器过负荷能力
过电流（ %）同意运转时间（ min ）
20 60
30 45
40 32
50 18
60 5。

干式变压器温升标准干式变压器是一种常用的电力设备，其工作原理是利用变压器的原理将电压降低或升高。

在使用干式变压器时，温升是一个非常重要的指标，因为过高的温度会导致设备的损坏和安全隐患。

因此，制定一套干式变压器温升标准是非常必要的。

一、干式变压器的温升标准干式变压器的温升标准是指在正常运行条件下，变压器的温度升高程度应该符合的要求。

根据国家标准，干式变压器的温升标准应分为两类，即F级和H级。

其中，F级变压器的温升标准是不超过80℃，而H级变压器的温升标准则是不超过125℃。

二、干式变压器的温升原因干式变压器的温升原因主要有两个，一个是由于铁心和线圈的电阻产生的热量，另一个是由于变压器的负载产生的热量。

其中，铁心和线圈的电阻产生的热量是固定的，而变压器的负载产生的热量则随着负载的变化而变化。

三、影响干式变压器温升的因素影响干式变压器温升的因素有很多，主要包括以下几个方面：1、变压器的负载大小和负载类型。

2、变压器的绕组温度。

3、变压器的环境温度和湿度。

4、变压器的散热条件。

5、变压器的设计和制造质量。

四、如何降低干式变压器的温升为了保证干式变压器的正常运行和延长设备的使用寿命，我们需要采取一些措施来降低变压器的温升。

1、提高变压器的散热条件。

在设计和安装变压器时，应该注意提高变压器的散热条件，如增加散热器面积、改善通风条件等。

2、减少变压器的负载。

在使用变压器时，应该尽量减少变压器的负载，避免超载和过载现象的发生。

3、优化变压器的设计和制造。

在设计和制造变压器时，应该注意提高变压器的效率和降低变压器的损耗，从而降低变压器的温升。

4、定期检查和维护变压器。

定期检查和维护变压器可以有效地发现和修复变压器的故障，避免变压器因故障而导致温升过高。

五、结论干式变压器温升标准的制定是非常必要的，它可以保证变压器的正常运行和安全使用。

在使用干式变压器时，我们应该注意降低变压器的温升，从而延长设备的使用寿命和提高设备的效率。

力变压器的过负荷能力发布:2009-6-10 17:04 | 作者:wuguosheng | 来源:本站| 查看:4次| 字号: 小中大从热老化的观点出发，只要绝缘强度不下降，就可以长期过载运行。

对油浸式变压器，只要绕组温度不超过98度，油温不超过85度，对绝缘强度影响不大，可以长期运行对干式变压器按制造厂规定，视其绝缘材料而定众所周知，变压器过载运行会使温度升高，加快变压器绝缘的老化过程，降低变压器的使用寿命。

据研究统计，绝缘工作时的温度每升高8度，其寿命会减少一半。

但实际运行中，大部分变压器的负载都不是始终不变的常数，因此，变压器在不损坏绕组绝缘和不降低使用寿命的情况下，可以在短时间内过载运行，，但坚决不允许长期过载运行。

具体数值大概如下：（1）当超过负载1.3倍时，室外变压器允许过载时间为2h，室内为1h；（2）当超过负载1.6倍时，室外变压器允许过载时间为30min，室内为15min；（3）当超过负载1.75倍时，室外变压器允许过载时间为15min，室内为8min；（4）当超过负载2.0倍时，室外变压器允许过载时间为7.5min，室内为4min.瓦斯继电器动作值由变压器生产厂家在出厂前设定；1000KV A及以上容量的油浸式变压器才装设有温度信号计，一般规定正常运行时上层油温不超过85°，否则应发出信号提示值班人员。

最高不超过95°，超过则动作于跳开变压器各侧开关。

在冷却条件好，的情况下，允许一定的过负荷运行，但一切的过负荷运行都有依据当主变过负荷1。

2倍时，即电流达到额定电流的一点二倍，相应损耗增加是这样的设定主变在最大效率运行，即铜耗等于铁耗，而电流增加一点二倍时，铜耗增加的倍数是1。

44倍，在电压不变的情况下铁耗不变，那么总损耗相应增加到1。

22倍。

这将造成变压器的温度升高。

这个温度具体会上升到多少，可以通过温升试验求出来。

另外环境温度也是一个重要的因素，冬天气温低，过负荷的倍数相应可以高点，因为变压器的散热条件好，天气热的时候反之。

变压器的过载允许值（原创实用版）目录1.变压器过载允许值的定义2.变压器过载的类型及特点3.变压器过载允许值的影响因素4.变压器过载允许值的具体数值5.变压器过载使用时的注意事项正文变压器过载允许值是指在特定时间内，变压器能够承受的超过其额定负荷的电流倍数。

过载是变压器运行中常见的一种现象，可能导致设备损坏、电路中断等问题，因此了解变压器过载允许值对于保障电力系统的稳定运行具有重要意义。

变压器过载的类型及特点主要包括以下几种：1.干式变压器：干式变压器的过载能力相对较强，通常允许不超过1.15 倍的额定负荷。

2.油浸式变压器：油浸式变压器的过载能力更强，最大允许不超过15%。

不过，在使用过程中需要注意通风，保持正常的工作温度。

变压器过载允许值的影响因素主要包括环境温度、负载类型和过载时长。

环境温度较高时，变压器的过载允许值会相应降低；不同类型的负载对变压器的过载允许值也有影响；过载时长越长，允许的过载倍数就越低。

根据国家规定，变压器在正常情况下是允许过载运行的。

油浸式变压器的过载能力及时间推荐值如下：- 过载 10%，变压器可持续运行 180 分钟；- 过载 20%，变压器可持续运行 150 分钟；- 过载 30%，变压器可持续运行 120 分钟；- 过载 60%，变压器可持续运行 45 分钟；- 过载 75%，变压器可持续运行 15 分钟；- 过载 100%，变压器可持续运行 7.5 分钟；- 过载 140%，变压器可持续运行 3.5 分钟；- 过载 200%，变压器可持续运行 1.5 分钟。

在使用变压器时，应注意以下事项以避免过载：1.选择合适的变压器：根据实际负载需求选择适当容量的变压器，避免负载过大导致过载。

2.合理分配负载：对于多台变压器，应合理分配负载，避免单台变压器过载。

3.定期检查和维护：定期检查变压器运行状态，及时发现并处理异常，确保设备正常运行。

总之，了解变压器的过载允许值有助于我们在实际应用中合理使用变压器，避免设备过载造成损坏。

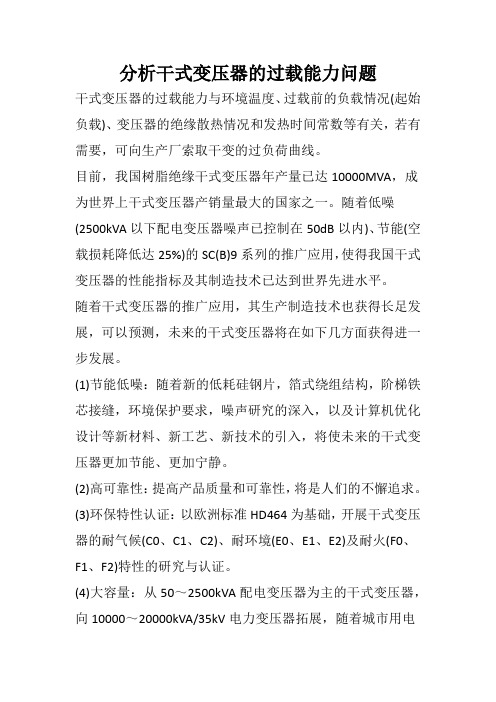

分析干式变压器的过载能力问题干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

目前，我国树脂绝缘干式变压器年产量已达10000MVA，成为世界上干式变压器产销量最大的国家之一。

随着低噪(2500kVA以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达25%)的SC(B)9系列的推广应用，使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。

随着干式变压器的推广应用，其生产制造技术也获得长足发展，可以预测，未来的干式变压器将在如下几方面获得进一步发展。

(1)节能低噪：随着新的低耗硅钢片，箔式绕组结构，阶梯铁芯接缝，环境保护要求，噪声研究的深入，以及计算机优化设计等新材料、新工艺、新技术的引入，将使未来的干式变压器更加节能、更加宁静。

(2)高可靠性：提高产品质量和可靠性，将是人们的不懈追求。

(3)环保特性认证：以欧洲标准HD464为基础，开展干式变压器的耐气候(C0、C1、C2)、耐环境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究与认证。

(4)大容量：从50～2500kVA配电变压器为主的干式变压器，向10000～20000kVA/35kV电力变压器拓展，随着城市用电负荷不断增加，城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心，35kV大容量的小区中心供电电力变压器将获广泛应用。

(5)多功能组合：从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。

(6)多领域发展：从以配电变压器为主，向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展。

其中，用于城市地铁及轨道交通的干式牵引变压器，电压有10、20和35kV三个等级，容量有800、2500和3300kVA，为减少谐波污染，从12脉波整流发展到24脉波整流;举世瞩目的长江三峡世界最大的840000kW发电机的励磁变压器，已由顺特厂研制成功，并通过了国家验收。

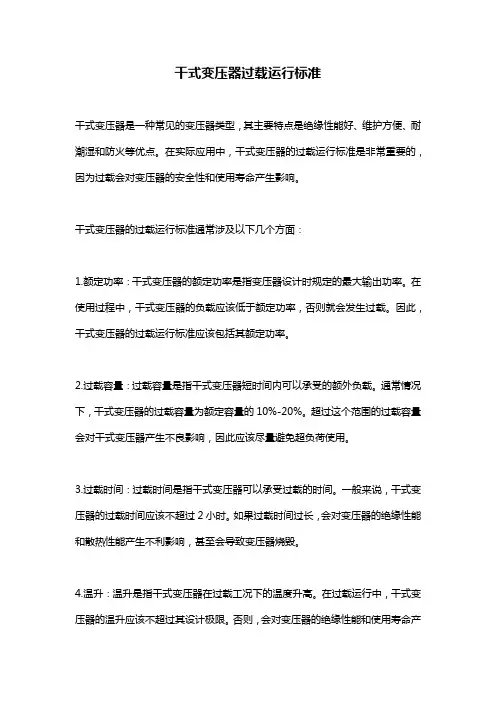

干式变压器过载运行标准
干式变压器是一种常见的变压器类型，其主要特点是绝缘性能好、维护方便、耐潮湿和防火等优点。

在实际应用中，干式变压器的过载运行标准是非常重要的，因为过载会对变压器的安全性和使用寿命产生影响。

干式变压器的过载运行标准通常涉及以下几个方面：
1.额定功率：干式变压器的额定功率是指变压器设计时规定的最大输出功率。

在使用过程中，干式变压器的负载应该低于额定功率，否则就会发生过载。

因此，干式变压器的过载运行标准应该包括其额定功率。

2.过载容量：过载容量是指干式变压器短时间内可以承受的额外负载。

通常情况下，干式变压器的过载容量为额定容量的10%-20%。

超过这个范围的过载容量会对干式变压器产生不良影响，因此应该尽量避免超负荷使用。

3.过载时间：过载时间是指干式变压器可以承受过载的时间。

一般来说，干式变压器的过载时间应该不超过2小时。

如果过载时间过长，会对变压器的绝缘性能和散热性能产生不利影响，甚至会导致变压器烧毁。

4.温升：温升是指干式变压器在过载工况下的温度升高。

在过载运行中，干式变压器的温升应该不超过其设计极限。

否则，会对变压器的绝缘性能和使用寿命产
生影响。

综上所述，干式变压器的过载运行标准包括额定功率、过载容量、过载时间和温升。

在使用干式变压器时，应该严格遵守这些标准，以确保变压器的安全性和使用寿命。

同时，也应该定期检测和维护干式变压器，以确保其正常运行。

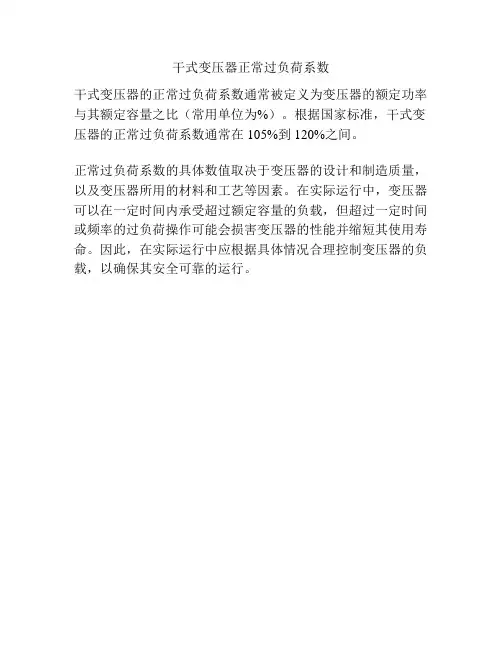

干式变压器正常过负荷系数
干式变压器的正常过负荷系数通常被定义为变压器的额定功率与其额定容量之比（常用单位为%）。

根据国家标准，干式变压器的正常过负荷系数通常在105%到120%之间。

正常过负荷系数的具体数值取决于变压器的设计和制造质量，以及变压器所用的材料和工艺等因素。

在实际运行中，变压器可以在一定时间内承受超过额定容量的负载，但超过一定时间或频率的过负荷操作可能会损害变压器的性能并缩短其使用寿命。

因此，在实际运行中应根据具体情况合理控制变压器的负载，以确保其安全可靠的运行。

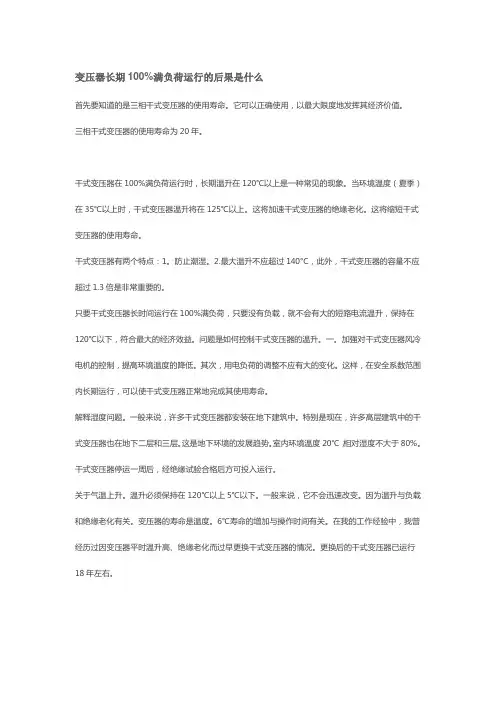

变压器长期100%满负荷运行的后果是什么首先要知道的是三相干式变压器的使用寿命。

它可以正确使用，以最大限度地发挥其经济价值。

三相干式变压器的使用寿命为20年。

干式变压器在100%满负荷运行时，长期温升在120℃以上是一种常见的现象。

当环境温度（夏季）在35℃以上时，干式变压器温升将在125℃以上。

这将加速干式变压器的绝缘老化。

这将缩短干式变压器的使用寿命。

干式变压器有两个特点：1。

防止潮湿。

2.最大温升不应超过140°C，此外，干式变压器的容量不应超过1.3倍是非常重要的。

只要干式变压器长时间运行在100%满负荷，只要没有负载，就不会有大的短路电流温升，保持在120℃以下，符合最大的经济效益。

问题是如何控制干式变压器的温升。

一。

加强对干式变压器风冷电机的控制，提高环境温度的降低。

其次，用电负荷的调整不应有大的变化。

这样，在安全系数范围内长期运行，可以使干式变压器正常地完成其使用寿命。

解释湿度问题。

一般来说，许多干式变压器都安装在地下建筑中。

特别是现在，许多高层建筑中的干式变压器也在地下二层和三层。

这是地下环境的发展趋势。

室内环境温度20℃，相对湿度不大于80%。

干式变压器停运一周后，经绝缘试验合格后方可投入运行。

关于气温上升。

温升必须保持在120℃以上5℃以下。

一般来说，它不会迅速改变。

因为温升与负载和绝缘老化有关。

变压器的寿命是温度。

6℃寿命的增加与操作时间有关。

在我的工作经验中，我曾经历过因变压器平时温升高、绝缘老化而过早更换干式变压器的情况。

更换后的干式变压器已运行18年左右。

为什么变压器会饱和变压器也在改变电流和电压，而变压器是改善电流和电压并改变电压在电路中的作用。

变压器也在不断地保证各种型号和问题的效率。

为了保证变压器的安全高效运行，必须经常观察变压器的状态。

一般来说，变压器也会饱和。

原因是什么？让我们和变压器制造商的小编辑一起分析一下：变压器饱和的原因是：通常直流分量过大，特别是脉冲宽度调整不当，容易引起铁心饱和。
