干式变压器的温升限值、过负荷能力

力变压器的过负荷能力发布:2009-6-10 17:04 | 作者:wuguosheng | 来源:本站| 查看:4次| 字号: 小中大从热老化的观点出发，只要绝缘强度不下降，就可以长期过载运行。

对油浸式变压器，只要绕组温度不超过98度，油温不超过85度，对绝缘强度影响不大，可以长期运行对干式变压器按制造厂规定，视其绝缘材料而定众所周知，变压器过载运行会使温度升高，加快变压器绝缘的老化过程，降低变压器的使用寿命。

据研究统计，绝缘工作时的温度每升高8度，其寿命会减少一半。

但实际运行中，大部分变压器的负载都不是始终不变的常数，因此，变压器在不损坏绕组绝缘和不降低使用寿命的情况下，可以在短时间内过载运行，，但坚决不允许长期过载运行。

具体数值大概如下：（1）当超过负载1.3倍时，室外变压器允许过载时间为2h，室内为1h；（2）当超过负载1.6倍时，室外变压器允许过载时间为30min，室内为15min；（3）当超过负载1.75倍时，室外变压器允许过载时间为15min，室内为8min；（4）当超过负载2.0倍时，室外变压器允许过载时间为7.5min，室内为4min.瓦斯继电器动作值由变压器生产厂家在出厂前设定；1000KV A及以上容量的油浸式变压器才装设有温度信号计，一般规定正常运行时上层油温不超过85°，否则应发出信号提示值班人员。

最高不超过95°，超过则动作于跳开变压器各侧开关。

在冷却条件好，的情况下，允许一定的过负荷运行，但一切的过负荷运行都有依据当主变过负荷1。

2倍时，即电流达到额定电流的一点二倍，相应损耗增加是这样的设定主变在最大效率运行，即铜耗等于铁耗，而电流增加一点二倍时，铜耗增加的倍数是1。

44倍，在电压不变的情况下铁耗不变，那么总损耗相应增加到1。

22倍。

这将造成变压器的温度升高。

这个温度具体会上升到多少，可以通过温升试验求出来。

另外环境温度也是一个重要的因素，冬天气温低，过负荷的倍数相应可以高点，因为变压器的散热条件好，天气热的时候反之。

干式变压器的允许温度和温升干式变压器是用于输电和电力分配领域的一种重要设备。

与液体冷却变压器不同，干式变压器是通过自然空气或强制风冷却的方式来保持运行温度。

因此，干式变压器的允许温度和温升是十分重要的性能指标。

本文将分别从允许温度和温升两个方面探讨干式变压器的相关知识。

允许温度干式变压器的允许温度是指变压器在长期运行过程中允许的最高温度，通常以绝缘材料的热稳定性和电气性能为限制条件。

根据变压器内部的电气结构、绝缘材料和制造工艺不同，允许温度也有所差异。

在常规情况下，干式变压器的允许温度一般为130°C，但是也有一些铜箔型干式变压器的允许温度可以达到155°C。

在使用干式变压器时，应该对允许温度有清晰的认识。

当变压器运行时，温度会随负载的变化而不断上升，直到达到允许温度为止。

因此，在设计和运行变压器时，需要考虑负载的变化以及环境温度等因素，以确保变压器能够在允许温度范围内正常运行。

温升干式变压器的温升指的是变压器内部的绕组和铁芯温度与环境温度之间的差值。

温升决定了变压器内部的热平衡状况，对变压器的使用寿命和运行可靠性有着至关重要的影响。

在一般情况下，干式变压器的温升不应超过铁芯的平均温升的限制，通常在100°C左右。

温升的大小与变压器的功率、电流密度、风扇数量和风道结构等因素有关系。

为了控制变压器的温升，需要对这些因素进行综合考虑和合理设计，确保变压器内外的温度平衡和制冷系统的正常运行。

总结干式变压器是电力输配电领域不可或缺的重要装备。

了解干式变压器的允许温度和温升对广大从业人员来说是十分重要的。

在变压器的设计、制造、安装和运行过程中，都需要严格控制允许温度和温升指标，以确保变压器的安全正常运行，同时优化变压器的制冷方案，提高变压器的使用寿命和可靠性。

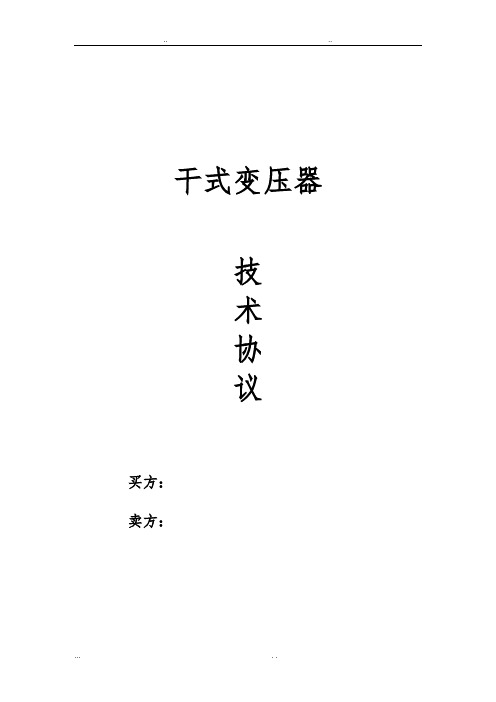

干式变压器技术协议买方：卖方：1 总则1.1 本技术条款明确了买卖双方关于变压器的使用条件、技术参数、技术要求等方面的容。

1.2 本技术条款中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规的条文。

卖方应提供符合本合同规定的，符合国家标准及行业通用性标准的产品。

2 使用条件2.1海拔高度：≤1000米2.2环境温度：2.2.1最高温度： +40℃2.2.2最低温度： -40℃2.2.3最大日温差： 25℃2.3最大相对湿度： 90%2.4日照强度： 0.1W/cm22.5覆冰厚度： 10mm2.6平均风速： 0.5m/s2.7最大风速： 35m/s2.8地震烈度（水平分量、垂直分量同时作用）水平分量 0.2g垂直分量 0.1g安全系数≥1.673 技术要求3.1设备的性能指标优于以下标准：GB1094.1～5 《电力变压器》GB311.1～6 《高压输变电设备的绝缘配合、高电压试验技术》GB4109 《高压套管技术条件》GB7354 《局部放电测量》GB/T17468 《电力变压器选用导则》GB7328 《变压器和电抗器的声级测定》GB1094.11－2007 《干式电力变压器部分》GB/T10228－2008 《干式电力变压器技术参数和要求》GB4208-1997 《外壳防护等级的分类》3.2、结构要求3.2.1 变压器为三相自耦干式变压器OSG系列。

3.2.2 运行前应能承受额定电压下3次冲击合闸。

3.2.3 变压器及其附件的技术条件应满足GB1094.11的要求。

3.2.4变压器在规定的工作条件、在各种部故障时，箱体不破坏。

3.2.5 干式变压器器身外部需要带外壳壳体。

成套风机冷却系统，并安装温控数字显示装置。

3.2.6 变压器的安全保护装置应符合GB1094.11标准。

3.2.7 铁芯：采用最新结构件表面处理工艺，附着力强外型美观；拉带、拉板结构,整体机械强度较高，噪声低。

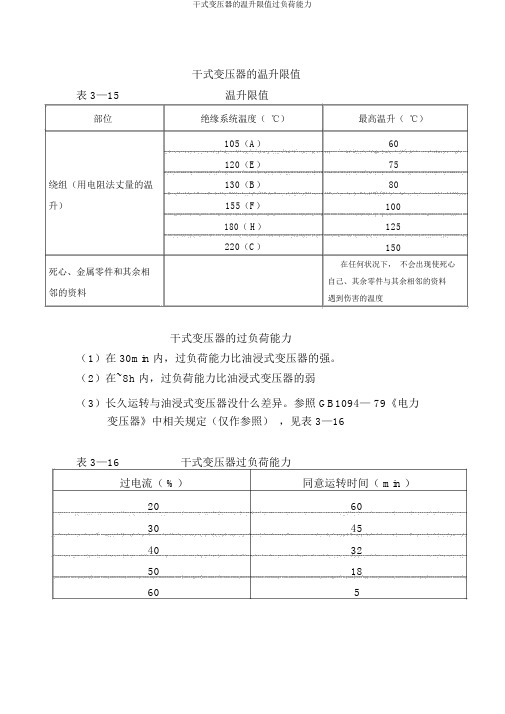

干式变压器的温升限值过负荷能力
干式变压器的温升限值
表 3—15 温升限值
部位绝缘系统温度（℃）最高温升（℃）
105（A）60
120（E）75
绕组（用电阻法丈量的温130（B）80
升）155（F）100
180（ H）125
220（C）150
死心、金属零件和其余相邻的资料
在任何状况下，不会出现使死心
自己、其余零件与其余相邻的资料
遇到伤害的温度
干式变压器的过负荷能力
（1）在 30min 内，过负荷能力比油浸式变压器的强。

（2）在~8h 内，过负荷能力比油浸式变压器的弱
（3）长久运转与油浸式变压器没什么差异。

参照 GB1094— 79《电力变压器》中相关规定（仅作参照），见表 3—16
表 3—16 干式变压器过负荷能力
过电流（ %）同意运转时间（ min ）
20 60
30 45
40 32
50 18
60 5。

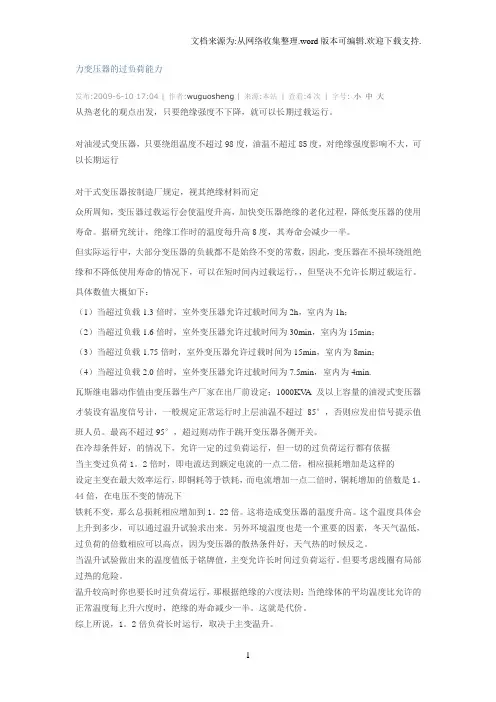

力变压器的过负荷能力发布:2009-6-10 17:04 | 作者:wuguosheng | 来源:本站| 查看:4次| 字号: 小中大从热老化的观点出发，只要绝缘强度不下降，就可以长期过载运行。

对油浸式变压器，只要绕组温度不超过98度，油温不超过85度，对绝缘强度影响不大，可以长期运行对干式变压器按制造厂规定，视其绝缘材料而定众所周知，变压器过载运行会使温度升高，加快变压器绝缘的老化过程，降低变压器的使用寿命。

据研究统计，绝缘工作时的温度每升高8度，其寿命会减少一半。

但实际运行中，大部分变压器的负载都不是始终不变的常数，因此，变压器在不损坏绕组绝缘和不降低使用寿命的情况下，可以在短时间内过载运行，，但坚决不允许长期过载运行。

具体数值大概如下：（1）当超过负载1.3倍时，室外变压器允许过载时间为2h，室内为1h；（2）当超过负载1.6倍时，室外变压器允许过载时间为30min，室内为15min；（3）当超过负载1.75倍时，室外变压器允许过载时间为15min，室内为8min；（4）当超过负载2.0倍时，室外变压器允许过载时间为7.5min，室内为4min.瓦斯继电器动作值由变压器生产厂家在出厂前设定；1000KV A及以上容量的油浸式变压器才装设有温度信号计，一般规定正常运行时上层油温不超过85°，否则应发出信号提示值班人员。

最高不超过95°，超过则动作于跳开变压器各侧开关。

在冷却条件好，的情况下，允许一定的过负荷运行，但一切的过负荷运行都有依据当主变过负荷1。

2倍时，即电流达到额定电流的一点二倍，相应损耗增加是这样的设定主变在最大效率运行，即铜耗等于铁耗，而电流增加一点二倍时，铜耗增加的倍数是1。

44倍，在电压不变的情况下铁耗不变，那么总损耗相应增加到1。

22倍。

这将造成变压器的温度升高。

这个温度具体会上升到多少，可以通过温升试验求出来。

另外环境温度也是一个重要的因素，冬天气温低，过负荷的倍数相应可以高点，因为变压器的散热条件好，天气热的时候反之。

干式变压器技术标准目次1 范围 (2)2 本标准涉及的文件、技术资料和图纸 (2)3 概述 (2)4 设备参数 (2)5 零部件清册 (2)6 检修专用工器具 (3)7 检修特殊安全措施 (3)8 维护保养 (4)9 检修工序及质量标准 (4)10检修记录 (5)1干式变压器技术标准1 范围本标准规定了干式变压器检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本标准适用于干式变压器大小修工作。

2 本标准涉及的文件、技术资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

Q/CDT 107 001-2005《电力设备交接和预防试验规程》树脂浇注式干式变压器使用说明书3 概述该变压器是采用德国HUBERS公司的树脂浇注设备及乔格公司的硅钢片剪切设备生产而成，产品的技术性能指标完全符合GB6450及国际电工IEC60076-11标准。

该产品具有如下几个特点：1）具有良好的阻燃性，使用安全，可安装在负荷中心;2）节能低耗;3）体积小、重量轻，便于安装;4）无污染，不需要特别的维护;5）耐潮湿;6）局部放电量小;7）机械强度高、无开裂。

4 设备参数5 零部件清册6 检修专用工器具7 检修特殊安全措施7.1 安全措施□办理电气第一种工作票。

□断开该变压器高压侧真空断路器，并断开其二次控制回路电源开关。

□断开该变压器低压侧空气断路器，并断开直流控制开关、储能开关。

□断开变压器温控器及冷却风扇电源开关。

□将该高低压侧断路器拉至检修位置。

□在高压器高低压侧各挂一组接地线。

□在断开的高低压侧开关操作手柄上挂“禁止合闸，有人工作”标示牌。

□在检修处设置围栏，挂“在此工作”标示牌。

变压器的过负荷能力力变压器的过负荷能力发布:2009-6-10 17:04 | 作者:wuguosheng | 来源:本站| 查看:4次| 字号: 小中大从热老化的观点出发，只要绝缘强度不下降，就可以长期过载运行。

对油浸式变压器，只要绕组温度不超过98度，油温不超过85度，对绝缘强度影响不大，可以长期运行对干式变压器按制造厂规定，视其绝缘材料而定众所周知，变压器过载运行会使温度升高，加快变压器绝缘的老化过程，降低变压器的使用寿命。

据研究统计，绝缘工作时的温度每升高8度，其寿命会减少一半。

但实际运行中，大部分变压器的负载都不是始终不变的常数，因此，变压器在不损坏绕组绝缘和不降低使用寿命的情况下，可以在短时间内过载运行，，但坚决不允许长期过载运行。

具体数值大概如下：（1）当超过负载1.3倍时，室外变压器允许过载时间为2h，室内为1h；（2）当超过负载1.6倍时，室外变压器允许过载时间为30min，室内为15min；（3）当超过负载1.75倍时，室外变压器允许过载时间为15min，室内为8min；（4）当超过负载2.0倍时，室外变压器允许过载时间为7.5min，室内为4min.瓦斯继电器动作值由变压器生产厂家在出厂前设定；1000KV A及以上容量的油浸式变压器才装设有温度信号计，一般规定正常运行时上层油温不超过85°，否则应发出信号提示值班人员。

最高不超过95°，超过则动作于跳开变压器各侧开关。

在冷却条件好，的情况下，允许一定的过负荷运行，但一切的过负荷运行都有依据当主变过负荷1。

2倍时，即电流达到额定电流的一点二倍，相应损耗增加是这样的设定主变在最大效率运行，即铜耗等于铁耗，而电流增加一点二倍时，铜耗增加的倍数是1。

44倍，在电压不变的情况下铁耗不变，那么总损耗相应增加到1。

22倍。

这将造成变压器的温度升高。

这个温度具体会上升到多少，可以通过温升试验求出来。

另外环境温度也是一个重要的因素，冬天气温低，过负荷的倍数相应可以高点，因为变压器的散热条件好，天气热的时候反之。

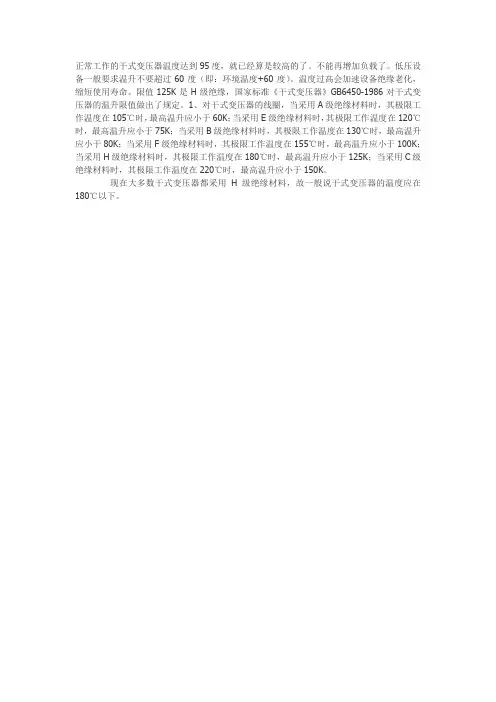

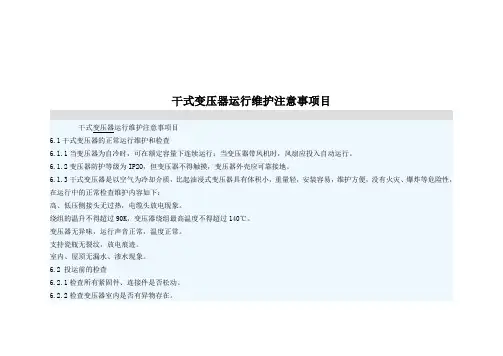

正常工作的干式变压器温度达到95度，就已经算是较高的了。

不能再增加负载了。

低压设备一般要求温升不要超过60度（即：环境温度+60度）。

温度过高会加速设备绝缘老化，缩短使用寿命。

限值125K是H级绝缘，国家标准《干式变压器》GB6450-1986对干式变压器的温升限值做出了规定。

1、对干式变压器的线圈，当采用A级绝缘材料时，其极限工作温度在105℃时，最高温升应小于60K；当采用E级绝缘材料时，其极限工作温度在120℃时，最高温升应小于75K；当采用B级绝缘材料时，其极限工作温度在130℃时，最高温升应小于80K；当采用F级绝缘材料时，其极限工作温度在155℃时，最高温升应小于100K；当采用H级绝缘材料时，其极限工作温度在180℃时，最高温升应小于125K；当采用C级绝缘材料时，其极限工作温度在220℃时，最高温升应小于150K。

现在大多数干式变压器都采用H级绝缘材料，故一般说干式变压器的温度应在180℃以下。

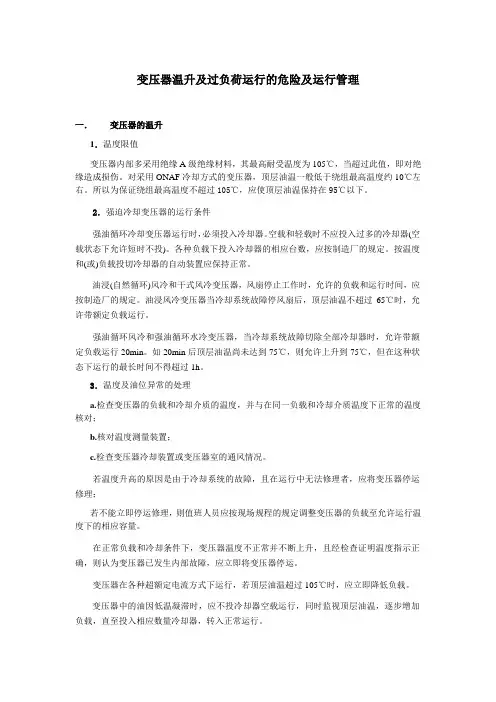

变压器温升及过负荷运行的危险及运行管理一．变压器的温升1．温度限值变压器内部多采用绝缘A级绝缘材料，其最高耐受温度为105℃，当超过此值，即对绝缘造成损伤。

对采用ONAF冷却方式的变压器，顶层油温一般低于绕组最高温度约10℃左右。

所以为保证绕组最高温度不超过105℃，应使顶层油温保持在95℃以下。

2．强迫冷却变压器的运行条件强油循环冷却变压器运行时，必须投入冷却器。

空载和轻载时不应投入过多的冷却器(空载状态下允许短时不投)。

各种负载下投入冷却器的相应台数，应按制造厂的规定。

按温度和(或)负载投切冷却器的自动装置应保持正常。

油浸(自然循环)风冷和干式风冷变压器，风扇停止工作时，允许的负载和运行时间，应按制造厂的规定。

油浸风冷变压器当冷却系统故障停风扇后，顶层油温不超过65℃时，允许带额定负载运行。

强油循环风冷和强油循环水冷变压器，当冷却系统故障切除全部冷却器时，允许带额定负载运行20min。

如20min后顶层油温尚未达到75℃，则允许上升到75℃，但在这种状态下运行的最长时间不得超过1h。

3．温度及油位异常的处理a.检查变压器的负载和冷却介质的温度，并与在同一负载和冷却介质温度下正常的温度核对；b.核对温度测量装置；c.检查变压器冷却装置或变压器室的通风情况。

若温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理；若不能立即停运修理，则值班人员应按现场规程的规定调整变压器的负载至允许运行温度下的相应容量。

在正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证明温度指示正确，则认为变压器已发生内部故障，应立即将变压器停运。

变压器在各种超额定电流方式下运行，若顶层油温超过105℃时，应立即降低负载。

变压器中的油因低温凝滞时，应不投冷却器空载运行，同时监视顶层油温，逐步增加负载，直至投入相应数量冷却器，转入正常运行。

当发现变压器的油面较当时油温所应有的油位显著降低时，应查明原因。
