SMT红胶推力测试表

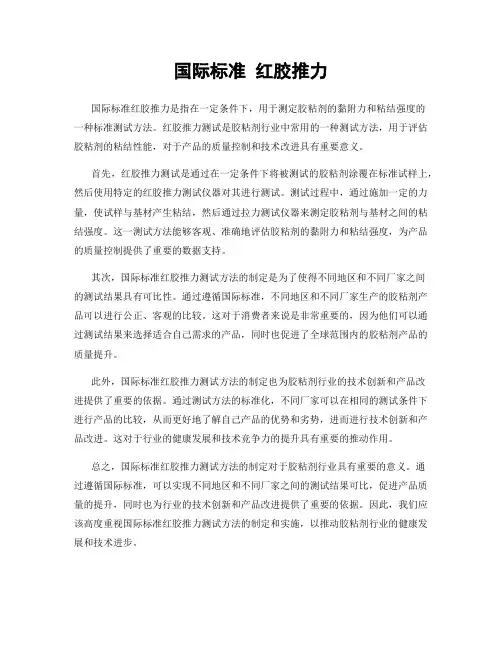

国际标准红胶推力国际标准红胶推力是指在一定条件下，用于测定胶粘剂的黏附力和粘结强度的一种标准测试方法。

红胶推力测试是胶粘剂行业中常用的一种测试方法，用于评估胶粘剂的粘结性能，对于产品的质量控制和技术改进具有重要意义。

首先，红胶推力测试是通过在一定条件下将被测试的胶粘剂涂覆在标准试样上，然后使用特定的红胶推力测试仪器对其进行测试。

测试过程中，通过施加一定的力量，使试样与基材产生粘结，然后通过拉力测试仪器来测定胶粘剂与基材之间的粘结强度。

这一测试方法能够客观、准确地评估胶粘剂的黏附力和粘结强度，为产品的质量控制提供了重要的数据支持。

其次，国际标准红胶推力测试方法的制定是为了使得不同地区和不同厂家之间的测试结果具有可比性。

通过遵循国际标准，不同地区和不同厂家生产的胶粘剂产品可以进行公正、客观的比较。

这对于消费者来说是非常重要的，因为他们可以通过测试结果来选择适合自己需求的产品，同时也促进了全球范围内的胶粘剂产品的质量提升。

此外，国际标准红胶推力测试方法的制定也为胶粘剂行业的技术创新和产品改进提供了重要的依据。

通过测试方法的标准化，不同厂家可以在相同的测试条件下进行产品的比较，从而更好地了解自己产品的优势和劣势，进而进行技术创新和产品改进。

这对于行业的健康发展和技术竞争力的提升具有重要的推动作用。

总之，国际标准红胶推力测试方法的制定对于胶粘剂行业具有重要的意义。

通过遵循国际标准，可以实现不同地区和不同厂家之间的测试结果可比，促进产品质量的提升，同时也为行业的技术创新和产品改进提供了重要的依据。

因此，我们应该高度重视国际标准红胶推力测试方法的制定和实施，以推动胶粘剂行业的健康发展和技术进步。

批准文件编号制定日期页 次NO.12如发现推力不符合4如有元件被推掉，5取产品时需注意不6在每次开线或转换如在PCBA 元件焊点进行推力测试及判9用量更改履历序号①②③推力计1更改内容变更依据确认/日期批准SOT/SOPIC/≥3.05KG物料编码名称规格型号工装/设备数量手套/指套佩戴标准7SOIC:8PIN及以上≥3.0KG 78SOIC:8PIN以下≥2.0KG5贴片二极管≥1.5KG 3测试时必须缓慢加力（无冲击），达到标准力度即可。

不可迅速加力或超过标准力度后仍持续加力，以免损坏元器件；6贴片三极管≥2.0KG ≥1.5KG 31206≥2.0KG 注意事项：42010≥2.5KG 4结束①测试合格的产品要求摆放于周转车内；②整理并收好推力测试仪，测试结束；20805测试前确认推力测试仪是否正常，测试仪是否在有效校验日期范围内；规格图示红胶推力标准10603≥1.3KG 2、取PCB板①取经过回流焊后的PCB组件，平放于工作台上。

②待PCB 板冷却至常温后，可做推力测试；3、推力测试①左手拿PCB板，右手拿推力测试仪，推头与元件成45度角（见图二、图三），不同元件的推力位置及推力方向见右图；②测推力时，按元件由大到小的顺序依次测试，各种零件推力标准符合右图要求；③每推完一个零件，一定要重新归零，再进行下一个推力测试。

页 码1/1步骤流程操作要求1、确认推力测试仪①取推力测试仪，确认推力计在校验有效期内；②选择适当推头，安装推头；③推力计归零,使其指针对转“0”刻度位置（见图一）；文件版本岗位名称推力测试2017.05.08标准工时/1/1PE 策划作 业 指 导 书产品名称PCBA红胶制程技术品管生产产品型号通用图一：图三：佩戴静电手环、手套图二：。

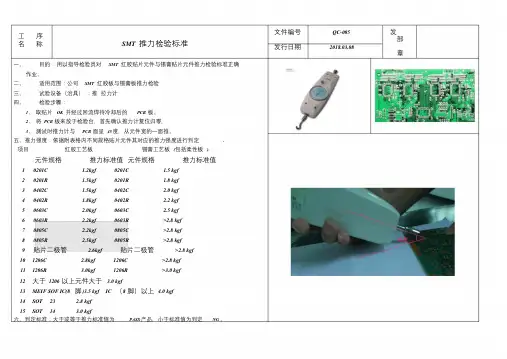

工序名称SMT 推力检验标准文件编号QC-005 发部发行日期2018.03.08章一、目的：用以指导检验员对SMT 红胶贴片元件与锡膏贴片元件推力检验标准正确作业。

二、适用范围：公司SMT 红胶板与锡膏板推力检验三、试验设备（治具）：推拉力计四、检验步骤：1、取贴片OK 并经过回流焊待冷却后的PCB 板。

2、将PCB 板来放于检验台，首先确认推力计复位归零，3、测试时推力计与PCB 面呈45 度，从元件宽的一面推。

五、推力强度：依据附表格内不同规格贴片元件其对应的推力强度进行判定.项目红胶工艺板锡膏工艺板(包括柔性板) 元件规格推力标准值元件规格推力标准值1 0201C 1.2kgf 0201C 1.5 kgf2 0201R 1.5kgf 0201R 1.8 kgf3 0402C 1.5kgf 0402C 2.0 kgf4 0402R 1.8kgf 0402R 2.2 kgf5 0603C 2.0kgf 0603C 2.5 kgf6 0603R 2.2kgf 0603R >2.8 kgf7 0805C 2.2kgf 0805C >2.8 kgf8 0805R 2.5kgf 0805R >2.8 kgf9 贴片二极管 2.6kgf 贴片二极管>2.8 kgf10 1206C 2.8kgf 1206C >2.8 kgf11 1206R 3.0kgf 1206R >3.0 kgf12 大于1206以上元件大于 3.0 kgf13 MEIF SOF IC(8 脚)3.5 kgf IC （8 脚）以上 4.0 kgf14 SOT 23 2.8 kgf15 SOT 14 3.0 kgf六、判定标准：大于或等于推力标准值为PASS 产品，小于标准值为判定NG 。

红胶推力标准参考红胶过完回流焊冷却后在PCB上的力度,一般我们用推力计测试.下面为您推荐测试方法及标准：第一种：测试时推力计与PCB是呈30-45度，从元件的宽边去推，力分别是：0603C 1.5KGF0603R 1.8KGF0805C/1206C 1.75KGF0805R/1206R 2.0KGFMELF 2.0KGFSOT/SOPIC 3.5KGF第二种是测试时推力计与PCB水平方向，也是从元件的宽边去推，力分别是：0402 0.8KGF0603 0.85KGFSOT 1.2KGF第三种，是参照ＩＰＣ-610C）件类型最小推力元件类型最小推力0603 1.2Kg 二极管 2.5Kg0805 1.5Kg 三极管 2.5Kg1206 1.8Kg IC 2.5KgSMT红胶是单一组分常温储藏受热后迅速固化的环氧树脂胶粘剂，其容许低温度固化，超高速微少量涂敷仍可保持没有拉丝、溢胶、塌陷的稳定形状，其“剪切稀化”粘度特性和低吸湿性，非常适合应用于常温孔版印刷的SMT工艺，胶点形状非常容易控制，储存稳定且具有优良的耐热冲击性能和电气性能，使用安全，完全符合环保要求。

二、红胶的性质红胶具有粘度流动性，温度特性，润湿特性等。

根据红胶的这个特性，故在生产中，利用红胶的目的就是使零件牢固地粘贴于PCB表面，防止其掉落。

三、红胶的应用：在印刷机或点胶机上使用：1、为保持贴片胶的品质，请置于冰箱内冷藏（5±3℃）储存；2、从冰箱中取出使用前，应放在室温下回温；3、可以使用甲苯或醋酸乙酯来清洗胶管。

点胶：1、在点胶管中加入后塞，可以获得更稳定的点胶量；2、推荐的点胶温度为30-35℃；3、分装点胶管时，请使用专用胶水分装机进行分装，以防止在胶水中混入气泡。

刮胶：推荐的刮胶温度为30-35℃。

注意：红胶从冷藏环境中移出后，到达室温前不可打开使用。

为避免污染原装产品，不得将任何使用过的贴片胶倒回原包装内。

四、红胶的工艺方式：1、印刷方式：钢网刻孔要根据零件的类型，基材的性能来决定，其厚度和孔的大小及形状。
