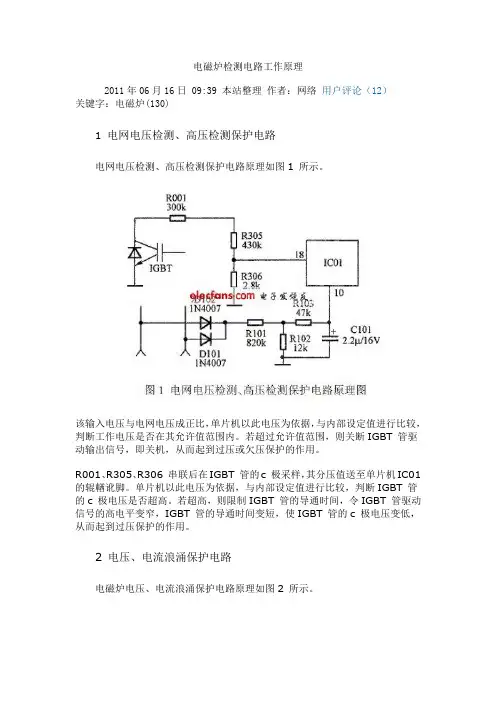

电磁炉检测电路工作原理2011年06月16日 09:39 本站整理作者：网络用户评论（12）关键字：电磁炉(130)1电网电压检测、高压检测保护电路电网电压检测、高压检测保护电路原理如图1 所示。

该输入电压与电网电压成正比，单片机以此电压为依据，与内部设定值进行比较，判断工作电压是否在其允许值范围内。

若超过允许值范围，则关断IGBT 管驱动输出信号，即关机，从而起到过压或欠压保护的作用。

R001、R305、R306 串联后在IGBT 管的c 极采样，其分压值送至单片机IC01 的辊輶讹脚。

单片机以此电压为依据，与内部设定值进行比较，判断IGBT 管的c 极电压是否超高。

若超高，则限制IGBT 管的导通时间，令IGBT 管驱动信号的高电平变窄，IGBT 管的导通时间变短，使IGBT 管的c 极电压变低，从而起到过压保护的作用。

2 电压、电流浪涌保护电路电磁炉电压、电流浪涌保护电路原理如图2 所示。

当电网中有浪涌脉冲干扰时，经C601 直接耦合，再经R606、R609 分压，D601 整流后，送至单片机IC01 的①脚，单片机关闭IGBT 管驱动信号，IGBT 管截止。

其中，C602 为高频旁路电容，D604 为钳位二极管，主要作用是为了防止送至单片机的浪涌取样电压过高而烧毁单片机。

当电网中有电流型浪涌脉冲时，康铜丝产生较高的浪涌脉冲（相对GND 是负电压），此脉冲经R010、R011 分压，送至运放IC601 的②脚，运放的③脚为基准参考电压。

3 上电延时保护电路上电延时保护电路原理如图3 所示。

上电保护电路主要由R601、R602、D602、R810、Q803等组成。

当插上电源后，+310 V 电压经R601、R602 降压，D602 整流后，使Q803 导通，使得Q801 的基极电压为低电平，IGBT 管截止，从而保护IGBT 管。

4 电流检测保护及检锅电路当电流从IGBT 管的e 极（GND）经康铜丝流回整流桥的“-”端时，在康铜丝上产生相对GND 的负电压，电压经由R012、C012、R016、IC601 构成的反相放大器放大，再经R017、VR1、R013 分压后输入单片机IC01的辊輴讹脚进行处理，输入单片机的电压与流过康铜丝的电流成正比。

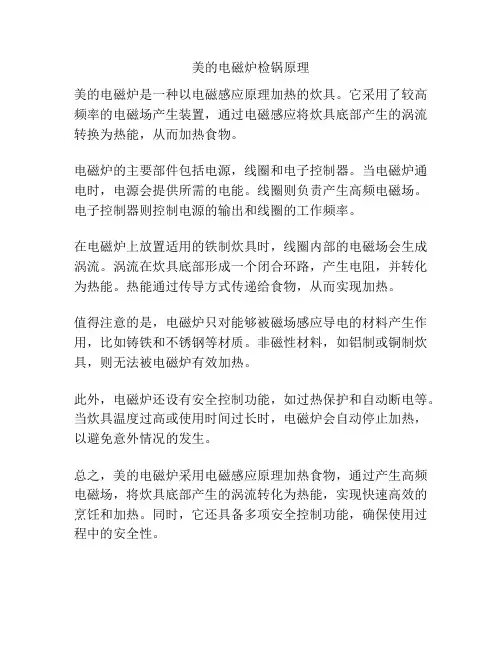

美的电磁炉检锅原理
美的电磁炉是一种以电磁感应原理加热的炊具。

它采用了较高频率的电磁场产生装置，通过电磁感应将炊具底部产生的涡流转换为热能，从而加热食物。

电磁炉的主要部件包括电源，线圈和电子控制器。

当电磁炉通电时，电源会提供所需的电能。

线圈则负责产生高频电磁场。

电子控制器则控制电源的输出和线圈的工作频率。

在电磁炉上放置适用的铁制炊具时，线圈内部的电磁场会生成涡流。

涡流在炊具底部形成一个闭合环路，产生电阻，并转化为热能。

热能通过传导方式传递给食物，从而实现加热。

值得注意的是，电磁炉只对能够被磁场感应导电的材料产生作用，比如铸铁和不锈钢等材质。

非磁性材料，如铝制或铜制炊具，则无法被电磁炉有效加热。

此外，电磁炉还设有安全控制功能，如过热保护和自动断电等。

当炊具温度过高或使用时间过长时，电磁炉会自动停止加热，以避免意外情况的发生。

总之，美的电磁炉采用电磁感应原理加热食物，通过产生高频电磁场，将炊具底部产生的涡流转化为热能，实现快速高效的烹饪和加热。

同时，它还具备多项安全控制功能，确保使用过程中的安全性。

博泰电磁炉振荡、检锅及IGBT驱动电路原理分析
A点接同步信号（方波）输出端，当A点有方
波输入时、经C3微分后变成三角波（B点），与C
点电压进行比较，当V10>V11时，V13为OFF，Q8
导通，E点输出低电平。

当V8<V9时，V13为ON，Q
7导通，E点输出高电平。

“C点输入的电压越高,V13处于ON的时间越
长,电磁炉的加热功率越大,反之越小”。

CPU通过电流检测炉面无锅时，并自动发出检
锅脉冲至E点，使IGBT瞬间打开，再判断A端的
脉冲个数。

如：7＞脉冲个数＞0则判断有锅，PWM有输出
0=脉冲个数＞7则判断无锅，连续30秒后自动关
机。

本网站试开通微、小企业商家广告业务；维修点推
荐项目。

收费实惠有效果！欢迎在QQ或邮箱联
系！。

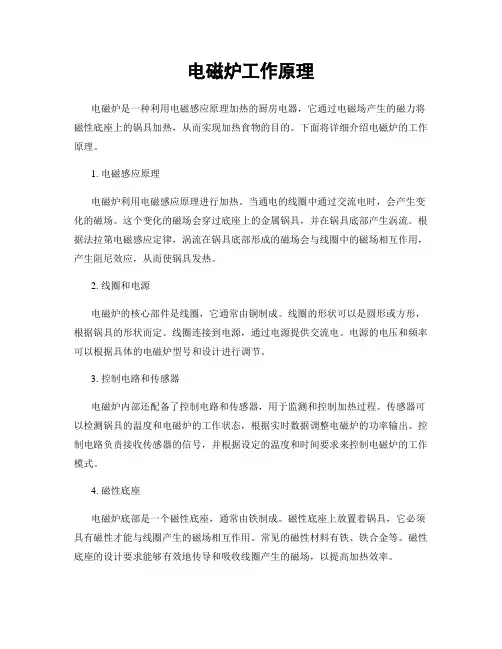

电磁炉工作原理电磁炉是一种利用电磁感应原理加热的厨房电器，它通过电磁场产生的磁力将磁性底座上的锅具加热，从而实现加热食物的目的。

下面将详细介绍电磁炉的工作原理。

1. 电磁感应原理电磁炉利用电磁感应原理进行加热。

当通电的线圈中通过交流电时，会产生变化的磁场。

这个变化的磁场会穿过底座上的金属锅具，并在锅具底部产生涡流。

根据法拉第电磁感应定律，涡流在锅具底部形成的磁场会与线圈中的磁场相互作用，产生阻尼效应，从而使锅具发热。

2. 线圈和电源电磁炉的核心部件是线圈，它通常由铜制成。

线圈的形状可以是圆形或方形，根据锅具的形状而定。

线圈连接到电源，通过电源提供交流电。

电源的电压和频率可以根据具体的电磁炉型号和设计进行调节。

3. 控制电路和传感器电磁炉内部还配备了控制电路和传感器，用于监测和控制加热过程。

传感器可以检测锅具的温度和电磁炉的工作状态，根据实时数据调整电磁炉的功率输出。

控制电路负责接收传感器的信号，并根据设定的温度和时间要求来控制电磁炉的工作模式。

4. 磁性底座电磁炉底部是一个磁性底座，通常由铁制成。

磁性底座上放置着锅具，它必须具有磁性才能与线圈产生的磁场相互作用。

常见的磁性材料有铁、铁合金等。

磁性底座的设计要求能够有效地传导和吸收线圈产生的磁场，以提高加热效率。

5. 加热原理当电磁炉通电后，线圈产生的交变磁场会穿过磁性底座和锅具底部。

在锅具底部，磁场与涡流相互作用，使涡流受到阻尼效应，产生热量。

这种热量通过传导和对流传递给锅具中的食物，从而实现加热的目的。

由于电磁炉的加热原理是通过涡流直接加热锅具底部，因此加热效率高，加热速度快。

6. 安全性电磁炉具有一些安全性设计，以保证使用过程中的安全。

例如，电磁炉通常具有过热保护功能，当温度过高时会自动断电。

此外，电磁炉的磁场仅在磁性底座上产生，不会对周围环境和人体产生辐射。

同时，电磁炉在使用过程中也要注意避免水或其他液体进入电磁炉内部，以防止短路和电击等安全问题。

电磁炉各级工作原理以ZH75505主板为厉，将整机电路图成几部分，分别讲述工作原理。

(1) 开关电源部分通电后，DB1 整流桥整流输出310V 左右的电压，通过线绕电阻R503(47 欧)电阻、二极管D500、电解电容c500整流滤波后送入高频变压器初级，通过Q502，在高频变压器初级产生20-35KHz左右高频高压脉冲，耦合到高频变器的次级，输出所需要的变压电压后，通过快速恢复二极管(D503\D504)整流电容滤波得到直流电压源：+18V，通过 Q500稳压输出直流电压源：＋5V。

(2）电压检测 E3/E4220VAC 通过电阻R200、R201、R221、R222 整流降压后与R202（13K）接地分压，此电压通过电解电容CPU，CPU 通过判断此点电压来检测市电电压正常与否，及市电电压值。

注意：针对某些地方电压高或低的情况，可把电阻 R202 换成 20K 的可调电位器，调节适当的电阻值可解决E3/E4 的问题。

整机要正常加热，必须判断此点电压值是否正确，也就是说此点电压值必须正确，才能满足电磁炉正常加热的条件之一。

电流检测(不检锅或功率不足）康铜丝R100（0.015）串联在IGBT 发射极与整流桥负极之间，可将微弱电流信号转化为微弱负电压信号。

此电压信号如实反映电网电流波动情况。

通过R102、R103、R104、R105、R106、C100、C102、C103 和LM339脚所在的运放组成反相输入比例运算电路。

(3)电流检测(不检锅或功率不足）康铜丝R100（0.015）串联在IGBT 发射极与整流桥负极之间，可将微弱电流信号转化为微弱负电压信号。

此电压信号如实反映电网电流动情况。

通过R102、R103、R104、R105、R106、C100、C102、C103 和LM339第1、6、7脚所在的运放组成反相输入比例运算电路。

实际上是运放内部输入级差分对管的两个基极。

阻尽量一致。

反相输入比例运算电路将输入信号放大 42.55 倍 R106、D100 整流，C101 滤波送入可调电位器 VR1，与电阻 R107 分压后，分压值送入 CPU，CPU 通过判断此点电压来检测电磁炉电流变化情况，以达到调节实际功率，防止流过流保护作用。

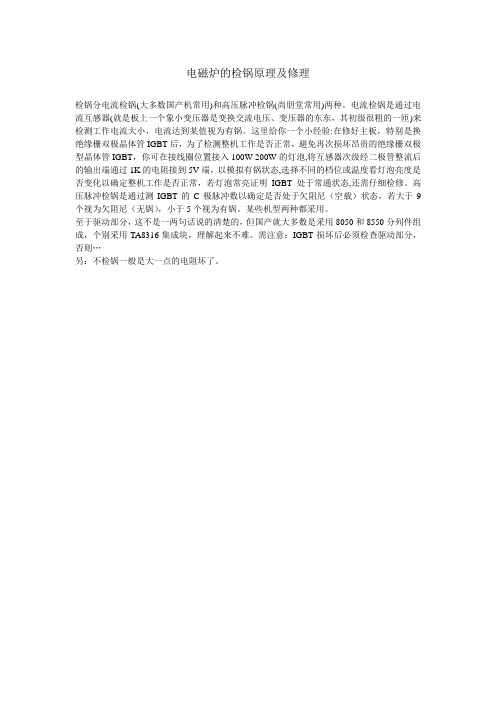

电磁炉的检锅原理及修理
检锅分电流检锅(大多数国产机常用)和高压脉冲检锅(尚朋堂常用)两种。

电流检锅是通过电流互感器(就是板上一个象小变压器是变换交流电压、变压器的东东，其初级很粗的一匝)来检测工作电流大小，电流达到某值视为有锅。

这里给你一个小经验:在修好主板，特别是换绝缘栅双极晶体管IGBT后，为了检测整机工作是否正常，避免再次损坏昂贵的绝缘栅双极型晶体管IGBT，你可在接线圈位置接入100W-200W的灯泡,将互感器次级经二极管整流后的输出端通过1K的电阻接到5V端，以模拟有锅状态,选择不同的档位或温度看灯泡亮度是否变化以确定整机工作是否正常，若灯泡常亮证明IGBT处于常通状态,还需仔细检修。

高压脉冲检锅是通过测IGBT的C极脉冲数以确定是否处于欠阻尼（空载）状态，若大于9个视为欠阻尼（无锅），小于5个视为有锅。

某些机型两种都采用。

至于驱动部分，这不是一两句话说的清楚的，但国产就大多数是采用8050和8550分列件组成，个别采用TA8316集成块，理解起来不难。

需注意：IGBT损坏后必须检查驱动部分，否则…
另：不检锅一般是大一点的电阻坏了。

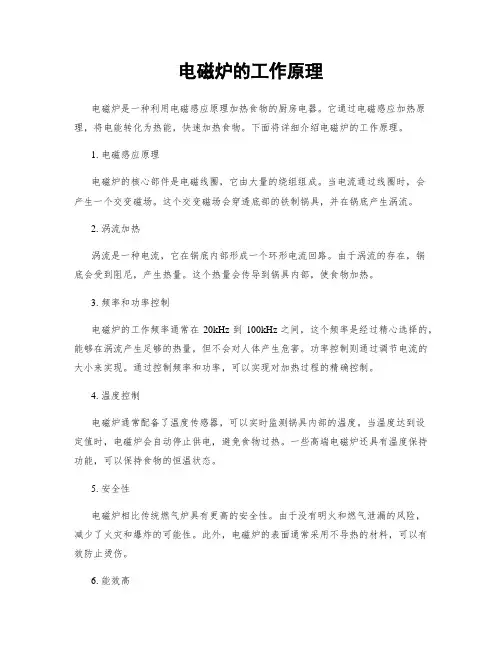

电磁炉的工作原理电磁炉是一种利用电磁感应原理加热食物的厨房电器。

它通过电磁感应加热原理，将电能转化为热能，快速加热食物。

下面将详细介绍电磁炉的工作原理。

1. 电磁感应原理电磁炉的核心部件是电磁线圈，它由大量的绕组组成。

当电流通过线圈时，会产生一个交变磁场。

这个交变磁场会穿透底部的铁制锅具，并在锅底产生涡流。

2. 涡流加热涡流是一种电流，它在锅底内部形成一个环形电流回路。

由于涡流的存在，锅底会受到阻尼，产生热量。

这个热量会传导到锅具内部，使食物加热。

3. 频率和功率控制电磁炉的工作频率通常在20kHz到100kHz之间，这个频率是经过精心选择的，能够在涡流产生足够的热量，但不会对人体产生危害。

功率控制则通过调节电流的大小来实现。

通过控制频率和功率，可以实现对加热过程的精确控制。

4. 温度控制电磁炉通常配备了温度传感器，可以实时监测锅具内部的温度。

当温度达到设定值时，电磁炉会自动停止供电，避免食物过热。

一些高端电磁炉还具有温度保持功能，可以保持食物的恒温状态。

5. 安全性电磁炉相比传统燃气炉具有更高的安全性。

由于没有明火和燃气泄漏的风险，减少了火灾和爆炸的可能性。

此外，电磁炉的表面通常采用不导热的材料，可以有效防止烫伤。

6. 能效高电磁炉的工作原理使得其能效非常高。

由于涡流加热直接作用于锅底，几乎没有热能损失。

相比传统燃气炉，电磁炉更加节能环保。

总结：电磁炉通过电磁感应原理实现对食物的加热。

通过电磁线圈产生的交变磁场，使锅底产生涡流，从而产生热量加热食物。

通过控制频率和功率，可以精确控制加热过程。

电磁炉具有安全性高、能效高等优点，成为现代厨房中常见的加热设备之一。

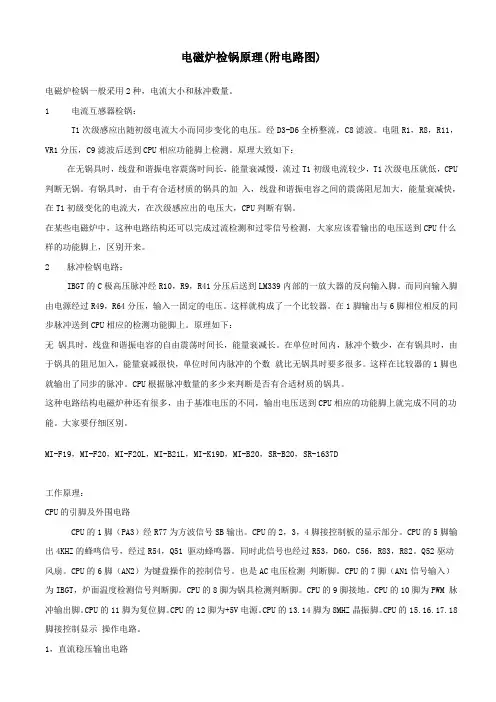

电磁炉检锅原理(附电路图)电磁炉检锅一般采用2种，电流大小和脉冲数量。

1 电流互感器检锅：T1次级感应出随初级电流大小而同步变化的电压。

经D3-D6全桥整流，C8滤波。

电阻R1，R8，R11，VR1分压，C9滤波后送到CPU相应功能脚上检测。

原理大致如下：在无锅具时，线盘和谐振电容震荡时间长，能量衰减慢，流过T1初级电流较少，T1次级电压就低，CPU 判断无锅。

有锅具时，由于有合适材质的锅具的加入，线盘和谐振电容之间的震荡阻尼加大，能量衰减快，在T1初级变化的电流大，在次级感应出的电压大，CPU判断有锅。

在某些电磁炉中，这种电路结构还可以完成过流检测和过零信号检测，大家应该看输出的电压送到CPU什么样的功能脚上，区别开来。

2 脉冲检锅电路：IBGT的C极高压脉冲经R10，R9，R41分压后送到LM339内部的一放大器的反向输入脚。

而同向输入脚由电源经过R49，R64分压，输入一固定的电压。

这样就构成了一个比较器。

在1脚输出与6脚相位相反的同步脉冲送到CPU相应的检测功能脚上。

原理如下：无锅具时，线盘和谐振电容的自由震荡时间长，能量衰减长。

在单位时间内，脉冲个数少，在有锅具时，由于锅具的阻尼加入，能量衰减很快，单位时间内脉冲的个数就比无锅具时要多很多。

这样在比较器的1脚也就输出了同步的脉冲。

CPU根据脉冲数量的多少来判断是否有合适材质的锅具。

这种电路结构电磁炉种还有很多，由于基准电压的不同，输出电压送到CPU相应的功能脚上就完成不同的功能。

大家要仔细区别。

MI-F19，MI-F20，MI-F20L，MI-B21L，MI-K19D，MI-B20，SR-B20，SR-1637D工作原理：CPU的引脚及外围电路CPU的1脚（PA3）经R77为方波信号SB输出。

CPU的2，3，4脚接控制板的显示部分。

CPU的5脚输出4KHZ的蜂鸣信号，经过R54，Q51 驱动蜂鸣器。

同时此信号也经过R53，D60，C56，R83，R82。

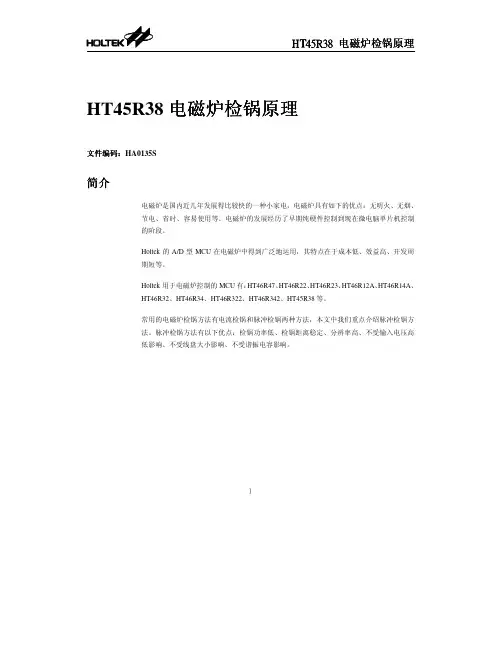

1 HT45R38电磁炉检锅原理文件编码文件编码：：HA0135S简介电磁炉是国内近几年发展得比较快的一种小家电，电磁炉具有如下的优点：无明火、无烟、节电、省时、容易使用等。

电磁炉的发展经历了早期纯硬件控制到现在微电脑单片机控制的阶段。

Holtek 的A/D 型MCU 在电磁炉中得到广泛地运用，其特点在于成本低、效益高、开发周期短等。

Holtek 用于电磁炉控制的MCU 有：HT46R47、HT46R22、HT46R23、HT46R12A 、HT46R14A 、HT46R32、HT46R34、HT46R322、HT46R342、HT45R38等。

常用的电磁炉检锅方法有电流检锅和脉冲检锅两种方法，本文中我们重点介绍脉冲检锅方法。

脉冲检锅方法有以下优点：检锅功率低、检锅距离稳定、分辨率高、不受输入电压高低影响、不受线盘大小影响、不受谐振电容影响。

电磁炉检锅原理检锅脉冲输入到HT45R38开关机控制PWM0功率控制图2-1 探锅线路图电磁炉中的检锅原理为：在无负载（无锅）情况下，即使IGBT处于关断状态（设置PA2为低），由线圈盘L2和谐振电容C3构成的振荡电路也会作较长时间的阻尼振荡（它的谐振周期大约40us），致使两个同步信号（如图2-1中V1和V2）交替变化，使得比较器（如图2-1之U1-A）交替翻转，最后由外部中断线（图2-1之V3）得到更多之计数脉冲﹔相反，在有负载（有锅）情况下，如果PA2为低，由L2和C3组成的振荡电路作阻尼振荡之时间几乎为零（这里指能产生谐振的总时间几乎为零，即会马上停止振荡，不是谐振频率为零，它的谐振周期会比无Load 时要大一点，在45us左右），故此时由INT检测之计数脉冲就会比较少。

其大概的检锅Timing如图2-2所示。

基于此原理，就可以先给PA2一个高准位让IGBT工作一段时间并且系统开始计数，然后让PA2输出低准位（IGBT不工作），再让系统计数器件计数一段时间，最后把总计数与设置之标准值进行比较，就可以知道有无锅之存在了。

电磁炉的锅检原理．蕴含大智慧小小电磁炉一、电磁炉的锅检原理：都知道当电磁炉的炉面上在使用电磁炉的时候，在电磁电磁炉是不能启动的，面不坐锅的时候，电磁炉立炉上烹调食品时；只要把锅端离炉面；即自动关闭进入待机状态。

这是为什么？这就是现代电磁炉的一项自动控制保护功能，当不坐锅的时候电磁炉不能启动、当在加热烹调时烹调结束只要把锅端离电磁炉又安全，既省电、面；电磁炉即会立即停止工作；面对广大的用电知对于家用电器的电磁炉来说，识不太丰富的用户；电磁炉增加此项功能真是独具匠心。

目前电磁炉的锅检有两种类型；一种是电流锅检；一种是脉冲锅检。

电流锅检：电流锅检是利用判断电磁炉交流电源进线上面．判断电流的大小来判定电磁炉盘上面是否坐锅；电磁炉的炉盘的原理是：在电磁炉开始工作时；就要消耗能量；上如果坐锅；锅底就要产生涡流；我们判断这个电磁炉电源进线的电流就要增加；电流增加的大小来估算出电磁炉的炉盘上是否受负载功率大此种方式判断灵敏度极低，坐锅；小、供电电压大小的影响；极容易出现误判。

脉冲锅检：脉冲锅检利用了计算机的脉冲计数技术，来判断电磁炉面是否坐锅；以确定是否允许电磁炉开启运行。

前面的原理已经介绍；电磁炉的能量输出部分（炉盘线圈）实际上是一个谐振电路（炉盘线圈和内部的电容器组成谐振电路），这个谐振电路的谐振频率就是电磁炉的振荡频率；这个频率在坐锅时和不坐锅时完全不同；坐锅时谐振频率低约控制在28K左右；不坐锅时谐振频率大大高于28K。

脉冲锅检就是利用对这个振荡频率的周期数进行计数比较；当计数的结果判定振荡频率为28K；则CPU认为有锅坐在炉面上；控制电路可以维持电磁炉正常工作；当计数认为电磁CPU；则28K的结果判定振荡频率高于控制电路则关闭电磁炉进入待机炉面没有坐锅；不受负载功率大小、脉冲锅检的灵敏度高；状态。

供电电压的变化影响；控制精确、稳定、可靠。

二、电路分析1、电流锅检：电流锅检是判断电源供电电路交流电流的大小；估算出炉盘上是否坐锅；就要在电源进线处设置一个检测流过交流电流的大小的装置，图1所示就是电流锅检的等效电路图。
