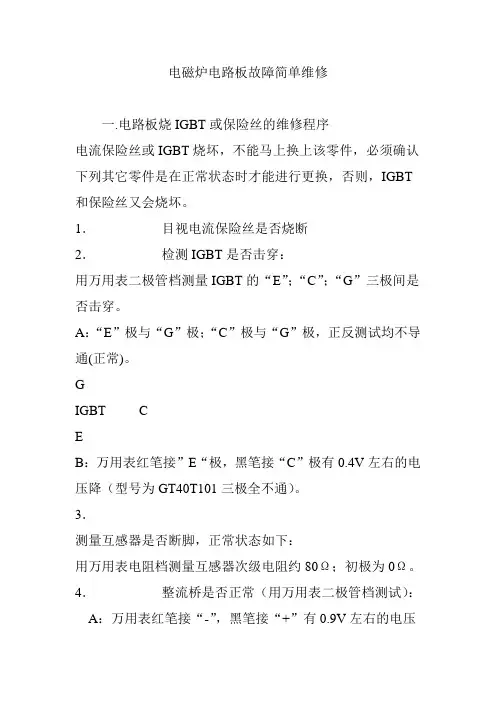

电磁炉电路板故障简单维修一.电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT 和保险丝又会烧坏。
1．目视电流保险丝是否烧断2．检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。
A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。
GIGBT CEB：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。
3．测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。
4．整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V 左右的电压降，调反无显示。
一、电路板烧IGBT或保险丝的维修程序电流保险丝或IGBT烧坏，不能马上换上该零件，必须确认下列其它零件是在正常状态时才能进行更换，否则，IGBT和保险丝又会烧坏。
1．目视电流保险丝是否烧断2．检测IGBT是否击穿：用万用表二极管档测量IGBT的“E”；“C”；“G”三极间是否击穿。
A：“E”极与“G”极；“C”极与“G”极，正反测试均不导通(正常)。
B：万用表红笔接”E“极，黑笔接“C”极有0.4V左右的电压降（型号为GT40T101三极全不通）。
3．测量互感器是否断脚，正常状态如下：用万用表电阻档测量互感器次级电阻约80Ω；初极为0Ω。
4．整流桥是否正常（用万用表二极管档测试）：A：万用表红笔接“-”，黑笔接“+”有0.9V左右的电压降，调反无显示。
B：万用表红笔接“-”，黑笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
C：万用表黑笔接“+”，红笔分别接两个输入端均有0.5V左右的电压降，调反无显示。
5．检查电容C301；C302；C303；是否受热损坏。

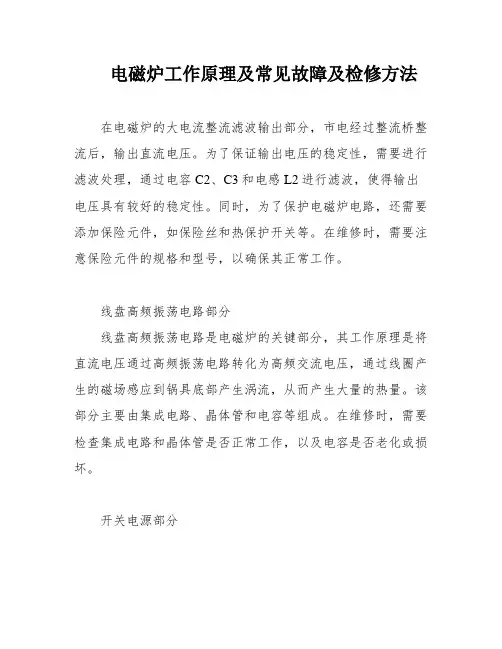

电磁炉工作原理及常见故障及检修方法在电磁炉的大电流整流滤波输出部分，市电经过整流桥整流后，输出直流电压。
为了保证输出电压的稳定性，需要进行滤波处理，通过电容C2、C3和电感L2进行滤波，使得输出电压具有较好的稳定性。
同时，为了保护电磁炉电路，还需要添加保险元件，如保险丝和热保护开关等。
在维修时，需要注意保险元件的规格和型号，以确保其正常工作。
线盘高频振荡电路部分线盘高频振荡电路是电磁炉的关键部分，其工作原理是将直流电压通过高频振荡电路转化为高频交流电压，通过线圈产生的磁场感应到锅具底部产生涡流，从而产生大量的热量。
该部分主要由集成电路、晶体管和电容等组成。
在维修时，需要检查集成电路和晶体管是否正常工作，以及电容是否老化或损坏。
开关电源部分开关电源部分主要是为线盘高频振荡电路提供稳定的电压和电流。
该部分由变压器、稳压器和开关管等组成。
在维修时，需要检查变压器和稳压器是否正常工作，以及开关管是否受损。
总之，电磁炉是一种利用电磁感应原理进行加热的设备，其工作原理复杂，由多个功能模块组成。
在维修时，需要了解各个功能模块的工作原理和常见故障及检修方法，以确保设备的正常工作。
同时，需要注意安全问题，如电路维修前需要切断电源，避免触电等意外情况的发生。
市电经过桥式整流器BG1进行整流，然后通过L1和C4滤波，输出300V直流电以供线盘高频振荡使用。
BG1是一个大电流高耐压器件，规格为20A800V。
如果BG1烧坏，不能随意用其他整流器代替，必须使用同型号或更大电流高耐压的整流器进行替换。
L1和C4组成倒L型滤波电路，作用是滤去直流脉动成分，使输出波形更加平滑。
当C4的8uF/400V （DC）电容击穿短路时，保险丝会烧断，整流器也会因电流过大而烧坏。
此外，当C4的容量变小或没有容量时，也会导致IGBT烧坏，维修时需要特别注意。
CN3和CN4连接线盘，与C5和IGBT1组成高频振荡电路，振荡频率一般为20KHz到40KHz之间。

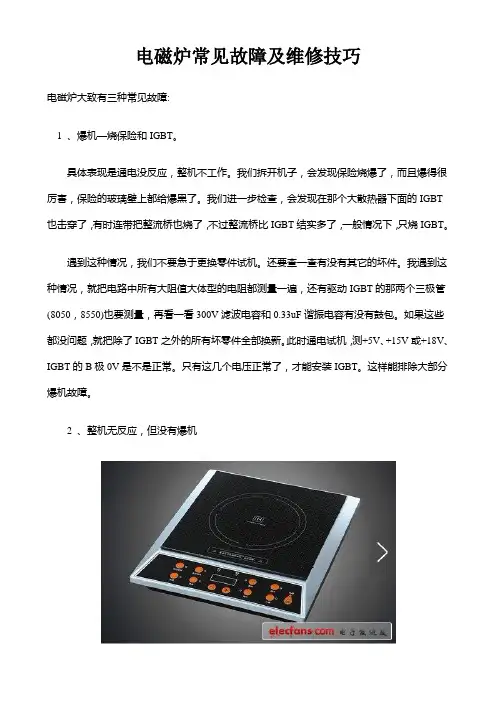

电磁炉常见故障及维修技巧电磁炉大致有三种常见故障:1 、爆机—烧保险和IGBT。
具体表现是通电没反应，整机不工作。
我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。
我们进一步检查，会发现在那个大散热器下面的IGBT 也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。
遇到这种情况，我们不要急于更换零件试机。
还要查一查有没有其它的坏件。
我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。
如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。
此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。
只有这几个电压正常了，才能安装IGBT。
这样能排除大部分爆机故障。
2 、整机无反应，但没有爆机试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。
电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。
测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3 、能开机，但显示故障代码这类故障要先搞清代码的含义，然后再有目的的维修。
网上的电磁炉故障代码很多，我们可以充分利用。
这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。
同时要查互感器、300v/5uF电容、热敏电阻和电磁炉中唯一的那个电位器。
只要这几个地方查到了，这类故障一般也可以排除。
少数的也可能是由LM339损坏所致，可通过代换的方法验证。
4、功能错乱，有的按开机键没反应。
这类故障最好修，一般是按键坏了，或是按键板脏污漏电，换按键或清洗按键板就可解决这类问题。

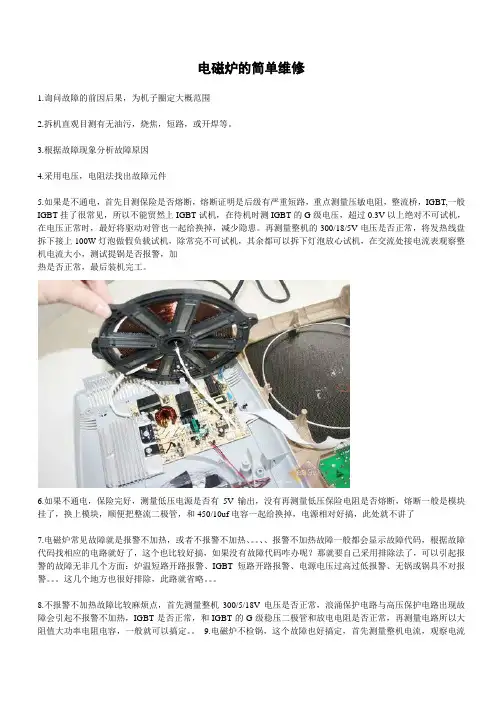

电磁炉的简单维修1.询问故障的前因后果，为机子圈定大概范围2.拆机直观目测有无油污，烧焦，短路，或开焊等。
3.根据故障现象分析故障原因4.采用电压，电阻法找出故障元件5.如果是不通电，首先目测保险是否熔断，熔断证明是后级有严重短路，重点测量压敏电阻，整流桥，IGBT,一般IGBT挂了很常见，所以不能贸然上IGBT试机，在待机时测IGBT的G级电压，超过0.3V以上绝对不可试机，在电压正常时，最好将驱动对管也一起给换掉，减少隐患。
再测量整机的300/18/5V电压是否正常，将发热线盘拆下接上100W灯泡做假负载试机，除常亮不可试机，其余都可以拆下灯泡放心试机，在交流处接电流表观察整机电流大小，测试提锅是否报警，加热是否正常，最后装机完工。
6.如果不通电，保险完好，测量低压电源是否有5V输出，没有再测量低压保险电阻是否熔断，熔断一般是模块挂了，换上模块，顺便把整流二极管，和450/10uf电容一起给换掉，电源相对好搞，此处就不讲了7.电磁炉常见故障就是报警不加热，或者不报警不加热、。
、、报警不加热故障一般都会显示故障代码，根据故障代码找相应的电路就好了，这个也比较好搞，如果没有故障代码咋办呢？那就要自己采用排除法了，可以引起报警的故障无非几个方面：炉温短路开路报警、IGBT短路开路报警、电源电压过高过低报警、无锅或锅具不对报警。
这几个地方也很好排除，此路就省略。
8.不报警不加热故障比较麻烦点，首先测量整机300/5/18V电压是否正常，浪涌保护电路与高压保护电路出现故障会引起不报警不加热，IGBT是否正常，和IGBT的G级稳压二极管和放电电阻是否正常，再测量电路所以大阻值大功率电阻电容，一般就可以搞定。
9.电磁炉不检锅，这个故障也好搞定，首先测量整机电流，观察电流开机时是否有0-5V之间跳变的电流，或者仔细听是否有敲锅的声音，有、就说明MCU已经发出了检锅电流，IGBT 已经导通，分析故障原因，如果反馈的电流太小，或者脉冲个数太多，与单片机内部设定的不符就会认为没有放锅具，导致这方面的原因有：电流检测电路、同步电路、PWM脉宽调控电路、驱动电路一般检测这几个电路就OK了。

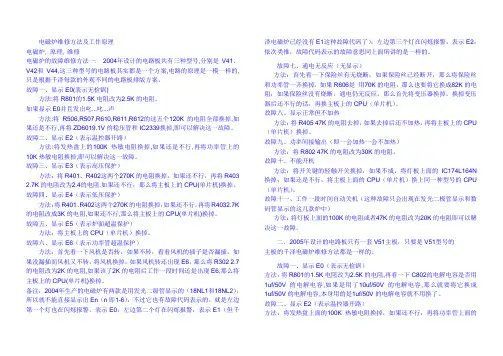

电磁炉维修方法及工作原理电磁炉, 原理, 维修电磁炉的故障维修方法一: 2004年设计的电路板共有三种型号,分别是V41、V42和V44,这三种型号的电路板其实都是一个方案,电路的原理是一模一样的,只是根据千泽每款的外观不同的电路板排版方案。
故障一、显示E0(表示无检锅)方法:将R801的1.5K电阻改为2.5K的电阻。
如果显示E0并且发出叱...叱...声方法:将R506,R507,R610,R611,R612的这五个120K的电阻全部换掉,如果还是不行,再将ZD6019.1V的稳压管和IC2339换掉,即可以解决这一故障。
故障二、显示E2（表示温控器开路）方法:将发热盘上的100K热敏电阻换掉,如果还是不行,再将功率管上的10K热敏电阻换掉,即可以解决这一故障。
故障三、显示E3（表示高压保护）方法：将R401、R402这两个270K的电阻换掉，如果还不行，再将R403 2.7K的电阻改为2.4的电阻.如果还不行，那么将主板上的CPU(单片机)换掉。
故障四、显示E4（表示低压保护）方法：将R401、R402这两个270K的电阻换掉，如果还不行，再将R4032.7K 的电阻改成3K的电阻,如果还不行,那么将主板上的CPU(单片机)换掉。
故障五、显示E5（表示炉面超温保护）方法：将主板上的CPU（单片机）换掉。
故障六、显示E6（表示功率管超温保护）方法：首先看一下风机是否转，如果不转，看看风机的插子是否漏插，如果没漏插而风机又不转，将风机换掉；如果风机转还出现E6，那么将R302 2.7的电阻改为2K的电阻,如果该了2K的电阻后工作一段时间还是出现E6,那么将主板上的CPU(单片机)换掉。
备注：2004年生产的电磁炉有两款是用发光二级管显示的（18NL1和18NL2），所以就不能直接显示出En（n即1-6），不过它也有故障代码表示的，就是左边第一个灯也在闪烁报警，表示E0；左边第二个灯在闪烁报警，表示E1（但千泽电磁炉已经没有E1这种故障代码了）；左边第三个灯在闪烁报警，表示E2；依次类推，故障代码表示的故障意思同上面所讲的是一样的。

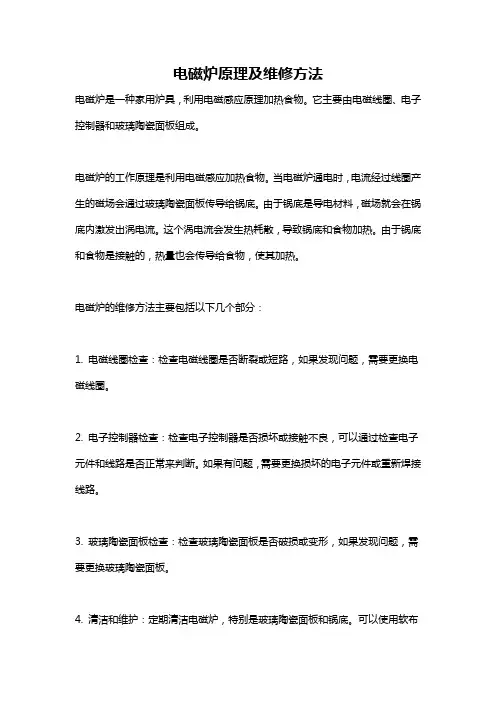

电磁炉原理及维修方法
电磁炉是一种家用炉具，利用电磁感应原理加热食物。
它主要由电磁线圈、电子控制器和玻璃陶瓷面板组成。
电磁炉的工作原理是利用电磁感应加热食物。
当电磁炉通电时，电流经过线圈产生的磁场会通过玻璃陶瓷面板传导给锅底。
由于锅底是导电材料，磁场就会在锅底内激发出涡电流。
这个涡电流会发生热耗散，导致锅底和食物加热。
由于锅底和食物是接触的，热量也会传导给食物，使其加热。
电磁炉的维修方法主要包括以下几个部分：
1. 电磁线圈检查：检查电磁线圈是否断裂或短路，如果发现问题，需要更换电磁线圈。
2. 电子控制器检查：检查电子控制器是否损坏或接触不良，可以通过检查电子元件和线路是否正常来判断。
如果有问题，需要更换损坏的电子元件或重新焊接线路。
3. 玻璃陶瓷面板检查：检查玻璃陶瓷面板是否破损或变形，如果发现问题，需要更换玻璃陶瓷面板。
4. 清洁和维护：定期清洁电磁炉，特别是玻璃陶瓷面板和锅底。
可以使用软布
和清洁剂进行清洁，但要注意不要用力过大，以免刮伤玻璃陶瓷面板。
5. 注意使用安全：使用电磁炉时要注意避免锅子和电磁炉的金属外壳接触，以免发生短路或触电事故。
同时，也要避免将水或其他液体溅到电磁炉上，以免损坏电子控制器。
总之，电磁炉是一种高效、节能的炉具，但在使用过程中也需要注意安全和维护。
及时发现问题并采取适当的维修措施，可以延长电磁炉的使用寿命，确保其正常运转。
看图学会电磁炉故障维修2．3看懂市电输入和整流滤波电路故障检修过程2．3．1苏泊尔C18AK电磁炉市电输入和整流滤波电路故障检修过程故障现象描述苏泊尔C18AK电磁炉工作时突然出现跳闸现象，之后再次使用该电磁炉通电后不工作、操作按键无反应、无提示音、风扇不转。
电路分析指导判断电磁炉是否正常工作，可使用示波器对进行感应检测，如图2-9所示。
正常情况下，通过感应炉台面板下方的炉盘线圈或IGBT管（门控管）散热片，应能感应到高频振荡信号，示波器的探头越靠近IGBT管（门控管），高频振荡信号的幅度也就越大，如无感应信号，则说明该电磁炉有故障，按照电路信号走向，可采用“观察法”查看市电输入电路中的保护器件（保险管、压敏电阻）。
如图2-9所示，经过检测，发现保险管和压敏电阻都有烧坏现象。
关键提示：市电输入电路中的保护元器件损坏，尤其是保险管损坏，通常是由于电磁炉内部其他模块电路中的元器件有短路现象引起的。
因此，当检测发现市电输入电路出现故障时，不能只是单单更换损坏的保险管，而应进一步检测其他电路及元器件，如桥式整流堆、IGB下管。
在确保其他电路正常之后，再更换损坏的保险管。
不然通电开机后，会出现跳闸或烧保险管的现象。
电路检修指导若苏泊尔C18AK电磁炉市电输入电路故障，应对其他模块电路中易损元器件着手进行检测，如高压整流滤波电路中的桥式整流堆、功率输出电路中的IGBT管（门控管），来判断该电磁炉的实际故障点。
（1）采用观察法，发现苏泊尔C18AK电磁炉市电输入电路中的保险管被烧坏，如图2-10所示。
（2）根据以往检测经验得知：保险管烧坏是由于其他模块电路中的易损元器件出现短路故障引起的。
因此，需要对电磁炉的内部电路进行检测，尤其是桥式整流对和IGBT管（门控管）。
（3）桥式整流堆是高压整流电路中的核心元器件，当该元器件损坏，会引起市电输入电路中的保险管烧坏。
如图2-11所示，采用万用表电压检测法检测，发现该桥式整流堆击穿损坏。
电磁炉常见故障及维修技巧电磁炉大致有三种常见故障:1 、爆机—烧保险和IGBT。
具体表现是通电没反应，整机不工作。
我们拆开机子，会发现保险烧爆了，而且爆得很厉害，保险的玻璃壁上都给爆黑了。
我们进一步检查，会发现在那个大散热器下面的IGBT 也击穿了，有时连带把整流桥也烧了，不过整流桥比IGBT结实多了，一般情况下，只烧IGBT。
遇到这种情况，我们不要急于更换零件试机。
还要查一查有没有其它的坏件。
我遇到这种情况，就把电路中所有大阻值大体型的电阻都测量一遍，还有驱动IGBT的那两个三极管(8050，8550)也要测量，再看一看300V滤波电容和0.33uF谐振电容有没有鼓包。
如果这些都没问题，就把除了IGBT之外的所有坏零件全部换新。
此时通电试机，测+5V、+15V或+18V、IGBT的B极0V是不是正常。
只有这几个电压正常了，才能安装IGBT。
这样能排除大部分爆机故障。
2 、整机无反应，但没有爆机试机，整机不工作，拆开电磁炉，发现保险丝完好。
这种情况一般是电磁炉的电源转换芯片烧坏了，它一般产生18V电压，再经7805变成+5V电压供CPU工作，没了+5V，CPU不工作，整机当然不工作了。
电磁炉中这类芯片一般都用viper12a、viper22a、thx203h等。
测电源转换芯片外围，看是不是有连带损坏的小器件，如果有，更换之。
3 、能开机，但显示故障代码这类故障要先搞清代码的含义，然后再有目的的维修。
网上的电磁炉故障代码很多，我们可以充分利用。
这类故障一般都是那些大阻值大身材的电阻变值了，可以一个个地测，有变值的就更换。
同时要查互感器、300v/5uF电容、热敏电阻和电磁炉中唯一的那个电位器。
只要这几个地方查到了，这类故障一般也可以排除。
少数的也可能是由LM339损坏所致，可通过代换的方法验证。
4、功能错乱，有的按开机键没反应。
这类故障最好修，一般是按键坏了，或是按键板脏污漏电，换按键或清洗按键板就可解决这类问题。

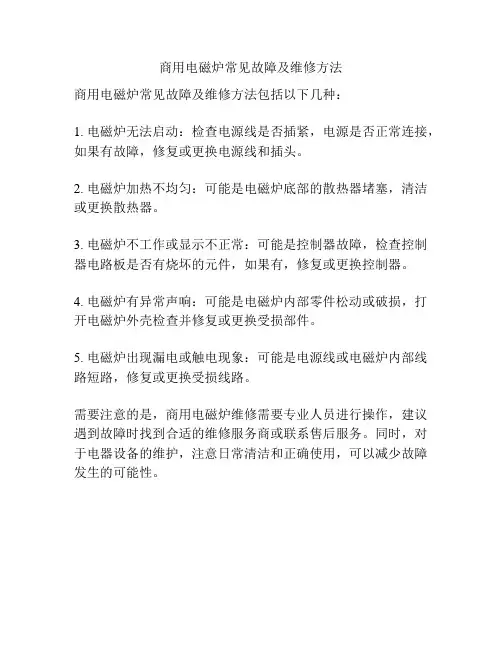

商用电磁炉常见故障及维修方法
商用电磁炉常见故障及维修方法包括以下几种：
1. 电磁炉无法启动：检查电源线是否插紧，电源是否正常连接，如果有故障，修复或更换电源线和插头。
2. 电磁炉加热不均匀：可能是电磁炉底部的散热器堵塞，清洁或更换散热器。
3. 电磁炉不工作或显示不正常：可能是控制器故障，检查控制器电路板是否有烧坏的元件，如果有，修复或更换控制器。
4. 电磁炉有异常声响：可能是电磁炉内部零件松动或破损，打开电磁炉外壳检查并修复或更换受损部件。
5. 电磁炉出现漏电或触电现象：可能是电源线或电磁炉内部线路短路，修复或更换受损线路。
需要注意的是，商用电磁炉维修需要专业人员进行操作，建议遇到故障时找到合适的维修服务商或联系售后服务。
同时，对于电器设备的维护，注意日常清洁和正确使用，可以减少故障发生的可能性。
电磁炉维修手册（注：本手册适用于家用电磁炉的常见故障维修）第一章前言1.1 引言电磁炉作为现代家庭中常见的烹饪设备，使用方便快捷。
然而，由于长期使用或操作不当，可能会出现一些故障。
本手册旨在为用户提供常见故障的诊断和维修方法，以便能够快速解决问题并保持电磁炉的正常运行。
第二章安全注意事项2.1 电源安全在进行维修操作之前，请务必将电磁炉从电源中断开，以避免触电或其他意外事故。
同时在维修时，确保身体干燥，避免触摸电源线或其他可能导致电击的部件。
2.2 环境安全在维修期间，需要确保工作环境干燥、整洁，并且没有易燃或易爆物品。
同时，要保证工作区域通风良好，以避免可能产生的有害气体。
2.3 器具安全当维修电磁炉时，确保使用适当的工具。
避免使用有损伤的工具或不恰当的替代品，以免加重故障或造成其他损坏。
第三章常见故障及维修方法3.1 电磁炉无法启动问题描述：电磁炉无法正常启动。
可能原因及解决方法：- 检查电源线是否插紧；- 检查电源插座是否正常供电；- 检查电磁炉控制面板是否操作正确；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
3.2 不发热或发热不均匀问题描述：电磁炉无法产生热能或热能分布不均匀。
可能原因及解决方法：- 检查电磁炉是否与电源连接良好；- 对电磁炉进行彻底清洁，清除可能阻碍热能传输的污垢；- 检查电磁炉上的发热线圈或电磁线圈是否损坏，如损坏需更换；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
3.3 控制功能失效问题描述：电磁炉的控制功能无法正常使用。
可能原因及解决方法：- 检查控制面板是否受潮或受损，如受损需更换；- 检查控制面板连接线是否插紧；- 若以上无法解决问题，可能需要联系售后服务中心进行更进一步的维修。
第四章维护与保养4.1 清洁定期对电磁炉进行清洁，以保证其正常运行。
在清洁过程中，务必断开电源，避免发生触电事故。
使用湿布或软刷，搭配适当的清洁剂，清除电磁炉表面的油渍和污垢。
