⾼频电⼦线路1-7课后习题第⼀章思考题1.通信系统基本组成框图及各部分作⽤?1.信号源：在实际的通信电⼦线路中传输的是各种电信号，为此，就需要将各种形式的信息转变成电信号。

2.发送设备：将基带信号变换成适合信道传输特性的信号。

3.传输信道：信号从发送到接收中间要经过传输信道，⼜称传输媒质。

不同的传输信道有不同的传输特性。

（有线信道，⽆线信道）4.收信装置：收信装置是指接收设备输出的电信号变换成原来形式的信号的装置。

（还原声⾳的喇叭，恢复图象的显像管）5.接收设备：接收传送过来的信号，并进⾏处理，以恢复发送端的基带信号。

2.为什么⽆线电传播要⽤⾼频？（⽆线电通信为什么要进⾏调制？）低频信号传输时对发射天线的要求较⾼，不易实现。

同时对于相同频率的信号，发射时如果没有⽤⾼频调制的话，也⽆法接收和区分信号。

通过⾼频调制，可以实现以下⼏⽅⾯⽬的：A.便于进⾏⽆线传播,具体可从传播距离,抗⼲扰,⽆线信道特性等⽅⾯⼊⼿深⼊.B.便于进⾏频分复⽤,区分不同的业务类型或⽤户,即FDMA.C.从天线的⾓度出发,天线的尺⼨与发射频率的波长正相关.3.⽆线电发射机和超外差式接收机框图及各⾼频单元电路的作⽤?画出波形。

调制:将原始信号“装载”到⾼频振荡中的⽅法有好⼏种，如调频、调幅、调相等。

电视中图象是调幅，伴⾳是调频。

⼴播电台中常⽤的⽅法是调幅与调频1、⾼频放⼤：接收到有⼲扰的⾼频⼩信号，将该信号进⾏初步选择放⼤，并抑制其他⽆⽤信号。

2、混频器：将收到的不同载波频率转为固定的中频。

3、中频放⼤：主选择放⼤，具有较强的增益和滤波功能。

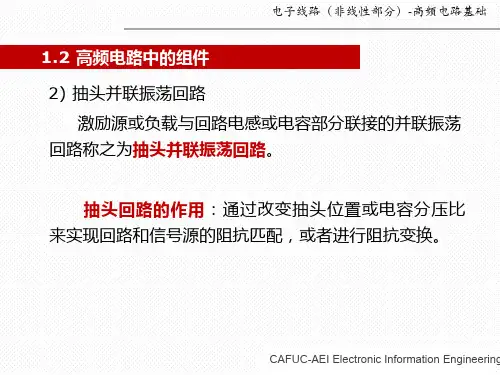

第三章习题讲解1、并联谐振回路外加信号频率等于回路谐振频率时回路呈（ C ）（A）感性（B）容性（C）阻性（D）容性或感性3、LC回路串联谐振时，回路阻抗最⼩，且为纯电阻。

4、LC回路并联谐振时，回路电阻最⼤，且为纯电阻。

5、LC回路的品质因数Q值愈⼩，其选频能⼒愈强。

（错）答：以串联震荡回路的品质因数为例：Q值不同即损耗R不同时，对曲线有很⼤影响，Q值⼤曲线尖锐，选择性好，Q值⼩曲线钝，选择性差。

《高频电子线路》复习题及答案模块一：认知一、填空题1.无线电波的主要传播方式是地面波、天波和空间波。

2.空间波是电磁波由发射天线直接辐射至接收天线。

由于地面及建筑物等的反射亦能抵达接收天线，故空间波实际上是直射波和反射波的合成，此现象称为（多径）传播。

3.一个点对点通信系统由信息源、发射设备、信道、接收设备、信息归宿组成。

4.能将天线或传输线路送来的信号加以选择、放大、变换，以获得所需信息的设备叫做接收设备。

5.能产生高频振荡，并经调制、放大后，将输出的高频功率馈送给传输线路或天线的设备，叫做发射设备。

6.天波是利用电离层的反射而进行传播的。

7.目前，应用较多的几种集中选频滤波器有：陶瓷滤波器、晶体滤波器，声表面波滤波器。

8.高频小信号谐振放大器的主要特点是以谐振回路作为放大器的交流负载，它的主要作用是 选频滤波功能。

9.放大器的噪声系数N F 是指输入端的 信噪比与输出端的信噪比 两者的比值。

10.通信网络和系统的主要任务是传输信息。

11.通信系统的信道分为有线信道和无线信道。

12.通信系统的分类方式主要有，，，和。

13.按通信方式来分类，通信系统可分为单工，半双工和全双工。

14.无线电波只是一种波长较长，频率较低的电磁波。

波长与频率之间存在以下关系：v=λf 。

（v 为光速，λ为波长和f 为频率）。

15.并联谐振回路激励源是电流，响应是（电压）。

16.天波是利用（电离层）的反射而进行传播的。

17.地面波沿地球表面传播，虽然地球的表面是弯曲的，但电磁波具有绕射的特点，其传播距离与大地损耗有密切关系，工作频率愈高，衰减就愈大。

18.理想并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω=，则并联LC 谐振电路的阻抗等效为纯电阻，电阻值等于（无穷大）。

19.频率为3～30MHz 的频段称为高频段，它对应的波长是10-100m ，又称为短波波段。

20.并联LC 谐振电路的固有谐振频率为0ω，若外加信号角频率0ωω>，则并联LC 谐振电路呈现容性失谐。

《自测题、思考题与习题》参考答案第1章自测题一、1．信息的传递；2．输入变换器、发送设备、传输信道、噪声源、接收设备、输出变换器；3．振幅、频率、相位；4．弱、较大、地面、天波；5．高频放大器、振荡器、混频器、解调器；6．提高通信传输的有效性、提高通信传输的可靠性。

二、1．D ；2．A ；3．D ；4．B ；5．C ；6．A 。

三、1．×；2．×；3．×；4．√；5．√；6．√。

思考题与习题1.1答：是由信源、输入变换器、输出变换器、发送设备、接收设备和信道组成。

信源就是信息的来源。

输入变换器的作用是将信源输入的信息变换成电信号。

发送设备用来将基带信号进行某种处理并以足够的功率送入信道，以实现信号的有效传输。

信道是信号传输的通道，又称传输媒介。

接收设备将由信道送来的已调信号取出并进行处理，还原成与发送端相对应的基带信号。

输出变换器将接收设备送来的基带信号复原成原来形式的信息。

1.2答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。

采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制技术可以进行频分多路通信，实现信道的复用，提高信道利用率。

1.3答：混频器是超外差接收机中的关键部件，它的作用是将接收机接收到的不同载频已调信号均变为频率较低且固定的中频已调信号。

由于中频是固定的，且频率降低了，因此，中频选频放大器可以做到增益高、选择性好且工作稳定，从而使接收机的灵敏度、选择性和稳定性得到极大的改善。

1.4解：根据c fλ=得：851331010m =100km 310c f λ⨯===⨯，为超长波，甚低频，有线传输适用于架空明线、视频电缆传输媒介，无线传输适用于地球表面、海水。

823310300m 100010c f λ⨯===⨯，为中波，中频，有线传输适用于架空明线、视频电缆传输媒介，无线传输适用于自由空间。

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

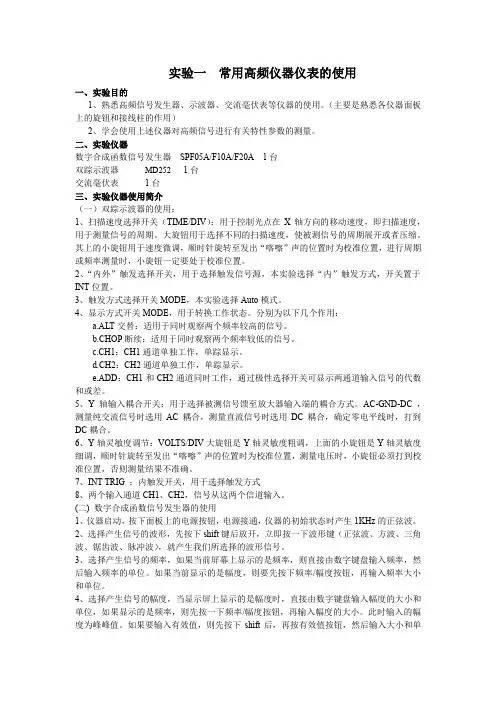

实验一常用高频仪器仪表的使用一、实验目的1、熟悉高频信号发生器、示波器、交流毫伏表等仪器的使用。

（主要是熟悉各仪器面板上的旋钮和接线柱的作用）2、学会使用上述仪器对高频信号进行有关特性参数的测量。

二、实验仪器数字合成函数信号发生器SPF05A/F10A/F20A 1台双踪示波器MD252 1台交流毫伏表1台三、实验仪器使用简介（一）双踪示波器的使用：1、扫描速度选择开关（TIME/DIV）：用于控制光点在X轴方向的移动速度，即扫描速度，用于测量信号的周期。

大旋钮用于选择不同的扫描速度，使被测信号的周期展开或者压缩。

其上的小旋钮用于速度微调，顺时针旋转至发出“喀嚓”声的位置时为校准位置，进行周期或频率测量时，小旋钮一定要处于校准位置。

2、“内外”触发选择开关，用于选择触发信号源，本实验选择“内”触发方式，开关置于INT位置。

3、触发方式选择开关MODE，本实验选择Auto模式。

4、显示方式开关MODE，用于转换工作状态。

分别为以下几个作用：a.ALT交替：适用于同时观察两个频率较高的信号。

b.CHOP断续：适用于同时观察两个频率较低的信号。

c.CH1：CH1通道单独工作，单踪显示。

d.CH2：CH2通道单独工作，单踪显示。

e.ADD：CH1和CH2通道同时工作，通过极性选择开关可显示两通道输入信号的代数和或差。

5、Y轴输入耦合开关：用于选择被测信号馈至放大器输入端的耦合方式。

AC-GND-DC ，测量纯交流信号时选用AC耦合，测量直流信号时选用DC耦合，确定零电平线时，打到DC耦合。

6、Y轴灵敏度调节：VOLTS/DIV大旋钮是Y轴灵敏度粗调，上面的小旋钮是Y轴灵敏度细调，顺时针旋转至发出“喀嚓”声的位置时为校准位置，测量电压时，小旋钮必须打到校准位置，否则测量结果不准确。

7、INT TRIG ：内触发开关，用于选择触发方式8、两个输入通道CH1、CH2，信号从这两个信道输入。

(二) 数字合成函数信号发生器的使用1、仪器启动，按下面板上的电源按钮，电源接通，仪器的初始状态时产生1KHz的正弦波。

1.画出无线通信收发信机的原理框图，并说明各部分的功用。

答：它由发射部分、接收部分以及无线信道三大部分组成。

发射部分：由话筒、音频放大器、调制器（一般需要配备一个高频信号振荡器（载波振荡器））、变频器（可以省去）、功率放大器和发射天线。

功用：低频音频信号（基带信号）经放大以后，首先经调制变成一个高频已调波，然后可经过变频达到所需的发射频率，再经高频功放放大后，由发射天线传播出去。

接收设备：由接收天线、高频小信号放大器、混频器、中频放大器、解调器（配备本地振荡器（恢复载波振荡器））、音频放大器、扬声器。

功用：由天线接收到的信号（比较微弱）经信号放大器放大后，再经混频器变为中频已调波，然后检波（滤波）、经解调器解调后恢复为低频信号，经音频放大器放大后由扬声器传出。

2.无线通信为何要用高频信号？“高频”信号指的是什么？答： 电磁波频率越高，可利用的频带宽度就越宽，信道容量就越大，从而实现频分多址和频分复用，避免了频道间的干扰。

高频信号的穿透力更强，更适合电线辐射和接收，因为只有天线尺寸大小与信号波长相差不大时，才有较高的辐射效率和接收效率。

这样就可以采用较小的信号功率传播较远的距离，自然也获得较高的接收灵敏度。

“高频”信号指的是适合天线发射、接收以及信道传播的射频（RF）信号。

3.无线通信为何要调制？如何进行调制？答： 调制可以将基带信号（低频信号）的频谱搬到高频载波频率，使得所需天线尺寸大大减小。

经调制后的信号是高频信号，因为信道容量增大，实现了信道复用，提高了信道利用率。

●先进的调制、解调还具有较强的抗干扰、抗衰落能力，增强了信号传输的可靠性。

调制方式分为模拟调制和数字调制。

模拟调制中有三种基本方式：调幅、调频（FM）、调相（PM），其中调幅可分为：普遍调幅（AM）、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）等。

数字调制（调制信号为数字信号）中有振幅键控（ASK）、频率键控（FSK）以及相位键控（PSK）。

高频电子电路第一章(一) 填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。

（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。

（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。

（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。

（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。

（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。

（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。

（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。

（答案：越短；越低）（二）选择题1、下列表达式正确的是。

A）低频信号可直接从天线有效地辐射。

B）低频信号必须转载到高频信号上才能从天线有效地辐射。

C）高频信号及低频信号都不能从天线上有效地辐射。

D）高频信号及低频信号都能从天线上有效地辐射。

（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。

A）辐射信号的波长。

B）辐射信号的频率。

C）辐射信号的振幅。

D）辐射信号的相位。

（答案：A）3、电视、调频广播和移动通信均属通信。

A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。

2、画出用正弦波进行调幅时已调波的波形。

3、画出用方波进行调幅时已调波的波形。

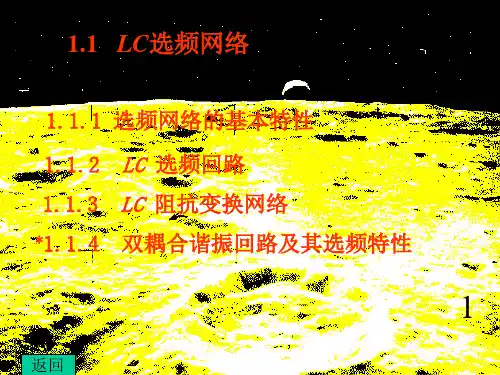

第二章《高频小信号放大器》（一）填空题1、LC选频网络的作用是。

（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。

（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。

（答案：可变电容器电容量）4、单位谐振曲线指。

（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。
